Ручная ножовка по металлу. Виды, гост, фото

Как выбрать ножовку по дереву

На рынке у вас могут спросить – для столярных или для плотницких работ вам нужна ножовка? Так вот столярка предусматривает работу с сухим лесом и направлена на проведение точного и чистого реза. В то время как плотницкие – это, по сути, черновые работы, там больше важна скорость, плюс эти ножовки режут древесину с любой влажностью и прочностью; Если ножовка берется для домашней «коллекции» и будет использоваться не часто, то достаточно TPI от 7, до 10. Для резки фанеры, ламината и плотного ДСП используются полотна с TPI-11

Кроме того есть ножовки предназначенные специально для резки конкретно фанеры, выше на фото с продукцией от такая ножовка показана под именем «Молния 11»; На любительском уровне в домашнюю мастерскую желательно брать универсальные ножовки с заточкой и каленым зубом

Обратите внимание на наличие заточки и разводки, дело в том, что на рынке встречаются так называемые «болванки», ножовки с не заточенным и не разведенным зубом, цена на них существенно ниже. На видео в этой статье есть информация, как заточить ножовку и как правильно развести зубья ножовки, если вас такая работа не пугает, то можете купить болванку и дома своими руками развести и наточить ножовку; Покупая не разведенную «болванку» без заточки, вы должны быть уверены, что сможете сделать эти работы самостоятельно, плюс не лишним будет проверить качество стали полотна

Для тех, кто предпочитает действовать по принципу – купил и забыл, есть ножовки с каленым зубом, они разведены, заточены и закалены

Стоят они на 30 – 40 % дороже обычных, зато в домашней или дачной мастерской ножовка с каленым зубом будет служить, как минимум, лет 10 – 15; Важный момент – это проверка металла полотна. Вам нужно взять в руки полотно и проверить, чтобы оно изначально было ровным. Дальше сгибаете полотно на 45º — 90º, отпускаете и проверяете. В идеале полотно должно остаться ровным, допускается изгиб до 2 мм, если изгиб больше, то лучше отказаться от покупки.

Классификация изделий

Полотна для ножовок являют собой узкую полоску, на концах которой имеются два отверстия для крепления к инструменту. Есть три основных критерия их классификации:

назначение (для ручных/электрических ножовок);
материал изготовления;
параметры зубьев.
Полотно ручной ножовки по металлу

Деление на группы по первому признаку происходит как у ножовок — выделяют полотна для ручных (механических) и электрических (иногда их называют машинными) инструментов. Размеры рабочих элементов варьируются. Так, для ручных используются полотна длиной 250-300 мм, шириной 12-25 мм, толщиной 0,63-1,25 мм. Пример — полотно отечественного производства из стали Х6ВФ с параметрами 1,25х12х300, которое обойдется покупателю в 30 рублей за штуку.

Параметры пилок для электроинструмента варьируются от 150 мм по длине, до 55 мм по ширине, от 1,25 до 2,5 мм по толщине. Пример — полотно для сабельной пилы HAMMER RS BL 001, параметры которого — 150х19х1,25 мм, а стоимость — 100 рублей за штуку.

Еще одно отличие пилок для ручных и сабельных пил — количество отверстий для крепежа. У первых их два, у вторых — одно.

Полотно для электроножовки

Второй критерий классификации — материал изготовления полотна. Выделяют изделия из сталей:

углеродистой (наименее прочные, пригодны для цветного либо мягкого металла; маркируются как HCS); например, Bosch HCS TF 350 M 408 мм GFZ за 1400 рублей;
быстрорежущей (имеют наиболее устойчивые к износу зубья, но отличаются хрупкостью и высокой ценой; маркировка HSS); Gross HSS 18TPI 300 мм — 160 рублей за пару;
биметаллические полотна (инновация на рынке, вытесняющая аналоги; основа — углеродистая сталь, поверх которой наваривается полоса быстрорежущей, служащей основой для зубьев; обозначается BIM); Gross Variozahn 300 мм BIM от 300 рублей за пару.

Еще есть полотна из легированной стали (обозначение HM), но чаще они используются для резки кирпича, бетона или камня.

Размер зубьев для ножовок по металлу составляет 2-2,5 мм. Данный параметр считается «мелким», поскольку есть изделия с более крупным зубом (например, у пилок для дерева он составляет 4-6 мм).

Международная стандартизация предусматривает иной принцип деления полотен. Так, в расчет берется количество зубьев, приходящихся на 1 дюйм пилки. Данная цифра приводится в маркировке перед буквами PPI (points per inch — «остриё на дюйм») или TPI (формула «PPI – 1»). Чем число больше, тем более мелкий зуб представлен на данном полотне.

При выборе изделий для ножовки пользователю не придется долго гадать — большинство известных пилок имеют шаг зубьев 18 или 24. Так обозначается брендовая продукция для строительства (например, Standart 24 TPI 300 мм, полотно Kraft-Flex 18 TPI от производителя Kraftool).

Основная классификация полотен к ножовке по металлу составляется на основе приведенных критериев

Важно знать — наличие разведенных зубьев приветствуется, если пользователь ожидает комфортную работу без пауз и поломок инструмента. Теперь о том, как полотно ножовочное правильно установить в ручном или электрическом инструменте. Это интересно: Тонкости процесса шпаклевки потолка — излагаем главное

Это интересно: Тонкости процесса шпаклевки потолка — излагаем главное

Советы по эксплуатации

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.

Чтобы было легче вставить пилку в зажимную головку, можно предварительно элемент смазать техническим маслом. При возникновении резкой нагрузки на пилку придется периодически осматривать крепление, проверять степень затянутости штифта, чтобы полотно не выпало из фиксатора во время процесса распила изделия.

Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.

Корректно натянутое полотно при щелчке пальцев по поверхности пилки издает легкий звон и небольшие вибрации. Категорически запрещается применять во время натяжения пилки плоскогубцы или тиски. Незначительный перекос или изгиб приводит к повреждению режущей кромки пилки или ее полной поломке.

Установка односторонних полотен требует предельного внимания из-за направления режущих элементов. Крепить пилку нужно так, чтобы зубцы смотрели по направлению к ручке оборудования. Поступательные движения при распиле изделий выполняются от себя. Не рекомендуется ставить полотна зубцами в противоположном направлении от ручки, это не позволит произвести запланированную работу и приведёт к застреванию пилки в материале или поломке полотна.

Рейтинг полотен для ножовки

Согласно потребительскому спросу в рейтинг наиболее удачных моделей входят следующие:

• Bahco – шведская компания, предлагающая самый разный инструмент. Лучшим по праву считается биметаллическое полотно Sandflex.

Его назначение – распил металла, пластика, а также композитных материалов.

Последние, обычно, представляют наибольшую сложность в обработке, так как разные слои такого изделия обладают разной твердостью и прочностью.

Хотя по долговечности он уступает предыдущему варианту, в качестве домашнего инструмента вполне подходит.

Распиливает металлические сплавы, пластик, может работать с керамикой, но не керамогранитом.

• Stanley – лучшими считаются биметаллические пилки от этого производителя.

Исключительная гибкость полотна и прочность гарантируют длительный срок эксплуатации.

Распиливает изделие самые твердые металлы, но только при правильном выборе шага зубьев.

• Энкор «оса» – еще один изготовитель полотен из закаленной стали.

Зубцы долго сохраняют остроту, разрешается распил под прямым углом и под углом в 45 градусов.

Производители и цены

Разброс цен на твердосплавные диски по металлу огромен, тут главное определиться для какого инструмента и какой металл вы будете резать и исходя из этого делать выбор. Стоимость дисков по алюминию от 1000 до 4000 рублей, для стали от 3000 до 20000 рублей. Производителей также огромное множество. Каждая компания, производящая дисковые или торцовые пилы, обязательно выпускает расходку к ним, либо покупает продукцию у сторонних производителей и продаёт её под своей маркой. Нужно учитывать что единого стандарта на посадочные отверстия дисков нет и производителям выгодно делать их разными, для того чтобы к их инструментам приобретали их же расходку.

Говорить о том какие диски лучше бессмысленно и перечислять вам марки крупных производителей я не буду. Скажу по своему опыту, что пользовался дисками HILTI и АТАКА, первые режут получше, но и цена на них побольше. Читая отзывы в интернете, много слышал хорошего о дисках производства фирмы CMT orange tools

При выборе дисков обратите на неё внимание

https://youtube.com/watch?v=pvh7Ka6ik7Y

Утюг для пайки полипропиленовых труб. Цена и советы экспертов

Видео для начинающих — как варить полуавтоматом?

Какие существуют ножовки по металлу

На сегодняшний день можно насчитать десяток-другой модификаций ножовок для резки металла. В первую очередь данную разновидность пил можно классифицировать по длине полотна:

Классические (300 мм)

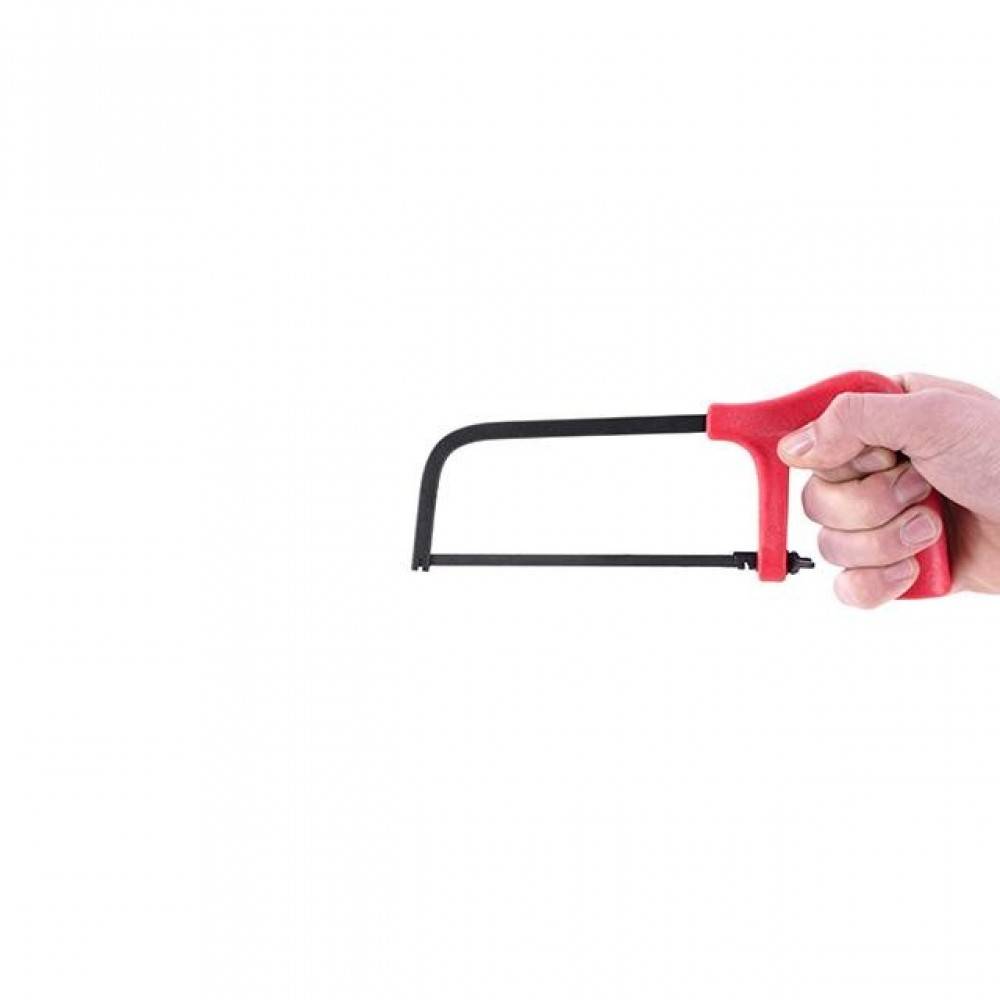

Укороченные (150 мм)

Вместе с тем промышленность предлагает полотна длиной 200 и 400 (мм). Широкого распространения они не получили, но небольшими партиями они все же выпускаются.

Короткими считаются пилы с длиной полотна 150 (мм). Дополнительно встречаются полотна и на 200 (мм), их тоже можно причислить к категории коротких. Ножовки с коротким полотном имеют достаточно узкую специализацию. Такими пилами обычно работают в условиях стесненного пространства.

Стандартом считаются пилы с полотном 300 (мм). Такой длины полотна достаточно, чтобы пилить с высокой производительностью, соблюдая при этом меры безопасности.

Специалисты отмечают, что хорошие полотна, из качественной инструментальной стали, к коротким пилам сегодня практически не выпускаются. Их место заняли дешевые аналоги, на основе обыкновенной углеродистой стали. Зубчатка из такого металла «лысеет на глазах», если обрабатывать заготовки из прочных марок стали.

Дефицит качественных полотен к коротким пилам обуславливается тем, что ножовки укороченной длины уверенно выходят сегодня из обихода. Короткие ножовки вытесняются электролобзиками, маленькими болгарками и сабельными пилами.

Как выбрать ножовку по металлу.

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом. Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне. Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму

Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации. Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок. Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна

При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

Разновидности инструментов

Встречаются различные виды ножовок. Самое большое распространение получили следующие:

Ножовка для продольного пиления характеризуется определенной формой зуба.
Поперечная ножовка получила весьма широкое распространение, так как предназначена для деления заготовки на несколько частей.

В продаже есть маленькая ножовка или с крупным зубом, а также лучковая. Столярная ножовка, устройство и назначение которой могут быть различными, является неотъемлемым атрибутом различных магазинов, специализирующихся на продаже инструментов. Ручная ножовка встречается в домашней мастерской, а также в различных мастерских где проводится обработка дерева.

Основные параметры

Размеры и материал полотна

Изготавливается полотно для ножовки по дереву при применении различных материалов, которые во многом определяют основные качества. Среди особенностей отметим следующее:

Чаще всего применяется инструментальная сталь, которая благодаря своему составу может выдерживать довольно серьезное воздействие.
Некоторые легированные сплавы также могут применяться при изготовлении полотна для ножовки. За счет добавления определенных химических элементов повышается степень износостойкости.
Встречаются сплавы с высокой концентрацией кремния и углерода, за счет чего повышаются эксплуатационные характеристики.

При выборе уделяется внимание и размерам. Слишком длинное полотно теряет свою жесткость, повышается пластичность

Слишком широкая рабочая часть также усложняет поставленную задачу, слишком тонкая не выдерживает оказываемую нагрузку.

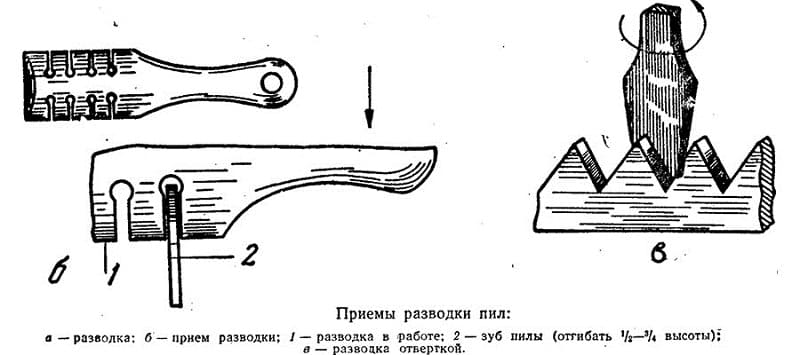

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

Разводка по каждому.
Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

Марки Х6ВФ.
Марки В2Ф.
Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Выравнивание высоты

После того, как была выполнена разводка, ножовку нужно проверить на одинаковость высоты зубьев. Так как усилие к ней могло прикладываться неравномерно, есть шанс появления зубцов с меньшим износом, которые будут выступать над остальными.

Чтобы выявить такие зубья на ножовке, можно воспользоваться простым методом. Для него понадобится плотная бумага или картон по длине режущего полотна. Лист нужно положить на ровную поверхность, например стол, хорошо выровнять, после чего с силой прижать к нему режущую часть полотна. Зубцы, которые выбиваются из общего ряда, сделают более глубокие вмятины на поверхности.

Благодаря этому их можно легко обнаружить и скорректировать до начала заточки. Чтобы убрать лишнюю высоту, применяются различные надфили. Во время выполнения этой работы следует стремиться максимально сохранить форму каждого зуба ножовки.

Какая рукоятка должна быть на ножовке

Старые ножовки по дереву времен СССР имели рукоятки, изготавливаемые из прочного пластика, дерева или металла. Их главный недостаток — то неудобство при работе. При частом применении инструмента на пальцах у мастера образовывались мозоли, поэтому работы нужно было выполнять исключительно в защитных перчатках.

Современные ножовки оснащаются рукоятками из пластика или металла, которые дополнительно покрыты резиновыми или силиконовыми материалами. Это повышает комфорт в работе инструментом, поэтому о появлении мозолей можно позабыть, но при условии, что ножовка лежит в руке хорошо, и не вызывает дискомфорта.

Это интересно! Для каждого мастера выбор ножовки по типу рукоятки выполняется индивидуально, поэтому перед тем, как купить пилу по дереву, рекомендуется опробовать ее в руке.

От формы рукоятки зависит не только удобство работы инструментом, но еще и производительность. Пластиковые ручки без дополнительного покрытия из резины и силикона влияют положительно на стоимость режущего инструмента, только при постоянной эксплуатации инструмента, такой вариант далеко не лучший. Рукоятки могут быть съемными и несъемными. Съемные модели позволяют менять полотна на ножовке по дереву.

Процесс пиления

Работа начинается с установки. Зубья ножовки всегда должны быть направленны вниз, острыми концами от рукоятки

Следите за тем, чтобы полотно было достаточно хорошо затянуто, но здесь также важно не перестараться иначе оно может разорваться

Используйте всю длину ножовки, чтобы поверхность стиралась равномерно. Крепко держите дугу пилы с обеих сторон, не позволяя ей наклоняться в разные стороны.

Определившись с выбором, после приобретения не забывайте о правильной эксплуатации и своевременной замене полотна, тогда инструмент сохранит продуктивность на протяжении долгих лет.

Несмотря на повсеместную автоматизацию, обычная ножовка по металлу, которая найдётся почти у каждого в доме, до сих пор пользуется заслуженной популярностью и спросом. Это инструмент, главное назначение которого, как следует из названия, распиливание металлических деталей. Но на этом сфера применения не заканчивается. Ножовка подойдёт для аккуратного распила деталей из пластика или древесины. Материал от редакции Homius познакомит читателя с разнообразием представленных на рынке моделей, расскажет, какие виды существуют, как правильно резать ножовкой тонкий листовой металл или иные материалы.

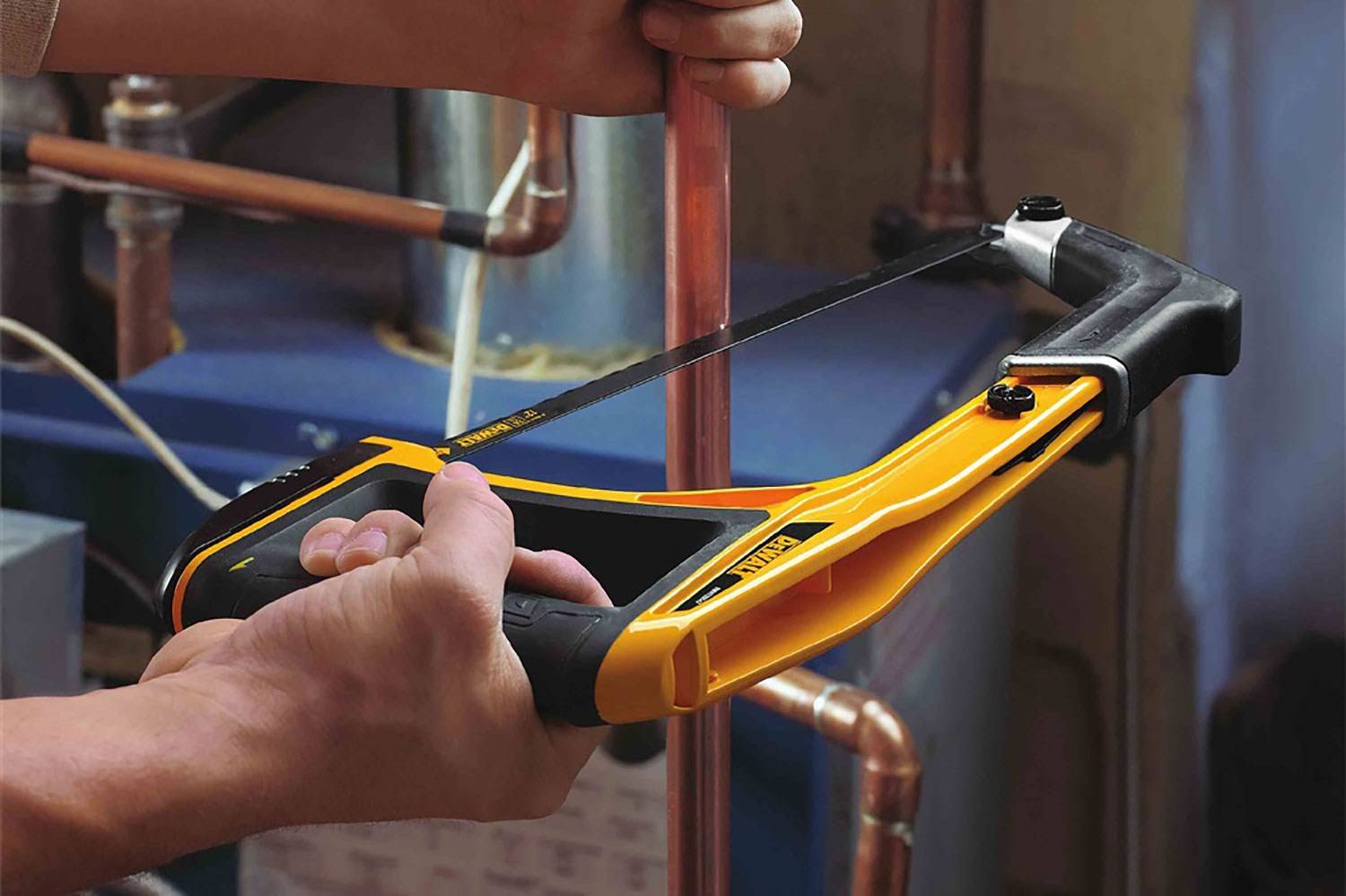

Ножовка по металлу – удобный, простой и знакомый каждому слесарный инструмент
