Резьбонарезные патроны

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

• Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
• Рассверливание заранее просверленных отверстий под больший диаметр.
• Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
• Развертка отверстий конической и цилиндрической формы.
• Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
• Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
• Нарезание резьб метчиком на всю глубину или на её часть.
• Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Резьбонарезные патроны

Многие станки могут применяться для выполнения нескольких задач. В некоторых случаях показатель их функциональности зависит от оснастки. Резьбонарезной патрон предназначен для нарезания резьбы, когда в качестве режущего инструмента используется метчик. Есть возможность использовать резьбонарезные патроны также и в обрабатывающих центрах. Их популярность довольно велика. Однако для того чтобы получить резьбу нужного качества следует правильно подобрать оснастку.

Резьбонарезные патроны

Конструктивные особенности

Процесс резьбонарезания при применении токарных и сверлильных, фрезерных станков, когда обработка проводится человеком, а не программой, очень сложен. Только мастера высокой квалификации могут создавать резьбу с указанными параметрами согласно ГОСТ. Когда стало возможно использовать резьбонарезные патроны с головками, процесс создания резьбы метчиками несколько упростился. Это связано со следующими особенностями конструкции:

Система осевой компенсации – проводит компенсирование показателя разности между установленной подачей и шагом установленного метчика. Рассматриваемая особенность дают возможность применять сверлильные станки для создания резьбовой поверхности в цилиндрическом теле согласно ГОСТ. Установленная внутри предохранительная муфта проводит регулировку показателей передаваемого крутящего момента. Муфта шариковая. Подобный предохранительный элемент позволяет настроить наиболее оптимальный режим обработки для различных сплавов. Если требования, указанные по ГОСТ, требуют большой точности, крутящий момент уменьшают, скорость обработки падает, но достигается более высокая точность

Кроме этого важно учитывать то, из какого материала изготовлены метчики. Уменьшение крутящего момента – мера, позволяющая защитить метчик от поломки

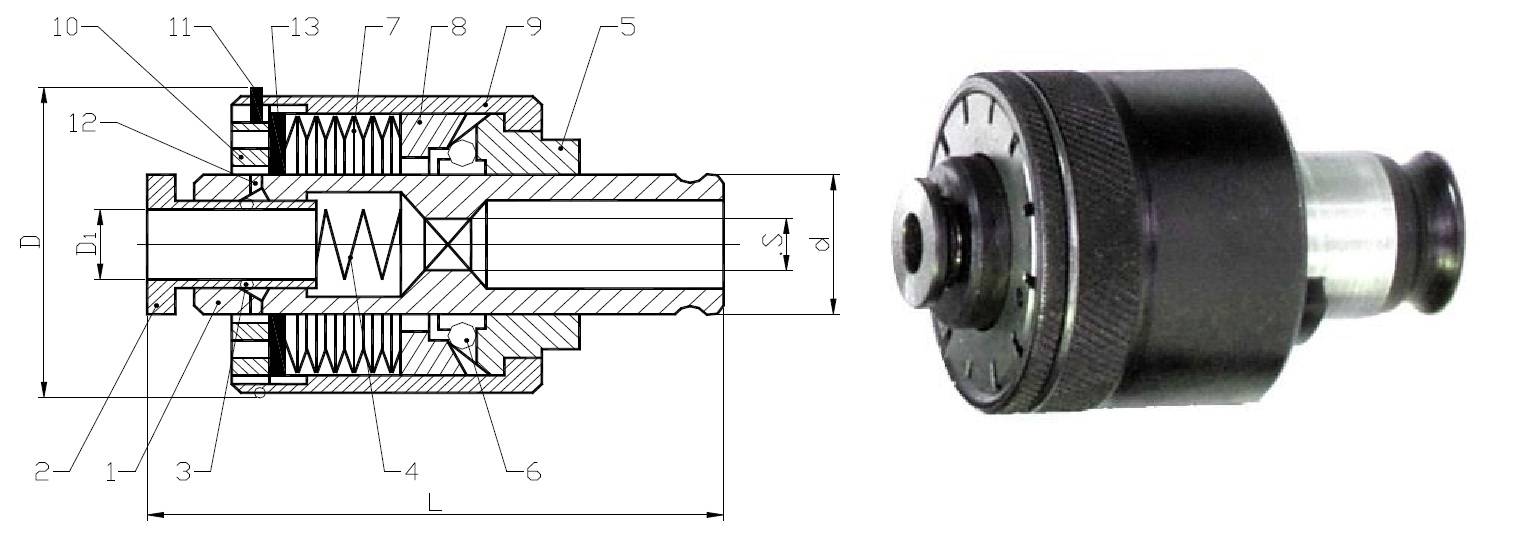

Предохранительный механизм срабатывает при остановке метчика. Если его не будет, тогда режущий инструмент может сломаться от возникающей нагрузки.

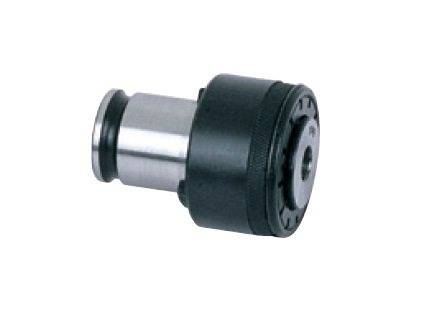

Резьбонарезные предохранительные головки с метчиками

Как нарезать резьбу в отверстии, используя магнитный сверлильный станок

Для нарезания резьбы в отверстии магнитным сверлильным станком используются метчики и резьбонарезной патрон, или держатель метчика. Мы рекомендуем использовать специальный резьбонарезной патрон с предохранительными головками, потому как при нарезании резьбы есть риск поломки метчика в заготовке и выхода из строя оборудования от возникшей нагрузки. В процессе нарезания резьбы в резьбонарезном патроне идет ограничение крутящего момента и срабатывает предохранительный механизм при заклинивании метчика.

• Метчики;
• Резьбонарезной патрон;
• Соответствие диаметра отверстия необходимой резьбе;
• Реверсивный станок на магнитном основании AT-S SU-48R;
• Нарезание резьбы в отверстии.

Метчики

Метчик – это резьбонарезной металлорежущий инструмент. Для нарезания резьбы в отверстиях с помощью магнитных сверлильных станков вы можете использовать метчики:

• машинно-ручные, они же однопроходные, то есть резьба нарезается с первого раза;
• ручные, состоящие из комплекта 2 или 3 шт. Первый номер в комплекте необходим для черновой, а последний — для чистовой нарезки резьбы.

В зависимости от обрабатываемой детали на метчике, форма канавок

может быть прямой или винтовой и с укороченными канавками,расположение зубьев по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут. Метчики для глухих отверстий имеют спиральные канавки, что позволяет легко выводить стружку наверх. У метчика для сквозных отверстий прямая канавка.

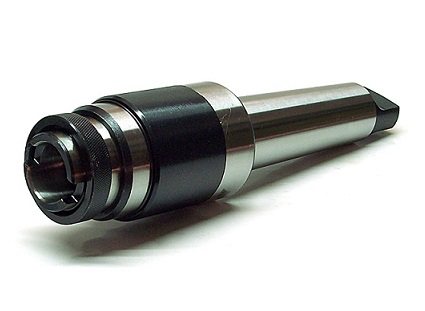

Резьбонарезной патрон

Резьбонарезной патрон предназначен для нарезания резьбы метчиком.

Состоит собственно из патрона, с коническим хвостовиком и набора предохранительных резьбонарезных головок, настроенных под необходимое усилие нарезаемой резьбы. Учтите конусность станка при подборе патрона. Резьбонарезной патрон имеет компенсацию по длине инструмента, те нет необходимости давить на метчик при работе. Метчик в патроне надежно фиксируется и легко устанавливается.

Патрон предполагает систему защиты от перегрузок и осевую компенсацию шага резьбы. При увеличении крутящего момента метчик останавливается, патрон прокручивается.

Из плюсов резьбонарезного патрона выделим следующие:

• быстрота смены метчика вместе с предохранительной головкой,
• защита от поломки и метчика и двигателя магнитного станка,
• нарезать резьбу может мастер, не имеющий высокой квалификации.

Соответствие диаметра отверстия необходимой резьбе

Для того, чтобы просверлить правильный диаметр отверстия под нужную резьбу, воспользуйтесь сводными таблицами. Ниже приводим стандартную таблицу соответствия метчиков и диаметров отверстий для внутренней метрической резьбы.

Реверсивный станок на магнитном основании AT—S SU-48R

Оснащен электронным реверсом, который позволяет нарезать резьбу и в глухих, и в сквозных отверстиях.

Магнитные сверлильные станки могут применяться для выполнения нескольких задач. В некоторых случаях показатель их функциональности зависит от оснастки. Для нарезания резьбы в сквозных отверстиях вы можете использовать любые магнитные сверлильные станки. Для глухих отверстий нужна опция реверса.

Многофункциональный магнитный станок SU-48R промышленного назначения отличается особыми преимуществами:

• наличие реверса,
• двухскоростной привод со шпинделем Конус Морзе 2,
• малый размер,
• легкий вес,
• высокая эффективность,
• плавная регулировка скорости.

Помимо этого мощный двигатель поддерживает постоянную мощность, имеет механизм плавного пуска, электронное ступенчатое управление скоростью и систему предохранения от перегрузки.

Редуктор привода станка имеет масляную ванну, что обеспечивает лучшую смазку, своевременное охлаждение и увеличивает срок службы станка. Пониженная передача и наличие реверса позволяют нарезать с помощью станка резьбу в сквозных и глухих отверстиях. Станок может выполнять несколько функций: сверление корончатыми и спиральными сверлами, резьбонарезание в глухих и сквозных отверстиях и снятие фаски отверстия зенкером. Особые положительные отзывы в условиях пониженной t °C.

Подробнее о станке

Нарезание резьбы в отверстии

• используйте низкие обороты,
• старайтесь вводить метчик в металл плавно и постепенно, после закрепления метчика в отверстии нарезание продолжится постепенно за счет компенсации в резьбонарезном патроне;
• глухая резьба выполняется только на станках с реверсивным ходом. После прохода метчиком глухого или сквозного отверстия, включите реверс и выведите метчик,
• после исполнения резьбы в сквозном отверстии на безреверсивном станке извлеките метчик и затем поднимите привод.
• ВСЕГДА: используйте охлаждающие и смазывающие средства.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к. сработает механизм защиты в предохранительной вставке

сработает механизм защиты в предохранительной вставке

С его извлечением проблем будет намного больше, чем с покупкой нового инструмента

сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков. В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию. Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

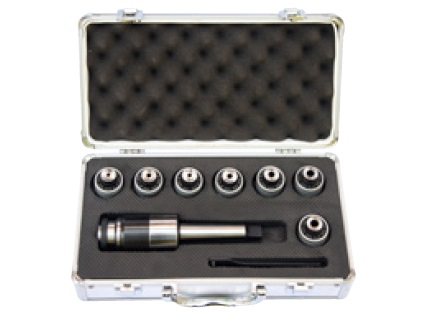

Набор резьбонарезной M12-M24 с предохранительными вставками

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Рекомендации по процессу нарезания резьбы

Резьбу необходимо выполнять на низких оборотах. При этом нельзя делать резких движений, метчик должен идти очень плавно!

Обязательно следует обильно использовать смазывающую охлаждающую жидкость (концентрат СОЖ) в магнитных сверлильных станках с интегрированной системой ее подачи, или же смазывать извне специальными воском, пастой или пеной.

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

• корпус;
• гайка с обоймой;
• винтовой хвостовик с левой резьбой;
• шарикоподшипник между гайкой и хвостовиком;
• кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

Читать также: Станок радиально сверлильный 2а554ф1

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Таблица соответствия резьбонарезных патронов к метчикам по DIN352, DIN371 и ISO:

Резьбонарезной патрон DIN	Резьба	Хвостовик метчика		Резьбонарезной патрон ISO	Резьба	Хвостовик метчика ISO
DIN352	DIN371
TCS1B.DIN371 (2.5х2.1)	М1	2.5х2.1		TCS1B.ISO (2.5х2)	М2	2.5х2
М1.1	TCS1B.ISO (2.8х2.24)	М2.2	2.8х2.24
М1.2	М2.5
М1.4	TCS1B.ISO (2.24х1.8)	М3	2.24х1.8
М1.6	TCS1B.ISO (3.15х2.5)	М3	3.15х2.5
М1.8	TCS1B.ISO (2.5х2)	М3.5	2.5х2
TCS1B.DIN371 (2.8х2.1)	М2	2.8х2.1	TCS1B.ISO (3.55х2.8)	М3.5	3.55х2.8
М2.2	TCS1B.ISO (3.15х2.5)	М4	3.15х2.5
М2.5	TCS1B.ISO (4х3.15)	М4	4х3.15
TCS1B.DIN371 (3.5х2.7)	М3	3.5х2.7	TCS1B.ISO (3.55х2.8)	М4.5	3.55х2.8
TCS1B.DIN371 (4х3)	М3.5	4х3	TCS1B.ISO (4х3.15)	М5	4х3.15
TCS1B.DIN371 (4.5х3.4)	М4	4.5х3.4	TCS1B.ISO (5х4)	М5	5х4
TCS1B.DIN371 (6х4.9)	М5	6х4.9	TCS1B.ISO (4.5х3.55)	М6	4.5х3.55
М6	TCS1B.ISO (6.3х5)	М6	6.3х5
TCS1B.DIN352 (6х4.9)	М8	6х4.9		М8
TCS1B.DIN371 (8х6.2) TCS2B.DIN371 (8х6.2)	М8		8х6.2	TCS1B.ISO (8х6.3)	М8	8х6.3
TCS1B.DIN352 (7х5.5) TCS2B.DIN352 (7Х5.5)	М10	7х5.5		М10
TCS1B.DIN371 (10х8)	М10		10х8	TCS1B.ISO (10х8)	М10	10х8
TCS1B.DIN352 (9х7) TCS2B.DIN352 (9х7)	М12	9х7		TCS1B.ISO (9х7.1)	М12	9х7.1
TCS2B.DIN352 (11х9)	М14	11х9	TCS2B.ISO (11.2х9)	М14	11.2х9
TCS2B.DIN352 (12х9)	М16	12х9	TCS2B.ISO (12.5х10)	М16	12.5х10
TCS2B.DIN352 (14х11)	М18	14х11	TCS2B.ISO (14х11.2)	М18	14х11.2
TCS2B.DIN352 (16х12)	М20	16х12	М20
TCS2B.DIN352 (18х14.5)	М22	18х14.5	TCS2B.ISO (16х12.5)	М22	16х12.5
М24	TCS2B.ISO (18х14)	М24	18х14
TCS2B.DIN352 (20х16)	М27	20х16	TCS2B.ISO (20х16) ►	М27	20х16
TCS2B.DIN371 (22х18)	М30	22х18	М30

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

• корпус;
• гайка с обоймой;
• винтовой хвостовик с левой резьбой;
• шарикоподшипник между гайкой и хвостовиком;
• кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

Читать также: Степлер строительный электрический профессиональный

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Патроны резьбонарезные с автоматическим реверсом

Фото	Название	Цена	Количество
	Патрон резьбонарезной КМ 2 для метчиков М3-М12 «SOVIS»	В наличии	5 650 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 2 для метчиков М12-М24 «SOVIS»	В наличии	5 870 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 2 для метчиков М3-М12 (по DIN 371/374/376) с набором предохранительных головок «SOVIS»	В наличии	14 680 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной с автоматическим реверсом КМ 2 для метчиков М3-М12 «SOVIS»	В наличии	18 960 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М3-М12 «SOVIS»	В наличии	5 650 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М12-М24 «SOVIS»	В наличии	5 870 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М3-М12 (по DIN 371/374/376) с набором предохранительных головок «SOVIS»	В наличии	14 680 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной с автоматическим реверсом КМ 3 для метчиков М3-М12 «SOVIS»	В наличии	18 960 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной с автоматическим реверсом КМ 3 для метчиков М10-М20 «SOVIS»	В наличии	27 000 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М12-М24 (по DIN 374/376) с набором предохранительных головок «SOVIS»	В наличии	21 680 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М3-М12 «SOVIS»	В наличии	5 650 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М12-М24 «SOVIS»	В наличии	6 320 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М3-М12 (по DIN 371/374/376) с набором предохранительных головок «SOVIS»	В наличии	14 680 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М12-М24 (по DIN 374/376) с набором предохранительных головок «SOVIS»	В наличии	21 680 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М3 для метчиков по DIN371 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М3,5 для метчиков по DIN371 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М4 для метчиков по DIN371 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М5-М6 для метчиков по DIN371 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М8 для метчиков по DIN371 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М10 для метчиков по DIN371 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М10 для метчиков по DIN376 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М12 для метчиков по DIN376 «SOVIS»	В наличии	1 450 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М14 для метчиков по DIN376 «SOVIS»	В наличии	1 920 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М16 для метчиков по DIN376 «SOVIS»	В наличии	1 920 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М18 для метчиков по DIN376 «SOVIS»	В наличии	1 920 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М20 для метчиков по DIN376 «SOVIS»	В наличии	1 920 руб. (с НДС)	В корзину Сравнить
	Головка предохранительная М22-24 для метчиков по DIN376 «SOVIS»	В наличии	1 920 руб. (с НДС)	В корзину Сравнить

резьбонарезные патроны с автоматическим реверсом

В полной мере реализовать возможности современных станков можно только с помощью качественной оснастки. Резьбонарезной патрон с системой автоматического реверса — элемент, применяемый для точного позиционирования и удержания метчика при формировании резьбы. Устройства совместимы как со стандартными токарными и сверлильными станками, так и с обрабатывающими центрами.

Преимущества специализированной оснастки для нарезания резьбы:

• высокая точность и повторяемость операций;
• возможность быстрой смены режущего инструмента;
• удешевление производственного процесса благодаря возможности привлечения к работам станков, не предназначенных для нарезания резьбы;
• невысокие требования к квалификации оператора.

Реверсивные резьбонарезные патроны обладают еще одним важным достоинством. В такой оснастке используется механизм, автоматически включающий обратную подачу при достижении заданной глубины. Современные системы реверса надежны, долговечны и не требуют обслуживания.

ПАТРОНЫ РЕЗЬБОНАРЕЗНЫЕ

Патроны резьбонарезные 7:24 30-50 DIN69871, MAS 403-BT для головок резьбонарезных быстросменных простых и с предохранительным устройством: M3-M12, M7-M20, M14-M36.

Патроны оснащены механизмом осевой компенсации позволяющие сгладить неравномерность скоростей подачи шпинделя и входа метчика. Для закрепления метчиков необходимы быстросменные головки ТИП 1140. Возможно применение двух видов головок: Исп I без механизма защиты и Исп. II снабженные механизмом защиты от перегрузки, предохраняющим метчик от поломки.

Для получения различных усилий срабатывания механизма защиты для различных диаметров головку с механизмом защиты можно подрегулировать ключом со штифтами.

Конструктивные особенности

Процесс резьбонарезания при применении токарных и сверлильных, фрезерных станков, когда обработка проводится человеком, а не программой, очень сложен. Только мастера высокой квалификации могут создавать резьбу с указанными параметрами согласно ГОСТ. Когда стало возможно использовать резьбонарезные патроны с головками, процесс создания резьбы метчиками несколько упростился. Это связано со следующими особенностями конструкции:

Система осевой компенсации – проводит компенсирование показателя разности между установленной подачей и шагом установленного метчика. Рассматриваемая особенность дают возможность применять сверлильные станки для создания резьбовой поверхности в цилиндрическом теле согласно ГОСТ.
Установленная внутри предохранительная муфта проводит регулировку показателей передаваемого крутящего момента. Муфта шариковая. Подобный предохранительный элемент позволяет настроить наиболее оптимальный режим обработки для различных сплавов. Если требования, указанные по ГОСТ, требуют большой точности, крутящий момент уменьшают, скорость обработки падает, но достигается более высокая точность

Кроме этого важно учитывать то, из какого материала изготовлены метчики. Уменьшение крутящего момента – мера, позволяющая защитить метчик от поломки.

Серия SFM

Конструкция данных патронов без механизма компенсации, специально разработана для использования на многошпиндельных станках, на операциях резбонарезания в отверстиях, расположенных на небольшом расстоянии друг от друга. В связи с различными требованиями к данным патронам, они делятся на три вида:

SFM Стандартная конструкция без компенсации с относительно короткой длиной.

SFM-NP Стандартная конструкция без компенсации в осевом направлении с относительно короткой длиной. Оснащены специально разработанным механизмом компенсации в плоскости, перпендикулярной к оси инструмента, который предназначен для точного введения метчика в просверленное отверстие при возможной неточности позиционирования шпинделя.

SFM-L (DZ) Патроны этого типа имеют компенсацию в осевом направлении и компенсацию в плоскости, перпендикулярной к оси инструмента, что обеспечивает одновременно точное введение метчика в просверленное отверстие при возможной неточности позиционирования шпинделя и компенсирование рассогласования вращения шпинделя и движения подачи.

Патрон сверлильный

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

• корпус;
• гайка с обоймой;
• винтовой хвостовик с левой резьбой;
• шарикоподшипник между гайкой и хвостовиком;
• кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Виды фиксации инструмента

Существует несколько основных видов фиксаторов инструмента для сверлильных станков:

• Трехкулачковый патрон для зажима цилиндрического хвостовика.
• Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
• Быстросменные устройства с коническим хвостовиком.

• Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
• Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
• Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

• Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
• Рассверливание заранее просверленных отверстий под больший диаметр.
• Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
• Развертка отверстий конической и цилиндрической формы.
• Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
• Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
• Нарезание резьб метчиком на всю глубину или на её часть.
• Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента

При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента. Используйте различные переходные конусные втулки для фиксации патрона и инструментов

При установке убедитесь в чистоте поверхности конуса. Перед сверлением отметьте керном центр будущего отверстия. При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны. Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей. Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации. При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Действующие ГОСТы

Определяет основные размеры и прочие параметры трехкулачковых сверлильных патронов ГОСТ 8522. Быстросменную оснастку регулирует ГОСТ 14077-83. Также существуют и другие стандарты, определяющие параметры всех типов сверлильных патронов.
