Ремонт шуруповерта: основные неисправности инструмента

Ремонт редуктора шуруповерта в домашних условиях

Должен отметить, что в домашних условия практически невозможно отремонтировать редуктор самостоятельно при серьезной поломке, поскольку планетарный, как и любой другой,  редуктор состоит из звездочек и шестерен и если хоть одна вышла из строя, то ее нужно менять.

Единственно, что может быть так это попадание в зацепление между шестернями инородного предмета, который приведет к заклиниванию инструмента. В таком случае достаточно аккуратно разобрать, промыть, смазать и собрать обратно.

Посмотрите видео: инструкция по ремонту редуктора шуруповерта своими руками. Пара ценных советов, помогут вам разобраться в проблеме.

Важно. Если зубчатое зацепление пришло в негодность вследствие износа, то такой редуктор ремонту не подлежит, с маленькой оговоркой,  в случае отсутствия у вас подходящей запчасти.. После того, как вы все разобрали и осмотрели, а также заменили сломанные детали и устранили неполадки в электросхеме шуруповерта, необходимо почистить все детали от накопившегося мусора, пыли и грязи

И аккуратно, своими руками, все собрать в обратной последовательности

После того, как вы все разобрали и осмотрели, а также заменили сломанные детали и устранили неполадки в электросхеме шуруповерта, необходимо почистить все детали от накопившегося мусора, пыли и грязи. И аккуратно, своими руками, все собрать в обратной последовательности.

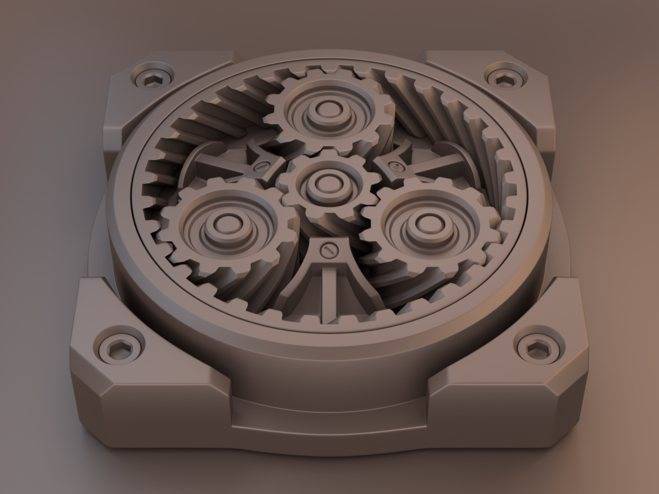

В чем принцип действия планетарного редуктора шуруповерта?

Для чего он нужен в шуруповерте?

Планетарный редуктор у дрели, как и у прочих механических устройств предназначен для уменьшения либо увеличения после передачи от вращения крутящегося момента, уменьшения нагрузки на входном валу двигателя и увеличении нагрузки на выходе.

Работает он таким образом:

1. Солнечная шестерня, которая находится в центре планетарного редуктора, приводится в действие вращающимся валом двигателя.
2. От солнечной шестерни приводятся в действие несколько (минимум три) зубчатые шестерни, передаточное число вращения уже изменяется.
3. От шестерён вокруг солнечной шестерни вращение передаётся на корончатую шестерню, которая замыкает механизм и передаёт вращение на выходной вал.
4. Далее возможен повтор операции, если он трёхступенчатый.
5. Итак на выходе мы получаем другую частоту вращения и мощность.

Плюсы в использовании таких редукторов — долговечность инструмента при увеличении его мощности за счёт передаточных шестерён.

Принцип действия планетарного редуктора, это снижение оборотов входящих на редуктор и преобразование их уменьшения в силовую тягу — в общем как и обычного редуктора.

Маленькая шестерня крутит большую из-за этого обороты уменьшаются, но усилие тяговое на валу большой шестерни увеличивается прямо пропорционально уменьшению оборотов.

Только в обычном редукторе маленькая шестерёнка крутит большую сама без посредников, а в планетарке через планетарные шестерни их количество может быть разное 2-3-4-5-6 и более.

То есть маленькая ведущая шестерня не касается к большой ведомой.

Теперь для чего это нужно, а для того, чтоб разгрузить зубья и маленькой и большой шестерни, так как в планетарном редукторе зубьев которые передают нагрузку в разы больше чем в обычном, соответственно и нагрузку они выдержат вместе больше!

Поэтому можно применять для изготовления таких редукторов более дешёвые и лёгкие в обработке материалы, например пластик, и работая в планетарном редукторе они выдержат достаточную нагрузку, прослужив достаточное время не изнашиваясь.

Планетарный редуктор кроме всего прочего, более стабилен и щадящий втулкам и подшибникам, так как в нём нагрузка распределена по всему редуктору, а не так как в обычном с одной контактной стороны.

Вот поэтому и используют такие редукторы в шуруповёртах, чтоб обеспечить хорошую тягу и усилие не громоздкими деталями.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей

При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления

Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

• Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
• Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

В чем принцип действия планетарного редуктора шуруповерта?

Для чего он нужен в шуруповерте?

Планетарный редуктор у дрели, как и у прочих механических устройств предназначен для уменьшения либо увеличения после передачи от вращения крутящегося момента, уменьшения нагрузки на входном валу двигателя и увеличении нагрузки на выходе.

Работает он таким образом:

1. Солнечная шестерня, которая находится в центре планетарного редуктора, приводится в действие вращающимся валом двигателя.
2. От солнечной шестерни приводятся в действие несколько (минимум три) зубчатые шестерни, передаточное число вращения уже изменяется.
3. От шестерён вокруг солнечной шестерни вращение передаётся на корончатую шестерню, которая замыкает механизм и передаёт вращение на выходной вал.
4. Далее возможен повтор операции, если он трёхступенчатый.
5. Итак на выходе мы получаем другую частоту вращения и мощность.

Плюсы в использовании таких редукторов — долговечность инструмента при увеличении его мощности за счёт передаточных шестерён.

Принцип действия планетарного редуктора, это снижение оборотов входящих на редуктор и преобразование их уменьшения в силовую тягу — в общем как и обычного редуктора.

Маленькая шестерня крутит большую из-за этого обороты уменьшаются, но усилие тяговое на валу большой шестерни увеличивается прямо пропорционально уменьшению оборотов.

Только в обычном редукторе маленькая шестерёнка крутит большую сама без посредников, а в планетарке через планетарные шестерни их количество может быть разное 2-3-4-5-6 и более.

То есть маленькая ведущая шестерня не касается к большой ведомой.

Теперь для чего это нужно, а для того, чтоб разгрузить зубья и маленькой и большой шестерни, так как в планетарном редукторе зубьев которые передают нагрузку в разы больше чем в обычном, соответственно и нагрузку они выдержат вместе больше!

Поэтому можно применять для изготовления таких редукторов более дешёвые и лёгкие в обработке материалы, например пластик, и работая в планетарном редукторе они выдержат достаточную нагрузку, прослужив достаточное время не изнашиваясь.

Планетарный редуктор кроме всего прочего, более стабилен и щадящий втулкам и подшибникам, так как в нём нагрузка распределена по всему редуктору, а не так как в обычном с одной контактной стороны.

Вот поэтому и используют такие редукторы в шуруповёртах, чтоб обеспечить хорошую тягу и усилие не громоздкими деталями.

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

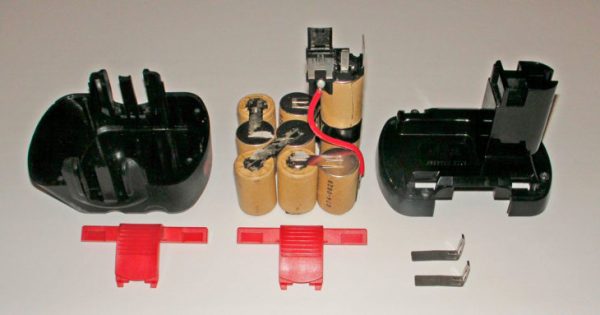

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

• никель-кадмиевые;
• литий — ионные;
• никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

На что обращать внимание во время замены двигателя?

Настоятельно рекомендуется использовать винты для крепления защелки на редуктор, резьба которых смазана фиксатором. Дрель при работе достаточно сильно вибрирует, тем более, если она обладает функциями перфоратора.

Корпус разбирается посредством откручивания всех удерживающих винтов. Следовательно, сборка выполняется в обратной последовательности. Лишь после того, как сборка была завершена, можно приступить к проверке инструмента.

Подключаем аккумулятор и включаем инструмент в работу на различных режимах. Работа должна быть корректной, плавной – без рывков и остановок.

В завершении стоит отметить, что при пайке проводов лучше всего применять тугоплавкий припой, так как обыкновенное олово может расплавиться во время работы шуруповёрта.

В видео мастер наглядно продемонстрирует, как следует выполнять замену двигателя в шуруповёрте:

Наиболее часто используемый инструмент абсолютно любого домашнего умельца — это, конечно же, шуруповерт. Однако, как и всякий электрический прибор, он подвержен поломкам. Что же делать в этой ситуации? Для исполнения отдельных мероприятий можно воспользоваться электрической дрелью, но только для некоторых. Инструмент также можно отнести к специалистам сервис-центра и ждать, пока они его починят. Однако это сопряжено с тратой денег и времени. Но есть и другое решение — ремонт шуруповерта своими руками. Сделать это не так уж и трудно.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Выход из строя пусковой кнопки шуруповерта

В результате длительной эксплуатации инструмента, а также условий, в которых приходится его применять нередки случаи когда из строя выходит пусковая кнопка шуруповерта – это является также одной из причин почему не работает шуруповерт. Проблема решается приобретением нового механизма пусковой кнопки в магазине и замене ее на старую, неисправную.

Пусковая кнопка (красная) шуруповерта

Добраться, к вышедшей из строя пусковой кнопки, несложно: нужно с помощью крестовидной отвертки вывернуть все саморезы, соединяющие две половинки корпуса инструмента. Далее, применив электропаяльник, отсоединить провода кнопки от электродвигателя, разъединить клеммы, соединяющие кнопку с аккумулятором или силовым кабелем сети и извлечь проблему из корпуса. На ее место вставляем новую кнопку, проделываем процесс подсоединения в обратной последовательности и проверяем работу новой детали, подсоединив ее к аккумулятору или силовому кабелю.

Этапы разборки кнопки шуруповерта

Порой в магазинах бывает невозможно приобрести новую пусковую кнопку и приходится самостоятельно ее восстанавливать. Однако, мы не будет подробно описывать весь этот процесс по двум причинам: во-первых, в интернете полно статей на эту тему, ну а во-вторых, ремонт пусковой кнопки своими руками – это не тема нашей статьи. Поэтому будем двигаться дальше.

Как выбрать качественный шуруповерт

Представленное оборудование характеризуется непревзойденной эффективностью, однако пользователей зачастую останавливает его стоимость. Поскольку абсолютно любые, даже наиболее дорогие, устройства не застрахованы от поломок, большинство пользователей отдают предпочтение бюджетным китайским вариантам

Однако, если хочется приобрести агрегат, который будет служить на протяжении длительного времени, следует принять во внимание базовые критерии выбора, на которые необходимо опираться

В конструкции бесщеточных инструментов патроны могут быть быстрозажимными либо шестигранными, у которых значение диаметра хвостовика составляет ¼ дюйма. В первом случае менять оснастку легче и быстрее, однако и другой тип патрона имеет множество преимуществ.

Выход из строя пусковой кнопки шуруповерта

В результате длительной эксплуатации инструмента, а также условий, в которых приходится его применять нередки случаи когда из строя выходит пусковая кнопка шуруповерта – это является также одной из причин почему не работает шуруповерт. Проблема решается приобретением нового механизма пусковой кнопки в магазине и замене ее на старую, неисправную.

Пусковая кнопка (красная) шуруповерта

Добраться, к вышедшей из строя пусковой кнопки, несложно: нужно с помощью крестовидной отвертки вывернуть все саморезы, соединяющие две половинки корпуса инструмента. Далее, применив электропаяльник, отсоединить провода кнопки от электродвигателя, разъединить клеммы, соединяющие кнопку с аккумулятором или силовым кабелем сети и извлечь проблему из корпуса. На ее место вставляем новую кнопку, проделываем процесс подсоединения в обратной последовательности и проверяем работу новой детали, подсоединив ее к аккумулятору или силовому кабелю.

Этапы разборки кнопки шуруповерта

Порой в магазинах бывает невозможно приобрести новую пусковую кнопку и приходится самостоятельно ее восстанавливать. Однако, мы не будет подробно описывать весь этот процесс по двум причинам: во-первых, в интернете полно статей на эту тему, ну а во-вторых, ремонт пусковой кнопки своими руками – это не тема нашей статьи. Поэтому будем двигаться дальше.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Ремонт аккумулятора

На шуруповерты может устанавливаться один из аккумуляторов:

Никель-кадмиевый (Ni-Cd). Может заряжаться неограниченное количество раз, однако имеют эффект памяти. То есть, если не дождаться полную разрядку и приступить к зарядке батареи, то с каждым разом будет происходить уменьшение ее емкости

После приобретения важно сразу же раскачать аккумулятор. Для этого нужно разрядить и зарядить его, чтобы увеличить максимальную емкость

Никель-металл-гидридный (Ni-MH). Такие аккумуляторы также обладают не менее ярко выраженным эффектом памяти, но обладают высоким током саморазряда. При хранении шуруповерта на протяжении месяца без работы, важно на 100% выполнит зарядку аккумулятора. Литийионный (Li-Ion). Такая батарея разряжается достаточно быстро, но она неустойчива к морозам. Ее преимуществом является зарядка в любое удобное время.

При хранении всех видов аккумуляторных батарей важно отделить шуруповерт и зарядное устройство. Если батареи долго не используются их все равно следует заряжать не реже 1 раза в месяц

В том случае, если у батареи не держится заряд, нужно разобрать ее и проверить заряд при помощи тестера в каждом элементе питания. Рабочее напряжение указывается на корпусе, и оно соответствует каждому элементу. Нерабочий аккумулятор следует заменить.

Ежели аккумуляторная батарея не съемная, то скорее всего дело заключается в заклинившей фиксирующей кнопке. В таком случае требуется снять верхушку корпуса, после чего отсоединить батарею и разобрать инструмент, отрегулировать кнопку.

Принцип работы и основные узлы

Прежде чем разбирать шуруповерт нужно знать назначение тех или иных узлов и механизмов в конструкции инструмента. Принцип работы всех шуруповертов одинаков – кнопка пуска подает напряжение на двигатель и регулирует обороты.

Пример устройства шуруповерта

Основные механизмы шуруповерта, будь то Интерскол (Interskol), Калибр, Бош (Bosch GSR, PSR), Деволт (Dewalt), Hammer, Макита (Makita), Метабо (Metabo), Dexter (Декстер) схожи и работают одинаково:

1. Двигатель (щеточный или бесщеточный).
2. Кнопка включения.
3. Система регулировки оборотов с реверсивной функцией.
4. Редуктор.
5. Блок управления.
6. Самозажимной или быстрозажимной патрон.

На корпусе шуруповерта расположены прорезиненная рукоятка и разъемы для подключения АКБ. Для аккумуляторных моделей применяются никель-кадмиевые (nicd) или литий-ионные (li-ion) элементы питания с мощностью 10.8, 9.6, 12, 14.4 и 18 Вольт. Для сетевых агрегатов аккумуляторные батареи не предназначены.

Кнопка включения запускает двигатель, который через редуктор вращает шпиндель. Распределительная муфта производит регулировку крутящего момента. Имеется отдельный рычаг для реверсивного режима. Он позволяет выкручивать застрявший крепеж.

Как разобрать шуруповёрт

Перед ремонтом шуруповерта Макита, Бош, Метабо и иных брендов своими руками из устройства вынимается аккумуляторная батарея. Для этого зажимаются две защелки, и элемент питания извлекается. Разборка шуруповёрта производится на ровной чистой поверхности. Под устройство подкладывается газета во избежание пачканья стола смазкой, находящимся в корпусе мусором.

1. Выкручиваются все винты, скрепляющие части корпуса.
2. Корпус раскрывается. Если его половины не разъединяются, стоит воспользоваться пластиковой лопаткой, внимательно присмотреться к конструкции. Она может включать скобы –извлекаются перед разборкой.
3. Отсоединяются реверсный механизм, переключатель скоростей, пусковая кнопка.
4. Аккуратно извлекается содержимое корпуса.

Собирается шуруповерт в обратном порядке.

Устройство шуруповёрта

Редуктор дрели литолом смазывать можно ?

Редуктор дрели литолом смазывать можно ? Про преимущества фирменных смазок знаю, интересует – из нефирменных литол подходит или нет ?

значит дело в его количестве – недавно заложил, а через три дня металлический звук – буду добавлять

Если напихать много, то будет лезть изо-всех щелей и редуктор греться будет

А что, не было? Или вычистили старый?

При “общении” металла с металлом и происходит металлический звук Шестерни смазку разметали по стенкам и звук появился снова

Подходит, но с большими оговорками. Дрянь это.

in my humble opinion

слишком быстро разметали по стенкам какая смазка будет следующей по качеству ?

Купите специализированную смазку Макита для редукторов (30гр. белый тюбик с красной крышкой). Это единственное, что есть в свободной продаже.

Бесщеточный шуруповерт: плюсы и минусы агрегата

Говоря о преимуществах и недостатках безщеточных шуруповертов, стоит заметить, что КПД у бесколлекторных агрегатов существенно выше и близится к отметке 90%. Для сравнения: у конкурирующего варианта данный показатель едва ли достигает 60%.

К числу достоинств шуруповертов, в которых отсутствуют щетки, относятся:

Бесщеточные шуруповерты имеют КПД существенно выше, чем обычные изделия

1. Легкость регулирования частоты вращения. При этом пользователи получают возможность корректировать данный показатель в широчайшем диапазоне – все зависит от особенностей выполняемых работ.
2. За счет отсутствия коллекторно-щеточного узла инструмент практически не подвержен связанным с ним поломкам в случае правильного применения. Кроме того, благодаря этому техобслуживание прибора не вызывает трудностей.
3. Устройство гораздо лучше справляется с существенной нагрузкой, которая связана с увеличением крутящего момента.
4. Расход энергии батареи аккумулятора происходит максимально экономно.
5. Двигатель шуруповерта бесщеточного типа обеспечивает возможность применения устройства в опасной среде, для которой характерно наличие газовых смесей. Данная особенность связана с отсутствием искрения.
6. Небольшая масса и миниатюрный размер.
7. Независимо от направления работы, обеспечивается поддержание единой мощности.
8. Даже в случае увеличения нагрузки скорость не снижается.

Что касается минусов, у представленных инструментов имеется лишь единственный. Они имеют более высокую стоимость, чем их коллекторные конкуренты. При этом высокая цена шуруповерта легко оправдывается преимуществами технологии. Чем более высокими являются требования к изделию, тем больше доводов появляется в пользу бесколлекторного прибора. Возможно, для инструмента, используемого в домашних условиях, стоимость действительно высоковата. Если же говорить о том, какой шуруповерт лучше – щеточный или безщеточный для профессионалов, выбор является очевидным.

У бесщеточных шуруповертов только один минус – довольно высокая цена

Почему это случилось?

Автоматические запросы могут принадлежать не вам, а другому пользователю, имеющему доступ к сети с того же IP-адреса. Вам нужно всего лишь один раз ввести символы в форму, и мы запомним вас и отличим от других пользователей, пришедших с этого IP-адреса. В этом случае страница с изображением капчи не будет беспокоить вас в течение длительного времени.

В вашем браузере могут быть приложения, которые могут выполнять автоматические поисковые запросы. В этом случае мы рекомендуем отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, которая использует его для сбора информации. Возможно, вам придется проверить вашу систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопросы нашей службе поддержки, воспользуйтесь формой обратной связи.

Принцип работы и основные узлы

Перед тем, как разобрать шуруповерт любой марки, будь то, Bosch (Бош PSR 1200), Dewalt (Деволт), Interskol (Интерскол), Вихрь, Зубр, Союз или Штурм (Sturm), стоит поближе ознакомиться с его основными узлами и принципом работы. Инструменты, к примеру, Makita (Макита), бывают аккумуляторные и сетевые. Но принцип действия, касающийся передачи вращательного момента, одинаков.

К основным деталям шуруповерта относятся:

• двигатель;
• электронный блок управления;
• кнопка пуска;
• редуктор;
• регулятор оборотов с режимом реверса;
• зажимной патрон.

Корпус прочный, на нем надежно закреплена каждая деталь. Тут же расположен:

• разъем для подключения аккумуляторной батареи;
• кнопка управления;
• прорезиненная рукоятка.

Устройство шуруповерта

Источник питания для шуруповертов — аккумуляторная батарея с разной мощностью, например, 9.6, 10.8, 12, 14.4 или 18 Вольт. У сетевых инструментов, работающих от 220 В, аккумулятор отсутствует.

Мотор через специальный редуктор вращает шпиндель, на котором расположен патрон. В него вставляют разные насадки. Регулировка крутящего момента осуществляется с помощью муфты.

Электронная система управления обеспечивает запуск и работу инструмента. Для этого она оборудована кнопкой пуска и переключателем обратного хода. В системе имеется регулятор оборотов. Он приводит в соответствие частоту движения вала мотора с усилием на кнопку включения. Для управления реверса есть отдельный рычажок. Двигатель не сможет работать без энергии. Перед тем как начать работу следует убедиться, что АКБ заряжены.

Крепление патрона осуществляется к разъему выходного вала редуктора, который оснащен 3-мя прижимными кулачками. Они надежно удерживают деталь.

Как сделать ремонт шуруповерта своими руками

Самое востребованное приспособление для любого домашнего мастера — это шуруповерт. Но случается так, что устройство выходит из строя. Естественно, если усилия допускают в качестве альтернативы можно использовать электрическую дрель. Однако при выполнении деликатных работ, где электродрель использовать нельзя не подходит, придется отдать шуруповерт в ремонт специалистам. Но для экономии времени и домашнего бюджета, оптимальнее всего произвести ремонт шуруповерта своими руками. Чтобы это сделать правильно, необходимо изучить его устройство и ознакомиться с принципами работы каждого отдельного узла инструмента.

Частые неисправности шуруповёрта

Чтобы не забыть, как собрать разобранный шуруповерт, все детали нужно укладывать в том порядке, в каком они были сняты. Почти все шуруповерты имеют одинаковую конструкцию, а значит и неисправности идентичны. Это может быть износ втулок, щеток или развалившийся подшипник.

Инструмент не включается

Неважно, какая в наличии марка шуруповерта Bort (Борт), Hilti, Pit, Sparky, Sturm (Штурм), Союз, Вихрь, Диолд, Ермак, Зубр, Elti, Koln, Вортекс или Патриот. Сначала нужно удостовериться исправен ли аккумулятор и убедиться в наличии заряда в элементе. Если инструмент не включается, может быть:

Если инструмент не включается, может быть:

1. Отсутствие тока в сети (для электрических шуруповертов).
2. Нет заряда в аккумуляторе (для беспроводных моделей).
3. Вышла из строя кнопка включения.
4. Плохое состояние контактов в разъеме для подключения АКБ или в местах крепления щеток.

Ремонт двигателя

Шуруповерт оборудован двигателем, помещенным в специальный корпус. Там же расположены якорь и щетки. Чтобы проверить состояние двигателя, нужно отсоединить провода, идущие к кнопке пуска. Сопротивление обмотки на якоре измеряется мультиметром. При низком значении прибор покажет короткое замыкание. Если значение отсутствует, значит где-то произошел в токоведущем проводе. Если вышел из строя якорь, то пропадает мощность шуруповерта и появляются искры при работе. Это может сопровождаться задымлением и полным отключением агрегата.

Двигатель шуруповерта

Замена щеток

Чтобы заменить щетки, нужно разобрать электродвигатель. Здесь нужно отогнуть зажимы на торцевой части мотора и несильно постукивая молотком по валу, сбить с него ротор. Затем следует снять крышку и вынуть неисправные щетки. Эти элементы считаются расходным материалом, поэтому их меняют на новые.

Ремонт редуктора шуруповерта

Иногда в процессе работы шуруповерт издает посторонние звуки. Это износились зубья на шестеренке в редукторе. В это случае можно сточить небольшой болт до нужного размера и вставить в изношенное место. Перед установкой болт необходимо накернить.

Поломки в электрической части — как выявить и устранить

Шуруповерт – это универсальный инструмент и подходит не только для работы с крепежом. При наличии регулировки скорости его можно применять для сверления. Никого уже не удивляет то, что шуруповертом можно мешать раствор или бурить лунку на зимней рыбалке.

Нередко в электрической части агрегата случаются неполадки:

• Шуруповерт не работает при нажатой кнопке включения.
• Не работает реверсивная функция.
• Не увеличиваются обороты.

Разницы нет в каком шуруповерте неполадки. Если инструмент не запускается, нужно проверить аккумулятор на наличие зарядки. Для этого батарею заряжают на 1-2 часа и ставят обратно на шуруповерт. Если агрегат снова не включается, то при помощи мультиметра нужно произвести диагностику.

Батарея шуруповерта

Батарея

Многие пользователи интересуются, как разобрать аккумулятор шуруповерта. Здесь нужно разбирать корпус аккумулятора, чтобы извлечь кассеты из нескольких элементов. Эти так называемые «банки» подают на инструмент нужное напряжение. Без определенной сноровки и умения разобрать аккумулятор не получится. Лучше доверить это дело людям, хорошо разбирающимся в этом вопросе.

Проблемы с кнопкой

Чаще всего у кнопки включения подгорают контакты. Чтобы их зачистить, понадобится мелкозернистая наждачная бумага. Это касается разборной кнопки. Если кнопка неразборная, ее меняют на новую. Проверить работу кнопки можно мультиметром. Для этого нужно отключить батарею и к выходным клеммам присоединить измерительный прибор. В случае исправного пуска мультиметр покажет нулевое значение.

Быстрозажимное крепление

В процессе работы быстрозажимное крепление забивается пылью, металлической крошкой и песком. Патрон начинает заедать, появляется посторонний шум и треск. Для устранения неполадок следует снять нижнюю муфту. Тонкой отверткой ее нужно поддеть по часовой стрелке. Затем необходимо снять металлическое кольцо при помощи молотка и длинного болта. После разборки все элементы патрона подлежат чистке и смазыванию. Всю сборку производят в обратной последовательности.

Перед ремонтом нужно изучить конструкцию шуруповерта

Заключение

Шуруповерт – это инструмент для массового заворачивания винтов и саморезов. Он применяется при строительно-отделочных и мебельных работах. Он отличается от дрели наличием ограничителя крутящего момента. Ремонт шуруповертов в домашних и непрофессиональных условиях возможен с использованием обычных инструментов. Примерно половину неисправностей таким способом устранить можно, без обращения к специалистам-ремонтникам. Но перед началом ремонта нужно изучить подходящий материал по ремонту, начиная с оригинальной инструкции, если там есть такие указания, и далее находя информацию в других источниках, например, в интернете.
