Как отремонтировать зарядный блок шуруповерта

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале.

Взять в руки тестер или мультиметр Включить блок питания в розетку Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием

Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу) Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

• Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
• Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
• Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Первичная проверка

На первом этапе следует измерить напряжение и в равной степени силу тока в процессе зарядки

Важно также обратить внимание и на скорость накопления энергии

Тест проводится несколько раз. У пригодного аккумулятора (на 18 В) показания будут такими:

• 30 минут зарядки – 13 вольт;
• 1 час – 13,5;
• 2 – 14.

Если в дальнейшем вольтаж так и не повысился, то вывод однозначный – аккумулятор подсел. У полностью пригодной батареи финальный показатель должен составлять не менее 17 В. Поскольку сразу все элементы питания не могут выйти из строя, впору сделать вывод, что работоспособность утратили 1 или 2 из них.

Кроме того, пригодность АКБ нетрудно проверить, наблюдая за силой тока. Делать это также необходимо в процессе зарядки. На исправность указывает стабильный рост ампеража, который под конец процедуры должен превысить 1 А.

Как проверить на исправность аккумулятор

Если первый визуальный осмотр АКБ неисправностей не выявил, то для окончательного диагноза надо попробовать зарядить батарею на другом заряднике. Так можно стопроцентно локализовать проблему — если аккумулятор на другом ЗУ тоже не заряжается, то неисправность в нем, а если заряжается – значит, все дело в зарядном.

В качестве окончательной проверки можно измерить напряжение на клеммах АКБ – если после попытки пополнения энергии напряжение на них заметно меньше номинального напряжения шуруповерта (в большинстве случаев оно указано на корпусе АКБ), то аккумулятор неработоспособен.

В видео наглядно показан способ проверки.

Зарядка при неисправном аккумуляторе

Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:

1. Покупка нового.
2. Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
3. Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
4. «Родной» аккумулятор или его заменители вообще можно исключить из конструкции. Шуруповерт будет питаться от сети напрямую.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево. Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент

Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок

При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

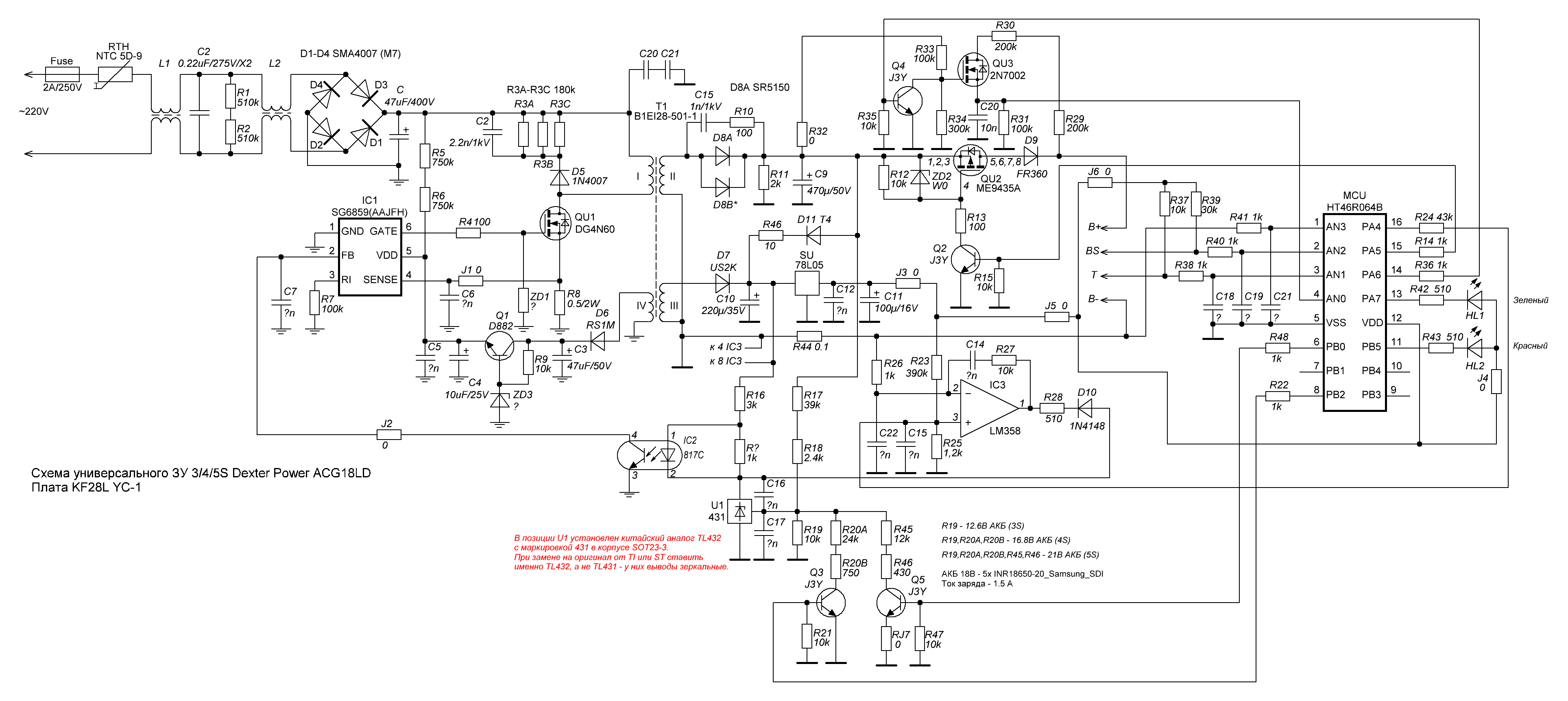

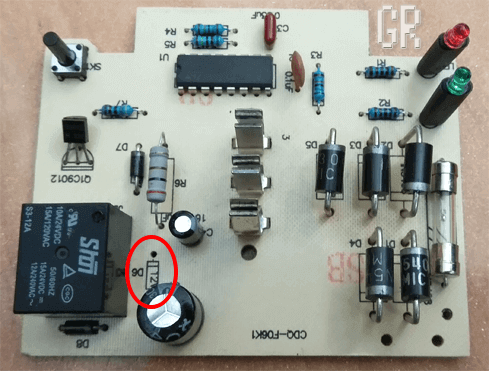

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока. Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Частые причины поломки

Каждый электронный компонент может выйти из строя, так как нет ничего вечного. Типовые неисправности:

• перегорел предохранитель;
• неисправен выпрямитель;
• сломался высоковольтный транзистор инвертора.

Если отталкиваться от практики, остальные части зарядного устройства редко выходят из строя, поэтому начать проверку следует с этих трех.

ЗУ необходимо хранить в подходящих условиях, иначе:

• из-за повышенной влажности начинают покрываться ржавчиной паяные соединения, дорожки на плате, выводы, портится изоляция;
• при высокой температуре усугубляется воздействие влажности;
• при низкой температуре могут оторваться выводы от места пайки, образоваться микротрещины в токопроводящих дорожках и корпусах компонентов.

Перепаковка аккумуляторов шуруповерта

Если один или несколько (или все) элементов восстановить не удастся, придется прибегнуть к перепаковке АКБ. Эта процедура представляет собой замену неисправных банок. В некоторых случаях рационально полностью собрать батарею из элементов другого типа.

При частичной замене все виды аккумуляторов боятся перегрева, который может возникнуть во время пайки (особенно, неумелой). Но для Li-Ion элементов перегрев может оказаться критичным – внутри корпусов, кроме химических реагентов, находятся предохранительные устройства (клапан для стравливания излишнего давления и т.д.), выполненные большей частью, из пластика. Если под действием повышенной температуры произойдет их повреждение, дальнейшая эксплуатация будет опасной. Поэтому для замены надо брать аккумуляторы с уже установленными соединительными шинками.

Li-Ion аккумулятор с соединительными шинками.

Еще лучше приобрести готовые сборки АКБ. В этом случае процесс пайки полностью исключен.

Готовая сборка аккумуляторов 18650.

Полная или частичная замена элементов питания

Отбракованные элементы надо удалить из батареи, перерезав соединительные шинки. Вместо них надо приобрести новые банки. Если замена частичная, то покупаются элементы того же типа и той же емкости, в противном случае возникнут проблемы с зарядкой – вновь установленные элементы всегда будут либо недозаряженными, либо перезаряженными по сравнению с остальными банками.

В случае полной замены можно модернизировать АКБ – установить элементы другого типа или повышенной емкости (из-за совершенствования технологий может оказаться так, что это не приведет к увеличению габаритов). Если принято решение об установке банок другого типа, рациональнее применить литий-ионные аккумуляторы.

Переделка под литий-ионные источники питания

Если принято решение о полной замене АКБ, рационально рассмотреть вариант применения литий-ионных аккумуляторов вместо устаревших NiCd или NiMH. Батарею можно составить из широко распространенных Li-Ion элементов типоразмера 18650. Они выполняются в виде цилиндров высотой 65 мм и диаметром 18 мм (банки, оснащенные платой защиты, имеют несколько большую длину). Это решение оптимально для шуруповертов, которые часто используются и работают в условиях положительных температур.

Номинальное напряжение одного литиевого элемента – 3,7 вольт. Количество банок в батарее определяется рабочим напряжением шуруповерта. Так, для 12-вольтового инструмента потребуется 3 литий-ионных аккумулятора. Если взять большее количество банок, то увеличится напряжение. Это приведет к повышению крутящего момента и к снижению ресурса электромеханической части.

Можно попробовать установить элементы в штатный корпус АКБ, предварительно удалив старые аккумуляторы и лишние элементы крепления.

Удаление элементов крепления из корпуса штатной батареи с помощью фрезы.

Если это невозможно – можно сделать новый корпус. Обязательна установка платы балансира – она не даст отдельным ячейкам перезарядиться. При подборе корпуса надо предусмотреть место для этого устройства.

Плата балансировки на 4 ячейки.

Чтобы полностью использовать возможности электроинструмента, надо составить батарею из высокотоковых литий-ионных аккумуляторов, способных отдавать ток не менее 10 А. У обычных ячеек защита от сверхтока срабатывает уже при 5..6 А. Это позволяет эксплуатировать шуруповерт лишь при средних нагрузках.

Пошаговая инструкция по переделке в отдельной статье: Как перевести шуруповерт на литиевые аккумуляторы

Для закрепления информации рекомендуем ознакомится с методами из видео.

Следует понимать, что даже если батарею удалось оживить, ее ресурс будет ограниченным и проработает она недолго. Поэтому восстановление неисправных аккумуляторов шуруповерта надо считать временной мерой (кроме случая полной замены банок АКБ), и после даже удачной процедуры лучше приобрести новую батарею.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.

Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

1. Питание включено на выходе и розетка не подключена к сети.
2. Проверить электрический шнур и заменить его, если он неисправен.
3. Опробовать блок питания и выполнить ремонт.
4. Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

1. Напряжение постоянного тока.
2. Автоматическое отключение при полной зарядке.
3. Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
4. Полностью настраиваемый режим согласно спецификациям батареи.
5. Низкая себестоимость.
6. Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
7. Светодиодные индикаторы для контроля состояния отсечки и зарядки.
8. Подходит для гаражей и домашнего использования.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

1. Резисторы.
2. Конденсаторы.
3. Симистры.
4. Стабилитроны.
5. Редуктор.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

1. Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
2. Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
3. Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
4. Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею. Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность. Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Проверяем нагрузкой

Недостаток предварительного теста один – он не позволяет точно определить емкость батареи, следовательно, и время зарядки. Оценить данный параметр поможет проверка с нагрузкой. Последнюю необходимо подирать в соответствии с указанными на корпусе АКБ техническими характеристиками.

Когда же этих данных нет – используйте потребитель (нагрузку) равный половине силы тока. В большинстве случаев бывает достаточно взять 12-вольтовую лампочку с мощностью в 40 ватт. Подойдет как автомобильная, так и обычная галогенка.

Схема выглядит незамысловато: к минусовой клемме батареи подключают лампу. Второй провод от нее присоединяют к «плюсу». В параллельном режиме снимают показания вольтметром. Далее батарея включается на 2 минуты. Если за указанный срок яркость горения лампы не снизилась, то дается предварительный вывод – АКБ функционирует нормально. Подтверждает результат показание вольтметра. В идеале он выдаст – 12,4 В. Если напряжение ниже, но все же остается в пределах 12 В – один из элементов АКБ работает неправильно.

Кроме того, на неисправность отдельных банок указывает также заметное снижение яркости лампочки. О том, что весь аккумулятор непригоден, говорит быстрое ее потухание.

Почему не заряжается аккумулятор шуруповерта

Если шуруповерт оснащен аккумуляторной батареей, то к нему обязательно должно прилагаться зарядное устройство. Если в один прекрасный момент вы обнаруживаете, что батарея инструмента не зарядилась после того, как вы ставили ее на зарядку, то причин этого может быть несколько:

• Неисправность аккумулятора, что случается достаточно часто при ненадлежащем обращении с инструментом.
• Неисправность зарядки. Очень часто случается с китайскими инструментами, которые гораздо дешевле брендовых изделий.

Несмотря на то, что причины отсутствия зарядки аккумулятора две, первым делом нужно проверить исправность батареи. Проверить ее исправность можно путем подключения к клеммам вольтметра или мультиметра. Если прибор будет показывать хотя бы похожее значение (12В, 16В, 24В), то проблема заключается скорее всего в зарядном устройстве.

Типовые неисправности зарядного устройства шуруповерта

К типовым неисправностям зарядных устройств относятся:

1. Перегорание предохранителя.
2. Неисправность выпрямителя, если устройство понижает напряжение с 220В до 12В.
3. Поломка высоковольтного транзистора инвертора.

Остальные составные части, как показывает практика, работают долго и безотказно, поэтому при подозрениях на неисправность зарядного, следует проверить эти три основных узла. Ремонт зарядки шуруповерта можно выполнить самостоятельно. Для этого ее потребуется разобрать, что возможно при наличии в арсенале обычной четырехгранной отвертки.

Ремонт зарядного устройства шуруповерта

Ремонт зарядного устройства шуруповерта начинается с того, что первоначально нужно выявить возможную причину неисправности. Ведь достаточно часто причиной отсутствия зарядки батареи является окисление контактов или их засорение на зарядке. Для начала осуществите визуальный осмотр изделия, оценив его состояние. Если имеется запах гари, то это говорит о перегорании внутренних элементов.

Ремонт зарядного своими руками осуществляется путем выполнения следующих действий:

1. Для начала следует снять крышку корпуса, вывинтив 4 или 6 крепежных элементов.

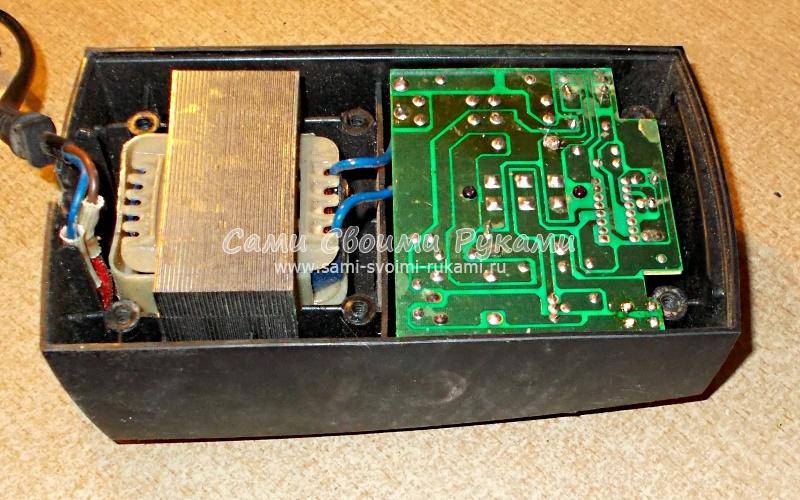

2. Снимаем крышку и видим, что зарядка состоит из двух частей: трансформатор и плата.
3. Ремонт начинаем с того, что проверяется напряжение на выходе трансформатора. Для этого тестер устанавливается в режим «Вольтметр». При этом необходимо вилку включить в розетку.
4. Если мультиметр покажет соответствующее значение, то трансформатор исправен. Если же напряжение отсутствует, тогда нужно прозвонить сетевой кабель. Если повреждение сетевого кабеля исключено, тогда нужно убедиться, что первичная и вторичная обмотка не в обрыве. Обычно в трансформаторах импортного образца в первичной обметке установлен предохранитель. Он обычно спрятан под оболочкой, поэтому его следует найти и прозвонить. При перегорании предохранителя, его следует заменить аналогичным. Если повреждена первичная или вторичная обмотка, то осуществлять ремонт трансформатора не имеет смысла, так как проще приобрести новое устройство. Если причиной неисправности является предохранитель, то после его замены, перед сборкой изделия, следует выполнить проверку.
5. Если же напряжение поступает на плату, тогда следует приступить к поиску неисправного элемента. Необходимо осуществить проверку высоковольтного выпрямителя. Очень часто в таком случае неисправным оказывается один из конденсаторов. Обычно это электролитический конденсатор на плате, который является самым большим. Его необходимо заменить на аналогичный с соответствующими параметрами.
6. Если же конденсаторы исправны, тогда причиной неисправности является поломка транзистора. Его также следует перепаять.

После отремонтированное зарядное следует проверить на исправность и функционирование. Время стандартной зарядки батареи составляет от 1 до 4 часов, при полностью разряженном аккумуляторе.

Подводя итог, следует отметить, что для ремонта зарядного устройства шуруповерта, не нужно быть специалистом. Конструкция данного изделия достаточно простая, но не забывайте, что данный элемент работает от электричества, которое опасно для жизни. При проведении ремонтных работ не забывайте соблюдать технику безопасности.

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт. Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь. В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Войти

Уже зарегистрированы? Войдите здесь.

• Войти через Microsoft
• Войти через Facebook
• Войти через Twitter
• Войти через LinkedIn
• Войти через Вконтакте

Похожие публикации

Внутреннее устройство 3-х скоростных аккумуляторных дрелей DeWalt DCD990/932/995

Внутреннее устройство (на примере DCD990):

При достижение установленного момента происходит отключение двигателя вместо треска «трещетки». Экономия времени и энергии батареи. 13 мм полностью металлический сверлильный патрон производства Rӧhmс твердосплавными вставками в губках. Данный тип патрона предназначен для использования при тяжелых режимах с большими крутящими моментами. Муфта автоматической блокировки патрона выполнена на пяти роликах (блокировочных элементах) для надежной фиксации вала при высоком крутящем моменте. Редуктор и переключатель режимов (на примере DCD990): Переключатель скоростей –гибридный. Помимо металлического кольца –механического переключателя режимов работы редуктора, в переключателе находится плата электронного селектора режимов, сообщающая контроллеру о выбранной пользователем скорости. Контроллер соответственно изменяет режим работы двигателя. Металлическое кольцо переключателя скоростей при движение вперед –назад блокирует вращение соответствующей кольцевой шестерни, изменяя таким образом передаточное число редуктора. Многоступенчатый планетарный редуктор выполнен полностью из металла и предназначен для передачи большого крутящего момента. Представленные модели поставляются в комплектации М2 (например DCD995M2) с аккумуляторами емкостью 4 Ач. Аккумулятор собран на базе банок Sanyo серии UR18650RXемкостью 2 Ачс максимальным током 22 А. Параллельное соединение двух таких банок позволяет получить ячейку ёмкостью 4 Ачс максимальным током в 44 А. Такой ток позволяет получить с аккумулятора номинальным напряжением 18 Вольт 800 –900 Вт мощности. Которые с учетом КПД превращаются в 650 Вт выходной механической мощности. Вывод: Появившаяся на рынке линейка аккумуляторных 3-х скоростных дрелей производства DeWaltс новым бесщеточнымдвигателем обладает техническими особенностями, позволившими увеличить ресурс и удобство использования инструмента потребителем. Мощность аккумуляторного инструмента сравнялась с мощностью сетевого. Предлагаемая комплектация более емкими аккумуляторами позволяет максимально полно воспользоваться возможностями двигателя и получить максимальную автономность. Индикатор уровня заряда

Добрый день, уважаемые форумчане! Помогите, пожалуйста, найти схему цепной электропилы Specialist Freedom, 1800 Вт. Нигде ее нет. Не верю, что такой уж редкий Китай.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Источник

Подготовка и поиск неисправности

Перед , следует проверить его работоспособность мультиметром, замеряющим как напряжение, так и силу тока. Современные модели измеряют еще и сопротивление элементов цепи, а некоторые – емкость конденсаторов. Стоимость их порядка 500 р., продаются во многих магазинах. Присутствие тестера в хозяйстве человека с руками будет нелишним.

Проверку любого устройства начинают с осмотра.

Для поиска повреждений и последующего ремонта понадобятся:

• мультиметр,
• двусторонняя отвертка,
• плоскогубцы,
• паяльник,
• флюс и припой,
• детали на замену.

Тест напряжения проводится просто – мультиметр включают на измерение напряжения в соответствующем диапазоне постоянного тока. В данном случае – до 20 или 50В, в зависимости от модели тестера и АКБ. А определяют контакты, которые нужно «щупать», по надписям на корпусе либо методом проб и ошибок. Следует учитывать, что показания прибора должны превышать номинальные значения, указанные на батарее, процентов на 10 – 15. И уж точно не должны быть ниже их. Если же они не дотягивают даже до номинальных цифр, скорее всего, «умер» какой-то диод либо конденсатор.

Измерение зарядного тока, выдаваемого устройством, производят при последовательно подключенном разряженном АКБ.
