Всё о ремонте шуруповерта: разборка, сборка, ремонт АКБ и кнопки, замена щеток и других неисправностей

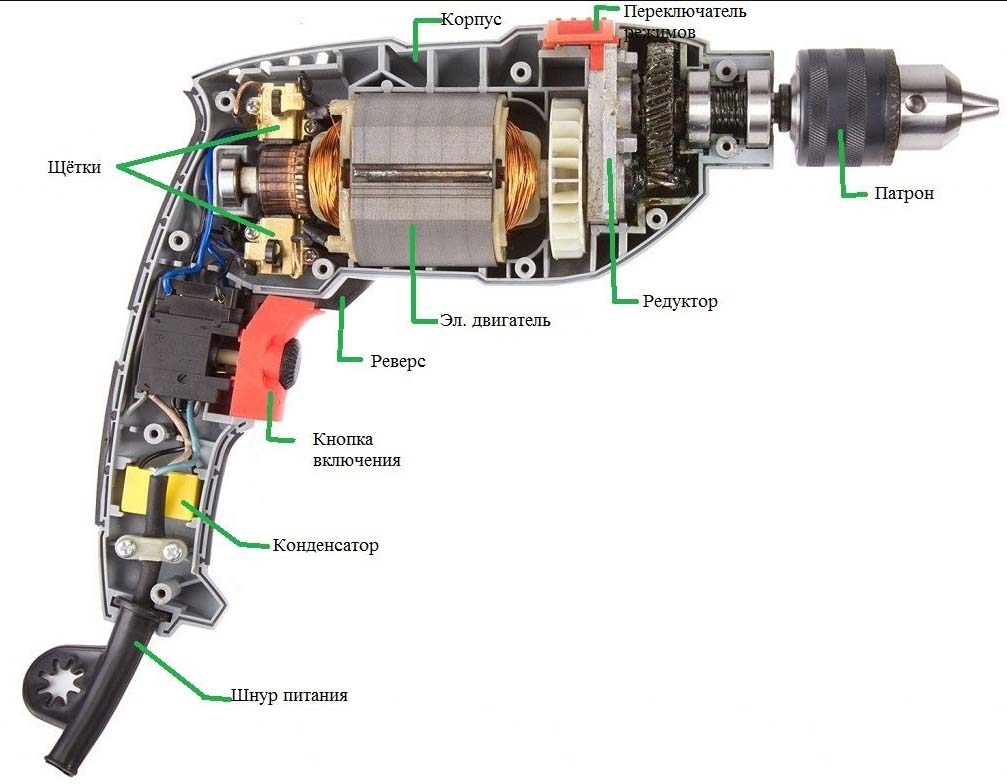

Конструкция шуруповерта

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

Все шуруповерты имеют следующие узлы:

Электродвигатель.
Редуктор планетарный.
Блок питания.
Многофункциональная кнопка «Пуск».
Переключатель реверсный.
Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

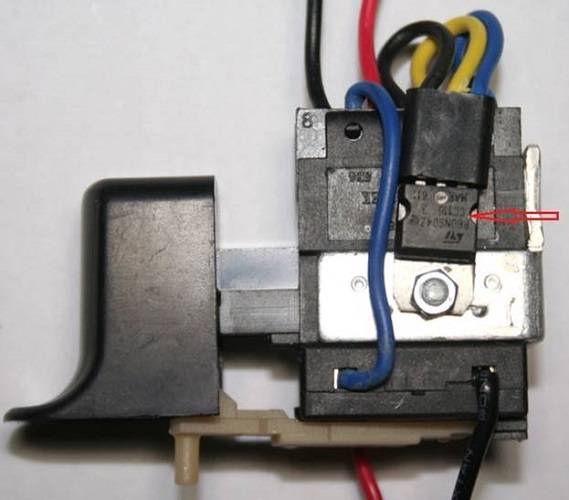

Внутри корпуса расположен электронный регулятор, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Мотор состоит из:

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

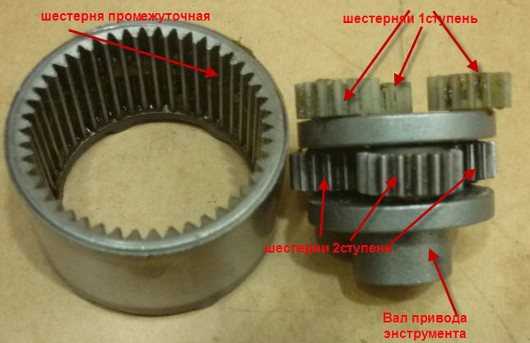

Планетарные редукторы состоят из:

Кольцевой шестерни.
Солнечной шестерни.
Водилы.
Сателлитов.

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Диагностика и устранение неисправностей электрической части шуруповерта

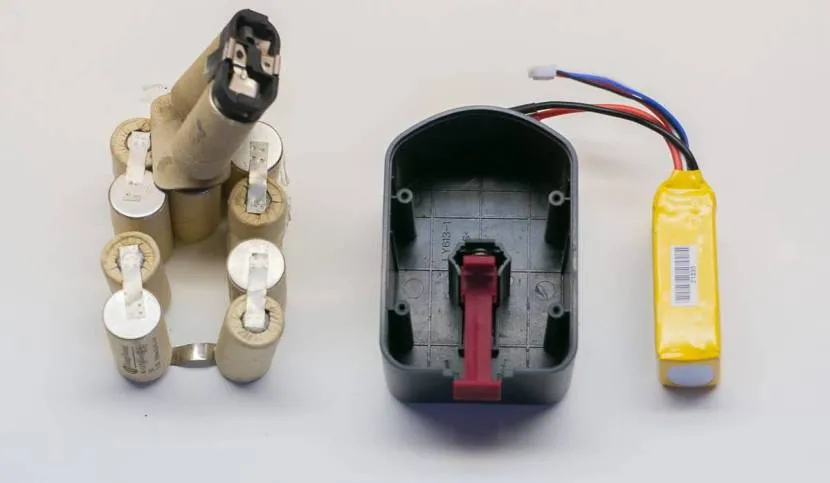

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

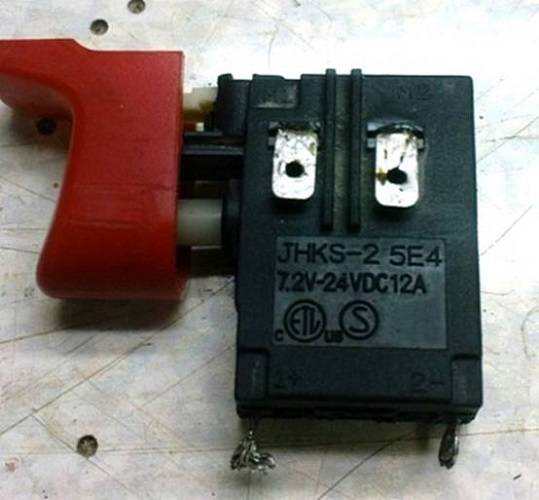

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей

При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления

Самый простой и старый из них – это при помощи конуса Морзе

При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим

Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.
