Разбираем редуктор бензокосы

Не самый удачный вариант смазки. Мало чем отличается от низкобюджетной «графитки».

Ключом к долговременной работе любого механизма является правильно подобранное и качественное масло. На рынке есть много подобных продуктов, и цена не всегда является показателем качества.

Труднее выбрать узкое масло, потому что оно менее востребовано, а продавцы не любят забивать их складами.

После покупки триммера было приобретено 3-х скоростное трансмиссионное масло.

3-смазочная коробка передач

Пакет 100 гр. Про Босха было 250 руб. Для такого уровня масла это дорого, но покупать триммер подходящего производителя не было. Мне пришлось пойти на строительный рынок и с огромным усилием найти хотя бы немного масла для коробки передач триммера.

Смазка производится в Московской области.

На самом деле эта компания неплохо подходит для автокосметики, но я бы не стал покупать ее для смазывания оборудования.

READ Как Промыть Фильтр Бензокосы

В связи с тем, что триммер практически не смазывается, я решил рискнуть.

Кстати, это масло можно использовать для зубчатых сверл, то есть оно может работать как на высоких, так и на низких скоростях.

Цена все еще слишком высока. За 200-250 рублей вы можете купить качественное масло от известного производителя.

Давайте перейдем к списку и использовать.

Сняв защитный колпачок, мы видим хобот в форме конуса.

Открытие трубки (придется разрезать) Это негативно сказывается на бюджете бренда, поскольку без дополнительных инструментов мы не сможем открыть эту трубку. На более дорогих моделях трубка открывается с задней стороны крышки.

Кстати, каждая марка триммера ориентирована на собственные марки масел и смазок. Это сделано специально для продажи своей продукции. На самом деле можно брать смазки любой марки. Главное, чтобы они соответствовали допускам.

Он не ленился и нашел старое масло от известного бренда. Здесь, на мой взгляд, это лучший вариант для механизма. Другими словами, даже преимущество одного масла перед другим визуально видно.

В случае с 3Ton что-то внутри оказалось чем-то очень похожим на масло «ШРУС» с вкраплениями графита. Даже запах друг к другу. Конечно, я не проводил хим. Анализ, но с вероятностью 98% я могу сказать, что внутри трубы есть обычное масло для угловых соединений скорости.

По сравнению с обычной смазкой

В результате мы гарантируем, что переплачиваем еще больше, потому что «ШРУС» обычно стоит копейки.

Смазка удобна для прокачки благодаря конической форме сопла.

Процедура смазки проста. Залейте масло, поверните вал и долейте его. Если коробка передач снята, масло может попасть в заднюю часть. Это даже хорошо, поэтому мы выталкиваем кислородную пробку из коробки передач.

Упаковка коробки передач Также вал смазочной машины пропущен этой смазкой. Вода оптимальна для этой цели.

Первоначально было вырублено 12 акров земли. Масло в коробке передач не протекало и осталось практически на прежнем уровне. Единственная коробка передач шумная. Здесь я не могу точно сказать, является ли это рубероид из некачественных смазочных материалов, недостатки в производстве рубероида (новая оплетка).

По большому счету, это обычный «графит», и переплачивать за него нет смысла.

Я буду использовать его как временную опцию и скоро заменю на более приличную модель.

Если бы эта нефть была оценена в 80 рублей, то я мог бы посоветовать это, но за 250 не имеет смысла покупать обычное графитовое масло. Поэтому 3ton хорош в виде средств по уходу за автомобилем. Что касается смазок и масел, я предпочитаю что-то еще.

Относительно удобно загружать на коробку передач

  • Обычная графитовая смазка
  • Цена

Источник

Ответственный подход к техническому обслуживанию. Ключ к долгому сроку службы инструмента. Одним из требований в работе кустореза является своевременная смазка редуктора, а также чистка фильтров. Каждый пользователь такого агрегата знает, какой состав смазать коробкой передач. Сначала очистите в несколько этапов, затем удалите элемент из корпуса. Его очищают бензином и сушат. Место для фильтра подготовлено тщательно, очистив его от пыли и старого масла. Основным сигналом смазывания редуктора щетки является посторонний шум и быстрый нагрев оборудования. Это означает, что вам нужно смазывать деталь как можно скорее. Интервалы смазки указаны в инструкции к щетке. По мнению экспертов, передачу следует обслуживать каждые 15 часов.

Извлечение и смазка верхнего вала триммера

В первую очередь извлекаем нижнюю часть штанги из соединительной муфты, а затем муфту отсоединяем от верхней части штанги (здесь речь идет о муфте, соединяющей две половины штанги).

Триммер PRORAB-8406 с отсоединенной муфтой и нижней частью штанги

Теперь самое интересное: на некоторых видео, как на этом, удерживая клещами соединительную муфту вала, торчащую из верхней части штанги снизу, выбивают ее ударами по клещам из штанги вместе с подшипником качения (здесь речь идет о муфте, соединяющей верхний и нижний валы). У некоторых бензокос с разборной штангой, как на видео, муфта, соединяющая верхний и нижний валы, впрессована в подшипник качения.

С нашим триммером PRORAB-8406 и ему подобными такой номер не пройдет. У них нет подшипника качения, а соединительная муфта (втулка) является продолжением вала верхней штанги. В верхней части этого вала установлено стопорное кольцо, которое предварительно необходимо снять.

Место крепления верхней части штанги к корпусу муфты сцепления

  1. Отворачиваем центральный винт полностью. Он фиксирует верхнюю часть штанги, частично входя в просверленное в ней отверстие. Ослабляем боковые зажимающие винты и извлекаем штангу из корпуса муфты сцепления.
  2. Выдвигаем вал из верхней части штанги на себя, сколько позволяет люфт, чтобы добраться до стопорного кольца и снять его. Может понадобиться специальный съемник*. Извлекаем стопорное кольцо.

Стопорное кольцо на верхнем валу мотокосы

  1. Без стопорного кольца верхний вал легко извлекается из штанги с противоположной стороны. Смазываем** его, не забывая про шлицы во втулках (муфтах) на валу штанги и на валу сцепления.
  2. Смазанный вал устанавливаем на место в верхнюю часть штанги и фиксируем стопорным кольцом. Вставляем штангу в отверстие крышки муфты сцепления и совмещаем отверстие на штанге с резьбовым отверстием фиксирующего винта.
  3. Вкручиваем фиксирующий винт и закрепляем верхнюю часть штанги триммера боковыми винтами в крышке муфты сцепления.
  4. Очищаем соединительную муфту штанги от мусора и устанавливаем снизу на верхнюю часть штанги.

* У меня съемника нет, а для извлечения стопорного кольца использую две большие канцелярские скрепки. Предварительно их нужно распрямить, с одной стороны сделать полукольца для пальцев рук, а с другой — согнуть небольшие крючки.

** На многих видео мастера рекомендуют использовать смазку «Шрус-4», это лучший вариант. При ее отсутствии, для смазки вала штанги бензокосы можно использовать «Литол-24», который ориентирован на температуры до +130°С. А вот солидол, обладающий худшими смазывающими свойствами и работающий при температурах до +70°С, использовать не рекомендуется.

Однако, если срочно нужно смазать вал штанги мотокосы, а подходящих материалов нет, тогда солидол или даже обычное моторное масло будет лучше, чем совсем ничего.

Основные неисправности редуктора и способы их устранения

С редуктором электрического или бензинового триммера случаются различные поломки. Наиболее частые из них представлены в таблице далее. Там же можно найти причины их возникновения и методы устранения.

Неисправность редуктораВозможные причины поломкиСпособ устранения
передаточный узел сильно греетсяиспользование неподходящей (некачественной) смазки либо ее отсутствиенужно заменить либо добавить смазочный материал
шестерни новые и не притерлисьследует для обкатки поработать непродолжительное время без сильных нагрузок с регулярными остановками, чтобы механизм успевал остывать
заедание вала во время вращения, появление люфта и стукаразрушение или значительный износ какого-либо из подшипниковзаменяют вышедший из строя подшипник новым
передаточный механизм слетает со штанги мотокосы либо шатаетсяповреждение его корпусанеобходимо произвести замену детали
в некоторых случаях при незначительных повреждениях хомутом, изготовленным из металла, выполняют стягивание места с разломом
не фиксируется на трубеизнос стыковочного местаможно сделать подмотку из изоляционной ленты в месте крепления либо же поменять штангу
выходной вал с ножом не вращается либо останавливается в случае возрастания нагрузкиизнос зубьев на шестернях либо одной из нихтребуется замена взаимодействующей пары износившихся деталей

Подшипники разрушаются из-за применения неподходящей смазки либо по причине ее отсутствия. Также их повреждение вызывают тяжелые условия эксплуатации мотокосы и попадание посторонних частиц материала (например, поломанных металлических зубьев механических передач) из-за того, что целостность пыльников нарушена.

Чтобы снять подшипник, нужно разобрать редуктор и воспользоваться специальным съемником. Если его нет, то можно попробовать это сделать молотком с наставкой. В этом случае работать следует аккуратно, чтобы не повредить посадочное место. Использовать метод предварительного нагрева для съемки подшипника при этом не рекомендуется. Связано это с тем, что металл может потерять требуемые эксплуатационные характеристики.

Если нож перестает вращаться под нагрузкой или вовсе стоит на месте, то это сопровождается нехарактерным звуком.

Большинство неполадок редуктора легко можно устранить своими руками. Заменяемые детали рекомендуется приобретать «родные», предназначенные для используемой модели мотокосы.

Какие бывают триммеры и мотокосы

Возможности триммера или мотокосы определяет в первую очередь установленный на них двигатель. Вариантов тут всего два: электрический или бензиновый, а разновидностей – три: электромотор может получать питание или от сети, или от аккумулятора. От мощности двигателя зависит и «весовая категория» аппарата.

Самые простые – электрические триммеры. Поскольку двигатель расположен внизу, вес его не может быть чересчур большим: держать будет неудобно. Это модели с мощностью в пределах 300-600 Вт, диаметром лески 1,2-1,6 мм. Назначение – в основном уход за газонной травой.

Триммер в режиме кромкореза. Опорное колесо в этом случае – огромное подспорье

В бурьяне расход лески сильно увеличится, но, если не запускать, можно косить и «мягкие» молодые сорняки. Бензиновых триммеров не бывает – вес слишком велик.

У электрических мотокос мощность больше, леску можно использовать толстую – 2 мм и более диаметром. На многие реально поставить и диск. Работать просто, ограничение одно – косить только в радиусе нескольких десятков метров «от розетки», к тому же придется контролировать провод удлинителя. Мощность – порядка 1,0-1,3 кВт, большую может не выдержать электросеть или удлинитель.

Аккумуляторные триммеры и мотокосы появились на рынке относительно недавно, но направление это весьма перспективное. Современные никель-­кадмиевые и литий‑ионные аккумуляторы способны работать на одной зарядке по нескольку десятков минут, этого достаточно для обкашивания площадей, исчисляющихся несколькими сотнями квадратных метров. Для небольшого приусадебного участка – вполне достаточно.

Аккумулятор располагается на верхней части триммера, так что двигатель может быть как маленьким, так и довольно мощным, как у небольших мотокос. Обычно двигатель ставят внизу, чтобы не тратить энергию на вращение вала, но есть и модели с «мотокосной» компоновкой. Удобство – независимость от сетевого кабеля, недостаток – пока еще довольно высокая цена. Впрочем, их стоимость постепенно падает, а многие производители выпускают целые линейки садовой техники, способной работать от одного и того же аккумулятора, так что на его покупке можно сэкономить.

Электрические модели интересны и тем, что среди них (особенно триммеров) больше всего разнообразных дизайнерских решений. Продукция ориентирована в значительной степени на «слабый пол», тут одинаково важны удобство, легкость и красота.

Выбор в категории бензокос еще более велик, хотя вопросы дизайна отходят на второй план: бензокосы в общем куда более похожи друг на друга. При сравнимой мощности электрических и легких бензиновых мотокос вес их примерно одинаков, но верхняя граница мощности бензиновых моделей – 3­4 л.с. Впрочем, в быту такие не нужны, это косы для продолжительной профессиональной работы. Наиболее популярное значение мощности мотокос – примерно 1 кВт для электрических и 1 л.с. (0,7 кВт) для бензиновых. Фактически, это сходные по мощности косы: у электрических моделей указывается потребляемая, а у бензиновых – выходная мощность.

Замена магнето

Чтобы правильно приобрести магнето для замены, нужно обратиться в специализированный магазин или сервисный центр и назвать марку и модель триммера.

Чтобы снять магнето, нужно убрать пластиковый кожух с триммера. На разных моделях мотокос этот процесс отличается. Обычно необходимо выкрутить болты, но на некоторых бензотриммерах может потребоваться отжать защелки. После этого открывается доступ к катушке. Чтобы снять деталь, нужно выкрутить удерживающий крепеж и отсоединить провода.

При установке новой детали нужно грамотно выставить расстояние между маховиком и магнето. Для этого требуется повернуть маховик магнитами вверх, установить катушку и закрепить ее, но винты полностью не затягивать, чтобы между деталями было небольшое расстояние. Далее между катушкой и маховиком требуется положить карманный календарь, визитку или сложенный вчетверо бумажный лист формата А4, также можно воспользоваться пластиковой полоской, вырезанной из бутылки. Такие хитрости обеспечат подходящий зазор между маховиком и магнето. Более грамотным решением станет использование специального шаблона, но приобретать его ради одного раза нецелесообразно. Далее нужно закрутить крепеж, вынуть предмет, находящийся между деталями, и, удерживая магнето руками, чтобы оно не крутилось, туго затянуть фиксирующие винты. После этого следует провернуть маховик и убедиться, что он нигде не цепляет катушку. Теперь необходимо подключить провода и вставить свечу в колпачок, после чего проверить работу устройства.

Приводные двигатели

Большинство косилок оборудуется бензиновым двигателем (ДВС), он может быть двухтактным и четырехтактный, особенного отличия в них нет. Четырёхтактный более экономичный и мощный, но сложнее в обслуживании и дороже в ремонте. Двухтактный проще в обслуживании, дешевле, но маломощный, потребляет больше топлива, имеет более грязный и шумный выхлоп. Встречаются и комбинированные двигатели. Кроме бензиновых двигателей триммеры могут оборудоваться электродвигателями, которые подключаются бытовой сети 220В длинным кабелем, но, как правило, — это бытовые аппараты так — как привязаны проводам питания к сети.

Возможные неисправности редуктора триммера, редуктора бензокосы, редуктора мотокосы

  1. Неисправность — редуктор триммера сильно греется. Неисправность редуктора бензокосы и редуктора мотокосы такая же как у триммера. Причины неисправности — отсутствие смазки в редукторе, неподходящая смазка или необкатанность нового редуктора (когда детали ещё не притёрлись). Ремонт триммера своими руками — добавить смазку в редуктор триммера, заменить смазку или обкатать триммер в щадящем режиме (выработать три бачка топлива при небольших нагрузках и с периодическими остановками для естественного охлаждения). ПриватБанк в Кременчуге.
  2. Неисправность триммера — стук, люфт и заедание при вращении вала редуктора триммера, редуктора мотокосы или редуктора бензокосы. Причины неисправности — разрушение одного из подшипников в редукторе триммера из-за отсутствия смазки в редукторе, не соответствующей смазки, жёстких условий эксплуатации триммера, повреждения пыльников на подшипниках при их установке. Ремонт триммера своими руками — заказать у дилера подшипники и заменить их (там стоят два или три закрытых подшипника) – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
  3. Неисправность триммера — редуктор шатается или слетает с трубы триммера. Причины неисправности — механическое повреждение корпуса редуктора – например, если откололся кусок корпуса при сильном ударе ножом о тяжелый металл или камень (или если повредить корпус редуктора, например, молотком при ремонте). Ремонт триммера своими руками — заменить корпус редуктора. Или, если откололся небольшой кусок, изготовить металлический хомут, стягивающий место разлома. Ремонт бензокосы своими руками аналогичен ремонту триммера.
  4. Неисправность триммера — редуктор на трубе не зажимается. Как показывает практика, совсем редуктор не слетает с трубы, но теоретически — он может слететь с трубы вместе с вращающимся ножом. Неисправность бензокосы аналогична триммеру. Причины неисправности триммера — износ посадочного места редуктора на трубе (истёрся алюминий трубы под редуктором). Ремонт триммера своими руками — подмотать матерчатую изоленту на трубу под редуктор или заменить трубу.
  5. Неисправность триммера — нож триммера совсем перестал вращаться (с характерным металлическим звуком) или перестаёт вращаться при высоких нагрузках (с жестким грызущим звуком). Причины неисправности — износ зубьев на конической шестерне в редукторе триммера. Ремонт триммера своими руками — заменить пары конический шестерён (заменяется пара) в редукторе – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».

Поломки стартера

Запуск триммера производится так: при натяжении шнура собачка маховика сцепляется с зубьями катушки стартера, а затем при более энергичном натяжении приводит к запуску мотора. При чересчур резком запуске удар собачками приводит к разрушению катушки.

Бензокоса ремонт стартера своими руками исключает. Модуль продается в виде готового узла, и попросту заменяется новым.

Ремонт карбюратора бензокосы

  1. В первую очередь устройство осматривают снаружи на предмет подтекания топлива. Затем продувают топливный шланг, так как часто причиной отказа является его засорение.
  2. Если все в порядке, проверяют прокладку между мотором и карбюратором и при необходимости меняют.
  3. Специальным прибором или с помощью медицинского тонометра проверяют герметичность. Если давление снижается, то бензокоса ремонта карбюратора требует.
  4. Самостоятельно, как правило, можно осуществить только разборку и чистку устройства. Очищается модуль бензином. Прочистка жиклера и каналов проводится сжатым воздухом. При очень сильном засорении используется тонкая медная проволока.

Настройка работы устройства – довольно сложная процедура. Если после сборки и проверки карбюратора, триммер запускается, но тут же глохнет – это признак сбоя в настройках. Ремонт бензокосы своими руками на видео представлен на примере аппаратов Хускварна и Штиль.

Извлечение и смазка нижнего вала бензокосы

Как смазывать редуктор триммера

Практически каждый редуктор мотокосы оснащается небольшим технологическим отверстием, которое в режиме работы заглушено специальным болтом. После тщательной очистки узла от остатков травы и мусора, необходимо выкрутить винт и ввести в полость редуктора от 1,5 до 3 мл смазки в зависимости от бренда инструмента. Для удобства дозировки можно использовать традиционный медицинский шприц. Во время операции нельзя допускать попадание внутрь редуктора посторонних частиц и предметов, поскольку это может привести к интенсивному износу зубчатой передачи, а также ее заклиниванию.

Специалисты рекомендуют при завершении сезона косьбы и длительном хранении инструмента без работы произвести разборку редуктора, промывку шестерен и подшипников, а также повторную смазку узла.

Время и порядок проведения профилактики редуктора

Рекомендую в обязательно порядке проводить профилактику нового бензинового триммера сразу после покупки, с добавлением смазки в редуктор. При всей дороговизне садовой техники, некоторые производители экономят и закладывают смазку лишь по минимуму, на время обкатки.

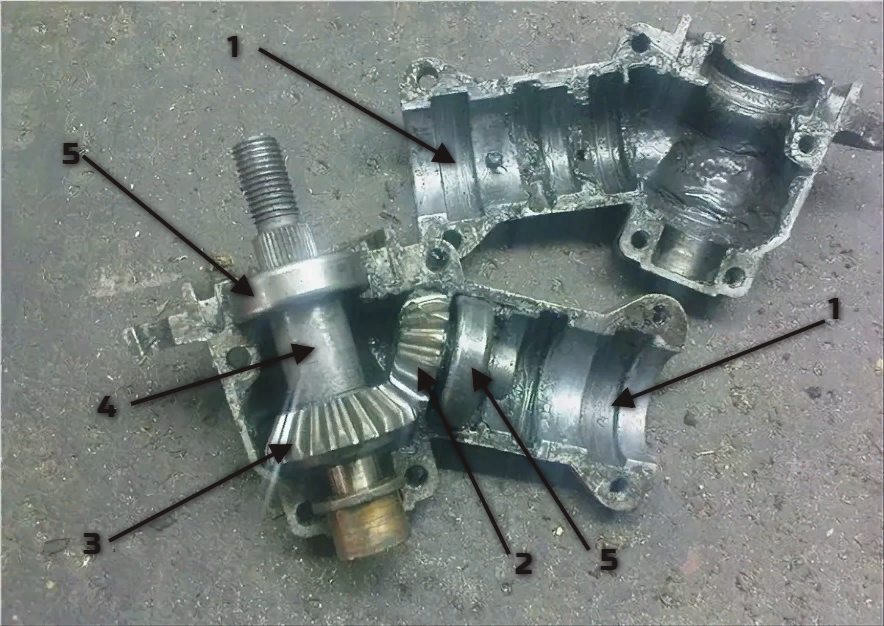

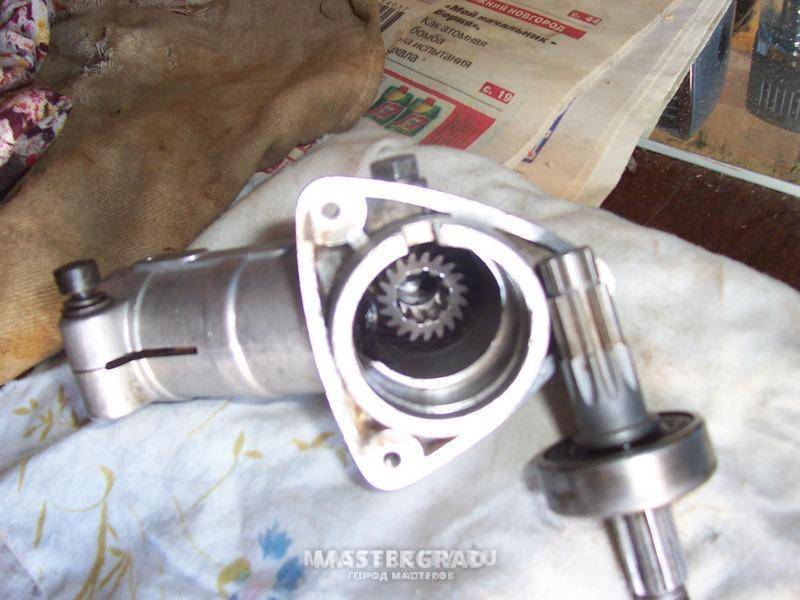

Как разобрать?

Последовательность действий при разборке редуктора для последующего ремонта такова:

  • первым делом ослабьте крепежные (стяжные) элементы и снимите деталь с трубы;
  • прочистите механизм щеткой, смоченной в чистом бензине, и обсушите;
  • сведите вместе концы стопорного круга (с помощью круглогубцев) и снимите его;
  • ту же процедуру проделайте с другим стопором;
  • далее подогрейте корпус механизма с помощью технического фена;
  • выбейте второстепенный вал с шестернями и подшипником (ударяя по верхнему торцу бруском дерева), можно попробовать проделать это без предварительного нагрева, но использовать для вышибания вала нужно только деревянный молот – металлический может повредить корпус или сам вал;
  • ту же процедуру проделайте с главным валом.

Теперь редуктор разобран и подготовлен для замены отдельных деталей.

Неисправности бензокосы и способы их устранения

Хоть какой тип бензокос имеет полую штангу, в какой помещён связывающий трос меж валом мотора и нижним редуктором, передающим вращение на инструмент с режущим инвентарем. В высшей части размещен карбюратор и мотор, понизу – редуктор и рабочий инструмент, закрытый кожухом. В средней части имеется поперечная ручка, когда размещены кнопки управления. Для разгрузки рук, имеется разгрузочный пояс, удерживающий штангу торсом оператора.

В процессе выбора бензокосы лучше аппарат с двухтактным движком, ежели четырехтактным. Двухтактный мотор маневреннее и проще в ремонте. С четырехтактным узлом ниже уровень вибрации.

Их этого следует, ремонт бензокосы заключается для устранения дефектов;

  • не запускается движок;
  • режущий механизм не развивается;
  • движок глохнет;
  • нагревается редуктор;
  • слышен сторонний стук, мощная вибрация штанги.

KEY-DOP

Пока устранять неисправность, необходимо провести диагностирование, найти нерабочий узел.

Принципиально знать точки смазки инструмента. Неизменный уход, чистка аппарата после работы позволят продлить срок его эксплуатации. До начала работы нужно подтянуть крепежные болты, приготовить горючее и заправить бачок.

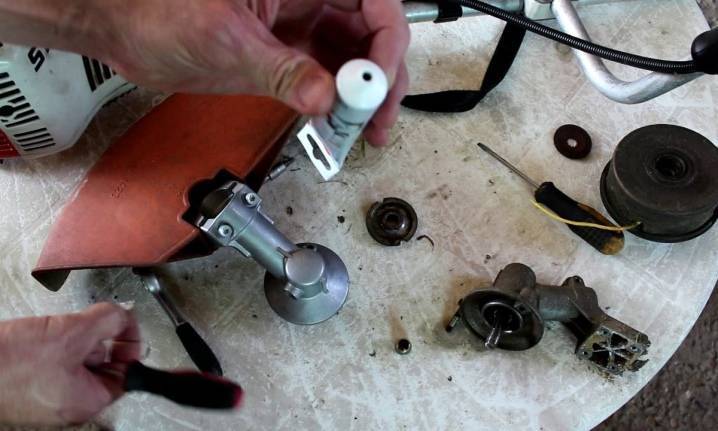

Как смазывать редуктор триммера?

В верхней части корпуса, там, где установлен блок шестерней, имеется технологическое отверстие, которое при эксплуатации триммера заглушено винтом. Этот винт выкручивается, и в отверстие при помощи носика, имеющегося на тюбике, вводится 1,5…2 мл смазки. Если смазка была приобретена в другой расфасовке, то для данной операции подойдёт и обычный одноразовый медицинский шприц.

После этого винт устанавливается на прежнее место. Эту процедуру, независимо от рекомендаций пользователя, стоит выполнять через каждые 10…15 часов эксплуатации триммера в рабочем режиме. Иными поводами к обновлению или замене смазки редуктора являются самостоятельное выполнение мелких регламентных работ (например, очистка и промывка шестерней редуктора перед началом летнего сезона), ремонт узла, консервирование триммера на зимний период и т. д.

Если узел редуктора разобран, рекомендуется полностью удалить с поверхности деталей остатки прежней смазки, даже в том случае, если она не имеет следов окисления и загрязнения. Как смазывать триммер или чем смазать редуктор редуктор бензинового триммера. И только потом наносить новую смазку. После нанесения смазочного материала рекомендуется несколько раз провернуть вал вручную, и убедиться, что смазка равномерно распределяется по всем деталям редуктора.

При смазке особое внимание уделяется следующим элементам:

  1. Маховику: на его поверхность, как правило, интенсивно налипает остатки травы, а загустевающий травяной сок создаёт дополнительное сопротивление.
  2. Собачке стартёрной катушки, которая в процессе включения привода постоянно соприкасается с пазами на маховике. При этом происходит не только механический износ, но и механохимическая коррозия соединения «маховик-собачка», поскольку материалы у этой пары – разные (маховик – алюминиевый, а собачка – стальная).
  3. Подшипникам, если их уплотнения изношены, и через них остатки смазки выдавливаются наружу. How to properly lubricate the trimmer reducer? #28 Как правильно смазать редуктор триммера Смазка редуктора. В этом случае агрегат начинает интенсивно вибрировать при нагружении. Такое случается с триммерами китайского производства, поэтому стоит в перспективе подумать о замене подшипникового узла на более качественный, например, от шведской фирмы SKF.

Post Views:

Как работает механизм

Таким же образом организованы почти все инструменты и зарубежные (Husqvarna, Makita, Shtil, Partner 350) и китайские бензопилы, а также отечественные (дружба, уральские). Поэтому найти причину, по которой устройство не запускается и не останавливаться, не очень сложно.

Есть четыре элемента, в которых могут возникнуть проблемы:

  • Топливо, за которое отвечает карбюратор;
  • Смазка;
  • Воздух, который поступает через воздушный фильтр;
  • Искра, качество которой зависит от блока зажигания.

Все они зависят друг от друга и взаимодействуют друг с другом. Если какой-либо элемент работает неправильно, пила перестает работать.

Начнем с того, что все инструменты настроены по-разному. горячие и холодные. За этот процесс отвечают два часто используемых механизма.

Не забудьте посмотреть, что написано в руководстве пользователя. В нем говорится, что когда вы включаете, вам необходимо убедиться, что тормоз аварийного останова зафиксирован. Но запустить пилу с тормозом намного сложнее, поэтому иногда лучше не включать тормоз.

Как вы можете видеть из руководства, внутри корпуса есть топливный бак и двигатель, а снаружи. секция пилы (шина с цепью), ручка и стартер.

Сначала нам нужно выяснить, как именно инструмент не запускается. Например, пила начинается, но сразу бросается в глаза или теряет силу работы, качество режет.
