Как правильно проводить ремонт электролобзика своими руками?

Виды поломок электролобзиков и как их устранить

Избежать поломки лобзика можно, если эксплуатировать инструмент с соблюдением рекомендаций производителя. Для начала вспомним, что инструменты классифицируют на два типа — бытовые и профессиональные. Отличаются они по качеству, поэтому бытовыми лобзиками нельзя долго и часто работать, в отличие от профессиональных. Как выяснить, какого типа лобзик — бытовой или профессиональный? Для этого необходимо взять инструкцию или техническое описание, и прочитать рекомендации производителя. Если производитель рекомендует пользоваться инструментом 15-20 минут, которые чередуются 10-минутными паузами, то этот прибор бытового типа. Профессиональными инструментами можно работать до 2-3 часов непрерывно, не беспокоясь об их перегреве и поломке.

Ломаются одинаково часто лобзики бытового и профессионального типа, а их ремонт зависит от типа поломки. Условно поломки делятся на механические и электрические. К механическим поломкам относятся неисправности редуктора, штока, подшипников и патрона, а к электрическим — двигатель, кнопка, регулятор, сетевой кабель, щетки. Дальше детально выясним виды неисправностей, а также способы их быстрого и правильного устранения.

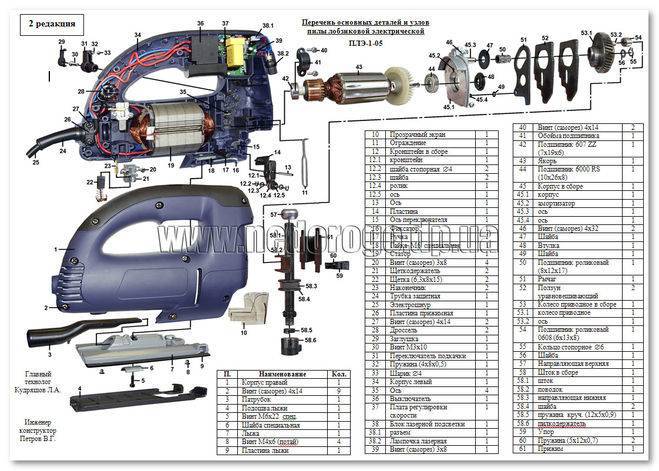

Устройство электрического лобзика

Устройство электрического лобзика  представлено в схематическом изображении:

Как и для прочих электроинструментов здесь показан способ преобразования электрической энергии в механическую.  На этот счет как бы тоже нет смысла рассказывать о передаточном механизме данного электроинструмента.

Что же из себя представляет сам электродвигатель для подобного типа электрического лобзика?

Коллекторный однофазный электродвигатель

Как Вы поняли, пояснение будет дано коллекторному электродвигателю, применяемому в электрических лобзиках.

Эл. схема коллекторного двигателя

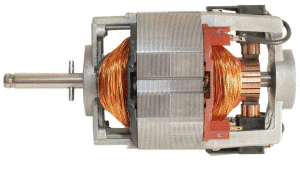

Для лучшего усвоения данной  темы, — на фотоснимке показан укрупненный вариант  подобного электродвигателя,  который по своей электрической схеме ничем не отличается от электродвигателя применяемого в электрических лобзиках — с подключением к  внешнему источнику переменного напряжения с одной фазой.

рис.1

Коллекторные электродвигатели  способны  работать от  источников питания:

• постоянного тока;
• переменного тока.

В электрической схеме  \рис.1\ показан способ  последовательного  соединения двух обмоток статора электродвигателя,  с последующим соединением:  щетка — коллектор.

В следующем фотоснимке,  дано изображение обмоток статора электродвигателя — с тремя выводами проводов.

Почему именно три вывода проводов имеет обмотка статора электродвигателя? — Спросите Вы.

Два вывода проводов \из трех\  обмоток  статора электродвигателя предназначены для соединения в электрической цепи рабочего конденсатора.

рис.2

Конденсатор в электрической схеме \рис.2\  имеет соединение между началами выводов проводов двух обмоток статора — рабочей и пусковой.

Замена конденсатора — электродвигателя

При замене конденсатора, учитывается его:

• емкость;
• номинальное значение напряжения.

Предварительно, перед соединением конденсатора  уточняется, — между какими выведенными проводами показатель дисплея прибора \мультиметр\ укажет на суммарное значение сопротивления двух обмоток статора.   Именно такое  соединение конденсатора в электрической цепи будет являться правильным.

Измерение сопротивления обмоток электродвигателя

Отдельная обмотка статора имеет свое значение сопротивления.   Так для пусковой обмотки — значение сопротивления будет больше, чем для рабочей обмотки.

Проведением диагностики как для общего \суммарного \ значения  сопротивления двух обмоток статора так и для каждой отдельной обмотки, — можно определить либо исправность либо разрыв в обмотках.

рис.3

На рис.3 дано изображение ротора коллекторного \однофазного\ электродвигателя.  Концы проводов обмоток ротора имеют соединение с пластинами коллектора.

рис.4

Две обмотки ротора между собой соединены последовательно.  Электрический контакт с обмотками ротора  осуществляется соединением графитовых щеток с коллектором ротора.   Электрическая цепь электродвигателя замыкается на двух обмотках ротора.

Чтобы измерить сопротивление двух обмоток ротора, — достаточно подсоединить два щупа прибора \омметр, мультиметр с данной функцией измерения\ к контактам графитовых щеток.

Если показатель   сопротивления на дисплее прибора будет составлять  нулевое значение при измерении:

• двух обмоток ротора;
• двух обмоток статора,

— из этого будет следовать, что данные состоящие элементы в электрической цепи являются непригодными.   Тоже самое касается и при отсутствии сопротивления в электрической цепи электродвигателя.

Графитовые щетки

Графитовые щетки коллекторного электродвигателя при их износе — подлежат своей замене.  Данные детали как и прочие другие, имеются в продаже для каждого индивидуального  электроинструмента.

Полотна для электролобзика

Чтобы не создавать излишнюю нагрузку на сам электродвигатель, — полотно данного электроинструмента должно иметь заточенную кромку зубьев.

Заточка зубьев полотна выполняется соответствующим  натфилем.   Наборы надфилей имеются в продаже в большом ассортименте.

Набор надфилей Зубр с зажимной пластиковой ручкой

Полотно предварительно зажимается в слесарных настольных тисках.

Слесарные настольные тиски

Что касается подробностей проведения диагностики для электроинструментов, — дополнительную информацию Вы сможете получить — просмотрев данный блог.

Виды пилок для электролобзика

Выбор пилки для электролобзика требует пристального внимания. Необходимо учитывать материал, вид работы, требования, предъявляемые к резу и т.д.

Типы хвостовиков пилок

Тип хвостовика — один из главных параметров. Выделяют 2 основных типа:

1. Т-образной формы. Тип был внедрен компанией Bosch и получил широкое распространение среди производителей электроинструмента. Часто пилки Т-образной формы называют «бошевскими». Используются в лобзиках практически всех производителей: Makita, DeWalt, Зубр, Skil, Интерскол и т.д.
2. U-образной формы. Применяется в устаревших моделях американского производства: DeWalt, Stayer, Skil, Black&Decker и т.д.

Существуют пилки с хвостовиками Makita и Bosch, которые применялись в старых моделях оборудования соответствующих производителей. Сейчас они не только не используются, но их сложно найти в продаже.

Размеры

При выборе полотна обращают внимание на его размеры. Выбор зависит от работ и материалов, которые предстоит использовать. Длина пилы колеблется от 40 до 250 мм

Чем больше параметр, тем толще материал способно обработать устройство. Однако при этом необходимо учитывать характеристики самого оборудования, т.к. оно тоже имеет ограничения по эксплуатации

Длина пилы колеблется от 40 до 250 мм. Чем больше параметр, тем толще материал способно обработать устройство. Однако при этом необходимо учитывать характеристики самого оборудования, т.к. оно тоже имеет ограничения по эксплуатации.

Для распиловки заготовок малой толщины следует выбирать короткую оснастку. Она не дает сильной деформации, и рез получается ровным, без заусенцев.

Ширину пилки подбирают в соответствии с выполняемыми операциями. Для прямолинейного реза берут широкие полотна. Они обеспечивают ровный, аккуратный пропил. Для фигурных работ ставят узкие пилки, позволяющие создавать всевозможные изгибы и узоры.

Толщина пилки влияет на получение ровного реза по вертикали. Чем больше параметр, тем меньше вероятность отклонения распила от перпендикуляра. Однако при подборе толщины необходимо учитывать характеристики самого лобзика. Так, не все устройства с быстрозажимной системой крепления могут работать с толстыми пилками.

Разновидности пилок по геометрии режущей кромки

Полотна для электролобзиков отличаются разводкой резцов и геометрией режущей кромки. Чем сильнее отведены зубцы, тем быстрее удастся распилить заготовку. Однако при этом снижается качество реза. Также на выбор геометрии влияет материал, с которым предстоит работать. Различают следующие виды пилок:

• Фрезерованные с классическим разводом. У таких полотен четные резцы отогнуты в одну сторону, а нечетные — в другую. Такая геометрия помогает снизить нагрев пилки и повысить скорость обработки. Однако при этом страдает качество реза. Предназначены фрезерованные полотна для обработки древесины, полимерных материалов и металлических заготовок.
• Фрезерованные с волнистым разводом. В данном случае резцы разводят в противоположные стороны не по 1 шт., а сразу по 5-10. При этом зубцы в группе отгибают от оси на разную величину. В результате образуется волнообразная форма кромки. Предназначены такие полотна для чистого реза дерева, пластика, фанеры, ДСП.
• Шлифованные с классическим разводом. Резцы у пилок по одному отгибаются в разные стороны, после чего шлифуются. После распила получают широкую линию реза средней чистоты. Используют для работы с древесиной, фанерой, ДСП и т.п.
• С конической шлифовкой без развода. Резцы полотен не разводятся в стороны, а только шлифуются. Такая оснастка дает тонкую линию реза высокой чистоты. Предназначено полотно для распила дерева, пластика и заготовок с ламинированным покрытием.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт

И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

Электрический лобзик – вещь в хозяйстве порой весьма необходимая. У любителей делать по дому столярные и плотницкие работы наверняка есть этот электроинструмент. А тому, кто занимается ремонтом и строительством профессионально, сам бог велел иметь в своём арсенале электролобзик.

Современные электролобзики способны распиливать не только древесину, но и пластик, и даже металл. Необходимо лишь установить для каждого материала подходящий для него режущий инструмент – пилку. Замена пилки не составляет особого труда. Шестигранным ключом, входящим в комплект инструмента, откручивается зажимающий пилку болт, устанавливается подходящая пилка и фиксируется в обратном порядке. Существуют и лобзики с быстрозажимным креплением пилки.

В этой статье речь пойдёт об электролобзике Makita 4324. Автор этих строк и по совместительству владелец этой модели использовал его в режиме интенсивных нагрузок несколько лет. Инструмент этот очень надёжен, удобен в работе и к тому же ещё имеет маятниковый механизм.

Этот механизм позволяет перемещаться пилке вперёд и назад, а вертикальное перемещение обеспечивает шарнирный редуктор. Переключатель маятникового механизма имеет три позиции.

При выключенном механизме пилка движется только сверху вниз и обратно. При включении, например, первой позиции режущий инструмент начинает двигаться ещё и вперёд-назад. И чем выше позиция, тем больше амплитуда работы маятникового механизма. Таким образом, при распиливании древесных материалов лучше удаляется стружка и увеличивается скорость пиления.

Одной из самых распространённых неисправностей электролобзиков, особенно с маятниковыми механизмами, является износ опорного ролика. Часто случается и так, что ролик из-за сильного износа попросту разваливается на две части.

Для замены опорного ролика электролобзик необходимо будет разобрать. Начинается разборка со снятия платформы.

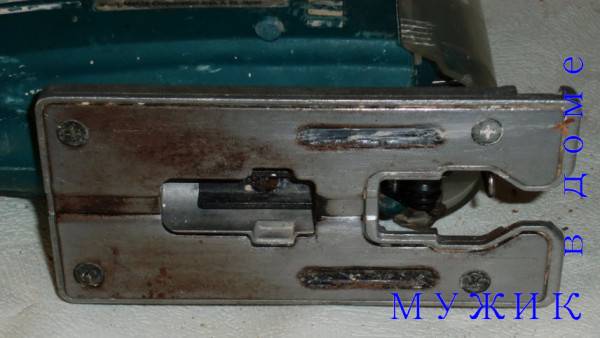

Открутив шестигранным ключом винт, фиксирующий её на корпусе, платформа снимается вместе с прижимной скобой.

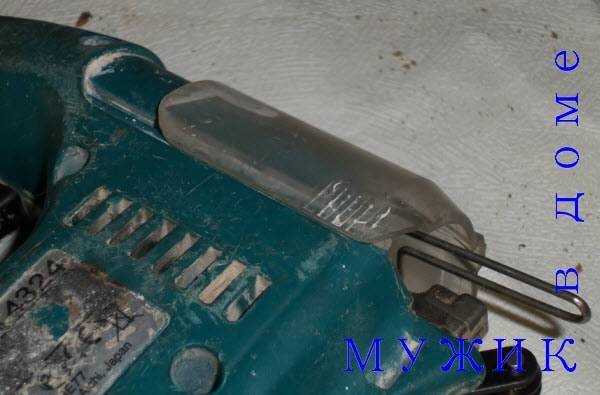

После чего снимается пластиковый щиток. Для этого он сдвигается вниз до упора.

Затем с помощью тонкой отвёртки вытаскивается из пазов корпуса.

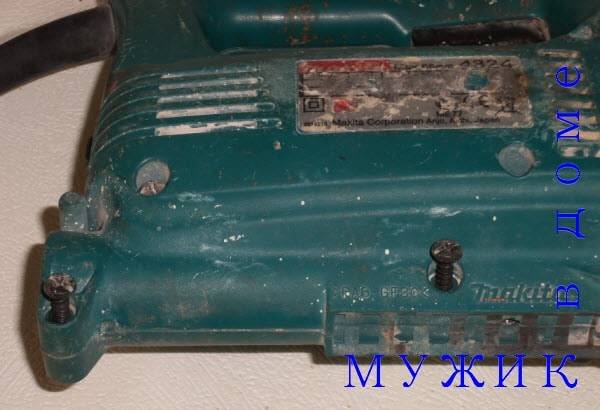

Далее следует открутить винты, стягивающие обе половинки корпуса.

Аккуратно вставляя тонкую отвёртку между половинками, разъединяем их.

Затем удаляется старый опорный ролик и из него вытаскивается ось.

Эту ось потом необходимо вставить в корпус нового ролика.

Перед его установкой следует смазать несколькими каплями машинного масла ось самого ролика. Также следует смазать редуктор или заменить смазку в нём полностью.

Установив новый опорный ролик в корпус инструмента, собираем его в обратном порядке. Соединив обе половинки корпуса, стягиваем его винтами. Затем устанавливается пластиковый щиток и за ним следует установка платформы.

Следует иметь всегда в запасе один, а лучше пару запасных опорных роликов, если электролобзик используется часто и под большими нагрузками. Стоит опорный ролик относительно недорого, а от его состояния во многом зависит нормальная работа инструмента.

Ну а напоследок предлагаю посмотреть наглядное видео по ремонту электролобзика.

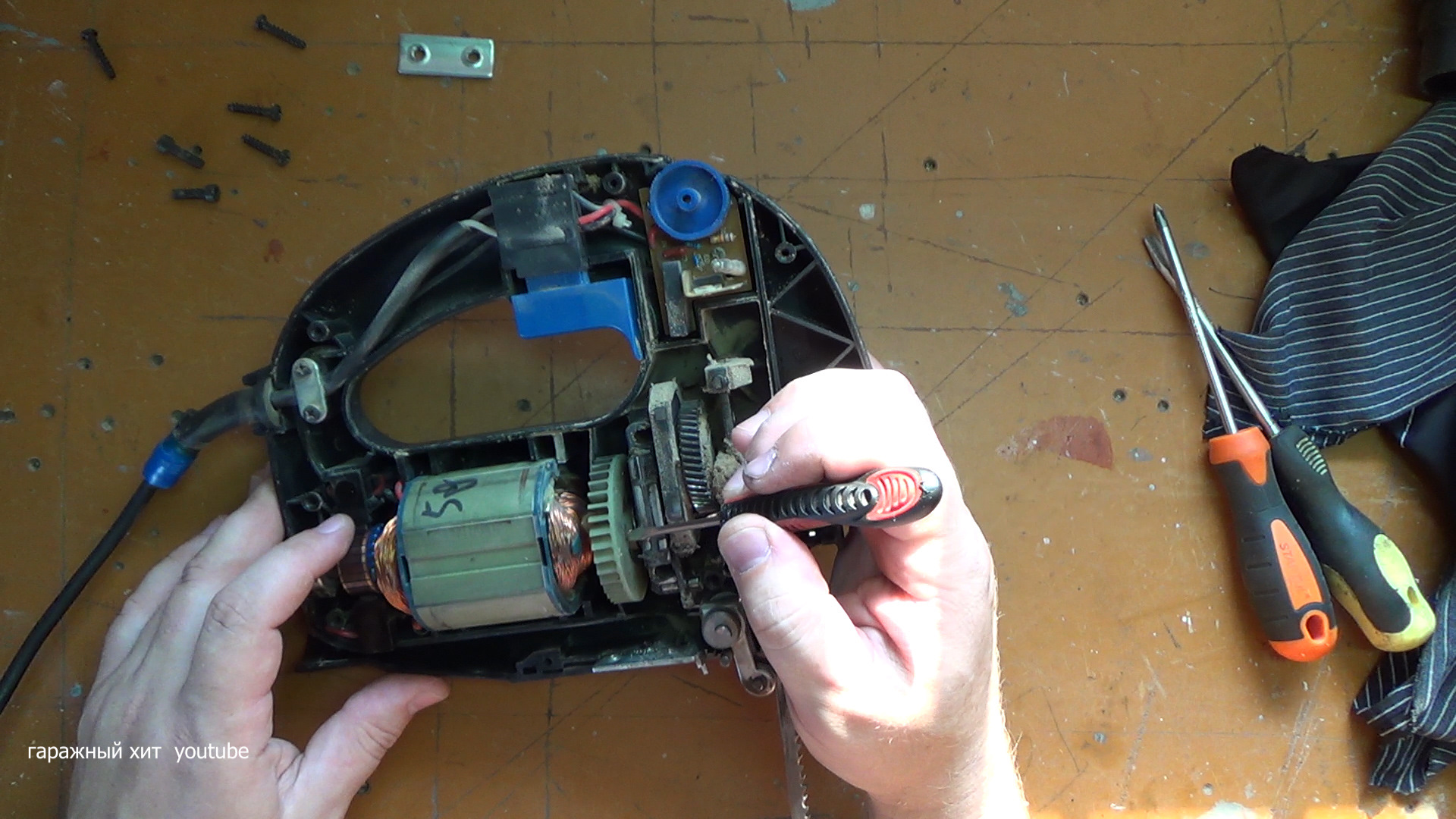

Ремонт редуктора лобзика и чем его лучше смазывать

Если в процессе работы лобзиком обнаруживается возникновение звука в виде треска, то высока вероятность того, что заклинил передаточный механизм. Поломку редуктора можно выявить визуально, для чего понадобится разобрать корпус, и произвести осмотр. Если на шестернях отсутствуют зубья, то для ремонта понадобится заменить их. Если причиной неисправности является попадание в механизм металлической стружки, то для устранения неисправности понадобится выполнить следующие действия:

1. Снять редуктор с инструмента, и тщательно его очистить и промыть в растворителе или бензине. Это позволит очистить деталь от металлической пыли и крупинок
2. Установить деталь на место, предварительно оценив износ зубьев на шестернях. Если износ сильный, что влечет за собой проскакивание шестерней относительно друг друга, тогда механизм требуется заменить
3. Устанавливая старые или новые шестерни, необходимо внести смазочное вещество в избыточном количестве

Чем лучше смазывать редуктор на лобзике и прочих видах электроинструментов? Для этого можно использовать Литол-24, если ничего нет другого, но если хотите продлить срок службы механизма, тогда рекомендуется воспользоваться специальной смазкой от компании Bosch. Это дорогая смазка, которая не просто снижает трение между деталями, но еще и защищает их от попадания пыли и крупинок.

Это интересно! К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если такой рекомендации нет, или найти такую смазку невозможно, тогда используется универсальное вещество от компании Bosch. Такая смазка продается не только в больших тюбиках, но и компактных упаковках, что позволяет сэкономить.

• Optimol Longtime 2 от компании Castrol. Такая смазка стоит несколько дешевле Бош
• Huskey Coolube — является не только самой доступной, но и максимально-эффективной. Если смазка от компании Bosch является дорогой, тогда рекомендуется выбирать именно Huskey Coolube

В специализированных магазинах имеется много других марок, поэтому опираться следует на свой бюджет. И помните, что Литол-24 используется, в крайнем случае, если ничего другого нет. Недопустимо наличие в смазке не только металлической пыли, но и стружки с опилками, которым попадают через вентотверстия. Все засорения необходимо удалить, и после этого вносить смазку, и собирать инструмент.

Это интересно! Если возникает неисправность кронштейна (крепления) в конструкции редуктора, то его следует заменить, как показано на видео ниже.

https://youtube.com/watch?v=5AAyyZOtkmg%3F

Замена пилкодержателя

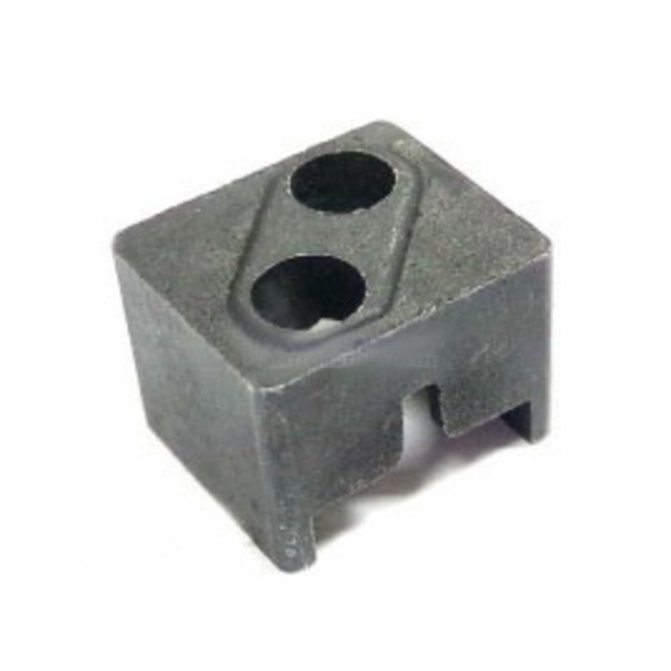

Рисунок 6 – Пилкодержатель Существует несколько видов пилкодержателей.

Менять их несложно, гораздо труднее отыскать такой же элемент на замену.

Процедура простая и не требует разборки лобзика, достаточно выдвинуть шток в крайнее нижнее положение.

Колодочные и винтовые держатели крепятся на двух винтах, поэтому замена не представляет сложности.

Если использован быстрозажимный пилкодержатель, придется потратить время и усилия на поиски замены.

Иногда отыскать ремонтный комплект можно только у производителя инструмента. Специалисты рекомендуют приобретать весь шток в сборе, так как перебирать быстрозажимный пилкодержатель своими руками сложно и нецелесообразно.

Устройство и принцип работы электролобзика

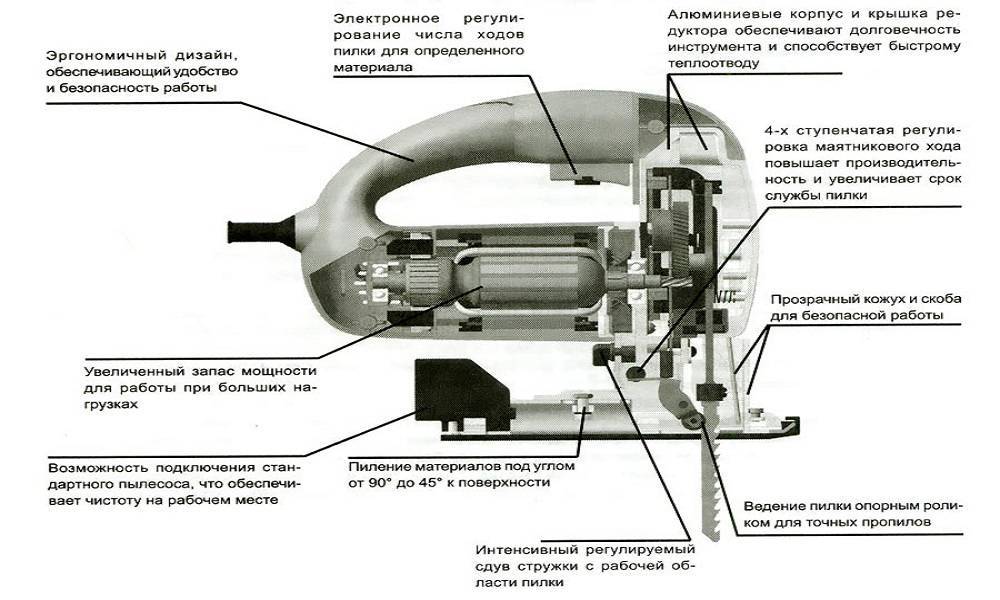

Рисунок 1 – Устройство электролобзика Электролобзик — это универсальный инструмент для резки разных, преимущественно листовых, материалов:

• фанера;
• МДФ, ДСП или ДВП;
• гипсокартон;
• пластик;
• массив дерева (толщиной до 9 см, в зависимости от рабочей длины пилки).

Кроме этих материалов, электролобзик способен резать алюминиевые или стальные листы, надо только установить специальную пилку с мелким зубом. В отличие от дисковых пил, лобзик выполняет криволинейный рез, позволяя мастеру вырезать контуры различных геометрических фигур. Устройство несколько сложнее, чем у других электроинструментов, поскольку для работы необходимо преобразовать осевое вращение электродвигателя в возвратно-поступательное движение в направлении, перпендикулярном оси вращения ротора. Эту задачу решает специальный механизм, расположенный в передней части инструмента. Он обеспечивает движение штока вверх-вниз.

Для удобства и безопасности работы имеется опорная плита, скользящая по поверхности обрабатываемого материала. Пилка крепится к нижней части штока с помощью зажимного винта. Все элементы установлены в пластиковый корпус, верхняя часть которого является рукояткой с нажимной кнопкой и регулятором частоты вращения. Кроме основных функций имеется регулятор маятникового движения пилки, облегчающий резку плотных и твердых материалов. Опилки частично сдуваются с помощью крыльчатки, установленной на валу двигателя и выполняющей функции вентилятора.

Ремонт регулятора оборотов на лобзике инструкция

Практически все модели электрических лобзиков оснащены таким устройством, как регулятор оборотов. Что это и для чего нужно, каждый владелец знает самостоятельно. Конструктивно деталь представляет собой плату, на которой размещено колесико или переключатель.

Посредством перемещения колесика (переключателя) изменяется скорость возвратно-поступательных движений. Воздействуя на колесико, меняется сопротивление, поэтому снижается скорость.

Чтобы отремонтировать регулятор оборотов на лобзике, вовсе не обязательно иметь представление об электронике. Для этого при помощи мультиметра надо проверить исправность всех резисторов и конденсатора. Обычно поломку можно определить внешне, так как при выходе из строя на плате будут обнаруживаться признаки почернений и нагара. На фото выше неисправность заключается в повреждении питающего провода. Вышедший из строя элемент на плате или наконечник провода следует заменить, и на этом весь ремонт регулятора оборотов лобзика закончен.

Это интересно! Если регулятор сгорел, то его следует заменить на аналогичный по конструкции и параметрам.

Механические неполадки

Сложности, возникающие при длительной эксплуатации электролобзика, можно условно разделить на плановые и аварийные. К первым относится, прежде всего, нормальный износ графитовых щеток двигателя. К аварийным — самые разнообразные поломки узлов инструмента или их частей. Рассмотрим некоторые типовые случаи.

Пилу уводит вбок, линия реза не прямая

Чаще всего такая проблема возникает у неопытных пользователей. Они нарушают два основных правила работы. Первое — очевидное. Пила должна быть острой, иметь конфигурацию зуба, соответствующую материалу, правильно закрепляться в зажиме. Второе правило работы знают не все. Корпус электролобзика должен быть расположен в направлении реза. Аналогично прикладываются усилия для его поступательного движения. И последние в идеале должны быть минимальны. То есть, на инструмент нельзя давить. Прямая линия и угол в 90 градусов между плоскостями реза получатся сами собой, если пила будет успевать без усилий снимать обрабатываемый материал.

Есть и механические причины отклонения пилы. Необходимо проверить люфт опорного ролика. Если он значительный, деталь или узел целиком заменяют. Также исследуют блок фиксации пилы на штоке. Он должен подводить последнюю вплотную к опорному ролику, выдерживать перпендикулярность полотна к его оси.

Если пилу уводит в сторону, стоит проверить опорный ролик

Самая серьезная проблема — износ штока или ограничителей его горизонтального смещения. Определить повреждения деталей можно только после разборки корпуса. Если удаление загрязнений в блоке маятника не решает проблему, шток необходимо заменить.

Вибрация и шум

Если инструмент трудно удержать в руках, он ненормально шумный — следует начать осмотр с блока червячной передачи. Это большая шестерня или шатун маятникового механизма, втулка со спиральными выступами на валу двигателя. Вибрации и шум появляются при сколе зубьев или чрезмерном накоплении грязи, смешанной со старой смазкой. Если на элементах червячной передачи нет видимых повреждений, возможно, инструмент нуждается в чистке и смазке.

Резкие толчки

Когда лобзик буквально бьет ручкой в ладонь при работе, это явное указание на проблемы с узлом маятника. Причиной, скорее всего, является поврежденная червячная передача. Редко биение возникает из-за деформаций шатунов. И еще реже из-за накоплений грязи. Однако последние нужно удалить в первую очередь. Особенно на механизме червячной передачи.

Загрязнения в блоке червячной передачи могут вызывать неисправности инструмента

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций.

• Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
• Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

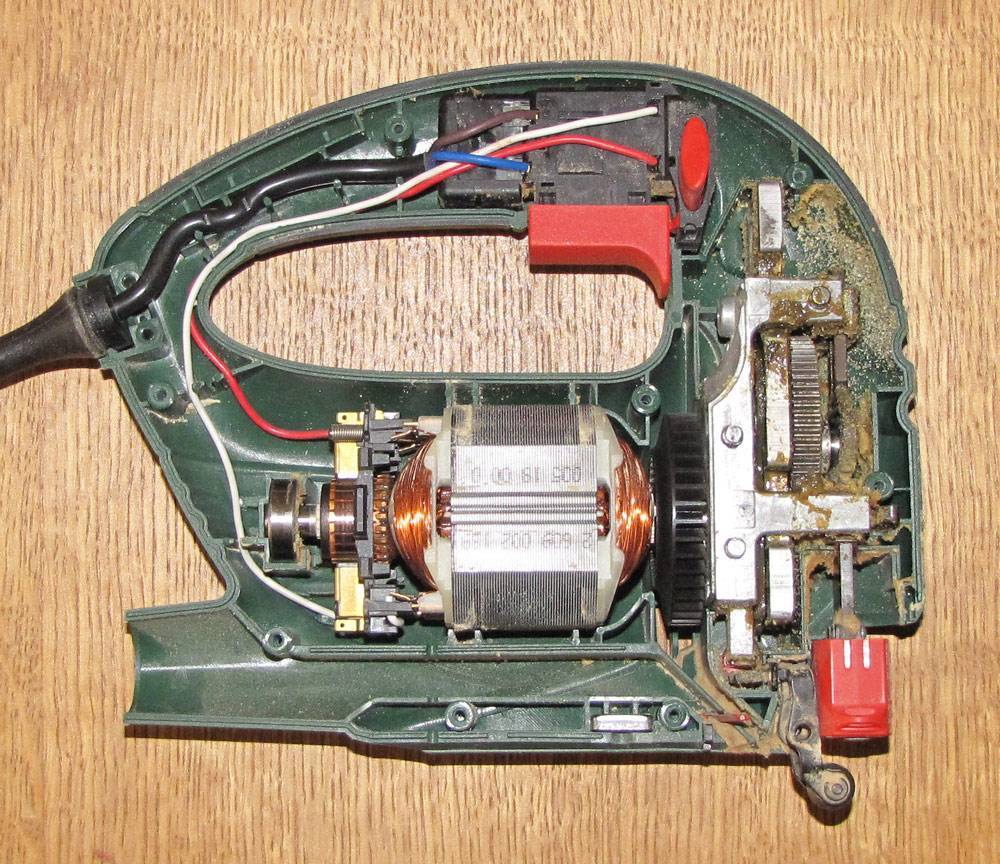

Разбираемся с конструкцией электрического лобзика и принципом его работы

Ремонт лобзика будет проще сделать, если знать, из чего состоит этот инструмент, и как он работает. Зная конструкцию и принцип функционирования, не возникнет никаких трудностей с ремонтными работами. Первоначально выясним главные составляющие рассматриваемого электроинструмента:

1. Корпус — обычно он представлен из ударопрочного пластика. Это основа прибора, внутри которой располагаются составные детали
2. Электромотор — это двигатель переменного тока коллекторного типа
3. Редукторный узел — передаточный механизм, посредством которого происходит превращение вращательной энергии в возвратно-поступательные движения
4. Шток или штифт со шпинделем для закрепления рабочих насадок. Шток представляет собой цилиндрический вал, который соединен с пластиной. Вал находится внутри неподвижной рамки, в которой происходит его перемещение

Все эти детали представляют собой электроинструмент, посредством которого можно распиливать листовые материалы из дерева, металла, пластика и даже бетона. Для этого применяются соответствующие виды пильных полотен, которые крепятся в патроне (шпинделе) электроинструмента. Лобзик применяется не только для прямого реза, но еще и для вырезания фигурных отверстий в листовом материале.

Принцип работы электрического лобзика заключается в трансформации электрической энергии в механическую силу. Схема работы рассматриваемого электроинструмента заключается в том, что на электродвигатель подается переменный ток, посредством которого начинает вращаться якорь. На валу якоря закреплена шестерня, посредством которой происходит передача вращательных движений на редуктор. Редуктор маятникового типа соединен со штоком, который движется вверх и вниз. При закреплении полотна в шпинделе инструмента, оно будет совершать аналогичные возвратно-поступательные движения, обеспечивая распиливание материала.

Для упрощения работы и расширения функционала инструмента, в конструкции лобзика устанавливается пусковая кнопка, регулятор оборотов и прочие дополнительные функции. При эксплуатации инструмента возникают его поломки, которые можно устранить двумя способами:

• Отремонтировать путем очистки, смазывания или доработки
• Замена — это наиболее распространенный способ ремонта, так как при поломке редуктора, штока или двигателя, они нуждаются в использовании новых деталей

В материале описаны все виды поломок электролобзиков, а также их способы самостоятельного ремонта. Чтобы отремонтировать лобзик, вовсе не обязательно для этого сдавать инструмент в мастерские и сервисные центры. Однако помните, что если гарантийный срок еще не закончился, то лучше не торопиться заниматься самостоятельным ремонтом, так как эта обязанность производителя или реализующей фирмы.

Это интересно! Любой ремонт электроинструмента начинается с его разборки, но в материале описаны способы, как можно отремонтировать лобзик не разбирая его.

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Техническое обслуживание и профилактика лобзика

Как и всякое техническое устройство, электролобзик нуждается в профилактическом обслуживании. По истечении гарантийного срока нужно провести несколько несложных операций и срок годности инструмента снова продлится на год или два, в зависимости от интенсивности эксплуатации.

1. Заменить графитовые щётки на коллекторе электродвигателя.
2. Провести ревизию токопроводящих проводников, в том числе сетевого шнура. При обнаружении повреждений и износа — заменить.
3. Очистить внутреннюю полость инструмента от пыли, мусора и стружки.
4. Заменить смазку в механических узлах — подшипниках и редукторе.

Самостоятельной заточкой пилок сегодня редко кто занимается. Особенно, если полотно имеет трёхгранные зубья, имеющие повышенную проходимость и выброс стружки. В домашних условиях такой зуб заточить невозможно. Более того, такие попытки могут привести к тому, что лобзик начнёт бить, повысится уровень вибрации. Вслед за этим разобьётся гнездо пилкодержателя, что приведёт к появлению люфта ведущего штока. Затупившаяся пилка просто заменяется. Благо, цены на них доступные.

Как разобрать лобзик смотрите в приведённом ниже видео.

Видео: Разборка и смазка электролобзика

Если вы не чувствуете уверенности в своих силах, лучше прибегнуть к помощи специалистов.

Как сделать направляющую для лобзика чтобы ровно пилить

Простое решение проблемы, если лобзик криво пилит — надо воспользоваться направляющей рейкой. Если стоимость оснастки не устраивает, то сэкономить на покупке можно путем самостоятельного изготовления направляющей для лобзика. При ее изготовлении ничего сверхъестественного нет, и с этой задачей справится любой любитель. Принцип изготовления направляющей для лобзика имеет примерно следующий вид:

1. Для начала надо подыскать прямую рейку из ДВП или ДСП, толщина которой должна быть не менее 5 мм. Вместо рейки можно использовать уровень, правило или стальной профиль
2. Для закрепления рейки понадобится воспользоваться струбцинами в количестве минимум 2 штук или саморезами
3. На этом направляющая для лобзика своими руками готова, и остается опробовать ее в действии. Ниже на фото приведен пример направляющей с канавкой для прохождения пильного полотна

Чтобы воспользоваться самодельной заготовкой, необходимо первоначально начертить линию распила, а затем провести параллельную ей разметку на одинаковом расстоянии от исходной. По этой разметке прикладывается направляющая, которая служит упором для подошвы инструмента. В таком виде производится пиление.
