Как определить, возможен ли ремонт
Перед тем как отремонтировать аккумулятор шуруповерта в домашних условиях, необходимо разобраться, можно ли вообще заниматься его ремонтом. Чтобы это понять, придется разобрать электроинструмент и аккуратно извлечь из него аккумуляторные «банки».
Извлеченные ячейки надо перебрать и разложить перед собой в ряд. После этого надо каждый элемент поочередно проверить мультиметром. Напряжение должно составлять около 1,4 В. Если на одном из компонентов это значение отличается на 0,5 В в большую или меньшую сторону, значит этот элемент необходимо заменить. Следовательно, такой аккумулятор удастся отремонтировать.
Замена старых элементов питания
Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.
Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.
Сборка
Собирается аккумулятор в обратном порядке. Элементы устанавливаются на место, при необходимости восстанавливаются электрические соединения с внешними контактами. Дальше собирается корпус.
Собранную АКБ надо зарядить небольшим током (0,1..0,2 от емкости), потом дать вылежаться несколько часов для стабилизации саморазряда. Далее батарею надо разрядить на работающем шуруповерте. Процесс следует повторить 2-3 раза, чтобы выровнять заряд всех ячеек. После этого можно пользоваться электроинструментом в обычном порядке.
В завершении видео: Замена старых NI-CD аккумуляторов в шуруповёрте интерскол.
Не стоит воспринимать обзор, как буквальное руководство к действию. Ситуации в каждом случае индивидуальны – по конструкции АКБ и по степени выхода из строя ее составляющих. Пользуясь общими принципами, изложенными выше, можно самостоятельно выполнить замену элементов питания в любом шуруповерте, и инструмент прослужит еще долгое время.
Определение неисправности и восстановление аккумулятора шуруповерта
С чего начать ремонт неисправного аккумулятора
Первым делом необходимо подзарядить аккумулятор, после чего вскрыть корпус, внутри которого и находятся банки. Если они не спаяны между собой, а имеют форму обычной батарейки типа «АА», то стоит попробовать подогнуть клеммы. Иногда это помогает. Если нет, придётся воспользоваться мультиметром.
ФОТО: motonoob.ruМультиметр – незаменимая вещь при подобных ремонтах
Переключателем необходимо выставить нужное напряжение (постоянное) и проверить каждую из банок. Если никаких различий нет, значит, проблема в «эффекте памяти». У неисправной банки заряд будет значительно ниже. Её придётся поменять, хотя существует способ попытаться воскресить банку при условии, что она никель-кадмиевая, но об этом немного позже.
ФОТО: izdoski.comВот и найдена неисправная банка, нужно убрать её в сторону и попытаться восстановить
Понятно, что покупка банок тоже довольно затратна. Однако если для домашнего мастера на данный момент время не играет большой роли, можно заказать их на китайских ресурсах. Цены там значительно ниже, особенно если брать партиями по 10 шт. в упаковке. Ведь подобные вещи всегда пригодятся. А никель-металлгидридные элементы к тому же подходят и на большинство аккумуляторов ноутбуков, которые тоже устроены подобным образом.
ФОТО: seven.dealsПримерно такими упаковками никель-металлгидридные элементы можно заказать из Китая
Статья по теме:
Особенности эксплуатации
Во время постоянной эксплуатации Ni-Cd батарей постепенно снижается разрядная емкость и напряжение. Существуют основные причины, которые объясняют эти процессы:
- снижение активной массы и ее последующее распределение по электролитам;
- истончение основной поверхности отрицательных и положительных электролитов;
- изменение размера и консистенции электролита;
- процессы, вследствие которых начинает происходить потеря кислорода и воды;
- появление утечек напряжения по причине появления дендритов в Cd.
Также эти процессы отмечаются, если эксплуатируются Ni-MH аккумуляторы. Отличие заключается лишь в применяемом материале электролита.
Все эти процессы снижают емкость и ухудшают проводимость. В некоторых случаях происходит разрыв контакта отрицательного и положительного электролита. Вследствие этого батарея больше просто не подает никаких признаков жизни.
Неисправности и ремонт зарядного устройства для АКБ
Чтобы произвести ремонт зарядки, необходимо иметь хотя бы минимальные знания в радиоделе, а также прибор для “прозвонки” радиодеталей устройства — тестер. Все зарядные устройства для шуруповертов похожи между собой и имеют следующие узлы:
- низковольтную часть, включающую в себя выпрямитель преобразователя, а также схему, которая обеспечивает подачу питания для зарядки АКБ;
- понижающий инвертор;
- сетевой выпрямитель.
Сетевые выпрямители можно назвать самыми выносливыми элементами зарядников, если их правильно эксплуатировать. Но если зарядка предназначена для работы от электросети 120-130 В, и во время подключения ее через конвертор сгорает предохранитель, то чтобы починить ее, неисправность следует искать именно в выпрямителе. В зарядных устройствах, работающих от 220 В, часто горят высоковольтные транзисторы инвертора. В то же время, остальная электроника зарядки и выпрямитель инвертора выходят из строя очень редко. Также причиной того, что не работает зарядное устройство, можно считать пробитые или вздутые конденсаторы.
Все составляющие электронной схемы зарядки необходимо проверять тестером. Чаще всего, оказывается неисправным конденсатор выпрямителя. Даже если при визуальном осмотре вы увидите вздувшиеся электролиты, их необходимо перепаять, заменив на исправные аналоги. Далее, установив предохранитель с нужным номиналом, можно проверить работу платы в режиме зарядки АКБ. Если проблем не обнаружено, показатели тока и напряжения находятся в пределах нормы, то плату можно монтировать в корпус.
Если плата зарядного устройства все равно отказывается работать, и зарядка батареи не происходит, тогда необходимо искать неполадки дальше. Исправность предохранителя, а также наличие напряжения на конденсаторе свидетельствует о том, что неисправность находится в инверторе. Диагностика инвертора является сложной задачей и требует наличие определенного опыта, а также специальной аппаратуры — осциллографа. Если опыта и аппаратуры нет, то отремонтировать зарядку можно, поочередно проверяя все радиодетали, меняя транзисторы и микросхемы преобразователя, и каждый раз проверяя плату на работоспособность.
Также при визуальном осмотре можно заметить и пробитые диоды. Они будут отличаться своей желтизной вследствие перегрева. Если хотя бы один диод (диодного моста) пробивает, он коротит на себя трансформатор. Случившееся вызывает перегрев остальных диодов, вследствие чего возникает перегрев обмоток трансформатора и их межвитковое замыкание. Поэтому нужно проверить тестером все подозрительные диоды и обе обмотки трансформатора. Проверка чаще всего показывает обрыв на первичной обмотке.
Стоит знать, что практически во всех трансформаторах такого типа стоит тепловая защита, которая срабатывает при температуре 130°С. Обычно этот датчик находится под верхними слоями изоляции трансформатора. Если заменить датчик нечем, то на свой страх и риск можно просто спаять ножки датчика, исключив обрыв. Далее, следует вернуть снятую с обмоток изоляцию на место и проверить работоспособность зарядного устройства. В большинстве случаев, данная неисправность трансформатора устраняется довольно простым способом.
Перестройка под литий-ионный источник питания
LiIon источник питания, по сравнению с никель-кадмиевым, обладает лучшими потребительскими свойствами. Такой АКБ легче, устойчив к глубокому переразряду, имеет большую ёмкость, меньшее время зарядки. Если владелец планирует замену батареи в домашних условиях, ему придётся учитывать ряд особенностей.
Для восстановления можно использовать как новые элементы питания, так и старые, например, из сломанного ноутбука.
Паять LiIon АКБ нельзя. Соединение осуществляется контактной сваркой (выполнить ремонт аккумуляторов для шуруповерта таким способом дома практически невозможно) либо никелированной лентой. Выходы рекомендуется делать потолще, изолировать их термоусадочной плёнкой.
Замена банок на литий-ионный источник питания.
Проверка аккумулятора шуруповерта
Для определения реальных основных параметров аккумулятора проводится проверка.
элементы аккумулятора могут изменить свою емкость
Проверку аккумулятора шуруповерта осуществляют при полной зарядке. Полная проверка проходит в несколько этапов.
Инструменты для проверки
Проверку электрического накопителя можно произвести при помощи:
- вольтметра постоянного напряжения на 15 В;
- амперметра и вольтметра постоянного тока;
- тестера;
- мультиметра.
Из инструментов следует обзавестись:
- плоскогубцами;
- отверткой;
- ножом;
- паяльником.
Первый этап проверки
Показания снимаются периодически
Так, спустя полчаса после начала зарядки значение напряжения будет 13 В. Если измерить еще через полчаса, то напряжение будет равно 13.5 В. Через 2 часа после начала зарядки напряжение уже будет около 14 В. Это говорит о том, что достигнут максимум. У полностью заряженного аккумулятора напряжение имеет значение равное 17 В.
Оценить качество накопителя можно, измерив ток во время процесса зарядки. Если аккумулятор в хорошем состоянии, то для него характерен устойчивый рост тока в 1 час в течение процесса зарядки. Прохождение значения тока отметки в 1 А говорит о нормальном функционировании накопителя.
некоторые элементы в аккумуляторе являются нерабочими
По результатам первой проверки можно составить начальное впечатление о работоспособности аккумуляторных элементов. Это поможет установить необходимость в разборке аккумулятора.
Проверка под нагрузкой
Для ответа на вопрос в течение какого времени разрядится аккумулятор следует произвести проверку накопителя под нагрузкой. Нагрузку нужно выбирать исходя из мощности накопителя. Если она неизвестна, то считается что мощность нагрузки равна половине произведения силы тока, который отдается аккумулятора при работе, на напряжение накопителя. Как правило, это значение принимается равным 35–40 Вт. Таким образом, в качестве нагрузки можно применить автомобильную фару (35 Вт) или воспользоваться спот-лампой на 12 В с такой же мощностью.
в аккумуляторе имеется поврежденный элемент
Проверка элементов питания накопителя
Итак, пусть окажется, что с помощью предварительных проверок было установлено наличие неисправных элементов в накопителе. Тогда необходимо разобрать аккумулятор и извлечь последовательно соединенные элементы питания — «банки». Как уже говорилось выше, аккумулятор состоит из 10–12 таких элементов с напряжением в 1.2 В.
После осмотра следует провести измерение напряжения каждой из «банок». Напряжение одного элемента не должно быть меньше 1.2 В. При проведении измерений аккумуляторные элементы следует отключать от соединений со всякого рода датчиками. Прибор для измерения подключается к полюсам батареи. «Банки» с пониженным напряжением подлежат замене. Если при простом измерении не было выявлено несправных элементов, следует померить «банки» под нагрузкой.
Проверка по величине сопротивления
Способность к нормальному функционированию каждой батареи можно проверить, сравнив «банки» по внутреннему сопротивлению. Определяется величина путем деления рабочих параметров напряжение на силу тока и вычетом сопротивления нагрузки.
В качестве нагрузки следует взять резистор сопротивлением в 10 Ом
Для лучшего понимания приведем примерные расчеты. Допустим, в ходе измерения под нагрузкой получены данные для одной «банки»: рабочее напряжение — 1.19 В и рабочая сила тока — 112 мА. Перед тем как произвести вычисление не забываем перевести значение силы тока из мА в А — 0.112 А. Производим соответствующие действия (1.19/0.112) — 10 = 0.63 Ом. Напомним, что вычитаемое в нашем выражении это сопротивление нагрузки резистора (10 Ом).
Проверка остальных параметров
Каждый вид аккумулятора обладает определенной величиной саморазряда.
Так, в течение месяца хранения:
- никель-кадмиевый аккумулятор может разрядиться на 20%;
- никель-металлогидридные — 30 %;
- литий-ионный накопитель — до 8 %.
Проверка элементов электропитания на наличие «эффекта памяти» осуществляется путем полной зарядки аккумулятора и полной его разрядки. Производят несколько циклов заряд-разрядки (3 или 4). Разрядку аккумулятора можно осуществлять при помощи лампы в 12 В. В ходе действий производят измерения остаточного рабочего напряжения и напряжения холостого хода. После многократного повторения циклов «эффект памяти» исчезнет.
Быстрая проверка аккумулятора при помощи мультиметра + (Видео)
Поскольку элементы питания имеют последовательную схему соединения, важно знать, что когда батареи находятся в заряженном состоянии, их напряжение, протестированное мультиметром, должно быть идентичным. Для правильного определения неисправного звена, следует переключить тестер в режим изменения постоянного тока, и произвести замеры каждой батарейки (банки) в системе
Если в вашем случае используются ni cd аккумуляторы, то номинальное напряжения каждого из блоков должно составить примерно 1,2 В. В ситуации использования Li Ion батарей, показатель напряжения должен быть в районе 3,6 В.
В общем, для правильной инициализации неисправности, весь аккумуляторный блок сначала подвергается максимальной зарядке в течение 6-ти часов. Затем производится соответствующий замер мультиметром, опираясь на вышеизложенные показания для разных типов батарей. Если на данном этапе искажений не обнаружено, то аккумулятор подключается к нагрузке, с целью его полной разрядки.
Убедившись в том, что аккумуляторный блок разрядился, необходимо вновь произвести замер мультиметром каждой питающей батареи в системе. Это позволит с большой долей вероятности обнаружить непригодные «банки». Показания мультиметра в таких блоках будет находиться ниже 0,5-0,7 В. Если у вас в наличие есть аккумуляторные блоки на замену, то реанимация всей схемы устраняется путем банальной перепайки, извлекая отслужившие элементы с заменой их на новые.
Пайка – самый сложный момент + (Видео)
На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.
Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.
Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.
Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.
Немного о бренде «Макита».
В нашей статье речь пойдет о шуруповерте«Макита». Вы узнаете: Как сделать ремонт шуруповерта своими руками , так же мы рассмотрим самые распространенные поломки.Но прежде, чем мы перейдём к самому инструменту я расскажу немного вам об истории создания компании. Она основана в 1915 году в японском городе Нагоя. Ее основателем был Масабуро Макита, и несколько молодых людей единомышленников, основали компанию Makita Electric Works. Занималась компания продажей и ремонтом осветительного оборудования, так же производили ремонт трансформаторов и электромоторов. Вся компания изначальна размещалась в гараже. С годами компания «Макита» значительно расширяла свои производственные площади и ассортимент электроинструмента. С годами имя стало для всех нарицательным и люди по всему миру знают, и доверяют японскому качеству.
Аккумулятор для шуруповерта
Стоит отметить, что аккумуляторы практически для всех марок шуруповертов, независимо, в какой стране они производятся, имеют схожее устройство. Но каждый тип батарей имеет свои определенные свойства.
Если аккумулятор разобрать, то можно увидеть, что его устройство состоит из отдельных элементов, подключенных в общую цепь последовательно. Многие должны помнить еще со школьной скамьи, что у зарядных элементов, подключенных последовательно в одну электрическую цепь, увеличивается общая мощность.
Виды батарей
Никель-гидридная батарея
Имеет довольно высокую емкость, благодаря чему одной полной зарядки может хватить на 1500 циклов работы. Но при этом, ему требуется постоянная зарядка. Также этот тип батарей не рекомендуется использовать при низкой температуре воздуха.
Никель-кадмиевые батареи
Практически самые дешевые аккумуляторы с номинальным напряжением 12,5 V. У них небольшая емкость, поэтому разрядка происходит довольно быстро. Но их нельзя подзаряжать. Поэтому для продления срока работы этих батарей, их рекомендуется перед зарядкой, полностью разрядить. Достоинство никель-кадмиевых батарей – быстро заряжаются, при правильном уходе довольно долго эксплуатируются и хорошо работают при низкой температуре.
Литий-ионные батареи
Они имеют большую емкость, быстро заряжаются. Можно в любой период свободно делать подзарядку аккумулятора, но нельзя доводить его до полной разрядки. Также не рекомендуется использовать при низких температурах. Не переносят долгого хранения без периодичной разрядки и подзарядки (через определенное время хранения рекомендуется аккумулятору давать нагрузку).
Корпус аккумулятора
На корпусе аккумулятора имеется два контакта, обозначенных как плюс/минус для питания шуруповерта и 2 контакта для зарядки. К одному из зарядных контактов подключен термистор, в обязанность которого входит защита аккумуляторной батареи от перегревания во время зарядки. Термистор полностью отключает или понижает силу зарядного тока при нагреве батарей до температуры 50-60 градусов. Нагрев батарей часто происходит при интенсивной, так называемой «быстрой» зарядке.
Причины неисправности
Выход аккумуляторной батареи из строя возможен по разным причинам. Поэтому перед тем как попытаться ее восстановить, следует убедиться в целесообразности этого действия. Может случиться так, что трудоемкость и понесенные затраты на ее ремонт обойдутся дороже новой покупки.
Например, частым источником проблем, из-за которой батарея перестает работать – это ее длительный срок службы. У некоторых видов аккумуляторов, через некоторый период времени, снижается емкость батарей, и они при работе быстро разряжаются. Естественно, что в этом случае, скорее всего, восстановить их работоспособность не удастся.
Также существуют и некоторые другие неисправности:
- повреждена контактная пайка между батареями;
- выход из строя термистора;
- выход из строя некоторых батарей аккумулятора.
Виды аккумуляторных банок
Разобрав корпус, вы увидите некоторое количество батареек, соединённых между собой металлическими пластинами. Сразу сделайте фото или зарисуйте. Вам надо будет с точностью воссоздать всю последовательность. Затем можно извлечь батареи, чтобы определить их тип и параметры. Параметры обычно указываются на корпусе, так что проблем не возникает. Типы тоже описаны. В бытовом электроинструменте ставятся никелевые или литиевые. Но они могут быть разными.
Никель-кадмиевые, Ni-Cd. Наиболее распространённые ранее. Стандартная банка имеет заряд 1,2 V, Набрав 10 таких банок получаем требуемые обычно 12 В с приличной ёмкостью в ампер часах. Недостаток — эффект памяти, который выражается в том, что батарея «запоминает» самый низкий уровень заряда/разряда. Следующий её «максимум» будет не больше этого диапазона. Так, постепенно, ёмкость аккумулятора снижается. Второй недостаток — длительное время заряда.
- Никель-металл-гидридные Ni-MH. Такие батареи обычно также имеют заряд 1,2 В. Меньше подвержены эффекту памяти, но заряжаются еще дольше, боятся низких температур, со временем теряют емкость.
- Никель-металл-гидридные – Ni-MH. Такие батареи обычно также имеют заряд 1,2 В. Меньше подвержены эффекту памяти, но заряжаются ещё дольше, боятся низких температур, со временем теряют ёмкость.
- Литий-ионные – li-ion. Разрешён при зарядке неполный разряд и эксплуатация с неполным зарядом. Лучше переносят отрицательные температуры. Положительный момент — стандартный заряд одной банки 3,6 вольт, малое время заряда. Минус – высокая цена.
- Литий-полимерные. Обладают повышенным зарядом, не имеют «эффекта памяти». Недостаток в том, что они не могут быть восстановлены. То есть, просто-напросто выбрасываются и ставятся новые.
Характеристики АКБ шуруповерта разного типа
Для замены банок нужно брать аналогичные. У NiCd и NiMh взаимозаменяемость допускается. Если у вас изначально аккумулятор на литиевых банках, альтернативы нет. Комбинировать NiCd, NiMh и Li—Ion невозможно, так как разные напряжения, токи и время заряда.
Как можно еще восстановить элементы аккумулятора
В случае когда по какой-либо причине не удается восстановить батарею заменой неисправных банок, можно попытаться их реанимировать. Только следует учесть, что этого невозможно сделать с литий-ионными банками. Реанимировать можно только батареи с никель-кадмиевыми элементами.
Осуществить реанимацию можно двумя способами:
- с помощью тисков, пассатиж или молотка произвести уплотнение сжатием банок с выявленным дефектом;
- сделать прошивку неисправных банок под большим напряжением.
Восстановление банок
Не следует выбрасывать банки, которые не прошли проверку. Часто причина их неисправности – это выкипание электролита или вытекание дистиллированной воды. Это происходит сквозь уплотняющую резинку между средней шиной батарей и ее корпусом. Электролит обычно выкипает при интенсивной зарядке.
Чтобы проверить, можно ли ее восстановить, необходимо попытаться зарядить батарею, которая показывает полный «нуль», импульсным напряжением 12 V, пропущенным через сопротивление в 40-50 Ом. Но при этом нужно внимательно следить, чтобы она не перегрелась. После произведенной зарядки проверить напряжение, и если его по-прежнему нет, тогда аккумулятор подлежит полной утилизации.
Если в батарее после зарядки появилось небольшое напряжение, значит, ее еще можно восстановить. Чтобы пополнить выкипевший электролит, в боковой поверхности просверливается небольшое отверстие, в которое может поместиться только игла от шприца. Через это отверстие в батарею шприцем закачивается вода или новый электролит. Просверленное отверстие заделывается силиконом, и ее можно попытаться зарядить через сутки.
Устранение «эффекта памяти»
Часто аккумулятору нужно восстановление после приобретения эффекта памяти, появляющегося у него после многократных коротких подзарядок, когда не производится его полная зарядка. Эта болезнь распознается достаточно просто. Батарея очень быстро разряжается после полной зарядки, но после небольшого перерыва может снова возобновить свою работу на короткий срок. Проблема частично решается следующим способом:
Рекомендуется полностью зарядить батарею с помощью небольшого напряжения. После этого, применяя минимальные нагрузки, ее следует разрядить. Минимальные нагрузки обеспечивают медленную (плавную) разрядку батареи, которая позволяет просадить целиком все ее пластины и наружный слой.
Для разрядки лучше всего использовать лампочку на 12 V, которая подсоединяется к боковым клеммам аккумулятора. Новую зарядку можно производить после того, как лампочки перестанет гореть.
Перед тем как использовать аккумулятор для работы, вышеописанную процедуру рекомендуется повторить в течение 3-5 раз. После этого емкость батареи, возможно уменьшиться, но использование такого метода восстановления, является довольно успешным и может продлить её службу как минимум ещё на некоторое время.
Справка

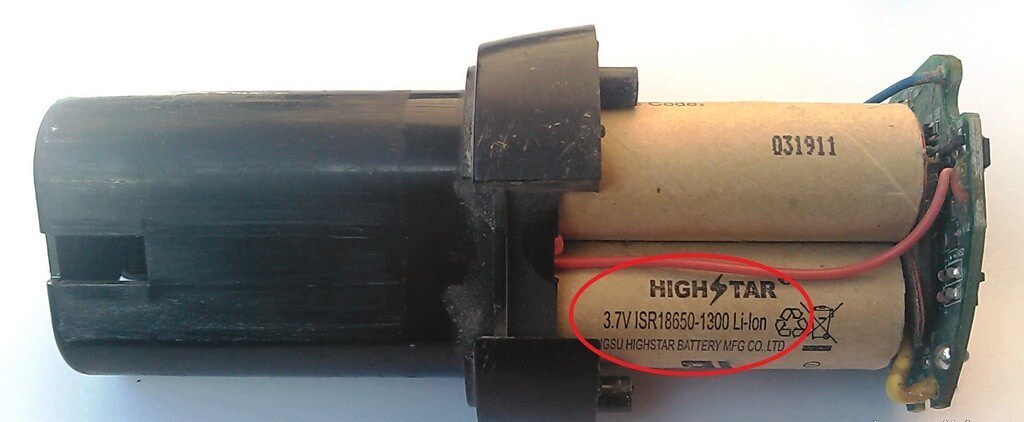

Если после разборки аккумулятора невозможно прочитать на элементах батарей их маркировку, а без определения данных, качественный ремонт практически невозможно произвести, необходимо обратить внимание на обозначение материала их изготовления:
- батареи никель-кадмиевые, обозначаются символами Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
- никель-металл-гидридные элементы обозначены как Ni-Mh. А указанное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
- аббревиатура Li-Ion соответствует литий-ионному аккумулятору с напряжением 3,6 V.
Важно
При подборе новых элементов питания для замены вышедших из строя, следует обращать внимание на их размеры и данные, которые максимально должны совпадать с оригиналами
Общие рекомендации по ремонту
Для ремонта аккумуляторной батареи потребуются измерительные приборы – амперметр на 2 А, вольтметр на 2 и 15 В, тестер, омметр и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.
Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.
Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.
Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.
Рекомендации по правильному использованию аккумуляторов разных типов для электроинструмента
Для того, чтобы аккумуляторы прослужили максимально долго, и к процедуре восстановления пришлось прибегать как можно реже, стоит придерживаться следующих правил.
Для Ni-Cd:
- Ставьте аккумуляторы на зарядку только после того, как он полностью разрядится. Это состояние легко отследить: электромотор уже «не тянет» на низком токе. Закрутить саморез или отпилить пруток уже не получается.
- Заряжайте аккумуляторы до полной ёмкости. Если снимать их с заряда раньше, эффект памяти понемногу уменьшит ёмкость, и батарею придётся «разгонять» мощным током.
- Если у вас устройство без автоматического отключения (не загорается сигнал о конце зарядки), то рассчитайте время полного заряда, разделив ёмкость аккумулятора в ампер-часах на силу тока зарядного устройства.
- Если дрель или болгарка долго не используются, их лучше полностью разрядить и хранить при температуре ниже 20 градусов.
Для Ni-Mh:
- Дозаряжать батарею можно в любой момент, и на 70% и на 30% заряда. Правда, это можно делать только «по свежим следам». Если устройство хранилось так больше недели, нужно его всё-таки полностью разрядить.
- Хранить никель-металлогидридные элементы питания следует полностью заряженными при низкой, но не нулевой температуре. Именно такие условия созданы в бытовом холодильнике. Не забудьте поместить батарею в герметичный зип-пакет.
- Если аккумуляторы разрядились в ноль, реанимировать их будет очень сложно. Поэтому периодически извлекайте батарею из холодильника и замеряйте напряжение. Для номинальной 12-вольтовой оно не должно опускаться ниже 10 В.
Для Li-Ion:
- Элементы на основе лития можно хранить в обычных условиях при комнатной температуры. Их саморазряд очень низкий.
- Не старайтесь полностью разрядить литий-ионную батарею. Это для неё вредно. Впрочем, контроллер не позволит сбросить напряжение до критической отметки. Рекомендуется ставить аппарат на зарядку сразу после работы.
- Перезарядить литиевый элемент при работе «родного» зарядного устройства невозможно — по достижении нужной отметки ток перестаёт течь.
Проверка и диагностика аккумуляторной батареи шуруповерта
Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.
С помощью мультиметра
После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.
Здесь крышка приклеена
В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.
После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

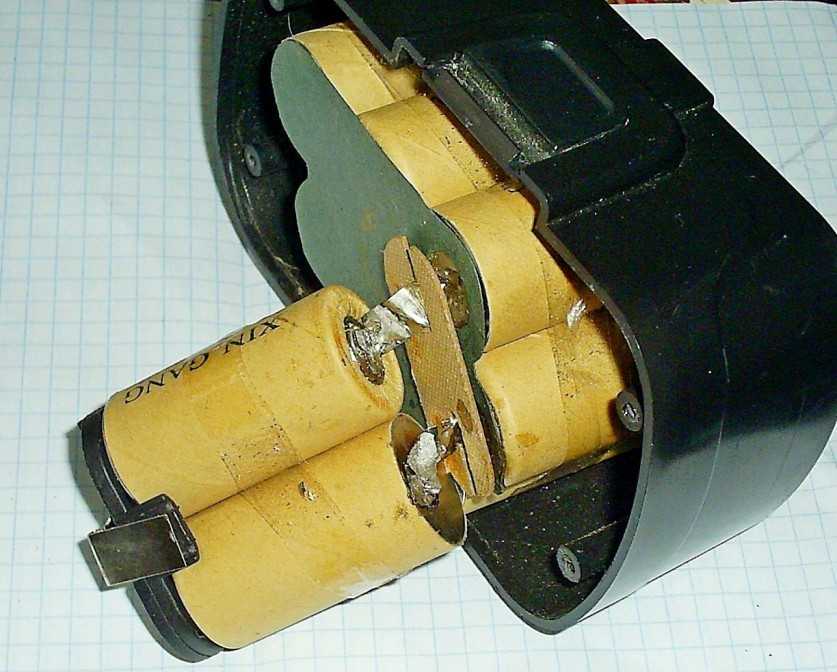

Так выглядит разобранный АКБ
Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.
Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.
Тестирование батареек мультиметром
Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания. Подключение такое:
- два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
- чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.
Тестирование мультиметром
Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.
Проверка методом нагрузки
Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.
Проверка делается так:
- Полностью зарядить АКБ шуруповерта.
- Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
- Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.
Диагностика с автолампочкой
