Как правильно регулировать карбюратор бензопилы

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Регулировка карбюратора китайской бензопилы своими руками

Есть модели карбюраторов, которые не удастся отрегулировать. У них нет соответствующих винтов. Также продаются агрегаты с одним винтом, отвечающим за холостой ход.

Если доступна полнофункциональная регулировка карбюратора, установленного на китайской бензопиле, то можно настроить обороты:

  • на минимуме (L);
  • на максимуме (H);
  • на холостом ходу (T).

Яндекс.Картинки

Необходимые инструменты

Обычно регулировка возможна с помощью одной отвертки. Но иногда возникает необходимость воспользоваться тахометром, а в некоторых случаях – специальным ключом.

При выборе подходящего инструмента учитывайте следующее:

  • отвертка – преимущественно плоская, но встречаются и другие варианты, например крестообразная;
  • тахометр – точная настройка;
  • спецключ – профессиональный инструмент сервисных центров.

Алгоритм регулировки карбюратора

Отдельная покупка карбюратора зачастую предполагает его обязательную настройку. Если же он изначально был установлен на бензопиле, то его регулировка не должна вызывать сомнений, так как на заводе она всегда точная.

Для каждой пилы характерны свои особенности, включающие в себя определенный набор частых поломок. Иногда кажется, что проблема в карбюраторе, но необходимо сначала исключить другие неисправности, а затем заниматься регулировкой этого агрегата.

Этапы регулировки с соблюдением шага в 1/4 оборота в любую из сторон:

  1. Найти винты регулировки. Где-то для этого необходимо открутить крышку, а где-то придется разбирать корпус. H и L расположены рядом, а Т – на удалении от них.
  2. Закрутить H и L до отказа.
  3. Выкрутить H и прибавить газу, чтобы отрегулировать подачу топлива. Нехватка смеси приводит к тому, что двигатель глохнет при его разгоне, поэтому необходимо увеличение ее поступления. Если пила стала лучше работать, то выкрутить еще, если хуже, то закрутить.
  4. Закрутить H, чтобы отрегулировать инструмент, если бензопила начала работать как на холостом ходу. Здесь явно имеется переизбыток топлива.
  5. Отрегулировать максимальные обороты посредством тахометра. Нужная информация находится в техническом паспорте.
  6. Выкрутить L в случае появления дыма. Если дымит и дальше, а двигатель разгоняется, то еще выкрутить L.
  7. Прогнать бензопилу на всех рабочих режимах. Для этого дать ей остыть, а затем только запустить. Сначала на холостом ходу. Если все работает нормально, увеличить нагрузку.

После основной настройки потребуется отрегулировать холостой ход.

Регулировка холостого хода

За эту регулировку отвечает винт T. Если его закручивать, обороты будут повышаться, если откручивать – уменьшаться. Здесь шаг настройки прежний – 1/4 оборота.

  1. Прогреть двигатель. На это придется потратить около 5 минут.
  2. Выкрутить T так, чтобы минимальные обороты стали устойчивыми.
  3. Резко дать газу. Если появится сильный дым, значит смесь слишком насыщена топливом. Чтобы отрегулировать этот момент, следует закрутить T.

Если требуется, чтобы регулировка карбюратора бензопилы была проведена с максимальной точностью, то здесь не обойтись без тахометра.

Нюансы, которые возникают в процессе

Сильное выкручивание винта L при регулировке приводит к переизбытку воздуха в топливной смеси. Это провоцирует перегрев поршневой группы, которая долго не проработает в таких условиях.

Карбюраторы, приобретаемые отдельно, нужно отрегулировать сразу после установки, так как производитель зачастую настраивает их по своему усмотрению.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала

Регулировка

При покупке новой бензопилы, карбюратор Stihl MS 250 не требует регулировки – все настроено с завода и готово к работе! Она требуется только после определенного времени эксплуатации, в результате которой, износились или сломались его детали.

Когда регулировать?

Первый признак того, что карбюратор необходимо прочистить и отрегулировать – черный (обогащенная смесь) или очень светлый (обедненная смесь) нагар на свече каления. При нормальных регулировках, оптимальном соотношении бензина с маслом и правильно отрегулированной подачи топлива в камеру внутреннего сгорания, нагар на свече, будет серо-кирпичным.

Необходимые инструменты

Для регулировки потребуется инструмент, имеющийся у каждого: набор отверток, набор рожковых ключей.

Из материалов, понадобится ветошь, керосин (бензин) для промывки деталей.

Тахометр – для точной настройки оборотов карбюратора. Вещь важная, но можно обойтись и без нее.

Подготовка

Перед регулировкой карбюратора проводят профилактическое обслуживание агрегата:

  1. Прочищается воздушный фильтр;
  2. Чистится весь карбюратор;
  3. Прочищается и промывается двигатель от пыли и грязи;
  4. Настраивается цепь;
  5. Чистится или меняется свеча зажигания.

Инструкция по настройке

Пошаговый алгоритм регулировки карбюратора Zama C1Q-S85 на бензопиле Stihl MS 250:

  1. Необходимо после остановки двигателя полностью закрутить винты «H» и «L», а затем открутить каждый на один полный оборот.
  2. Далее следует завести двигатель — бензопила должна проработать на холостом ходу 5-10 минут.
  3. Регулировкой винта «H» нужно добиться максимальных оборотов двигателя (14 000 оборотов в минуту) при полностью выжатой ручке газа. Для точного определения оборотов двигателя воспользуйтесь тахометром для бензопилы. Если его нет, настройку следует производить на слух – нужно выставить максимальные обороты и затем снизить их примерно на 20-25%.
  4. Винтом «LA» необходимо настроить обороты холостого хода таким образом, чтобы цепь на шине слегка вращалась, а затем нужно открутить винт LA» на 1/4 оборота.
  5. Если бензопила глохнет или обороты постоянно меняются, нужно открутить винт «L», при этом обороты двигателя должны повышаться.
  6. Дальше винтом «LA» выставляют оптимальные обороты холостой работы двигателя, при этом Stihl MS 250 должна работать на 2600 оборотах в минуту. Это обороты холостого хода.

Если карбюратор или цилиндр подсасывают воздух, то эти процедуры могут не помочь. Воздух может попадать в двигатель через прохудившуюся прокладку карбюратора, на сальниках коленчатого вала или на ускорительном насосе.

Как устранить эту неисправность, смотрите в видео ниже, автор также рассказывает про регулировку карбюратора Zama C1Q-S85. В примере бензопила плохо заводится, а при работе глохнет

Видео по настройке

Также предлагаем познакомиться с еще одним интересным видео, автор которого наглядно показывает как отрегулировать карбюратор на бензопиле Stihl MS 250.

Регулировка карбюратора бензопилы Партнер 371. Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Итак, давайте начнем!

Что же вам понадобиться?

  • Во-первых, инструкция по эксплуатации самого устройства.
  • Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
  • В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных  – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

  1. Разболтались фиксирующие винты
  2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
  3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

  • Низких оборотов – L
  • Высоких – H
  • Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

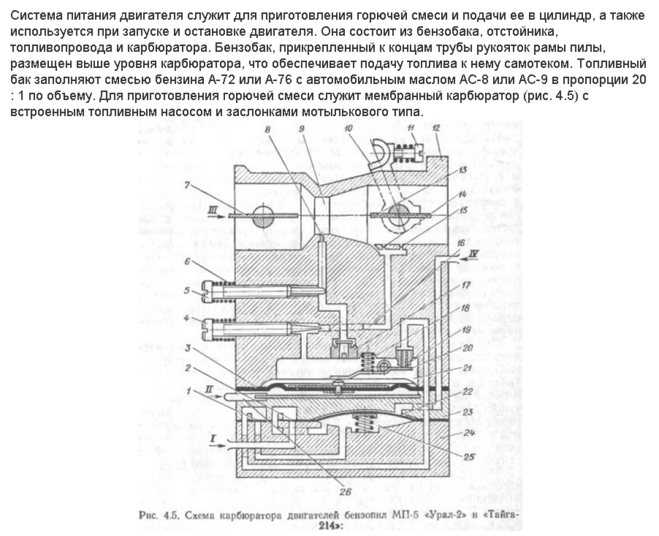

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго  с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.

Большинство бензопил разных брендов, представленных сегодня на российском рынке, произведено в Китае. Даже известные европейские производители имеют производства по своим технологиям, но на территории КНР. Бензопилы сборки в ЕС и США у нас встречаются только в фирменных центрах. Поэтому, когда речь идет о карбюраторах на китайских бензопилах, подразумевается, что они установлены на большинстве цепных бензиновых пил.

Какой карбюратор используются на бензопиле Партнер 350

На бензопилах Партнер 350 используются карбюраторы японской компании Walbro, которая является крупнейшим мировым производителем топливных узлов для бензотехники.

На корпусе карбюратора от этой фирмы присутствует отлитая крупными буквами надпись Walbro, а также есть номер изделия. Если такая надпись отсутствует, это значит, что на конкретной бензопиле Партнер 350 стоит точно такой же карбюратор, но от другого, менее известного производителя. В России встречаются бензопилы Партнер 350 как с карбюраторами от Walbro, так и с немаркированными изделиями. По конструкции и рабочим параметрам они идентичны.

Принцип работы и устройство карбюратора Партнер 350

Карбюратор получает топливо из бензобака, распыляет его в форсунке-диффузоре и подает топливно-воздушную смесь в камеру сгорания.

Подача топлива из бака в накопительную емкость карбюратора дозируется мембраной, которая открывает и закрывает игольчатый клапан. Калиброванное отверстие в жиклере и регулировочные винты дозируют подачу топлива из карбюратора в камеру сгорания.

От количества топливно-воздушной смеси, поступающей в камеру сгорания, зависят обороты двигателя. Это количество регулируется во время работы, дроссельной заслонкой, которая открывается при нажатии рукоятки газа, и наоборот.

Воздушная заслонка регулирует подачу воздуха от воздухофильтра. При холодном запуске она закрыта, что облегчает пуск двигателя. При нажатии ручки газа открывается.

Для работы в холостом режиме предусмотрен режим холостого хода, когда без нажатия ручки газа в камеру сгорания поступает минимальное количество топливной смеси.

Для запуска холодного двигателя карбюратор оснащен насосом ручной подкачки-праймером (подсосом). Основные узлы карбюратора:

  • корпус, в нем расположена накопительная емкость, каналы для прохода топлива, воздуха и все детали;
  • дроссельная и воздушная заслонки;
  • эластичная мембрана;
  • крестовина с игольчатым клапаном;
  • жиклер с калиброванным отверстием;
  • диффузор, форсунка для распыления топлива;
  • три регулировочных винта T, H и L.

Так выглядит оригинальный карбюратор снятый с бензопилы Партнер 350Отверткой указывается клапан форсунки

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

  1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
  2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
  3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
  4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

  • поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
  • распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
  • диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
  • трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Принцип работы карбюратора бензопилы также достаточно прост. При запущенной бензопиле срабатывает дроссельная заслонка двигателя, которая в открытом состоянии пропускает воздух по заводской резиновой трубке. С постепенным открытием штатной заслонки и соединенной с ней трубки активизируется поплавок, расположенный в камере с заправленным топливом. Непрерывно проходя через штатный диффузор, воздух интенсивно смешивается с горючим. После этого используемая готовая воздушно-топливная смесь через заводской впускной канал распыляется в рабочий цилиндр штатного двигателя.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

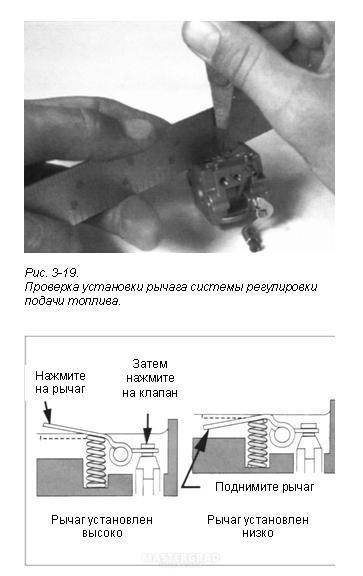

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку

Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки. Снимают карбюраторный фильтр. Потом отключают шланг подачи бензина. Отключают тягу привода мотора. Отвинчивают наконечник подключения троса

Осторожно снимают и вытаскивают шланг подачи бензина

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

  • набор отверток и гаечных ключей;
  • моющий состав;
  • ультразвуковая ванна для кавитации;
  • большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

  1. Откручивают винты на корпусе прибора.
  2. Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
  3. Обрабатывают стенки устройства и все детали воздухом из компрессора.
  4. Если остался на узлах нагар, то их протирают обезжиривателем.
  5. Узлы и корпус просушивают.
  6. Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Каждая современная бензопила, независимо от ее предназначения и конструктивных особенностей, комплектуется топливной системой. В ее основу вложен карбюратор, главная функция которого заключается в перемешивании топливной смеси с предварительно очищенным воздухом. Любая неисправность карбюратора приводит к потере мощности и другим проблемам с садовым бензоинструментом. Решить их можно самостоятельно – для этого нужно изучить конструкцию топливного узла, особенности его регулировки и методы самостоятельного ремонта.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Как работает карбюратор бензопилы — особенности поступления воздуха

С чего начать регулировку карбюратора на бензопиле

  • Для начала его нужно снять.
  • Поэтому запасаемся шестигранным ключом на 4.
  • Снимаем крышку воздушного фильтра, затем сам фильтр откручивает свечу.
  • После этого шестигранным ключом выкручиваем 5 болтов и снимаем верхнюю крышку бензопилы.
  • Берём плоскую отвёртку и выкручиваем два болта которые держат карбюратор.
  • После того как сняли карбюратор с пилы приступаем к его очищению и промывке.
  • После промывки и просушки выявляем все недочёты, просто во многих случаях регулировка может не помочь просто из-за съеденной крышки воздушного колодца.
  • Только после полного осмотра можно начать регулировку изделия.

Регулировка в принципе простая и не раз описана на нашем сайте prokarbyrator.ru. На данной пиле в инструкции 3300 циклов, толщина цепи здесь ноль 3,25. А если толщина цепи будет тоньше, то тогда количество витков на холостом ходу будет меньше, но при этом увеличится оборотов высоких. На этой пиле максимальное количество высоких циклах 11000.

Инструкция производителя рекомендует проводить работы не на, полном газу, а на 80 процентах. На восьми тысячах оборотов, производится распиловка. У пил с более тонкими цепями обороты больше 11 тысяч, могут доходить до 13000, то есть нужно смотреть спецификацию.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
