Тахометр для бензопилы и особенности настройки карбюратора

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

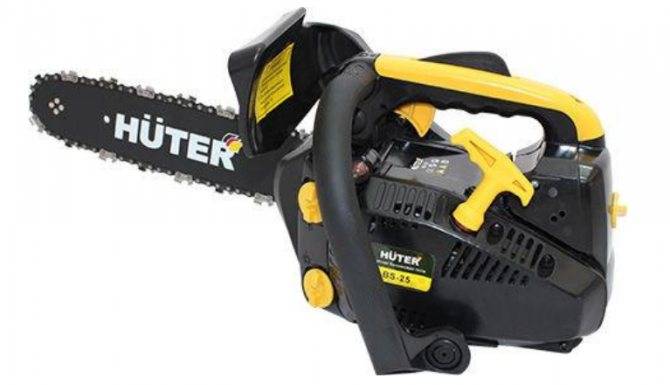

Бензопила Huter BS-25 – комплектация инструмента

Эта бытовая модель выделяется высокой эргономикой, возможностью управления одной рукой, небольшими габаритами и значительно сниженным весом. Для безопасной работы с бензопилой в труднодоступных местах производитель укомплектовал ее эффективным механическим тормозом, который безотказно срабатывает по инерции при любом контакте цепи с твердыми посторонними предметами.

Бензопила Huter в этом штатном оснащении оборудована выносливым 2-тактным мотором, рабочий объем цилиндра которого составляет 25 см3. Благодаря качественному глушителю силовой агрегат создает минимум шума даже при работе под максимальными нагрузками.

Производитель укомплектовал пилу высокоточным сцеплением, работа которого основана на взаимодействии ведущей и ведомой звезды. Обе детали изготовлены из кованого металла, обладающего стойкостью к коррозии и высокому нагреву.

Параметры этой бытовой модификации бренда Huter включают:

• мощность – 1,1 л. с.;
• топливный/масляный резервуар – 230/210 мл;
• длина шины/шаг цепи – 25 см/3/8″;
• вес с гарнитурой и заправленными баками – 3,5 кг.

Пила оборудована ударостойким пластиковым корпусом, состоящим из отдельных пластин. Демонтаж одной из них позволяет быстро устранить поломку определенного узла без необходимости разборки других механизмов инструмента.

Неисправности двигателя

рмнт.ру

09.02.17

Однако регулировке может предшествовать ремонт самого карбюратора, когда он не может выполнить свою функцию топливного смесителя.

Читайте:

Если топливо по каким-либо причинам не поступает в двигатель, нужно проверить состояние узла подачи топлива. Зачастую причиной бывает подача некачественного бензина, в результате забиваются топливные ходы.

Если смесь горючего простояла длительное время, присадки разрушились, смесь может забить осадком ходы, решетку. В этом случае требуется длительная промывка, которую делают с помощью растворителей в сервисной мастерской.

Сейчас читают: Как Снять Ведущую Звездочку На Бензопиле Хускварна

Если устранение неисправности проводят своими руками, необходимо освободить место и разложить мелкие детали. Потребуется инструмент:

• кисточка;
• отвёртка для головок с резьбой крестом;
• торцовый ключ или головка М6;
• чистый бензин.

Освободившийся карбюратор промыть в бензине, продуть воздухом, прочистить решётку, сделав впрыск тонкой иглой.

Собирая в обратном порядке узел, следует убедиться, что пружинка под рычагом иглы поставлена на место. Если её забыть, топливо не отсекается, свеча сырая и не даёт искры.

Бывает, на пиле Штиль клавиша газа слегка клинит. В этом случае необходимо очистить от налёта дроссель. Нужно после очистки защитить заслонку лужением.

Читайте:

• движок не заводится;
• заводится, но глохнет;
• работает нестабильно;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного мотора смотрите тут).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Однако регулировке может предшествовать ремонт самого карбюратора, когда он не может выполнить свою

Собирая в обратном порядке узел, следует убедиться, что пружинка под рычагом иглы поставлена на место. много людей просили сделать видео регулировка карбюратора бензопилы урал. Когда необходима регулировка карбюратора карбюратора бензопилы? Видео -ролики о. Если её забыть, топливо не отсекается, свеча сырая и не даёт искры.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

• двигатель заводится с натугой и практически мгновенно глохнет;
• расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
• сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
• неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
• значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Регулировочные инструменты

Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.

В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.

Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.

Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.

READ Торцовочная Пила Для Столярных Работ

Настройка карбюраторов маломощных бензопил

На маломощные бензопилы (например, довольно популярные модели MS170 и MS180 от Stihl с объемом двигателя 30-32 см³) обычно устанавливают карбюраторы только с одним регулировочным винтом.

На корпусе его обозначают латинскими буквами LD. Он предназначен для регулировки оборотов двигателя в режиме холостого хода. Настройку такого карбюратора можно произвести как при наличии тахометра для измерения оборотов бензопилы, так и без него:

• закручиваем регулировочный болт до упора;
• откручиваем его на два оборота;
• заводим бензопилу.

Если обороты холостого хода занижены (об этом свидетельствуют показания тахометра или неустойчивая работа двигателя), то поворачиваем винт до тех пор, пока цепь пилы не начнет двигаться. Затем откручиваем его на ½ оборота назад (то есть в противоположном направлении).

Если холостые обороты завышены, и цепь начинает двигаться сразу же после запуска двигателя, то вращаем винт до момента ее остановки и делаем в том же направлении еще ½ оборота.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Когда требуется регулировка

Основные признаки того, что нужно отрегулировать карбюратор:

• пила потребляет много топлива,
• выхлопов стало больше,
• быстро загрязняются глушитель, фильтр и топливная магистраль,
• двигатель долго не заводится,
• бензопила часто глохнет.

Эти проблемы не обязательно связаны с карбюратором. Поэтому, прежде чем начинать регулировку, проверьте прочие элементы бензопилы.

• Топливный фильтр и шланг. Удалите грязь из фильтра, убедитесь в целостности самого шланга.
• Воздушный фильтр. Очистите от грязи, проверьте, чтобы фильтр не был рванным.
• Свеча зажигания без перебоев даёт искру, если этого не происходит – замените свечу.
• Картер двигателя герметичен. При подсасывании воздуха обороты вырастают, и отрегулировать их не получится.

Если после проверки и устранения этих неполадок пила продолжает работать с перебоями – займитесь калибровкой карбюратора.

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.</span></p>

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

Регулировка карбюратора бензопилы с помощью тахометра

Наибольшее количество бензопил “Хускварна”, “Штиль”, ‘Партнер”, “Чемпион” (а также от многочисленных китайских производителей) имеет на карбюраторе три подпружиненных регулировочных винта.

Они обозначаются латинскими буквами и предназначены:

• L – для регулировки подачи топлива на низких оборотах.
• H – для установки количества топлива на максимальных оборотах.
• T (у некоторых моделей LA) – уменьшения или увеличения подачи воздушно-топливной смеси на холостом ходу.

Для производства работ понадобятся тонкая шлицевая отвертка и тахометр для регулировки бензопилы.

На заметку! Для удобства подсчета оборотов регулировочных винтов на ручку отвертки лучше заранее нанести хорошо различимую метку.

Алгоритм настройки довольно прост:

• Если в наличии имеется проводной тахометр, то снимаем защитный кожух и воздушный фильтр, чтобы обеспечить свободный доступ к высоковольтному проводу. При использовании беспроводного измерительного прибора этого делать не надо.
• Заводим бензопилу.
• Подключаем тахометр (либо подносим беспроводное приспособление достаточно близко к свече).
• Вращением винта L добиваемся наибольших оборотов на холостом ходу. Затем делаем ¼ оборота против часовой стрелки.
• Если в таком режиме происходит движение цепи, то с помощью вращения винта T (LA) добиваемся ее полной остановки.
• Нажимаем рукоятку акселератора до упора.
• Даем пиле проработать в таком режиме 8-10 секунд.
• По показаниям тахометра винтом H выставляем максимальные обороты, рекомендованные производителем.
• С помощью регулировочного болта T устанавливаем необходимые обороты холостого хода.
• Нажимая и отпуская ручку газа, убеждаемся, что инструмент работает во всех режимах ровно, без провалов и рывков.
• Отключаем тахометр.
• Устанавливаем на место воздушный фильтр и защитный кожух.

Как правильно выполнить регулировку карбюратора на бензопиле

Ручная бензопила – отличный помощник в личном хозяйстве, который незаменим при заготовке дров, обрезке сучьев деревьев, а также при строительстве деревянных срубов для домов, бань и хозяйственных построек. Конструкция пил позволяет спиливать и распиливать стволы деревьев средних размеров.

В настоящее время на рынке большой выбор бензопил, среди которых можно отметить бензопилы Partner шведского концерна Husqvarna и бензопилы Huter одноимённой немецкой фирмы, за их компактность, лёгкость, производительность и приемлемые цены.

Простота в обслуживании пил Partner и Huter позволяет даже впервые взявшему их в руки управляться с ними, но, всё же бензопила – это сложное устройство и требует к себе заботливого отношения. В процессе работы иногда случаются разного рода неисправности, влияющие на эффективную работу, и пользователь должен уметь справляться с ними.

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

Как отрегулировать карбюратор бензопилы без тахометра

Комплектация таких устройств требует настройку по тахометру. Если неправильно отрегулировать карбюратор в оборудовании без тахометра, то бензопила может быстро выйти из строя. Однако можно настроить пилу и при отсутствии измерительного устройства. Рассмотрим пошаговую инструкцию настройки бензопилы.

Шаг 1. Закрутка и раскрутка винтов

В устройстве карбюратора бензопилы находятся регулировочные элементы разной классификации. Их можно настроить обычной отверткой. Всего таких элемента три:

• винт H. Требуется для регулировки максимальных оборотов оборудования;
• винт T. Отвечает за настройку холостого хода;
• винт L. Регулирует низкие обороты бензопилы.

Подкрутка каждого винта меняет настройки. Сначала нужно закрутить винты H и L до полной посадки, но не слишком сильно, а затем аккуратно выкрутить на два оборота, не больше. Винтик T закручивается до конца без ослаблений.

Шаг 2. Запуск бензопилы

После осуществления начальных настроек, оборудование следует запустить. После чего немного отпустить винт холостого хода совместно с регулировщиком низких оборотов, чтобы бензопила заработала стабильно. В случае низкого холостого хода, подкрутить винт T.

Шаг 3. Проверка на разгон

При увеличении скорости оборудования, ход не должен проваливаться. Если наблюдается неисправность по этому пункту, то нужно отрегулировать низкие обороты путем подкручивания винта L.

Шаг 4. Момент падения оборотов

Последним этапом является фиксация момента падения крутящих оборотов. Сделать это можно при помощи регулировки винта H

Но очень важно следить за его закруткой – нужно не переборщить
