Регулировка карбюратора бензопилы Партнер 350 своими руками: видео

Бензопила Партнер 350 – неисправности и их устранение

Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.

Бензопила Партнер 350 заводиться и глохнет – как решить проблему?

Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.

Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.

Что делать, если бензопила Партнер 350 не заводиться?

В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.

Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.

Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности

Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.

Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.

Заливает свечу на бензопиле Партнер 350 – устранение поломки

Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.

Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.

Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.

Бензопила Partner 350. Частые поломки, регулировка карбюратора

Среди огромного выбора моделей на современном строительном рынке выделяется бензопила Партнер 350, которая выпускается дочерней компанией Хускварна.

Общий вид бензопилы Partner 350

Простая и удобная в эксплуатации, надежная и неприхотливая эта пила обрела широкую популярность среди дачников и владельцев загородных домов. Распилка дров, обрезка деревьев и сучьев – это далеко не весь список работ, с которыми эта модель справится без проблем. Несмотря на продуманную конструкцию и компоновку агрегатов, с течением времени происходит износ силового агрегата, элементов трансмиссии и топливной системы.

Настройка карбюратора бензопилы Урал. Как отрегулировать карбюратор бензопилы “Урал”

Оптимальная работа бензопилы невозможна без регулировки ее карбюратора, состоящей в подборе характеристик топливной смеси для разных режимов эксплуатации. Общие правила настройки параметров этого устройства одинаковы для различных марок бензопил, однако регулировка карбюратора пилы «Урал» имеет некоторые особенности.

Инструкция

Ознакомьтесь с правилами эксплуатации бензопилы , указанными в техническом руководстве. Прежде чем приступить к самостоятельной наладке карбюратора на новой пиле, запомните, каковы заводские настройки. Не рекомендуется вносить изменения в работу карбюратора, пока двигатель не отработает несколько часов с настройками, выставленными производителем.

Начните регулировку в режиме холостого хода. Запустите двигатель и дайте ему поработать на малых оборотах. При помощи регулировочного винта карбюратора добейтесь, чтобы двигатель набирал обороты устойчиво, а цепь при этом не перемещалась по шине.

Перейдите на средние обороты. Если двигатель начинает дымить, частично закрутите винт, что сделает смесь более бедной. Дымление после обеднения смеси должно прекратиться, а обороты двигателя возрастут. Добейтесь, чтобы при резком нажатии на рычаг дросселя двигатель набирал обороты быстро и без рывков.

Проверьте приемистость двигателя пилы. Установите минимальные обороты, для чего потребуется открутить винт регулировки. Теперь резко нажмите на рычаг до конца и выдержите его в таком положении не менее трех секунд. Если двигатель глохнет или слишком медленно увеличивает обороты, постепенно отвинчивайте винт. Выбрав оптимальный режим работы, надежно фиксируйте регулировочный винт контргайкой.

Для вновь приобретенной пилы, не настроенной на максимальную мощность и не прошедшей обкатку, также произведите регулировку карбюратора, последовательно изменяя положение винта карбюратора. Помните при этом, что при откручивании винта смесь обогащается, а при частичном завинчивании она становится беднее.

Окончательную регулировку карбюратора произведите после трех-четырех часов работы бензопилы в реальных рабочих условиях , то есть при пилении древесины.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты — винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро. Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой. Он выполняет опцию воздушного фильтра

Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга. Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Он выполняет опцию воздушного фильтра. Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга. Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Снимайте его неспешно

Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350 Обратите внимание на то, что данный вид операции считается достаточно трудоемким

Настраивать потребуется поэтапно Отдельные элементы отличаются небольшими размерами Важно их не потерять при разборке, настроить

Технические нюансы, устройство и регулировка карбюратора

При проведении регулировки карбюратора важно выполнить детальную разборку и очистить его от имеющейся пыли и грязи. Обеспечив тем самым дополнительный уход за соединительными элементами и корпусом. Бензопила«Партнер 350» имеет несколько уровней защиты, как для масленого насоса, так и для карбюратора

Это позволяет сказать о том, что осуществлять регулировку и настройку работы карбюратора необходимо с учетом будущих нагрузок на оборудование

Бензопила«Партнер 350» имеет несколько уровней защиты, как для масленого насоса, так и для карбюратора. Это позволяет сказать о том, что осуществлять регулировку и настройку работы карбюратора необходимо с учетом будущих нагрузок на оборудование.

Важно знать: в процессе разборки снимаемые элементы бензопилы необходимо последовательно разложить в отдельном месте, чтобы потом в такой же последовательности можно было собрать, не потеряв ни одного элемента из комплектующих. При разборке бензопилы важно правильно выполнить отсоединение карбюратора, чтобы после произвести его регулировку

Выполнив доступ к внутренним составляющим, производится отделение топливного шланга и тяги привода

При разборке бензопилы важно правильно выполнить отсоединение карбюратора, чтобы после произвести его регулировку. Выполнив доступ к внутренним составляющим, производится отделение топливного шланга и тяги привода. Обеспечивается отсоединение наконечника тросика

На левом участке от штуцера можно снять шланг бензопровода

Обеспечивается отсоединение наконечника тросика. На левом участке от штуцера можно снять шланг бензопровода.

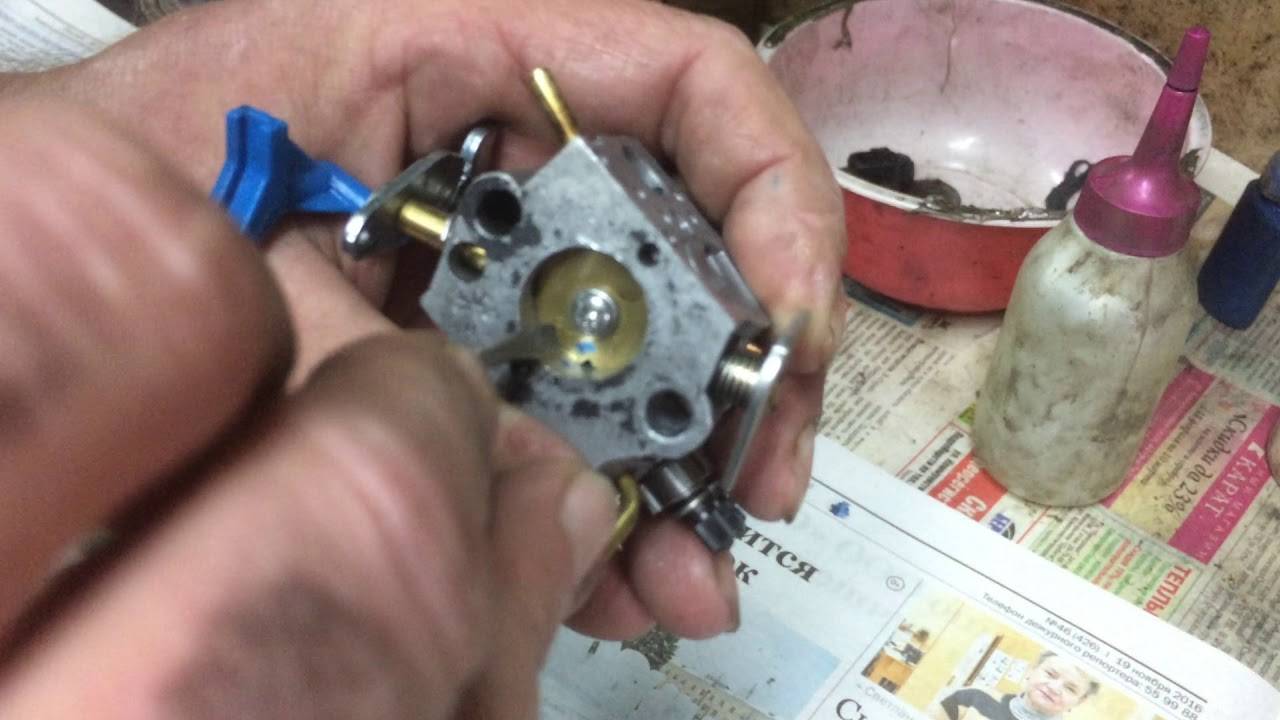

В итоге будет получен идеально снятый карбюратор, который можно починить и детально отрегулировать.

Есть интересная статья о том, как изготовить садовый бур своими руками.

Если Вам интересно знать, как заточить цепь бензопилы в домашних условиях, тогда подробно об этом Вы сможете прочитать в нашей статье.

Инструкция по разборке бензопилы «Партнер 350»

В первую очередь снимается верхняя крышка корпуса бензопилы, далее можно будет приступить к отделению поролона на поверхности воздушного фильтра. Все устройство и элементы крепятся на болтах, что делает более практичным использование агрегата без страха повреждения при больших нагрузках.

С помощью настроечных винтов производят регулировку карбюратора, каждый из которых выполняет свою функцию:

1. Помогает настроить верхние обороты.

2. Низкие.

3. Холостой ход.

Совет: в первый раз регулировку лучше проводить под присмотром опытного специалиста во избежание поломки инструмента.

Суть настройки: по часовой стрелке увеличиваем количество оборотов, против – уменьшаем.

Надо отметить, что исключен перегрев бензопилы, даже при большом объёме выполняемых работ, за счет мощного воздушного фильтра и основного металла в корпусе карбюратора.

Практичное и простое устройство позволяет применять бензопилу «Партнер 350» в самых различных условиях. Однако чтобы продлить срок эксплуатации ее, необходимо использовать качественные смазочные материалы (они дороже китайских аналогов на пару-тройку сотен рублей).

Запчасти для бензопилы

Но ущерб, причиненный ввиду использования неподходящего масла, может стоить вам стоимости самой бензопилы. Кроме того, не забывайте сливать остатки топлива из бака, если не планируете работать в течение ближайшей недели.

Соблюдая приведенные рекомендации по уходу, возможно, вам и вовсе никогда не понадобится ремонт.

Ниже, мы предлагаем Вам посмотреть видео о том, как ремонтировать бензопилу Партнер своими руками:

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

двигатель перестал заводиться;
двигатель заводится, но спустя некоторое время глохнет;
двигатель не способен развить необходимую мощность;
двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

Снять защитную крышку и выкрутить свечу.
Вставить наконечник компрессометра в отверстие, где должна находится свеча.
При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно поставить поршень на бензопилу

Работа по замене поршня для большинства моделей современных бензопил осуществляется по следующему алгоритму:

Убирается верхняя и боковая крышки.
Выкручивается свеча.
Снимаются с амортизаторов стопора и отсоединяется от корпуса ручка.
Снимается ведущая звездочка и стартер.
В свечном отверстии устанавливается поршневой стопор и раскручивается гайка, фиксирующая маховик и сцепление.
Снимается маховик, муфта сцепления, червячный привод маслонасоса, расположенный сразу за механизмом сцепления.
Раскручиваются винты, крепящие карбюратор и воздушный фильтр, после чего эти узлы снимаются вместе с рычагом управления мотором.
Снимается катушка зажигания, а также глушитель.
Пила переворачивается днищем вверх и, выкрутив винты крепления к корпусу, отсоединяется двигатель.
Раскручивается поддон и вынимается поршень.
Так как поршень снимается лишь вместе с коленчатым валом, то для его отсоединения необходимо извлечь стопорные кольца.
Старый поршень меняется на новый, но максимально аккуратно. Вызвано это высокой хрупкостью компрессионных колец.
Картер ставится на место, а вместо прокладки применяют герметик.

Все последующие действия осуществляются согласно алгоритму, обратному разборки.

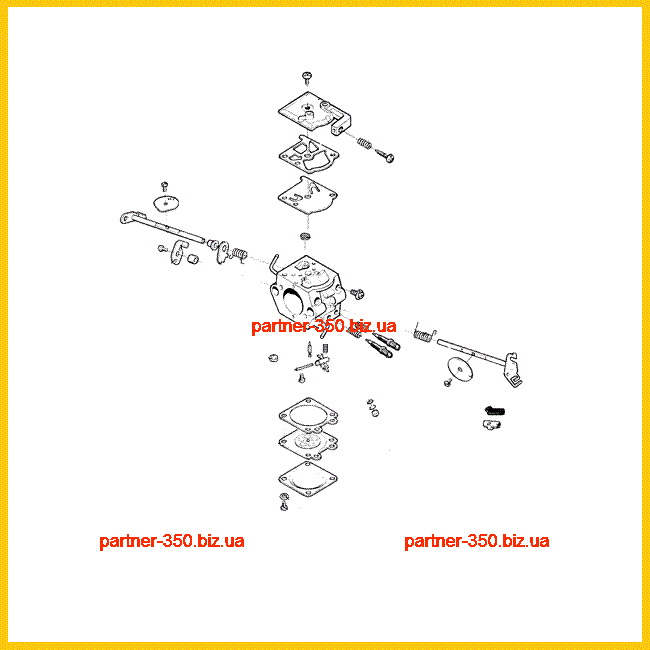

Устройство карбюратора

После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.

Первый этап регулировки

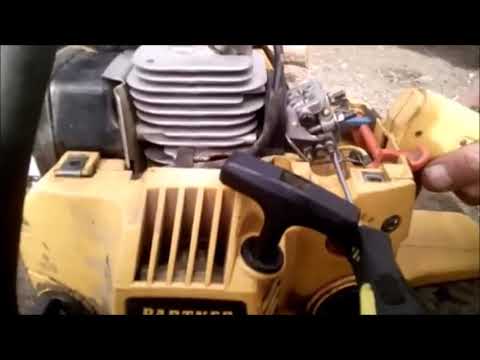

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

дефектная свеча (устраняется только заменой на заведомо исправную);
обрыв проводов в системе;
неисправность кнопки управления зажиганием;
дефектная катушка зажигания;
отсутствие зазора между катушкой и маховиком;
обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

износ ЦПГ;
тепловые задиры цилиндра или поршня;
задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

https://pro-traktor.ru/benzopily/partner-350.html
https://sadovij-instrument.ru/benzopily/partner-remont.html
https://diz-cafe.com/tech/remont-benzopily-svoimi-rukami.html
https://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-benzopily-partner-350-svoimi-rukami.html
https://benzopilok.ru/remont/to-benzopily-svoimi-rukami.html
http://yotools.ru/benzopili/benzopila-partner-350-chastye-polomki-regulirovka-karbyuratora.html
https://pochini.guru/remont/printsipyi-remonta-benzopilyi
https://dm-st.ru/neispravnosti-i-remont-tsepi-benzopilyi-svoimi-rukami
https://sad-doma.net/inventar/remont/remont-benzopilu-partner.html
https://benzopilok.ru/remont/benzopila-partner-350.html
https://specmahina.ru/benzopila/regulirovka-karbyuratora-partner.html

Как отрегулировать карбюратор на бензопиле Партнер 350
