Конструкция и принцип функционирования карбюратора бензопилы
для смешивания в определенных пропорциях кислорода и горючего
Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:
- трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
- диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
- распылитель — механизм впрыскивания топлива в поток воздуха;
- поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.
Поток воздуха, проходя через диффузор
Признаки, говорящие о необходимости регулировки карбюратора
Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.
Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
- Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
- Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
- Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
- Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.
Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.
Подготовка к регулировке
Регулировка карбюратора бензопил происходит с помощью трех винтов:
- «H» — винт, регулирующий максимальные обороты и главный жиклер;
- «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
- третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».
Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.
Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.
- Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
- Положите бензопилу на какую-либо устойчивую поверхность.
- Цепь пилы должна быть направлена в сторону от вас во избежание травм.
- Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
- Далее убирается поролон и часть воздушного фильтра.
Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.
Регулировка карбюратора бензопил
закрутить по ходу часовой стрелки винты
Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.
По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.
Проверка работы бензопилы после настройки карбюратора
Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.
должно быть в пределах 11500 – 15000
После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.
Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
Основные неполадки
Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:
- неудовлетворительное качество очистки бензина;
- засор воздухофильтра;
- скопления отложений и нагара в отсеках и ходах карбюратора.
Каждая из проблем имеет свои причины.
Неисправность топливного нагнетателя
Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:
- вы слишком долго работаете на мотокосе или триммере без перерыва;
- заправлено некачественное топливо;
- отработанные газы попадают в импульсный канал.
Деформированная мембрана таит в себе несколько плохих последствий:
- недостаточно бензина или кислорода в создаваемой горючей смеси;
- запуск мотора происходит после 10 и более неудачных попыток;
- двигатель стучит, клацает при работе и т. д.;
- деформируется рабочий поршень.
В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.
Засор сетчатого фильтра
Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.
Выход из строя регулировочного рычага
Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.
Впускная игла испорчена
Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.
Забивание регулировочного пространства
В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.
Испорчена мембрана регулировки
Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:
- сломается поршень;
- численность попыток неуспешного старта двигателя резко возрастёт;
- топливная смесь будет содержать слишком мало бензина;
- резко упадёт полезная (тепловая) мощность.
Впускной регулирующий рычаг заедает
Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.
Заслонка износилась
Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.
В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.
Карбюратор невозможно отрегулировать
В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.
Сломался праймер
Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

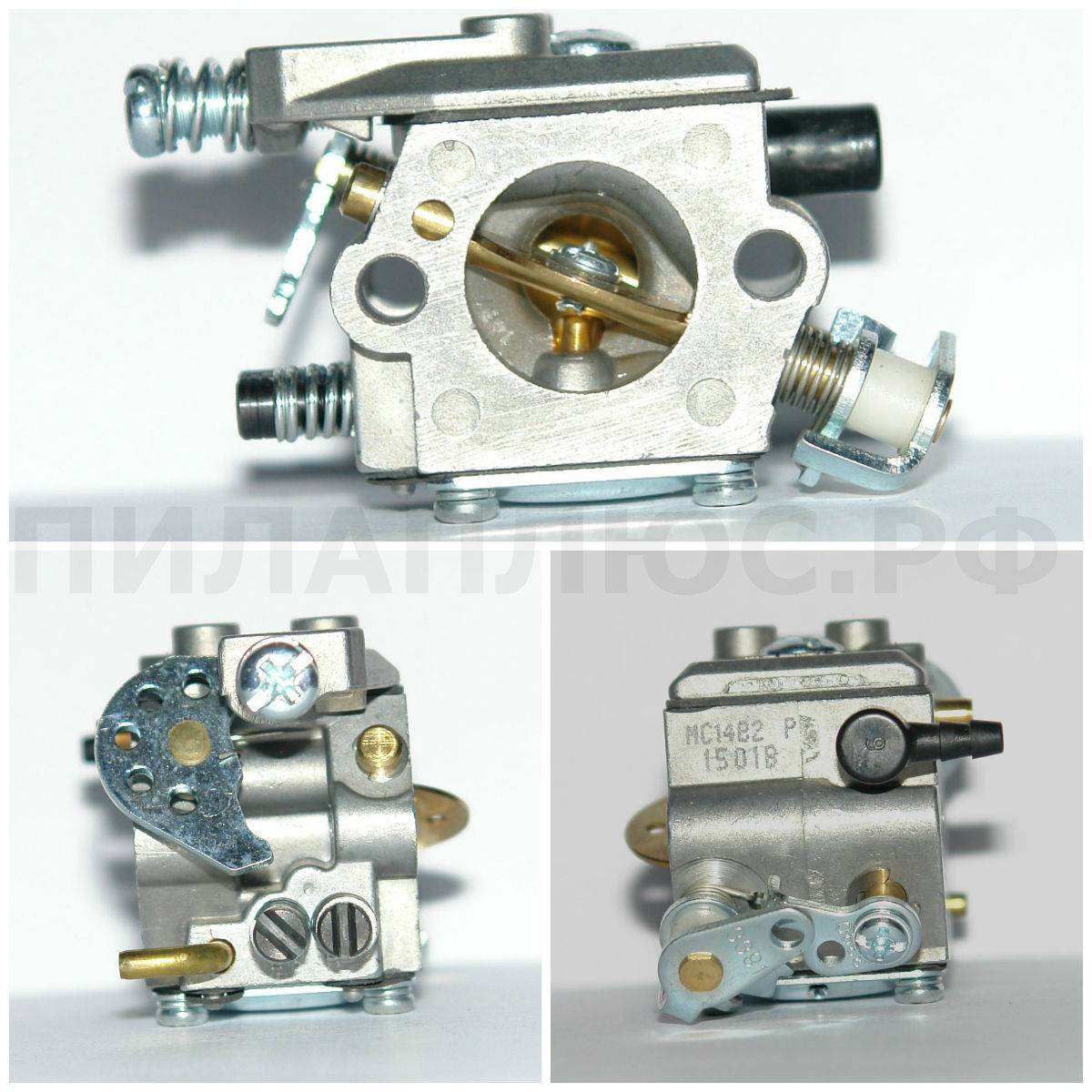

Устройство карбюратора на бензопиле Carver
На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.
Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

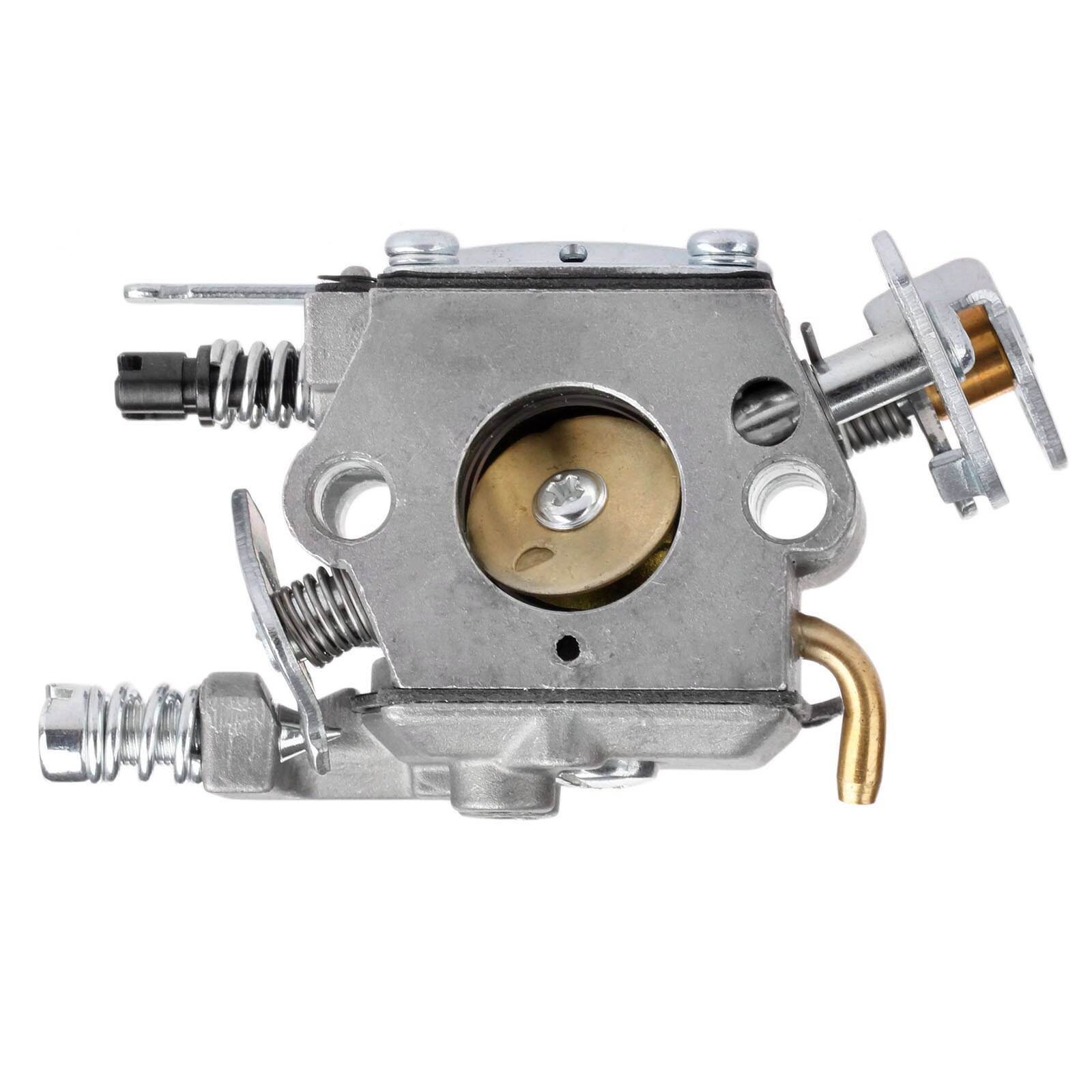

Основные узлы карбюратора Carver
Карбюратор бензопилы состоит из следующих основных узлов:
- литой корпус из легкого сплава;
- мембранный насос для ручной подкачки топлива перед запуском (подсос);
- диффузор;
- жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
- поплавковая камера;
- распылитель.
Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.
Принцип работы карбюратора Carver
После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.
Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.
Что регулируют три винта карбюратора L, H, и T.
На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.
В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.
Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.
В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.
Как настроить карбюратор на бензопиле Carver
Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:
- плохая работы свечи зажигания;
- потеря компрессии из-за критического износа поршневой системы;
- плохое топливо;
- плохая работа карбюратора, не связанная с регулировкой;
- забитые парафином фильтры в баке и карбюраторе.
По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.
- Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
- Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
- Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.
Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.
- Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
- Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.
Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.
В новых бензопилах экспериментировать с такой регулировкой не стоит.
Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.
После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.
Многие рекомендуют регулировать винты, закрутив их до конца, а потом выворачивая на 1,45 или 1,5 оборота.
Не всегда стоит это делать по следующим причинам:
Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём
Важно запоминать, насколько и в какую сторону было изменено положение винта
Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.
Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем
Основные узлы карбюратора Carver
Карбюратор бензопилы состоит из следующих основных узлов:
- литой корпус из легкого сплава;
- мембранный насос для ручной подкачки топлива перед запуском (подсос);
- диффузор;
- жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
- поплавковая камера;
- распылитель.
Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Регулировочные инструменты
Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.
В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.
Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.
READ Замена Пильного Диска На Торцовочной Пиле
Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.
Как почистить карбюратор на бензопиле?
Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:
- Отсоедините верхнюю крышку и снимите ее.
- Аккуратно достаньте мембрану топливного насоса.
- В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
- Открутите нижнюю крышку.
- Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
- Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
- В последнюю очередь снимает дроссельная заслонка, рычаг и ось.
После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа
Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы. Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом
Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.
Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.
После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.
Особенности использования бензопилы
Обязательно перед использованием изучите руководства по безопасности использования цепной бензопилы Carver Promo PSG-45-15. Во время работы с ней необходимо надеть специальную защитную одежду и антивибрационные перчатки. Выполнять запуск пилы надо на расстоянии не менее 3 м от места ее заправки.
Перед эксплуатацией проверьте натяжение цепи. Если все верно, то цепь свободно оттягивается не более чем на 4-6 мм. После установки новой цепи, желательно проверять натяжение до полной приработки. В руководстве детально описано, как осуществлять запуск холодного и теплого двигателя.
Бензопила Carver RSG-25-12K – особенности модели
Среди преимуществ этого инструмента от фирмы Карвер выделяется выносливость, надежность и простота в использовании. Несмотря на скромные габариты, модель быстро справляется со спиливанием деревьев, толщина стволов которых не превышает 30 см. Бензопилу также используют на коммунальных предприятиях и в строительной сфере.
Инструмент оборудован 2-тактным бензиновым мотором, объемом цилиндра 25 см3 и мощностью 700 Ватт. ДВС укомплектован безотказным ручным стартером и системой принудительной подачи воздуха.
Характеристики этой модели Карвер включают:
- мощность – 0,95 л. с.;
- рекомендуемая длина используемой шины – 12 «;
- количество режущих звеньев цепи – 45;
- масса в готовом к работе виде – 4,3 кг.
В устройство инструмента входит качественная система демпферов, снижающих вибрации мотора. Это упрощает работу с инструментом на высоте и в условиях ограниченного пространства.
Когда требуется настройка
Современные «трёхвинтовые» Карбюраторы бензопил Carver практически НЕ предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепко пружинами и произвольно НЕ меняют своего положения.
Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, а не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.
Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:
- Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
- Установлена грубая пружина, которая быть не может Фиксировать винт, как на вторых моделях.
- Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.
Принцип работы карбюратора Carver
После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.
Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнения. Бензин перед попаданием в жиклеры проходит через фильтр, что Снижает риск засорения калиброванных отверстий в них.
Что регулируют три винта карбюратора L, H, и T.
На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.
В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует НЕ положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.
Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.
В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.
Непродуманная регулировка винта Н может привести к неприятным последствиям. Например, ДВС бензопилы Carver, рассчитанный на максимальные обороты 12 тыс. об / мин при полном газе разовьет обороты до 15 тыс. об / мин и выйдет из строя. Причем, любая регулировка только Н приводит к разбалансировка подачи топлива, и двигатель может «проседь» при определенных оборотах.
Обслуживание бензопилы
Для смазки выбирается специальное масло для бензиновых 2-х тактных двигателей. Бензин используется с октановым числом 92. Желательно не использовать некачественный бензин, так как это может привести к преждевременной поломке пилы. Пропорции, в которых надо смешивать топливную смесь, указываются на упаковке масла.
Категорически нельзя использовать пилу:
- На одном бензине, так как из-за недостаточной смазки, двигатель быстро выйдет из строя.
- Заправлять дизтопливом, так как можно повредить резиновые и пластмассовые части.
- Заливать масло, не предназначенное для 2-х тактных двигателей, потому как может засориться выхлопной проем, заклинят поршневые кольца.
- Заливать смеси, которые исчерпали срок годности, т.е. готовились месяц назад. Можно использовать масло SAE 10W-30 всегда, летом SAE 30-40, а зимой SAE 20.
С более подробной информацией можно ознакомиться в инструкции по эксплуатации.
Бензопилы Партнёр и Штиль, их регулировки.
В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.
Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.
Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.
Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).
Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.
После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.
Первичная регулировка и начало использования пилы
В процессе обкатки производится проверка корректности работы:
- При первом запуске нужно обеспечить работу бензопилы в щадящем режиме. Несколько часов после старта рекомендуется выполнять резку небольших веток и стволов толщиной до 10 см.
- Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звездочки и плавность прироста и спада мощности.
- Расход топлива должен соответствовать используемой мощности и на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
- При работе двигателя не должно быть посторонних стуков, хлопков и шумов.
Подстраховаться помогут следующие правила:
- Смешивайте бензин и масло в соответствии с указанными производителями пропорциями.
- Не готовьте смесь заранее. Свойства бензина и масла в смешанном состоянии со временем изменяются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать норму в 7 дней.
- Применяйте масло, предназначенное для двигателя марки бензопилы. Топливная смесь с ненормативным составом выведет его из строя.
- При приготовлении топливной смеси учитывайте влияние на составляющие климатических условий.
