Редуктор: определение, назначение, устройство, виды

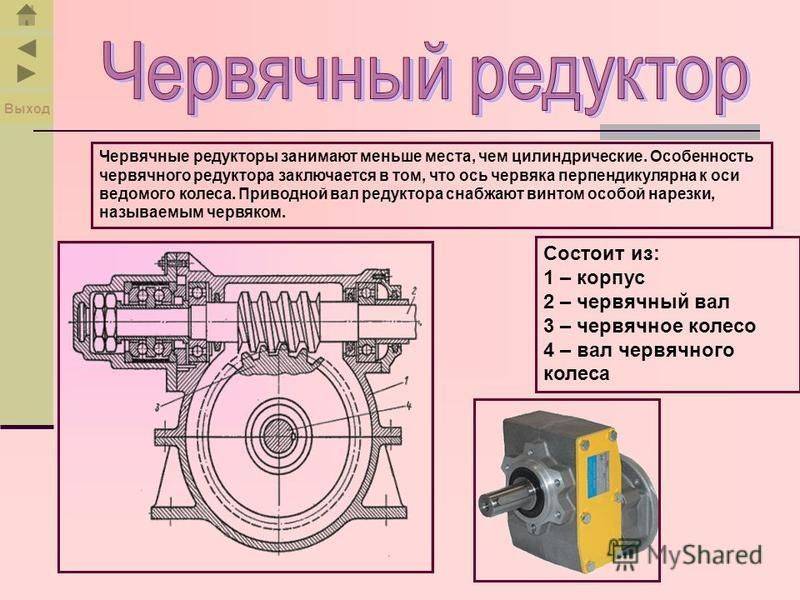

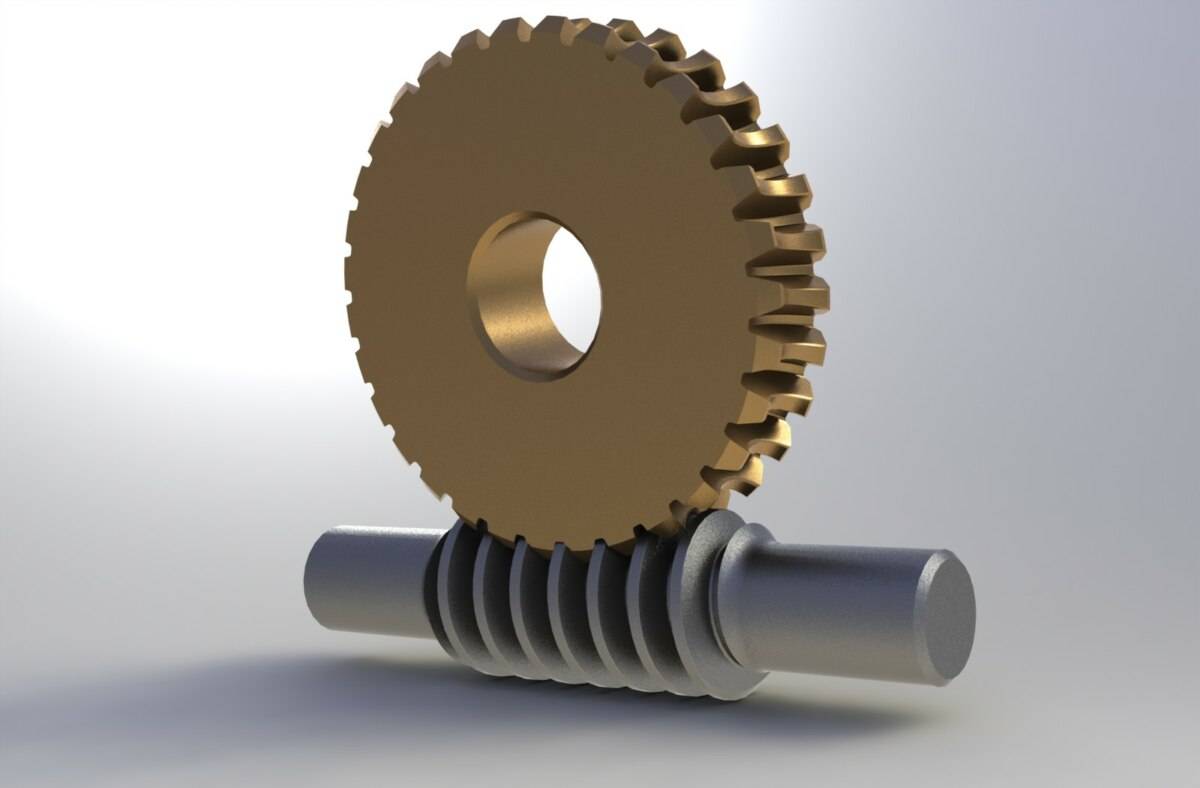

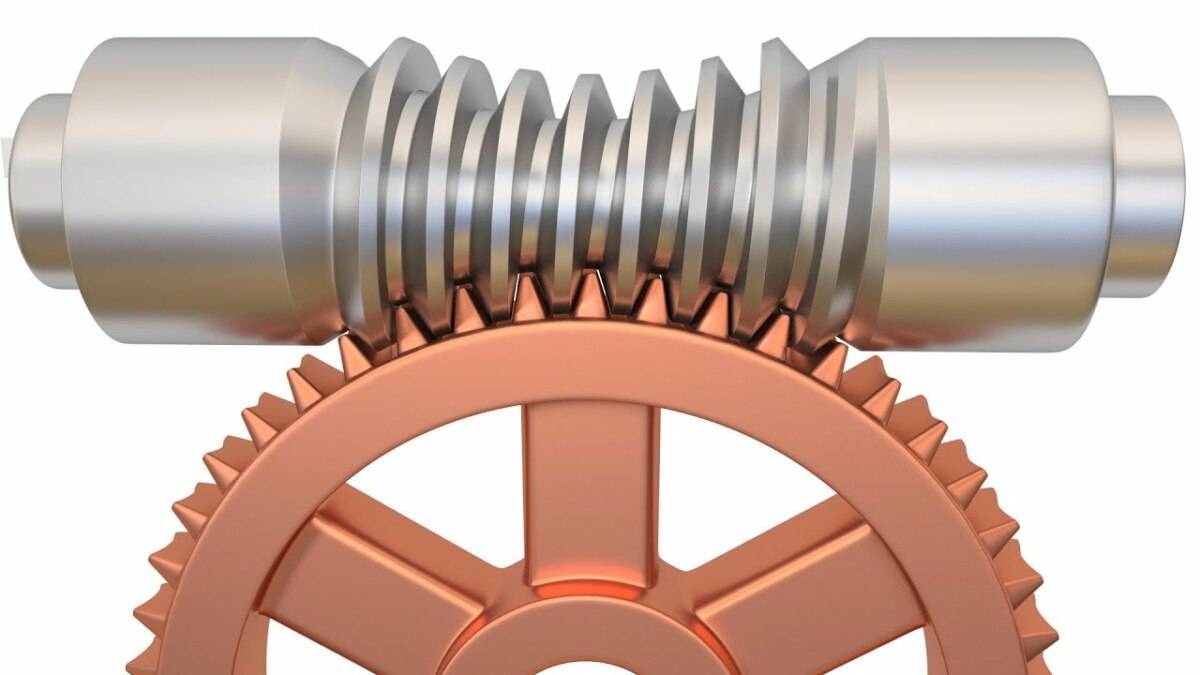

Червячная передача

Так как при определенных обстоятельствах вращательные движения выполняются под углом, то здесь требуется соответствующая система. В данном случае речь идет про червячную передачу. Как правило, главным элементом такой схемы выступает компонент цилиндрической формы. Кроме того, могут использоваться глобоидные механизмы, архимедов винт или эвольвентные изделия. В частности, это напрямую зависит от текущей поверхности, где расположилась резьба, а также от типа применяемой резьбы. В данном случае для вычисления передаточного отношения здесь используется число заходов всего червячного механизма. Как правило, этот показатель варьируется от единицы до четырех. Для того, чтобы высчитать необходимое число компонентов зацепления, здесь нужно использовать таблицу передаточных отношений для схемы червячного типа. В этой таблице собраны оптимальные данные, которые позволяют правильно подобрать правильное соединение для определенного изделия.

Необходимо принимать во внимание тот факт, что для червячной передачи присущи некоторые характерные недостатки. В частности, в процессе работы конструктивные элементы сильно нагреваются

В процессе работы может проявляться эффект проскальзывания

Существенный минус такой передачи в низком коэффициенте полезного действия. Червячные передачи не отличаются высокой надежностью. При работе могут появляться заедания, а также затормаживание. Из-за большого числа недостатков подобные механизмы в современном автомобилестроении применяются достаточно редко

В процессе работы может проявляться эффект проскальзывания. Существенный минус такой передачи в низком коэффициенте полезного действия. Червячные передачи не отличаются высокой надежностью. При работе могут появляться заедания, а также затормаживание. Из-за большого числа недостатков подобные механизмы в современном автомобилестроении применяются достаточно редко.

Применение механизма

Назначение редуктора неограниченное, большинство сложных машин и агрегатов имеют его в структуре механизма. В тяжелой промышленности чаще всего применяются червячные и цилиндрические механизмы, предназначенные для передачи усилия на инструмент.

Также он является основной составной частью механизма любого автомобиля, где применяются несколько подобных элементов. Он встречается в коробке передач, карданном вале, бензиновом насосе, тормозной системе и других узлах.

Некоторые автовладельцы думают, что редуктор и дифференциал имеют идентичную конструкцию и выполняют схожие функции. Но в отличие от редуктора, который изменяет крутящий момент, дифференциал распределяет крутящий момент между осями в определенной пропорции, без его повышения или понижения.

Редукторы давления можно встретить при добывании газа. Их применение позволяет контролировать давление и изменять его направление, будь то давление газа или воды. В нефтеперерабатывающей области подобный механизм используется в генераторных установка, различных мешалках, системах отопления и вентиляции. На цементных заводах применяются планетарные модели, которые являются составными частями транспортных лент, передающих огромное количество материалов. Назначение колесных редукторов состоит в работе ленточных транспортёров.

Практически на каждом производство используются устройства типа лебедок и подъемников, каждый из которых имеет в конструкции редуктор. Подобные механизмы встречаются в землеройной технике, которая применяется в строительстве и промышленных карьерах.

Встретить такие модели можно в различных бытовых приборах. Но чаще всего встречаются мотор-редукторы (в кухонных комбайнах, стиральных машинах, перфораторах и дрелях). В перфораторах применяют комбинацию планетарного и мотор-редуктора, что позволяет добиться оптимальной работы поступательно-вращающихся элементов.

Следует отметить, что практически каждый современный сложный механизм не может обойтись без использования редуктора. Данный элемент позволяет значительно повысить производительность двигателей, передачу силового усилия между конструкционными элементами и минимизировать износ механизмов. Выбор подходящей модели, своевременное обслуживание и соблюдение нормативной нагрузки, позволит полноценно использовать редуктор весь гарантийный срок, не зависимо от сферы его использования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для изменения характеристик крутящего момента используется специальный механизм, который получил название «редуктор». Данное слово образовано от латинского reductor — отводящий назад или возвращающий, что очень точно отображает принцип работы этого механизма. На данный момент существует несколько видов редукторов, которые применяются в различных агрегатах для трансформации и передачи крутящего момента от двигателя устройства, к потребителям мощности.

Читать также: Самодельная приспособа для заточки сверл

Общие технические характеристики мотор редукторов

Независимо от типа и вида, все мотор редукторы имеют базовый набор характеристик, регламентированный ГОСТами. Все характеристики мотор редукторов и технические параметры можно разделить на несколько основных групп:

Показатели надежности. Здесь основным критерием является рабочий ресурс, который выражается в количестве часов работы (гарантированная производителем величина). Так, для червячных передач этот показатель, как правило, составляет не менее 10 000часов, для цилиндрических – не менее 25 000часов. Отдельного внимания заслуживает рабочий ресурс подшипников – не менее 500 часов. Таким образом, полный гарантированный эксплуатационный срок мотор-редуктора составляет ориентировочно 5-6 лет (точная величина зависит от интенсивности использования узла).

Эксплуатационные условия.напряжение и фазы тока. Все редукторные приводы запитываются от однофазной/трехфазной сети переменного тока, напряжением 220/380 вольт. Мотор-редукторы мощностью менее 2,2 киловольт могут быть адаптированы для использования с возможностью питания от однофазных 220 или трехфазных 380 вольт, узлы мощнее 2,2 кВт — только от трехфазной сети 380вольт.
допустимая температура среды. Приводные узлы разработаны для использования при температуре от -40 до +50ºС

Важно учесть, что минусовая температура предполагает необходимость предварительного прогрева мотор-редуктора на небольших оборотах, после чего агрегат может эксплуатироваться в обычном режиме.
частота вращения вала не должна быть выше, чем 1880 об/мин.
мощность электрического двигателя не должна превышать расчетный показатель больше, чем на 20%.

Климатическое исполнение. Здесь представлены умеренные, тропические и умеренно-холодные мотор редукторы технические характеристики каждой такой модификации определяются условиями ее использования.

КПД мотор редукторов зависит от следующего перечня факторов: передаточное число ступени, частота вращения вала, тип смазки и ее температура.

Другие характеристики мотор редукторов зависят от конкретной модификации приводного узла.

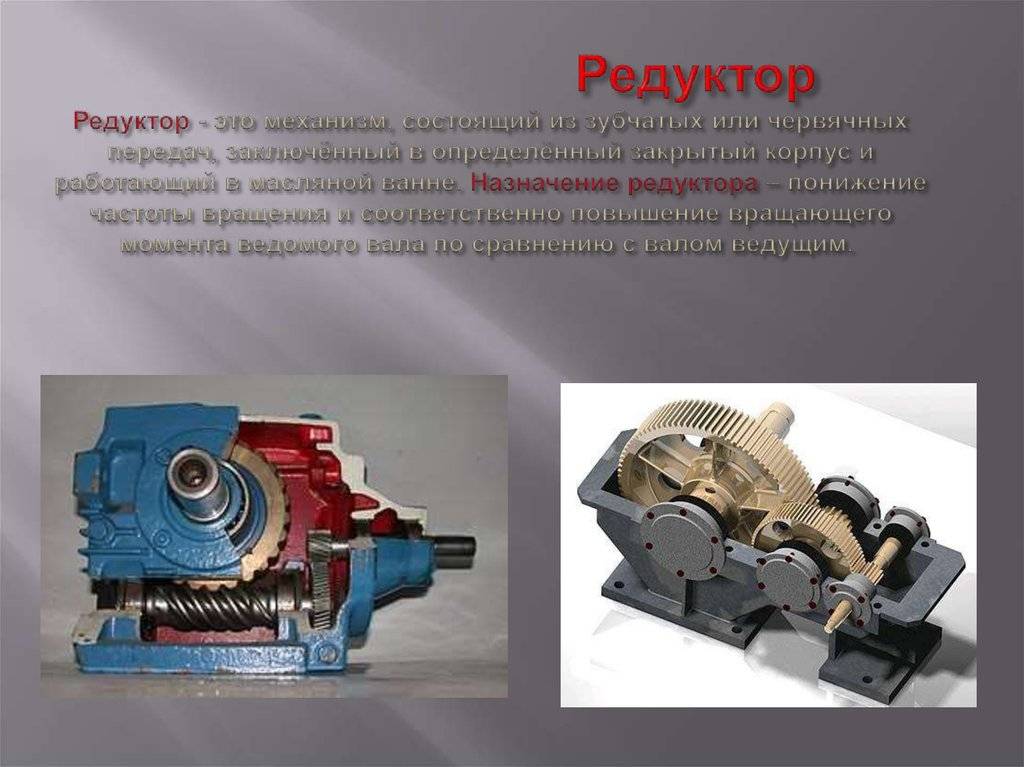

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u₁₂ = ± Z₂/Z₁ и u₂₁ = ± Z₁/Z₂,

Где u₁₂ – передаточное число шестерни и колеса;

Z₂ и Z₁ – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u₁₆ = u₁₂×u₂₃×u₄₅×u₅₆ = z₂/z₁×z₃/z₂×z₅/z₄×z₆/z₅ = z₃/z₁×z₆/z₄

https://youtube.com/watch?v=S3XcGCWR-RI

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Достоинства и недостатки

У рассматриваемого механизма есть довольно большое количество преимуществ и недостатков, которые должны учитываться. Проводимые тесты позволяют определить мощность. К плюсам отнесем следующее:

1. Высокое передаточное число. Сегодня червячный редуктор может передавать крутящий момент в соотношении до 1000/1. Другие технические решения не позволяют реализовать подобные эксплуатационные характеристики. Не многие устройства могут передавать вращение с подобным передаточным числом.
2. Компактность. Как ранее было отмечено, одноступенчатый вариант исполнения имеет небольшие размеры. Именно поэтому механизм соединяется с другими в одну конструкцию. В большинстве случаев проводится установка червячной конструкции в случае, когда в приоритете именно компактность.
3. Бесшумность. При работе редукторов есть вероятность возникновения сильного шума, который создает трудности. Рассматриваемый вариант исполнения лишен подобного недостатка.
4. Плавность хода. В некоторых случаях при передаче вращения нужно обеспечить высокую плавность хода. При этом некоторые конструкции могут проводить самоторможение при необходимости.
5. Отсутствие обратного хода можно назвать еще одним важным преимуществом конструкции. При передаточном показателе 35/1 отсутствует эффект обратного хода, так как ведомое колесо нельзя провернуть.
6. Ремонтопригодность. Сегодня можно найти специальный комплект для восстановления редуктора. Ремонтопригодность позволяет на месте провести требуемую работу.

Однако, есть и несколько существенных недостатков, которые должны учитываться. Примером назовем следующее:

1. Низкий КПД. КПД червячного редуктора намного меньше в сравнении с другими конструкциями. Именно поэтому в случае, когда не нужно обеспечивать плавность хода и бесшумность червячный редуктор не устанавливается по причине экономических соображений. Снижение показателя КПД прежде всего можно связать с тем, что червяк перенаправляет усилие. Потери могут составлять около 30% и более процентов.
2. Нагрев также можно назвать существенным недостатком. Устройство должно находится постоянно в смазанном состоянии, так как происходит существенный нагрев при трении подвижных элементов. Слишком высокая температура становится причиной, по которой металл теряет свои основные характеристики Примером можно назвать твердость и износостойкость поверхности.
3. Нет возможности применять для передачи большого усилия. Как показывает практика, червячный редуктор устанавливается только в случае необходимости передачи крутящего момента на более 15 кВт.
4. Между валами наблюдается люфт. Даже вначале эксплуатации есть небольшой люфт, который со временем существенно увеличивается. Именно поэтому устройство не может прослужить в течение длительного периода.
5. Наблюдается сильный износ зубьев. При этом восстановить детали не получается, проводится их полная замена, за счет чего повышаются расходы.

Выбор наиболее подходящего редуктора проводится с учетом достоинств и недостатков рассматриваемого механизма.

При показателе от 60 до 200 кВт конструкция должна обеспечивать принудительную подачу масла, которое требуется для охлаждения и смазывания.

Методика выбора редуктора в зависимости от нагрузки

Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.

Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:

• выбор редуктора по типу механической передачи
• определение габарита (типоразмера) редуктора
• определение консольных и осевых нагрузок на входной и выходной валы
• определение температурного режима редуктора

На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.

На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.

Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.

Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.

Наиболее частые признаки поломки трансмиссии

Наиболее сложный в ремонте элемент трансмиссии — коробка переключения передач. Владельца автомобиля должны насторожить:

• трудности при переключении передач, хруст, скрипы, другие посторонние звуки при переведении рычага в другое положение;
• невозможно включить передачу;
• в салоне появляется резкий запах моторного масла;
• шелест, стуки, когда рычаг переключения передач находится в нейтральном положении.

Утечка масла из КПП — серьезная причина сразу же обратиться к специалистам. Недостаток смазки способен полностью вывести механизм из строя.

Повреждение тросика, «слабая» педаль сцепления способны привести к «залипанию» муфты сцепления. При нажатии на педаль диски не смогут разъединиться, и переключить скорость не получится. При этом раздается неприятный скрежещущий звук.

Виды редукторов

При выборе механизма и для оценки его рабочих параметров применяют такие технические характеристики редуктора:

• КПД, измеряющийся в процентах;
• тип зацепления и передачи;
• крутящий момент, предающийся входным валом;
• число передач;
• частоты вращения входного/выходного валов.

Существуют редукторы с разным числом ступеней, работающие с одной или несколькими передачами: многоступенчатые, двухступенчатые и одноступенчатые. Различие в конструкции таких редукторов заключается в параллельном размещении осей валов. Ступенью принято считать одну пару зубчатые колес, которые и являются передачей, обеспечивающей преобразование крутящего момента и частоты вращения. Количество ступеней в редукторе приравнивается к количеству валов, уменьшенному на один.

В зависимости от технических характеристик и особенностей конструкции выделяют разные виды редукторов: механические и турбинные.

Механические редукторы предназначены для уменьшения количества оборотов двигателя с одновременным повышением крутящего момента, который обеспечивает привод в промышленном оборудовании. Простейший пример редуктора – пара цилиндрических шестеренок, которые взаимодействуют, цепляясь зубьями. В таком случае ведущим колесом выступает шестеренка меньшего диаметра, а ведомой – большая.

Турбинные редукторы косозубной передачи представляют собой модульную конструкцию в чугунном корпусе. Принцип работы механизма заключается во взаимодействии косозубной шестерни и турбинного колеса. Универсальность конструкции позволяет обеспечить точный показатель крутящего момента и использовать данный тип редуктора на любых промышленных установках. Механизм работает тихо, имеет низкую себестоимость и позволяет максимально снизить затраты на обслуживание.

Мотор-редуктор

Мотор-редуктор совмещает в одном корпусе механический узел и электрический двигатель. Такой тип редуктора отличается небольшими габаритами, занимает минимум пространства, прост в монтаже и обслуживании, а также имеет высокий показатель коэффициента полезного действия. Мотор-редуктор незаменим для работы промышленного оборудования, где нужно обеспечить низкую скорость вращения. К такому оборудованию относится строительная техника, бетономешалки, конвейеры, элеваторы, дозаторы.

В зависимости от способа монтажа в промышленных машинах может быть использован: горизонтальный, вертикальный, наклонный или угловой редуктор.

Горизонтальные применяют в промышленных машинах, они выдерживают высокие рабочие нагрузки, имеют широкий диапазон крутящего момента и передаточного числа, высокий показатель КПД и низкую стоимость. Тип сцепления шестеренок в таком механизме может быть косозубным, прямозубным или шевронным.

Вертикальные используются в подъемных механизмах, устойчивы к нагрузкам переменного типа и вращаются в любом направлении, обеспечивая реверс.

Угловые модели позволяют изменить направление движения вращающегося вала под заданным углом. При этом число оборотов может оставаться неизменным или уменьшаться в несколько раз.

Устройство и принцип работы

Из каких же деталей состоит такой ответственный механизм? Классическое устройство редуктора предполагает наличие следующих рабочих частей:

• корпусная часть с крышкой, отверстием для проверки уровня технической жидкости;
• комплект подшипников;
• валов — в зависимости от назначения и количества передач помимо входного и выходного добавляется промежуточный;
• детали, реализующие передачу между валами — зубчатые колеса, червячные элементы.

Схема расположения элементов зависит от типа редуктора. Помимо приведенных выше основных элементов, устройство состоит из дополнительных деталей — сальниковых уплотнений, шпонок, регулировочных колец, уплотнительных прокладок.

Устройство

Редукторные механизмы бывают одноступенчатыми и многоступенчатыми. Примером простейшего редуктора является зацепление двух зубчатых колес или шестерен разного диаметра, внешнего типа зацепления. Меньшая шестерня является ведущей, размещается на ведущем валу редуктора. Этот вал получает крутящий момент от двигателя. Большая шестерня является ведомой и закрепляется на ведомый вал. При разнице в количестве зубьев между шестернями в 3 раза ведущая совершит один полный оборот, а ведомая провернет вал лишь на треть. Тяговое усилие на ведомом валу возрасте в 3 раза по отношению к выдаваемому усилию двигателя.

Ведущий вал редуктора всегда чуть меньше ведомого — это конструктивная особенность из-за разницы в моментах помогает определить его тип. Использование таких элементов как сальниковые уплотнения необходимо для герметизации смазки внутри корпуса редуктора. Шпонки фиксируют зубчатые колеса на валах. Схемы редукторов необходимы для полного отображения всех элементов с указанием маркировки и размеров.

Интересное:   Таблица дюймовых резьб: обозначение в мм

Шестерни на валах располагаются внутри корпуса с посадкой на подшипниках. Смазка реализуется частичным или полным заполнением объема корпуса технологическим маслом. Вязкость и состав масла в промышленных и автомобильных редукторах отличаются. При частичном заполнении ванночки (часто встречается на промышленных редукторах) зубья шестеренки, опускаясь вниз, захватывают на себя масло и таким образом осуществляют смазку зоны контакта в передаче. Масло подлежит замене: для коробки передач график устанавливается от пробега авто в километрах, для промышленного редуктора зависит от наработки в часах.

В зависимости от требуемого передаточного числа, количество ступеней увеличивается, элементы, передающие крутящий момент, меняются. Для моста в легковом автомобиле с полным приводом характерно равное передаточное число в переднем и заднем механизме — для синхронности вращения колес.

Крышка необходима для доступа и осмотра строения внутренней конструкции без полного разбора механизма. Детали подлежат периодической ревизии на предмет износа.

Принцип действия

Принцип работы механического редуктора заключается во взаимодействии зубьев деталей, передающих крутящий момент. Силовой агрегат подает крутящий момент на ведущий вал механизма, выходной      вал выдает пониженные обороты и повышенный крутящий момент. Если механизм скоростной, то происходит повышение оборотов вала и снижение силового момента. Редуктор как силовое звено работает над передачей момента исполнительному механизму.

Маркировка

Для обозначения моделей редукторов применяются комбинации букв и цифр, характеризующие параметры и тип устройства. На первом месте указывается число ступеней и вид передачи:

• червячный — Ч;
• цилиндрическое — Ц;
• глобоидное — Г;
• коническое — К;
• планетарные — П.

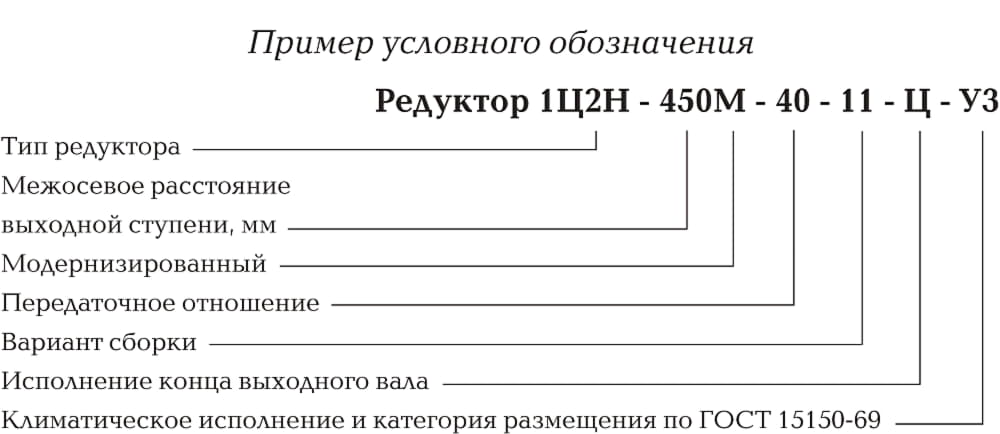

Пример маркировки редуктора

Для комбинированных моделей на первое место ставится буква, означающая первую передачу:

• цилиндрически-червячные — ЦЧ;
• конически-цилиндрические — КЦ;

Количество передач определенного вида обозначается цифрой, проставляемой перед буквой передачи.

Цилиндрические редукторы

Цилиндрические редукторы являются самыми популярными в машиностроении. Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени – от 10 до 60, а три ступени – от 60 до 400.

Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:

А) – Простой одноступенчатый цилиндрический редуктор Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями Г) – Соосный цилиндрический редуктор Д) – Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи Е) – Соосный цилиндрический редуктор с шевронной быстроходной передачей Ж) – Соосный цилиндрический редуктор с раздвоенной передачей З) – Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей

Передний и задний редукторы – в чем разница?

Если рассматривать элементы обоих редукторов в отрыве от общей системы, то определить его принадлежность к приводу не удастся. Но при сравнительном анализе выяснится, что ведомые шестерни у заднего механизма будут крупнее. В остальном же меняется только конфигурация расположения совмещенных узлов. В частности, редуктор заднего моста находится вдоль продольной линии автомобильного корпуса вместе с коробкой передач и двигателем. За гибкость сцепки при этом отвечает карданный вал. В системе с передним приводом задействуются редукторы угловых скоростей шарового типа. В остальном механика работы остается одинаковой.
