Домашняя мастерская: как отремонтировать редуктор шуруповерта?

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Виды смазки

Смазка для буров (марка РОС). В составе имеется алюминиевый стабилизатор. Присадка снижает амортизационный удар, обеспечивает хорошую тепловую передачу, противостоит заклиниванию патрона, создаёт небольшой восстанавливающий эффект в местах износа.

Присадка из алюминия уменьшает шум редуктора, визуально восстанавливает износ шестерней. Состав при нагреве до 60˚C заполняет пустоты и смазывает детали. После остывания приобретает первоначальную вязкость. На упаковке со смазкой производители изображают шестерёнку.

Смазки для бура и редукторов различного электроинструмента отличаются консистенцией. Существуют следующие категории:

• Мягкая консистенция – редуктор дрели, шуруповерта, ленточной шлифовальной машины;
• Очень мягкая консистенция – редуктор лёгкого перфоратора;
• Полужидкая консистенция – редуктор болгарки;
• Жидкая консистенция – редуктор тяжелого перфоратора.

Твердые смазки редко применяются, имеют узкоспециализированное назначение.

Особенности конструкции инструмента

Шуруповерт представляет собой ручной электрический инструмент для закручивания или выкручивания крепежных элементов винтового типа. Прямое его назначение – работа с шурупами. Достаточно часто шуруповерт применяется в качестве дрели (для сверления), что и приводит к выходу его из строя. Дело в том, что данный аппарат имеет механизм торможения вращательного момента при чрезмерной нагрузке, а скорость вращения его патрона значительно уступает скорости вращения патрона дрели. Это создает перегрузки, способные привести к поломке и износу деталей.

Практически все подобные аппараты имеют однотипный принцип работы и отличаются лишь дизайном корпуса и размещением элементов. Любые шуруповерты включают в себя корпус, рабочий инструмент (патрон), электрическую и механическую системы. Патрон принадлежит к кулачковому виду и устанавливается на главном валу, на который с помощью редуктора подается крутящий момент от электродвигателя.

Устройство шуруповерта: 1 – выключатель; 2 – устройство реверса; 3 – транзистор; 4 – двигатель; 5 – редуктор.

Электрическое питание аппарата обеспечивается от электросети или встроенных аккумуляторов. Электрическая система состоит из электродвигателя, пускового кнопочного элемента с регулятором мощности и устройства, обеспечивающего реверс. Сердцем инструмента является однофазный двигатель коллекторного типа под напряжение 220 В. Пуск его проводится с помощью конденсатора, а напряжение снимается с контактных щеток.

Кнопка включения сочетается с регулятором скорости, основой которого является транзистор (генератор), установленный на плате управления. При разном нажатии пусковой кнопки изменяется сигнал, открывающий транзистор, который соответственно изменяет напряжение на входе электродвигателя.

Механическую составляющую представляют редуктор и механизм регулировки усилия. Редуктор планетарного типа осуществляет передачу крутящего момента с вала электродвигателя на главный вал с уменьшением скорости вращения. Редуктор содержит кольцевую и солнечную шестерни, сателлиты и водило. Возможность управления частотой вращения вала зависит от многочисленности ступеней (сателлитов). Обычно применяются редукторы с 2-3 ступенями.

Регулятор усилия обеспечивает нужную нагрузку на шуруп при разных условиях работы инструмента. Предусматривается до 16 позиций, что оптимизирует закручивание шурупа в материал различной плотности. Механизм снимает нагрузку при полной закрутке шурупа. В механическом подразделе шуруповерта следует особо отметить важную роль подшипников, обеспечивающих плавный ход вращающихся частей.

Ремонт редуктора шуруповерта своими руками

Чаще всего редуктор выходит из строя при длительной работе под большой нагрузкой. Самая частая поломка – это искривление основного вала с патроном. При такой неисправности прибор начинает сильно вибрировать руках.

Ещё одна поломка – это износ подшипника вала с патроном или опорной втулки. Если деформирован только подшипник или втулка, а вал остался в прежнем состоянии, то ремонт редуктора шуруповерта своими руками заключается только в замене изношенного элемента.

Если при включении шуруповерта мотор запускается на секунду, а затем резко останавливается, значит проблема кроется в редукторе. В такой ситуации чаще всего из строя выходит штифт, из-за которого сателлит не может передать обороты на основной вал. В таком случае поможет установка нового водила. Если водило тоже повреждено, то нужно менять целый редуктор. Зубцы шестерней тоже влияют на работу редуктора. Если прибор будет долгое время работать с изношенным шестернями, то это может привести в негодность большинство деталей, которые относятся к устройству редуктора шуруповерта.

Принцип работы двухступенчатого редуктора шуруповерта

• Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
• Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Как отремонтировать редуктор самостоятельно

Редуктор – это такой механизм, который практически не подлежит починке. Речь идет о ремонте редуктора шуруповерта своими руками. К примеру, провода можно спаять, а кнопку прикрепить. Здесь же выход из ситуации – это замена неисправных частей. Также, если переключение оборотов происходит с опозданием или в некоторых случаях не переключается, можно попробовать смазать шестерни в редукторе. При разборе можно наткнуться и на мусор, который мешает нормальной работе планетарного механизма.

Смазать шестерни можно и таким подручным материалом, как тосол. Ну лучше делать это «оригинальной» смазкой. Её можно найти в магазине или сервисном центре фирмы, к которой принадлежит устройство. Цена на тюбик обычно не большая, а его должно ходить на несколько ТО шуруповерта или другой техники.

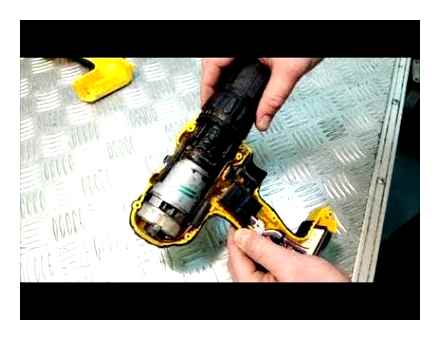

Разборка редуктора шуруповерта:

• Необходимо вытащить патрон. Делать это удобнее всего шестигранным ключом на 10 миллиметров.
• В патрон необходимо зажать короткий конец ключа, а затем выполнить кратковременный запуск инструментом с такой целью, чтобы ключ на полной скорости электромотора ударился о поверхность стола.
• Но такой метод подойдет для шуруповерта, где редуктор хоть как-то запускается. При неисправном механизме нужно зажать шпиндель в тисках. В таком положении можно разобрать редуктор.

https://youtube.com/watch?v=J4qZQxDYUWo

Теперь можно выполнять запланированные операции – смазывать детали или выполнять замену, при условии, что в наличии есть новые элементы для шуруповерта.

Не рекомендуется брать шестерни или муфты от других моделей, так как скорее всего будет несоответствие, хотя визуально оно может быть и не видно. Не рекомендуется работать с шуруповертом длительно на высоких оборотах, так как это скорее всего приведет к поломке.

Готовая смазка

Производители электроинструмента советуют пускать в ход специальные составы собственного производства. Такие рекомендации дают, в частности, и «Бош».

Впору купить такие средства, но стоимость их достаточно высокая, и трата не всегда оправданы. более демократична к типу применяемых материалов. Какая покрытие все-таки лучше? Смазочный материал для редуктора болгарки повинен соответствовать определенным требованиям:

• вязкость состава маловыгодный превышает 800 Па*с;
• температура отделения капель от основной народ не менее 120°С;
• однородный состав без присутствия механических вкраплений;
• выносливость к воздействию влаги.

Промышленностью выпускается множество видов смазок, в томище числе специальные составы для использования в редукторах. Наилучшие результаты показывают смеси, содержащие в качестве противозадирной присадки дисульфид молибдена. Кабы говорить о зарубежных производителях, прекрасно себя зарекомендовали «Кастрол» и «Мобил».

«Мобил» ради удобства использования помещает продукцию в тубы, имеющие форму шприца.

Изо отечественных марок можно отметить МС-1000, Лимол. Применение солидола, литола неужто Циатим-221 не дает нужного результата.

Принцип работы и основные узлы шуруповерта

Агрегаты делятся на электрические, работающие от сети, и аккумуляторные, источником питания которых выступает АКБ разного вольтажа, емкости. Независимо от типа, модели имеют практически идентичную конструкцию. Чтобы понять, как разобрать шуруповерт, нужно ознакомиться с его функциональными узлами:

• электродвигатель (щеточный или бесщеточный);
• редуктор;
• электронный блок;
• зажимной патрон;
• пусковая кнопка;
• регулятор усилий;
• реверс.

Все элементы надежно закреплены в корпусе пистолетной формы, изготовленном из прочного материала, с прорезиненной рукояткой. Кнопка «Пуск» и другие переключатели расположены на его внешней части. В основании предусмотрен разъем для фиксации аккумуляторной батареи, которая представляет собой набор последовательно соединенных питающих элементов. Сетевые модели оснащены кабелем для подключения к розетке.

Мотор, представляющий собой цилиндр, является главным и самым дорогим элементом конструкции. В агрегатах с щеточным узлом якорь расположен на специальных латунных опорах, а в его пазах находятся обмотки двигателя. На них подается напряжение через пластины коллектора. Ток, протекая по проводнику, вызывает образование электромагнитного поля.

Устройство шуруповерта

Вращение вала обеспечивает крутящий момент, возникновению которого способствует магнитное поле статорных обмоток и якоря. Назначение коллекторного узла последнего заключается в сохранении заданной последовательности подачи напряжения на проводники. Щетки прижимаются к якорю подпружиненными пластинами. При возникновении проблем нужно знать, как разобрать двигатель шуруповерта, чтобы самостоятельно устранить неисправность.

Инновационные технологии позволили значительно улучшить характеристики двигателя путем исключения из его конструкции коллектора и щеток. Электронный усилитель заменили механическими контактами.

Сначала якорь с постоянным магнитом поворачивается в направлении силовых линий магнитного поля, а при подаче напряжения на следующую пару – продолжает вращение. При этом магниты начинают взаимодействовать с вновь образующимся магнитным полем. Данные реакции непрерывны, пока на обмотки подается напряжение.

Редукторы в шуруповертах используют в основном планетарного типа. К основным составляющим относят:

• сателлиты;
• водило;
• кольцевую шестерня;
• солнечная шестерня (крепится на вал мотора).

Назначение редуктора заключается в передаче крутящего момента двигателя на патрон инструмента. Элемент соединен с валом, на котором крепится держатель оснастки. Многие модели оснащены двухскоростным редуктором, позволяющим настраивать шуруповерт на выполнение конкретной задачи. Принцип действия: вал якоря приводит в движение солнечную шестерню – совместно с кольцевой она вращает сателлиты, передающие импульс водилу.

Разобранный редуктор

Патрон предназначен для фиксации бит и сверл. Крепится к выходному валу редуктора с помощью резьбы, винта или конуса Морзе. Наличие 3 прижимных кулачков позволяет надежно фиксировать деталь. По типу конструкции различают ключевой, быстрозажимной, самозажимной или шестигранный патрон.

Пусковой выключатель обеспечивает запуск шуруповерта. При нажатии на кнопку цепь питания в моторе замыкается, что способствует возникновению максимальной мощности. Также ее назначение заключается в регулировке частоты оборотов шпинделя – чем сильнее нажать на курок, тем выше скорость вращения патрона.

Регулятор силы прижима с предохранительной муфтой. Большинство моделей оснащены кольцом с 16-18-ступенчатой градацией, что позволяет максимально точно настроить степень затяжки при работе с материалами разной плотности.

Функция реверс позволяет изменять направление оборотов шпинделя, что обеспечивает возможность извлечения ранее вкрученных саморезов. Переключение обычно происходит путем смены полярности питающего двигатель напряжения.

Ремонт механической части своими руками

Поломки в этой части определяются по звуку. Наличие посторонних шумов, гула и скрежета свидетельствует о необходимости разборки шуруповерта Интерскол и ремонта подвижных узлов.

Ремонт редуктора

Редуктор – сборный узел, передающий вращение от электродвигателя к самозажимному патрону. Позволяет регулировать скорость, силу вращения патрона. Для этого в нем предусмотрены 2 или 3 передаточные ступени.

Редуктор в сборе

В ходе ремонта редуктора шуруповерта бренда Интерскол учитывают, что его детали изготавливают из железа или высокопрочного пластика . Для доступа к внутренней части необходимо демонтировать железную пластину и оценить состояние всех деталей. Если на венце нет дефектов, его чистят от грязи и хорошо смазываю, осматривают наружный венец, на внутренней части которого имеются зубья. Их состояние влияет на качество работы всего механического узла.

Если зубья стерлись, то нужно выполнить следующее:

1. Высверлить четыре небольшие отверстия в корпусе редуктора по центру стертого зуба сверлом небольшого диаметра.
2. В сделанные ранее отверстия аккуратно вкрутчиваются болты подходящего размера.
3. Шляпки и ножки закрученных болтов требуется подравнять бормашинкой, чтобы придать им нужную форму. В ходе работы делать короткие и плавные движения, иначе корпус редуктора нагреется и оплавится.
4. Собрать отремонтированный редуктор. В корпус необходимо вставить железный венец после чего можно собирать весь узел.

Благодаря ремонту можно будет еще немного поработать шуруповертом «Интерскол» Да-18ЭР , что позволит приобрести оригинальные запчасти для замены изношенных.

Ремонт патрона

Важным механическим узлом шуруповерта «Интерскол» Да-18ЭР также считается патрон, который тоже иногда ломается. Поэтому его приходиться менять или ремонтировать. Для этого с вала снимается патрон.

1. Крестовидной отверткой откручивается стопорный шуруп.
2. Короткой стороной в патрон вставляется шестигранный ключ после чего по его свободному концу резко ударяют против часовой стрелки.

Если шуруп не получается выкрутить, то в патрон заливают антикоррозийную жидкость ВД и подождать несколько минут, чтобы она хорошо размягчила ржавчину на шурупе. Далее его снова нужно попробовать отвернуть. Если это тоже не поможет, то необходимо разобрать корпус шуруповерта «Интерскол» и снять редуктор. Торцовым ключом надежно зафиксировать шпиндель, после чего открутить патрон. Его разбирают и заменяют изношенные кулачки и конусную гайку, если удастся купить оригинальные. Их практически не найти, поэтому приходится менять весь патрон.

Самозажимной патрон

В чем принцип действия планетарного редуктора шуруповерта?

Для чего он нужен в шуруповерте?

Планетарный редуктор у дрели, как и у прочих механических устройств предназначен для уменьшения либо увеличения после передачи от вращения крутящегося момента, уменьшения нагрузки на входном валу двигателя и увеличении нагрузки на выходе.

Работает он таким образом:

1. Солнечная шестерня, которая находится в центре планетарного редуктора, приводится в действие вращающимся валом двигателя.
2. От солнечной шестерни приводятся в действие несколько (минимум три) зубчатые шестерни, передаточное число вращения уже изменяется.
3. От шестерён вокруг солнечной шестерни вращение передаётся на корончатую шестерню, которая замыкает механизм и передаёт вращение на выходной вал.
4. Далее возможен повтор операции, если он трёхступенчатый.
5. Итак на выходе мы получаем другую частоту вращения и мощность.

Плюсы в использовании таких редукторов — долговечность инструмента при увеличении его мощности за счёт передаточных шестерён.

Принцип действия планетарного редуктора, это снижение оборотов входящих на редуктор и преобразование их уменьшения в силовую тягу — в общем как и обычного редуктора.

Маленькая шестерня крутит большую из-за этого обороты уменьшаются, но усилие тяговое на валу большой шестерни увеличивается прямо пропорционально уменьшению оборотов.

Только в обычном редукторе маленькая шестерёнка крутит большую сама без посредников, а в планетарке через планетарные шестерни их количество может быть разное 2-3-4-5-6 и более.

То есть маленькая ведущая шестерня не касается к большой ведомой.

Теперь для чего это нужно, а для того, чтоб разгрузить зубья и маленькой и большой шестерни, так как в планетарном редукторе зубьев которые передают нагрузку в разы больше чем в обычном, соответственно и нагрузку они выдержат вместе больше!

Поэтому можно применять для изготовления таких редукторов более дешёвые и лёгкие в обработке материалы, например пластик, и работая в планетарном редукторе они выдержат достаточную нагрузку, прослужив достаточное время не изнашиваясь.

Планетарный редуктор кроме всего прочего, более стабилен и щадящий втулкам и подшибникам, так как в нём нагрузка распределена по всему редуктору, а не так как в обычном с одной контактной стороны.

Вот поэтому и используют такие редукторы в шуруповёртах, чтоб обеспечить хорошую тягу и усилие не громоздкими деталями.

Поломки в электрической части

В электросхеме шуруповерта часто выходят из строя аккумуляторы, второе место делят между собой кнопки и двигатель, в котором чаще всего портятся щетки.

Как отремонтировать АКБ своими руками

Для ремонта аккумулятора необходима предварительная проверка. Для этого аккумулятор заряжают и испытывают на отдаваемую мощность в течение определенного времени. Если отдаваемый заряд мал, то никель-кадмиевые батареи можно попытаться восстановить.

В случае пониженного напряжения и слишком малого тока батарею приходится ремонтировать. Ремонт заключается в поиске неисправных элементов и их замене. В литий-ионных блоках батарей из-за последовательного соединения аккумуляторов приходится использовать контроллеры балансировки заряда, что может значительно усложнить ремонт и потребовать помощи квалифицированного специалиста по электронике

Особенно это важно потому, что литий-ионные батареи при неправильном ремонте могут стать источником пожара

Замена щеток

Замена щеток делается довольно часто, особенно для шуруповертов, которыми пользуются строители и отделочники-монтажники, работающие с камнем или рядом с источником каменной пыли. Например, достаточно собрать шуруповертом деревянный стеллаж на складе с цементом, чтобы щетки были почти наполовину изношены.

Для замены щеток необходимо разобрать шуруповерт, извлечь мотор и затем достать щетки. Как это конкретно делается, зависит от конструкции двигателя. Иногда щетки фиксируются пробками (это самый легкий случай для их замены), а иногда выталкиваются в направлении оси коллектора. В некоторых случаях приходится прибегать к приспособлениям для временного удерживания щеток при сборке.

Проблемы с кнопкой

Кнопки могут ломаться от грубых усилий. Часто внутрь попадают занозы, мелкие обломки металла от саморезов, или листового металла, которые прилипают к рукам работающего. Этот мусор приводит к заклиниванию кнопки, и если его вовремя не убирать, легко растачивает пластмассовый корпус в котором смонтирована кнопка с регулятором.

В результате начинается нестабильность регулятора, рывки скорости шуруповерта и в конце-концов он полностью отказывает. То же самое относится к переключателю реверса, если он имеет неудачную конструкцию, плохо защищающую его от пыли.

Ремонт этих частей не всегда возможен, это опять-таки зависит от конкретного исполнения кнопочного узла. Чаще всего приходится менять узел целиком на новый. Электрические неисправности можно устранить заменой деталей.
