Редукционный клапан давления

Принцип работы

РДВ, несмотря на свою простую конструкцию, предназначен для целого ряда полезных функций. Он не только уменьшает число протечек в магистрали, но и защищает соединенное с системой оборудование, которое чувствительно к перепадам воды.

Проточный

Данный вид водяного регулятора собран без каких-либо подвижных элементов. Благодаря этому возрастает его надежность и срок эксплуатации.

Водяное давление в проточном редукторе уменьшается за счет разделения воды на отдельные потоки, разливающиеся по каналам устройства. На конце прибора они снова соединяются в один поток, но уже более медленный.

Применяется для систем полива и орошения. Для полноценной работы прибора на выходе должен быть установлен вторичный регулятор.

Мембранный

Пропускная способность прибора находится в диапазоне от 0,5 до 3 м3/час. Прибор поставляется с подпружиненной мембраной, которая контролирует потоки воды в системе в квартире.

Пружина воздействует на встроенный клапан, который регулирует размер потока жидкости в системе водоснабжения. Устанавливается мембрана с помощью автономной камеры, которая блокирует попадание грязи внутрь устройства.

Существенный недостаток мембранного редуктора – сложность ремонта и последующего обслуживания.

Поршневой

Считаются наиболее простыми в конструкторском плане. Давление регулируется за счет подпряженных поршней, которые повышают или уменьшают зазор во внутреннем клапане. Для дополнительной регулировки устройство оснащено вентилем. С помощью него пружину можно сжать или ослабить.

Наиболее частой причиной поломки устройства является засорение внутреннего механизма. Для предотвращения попадания твердых веществ из воды редукторы устанавливаются вместе с очистительными фильтрами.

Надежность также не высока за счет множества подвижных частей. Поломка хотя бы одной означает выход из строя всего регулятора.

Электронный

Такой регулятор часто применяют в промышленных системах водоснабжения. Электронное устройство прибора вместе с датчиком движения анализирует данные о давлении потока и решает, надо ли активировать помпу для контроля.

Состоит регулятор из следующих частей:

• датчики;
• электронная плата;
• коммутационная втулка;
• патрубки для установки в магистраль.

Устройства должны поставляться с дисплеем для отображения сведений о давлении воды в трубопроводе.

Электронные редукторы предназначены для постоянного отслеживания водяных потоков, сохраняя при этом систему от гидроударов.

Автоматический

Автоматический РДВ состоит из мембраны и нескольких пружин. Благодаря установленным гайкам, возможна регулировка силы сжатия при напоре воды.

Принцип снижения давления позаимствован у мембранных приборов. Чем ниже давление внутри труб, тем слабее смыкается мембрана.

Единственное весомое отличие от мембранных устройств – наличие коррекционных гаек, с помощью которых выставляется рабочий диапазон.

Возможные неисправности

Как уже говорилось выше, основное назначение редукционного клапана – открывать дополнительный масляный канал, предотвращая образование избыточного давления в системе смазки. Но клапан должен не только открывать, но и надёжно перекрывать этот канал – в противном случае при низких оборотах двигателя есть риск возникновения «масляного голодания». Как правило, это вызывается недостаточно плотным прилеганием запирающего элемента (шарика или стаканчика) к седлу.

Причинами этого могут быть:

1. Потеря упругости пружины.
2. Нарушение формы седла клапана, царапины и сколы на прилегающих поверхностях.
3. Посторонние предметы (продукты износа шестерен насоса).

Измерением давления в системе смазки манометром выявить нарушение работы клапана практически невозможно. Его потеря может быть вызвана износом шестерен насоса и увеличенными зазорами в подшипниках скольжения распредвала или коленвала.

Наиболее эффективным способом проверки редукционного клапана и самого масляного насоса является испытание узла на специальном стенде.

Тем не менее, при простом осмотре можно выявить дефекты, которые могут отрицательно сказываться на его работе. Это глубокие задиры и царапины на шарике (стаканчике), грязь в канале. Также вполне возможно оценить состояние пружины. Для этого потребуется измерение её длины в свободном состоянии и при приложении определённого усилия. Как правило, такая информация есть в руководстве по ремонту автомобиля.

Ремонт

Восстановление работы клапана сводится к его очистке и замене деталей

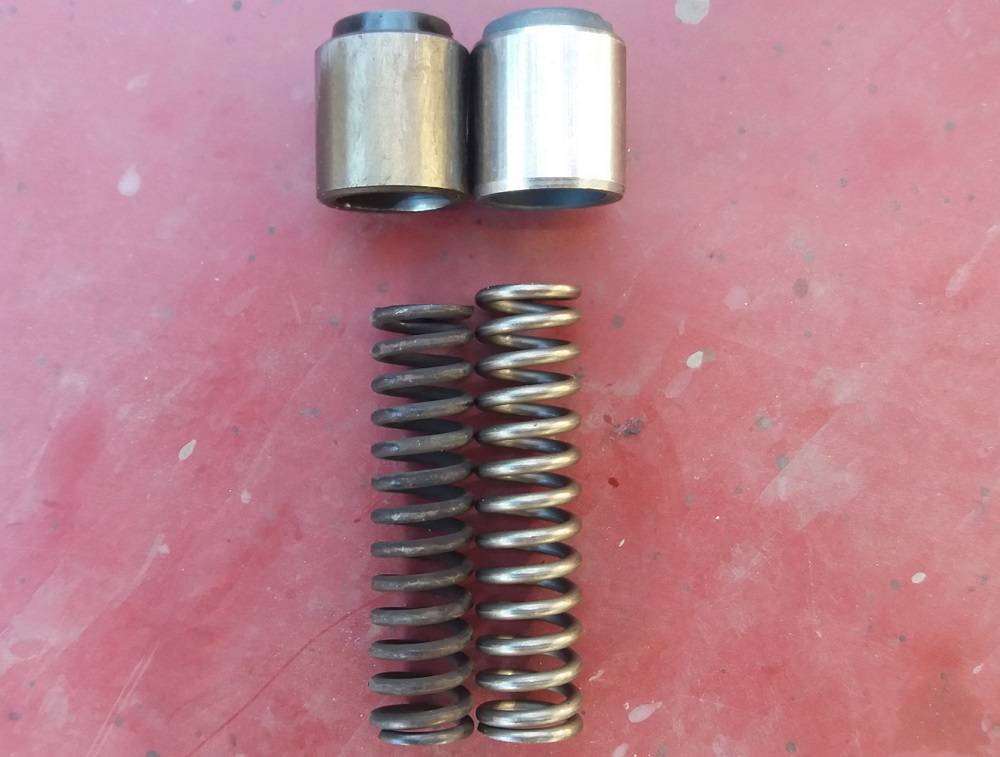

Если запорный элемент выполнен в виде стаканчика, то особое внимание следует уделить состоянию фаски на его торце. Даже небольшие царапины на ней станут причиной потери давления. Иногда автовладельцы притирают стакан к седлу, используя притирочную пасту:

Иногда автовладельцы притирают стакан к седлу, используя притирочную пасту:

Боковые стенки стаканчика служат лишь для точной установки рабочей фаски в седле. Поэтому небольшие царапины на них не отразятся на работоспособности клапана. Достаточно того, чтобы стаканчик свободно перемещался в канале.

При ремонте клапана всегда следует помнить о том, что на фактической производительности масляного насоса его состояние не сказывается никак. Поэтому дефектовку и ремонт узла необходимо производить комплексно – начиная с оценки состояния шестерен.

Что входит в узел регулирования

Редукционный узел или редукционная установка — это комплект оборудования, включающий в себя помимо регулятора давления пара после себя, фильтр грубой очистки, сепаратор, предохранительный клапан, один или несколько конденсатоотводчиков и запорную арматуру. Тут же возникает вопрос, зачем столько оборудования нужно и почему нельзя просто установить редукционный клапан. Дело в том, что устройство довольно требовательно к условиям к эксплуатации и уязвимо к механической эрозии — при прохождении влажного пара на высокой скорости, капли конденсата буду способствовать быстрому износу его седла. Такие особенности редукционного клапана делают его экономически невыгодным без обвязки.

Поэтому совместно с редуктором монтируют ряд устройств, которые позволяют ему нормально работать и выполнять свою функцию:

• Фильтр грубой очистки предназначен для очистки пара, подаваемого на редукционный клапан, от грязи, ржавчины и окалины. Защищает клапан от проникновения крупных и средних частиц. Подходит для использования в большинстве систем, за исключением случаев, когда есть особые требования к размеру и количеству включений.
• Сепаратор необходим для осушения пара. Причем как на входе редукционного клапана, так и на его выходе (для большинства паровоздушных потребителей необходим именно сухой пар). Тип сепаратора подбирают с учетом его пропускной способности, скорости потока и расчетного падения давления после прохождения пара через устройство. Подробно о выборе этого устройства мы писали в этой статье.
• Конденсатоотводчики устанавливают непосредственно перед редукционным клапаном. Это позволит предотвратить накопление конденсата при его закрытии. В частных случаях устройства также размещают за регулятором давления пара после себя, если паропровод после него поднимается наверх. Или между двумя редукционным клапанами, если схема предполагает их последовательное подключение. При монтаже редуктора на вертикальном трубопроводе, дренаж можно и не предусматривать.
• Предохранительный клапан предотвращает повышение давления при неправильной настройке системы или выходе из строя регулятора давления пара после себя, предупреждает появление гидроударов в редукционной установке.
• Запорная арматура устанавливается для перекрытия потока среды во время профилактических работ и при обслуживании узла.

Это минимальный набор компонентов, который должен быть в редукционной установке. Без них нормальная работа редуктора невозможна. При этом стоит учитывать, что подбор регулятора давления пара после себя должен выполняться сразу с окружением. В противном случае возможна ситуация, что купив недорогой редукционный клапан, вы потратите в несколько раз больше денег на его обвязку, а также последующий монтаж и обслуживание. Чтобы не ошибиться, обращайтесь к специалистам «ВТК-Велес», мы поможем подобрать подходящее оборудование.

Кроме того, сегодня производители предлагают усовершенствованные редукционные клапаны, представляющие собой по сути почти полноценный узел регулирования. Конструкция таких редукторов предусматривает встроенный фильтр, сепаратор и конденсатоотводчик. Нет только предохранительного клапана и отсечной арматуры. Такие модели занимают немного места в составе редукционного узла и требуют в меньше фланцев при сборе. Кроме того, все компоненты подобраны по расходным характеристикам, что практически исключает риск технической ошибки.

https://youtube.com/watch?v=mcpUFSIbmyo

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

8.1. Редукционные клапаны

Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.

8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы. Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления

8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.

Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла. При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана. Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж. Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать. Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия. Это расстояние необходимо для стабилизации потока пара после редуцирования.

8.1.3. Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2

Ремонт и неисправности масляного клапана

Конструкция редуктора достаточно простая, это обуславливает его высокую отказоустойчивость и долгий срок эксплуатации. Обычно это бывает связано с износом деталей устройства.

Специалисты выделяют следующие основные неисправности редукторов:

• Не создается необходимое давление на выходе. Чаще всего причиной неисправности служит пружина. По мере использования и естественного старения пружина теряет упругость. Из-за меньшей силы сжатия клапан никогда до конца не закрывается, и заданный напор не достигается. То же самое может произойти, если при ремонте или обслуживании поставить похожую по размерам пружину, обладающую меньшей упругостью. Неопытные или недобросовестные мастера часто допускают такую оплошность.
• На выходе получается слишком высокое давление. Это бывает вызвано наличием посторонних предметов внутри механизма, мешающих ему своевременно отсекать подачу. Это могут быть частицы стружки, других механических загрязнений или отложения отработавшего свой срок и загустевшего масла. Такие загрязнения могут привести к заклиниванию деталей клапана и к полному выходу механизма из строя.

Ремонт и обслуживание можно проводить только при полностью отключенных насосах, двигателях и сбрасывании давления в магистрали до нуля. Нарушение этого правила может привести к выбросу масла и деталей клапана, травмированию персонала и повреждению оборудования.

Все детали, включая корпус, надо тщательно промыть в растворителе от остатков масла и других загрязнений и осмотреть. Поврежденные детали следует заменить. Если нет уверенности в упругости пружины, лучше заменить и ее, не дожидаясь сбоев в работе.

Такое обслуживание обычно приурочивают к плановому ремонту двигателя, связанному с частичной разборкой. Если на внутренних поверхностях корпуса или на поверхности золотника обнаружены царапины или задиры, лучше заменить весь клапан.

Функции редуктора давления в квартире

Редукционный клапан в системе водоснабжения – устройство, относящееся к трубопроводной арматуре и предназначенное для снижения давления входящего потока жидкости по предварительно заданным настройкам. Интегрированный в систему водоснабжения квартиры регулятор позволяет избавиться от целого ряда проблем. Учитывая, что рабочее давление бытовых смесителей не превышает 5 атмосфер, установка подобного оборудования предотвратит их выход из строя при высоком напоре жидкости. Редуктор решает следующие задачи:

• Защита как самого водопровода, так и сантехнического оборудования от чрезмерного давления воды. Особенно это актуально в многоэтажных домах, где для подъема столба жидкости к верхним квартирам, его напор часто превышает безопасные для сантехники значения.
• Защита инженерных коммуникаций от гидроударов.
• Снижение давления в системе водопровода до требуемых производителями приборов значений. Например, накопительные бойлеры и бытовые водонагреватели проточного типа часто оснащаются системами, блокирующими подачу жидкости при превышении безопасного значения давления.
• Снижение потребления воды. Чем выше давление в трубопроводе, тем больше воды вытекает из смесителя за единицу времени. Примечательно, что такое оборудование, как редукционный клапан, актуально для загородных домов, где расход влияет на количество сточных вод. Чтобы откачать последние, необходим ассенизатор, а чем интенсивнее они накапливаются, тем больше придется потратить на услуги ассенизационных компаний.
• Понижение шума в устройствах водяного забора. При высоком давлении воды, в кранах и смесителях возникает шум, которой либо полностью исчезает, либо его уровень заметно снижается с установкой редуктора.

Каковы наиболее частые поломки регулятора?

Их можно определить с помощью следующих признаков:

• давление до и после арматуры одинаково или постепенно растет;
• невозможность регулировки оборудования;
• малая пропускная способность сети – плохой напор воды;
• присутствие постороннего шума;
• наличие течи устройства.

В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.

Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.

Назначение редукционного клапана прямого действия

Редукционный клапан давления предназначен для поддержания в некоторой части гидросистемы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.Так же, как и предохранительные клапаны, редукционные клапаны подразделяются на клапаны прямого и непрямого действия, а по количеству линий присоединений клапана – на двухлинейные и трехлинейные.

Устройство двухлинейного редукционного клапана прямого действия

Схема двухлинейного редукционного клапана прямого действия приведена на рис.1. В корпусе 1 размещается регулирующий золотник 2, который под действием пружины 3 стремится занять крайнее нижнее положение и находится в нем до тех пор, пока давление Р₁ в канале “б”, действующее на нижний торец золотника, не в состоянии преодолеть усилие пружины редукционного клапана (рис.1 а). На котором показано состояние клапана, когда усилие от давления Р₁ из-за малой величины давления на входе в клапан, в канале “а” меньше усилия пружины.

Принцип работы двухлинейного редукционного клапана прямого действия

Принцип работы двухлинейного редукционного клапана заключается в следующем, по мере роста давления Р наступает момент , когда усилие от давления Р , превысит начальное усилие пружины, регулируемое с помощью винта 4 и золотника 2 начнет смещаться вверх, частично перекрывая канал “б” на выходе клапана. С этого момента давление на выходе клапана будет поддерживаться постоянным, независимо от дальнейшего нарастания давления на входе в клапана в канале “а”.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Устройство трехлинейного редукционного клапана прямого действия

Устройство трехлинейного редукционного клапана давления модульного исполнения приведена на рис. 3. В корпусе 1 установлена втулка 3 с каналами “а” и “б”, связанными магистралями подвода жидкости Р и редуцированного давления Р!. Канал “в”, в свою очередь, связан с каналом “б” и установленным в нем демпфером , с помощью которого жидкость подводиться в полость, образованную втулкой 3 и пробкой 4. В расточке втулки размещен золотник 2, который пружинами 5 и 6 в исходном состоянии прижат к пробке 4, так что каналы “а” и “в”, а значит и магистрали Р и Р₁оказываются сообщенными друг с другом.

При возникновении усилия от давления Р₁, действующего на торец золотника 2, большего суммарного усилия двух пружин, определяемого положением регулировочного винта 8 относительно резьбового стакана 7, золотник 2 начинает смещаться влево, частично перекрывая канал “а”. Тем самым поддерживается постоянное давление Р1 в канале “в”. Если почему-либо давление Р₁будет стремиться возрастать, золотник 2 еще больше сместиться влево так, что его первый поясок выйдет в полость “с” и через канавки на втором пояске жидкость из канала “в” начнет поступать на слив через сверление из полости “с” в магистраль “Т”.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

• Цилиндрический корпус имеет входной и выходной патрубок.
• По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
• Сверху золотник поджат пружиной.
• Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан. Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Диагностика неисправностей

Несмотря на свою простоту и надёжность, редукционные клапаны время от времени выходят из строя по целому ряду причин. В первую очередь это касается потери возможности поддерживать нужное давление в системе двигателя. Данная проблема проявляется после механических повреждений клапана или его составляющих.

Наиболее чувствительным элементом является пружина, которая со временем попросту растягивается. Её упругости уже не хватает для сдерживания клапана, так что он начинает сдвигаться даже при незначительных изменениях давления. В результате масло начинает уходить из двигателя в картер, что провоцирует сильное трение деталей с последующим выходом из строя целых узлов.

Проблемы с редукционным клапаном чаще всего возникают из-за физического износа детали вследствие превышения установленного производителем срока эксплуатации. Также иногда неполадка связана с проведением ремонтных работ, в ходе которых внутрь клапана установили пружину от другой модели. Ну и нельзя исключать вероятность неправильной установки пружины или всего клапана.

Ещё одной распространённой причиной выхода клапана из строя является превышение давлением масла допустимого значения. Значительно повышается риск проблем при использовании некачественной технической жидкости или пренебрежении рекомендациями по регулярной замене масла. Всё это провоцирует накопление разного рода отложений, нередко приводящих к заклиниванию клапана и проблемам с другими компонентами двигателя.

Не всем известно, как проверить работоспособность редукционного клапана. Самый простой способ заключается в контроле давления масла. Если оно избыточное, на корпусе появляются подтёки. Недостаток давления можно определить при помощи жидкостного манометра. Полученные в ходе измерений результаты надо сравнить с данными в технической документации. Если наблюдается серьёзное несоответствие, имеет смысл обратиться в сервис для более полной диагностики.

Обслуживание и ремонт

Обслуживание редукторов требуется небольшое. Если производитель указал периодичность осмотра, то лучше исполнять ее и в определенное время демонтировать клапан проверять состояние его деталей и если понадобится менять износившиеся. Если на водопроводном редукторе стоят два прибора для определения величины давления- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Оперативное плановое обслуживание дает возможность избежать внепланового, неотложного ремонта, вызванного неполадкой.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Большой Энциклопедический словарь

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

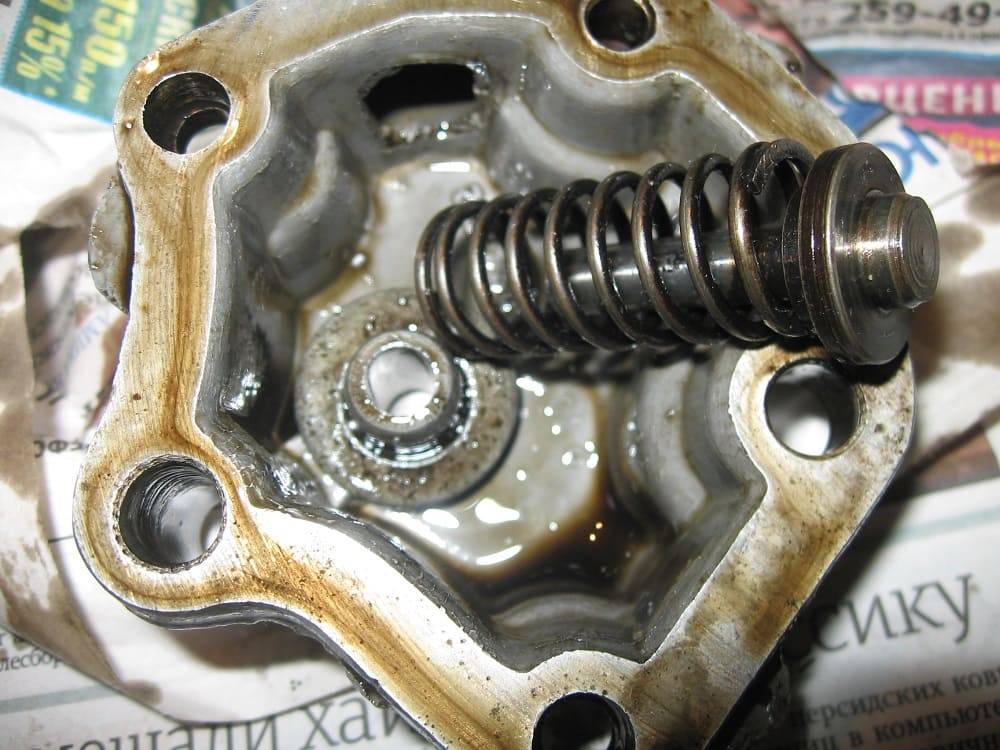

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Типы для систем водоснабжения

Наиболее популярными и распространенными считаются три разновидности устройств: поршневые, мембранные и проточные. Первые контролируют показатели давления с помощью особых поршней, то открывающих, то снова закрывающих внутренние клапаны. Вторые оснащаются дополнительными пружинами, и те, в свою очередь, начинают отвечать за напорные значения. Как правило, они имеют специальные измерительные элементы – манометры. Считаются самыми долговечными.

Проточные модели не имеют подвижных частей, а потому могут влиять на силу напора исключительно посредством разделения водяных потоков. Их монтаж предполагает использование сторонних регуляторов.

Выбор вида определяется бытовыми особенностями жилищной площади.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?
