Зачем разрабатывать схему разводки
Проект разводки сантехнических коммуникаций позволяет не только правильно рассчитать количество и тип труб, хомутов и фитингов, но и определить их диаметр, оптимально подходящий для тех или иных сантехнических устройств с учетом потребляемого ими объема воды.
Разработку плана начинают с создания точной схемы помещения, на которой в масштабе необходимо отобразить его размеры, планировку, расположение дверей, мебели, бытовой техники и сантехнических приборов
К расстановке всех этих элементов следует отнестись с особым вниманием, чтобы обеспечить в будущем беспроблемный доступ и удобство пользования каждым из них
После этого можно переходить к проектированию разводки.
В проекте необходимо отметить места, где будут размещаться следующие элементы:
- водяные счетчики;
- запорно-регулирующая арматура;
- очистные фильтры;
- различного рода фитинги;
- внутридомовой канализационный стояк;
- редукционный и обратный клапаны;
- полотенцесушитель и пр.
Выбираем трубы
Для того чтобы сделать новую систему водопровода и канализации в ванной комнате (и туалете), необходимо подобрать наиболее оптимальный вид труб. Такой выбор в большей степени зависит от финансов. Хотя и технология укладки водопровода в зависимости от типа трубопровода зависит не меньше. Рассмотрим несколько наиболее популярных типов материалов для системы водопровода в ванной комнате или туалете:
- Медь. Трубы отличаются долговечностью, высокой теплопроводностью и эстетичностью. Кроме того, медь выступает в роли антисептика нейтрализатора вредных примесей в воде. Минусами такого материала является его высокая стоимость и необходимость воспользоваться услугами профессионала для разводки системы по санузлу. Поскольку самостоятельный монтаж медной магистрали подвластен только специалисту.
- Трубы полипропиленовые. Отличный и доступный вариант материала, из которого можно сделать водопровод и канализацию в квартире. Полипропилен легок, антикоррозиен и прост в монтаже. Единственным условием, в котором нуждается качественная полипропиленовая разводка труб в ванной — наличие специального паяльного аппарата. Поскольку соединять трубы из этого материала даже при условии использования муфт и фитингов можно только с помощью метода пайки. Кстати, спаивая в единую конструкцию фитинги и трубы, будьте внимательны. Поскольку магистраль спаивается «намертво», при малейшем неправильном положении фитинга придётся срезать участок трубопровода и менять его на новый. Поэтому лучше вместе с трубами закупить некоторое количество муфт и фитингов на случай ошибок в работе. Если же понадобится дотачать недостающий отрез трубы, то его можно сделать (припаять) с помощью муфты.
При сборке водопровода из полипропиленовых труб стоит быть очень аккуратными с паяльником. При нагреве его температура достигает +250 градусов и выше. Неаккуратное обращение с материалом и паяльником грозит ожогами. Поэтому лучше на первых порах воспользоваться помощью приятеля или соседа, который будет убирать паяльный аппарат в сторону после очередного прогревания полипропилена.
Трубы металлопластиковые. Еще один вариант для надежно работающей системы водопровода и канализации. Здесь материал так же легок, как и полипропилен. К тому же не менее прост в монтаже. Для сборки водопровода и канализации из труб ПВХ понадобятся фитинги и тройники, которые легко монтируются в единую систему.
Виды разводки труб
На данный момент при сантехнических работах рекомендуются следующие 3 типа:

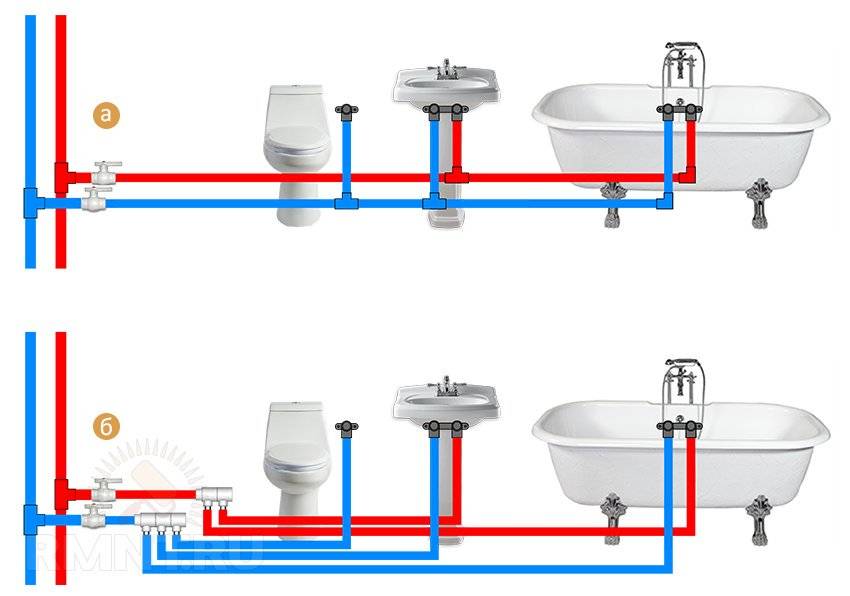

- Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
- Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
- С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).
Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.
В квартирах же используют первые две схемы, о них расскажем подробнее.
Материалы для внутренней и внешней прокладки
Перед тем как приступать к прокладке внутренних сетей на водоснабжение и водоотведение, делается подготовка нужных материалов. Лучше всего, чтобы цвет труб был оранжевый. Итак, замена труб канализации должна производиться из следующих изделий:
- трубы из полипропиленового материала;
- трубы из полиэтиленового материала;
- трубы из поливинилхлорида;
- переходники;
- муфты;
- отводы.
Трубы и элементы
Фитинги
Элементы канализационной системы Под слив внутреннего вида используются приборы из полипропиленового материала. Это связано с достоинствами этого материала. Главные характеристики — мягкость, устойчивость к перепадам температурного режима, высокий срок службы.
Схемы разводки санузла
Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.
Объединенный санузел
Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.
Туалет
В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.
Ванная
В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.
Как уложить трубы без ошибок
Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.
Подключения водопровода
Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.
Подключение полотенцесушителя
Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.
Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.
От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см
Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам
Подключение канализации
Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.
Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.
Гладкие концы элементов подрезают под 90* и убирают фаску.
Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.
Монтаж канализации
Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:
- уклон к стояку 2 см по вертикали на 1 м длины;
- использование раструбных труб серого цвета для внутренней канализации;
- направление раструбов от стояка;
- диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
- применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
- использование отводов 45° для изгиба канализации в одном горизонтальном уровне.
Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:
- монтаж 110 мм участка до унитаза;
- установка тройника с переходом на диаметр 50 мм;
Переход системы водоотведения с диаметра 110 мм на 50 мм.
- разводка инженерной системы вдоль стены до самого дальнего потребителя.
В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.
Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.
По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.
Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.
Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».
Сборка и установка труб
Перед тем как начать работу, обязательно перекрывается водоснабжение от общего стояка. На входе в него устанавливается шаровой кран, фильтр на воду и, если он необходим, водомер (счетчик). Далее, тянется разводка на унитаз, умывальник, ванную, другое оборудование и кухню
Важно предусмотреть краны для аварийного перекрытия воды в экстренных ситуациях
Процесс сварки самых популярных пропиленовых труб осуществляется так:
- Рулеткой отмеряется нужный кусок трубы.
- На трубе ножницами снимаются 2 верхних слоя на расстоянии глубины вхождения трубы в муфту. От этого значения отнимается 1 мм.
- Края зачищаются ножницами.
- Детали устанавливаются на паяльник и нагреваются. В зависимости от диаметра трубы время нагрева изменяется: 40 мм – 12 с, 32 мм – 8 с, 25 мм – 7 с, 16,2 мм – 5 с.
- Нагретые детали снимаются с паяльника и с большой силой сжимаются.
Обязательно проследить, чтобы труба входила в муфту ровно и без перекосов. На исправление погрешности есть не более 4-х секунд до застывания конструкции. После сварки деталям нужно остыть в течение 10-30 с. После окончания всех работ в ванной комнате нужно тщательно проверить герметичность соединения труб. Если все нормально, то включается подача воды.
Для разводки водопровода лучше использовать цельные отрезки трубы. Устанавливаются они с обязательным наклоном по отношению к общему стояку и идут непосредственно от коллектора к сантехническому оборудованию. Очень желательно, чтобы при выборе труб предпочтение отдавалось одному и тому же производителю, поскольку при сварке труб разных марок возникнут проблемы.
Когда установка труб водопровода и канализации завершена, можно начинать отделку помещения и облицовывать стены. Главное – оставить все запорные механизмы и краны в пределах быстрой досягаемости. При тщательном планировании и скрупулезной работе разводку труб водоснабжения и канализации можно качественно выполнить своими руками. Это позволит существенно сэкономить и получить удовольствие от результатов проделанной работы.
Классификация типов разводки коммуникаций
Перед тем, как приступить к разводке труб в ванной комнате своими руками, надо ознакомиться с типами конструкций.

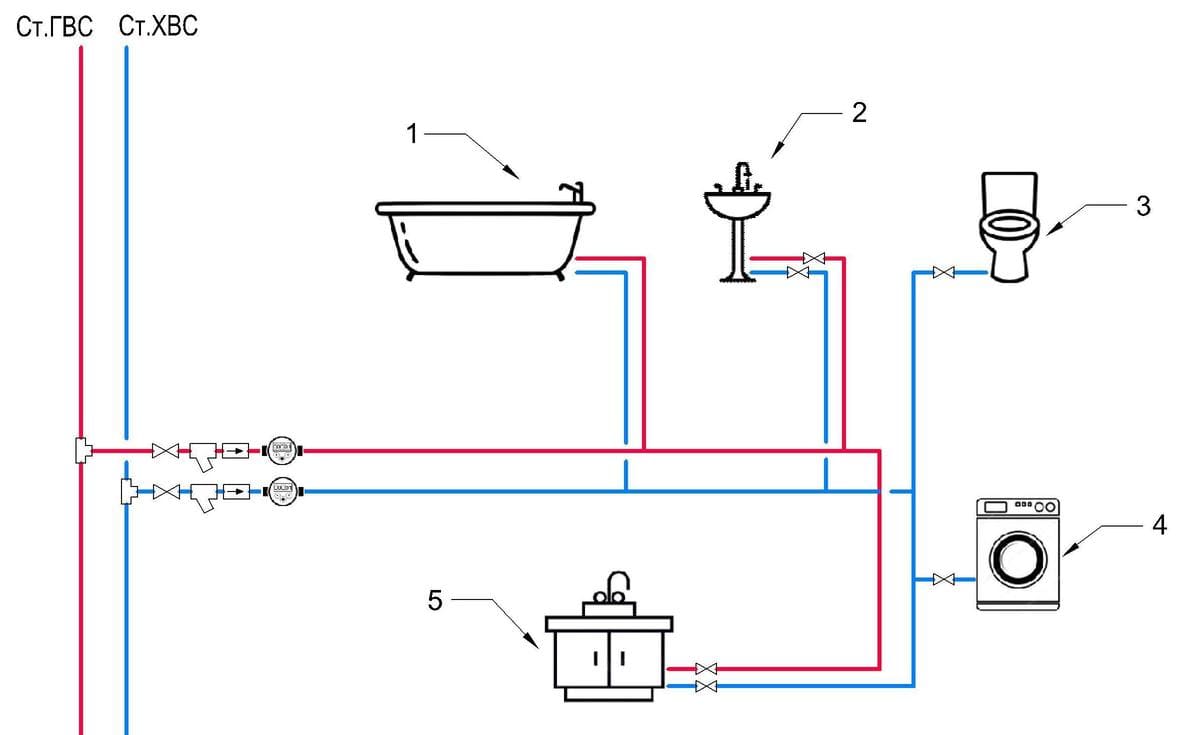

Последовательный
Так вода поступает к жильцам домов и квартир. На каждом водоразборе используются специальные тройники, а подключение конечного потребителя происходит на одном из отводов. Данный вид актуален, если эксплуатация осуществляется небольшим количеством людей.
Рис 2. Последовательная
Однако для квартирного помещения, данный вид может стать хорошим вариантом. Но существует один серьезный нюанс: невозможность отключения одного прибора для последующей замены или проведения ремонтных работ.
Что касается достоинств, отметим простоту монтажа. Конструкция не предполагает сложных и затейливых схем. Также разводка не предполагает больших материальных затрат. Потребуется минимальное количество материалов: труб, соединительных элементов.
Коллекторный
Потребитель отдельно подключается к основной магистрали. Для реализации поставленной задачи используется специальный инструмент под названием коллектор. Основной целью является распределение потока воды.
При создании более сложной системы, каждый коллектор имеет дополнительное оснащение в виде запорного крана. Разводка коллекторного вида считается оптимальным решением. В первую очередь исключаются постоянные перепады давления, что позволяет доставлять воду без перебоев ко всем потребителям. Кроме того, при минимальном напоре воды, можно отключить подачу на один из санузлов, чтобы увеличить поток. Кроме того, система позволяет производить отключение сантехнических приборов при надобности проведения ремонтных работ или полной замены устройств.
Рис 3. Коллекторная
Протечка может образоваться не только в системе, но и около нее. Для решения проблемы, достаточно перекрыть подачу воды и вызвать профессионалов.
Есть ли стандарты высоты?
На практике сегодня нельзя выделить какие-то строгие параметры, от которых нужно отталкиваться при установке раковины. Стоит понимать, что владелец будет делать расчёт, исходя из нижнего или центрального трубопровода.
Далее стоит учитывать тип раковины: подвесной, на пьедестале и т. д. Каждый из типов требует отдельного внимания, так как есть существенная разница в креплении.
Если говорить о скрытом монтаже, то здесь эксперты рекомендуют заранее сделать все разметки и расчёты. Любое отклонение в конечном итоге может вызвать течь, которая создаст ряд проблем. Поэтому эту работу лучше доверить опытному специалисту. В любом случае регулируемый сифон позволит выиграть несколько лишних сантиметров пространства, в случае если будет отклонение или ошибка в расчёте.
Расчет сантехнических систем
Подключение системы стока
Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.
От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.
Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном
По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору
При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом
Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов. Меньший уклон будет способствовать образованию засоров
Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах
Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.
Порядок разводки и технологические нюансы
Рассмотрим основные этапы разводки водопроводных труб.
Изначально от системы основного общего горячего и холодного водоснабжения в квартире должны устанавливаться входные вентили или шаровые краны.
Затем в основных отводах на квартиру для глубокой очистки подаваемой воды, должны быть установлены фильтры.
После них монтируются счетчики, как приборы учета.
За ними следуют установленные редуктора давления, регулирующие подачу воды на сантехнические приборы.
Перекрывая водоснабжение от общего стояка, дальнейшая разводка проводится согласно отработанной схеме.
Ее можно производить своими руками, начиная от основного стояка или припаивая трубы от крайнего прибора до основного стояка.
Работать с паяльником нужно крайне осторожно, чтобы не обжечься, при этом выполняя все требования инструкции к нему.
Расположение сантехники

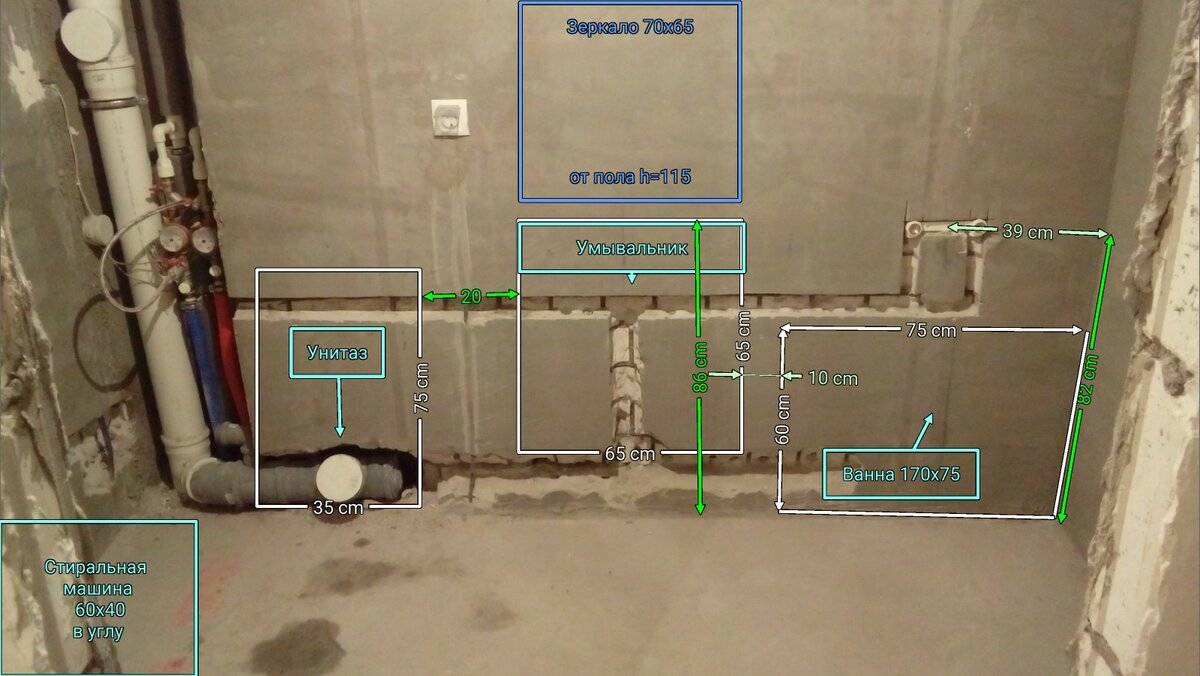

Перед тем, как осуществить прокладку труб в ванной и туалете своими руками, надо точно определить места установки сантехнического оборудования.
Унитаз советуют ставить в первом ряду приборов от канализационного стояка
Также важно, чтобы спуск унитаза шел через фитинг прямо в стояк, или был с минимальным количеством поворотов. Сливы от приборов, расположенных за унитазом проводят через него. При этом вероятность засорений канализации сводится к минимуму
Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше. Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции
При этом вероятность засорений канализации сводится к минимуму. Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше. Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции.
Если устанавливается габаритная угловая ванная не на ножках, а с несущим каркасом, то надо взять схему каркаса. Потому, что не всегда возможно выполнить слив по традиционной схеме.
Монтаж сантехники
Если ванная комната довольно просторная, то порядок установки не важен. В противном случае начинать следует с больших приборов (ванна, душевая кабина). Перед тем как переходить к разводке труб, нужно выполнить ряд подготовительных работ: демонтировать всю старую сантехнику и подготовить поверхности. При необходимости плитка снимается не только со стен, но и с пола. После того, как поверхности будут освобождены от облицовки, следует хорошо их очистить.
Если планируется в ванной сделать подвесной потолок, что предпочтительнее для данного помещения, то на данном этапе сооружается каркас.
Затем проводится разметка и разводка труб в соответствии с составленным заранее планом. И только после этого можно переходить к чистовой отделке поверхностей и установке приборов.
Раковины
По сути, установка раковины несложная, все сводится к элементарным действиям. Она может крепиться на кронштейнах либо на пьедестале. Первый случай является самим распространенным, хотя многие отдаются предпочтение и второму варианту.

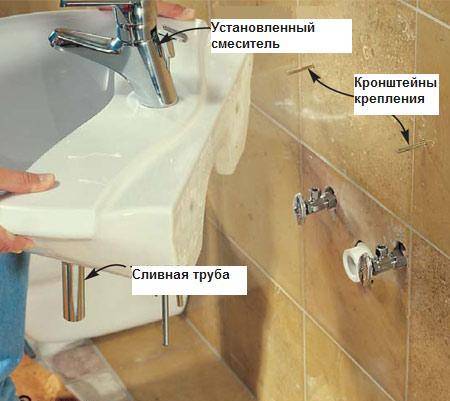

Кронштейн — чтобы хорошо укрепить раковину этим способом необходимо провести разметку. Обычно умывальник принято располагать на высоте 80-85 см от пола. От этой метки нужно отмерить расстояние равное толщине настенного крепления раковины. На эту длину будут выступать кронштейны.
Далее, следует приложить кронштейны к стене и определится, какое расстояние будет между ними, делая соответствующие пометки. По ним сверлятся отверстия под дюбели и вкручиваются кронштейны. После этого можно устанавливать раковину на крепления. Если все сделать правильно, умывальник не будет шататься. Теперь остается подключить к умывальнику сифон, а затем установить и подключить смеситель.
Пьедестал или тумба — в этом случае раковина может держаться на тюльпане (ножке) либо она идет в комплекте с тумбой. Для удерживания сантехники можно тоже воспользоваться кронштейнами, но можно сделать и так, чтобы раковина держалась на самой тумбе. Перед установкой тумбы, нужно также провести разметку полу и стены.
Потом по меткам нужно просверлить отверстия под дюбели. Далее, раковина прикручивается к стене с использованием прокладочных шайб и гаек. Их не стоит сильно затягивать, так как раковина может треснуть. При необходимости пьедестал либо тумбу тоже можно закрепить на полу. В завершение остается установить сифон и смеситель.
По окончании всех работ следует проверить все соединительные места на герметичность. При обнаружении протечки следует обработать их герметиком.
Ванны
Монтаж ванной начинается с разборки старой сантехники. При необходимости разронять площадку, чтобы ванна стояла ровно. Перед установкой следует внимательно изучить инструкцию. Первым делом нужно установить ножки либо специальные стойки, которые обычно идут в комплектации. При их отсутствии, их можно заменить кирпичами.
Теперь можно подсоединять сифон с отстойником к тройнику согласно инструкции. Соединительные места лучше заделать герметиком для обеспечения лучшей герметичности. Если необходимо установить смеситель.
Специалисты рекомендуют заземлить ванну в целях дополнительной безопасности! Чтобы повысить комфорт от использования ванны, ее лицевую часть можно задекорировать. Для этого можно сделать кирпичную кладку либо смонтировать специальные жалюзи.
Унитаза
Перед установкой унитаза следует отключить подачу холодной воды и проверить канализационный вход. Стоит заметить, что выбирать унитаз следует в зависимости от размещения канализационной трубы. Приемник при этом может располагаться по-разному:
- вертикально;
- горизонтально;
- наклонно.
Исходя из этого, следует брать модель с соответствующим выходом коллектора. На время работ можно закрыть отверстие тряпкой, чтобы исключить неприятный запах. Поставив сантехнику на место, сделать разметку для отверстий под пластиковые пробки, предварительно состыковав с выходным патрубком. Перед тем как крепить унитаз на его подошву желательно нанести силикон. Далее, болтами с пластиковыми шайбами закрепить сантехнику, только не сильно затягивать, иначе подошва может треснуть. Дать силикону полностью высохнуть (хватает 4 часов) и установить сливной бачок, закрепив его винтами, а потом подведя к нему гибкий шланг. Теперь бачок можно закрыть и проверить его работу.
Какие понадобятся материалы и во сколько они обойдутся
Обращайте внимание при выборе труб на такие характеристики, как экологическая безвредность, способность выдерживать давление и температуру, сочетаемость с магистральным трубопроводом. Не забывайте учитывать и поправку на их стоимость
- Металлические трубы:
- стальные — продолжают оставаться популярными благодаря прочности и теплопроводности;
- медные — долговечные и абсолютно надежные, но стоят дороже.
- Пластиковые трубы:
- полиэтиленовые — прочные, эластичные, но не выносят горячей воды;
- поливинилхлоридные — неприемлемы для питьевой воды из-за того, что могут выделять токсичные вещества;
- полипропиленовые — наиболее подходящий по всем параметрам вариант в условиях ванной комнаты, долговечны, пригодны для горячей воды.
Металлопластиковые трубы способны совмещать легкость пластиковых материалов с прочностью металла. Их рекомендуется применять при разводке коллекторным способом.
Разводка труб в ванне своими руками

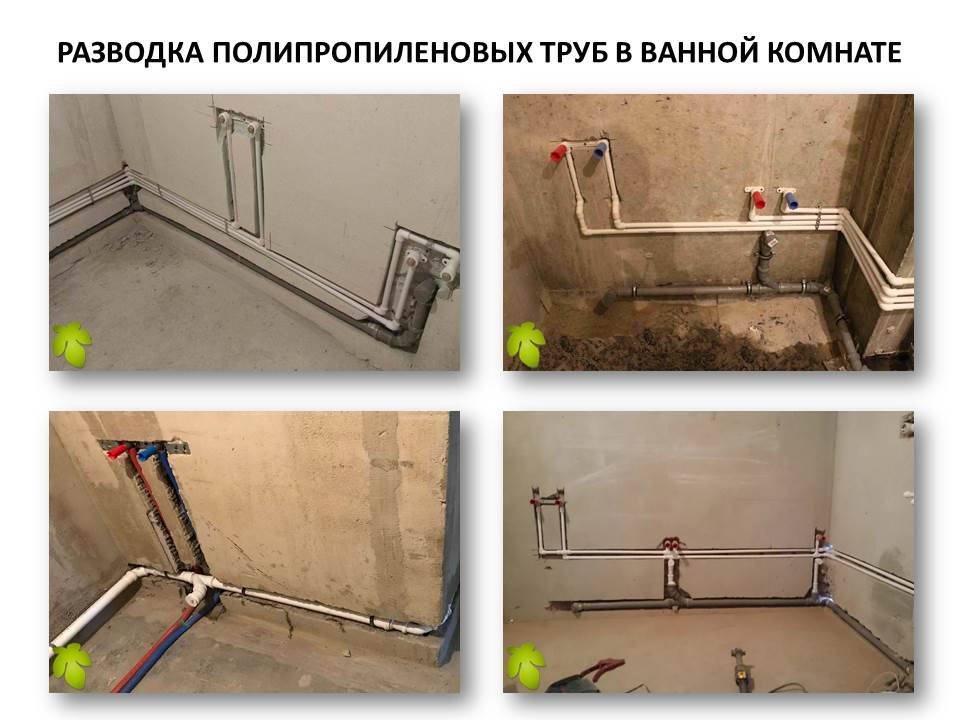

- Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
- После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
- Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
- Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
- При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.
Самый хороший способ укладки арматуры — скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.
В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.
В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.
Схема разводки труб

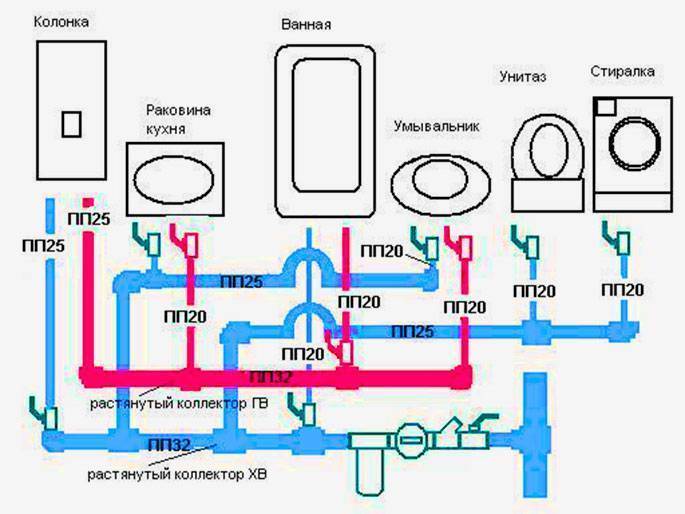

Тройниковая и коллекторная схемы разводки труб
Определившись в количестве сантехники, которая будет подключаться к инженерным коммуникациям, происходит выбор места, где она будет находиться.
Необходимо, прежде всего, определить, где какая сантехника будет устанавливаться.
Для этого нужно разметить все места, где предметы сантехники будут находиться и обвести конуры на полу, после чего вынести технику из санузла. Теперь необходимо на листе бумаге нарисовать схему помещения и нанести на неё схему, как будет проходить трубопровод.
Для этого желательно использовать такие принципы, как:
- Нежелательность пересечения труб;
- Прокладывать водопровод рекомендуется очень близко к канализации. Это необходимо, чтобы в дальнейшем их было легко закрыть коробом;
- Когда будет установлена сантехника, должен обеспечиваться легкий доступ к месту, где трубы будут соединяться уже с гибкими шлангами. При этом большая часть системы должна быть скрыта за специальным коробом.
Не нужно усложнять разводку труб, желательно делать все как можно проще:
- все основные коммуникации необходимо прокладывать понизу, непосредственно над полом;
- обязательно нужно водопроводные отводы делать через тройники, которые будут направлены перпендикулярно вверх относительно основных труб;
- канализационные же отводы рекомендуется делать без вертикальной части, используя только как тройники, к которым будут подключаться непосредственно гибкие шланги.
Почему предпочтительнее трубы на основе полипропилена?
Для монтажа водопровода рекомендуется выбирать пластиковые трубы. Это связано с их длительным сроком эксплуатации и минимальной стоимостью за погонный метр при других одинаковых геометрических параметрах.
Благодаря гладкой внутренней поверхности они не способствуют образованию ржавых или солевых отложений, в отличие от стальных или чугунных.
Для холодной и горячей воды рекомендуется выбирать пластиковые трубы именно полипропиленовые. Обычно стараются брать полиэтиленовые трубы под холодную воду в целях экономии, однако, это не всегда оправдано.
В ванной комнате, особенно при длительном принятии душа, достаточно часто температура воздуха поднимается выше 50°С, что для некоторых дешевых конструкций является критическим значением, и они начинают изменять свои механические свойства.
При наличии достаточного давления в водопроводной системе может нарушиться герметичность труб, которая не грозит, если использовать пропилен, температура плавления которого выше +110°С.
Полипропилен рассчитан на эксплуатацию при высоких температурах окружающей среды, а не только рабочей жидкости. То есть идеальны для ванной комнаты.
Полипропилен обладает небольшим весом, что делает возможным монтаж труб даже на те стены, которые не являются несущими. То есть задача монтажника существенно упрощается, а стоимость работ, за счёт применения пластиковых крепежей, снижается.
Рекомендации по укладке труб канализации в ванной
Канализация в ванной комнате устанавливается с рассчитанной длиной и диаметром труб ПВХ и вывода отводов канализации. Отводы выполняют функцию соединения труб и частей канализационной системы с единицей сантехники.
- Используются изделия ПВХ диаметром для душевой кабины, для ванны, умывальника – 50 мм. Допускается вариант с диаметром от 32 до 40 мм.
- Для унитаза пригодны с диаметром – 110 мм.
- На коротких трубах рекомендовано избегать боковых отводов. Составляя предварительный план разводки нужно не забывать это правило.
- На отводах происходит скопление грязи, жировых отложений. Рекомендуется монтировать два отвода по 45 градусов, что по сумме составит прямой угол.
- Чтобы была возможность прочистить канализацию без особых затруднений, рекомендуется укладывать плавные повороты.
- От диаметра изделия зависит уклон магистрали. Меньше диаметр – больше уклон трубы. Причина в том, что при маленьком уклоне будет медленно сливаться жидкость по трубопроводу. Это приводит к образованию засора.
- Когда уклон большой на длинной трубе, появляется другая проблема: фракции твердых отходов не будут успевать полностью смываться. Чаще в его такая проблема возникает на изделии диаметром 110 мм. Жидкость перекатывается через ком отходов. Нужен мощный поток слива воды под определенным углом. Так смоются загрязнения со стенок отводов, соединительных мест и углов. Поэтому озвучивается негласное правило: чем больше канализационная труба от унитаза, тем больше по объему необходимо выбирать сливной бачок.
- При большой длине канализационной трубы и с множеством поворотов устанавливается муфта с ревизией. Она нужны для устранения засоров канализации.
- Для подключения сифонов разной сантехники отверстие входа располагается на разной высоте. Так, например, для раковины рекомендована высота от 50 до 60 см от уровня пола; идеальный вариант для душевой кабины, когда вход в полу (но допустимо на несколько сантиметром выше пола); для ванны от уровня пола отверстие входа будет на высоте 5-15 см.
- Если центральный вход в систему канализации установлен высоко, то для создания нормативного уклона магистрали выкладывается подиум для некоторых единиц сантехники. Это делается для душевых кабин и боксов. У них расстояние от поддона до пола может быть разным. С учетом этого расстояния делается расчет для правильного возможного подсоединения в конечной точке душевой кабины.
- Чтобы уменьшить вероятность появления проблемы связанной с появлением неприятного запаха канализации, не рекомендуется применять гофру для подсоединения сантехники. Гофра подвержена засору из-за своей неровной поверхности. Кроме того, длина канализации не должна быть большой.
