Насадка шлифовальная лента
Это дополнительно устанавливаемое на «болгарку» приспособление позволяет обработать наждачной бумагой труднодоступные места деревянных, металлических, каменных и иных объектов.
Насадка представляет собой узкую конструкцию, с ручкой и основой, на которую крепится шлифовальная лента (наждачная бумага, склеенная специальным образом). Этот адаптер подключается к «болгарке», длина его рабочего органа составляет 115 мм.
Насадка используется для шлифовки конструкций с большим количеством узоров, мелких деталей и труднодоступных небольших мест. Также, она эффективна при заточке рабочего и хозяйственного инструмента – ножей, ножниц, лопат, топоров.
Подготовка необходимых инструментов и материалов
Когда возникает необходимость использовать обычную шлифмашинку для решения нестандартных задач, многие потребители отдают предпочтение уже готовым магазинным насадкам. На сегодняшний день их можно приобрести в любом строительном магазине. Стоимость таких приспособлений не очень высокая, благодаря чему они по карману любому мастеру. Однако не всегда такие насадки соответствуют заявленному производителем качеству, из-за чего всё больше специалистов решают сделать насадки самостоятельно.
Если вы решили изготовить необходимые насадки самостоятельно, то перед тем как приступать к работе, нужно подготовить следующие материалы и инструменты:
- Шуруповёрт.
- Качественную листовую сталь (лучше всего дюраль).
- Электрическую дрель с различными свёрлами.
- Саморезы.
- Ножовку для работы с деревом.
- Металлический уголок.
- Деревянные бруски.
- Рабочие диски, диаметр которых составляет 125 мм.
Особенности использования болгарки
При выполнении строительных и монтажных работ используется большое количество самого разного инструмента. Чаще всего применяется болгарка. Основная задача, для которой её используют: резка металла; обработка строительных материалов.
Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.
В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.
Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.
Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.
В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.
В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:
- приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
- станины;
- транспортиры.
Материалы и инструменты, чтобы изготовить насадки для болгарки
Когда возникает необходимость в использовании болгарки для специфических задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.
Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.
Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:
- Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
- Диски желательно выбирать диаметром 125 мм.
- Деревянные бруски.
- Металлический уголок.
- Пластина дюралевой стали.
- Саморезы.
Как сделать своими руками?
Прежде чем делать, например, любой станок с использованием УШМ (устройство довольно простое), рекомендуется познакомиться с чертежами-схемами, которые можно найти в интернете или специальной литературе. Они помогут лучше разобраться с принципом устройства самих болгарок, а также с тем, как сделаны различные насадки, которые могут потребоваться. Узлы придется подбирать эмпирическим путем, ориентируясь на фактические размеры, что имеются у данной конкретной модели турбинки. Такой агрегат может идеально подходить для реза и торцевания различных заготовок.
Существует десятки различных насадок, которые могут быть самых разных размеров, поэтому подбирать параметры рабочих элементов следует, когда перед глазами находится данная конкретная модель.
Техника безопасности
В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов.
Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.
Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле.
Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.
Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.
Угловая шлифовальная машина, попросту – «болгарка», имеет три основных направления использования.
- Резка твердых материалов;
- Шлифовка абразивами;
- Зачистка поверхностей щетками.
Технология подразумевает удержание УШМ руками во время работ.
Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:
Виды приспособления, их достоинства и недостатки
Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.
Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола.
Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ – возможность быстро раскраивать тонкие металлические листы.
Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы
Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна.
Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.
Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом
Применимость штроборезов для работы с разными материалами
Штроборез предназначен для работы с разными материалами, из которых изготавливаются стены: гипс, камень, бетон, кирпич, пенобетон, газобетон, железобетон. Единственным условием, которое может создать неудобства, является необходимость выбивания середины между двумя прорезанными бороздами. Но при наличии перфоратора, эта проблема легко решается.
Не допускается применение штробореза при работе с деревом, потому что от трения, создаваемого между дисками и деревянной поверхностью, последняя будет обугливаться от создаваемой высокой температуры. Кроме того, устройство электропроводки на деревянных стенах по правилам безопасности может быть только открытого типа.
Иногда возникает необходимость пробития штробы при наличии керамической плитки
Вариант 1 — простой способ сделать из УШМ отрезной станок
Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:
- Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
- К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
- У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
- На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
- С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
- К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
- Закрепив получившуюся конструкцию к верстаку, можно испытать его работу
Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.
Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.
Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.
Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.
Фрезер из болгарки + (Видео)
Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.
В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.
В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.
Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.
Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.
https://youtube.com/watch?v=J9_PFNEAqwM
Штроборез из болгарки своими руками
Штроборез из болгарки позволяет выполнять своими руками трассировку на все строительные материалы в абсолютной безопасности, так и при отсутствии пыли. Это приспособление для настенного крепления очень полезно, если вам нужно сделать разрезы для монтажа трубопроводов, поместить кабели для электрических систем и для установки труб для гидравлических систем. Пильное полотно, закрепленное на валу, является основным элементом приспособления. Для обеспечения безопасности диски монтируется внутри специального корпуса, что предотвращает фрагментацию и получение их лично при распиловке. В зависимости от свойств материала и плотности рекомендуется выбирать мощность двигателя для штробореза из болгарки своими руками. Для борозды кабеля достаточно скромного блока. Для длинной канавки для трубы, желательно приобрести болгарку мощностью не менее 2000 Вт. Некоторые высокопроизводительные модели способны демонстрировать скорость около 6200 оборотов в минуту, что служит гарантией возможности справиться с промышленным масштабом. Но конструкция болгарки такова, что ее нельзя использовать из-за активного образования пыли. Часто прибегают к модернизации приспособления. Вы можете сконструировать прибор с двумя дисками. Установка станка из подходящей болгарки своими руками такого типа, будет стоить дороже. Первый диск прикреплен, как обычно, и монтируется второй. Необходима вторая гайка, которая имеет дополнительное кольцо, для фиксации. При работе на стене, шлифовальное приспособление должно находиться в защитной крышке.
Отрезной станок
Чтобы удобно, быстро и качественно разрезать различные стальные детали, прокат и так далее, используют приспособление для болгарки для резки металла. Такая дополнительная конструкция к углошлифовальной машинке позволит выполнить точный раскрой. С ее помощью удастся подготовить нужные заготовки одинаковых размеров, выполнить требуемые пропилы, которые будут иметь необходимую глубину. При установке на болгарку диска по бетону или дереву станет возможным резать керамические плитки или пиломатериал.
Специализированные торговые сети предлагают уже готовые станки. Однако их не удастся приобрести по низкой цене. Такое приспособление сможет изготовить опытный мастер из УШМ, мощность которой составляет минимум 0,9 кВт. При этом затраты будут меньше, чем на приобретение в магазине высококачественного станка. Изготовленная на заказ приспособа позволит выполнять точные резы. Они будут не хуже, чем у высококачественной заводской модели.

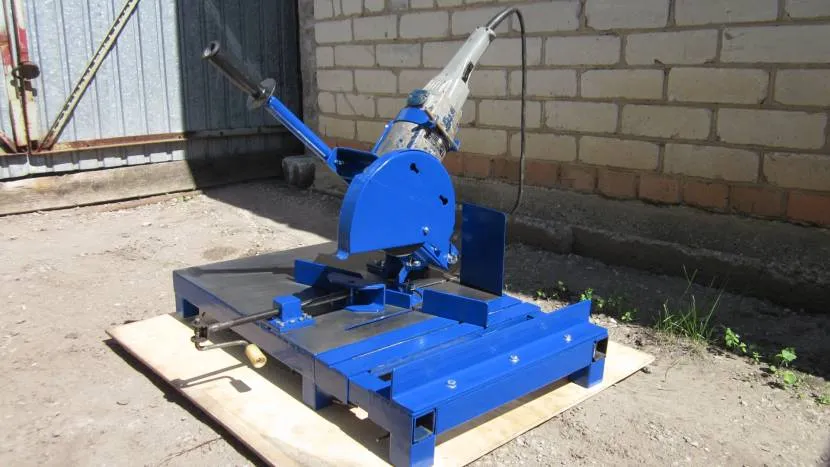

Профессионально изготовленный станок для УШМ Источник pinimg.com
Перед изготовлением отрезного станка обязательно тщательно придумывается его конструкция. Она должна обеспечивать надежное закрепление углошлифовальной машинки. Для этого сначала определяют размеры станка, а для фиксации болгарки продумывают расположение креплений. Обычно инструмент зажимают в 2 или даже 3 местах. Он обязательно должен надежно фиксироваться, чтобы исключить его малейшее смещение в процессе проведения режущих операций.
Закрепление углошлифовальной машинки выполняют сверху рабочей столешницы специального стола. Возможен также вариант, когда инструмент фиксируется снизу. В этом случае получится использовать приспособление для болгарки для ровного реза не только металлических изделий, но и пиломатериала.

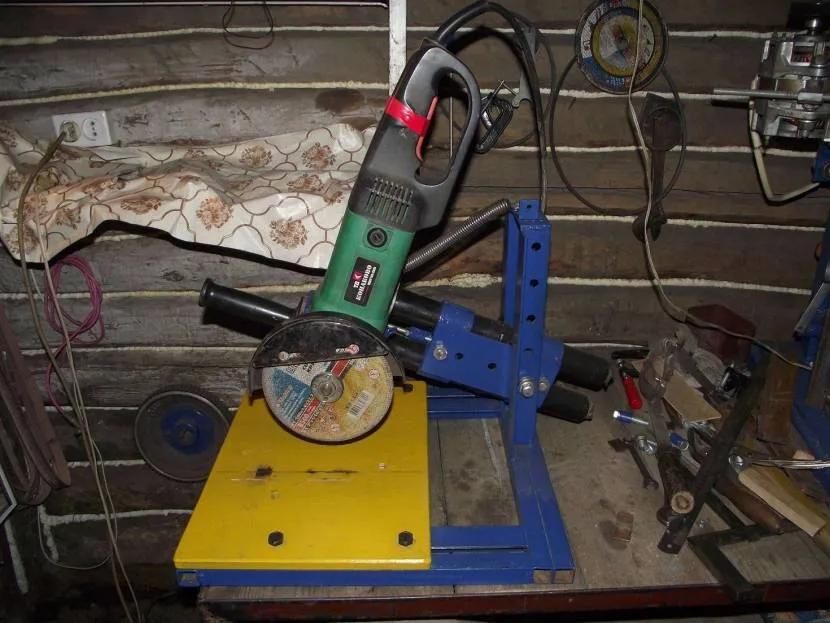

Станок для резки деревянных заготовок Источник texnotoys.ru
Строители, отделочники и другие мастера используют в работе простое или сложное приспособление для резки металла болгаркой. Первый вариант станка представляет собой закрепленную углошлифовальную машинку к верстаку. Такое минималистическое исполнение подразумевает дополнительное использование только фиксирующих элементов.
Второй вариант – это станок более сложной конструкции. Он изготавливается на заказ или приобретается уже в готовом виде, если планируется выполнять работы в большом объеме. Нередко в конструкции присутствует направляющая для болгарки для резки листового металла. Она также применяется при работе с другими материалами. Благодаря такому элементу осуществляются точные разрезы различных заготовок, деталей.
Станок сложной конструкции Источник a.d-cd.net
Зачем делать станок из УШМ
Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.
О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:
- Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
- Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
- Произвести распиливание материалов под разными углами
- Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.
К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:
- Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
- Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
- Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
- Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента
Разобравшись с необходимостью изготовления станка, можно приступать к делу.
Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.
https://youtube.com/watch?v=3ZogZ3Thre4%3F
Приспособления для болгарки своими руками
Простая стойка для болгарки из профильных труб
Список материалов:— пружина для дверей;— квадратные профильные трубы;— две длинные гайки и резьбовой стержень;— уголок для упора;— болты, гайки, шайбы;— два крюка;— краска на ваш вкус.
Процесс изготовления самоделки:
Шаг первый. Нарезаем трубыАвтор нарисовал схему стойки на бумаге и приступил к нарезанию материала. Нам будет нужно нарезать трубы для основания, всего понадобится 8 отрезков. Помимо этого, понадобятся трубы для стойки.
Конечно, работать болгаркой от руки будет тяжеловато, так что все нужно предварительно разметить, в дальнейшем у нас уже не будет проблем с резкой, имея такую станину для болгарки.
Шаг третий. Стойка и шарнирОтрезаем два куска трубы и под прямым углом привариваем к основе, это и будет наша стойка. Предварительно в рубах сверлим отверстие под резьбовой стержень, который будет выступать в качестве оси.
Что касается шарнира, то он у автора «резьбовой», на резьбовой стержень устанавливаем две длинные гайки и свариваем их в одну гайку. Как итог получаем надежный, долговечный шарнир с минимальным люфтом, служить такой шарнир будет также долго, особенно если его смазать. Ну а резьбой стержень крепим к стойкам гайками с шайбами, по одной гайке с каждой стороны трубы. Гайки хорошо бы использовать со стопорными пластиковыми кольцами.
После тщательной настройки и проверки всех углов, раму можно окончательно всю сварить. Автор зачистил сварные швы, в итоге изделие выглядит монолитным.

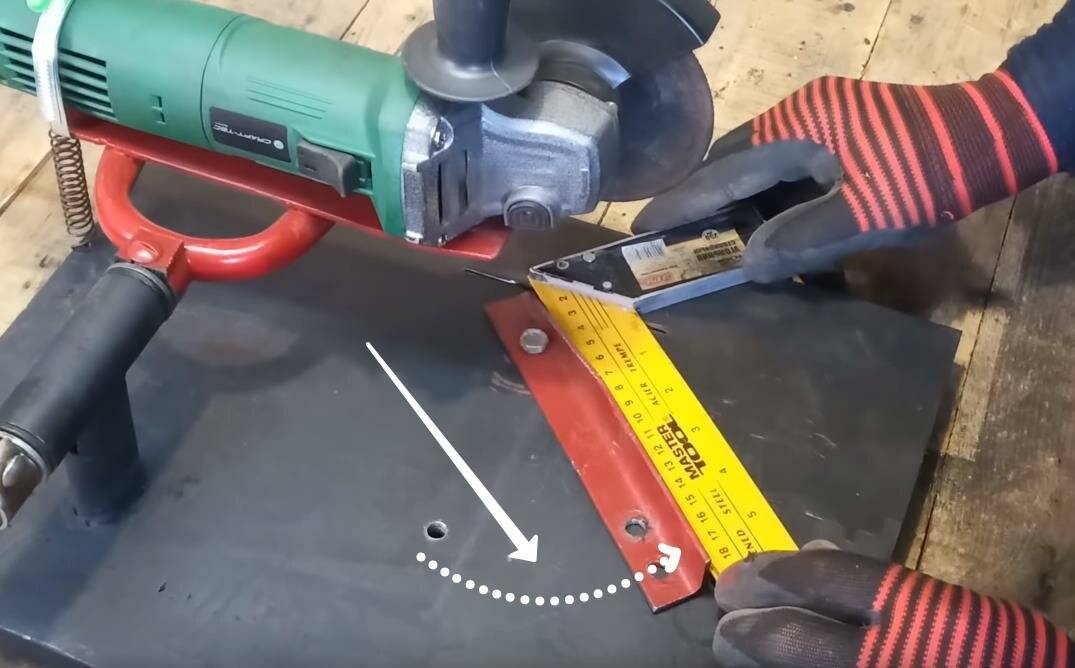

Шаг пятый. УпорИзготавливаем упор, тут автор использовал кусок уголка. Конечно же, угол упора должен быть регулируемым, для этого автор приварил к основе болт, упор зажимается длинной гайкой сверху.
Самоделка готова, можно испытывать, автор с легкостью и довольно точно режет профильные трубы, теперь есть более широкие перспективы для творчества. Остается покрасить станок, теперь самоделка радует глаз, и не будет ржаветь!
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Штроборез из болгарки
На базе УШМ мощностью от 1,2 кВт изготовить приспособление для выполнения штроб (борозд) в поверхностях стен, пола и потолка несложно. Главная задача заключается в установке двух дисков на валу. Ведь именно ими прорезается канавка одинаковой ширины и глубины для укладки кабелей, проводов, труб небольшого диаметра. Не всегда величина родного вала УШМ позволяет их туда установить, да еще и на определенном расстоянии. В таком случае приходится изготавливать втулки, чтобы уже на них закрепить диски на нужную величину с использованием прокладок разной ширины. Так как защитный кожух болгарки рассчитан на один диск, то появляется необходимость в изготовлении нового защитного кожуха, который бы защищал рабочего при выполнении операции. Часто возникает необходимость снабдить такой защитный кожух патрубком для отвода пыли и мелких отходов к пылесосу. Более продвинутые умельцы УШМ устанавливают на специальные ролики (от 2 до 4), чтобы во время движения снизить нагрузку на руки и без усилий перемещать ее по поверхности. Не будет лишним узел регулировки погружения дисков в поверхность, конструкцию которого тоже необходимо продумать.
Во время проведения работ с приспособлениями на основе болгарки необходимо соблюдать технику безопасности. Они при определенных обстоятельствах могут навредить здоровью человека, стать причиной травмы и даже смертельного случая. Перед началом работ необходимо:
- надеть спецодежду и индивидуальные средства защиты (рукавицы, защитные очки, пылезащитную маску, беруши);
- проверить надежность крепления всех составляющих приспособления;
- проверить целостность электрического шнура и вилки;
- убедиться, что установлен диск необходимого диаметра, без изъянов и соответствующий выполняемой работе;
- проверить работу приспособления на холостом ходу.
Во время осуществления операции необходимо придерживаться следующих правил:
- следить за тем, чтобы электрический шнур не перекручивался и не натягивался;
- не удалять отходы в процессе работы болгарки руками;
- материал, подлежащий обработке, надежно закреплять, если это предусмотрено технологией выполнения работ;
- не работать с приспособлением, если появились признаки его неисправности;
- замену диска на новый или вышедший из строя производить только после прекращения его вращения.
По окончании работы необходимо приспособление отключить от электрической сети.
На видео можно наглядно рассмотреть приспособления, где болгарка является обязательным элементом конструкции. Они помогут домашним умельцам облегчить выполнение многих операций, повысят качество и производительность труда, расширят возможности болгарки.
