Виды гаечных ключей, выбираем правильный инструментальный набор

Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

Диаметр резьбы (размер ключа), дюйм	Размер гайки под ключ, дюйм	Размер гайки под ключ, мм
1/4	7/16	11.11
5/16	1/2	12.7
3/8	9/16	14.29
7/16	5/8	15.88
1/2	3/4	19.05
9/16	13/16	20.63
5/8	15/16	23.81
3/4	1 1/8	28.58
7/8	1 5/16	33.34
1	1 1/2	38.10
1 1/8	1 11/16	42.86
1 1/4	1 7/8	47.63
1 3/8	2 1/16	52.39
1 1/2	2 1/4	53.15
1 3/4	2 5/8	66.68
2	3	76.20
2 1/4	3 3/8	85.73
2 1/2	3 3/4	95.25
2 3/4	4 1/8	104.76
3	4 1/2	114.30

Рожковый ключ в подробностях

Ключ для откручивания гаек — один из наиболее древних видов инструмента, созданный под работу с крепежом. Возраст этого прибора сопоставим с датой изобретения первых соединений с резьбой. В современном мире этот аппарат пользуется славой одного из наиболее распространенных: на заводах, авто мастерских, в центрах по обслуживанию техники, в частных предприятиях, в аграрной промышленности, в бытовой сфере. Для наиболее удачного выбора изделий, стоит ознакомиться с репутацией бренда и отзывами о конкретной модели.

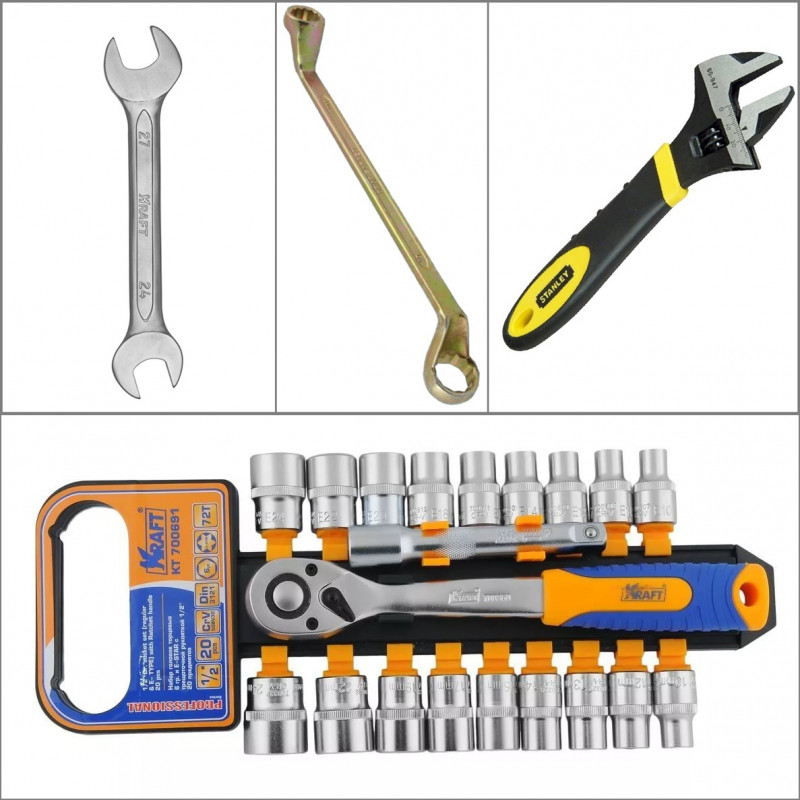

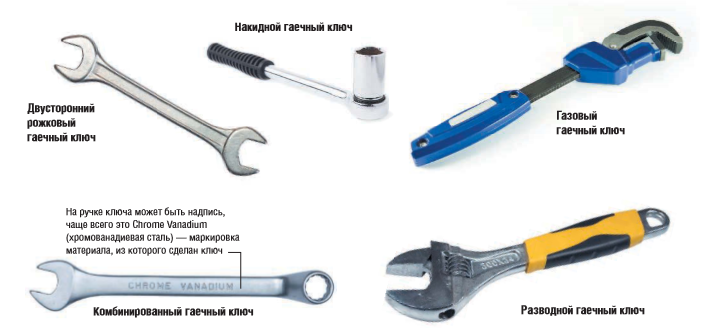

В продаже встречаются разнообразные категории этого прибора. Наиболее распространенные:

Рожковый вид;
Торцевой вид;
Шестигранный вид;
Разводной вид;
Накидной вид;
Универсальные и комбинированные виды.

Для автолюбителей и домашних мастеров рекомендуется заострить внимание на универсальных и комбинированных видах. Подобный набор подходит для большинства форматов крепежа, но дает посредственный результат в сложных ситуациях

Лучшие переставные разводные ключи

Тип ключей назван так, потому что использует для работы переставной механизм фиксации — гораздо более надёжный, чем червячный, но также требующий от мастера хотя бы минимального опыта обращения с инструментом. Чтобы зафиксировать губки, необходимо чётко обозначить размер, пользуясь точной и подробной шкалой, которая найдётся на каждой модели.

Среди переставных разводных ключей не только дачные и домашние варианты — они используются профессионалами вроде автомехаников и монтажников разного рода деятельности, так как позволяют решать проблемы с трубами и муфтами.

4. TOPEX 32D139

Бюджетная модель, которая не может использоваться для профессиональных работ — не обращайте внимания на эту модель, если ключ необходим вам для работы или другой профессиональной деятельности. Данный инструмент предназначен для того, чтобы находиться дома или в машине на случай внезапной поломки. Несмотря на низкую цену и разумную экономию производителя на материале, инструмент отличается неплохим хватом (45) и может решить большинство мелких бытовых проблем.

TOPEX 32D139

Плюсы

главное достоинство — цена, которая порадует любого;
материал не проходил какой-либо обработки, но достаточно устойчивый и долговечный на свою цену;
может использоваться в большинстве типов ремонтных работ.

Минусы

долго работать таким ключом сложно — он слабо сбалансирован по весу и снабжён неудобными пластиковыми ручками;
точность инструмента оставляет желать лучшего, как и аккуратный захват.

~~Разводной ключ TOPEX 32D139~~

3. GROSS 15724

Главное достоинство модели — ширина захвата, при желании можно легко достигнуть длины в 300 мм. Однако эта важная особенность омрачается другой, не менее значительной — ключ тяжело регулировать и в целом его использование требует выработки привычки. В остальном инструмент многофункциональный и качественный, гарантированно прослужит вам долго.

GROSS 15724

Плюсы

внушительная ширина захвата;
очень высокое качество (Германия) как статичных, так и подвижных элементов ключа;
один из самых дешёвых инструментов этого типа на российском рынке — именно поэтому модель так популярна.

Минусы

с выставлением размера могут возникнуть проблемы, особенно у новичков;
работать с ключом не так уж удобно — в процессе он становится громоздким и требует пространства для использования.

~~Разводной ключ GROSS 15724~~

2. КВТ 76473

Почти отечественное производство (Россия + Тайвань), чем и объясняется невысокая цена на ключ неплохого качества. Модель можно описать парой слов — хороший баланс. Конструкторы компании создали ключ, где не нужно жертвовать захватом в угоду удобству регулировки и наоборот. Также ключом удобно работать благодаря покрытию рукояток и небольшому весу (чуть более 500 г.).

КВТ 76473

Плюсы

отличное качество — ключ изготовлен из кованой хромованадиевой стали;
есть возможность быстро настроить размер губок для работы с помощью пружинной кнопки;
универсальный ключ, который может применяться мастером во многих сферах.

Минусы

пружинная кнопка — основная особенность модели, далеко не всегда работает корректно;
захват не маленький, но достаточно скромный — всего 50 мм.

~~Разводной ключ КВТ 76473~~

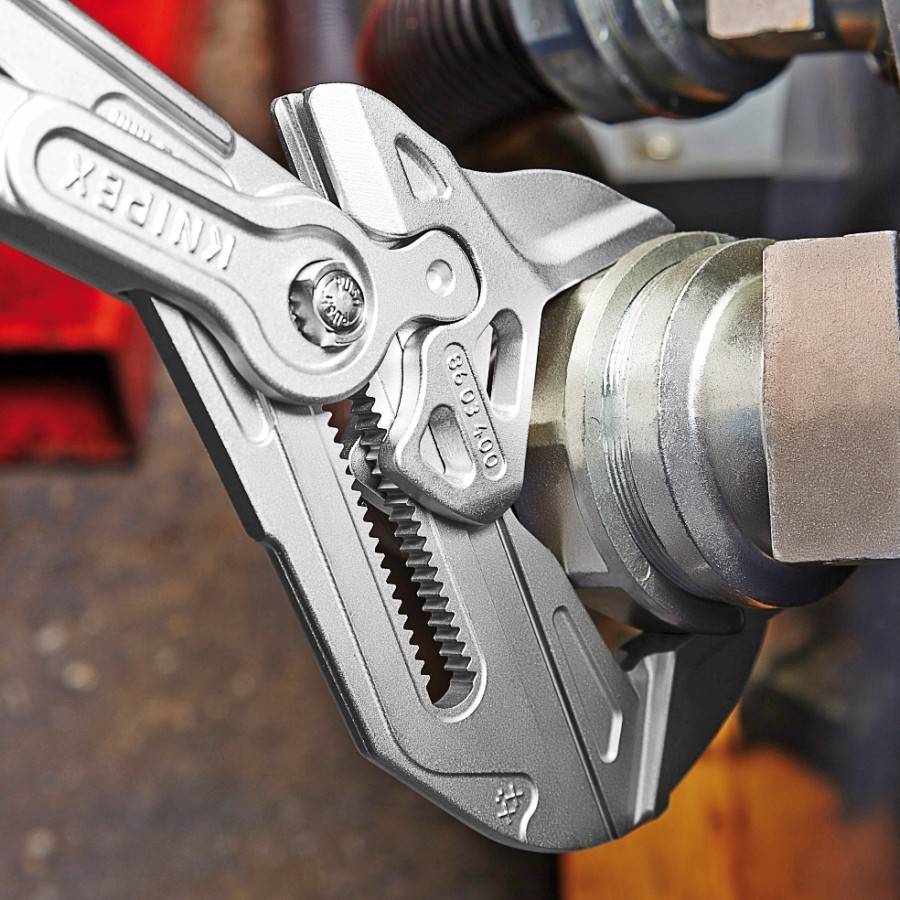

1. KNIPEX 8603180

Главное достоинство этой модели — универсальность. Инструмент не только функционален в рамках заложенных для переставных ключей возможностей, но и может заменить собой некоторые другие инструменты. Немецкое качество очевидно с первого взгляда — сам ключ выполнен из высококачественной стали (хромванадий), закалённой по особой технологии в масле. Такая обработка обеспечивает максимальную защиту инструмента. Ручки с первого взгляда не выглядят надёжными, но материал их отделки способствует комфортной работе не хуже, чем прорезиненные. Эта модель — лучшее, что вы можете приобрести среди переставных ключей.

KNIPEX 8603180

Плюсы

ключ лёгкий для своих размеров и поэтому годится для продолжительной работы;
аккуратная, но надёжная фиксация — модель идеальна для деликатной, тонкой работы (обеспечивается гладкими губками);
удобство во всём — от регулировки до непосредственной работы.

Минусы

некоторым могут быть непривычны и неудобны ручки без прорезиненной прослойки, но к этому легко можно привыкнуть;
это дорогой инструмент, желательно приобретать его при высокой востребованности в быту и работе.

~~Разводной ключ KNIPEX 8603180~~

Как правильно выбрать разводной ключ

Первое, на что необходимо обратить внимание при выборе разводного ключа – качество сплава. На ручке должна быть указана маркировка используемой стали

На ручке должна быть указана маркировка используемой стали.

Материал, обладающий недостаточной твердостью, приведет к тому, что поверхность губок даже при небольшом усилии моментально прогнется.

Чревато это “слизыванием” шляпки крепежа.

Кроме того, инструмент из-за недостаточно хорошей фиксации может попросту слететь, что приведет к травме.

Для частой работы с нестандартными крепежами целесообразно купить набор разводного инструмента.

Это позволит, имея под рукой всего 3 ключа, справится практически с любым болтом или гайкой с метрической и дюймовой шляпкой.

Покрытие рукояти – тоже немаловажный фактор.

Каждый согласится, что гораздо комфортнее работать инструментом, который не давит руку, хорошо лежит в ладони, не выскальзывает.

Самые простые модели имеют “голую” металлическую рукоять.

Это позволяет надеть на нее трубу небольшого размера, чтобы увеличить рычаг и крутящий момент.

Однако ключи с прорезиненными ручками, держать очень удобно, а диэлектрический инструмент со специальным покрытием позволяет работать с крепежами под напряжением до 1 кВ.

Основной подвижный механизм должен быть надежным.

Губы должны сходится, и расходится без усилий, при этом неприемлемо произвольное их движение.

Сам механизм нового инструмента не должен люфтить, так как он в любом случае со временем разболтается.

Каждый инструмент должен иметь технические характеристики.

Не исключением являются и разводные ключи.

Как правило, ТХ указываются на упаковке или бирке, а основные моменты дублируются непосредственно на рукояти.

Общие правила пользования гаечными ключами

Чтобы не повредить деталь, которой вы фиксируете соединение, и не пораниться, всегда выбирайте ключ такого размера, который соответствует размеру гайки или головки болта, которые вы затягиваете или ослабляете. Убедитесь, что губки гаечного инструмента плотно сели на крепежную деталь, прежде чем прикладывать усилие. Если учесть их, ключ не сорвется, а если и сорвется, вам не придется ругаться из-за ссадин.

При использовании гаечного ключа лучше делать тянущие, а не толкающие движения (см. рисунок слева), вам, как правило, удобнее встать так, чтобы тянуть его, а не толкать. Это гарантирует, что вы не обдерете кулак, если инструмент сорвется. Если вам приходится давить, используйте основание ладони, тогда, даже если ключ сорвется, вы не поранитесь.

Не удлиняйте плечо рычага с помощью трубки, используйте более длинный ключ. Возможно, вы видели, как ваш папа надевает длинный кусок трубы, чтобы удлинить плечо рычага и крепче затянуть крепеж. Избегайте использования «надставки».

Во-первых, они могут повредить ключ, согнув рукоятку или загнув головку.

Во-вторых, из-за дополнительного крутящего момента, который вы получаете с помощью дополнительного рычага, вы рискуете сорвать грани на гайке, особенно если у вас нет подходящей головки.

Наконец, есть вероятность, что надставка соскользнет с рукоятки, когда вы поворачиваете его, что нанесет вред вам или окружающим. Если Вам попалась «упрямая» гайка, нанесите на резьбу немного проникающей смазки (например, «Жидкий ключ»), подождите несколько минут, а затем попробуйте ослабить резьбу.

Не пользуйтесь поврежденными ключами. Если ручка погнулась, или губки выглядят шире, чем должны, не используйте его.

Это интересно: Отрезная машина по металлу — как выбрать дисковую пилу

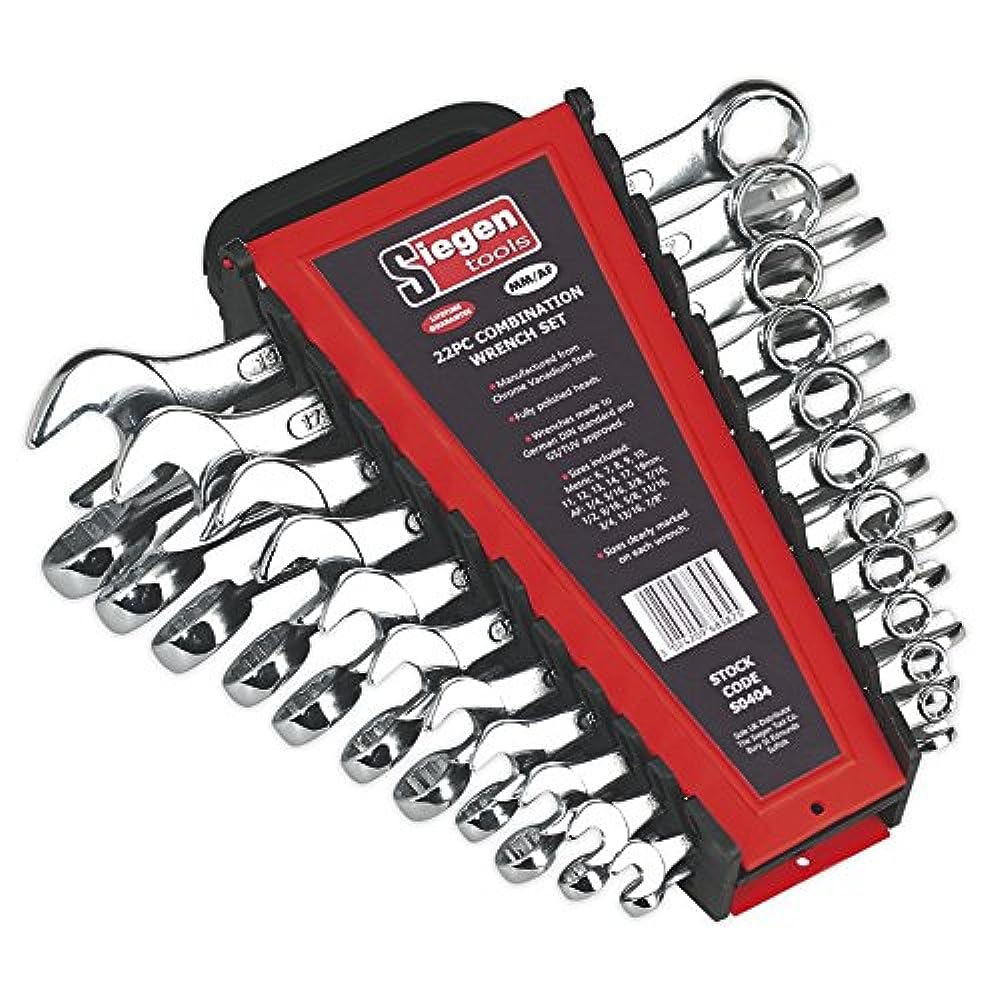

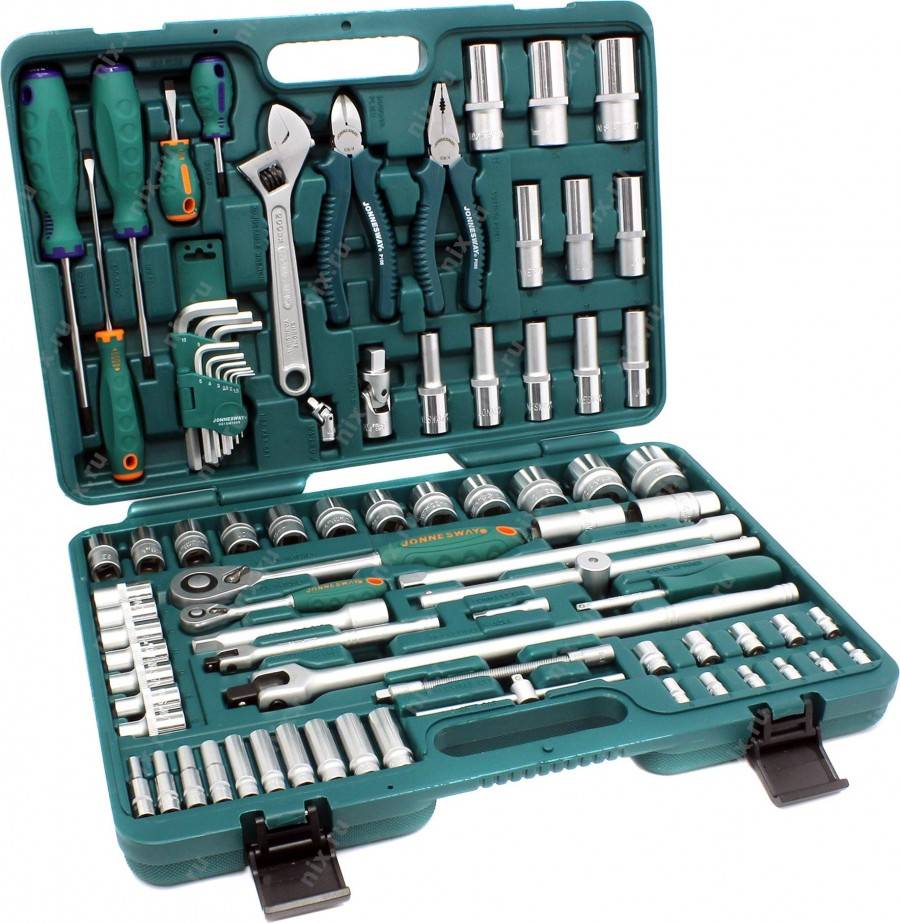

Советы по приобретению

Качественный набор ключей выбрать непросто. Сегодняшний рынок предлагает большое количество этих инструментов. Для их изготовления наиболее часто используют высокоуглеродистую сталь. В основной материал нередко добавляют хром, ванадий и молибден.

Стоит прислушаться к рекомендациям профессионалов в этой сфере. И уж точно не стоит покупать приспособления в безымянной упаковке, даже если у них самый привлекательный ценник.

Чтобы не покупать лишних инструментов, которые не будут использоваться, приобретение лучше делать, ориентируясь на специализацию:

Для автомастерской нужен большой набор, включающий все виды ключей, разных размеров.
Владельцу машины для мелкого ремонта потребуются инструменты определенных номеров, которые подходят именно к его марке. В руководстве к автомобилю можно найти такой список.
Сантехникам требуются лишь самые ходовые в этой сфере ключи.
Механикам для работы нужны более полные наборы.
Для домашних нужд у хозяина должен быть универсальный гаечный ключ или ключ гаечный комбинированный.

Выбирая приспособление, стоит обратить предельное внимание на рукоятку. Качество работы напрямую будет зависеть от того, насколько удобно мастеру будет держаться за инструмент

Цельнометаллические модели, как правило, оснащены металлической рукояткой, при работе таким ключом, рука будет соскальзывать с ключа, при этом можно получить травму или испортить гаечный элемент

Очень удобны инструменты, имеющие резиновую накладку

Цельнометаллические модели, как правило, оснащены металлической рукояткой, при работе таким ключом, рука будет соскальзывать с ключа, при этом можно получить травму или испортить гаечный элемент. Очень удобны инструменты, имеющие резиновую накладку.

Некоторые производители выпускают ключи с противоскользящими вставками. Если есть риск поражения электрическим током, то стоит приобрести инструменты, с диэлектрическим покрытием. Они наиболее надежны и способны обеспечить безопасную работу. При работе с газовым оборудованием применяют обмедненный (покрытый медью) инструмент.

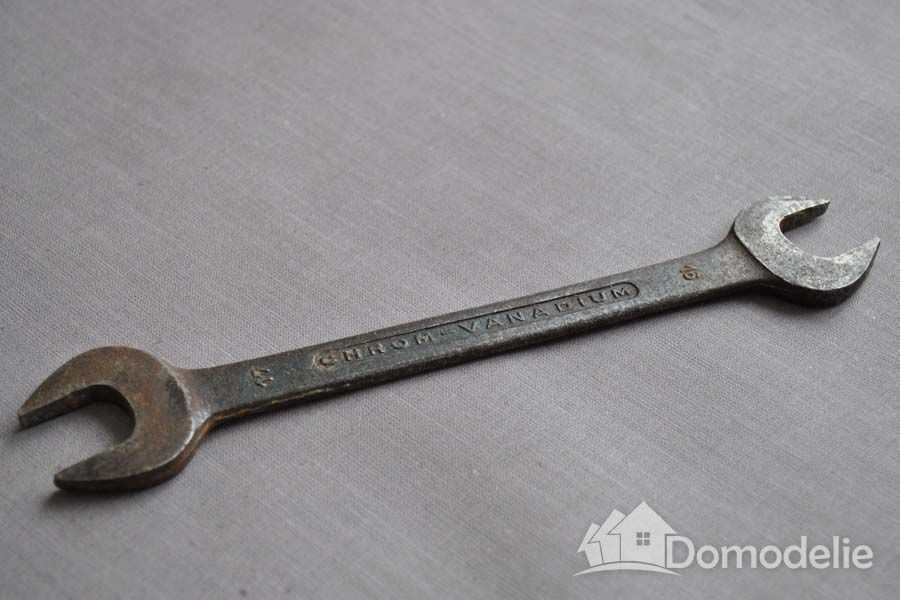

Материал изготовления

При завинчивании, а особенно, откручивании метизов с винтовой резьбой, рукоятка и губки ключа испытывают значительные нагрузки. Если металл болта или гайки будет тверже металла ключа, то губки просто «слижет». Зев инструмента станет слишком большим и ключ будет прокручиваться не затрагивая граней гаек и болтов. Если работать инструментом слишком большой твердости, то легко повредить гайку, превратив ее в круг и сделав ключ бесполезным. Твердость метала должна быть соразмерной с твердостью метиза. Поэтому для производства гаечных ключей используются инструментальные стали с определенными параметрами, нормированными ГОСТ 4543 61, 1050-60 и более поздними стандартами.

Согласно требованиям стандартов, твердость рожковых ключей размером до 36 мм должна быть не ниже HR 40—45, размером до 41 мм — HR 38—45 единиц. Разводные ключи с червячным механизмом выпускаются из сплавов твердостью HR 40—45. Наиболее распространенная сталь для гаечных ключей — 40Х. Но многие производители выбирают другие марки, более прочные. С содержанием ванадия и других металлов.

Если на ключе написано AISI 5140, то это та же хромистая сталь 40Х, только по американскому стандарту. Более популярные у профессионалов ключи из хром-ванадиевой стали. В отечественных марочниках она обозначается как 40ХФА или 40 ХФ, аналогами которых выступают:

AISI 4140;
41CrMo4;
42CrMO4;

Если вы купили набор ключей из США, Англии, Японии или Германии, то именно такие марки стали на них будут указаны. Чаще наносится маркировка CrV или 50 CrV 4. Это одна из лучших и популярных сталей для бытовых и профессиональных инструментов. Также обозначается CHRONIMO 1.2242, DIRO-59 CrV 4, VC 12 .

Если на ключе или упаковке написано Made for… или Designed in…, Drop Forged Steel — это инструмент бытового уровня, которым можно затянуть несколько гаек или болтов, а потом сдать на металлолом. Они, как правило, делаются из углеродистой стали, которая не выдерживает больших нагрузок из-за пластичности.

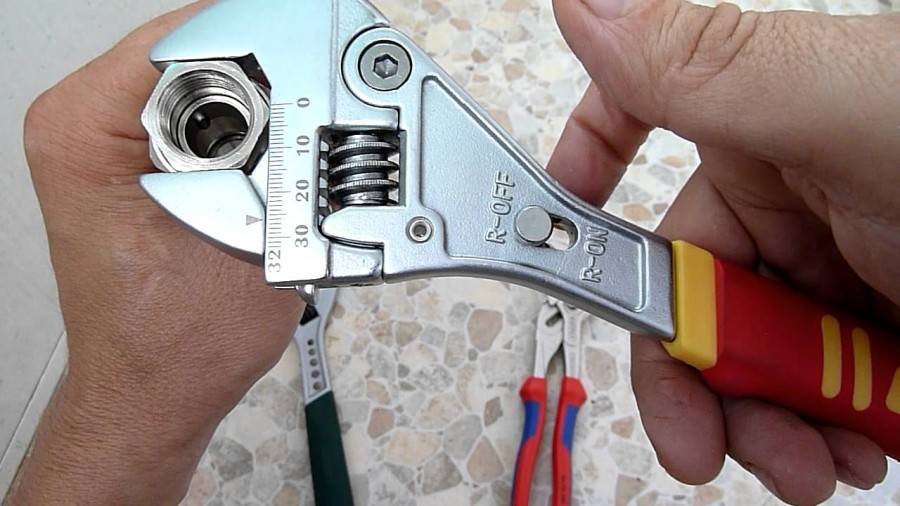

Разводной ключ: устройство и общие характеристики

Данный инструмент способен заменить собой целый набор различных рожковых ключей. В нем можно отрегулировать размер зева, а это означает возможность работы с гайками разных диаметров. Главное назначение ключа – работа с зажимами, поэтому его части и корпус должны выдерживать определенные нагрузки и не подвергаться деформации. Для этого инструмент изготавливают из прочных видов металла, а поверхность покрывают специальными защитными составами.

Стандартный вариант состоит из следующих частей:

Неподвижная «губа» — по сути является продолжением рукояти и частью корпуса;
Подвижная «губа» — с ее помощью устанавливается определенный размер зева;
«Червяк» — особый винт, с помощью которого производится фиксация зева в определенном положении (он передвигает подвижную губу в обоих направлениях).

Благодаря своей универсальности разводные модели могут работать с любыми гайками и болтами и даже с нестандартными крепежными элементами различных размеров.

Материал изготовления, вес и размер

Качественный инструмент должен быть выполнен из прочного металла, коими могут выступать сплав ванадия и хрома или же высокоуглеродистая инструментальная сталь. А для дополнительного противодействия ржавчине и коррозии, а также механическим повреждениям, могут использоваться следующие напыления:

Фосфатированные;
Никелевые;
Хромированные.

Размер разводного инструментария определяется в зависимости от ширины его зева:

КР-19 – необходим для работы с гайками диаметра не более 19 миллиметров (подходит для мелких работ);
КР-30 – используется для манипуляций с гайками диаметром не больше 30 миллиметров (прекрасно подойдет для ремонта бытовой техники и оборудования, а также сантехники);
КР-46 – применяется для гаек с диаметром не более 46 миллиметров (основная область использования – ремонт и монтаж промышленных приборов больших размеров).

Вес инструмента будет напрямую зависеть от материала из которого он произведен, его размера и вида защитного напыления

ТОП-13 лучших разводных ключей

	Название	Рейтинг
Лучший разводной ключ для домашних мастеров
#1	IREGA ERGOTOP SWO 99XS/CBE- 6	5 / 5 11 – голосов
Лучшие газовые (трубные) разводные ключи
#1	BAHCO 1410	5 / 5 7 – голосов
#2	RENNSTEIG RE-1110102	4.95 / 5 5 – голосов
#3	GROSS 15623	4.9 / 5 5 – голосов
#4	KRAFTOOL PANZER L 2734-10	4.85 / 5 3 – голоса
Лучшие переставные разводные ключи
#1	KNIPEX 8603180	5 / 5 7 – голосов
#2	КВТ 76473	4.95 / 5 5 – голосов
#3	GROSS 15724	4.9 / 5 3 – голоса
#4	TOPEX 32D139	4.85 / 5 2 – голоса
Лучшие стандартные разводные ключи
#1	STANLEY MaxSteel 0-90-948	5 / 5 12 – голосов
#2	СИБРТЕХ 15537	4.95 / 5 5 – голосов
#3	KRAFTOOL SLIMWIDE-K 27266-15	4.9 / 5 8 – голосов
#4	STAYER COBRA 27264-20	4.85 / 5 3 – голоса

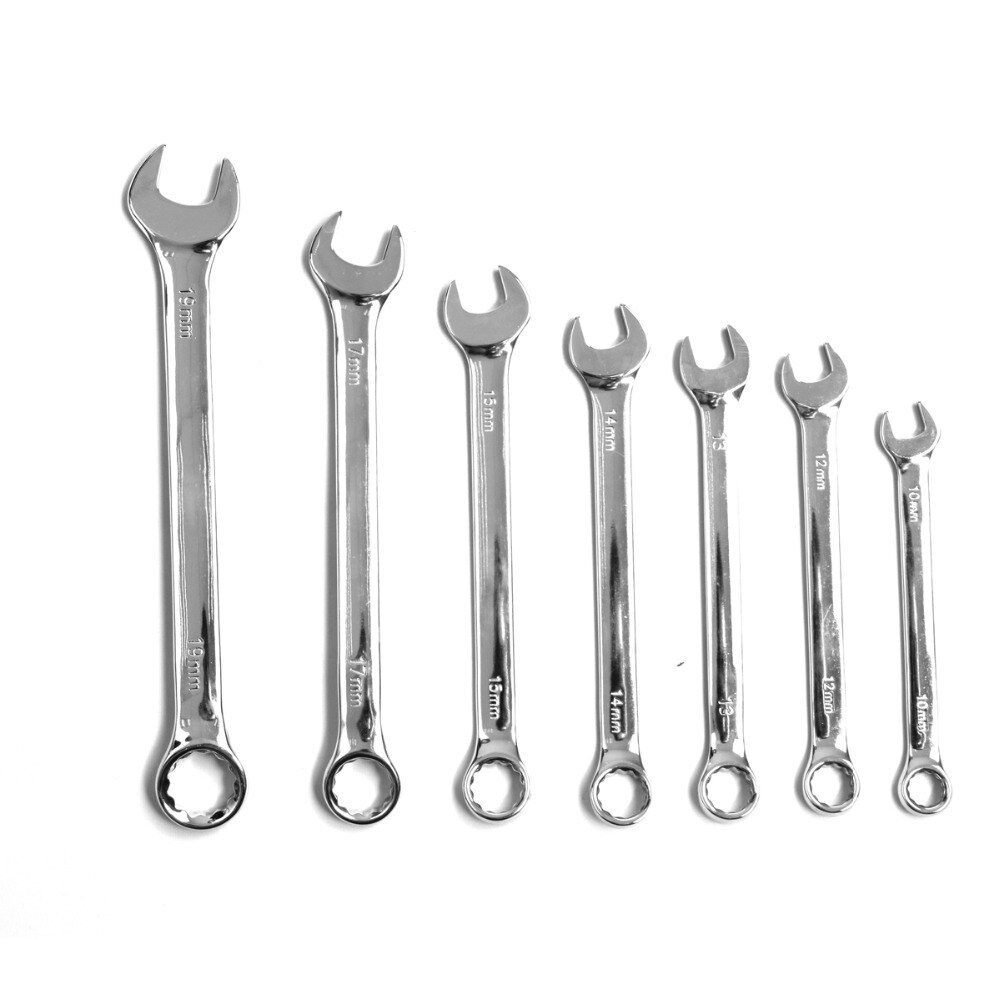

Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей

Чтобы определить размер, необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку

Это тот размер в миллиметрах, который определяет ширину между губками

Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Этодопустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

Производится специальный расчет максимальных отклонений размера зева;
Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
Устанавливается маркировка товарного знака;
Учитывается декоративно-защитное покрытие ключа т. д.

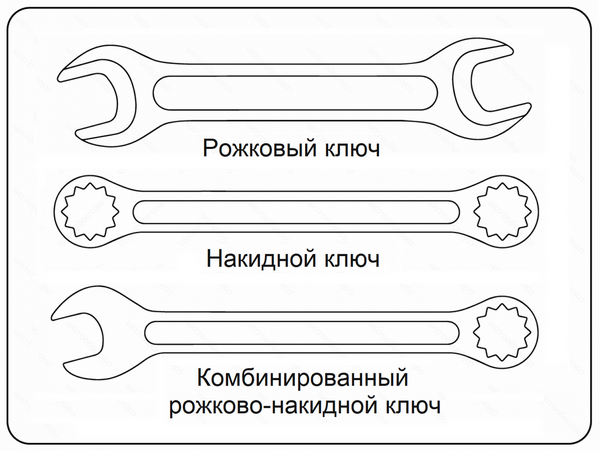

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20. Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше. При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

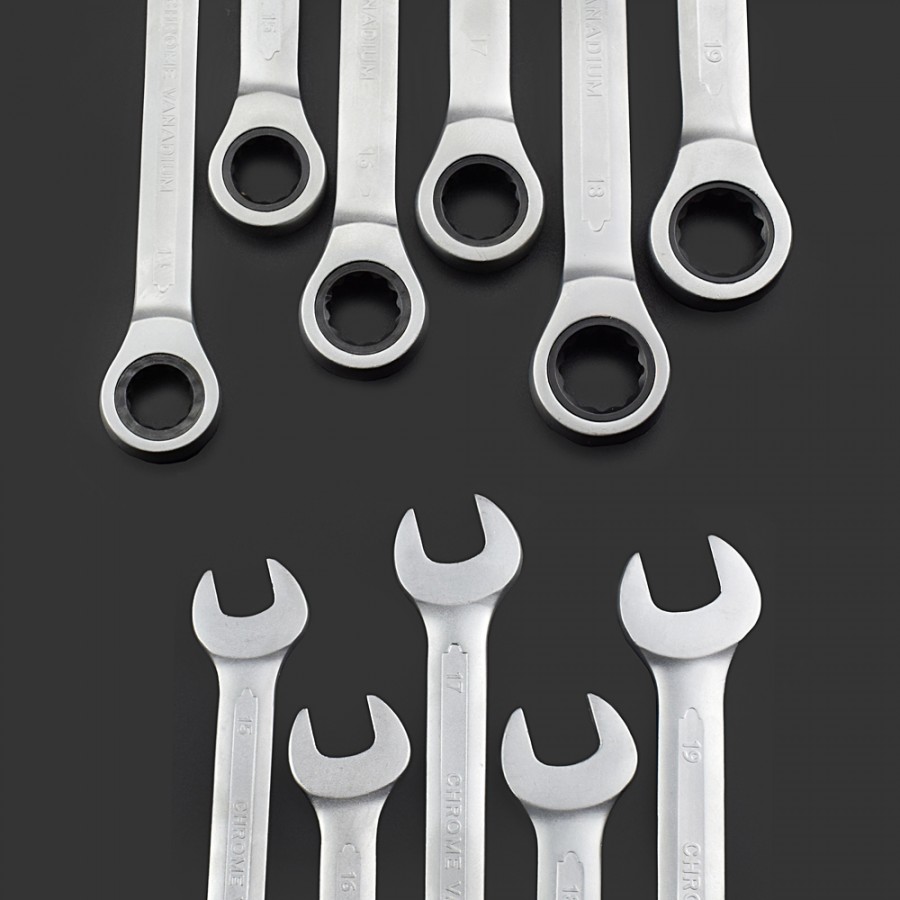

Рожковые гаечные ключи

Самый узнаваемый и распространенный вид. У этих ключей захват детали производится элементами, имеющими форму рожек. У рожковых ключей две рабочие части разных размеров расположенные на концах одной ручки. Это удобно тем, что сокращает количество ключей необходимого размера при работе.

Благодаря своей универсальности рожковые ключи очень популярны несмотря на некоторые недостатки. Одним из недостатков является маленькая зона контакта, всего в двух точках, если усилие большое то ключ стремится деформировать грани детали в зоне контакта, если рога ключа тонкие то такая вероятность увеличивается.
