Разметочная машина для нанесения дорожной разметки. возможные модификации

Материалы для дорожной разметки

Идея использования центральной разделительной линии для обозначения дорожной полосы пришла в голову американцу Эдварду Н. Хайнзу еще в 1911 г. после того, как он заметил на дороге белый след от подтекающей цистерны с молоком. Люди быстро осознали эффективность новшества, поэтому сегодня на карте мира не найдется места, где бы не использовали маркировку дорог. Светотехнические характеристики дорожной разметки включают четыре основных параметра: цвет, коэффициент яркости, коэффициент световозвращения и коэффициент сцепления.

В недавние времена эмаль ЭП-5155, которая изготавливается на основе эфиров целлюлозы с добавлением эпоксидных смол, была практически единственной отечественной эмалью для разметки автомобильных дорог. В современном ассортименте материалов для разметки автомобильных дорог, представленных сегодня на рынке России, более 50 марок красок и более 20 видов пластиков и спрей-пластиков холодного и горячего формирования, а также световозвращающие стеклошарики. Для достижения максимального эффекта световозвращения необходимо, чтобы стеклошарики были погружены в лакокрасочный материал примерно наполовину. Так достигается хорошее удержание микросфер материалом разметки и оптимальное отражение света. Кроме того, стеклошарики повышают коэффициент сцепления и износостойкость разметки.

Разметочные краски на базе акриловых или кремнийорганических полимеров содержат не менее 70% сухого остатка, а пластики – не менее 97%. Термопластики, спрей-пластики, термопластичные маркировочные ленты наносят на дорогу горячим способом. Толщина жидкого слоя при нанесении составляет 400–600 мкм. Двухкомпонентные краски сочетают в себе свойства холодных пластиков и красок. Два компонента, которые соединяют непосредственно перед применением, представляют собой жидкую краску и отвердитель. Термопластик, спрей-пластик и маркировочные ленты так же, как и краски, содержат органическую и неорганическую часть, но не содержат растворителей. Их наносят на покрытие автомобильной дороги в виде расплавов. Содержание нелетучих веществ в этих материалах не менее 98%, а полимерного связующего – 18–20%. В спрей-пластике содержание связующего увеличено до 25–30%.

Готовые маркировочные ленты из термопластичных или пленочных материалов являются быстрым и удобным средством нанесения разметки на асфальтобетонное покрытие. После того как форма уложена в соответствии с планом разметки, ее разогревают газовой горелкой до появления на поверхности материала пузырьков. В случае композитных материалов разогревают каждый слой отдельно. Уже через несколько минут после остывания разметки можно открывать движение транспортных средств по дороге. Срок службы горизонтальной разметки составляет от трех месяцев до двух лет в зависимости от материала. Износостойкость разметки автомобильной дороги краской на асфальтобетонном покрытии выше, чем на цементобетонном. Это обусловлено их различной химической природой.



Требования, которые предъявляют к краскам для дорог

Маркировка должна подходить ГОСТ Р 51256 и проводиться в жаркий период времени.

Материал, применяемый для нанесения на полотно дороги, должен не только прекрасно отражать свет фар, но и владеть нужными техническими свойствами, а конкретно:

1. Быстро высыхать. В основном, хорошие лакокрасочные составы сохнут уже через 5 минут после нанесения при температуре 20°C.
2. Иметь меньший расход.
3. Быть влагоустойчивым.
4. Держать температурные перепады.
5. Владеть большой устойчивостью к износу.
6. Комфортно наноситься. Очень часто для нанесения применяют аэрозольный способ, положив на поверхность трафарет. Эта технология маркировки дает возможность уменьшить потребление материалов и сделать больше скорость работ.
7. Не нарушать качество сцепки покрышек с дорогой.

Более того, красящий состав обязан иметь светлый цвет, чтобы можно было его увидеть при скверных условиях погоды или в темноте.

Выбор производителя

Из малогабаритной маркировочной техники у нас в стране популярны разметочные машины HYVST китайского производства. Они имеют ручной привод, компактны, и идеально подходят для городских районов, крупномасштабной разметки проездов, пешеходного тротуарного покрытия, а также паркингов.

Более высокую производительность имеют гидравлические маркировочные агрегаты линейки Graco LineLazer или Graco RoadLazer (США). В данных установках применяются термопластические красящие составы, а нанесение разметки выполняется безвоздушным контактным способом. Это позволяет выполнять ровную и чёткую маркировку покрытий, при небольшой трудоёмкости текущего обслуживания.

Вышеописанным методом производит дорожную разметку и машина Шмель отечественного производства. Все агрегаты скомпонованы на автомобили Соболь, что обеспечивает установке должную мобильность и компактность. Заслуживает внимания широкий диапазон составов применяемых покрытий.

Из программируемых дорожно-разметочных машин стоит упомянуть агрегат DY-BSAL (Индия), возможности которого позволяют вести высокоэффективную дорожную маркировку. Равномерность разметки обеспечивается наличием в составе оборудования гидравлической мешалки, которая поддерживает вязкость краски в нужном состоянии.

Как узнать вязкость читайте здесь //proinstrumentinfo.ru/viskozimetr-rotatsionnyj-kapillyarnyj-vz-246-brukfilda-vz-4-vpzh-2/

Цена рассмотренного оборудования составляет:

• Для машин от HYVST – от 220 тыс. руб.
• Для машин от Graco — от 400 тыс. руб.
• Для машин Шмель – от 1,5 млн. руб. (цена указана вместе с автомобилем)
• Для установок типа DY-BSAL – от 6,3 млн. руб.

Анализатор состава металлов. Спектр возможностей современных моделей

Ручной болторез. Демонстрация возможностей инструмента

Горячий способ нанесения разметки

Нанесение разметки – процесс, требующий внимательного подхода и к материалам, и технологиям. Кроме красок и холодного пластика, в этих целях могут использоваться термопластичные лакокрасочные материалы. Они привлекательны увеличением толщины наносимого слоя и, соответственно, более высоким сроком его службы. С другой стороны, термопластики стоят дороже, поэтому их используют в основном на участках, на которых очень высока интенсивность изнашивания. Наносится такая разметка исключительно механизировано. Среди популярных термопластиков можно отметить:

1. «Маркер» — этот термопластичная краска желтого цвета, которая представляет собой сыпучую смесь белого цвета на основе нефтеполимерных смол, пластификаторов, синтетического каучука и минеральных наполнителей. С помощью этого состава можно наносить горизонтальную дорожную разметку на автомобильных дорогах, которые обладают интенсивностью движения и высокой нагрузкой.
2. «Мегопласт-Премиум». Этот термопластик используется при нанесении осевых линий разметки, стоп-линий и стрелок на дорожном покрытии. Обладает высокой стойкостью к перепадам температуры и истиранию. Для нанесения материала используются маркировочные машины на сухую поверхность.

Расход термопластика на покрытие толщиной в 3-5 мм — 8-10 кг/м².

Краска для дорожной разметки

Эксплуатируемая в суровых погодных условиях, дорожная краска должна отвечать особым требованиям в плане технических характеристик. В данной статье, как раз и будет рассказано о том, какими характеристиками обладают дорожные краски, а также об их эксплуатационных особенностях.

История дорожной разметки

Дорожная разметка берет свое начало на улицах древних городов Греции и Рима, когда выложенные светлым камнем в центре дорог линии разграничивали полосы встречного движения.

Первая дорожная разметка краской была нанесена женщиной в городе Индио в Калифорнии в 1917 году. Медсестра Джун МакКэролл на своем автомобиле спешила на работу. По встречному направлению навстречу ей несся грузовик, Джун чудом увернулась и съехала на обочину. Этот случай подтолкнул ее к мысли пометить дорогу, отделив встречное движение. Однако обратившись к местным властям, она ничего не добилась. Тогда медсестра взяла краску и кисти и собственноручно нарисовала линию длиной в две мили по центру дороги, которая проходила возле ее дома.

После этого она не остановилась и писала письма во все инстанции, выступала на различных общественных мероприятиях. В конце концов ее голос был услышан, и в 1924 году местным законодательством был принят указ, предписывающий Дорожной комиссии наносить дорожную разметку. Вслед за США, наносить дорожную разметку стали и европейские страны.

Нанесение первой дорожной разметки стало настоящим событием, о котором сообщалось во всех газетах.

Сегодня материалы для нанесения дорожной разметки производятся с учетом всех требований по защите окружающей среды, служат долго и повышают безопасность дорожного движения. Дорожная разметка — краска, эмаль, пластики и термопластики — помогает водителям ориентироваться на дорогах и снижает риск возникновения аварий.

Конструкции разметочных машин

Распыление краски производится пневматическим или механическим способом. В первом случае используется воздушный поток высокого давления, в котором красящее вещество диспергируется, получает необходимую энергию, и с силой осаждается на подготовленном дорожном покрытии. При механическом способе окраска происходит вследствие непосредственного контакта инструмента с поверхностью. Производительность дорожно-разметочных машин, реализующий пневматический способ, выше, но конструктивно они сложнее, и требуют наличие компрессора.

При малом объёме дорожно-разметочных работ используют ручные разметочные машины, перемещение которых производится трактором или вручную. Высокопроизводительное маркировочное оборудование оснащается устройствами программного управления и работает в автоматическом режиме.

Пневматические разметочные машины имеют в своей конструкции распылительное сопло, к которому прилагается ряд насадок, позволяющих изменять ширину разметки и интенсивность распыления. Конструктивно сопло оформляется в виде пневмопистолета, который снабжён пусковой рукояткой. Пистолетов может быть несколько, в этом случае они монтируются на специальную стойку.

Система программного управления, которой оснащаются машины, допускает выполнять следующие виды разметки:

• одиночную сплошную линию;
• пунктирную линию;
• двойную сплошную линию;
• разметку переходов, иногда называемую «вафельной».

В памяти контроллера имеются шаблоны, при помощи которых регулируется ширина и длина разметки, а также интенсивность нанесения краски. При интеллектуальном управлении система преобразует скорость движения в электрический сигнал, а затем вводит его в контроллер. Длины маркировочных линии для запроса задаются в виде оптико-электрического сигнала, который управляет работой разметочной машины, в результате чего готовая разметка полностью соответствует требованиям.

Классификация

При выборе дорожной фрезы необходимо учитывать, что они бывают нескольких видов — по способу передвижения (исполнению), виду ходовой части, размеру и мощности. Кратко рассмотрим главные особенности.

По типу ходовой части:

• Колесные. Имеют более высокую скорость, лучше маневрируют на небольших участках, но проигрывают по тяговому усилию.
• Гусеничные. Отличаются меньшей скоростью передвижения, менее маневрены, но обеспечивают большую точность работ.

По исполнению:

• Навесные. Имеют вид дополнительного оборудования, которое устанавливается на базовую машину. Работает на гидравлическом принципе. Более удобно в применении, ведь может подключаться к разной технике.
• Самоходные. Во многих случаях применяются фрезы дорожные самоходные — специальный транспорт, оборудованный всем необходимым для выполнения работ.

По мощности и размерам:

• Малогабаритные. Имеют мощность мотора до 200 кВт и ширину фрезерования — от 30 до 130 см. Чаще всего комплектуются колесами и имеют небольшой радиус фрезеровки. Применяются для ремонта узких (0,2-0,5 м) и длинных ям площадью два-три квадратных метра на глубину до 150 мм.
• Среднегабаритные. Машины с мощностью мотора 200-300 кВт, способные фрезеровать поверхность на ширину 100-150 см. Применяются для ямочных ремонтных работ.
• Крупногабаритные. Комплектуются барабаном от 150 см и имеют мотор на 300 кВт и более. Обеспечивают ширину фрезерования свыше 200 см (до 400 см). Чаще всего работают на гусеничном ходу, имеют высокую производительность. Как правило, применяются для ремонта больших участков дорог.

Как провести разметку на складе

В складских комплексах и в прочих промышленных помещениях маркировка служит для предупреждения каких-либо действий, привлечения внимания к опасным зонам. Основные типы разметки – стрелки, линии, знаки, штриховка.

С целью улучшения логистических процессов, обеспечения безопасности в складах применяют следующее:

• маркировка участков передвижения техники и персонала. В данном случае активно применяются пешеходные зебры, стрелки, знаки, ограничительные линии, осуществляется обводка стеллажей;
• маркировка ячеек напольного хранения кодами, штрихованием, буквенно-цифровой нумерацией.

Использование разметочной техники в России

Бытует мнение, что краска с российских дорог быстро смывается из-за климатических условий и применения агрессивных веществ для борьбы с гололедицей. На самом деле ее уничтожает не вода, а трение покрышек, которые нагрелись во время езды.

Возможно, со временем отечественные дорожники и у нас внедрят распространенное в развитых европейских государствах безвоздушное автоматизированное нанесение густых красящих составов с помощью специальной техники. Высыхают такие материалы моментально, а на полотне они сохраняются намного дольше, демонстрируя высокую устойчивость перед погодными условиями и прочими негативными воздействиями.

Уже сейчас активно внедряется использование устойчивых к истиранию пластика и термопластика, однако не теряет своих позиций и краска, которая остается актуальной, когда надо быстро и дешево обновить разметку на дорогах после зимы или проливных дождей.

Особенности нанесения

Чаще всего акриловые и алкидные краски наносятся методом распыления и с использованием пневматических установок. Проезд по дорожной части возможен уже через 5-10 минут после покраски. Однако при этом должна быть очень теплая погода (не менее +25 градусов). При более низких температурных условиях маркировочные составы сохнут чуть дольше.

На рынке можно приобрести краску, которую необходимо разбавлять водой. Составы этого типа довольно быстро высыхают и не содержат летучих веществ. При этом на разметке образуется матовая защитная поверхность. Такие краски можно разогревать до 60 градусов, благодаря чему скорость высыхания маркировочного материала значительно уменьшается.

Тем не менее водорастворимые составы запрещено наносить в условиях сильной влажности. В течение 15-20 минут после покрытия дорожного полотна такая разметка может «поплыть».

Для создания разметки толщиной до 4 мм рекомендуется использовать двухкомпонентные составы. Они отличаются высокой адгезией и устойчиво переносят многократную обработку снегоуборочными машинами. Помимо светоотражающих частиц, в таких красках содержится кварцевый песок, придающий разметке дополнительную шероховатость.

7.5. Подготовка покрытия дороги

Перед проведением работ по нанесению линий разметки покрытие дороги очищают механической щеткой и водой. Для этого используют поливомоечную машину со стандартным набором рабочих инструментов. При подготовке покрытия сначала очищают и промывают покрытие по оси, затем правую кромку и левую кромку. Подготовку покрытия можно проводить по разным технологиям:

– Очистка покрытия за один проход. Применяется при нанесении осевых и разделительных линий на “чистых” покрытиях. При этом поливомоечная машина промывает покрытие водой и одновременно чистит щеткой;

– Очистка покрытия за два прохода. Первым проходом покрытие промывают водой и одновременно чистят щеткой. Вторым проходом покрытие только промывают водой с использованием специальной насадки. При большой удаленности от источника воды можно первым проходом покрытие очищать щеткой, а вторым проходом промывать водой с использованием специальных насадок, ограничивающих ширину струи воды до 20-25 см.;

– Очистка за три прохода. Применяется для краевых линий или на “грязных” покрытиях. Первым и вторым проходом покрытие очищают щеткой, а третьим проходом очищают и промывают водой.

Для очистки покрытия дороги возможно применение металлических или синтетических щеток.

Особое внимание следует обращать на проезжую часть у кромки покрытия. Как правило, на ней находится больше пыли и грязи, особенно, если обочина дороги не укреплена. При сильной загрязненности покрытия (комья, налипшая грязь) предварительно используется автогрейдер, а затем поливомоечная машина

При сильной загрязненности покрытия (комья, налипшая грязь) предварительно используется автогрейдер, а затем поливомоечная машина.

Каким материалом наносится дорожная разметка

До конца прошлого века вся дорожная разметка в стране производилась красками и эмалью на органических растворителях. «Минусами» такого разметочного материала является повышенное содержание в нем растворителя, изменяющего цвет нанесенной маркировки из белого на серый или бурый. Краски не соответствуют требованиям по экологии и быстро истираются.

Современными красящими веществами для разметки являются термо-, спрей- и холодные пластики, термопластичные ленты, фарфоровая крошка, устойчивые специальные водостойкие краски и пр.

Разметка дорожного полотна, наносящаяся магистральными разметочными машинами, отлично заметная днем, ночью и в туманную погоду просматривается плохо. Световозвращающие свойства дорожной разметки позволяют видеть маркировочное изображение в любое время и в любую пору года. Это свойство разметке сообщают стеклянные микросферы, застывшие в отвердевшей краске дорожной разметки.

Для получения световозвращающего эффекта микрошариками посыпают свеженанесенное изображение фигур и полос. Под действием своего веса стеклошарики погружаются в покрасочный слой примерно на 0,75 своего диаметра и так застывают. Свечение разметки достигается отражением света фар авто от полусфер и возвращением его органу зрения водителя.

Классификация машин для нанесения дорожной разметки

Оборудование, ставшее темой нашего разговора, классифицируется по целому ряду признаков. Поговорим об этом более подробно.

По материалу разметки

С точки зрения материала, который используется для нанесения разметки, машины делятся на следующие виды:

• для краски;
• для холодного пластика;
• для спрейпластика (может быть как горячим, так и холодным);
• для полимерной ленты;
• для термопластика.

Также на современном рынке при желании можно отыскать комбинированные модели, предназначенные для использования нескольких (обычно – двух) материалов.

По способу управления

Именно он следит за потоком краски и за соблюдением требуемых параметров.

Более современные устройства оснащаются специальным оборудованием с компьютерным управлением, которое автоматизирует процесс, сводя к минимуму участие в нем человека. Также есть полуавтоматические варианты, которые позволяют наносить, например, прерывистую линию разметки по заранее заданному шаблону.

По сфере применения

Согласно следующей классификации, разметочное оборудование принято подразделять на несколько разновидностей, в частности, на устройства, предназначенные для небольших объемов.

Иимеется в виду обустройство разметки во время выполнения ремонтных работ на мостах и дорогах, а также размежевание небольших территорий ограниченной площади, в частности, парковок, дворов, спортивных площадок и т.д.. Также есть машины городские и магистральные.

По размерам оборудования и шасси

Важнейшим параметром выбора и ключевым фактором, влияющим на цену разметочной машины, является ее размер и тип шасси. В этой связи следует выделить три группы:

1. Ручные малогабаритные, которые фактически представляют собой небольшие тележки с установленным на них окрасочным оборудованием.

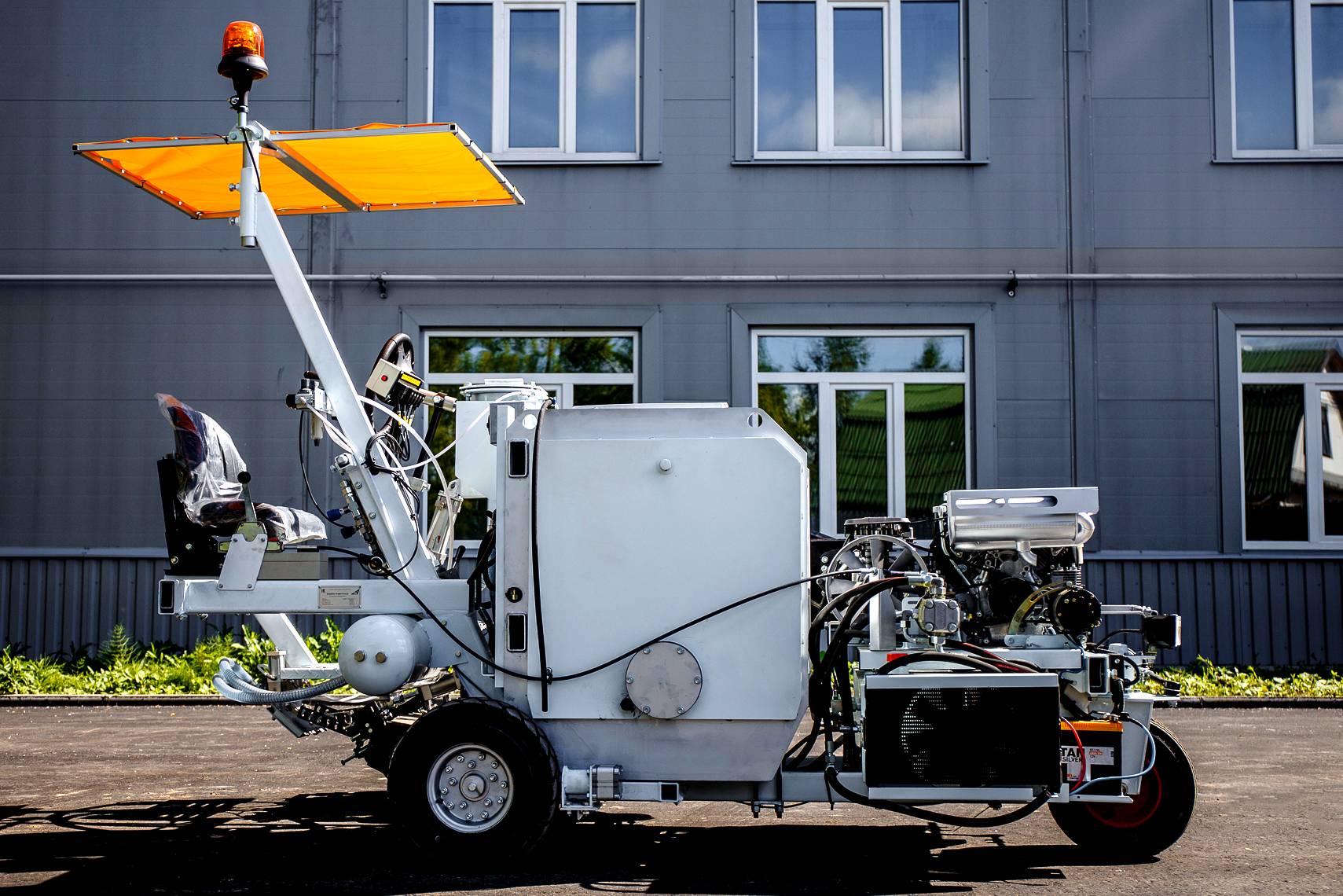

2. Средние, в них уже имеются собственные шасси – автономные либо прицепные.
3. Крупная техника, которая базируется на шасси грузовых авто, выпускается серийно и применяется в ходе выполнения масштабных работ (нанесение разметки на автомобильных магистралях федерального либо международного значения и на прочих крупных объектах).

Эта разновидность спецтехники тоже бывает разной, в том числе различия состоят и в плане массы. Вес таких машин может варьироваться в пределах от 3,5 до 26-ти тонн.

Неоспоримым преимуществом малогабаритного оборудования является его компактность, которая оптимальным образом сочетается с широким функционалом. Такие модели оснащены достаточно мощным бензиновым мотором, насосом и довольно вместительным баком для краски.

Для работы в ручном режиме используется распылитель на длинном шланге, а когда следует автоматизировать процесс и нанести длинную прямую или прерывистую линию, привлекают пистолет, установленный на  регулируемой рампе. Оператор устройства может регулировать интенсивность подачи красящего состава путем изменения скорости качения. Такое решение повышает удобство использования тележек и исключает риск образования брака.

Стандартной практикой является присоединение к обычной разметочной тележке самоходного шасси, оснащенного креслом оператора. В таком виде техника прекрасно справляется с нанесением разметки даже на междугородних трассах.

Самоходные разметочные машины эксплуатируются преимущественно на автомагистралях большой протяжности или на внушительном отдалении от населенных пунктов. Ключевым условием применения этой разновидности спецтехники является качественное асфальтированное или железобетонное покрытие.

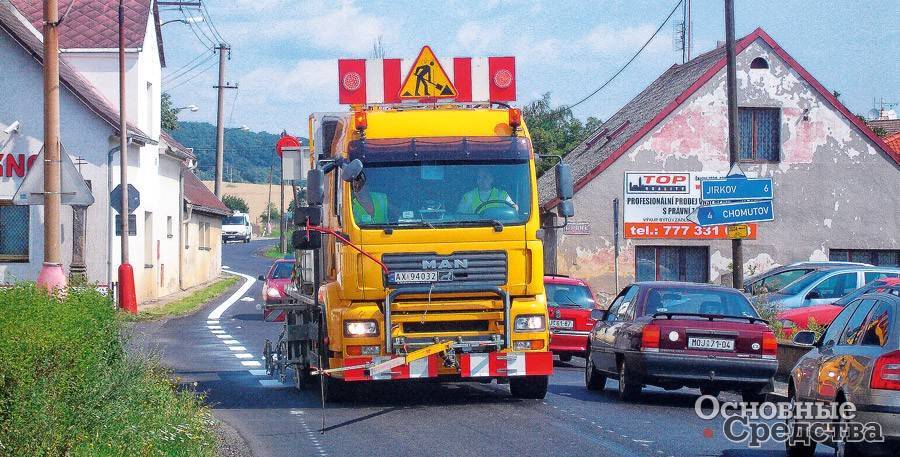

Подобные модели представляют собой автомобили с высокопроизводительным оборудованием для нанесения краски и прочих материалов на дорожное полотно. Их конструкция включает в себя мощный насос, трансмиссию, а также установку для распыления краски и прочие детали.

Безвоздушная модификация

Данная категория дорожной техники состоит из следующих основных элементов:

1. Бензинового двигателя внутреннего сгорания.
2. Компрессорной установки.
3. Гидравлического насоса высокого давления.
4. Емкости для краски и шариков.
5. Распылителя.

Принцип действия специальной техники этого типа основан на использовании давления с высокими показателями. Нагнетание осуществляется при помощи помпы. Покрытие подается под усилием порядка 250 Бар в распылитель и рассеивается на мельчайшие частицы, при этом сжатый воздух не участвует в процессе. Габариты наносимой маркировки регулируются при помощи замены сопел разного калибра.

Технология нанесения разметки

Любые работы по нанесению маркировки начинаются после разработки проекта

Проект необходим для того, чтобы покрытие соответствовало актуальным нормам и требованиям. Документ должен быть разработан в специальных организациях после полного аудита помещения, когда определены участки размещения разметки с учетом опасных зон. Типичный проект содержит три части: пояснительную записку, графическую часть и спецификацию со всеми пояснениями.

Опираясь на изложенные технические решения, рекомендации приступают к нанесению разметки. Помимо стандартных горизонтальных обозначений применяются нумерация, текст, стрелки, символы.

Дополнительная маркировка включает:

• монтаж табличек, указателей – такие знаки несут дополнительную информационную нагрузку, что помогает ориентироваться в просторных производственных, складских помещениях, на паркингах и стоянках;
• покраска колонн – это решение весьма востребовано в серых одноцветных промышленных помещениях и работает на минимизацию рисков столкновений и аварий.

Если в помещении находится старая разметка, ее следует удалить при помощи специального оборудования. Допустимо применять механическую, термическую и химическую обработку.

Особенности монтажа разметочных лент

Для разметки пола применяют ленту толщиной 150-180 мкр. Нанесение может производиться одним рабочим без приостановки производственного процесса. Поверхность очищается строительными пылесосами, обезжиривается, просушивается. По неровным основаниям наносят грунт. Если работы ведутся при низких температурах, поверхность прогревается техническим феном, как и готовый слой.

Порядок монтажа:

• пол обеспыливается и обезжиривается любым подходящим препаратом. Как правило, применяют ацетон, бензин или любой универсальный растворитель. Для внутренних работ можно задействовать поломоечные машины с обезжиривающим моющим средством;
• основание тщательно просушивается сжатым воздухом компрессоров. Пористые поверхности грунтуют, используя валики, кисти, в 1-2 рабочих подхода;
• наклейку ленты начинают, отрезав лист требуемой длины от общего рулона. Постепенно освобождая его от защитной пленки, плотно фиксируют на поверхности. Готовую разметку прикатывают резиновым валиком;
• при механизированном способе нанесения применяют специальные аппараты (диспенсеры для разметочных лент).

Особенности монтажа маркировочных красок

Краски для нанесения разметки могут работать только на сухих, очищенных от грязи основаниях. В большинстве случаев требуется положительная температура воздуха – от +5 до +30 градусов. Некоторые производители требуют, чтобы относительная влажность воздуха не превышала 85%, а при наружных работах не было сильного ветра. Недопустимо наличие открытых источников огня.

Краски доводят до однородной консистенции строительным миксером в течение нескольких минут. При замесе можно использовать специальные световозвращающие материалы, что делает маркировку видимой как при тусклом, ярком свете, так и в темноте. Шарики добавляют в краску в объеме 20% от общего количества. Допустимо наносить материал на свеженанесенную разметку методом посыпки.

В зависимости от объемов работ применяют специальное оборудование либо кисти, валики, краскопульты.

Особенности нанесения холодных и горячих пластиков

Холодный пластик следует наносить на чистое и тщательно просушенное покрытие.  Выбор технологии выполняется с учетом способа внесения отвердителя либо метода перемешивания компонентов.

Некоторые марки пластика могут работать по влажным основаниям

Если применяются самоходные разметочные машины, используют экструдерное, гравитационное либо спрей-нанесение. Символьную маркировку наносят вручную, применяя трафареты. В этом случае перемешивание холодного пластика и введение отвердителя проводится вручную, порционно, в чистой емкости.

При нанесении линии или символа маркировки предварительно фиксируют на основании ключевые точки. По ним проводят клейку контура, применяя малярную ленту. Когда смесь готова, ее выливают на пол в пределах трафарета. Пластик выравнивают шпателем, соблюдая небольшой нахлест на малярную ленту. Далее слой посыпают стеклошариками и аккуратно снимают ленту.

Горячие пластики более дорогие и применяются преимущественно в местах с высокой степенью изнашивания. Тут возможен только механизированный метод нанесения. При работе следует сконцентрироваться на работе термометров, контролирующих нагрев в котлах разметочного оборудования.

Принцип действия

Работает рассматриваемая специальная техника по принципу агрегации сжатого воздуха с красящим составом, который подается в рабочую зону при помощи компрессора, разделяясь на три части. Одна из них попадает в резервуар с краской, второй поток идет в емкость с растворителем под давлением, а третья струя направляется в пистолет. Будущее покрытие под давлением измельчается и вытесняется через краскопульт на дорогу.

Преимущества такой техники:

• Имеется возможность использования любых видов материалов без фильтрации, включая краску АК-511.
• Оборудование отличается надежностью и ремонтопригодностью.
• Приемлемая цена и невысокие расходы на эксплуатацию.

К минусам агрегата относят неэкономный расход сжатого воздуха и краски.

Какую технику выбрать

Успехов в выпуске разметочной техники с этим принципом нанесения покрытия добилась известная американская фирма GRACO. Уже почти два десятка лет инженеры компании постоянно модернизируют и усовершенствуют, используя самые последние технологии, установки для нанесения разметки.

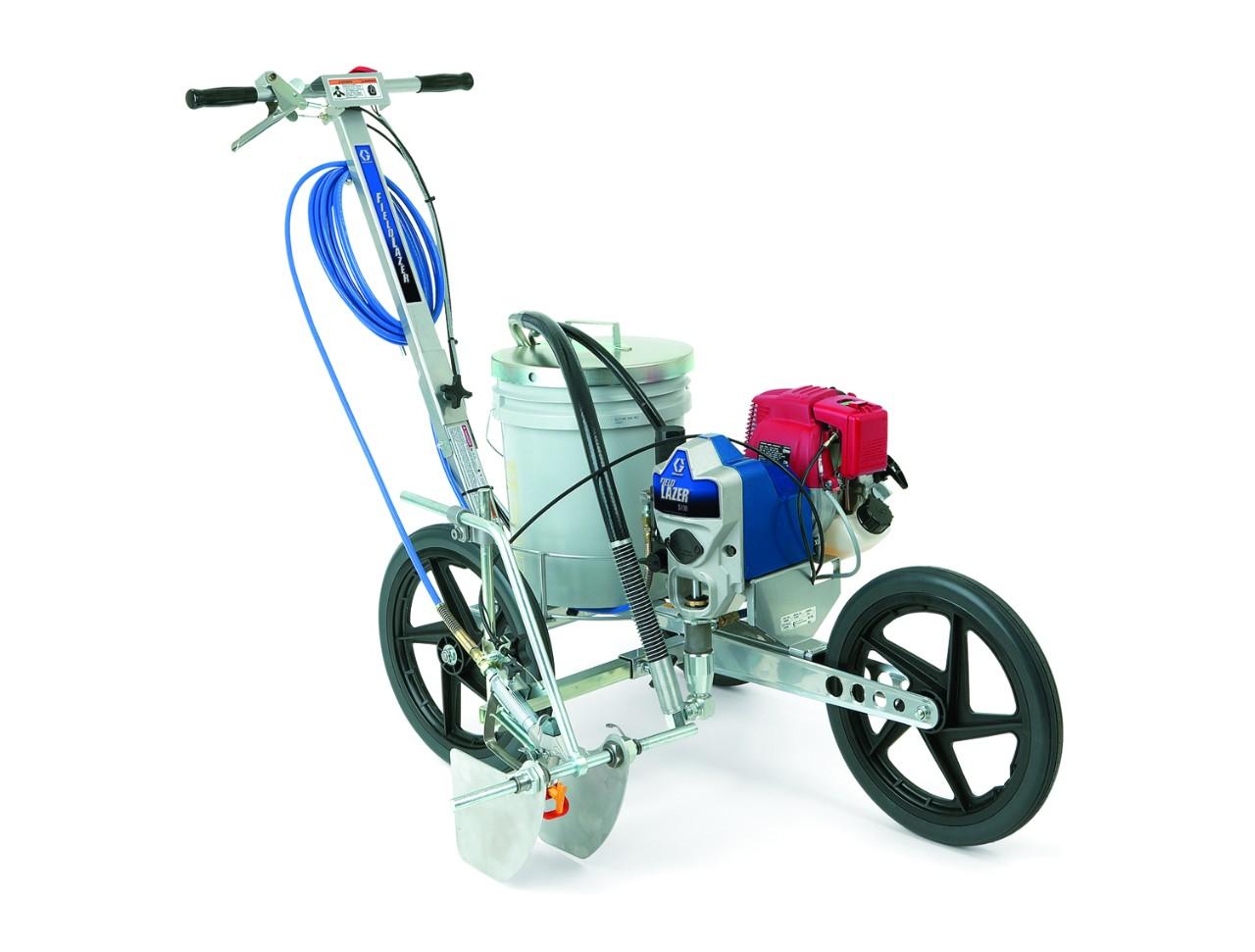

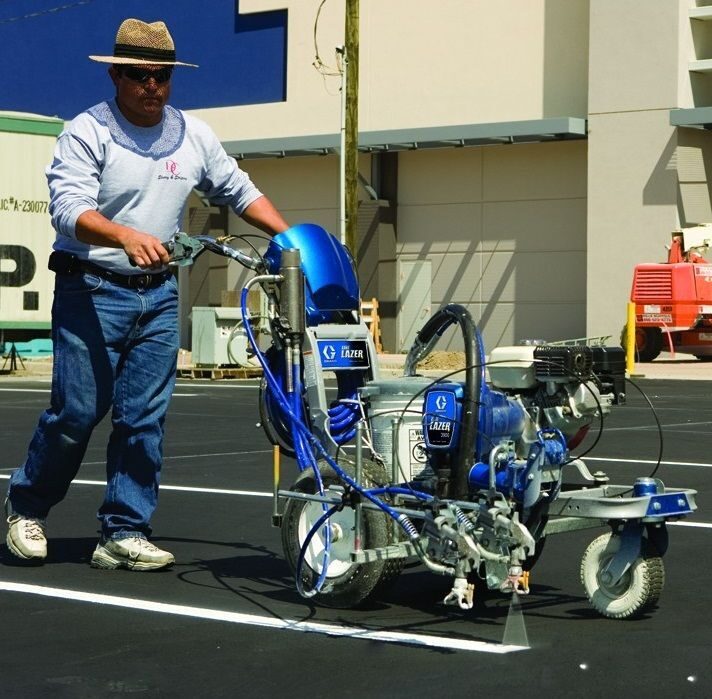

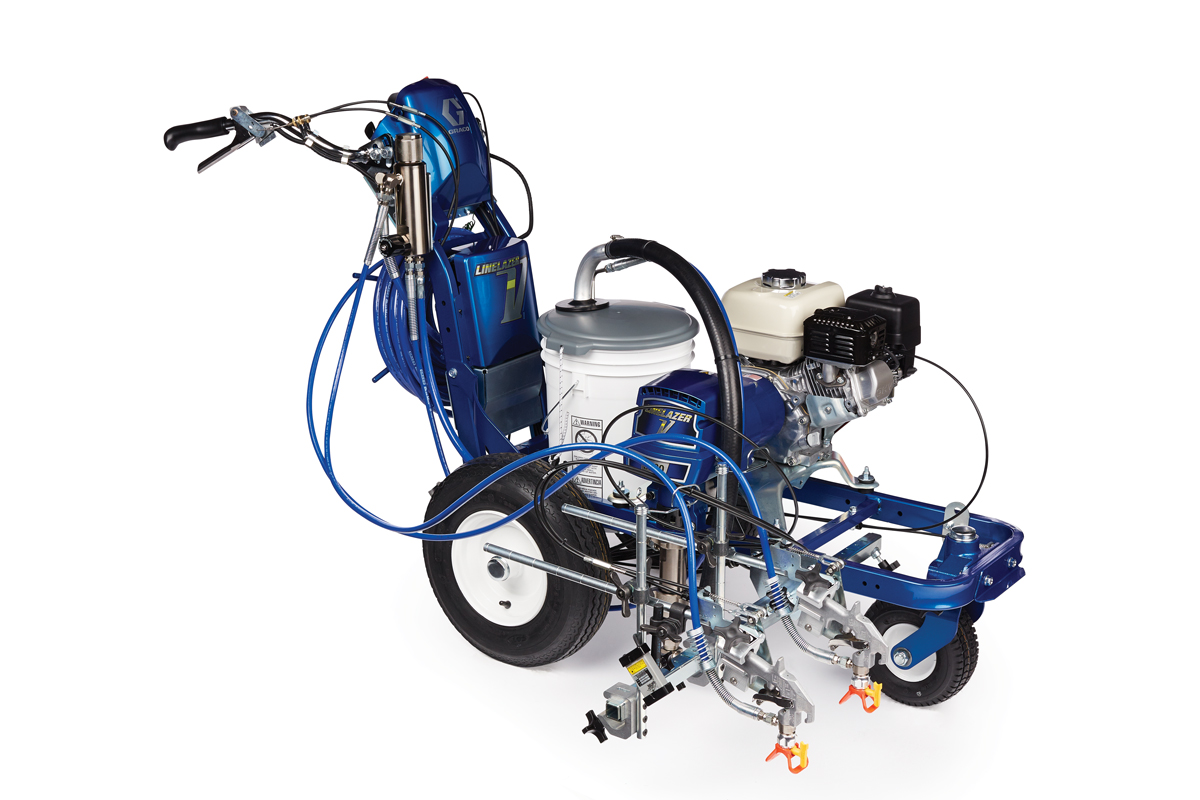

Оборудование под торговой маркой LineLazer хорошо известно в России. Линейка из 4 машин предназначена для того, чтобы полностью решить любые задачи по нанесению разметки в ходе ремонтных работ, при оформлении автостоянок и школьных дворов, стадионов и т. д. Масса самой малой модели LineLazer 3400 всего 65 кг, поэтому перемещение вручную при наличии трех колес проблем не вызывает. Самая высокая производительность у модели LineLazer IV 200HS, ее используют для интенсивных работ по разметке не только футбольных полей и ангаров, но и для выполнения небольших объемов разметки на городских дорогах, а также взлетно-посадочных полос аэропортов. С помощью самоходной установки LineDriver, оборудованной сиденьем оператора и органами управления, в том числе задней передачей, все установки LineLazer, такие как IV 3900, IV 5900, IV 200HS, можно легко перемещать на небольшие расстояния независимо от рельефа местности, экономя физическую энергию оператора и рабочее время. Кроме этого появляется возможность возить запас краски, что также сокращает время на подготовку к работе.

Американская компания Titan Tool поставляет в нашу страну маркировочные бескомпрессорные машины семи типоразмеров серии PowrLiner. У самой компактной модели PowrLiner 800 масса всего 30 кг и максимальная скорость нанесения покрытия 1,9 км/ч. Замыкает линейку модель PowrLiner 9900 массой 169 кг, работающая со скоростью нанесения разметки 16 км/ч.

Компания Larius (Италия) также является известным производителем легких установок для нанесения разметки бескомпрессорным способом. Самая простая из них – установка Lariette Liner 4220 массой 65 кг. Она укомплектована двигателем мощностью 2,2 кВт, который создает с помощью мембранной помпы давление краски в 210 бар, а максимальная подача краски – 2,8 л/мин. У каждой из восьми моделей, реализуемых в России, есть свои конструктивные преимущества. Так, самая мощная модель Viking рассчитана на средние объемы работ, предназначена для разметки пришкольных территорий, производственных площадей, автостоянок, складов, имеет две системы забора краски и соответственно два краскораспылителя высокого давления и реверсивные сопла, т. е. система работает с двумя цветами краски. Двигатель мощностью 4,5 кВт создает давление краски 200 бар, обеспечивая подачу на каждый краскопульт со скоростью 3 л/мин. Две модели – Everest и К2 установлены на самоходное шасси, это позволяет использовать их для выполнения больших объемов по разметке дорог, аэродромов, паркингов. В модели Storm 4000 установлена поршневая помпа, обеспечивающая при работе от двигателя установки мощностью 4,5 кВт подачу краски до 4 л/мин.

Немецкая компания J. Wagner GmbH около 30 лет поставляет в нашу страну относительно недорогие, простые в использовании, но очень надежные маркировочные машины. Серия машин LineCoat для нанесения дорожной разметки краской состоит из пяти моделей. В наиболее мощных машинах LineCoat 840, 860 и 880 предусмотрен гидравлический привод на задние колеса, есть сиденье для оператора. По желанию заказчика в комплект поставки может быть включено устройство для нанесения стеклошариков на дорожную разметку.

Удивительно, но китайские производители, похоже, обошли вниманием эту нишу в области дорожно-строительной техники. Компания «Амур-Импорт» предлагает всего одну модель ручной разметочной машины для холодного безвоздушного распыления North Traffic KF-CP-150. Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах

Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах

Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах.
