Как натянуть цепь на бензопиле: особенности правильного натяжения

Почему с бензопилы или электропилы слетает цепь?

Владельцы цепных пил время от времени сталкиваются с общей проблемой — с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре.

Основных причин того, что цепь слетает, всего три:

• растягивание;
• проблемы с шиной;
• проблемы со звездочкой.

Рассмотрим, почему происходит та или иная проблема:

Если растягивается цепь, начинает провисать, соскальзывать с шины

Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.

О том, как выполняется подтяжка и можно ли вообще подтягивать цепь в домашних условиях, читайте далее в обзоре.

Если появились проблемы с шиной, то кроются они в месте её крепления.

Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.

В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.

Видео — как измеряется длина шины бензопилы:

Проблема со звездочкой.

Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого — фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.

Добейтесь, чтобы поршень стал в крайнее положение — если вы посмотрите в отверстие для вкручивания свечи, поршень должен быть снизу.

После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.

Как происходит процедура натяжки?

Чтобы проверить степень натяжения цепи, необходимо потянуть ее по направлению вверх, взяв за зубец в средней или крайней части с наружной стороны шины. Если натяжение установлено правильно, 1/3 хвоста будет находиться в пазу шины бензопилы. Превышение этого предела означает, что цепь натянута слишком сильно, а уменьшение – слишком слабо

Важное значение имеет свободное перемещение цепи на шине. Это легко проверить, попробовав покрутить ее рукой. Направление движения цепи

Направление движения цепи.

Процесс натяжения нетрудоемкий, достаточно только разобраться в порядке всех необходимых действий и уделять этой процедуре должное внимание. Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен. Надев защитные перчатки, нужно повращать цепь движением руки по ее оси

В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ

Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ

Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен. Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ.

В первую очередь потребуется осмотреть натяжной механизм, расположенный правее под боковой крышкой, фиксирующей ось инструмента. Чаще всего данный механизм представляет собой простейший болт, но в некоторых случаях бензопилы оснащаются особой системой натяжки, где не требуются никакие дополнительные устройства.

После этого нужно слегка раскрутить метизы, расположенные сбоку и предназначенные для фиксации шины. Далее винтом для регулировки необходимо подобрать нужное натяжение, перемещая ось вперед. Для контроля плавности перемещения цепи потребуется почаще вращать ее по направлению, в котором она движется в процессе работы.

Расстояние при регулировки цепи.

Отрегулировав цепь при помощи натяжного механизма, нужно надежно завинтить метизы шины. Если настройка была выполнена грамотно, перемещение цепи будет плавным. Она не должна заедать и иметь определенный инерционный запас. При неправильной регулировке цепь будет резко останавливаться, и ее временами будет заклинивать. Стоит учитывать, что такое происходит в случае сильной натяжки. Поскольку это оказывает на инструмент больше негативного влияния, лучше всегда настраивать цепь с небольшим ослаблением. Для продления срока службы бензопилы рекомендуется проводить такую настройку как можно чаще.

После остывания цепь сжимается, поэтому при сильном натяжении она может стянуть шину и деформировать ее, что приведет к необратимым повреждениям инструмента. Перед регулировкой бензопилу нужно обязательно остудить.

Механизм натяжения и смазки пильного механизма

Система, обеспечивающая натяжение пильной цепи, включает в себя штифт, который подвижно соединяется с винтом. При вращении винта происходит перемещение штифта по пазу, имеющемуся в корпусе пилы. Перемещение штифта приводит к смещению направляющей шины, что способствует натяжению или ослаблению пильной цепи.

Для удобства осуществления процесса натяжки или ослабления пильного механизма устройства натягивающий винт многими производителями выносится сбоку за пределы корпуса инструмента.

Основные параметры цепи бензопилы.

В процессе работы инструмента происходит процесс усиленного трения и износа пильного механизма и всех элементов, которые соприкасаются с ним. Для уменьшения негативного влияния трения в инструменте предусмотрена система смазывания пильного механизма в процессе работы бензопилы. Смазка осуществляется в автоматическом режиме в процессе работы за счет функционирования насоса, перекачивающего масло из специального бочонка и подающего по маслопроводу масло в паз шины, тем самым обеспечивая смазку пильного механизма.

Масляные насосы, устанавливаемые на бензопилах, могут иметь поршневую или диафрагмальную конструкцию. Их изготавливают из разнообразных материалов. Этот конструктивный элемент системы смазки цепи приводится в действие при помощи зубчатой передачи, которая получает движение от ведущей звездочки устройства. При работе на холостом ходу вращение звездочки и цепи не происходит, по этой причине не осуществляется подача масла для смазывания. Производительность масляного насоса зависит полностью от скорости вращения вала двигателя. На некоторых конструкциях устройств имеется механизм ручного регулирования производительности насоса устройства.

Когда нужно укоротить или растянуть цепь

Что делать, когда цепь требует укорочения или растягивания, когда необходимо добавить или удалить звенья?

Для начала давайте разберемся, в каких случаях нужно укорачивать цепь, то есть, удалять из нее звенья.

Укорачивание цепи производится:

• если для её натяжки уже недостаточно поворотов регулировочного винта;
• если была установлена шина меньшей длины, чем стандартная.

Соответственно, сделать цепь более длинной можно в том случае, если:

• на пиле будет установлена более длинная шина;
• некоторые звенья изношены настолько, что их нужно полностью снять, а значит цепь станет короче и ее нужно удлинять до прежнего размера.

Как правило, снимают одно или два звена. Чтобы уменьшить или увеличить размер цепи, вам потребуются такие инструменты:

• станок для снятия заклепок – пробойник (механическое устройство, работает по принципу пресса, оснащается наконечниками для выдавливания клепки и сменными пазами под разный шаг цепи);
• станок для заклепки и прокатки (предназначен для цепей с шагом от 1/4″ до 0,404″).

Видео о принципе работы расклепочного станка Орегон:

Видео о работе заклепочного станке Орегон

Конструктивные особенности натяжителей бензопильных цепей

Основные неполадки цепи бензопилы

Те, кто сталкивался с подобным оборудованием знают, что у всех типов есть специальный тормоз. Выглядит он как большая ручка, которую отодвигают для блокировки вращения. Люди без опыта могут забыть про эту особенность, и во время пилки не будут снимать блокиратор. Эксплуатация инструмента таким подходом станет следствием поломки тормозов или сцепления. В этом случае не сложно диагностировать проблему, однако, бывают ситуации, когда ослабевает цепка. Некоторые не могут понять, почему слетает цепь на бензопиле во время распиливания.

Есть несколько причин данной неисправности:

• использование свежей цепочки и старой звёздочки. Две этих запчасти участвуют в распиле одновременно, и их замена проводится равномерно. Так можно избежать неприятностей и добиться наилучшего эффекта;
• не учитывается обкатка. После монтажа элемента следует запустить мотор и «погонять» пилу на малых и средних оборотах. Этим воздействием смажутся все звенья, но натяжка ослабнет. Далее, перед повторной подтяжкой, механизму даётся время чтобы остыть;
• низкое качество изделий. На строительном рынке можно встретить множество производителей, среди которых часто попадаются подделки. Поэтому к таким покупкам советуется относиться внимательно;
• долгое использование и недостаток масла. От этого железо начинает перегреваться, и оно теряет все свои свойства (в том числе и упругость).

Это не все признаки, из-за которых могут возникнуть неприятности. Ключевым является правильная затяжка. Сделать её не трудно, однако, если упустить малейшую деталь, цепочка будет постоянно спадать. Подобное может стать причиной повреждений специалиста. Снизить вероятность можно одним способом: чётко соблюдать действия диагностики и смены цепки. Немаловажный момент – эксплуатация агрегата в зимний период времени. В этом варианте нужно устанавливать дополнительный фильтр, защищающий основные детали от попадания снега. Для запуска и прогрева нужно помнить про подсос и воздушную заслонку, а инструмент хранить в тёплом помещении. Если пренебрегать этими правилами, то низкая температура заморозит остатки жидкости и грязи на поверхности, что приведёт к проблемам запуска двигателя. Ещё резкие перепады температуры и влажности будут оказывать разрушающий эффект на все железные составляющие.

Устройство натяжителя и принцип работы

Регулировка натяжения цепи производится простым перемещением шины:

• от ведущей звёздочки (от бензопилы) для усиления натяжки;
• к ведущей звёздочке (к бензопиле) для ослабления натяжки.

Шина перемещается с помощью простейшего шестерёнчатого механизма, который передаёт усилие от регулировочного винта к шине.

На регулировочном валу есть шип, который обязательно должен попасть в отверстие на шине при её установке. Это зацепление и заставляет шину перемещаться при регулировке.

Винт находится под отверстием в крышке, закрывающей звездочку привода, сбоку или спереди, в зависимости от модели бензопилы.

Механизм натяжителя прост, потому достаточно надёжен. Выходит из строя по единственной причине — если зубцы шестерней привода сделаны из мягкого или хрупкого металла. Некоторые недобросовестные производители используют детали, сделанные при помощи порошковой металлургии. Зубцы на таких шестернях быстро «слизываются».

В таких случаях приходится менять узел целиком. Можно натягивать цепь вручную или с помощью тисков. Шина аккуратно, без давления на пазы, фиксируется в тисках, бензопила оттягивается от тисков до достижения нужной натяжки цепи. Это временная мера. Цепь приходится подтягивать часто, а без регулировочного механизма делать это неудобно.

Регулировка проводится при полностью установленной на место шине с цепью, при ослабленной затяжке гаек крепления, которых в зависимости от модели может быть одна или две.

Механизмы натяжителей

Рисунок 2 – Механизмы натяжения В зависимости от конструктивных особенностей инструмента механизм натяжения гарнитуры может отличаться.

В бюджетных моделях бензопил для регулировки цепи используют классический болт с прямой резьбой, который находится сбоку на корпусе.

В таком варианте в комплектацию входит специальный ключ для подтяжки или имеется внешний паз для шлицевой отвертки.

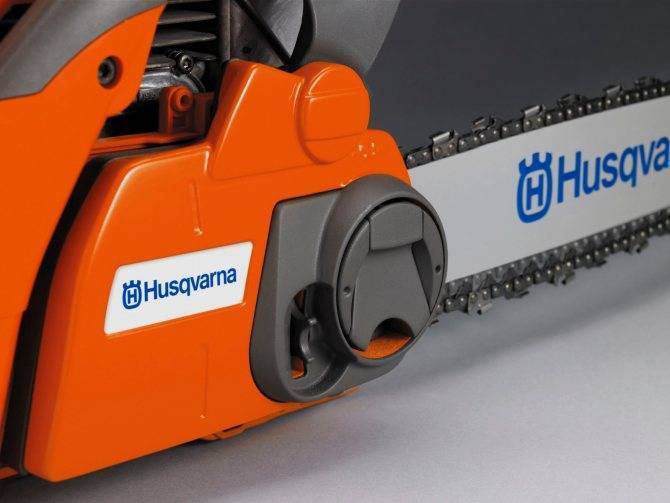

Все профессиональные модели оснащены более удобными регулировочными механизмами. С помощью них натянуть цепь можно одним движением рычага или поворотом специального диска. Их конструкция состоит из встроенного натяжителя, фиксация при повороте достигается за счет контргайки. В некоторых моделях регулировка осуществляется за счет блокировки шины в определенном положении крышки инструмента. Вне зависимости от способа напряжение цепи нужно корректировать только в охлажденном состоянии. Натяжение горячей цепи приводит к появлению провисания в процессе остывания.

Алгоритм натяжения

Прежде чем натянуть цепь на бензопиле, вы должны заглушить двигатель агрегата, или отключить его от сети, если это электрическая пила. Не следует проводить регулировку или замену пильного элемента, если он находится в нагретом состоянии. Если это сделать, то металл после остывания сожмется и натяжение будет слишком большим, что может привести к повышенной нагрузке на двигатель и деформации шины.

Натяжитель цепи расположен с правой стороны агрегата, под крышкой, в месте, где установлен тормоз с муфтой, и находится крепление шины. На бензопилах Husqwarna, Stihl, Poulan и Partner внешний натяжитель выглядит как обыкновенный болт.

Итак, чтобы произвести настройку цепного элемента аппарата, нужно выполнить следующие действия.

1. Слегка отпустите гайки, находящиеся на правой крышке, чтобы шина не имела перекос.
2. Вставив отвертку в регулировочный болт натяжителя, начинайте вращать ее вправо (по часовой стрелке). От этих действий шина начнет движение, и произойдет натяжение цепи. Если вращать болт влево (против часовой стрелки), то произойдет расслабление цепных звеньев.
3. Далее, следует подтянуть цепь до состояния, чтобы она не провисала и не болталась.
4. Проверьте степень натяжения элемента: возьмитесь за режущее звено примерно по центру шины и потяните его с небольшим усилием вниз. Цепь должна быть натянута, иметь упругость, а хвостовик режущего звена должен входить в паз шины примерно на 1/3 своей высоты.

На электрической пиле Makita регулятор натяжки выполнен таким образом, что его можно проворачивать без применения какого-либо инструмента. Вращая его по часовой стрелке, вы будете натягивать цепь, если вращать регулятор в противоположном направлении, натяжение цепного элемента будет ослабевать.

Электрическая цепная пила Makita UC3520A

Тест драйв электропилы Makita

UC3520A, заменацепи переворот не правильно установленной шины, и снова тест .

Сабельная электропила — еще одна модель современной бензопилы.

Устанавливать цепь нужно, проверяя степень ее натягивания после каждой установки или замены. Недостаточное закрепление детали может привести к ее соскакиванию с основания шины и получению травмы рабочим.

Величину натяжения проверяют вручную, предварительно надев на кисти рукавицы. Стоит учесть тот факт, что в процессе использования инструмента любая цепь изменяет показатели протяженности. По этой причине проверка должна проводиться регулярно.

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
7. Далее потребуется вставить шину и завернуть винты.

https://youtube.com/watch?v=CkLsBKh2ysg

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

1. Молоток.
2. Тиски.
3. Сварочный аппарат.
4. Бородки.
5. Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

1. Изделие крепится в тесках.
2. Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
3. После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
4. Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
5. Заклепку сделать своими руками можно, но работа достаточно сложна.
6. Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Советы эксперта

Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.

Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.

После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.

После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.

Механизмы натяжения

Прежде чем узнать, как правильно натянуть цепь бензопилы, нужно разобраться с механизмами выполнения данной задачи. Регулировка натяжения выполняется при помощи классического варианта, представленного в виде болтового соединения.

Регулировочные механизмы

Бензопилы профессионального предназначения имеют регулировочные механизмы, позволяющие выполнить регулировку путем перемещения рычага или поворотами дисков. Если для натяжки применяются натяжители, то степень завинчивания фиксируется специальными контрагайками.

Это интересно! Регулировка натяжения выполняется вместе с перемещением шины, так как именно от этого элемента зависит степень натяжки.

Цепь должна быть натянута до определенного момента. Ее нельзя сильно перетягивать, так как это приведет к преждевременному ее разрыву, и нельзя оставлять ослабленную. Регулировочные процедуры следует проводить исключительно на инструменте в остывшем состоянии. Когда инструмент нагрет, то цепь растянута, поэтому процесс регулировки будет неправильным.

Процесс натяжения

Негативные последствия неправильной регулировки включают в себя избыточный ее перегрев. При сильном перегреве быстрее изнашиваются звенья, затупляются зубья, происходит растяжение, что в итоге заканчивается необходимостью покупки новой детали.

Как снять сцепление на бензопиле любой марки

Одной из важнейших деталей любой модели устройства является сцепление. Этот механизм требует постоянного наблюдения за правильностью работы. Периодически его нужно снимать для проверки и необходимого ремонта. Как снять сцепление на бензопиле любой марки правильно и как она устроена разберемся ниже.

Сцепление бензопилы

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин.

Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях.

Устройство агрегата состоит из таких частей:

• ДВС одноцилиндровый;
• Бензобак;
• Карбюратор;
• Кривошипно шатунный механизм;
• Сцепление;
• Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

• Система очищения воздуха, подающегося в карбюратор;
• Механизм зажигания;
• Система глушения выхлопов;
• Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как устроен двигатель бензопилы

В устройствах, выпущенных в последнее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он включает в себя несколько механизмов, которые слаженно работают. Основные составляющие двигателя:

• Маховик;
• Муфта;
• Зажигательный модуль;
• Глушитель;
• Втулка монтажная.

Двигатель, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минуту, и поэтому он требует обработки качественным маслом. Необходим высокий уровень охлаждения системы во время эксплуатации. Двигатель агрегата оснащен системой охлаждения, которая доставляет воздух для охлаждения систем.

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя.

Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как снять

Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки.

В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены.

В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.

Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты.

Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное.

Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

• Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
• Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;

• Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
• Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

Признаки износа режущей кромки бензопилы

Производительность мотопилы во многом зависит от состояния ее цепи. Чтобы использование мотопилы было эффективным и безопасным, ее цепь должна быть острой

Важность правильной заточки цепи выше, чем важность использования мощного мотора. Интенсивное применение данного инструмента приводит к быстрому изнашиванию цепи. В некоторых ситуациях необходимость в заточке цепи возникает несколько раз в течение одного дня

Чем чаще выполняется заточка тупых зубьев, тем меньшее количество металла приходится снимать при ее проведении, тем самым срок эксплуатации пильной цепи продлевается

В некоторых ситуациях необходимость в заточке цепи возникает несколько раз в течение одного дня. Чем чаще выполняется заточка тупых зубьев, тем меньшее количество металла приходится снимать при ее проведении, тем самым срок эксплуатации пильной цепи продлевается.

Чтобы определить момент, когда углы перестают отвечать максимально эффективным параметрам, необходимо учитывать несколько признаков:

• Цепь начинает вытягиваться и слегка провисает. В результате функционирование инструмента ухудшается, процесс распиливания замедляется. Для достижения желаемого результата приходится прикладывать дополнительные усилия.
• Распиливание заготовок одинаковых размеров происходит медленнее, чем раньше. Происходит существенное снижение производительности. Та работа, которая прежде выполнялась за два часа, теперь требует четырех часов.
• Вид опилок изменяется. Они становятся более мелкими, острыми и неровными. При надлежащем состоянии цепи опилки представляют собой не отличимые друг от друга прямоугольные элементы.

Как проверить правильную натяжку?

Чтобы проветрить качество натяжения, следует плавно оттянуть ее в средней части шины.

Допустимый уровень выхода хвостов режущих звеньев должен быть не более 2/3 их длины.

Определить необходимость подтяжки можно и по следующим признакам:

• появление скрипа и скрежета в области расположения основной ведущей звездочки;
• ослабление затяжки защитного механизма, крепежа шины;
• заедание при пилении, усиление вибрации и шума.

У бензопилы снижается продуктивность и увеличивается время работы. Даже при пилении мягких сортов древесины цепь начинает застревать в пазе, снижаются обороты и плавность хода.

Механизмы натяжителей

Рисунок 2 – Механизмы натяжения В зависимости от конструктивных особенностей инструмента механизм натяжения гарнитуры может отличаться.

В бюджетных моделях бензопил для регулировки цепи используют классический болт с прямой резьбой, который находится сбоку на корпусе.

В таком варианте в комплектацию входит специальный ключ для подтяжки или имеется внешний паз для шлицевой отвертки.

Все профессиональные модели оснащены более удобными регулировочными механизмами. С помощью них натянуть цепь можно одним движением рычага или поворотом специального диска. Их конструкция состоит из встроенного натяжителя, фиксация при повороте достигается за счет контргайки. В некоторых моделях регулировка осуществляется за счет блокировки шины в определенном положении крышки инструмента. Вне зависимости от способа напряжение цепи нужно корректировать только в охлажденном состоянии. Натяжение горячей цепи приводит к появлению провисания в процессе остывания.

Cовет от Stihl – Натягивайте цепь правильно!

Полезные советы, как натягивать цепь на электропилу

Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.

Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.

Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.

После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.

Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.

Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.

Если цепь после прокручивания ослабла, то её подтягивают снова.После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.

На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении.Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.

Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.

Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.

Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.

По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.

И последнее. Категорически нельзя регулировать натяжение пильной цепи нагретой или несмазанной, иначе существует риск её разрыва при последующей работе.

Полная видеоверсия рекомендаций по натягиванию пильной цепи на бензо- и электропилу.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных
