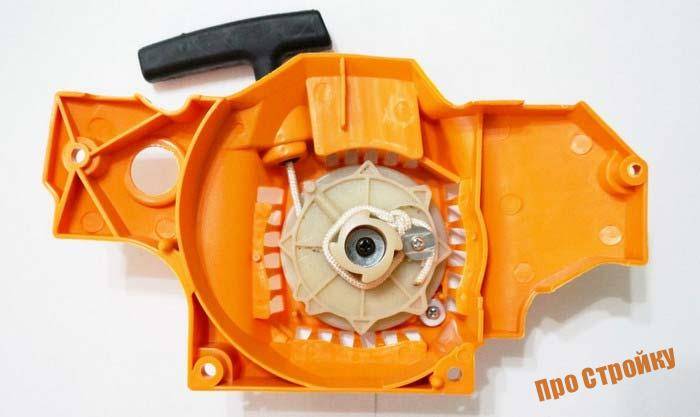

Устройство стартера бензопилы
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
Как поставить пружину на стартер бензопилы?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Использование некачественного бензина может привести к износу двигателя.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.
Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.
Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Ремонт стартера бензопилы
При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.
Замена шнура
При его вытягивании происходит постоянное трение тросика о корпус стартера
Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика
После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.
№6. Бензопила пилит в бок
При распиле можно заметить, что получается неровный срез. Почему бензопила пилит криво? Причин несколько:
- Неправильная заточка цепи. Зубья заточены под неправильным углом или только в одну сторону. Необходима правильная заточка.
- Неправильно подобранная цепь. При очень высоких оборотах разница даже в 0.2-0.3 мм между шириной паза или шириной посадки будет видна, почему бензопила и пилит в бок. Необходимо установить соответствующую цепь.
- Неравномерный износ шины. Со временем шина изнашивается с одной стороны и тогда цепь уводит в сторону. Регулярно переворачивайте шину, чтобы износ был равномерным с обеих сторон. Если износ слишком большой, замените шину.
Проверка свечей зажигания
Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:
- сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
- влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
- свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.
Как починить стартер на бензопиле
Причиной неисправности системы запуска бензопилы могут быть:
- Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
- Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
- Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:
- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Смотрите »
ТОП-16 лучших бытовых и профессиональных моделей бензопил Чемпион
Замена шнура
Для того чтобы сделать замену шнура, потребуются следующие инструменты:
- набор отверток;
- веревка.
Замена пускового шнура выполняется следующим образом:
- Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
- Затем демонтировать стартер с корпуса инструмента.
- После этого необходимо повернуть крышку и провести осмотр.
- Затем демонтировать зажим и пружину.
- Следует развязать узел на веревке.
- Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
- Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
- После этого закрутить крышку при помощи крепежных винтов.
- В конце установить стартер на место и прикрутить крепежные винты.
Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
Как поставить пружину
Для того чтобы установить новую пружину, необходимо выполнить следующие действия:
- Аккуратно извлечь обойму механизма.
- Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
- Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
- Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
- Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
- Заправить пружину и вставить ее в механизм стартера.
- Аккуратно зафиксировать обойму.
Бензопила – это основной инструмент, при помощи которого можно запастись дровами для бани или камина, а также можно использовать ее при строительных работах на дачном участке или в частном доме. При соблюдении всех условий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Но по истечении времени могут возникнуть мелкие неисправности, с которыми можно справиться самостоятельно. Например, ремонт стартера бензопилы своими руками вполне по силам при соблюдении последовательности операций.
Устройство стартера бензопилы: 1- винт стартера, 2 – втулка, 3 – пружина легкого запуска, 4 – винт, 5, 6 – катушка стартера, 7 – дефлектор, 8 – крышка стартера, 9 – ручка и шнур, 10 – винт.
Порядок разборки бензопилы для ремонта или замены стартера
- Кладем бензопилу на бок и выкручиваем поочередно винты, которыми крепится боковая крышка корпуса. Кроме винтов следует также аккуратно отстегнуть специальные защелки на крышке. Чаще всего стартер крепится на внутренней стороне крышки бензопилы.
- Выкрутите отверткой фиксирующий винт в верхней части стартера и положите его в отдельную коробочку.
- Снимите пластиковый зажим стартера и отложите его в сторону.
- Если ваша бензопила оснащена пружиной, обеспечивающей плавный запуск устройства, также снимите ее и положите рядом с зажимом.
- Развяжите узел, закрепляющий пусковой тросик на шкиве, и вытяните его из устройства.
- Снимите сам шкив с крышки бензопилы.
Теперь самое время приступить к поиску возникшей проблемы
- Внимательно рассмотрите шкив. Чаще всего причиной неисправности шкива являются механические повреждения (трещины или разрывы), которые не дают ему правильно реагировать на движение пускового шнура.
- Проверьте целость пружины стартера. Зачастую ломается верхний край пружины, который при разборке обращен к вам. Нередко выходит из строя упор на крышке корпуса, к которому крепится пружина.
- Если вы обнаружили вышедшие из строя детали – их следует заменить исправными, после чего собрать бензопилу в обратном порядке.
Ремонт стартера бензопилы
В процессе частой эксплуатации некоторые составляющие бензопилы могут подвергаться постоянным динамическим воздействиям, из-за чего, например, в самый неподходящий момент может лопнуть тросик, вал начнет проворачиваться с куда меньшей скоростью либо выкрошатся зубья храповика. Учитывая это, ремонт и ревизия стартера бензопилы могут выступать операциями, проводимыми даже не один раз в течении одного рабочего сезона!
Ремонт пружины
При низком качестве материла пружины, последняя имеет свойство лопаться, причем обычно разрыв происходит на участке контакта с барабаном, в месте, где образуется петля
В таком случае совсем не обязательно менять пружину! Вполне достаточно просто хорошо прочистить поверхность от имеющейся смазки и грязи, после чего осторожно подшлифовать участок разрушения. В конце пружина отпускается при температуре в 600-650 градусов, пока сталь не получит малиновый оттенок. Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность
При этом упругие характеристики пружины останутся прежними
Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность. При этом упругие характеристики пружины останутся прежними
Замена шнура
В случае вытягивания шнура тросик начинает тереться о корпус стартера. Замена шнура начинается с разбора корпуса узла, в процессе которого храповой барабан аккуратно поднимается так, чтобы возвратная пружина не соскользнула со своего гнезда. Правильнее и удобнее делать это вдвоем, где во время замены тросика второй будет держать пружину! После того, как трос будет удачно зафиксирован в пазах барабана и ручке, он наматывается на валик с последующей сборкой корпуса.
Как поставить пружину на стартер бензопилы?
Даже опытному мастеру сложно разместить пружину стартера в необходимом пазе. Первым делом пружина сворачивается до своего изначального диаметра, после чего размещается внутри полости ступицы барабана. Наружный конец пружины размещается напротив отверстия в замке – с этой целью можно воспользоваться отверстой! Внешний конец располагается за ограниченный выступ. При помощи той же отвертки петля со стороны внутреннего конца пружины совмещается вместе с отверстием. Опускается диск, после чего проверяется его вращение, а также и то, встала ли правильно собачка храпового механизма. Осуществляется сборка храповика.
После успешной замены пружины нужно настроить ее натяжение. С этой целью тросик вводится на окружности в паз, где на него закручивается возвратная пружина. Убрав слабину правильнее при накрутке пружины будет сделать дополнительно пару оборотов, обеспечив таким образом необходимый натяг детали.
Не стоит стараться самостоятельно выполнить ремонт храпового механизма в домашних условиях, так как для большинства моментов требуется станок с ЧПУ! Если у вас его нет, то покупка или заказ нового узла в специализированном магазине будет более оправданным решением.

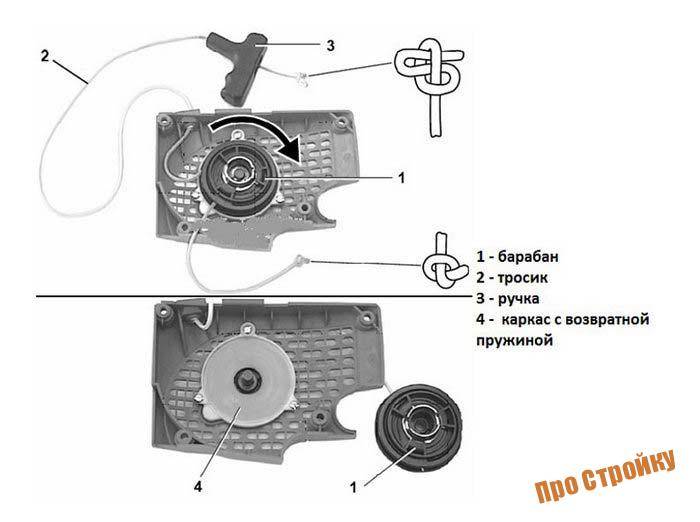

Стартер на бензопиле — конструкция и принцип работы
Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:
- Барабан, на котором намотан тросик
- Тросик, при помощи которого в движение приводится коленвал инструмента
- Ручка для удобства использования механизма
- Каркас с пружиной, благодаря которому тросик наматывается на барабан (возвращается в исходное положение), когда пильщик запускает мотор
Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.
С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.
Ремонт механизма запуска
При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:
Замены шнура запуска бензопилы
- Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
- Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
- Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.
После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.
Что требуется для ремонта неполадок своими руками
Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.
Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.
Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.
Видео: разборка бензопилы Штиль 180
Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.
Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.
Расположение органов управления бензопилой
Его работу обеспечивает система подачи топлива, состоящая из:
Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).
- Бензонасоса.
Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.
Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.
2-свечная клемма, 4-электронный блок, 5-маховик
Воздух поступает в карбюратор через воздушный фильтр.
Воздух очищается, проходя через плотную синтетическую ткань
Отработанные газы удаляются через глушитель.
Под глушитель устанавливается металлическая прокладка
Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).
Моторное масло для двухтактных двигателей
Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.
Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.
Видео: устройство бензопилы
Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:
- Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
- Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
- Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
- Механизм быстрого натяжения цепи без дополнительных инструментов.
- Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.
Устройство стартера бензопилы
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
Как поставить пружину на стартер бензопилы?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Использование некачественного бензина может привести к износу двигателя.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.
Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.
Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Сломалась клавиша управления бензопилы Stihl 180 — как устранить
Ремонт механизма запуска
При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:
Замены шнура запуска бензопилы
- Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
- Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
- Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.
Приобретаемые запасные части должны соответствовать регламенту конкретной модели бензопилы.
После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.
Необходимо помнить, что шнур запуска предварительно продевается через отверстие в крышке.
Устройство и принцип работы
Почти все известные изготовители бензопил дополняют собственную продукцию стартерами идентичного принципа работы. Ведь не зря в любом специализированном магазине сегодня можно найти универсальные типы стартеров, которые в равной степени отлично подойдут для любой модели бензопилы, будь то Макита, Хускварна либо Штиль, или даже полуофициальной подделки из Китая под вышеуказанные марки. Тем не менее, среди стартеров отечественного изготовления есть и те, что обладают своими уникальными особенностями – Урал, Лесник и т.п.
Работа стартера заключается в следующем: на корпусе бензопилы имеется ручка, сквозь которую проходит специальный трос, вытягивающий и зацепляющий барабан храпового механизма при резком вытягивании. При этом движение передается на барабан со шлицами на валу.
В это время коленчатый вал делает несколько полных оборотов, в результате чего рабочая смесь сжимается между головкой цилиндра и поршня. Если ручку отпустить, то контакт между шлицами и храповиком потеряется, в результате чего вал просто остановится!
Чем больше объем двигателя бензопилы, тем больше топливно-воздушной смеси потребуется для дальнейшего воспламенения. Исходя из этого, для запуска пил большой мощности, как правило, необходимо больше рывков за пусковой тросик. Для большего удобства работы и для ускорения возврата барабана производители стали использовать заневоленные возвратные пружины из упругих сталей.
Упрощение запуска бензопилы достигается за счет следующих факторов:
- Присутствии в конструкции некоторых моделей бензопил (к примеру, в моделях Maxcut, Partner линейки S и т.п.) специального насоса, гарантирующего своевременную подкачку топливной смеси.
- Монтажа дополнительной пружины, обеспечивающей более легкое раскручивание коленчатого вала при смещении тросика.
- За счет предварительного обогащения смеси через соответствующую заслонку в корпусе карбюратора.
- Размещения автоматического декомпрессионного клапана, который будет уменьшать рабочее давлению внутри цилиндра.
Как Собрать Пружину Стартера Бензопилы
Виды бензиновых пил
В зависимости от типа использования и соответственно технических характеристик, которыми обладают различные модели бензопил, они квалифицируются следующим образом:
Бытовые – предназначены для не продолжительной работы и выполнения не сложных операций. Обладают не большим весом, компактными размерами, удобны в обслуживании и эксплуатации. Продолжительность использования подобного инструмента – до 1,0 часа в день.
Полупрофессиональные – используются в различных областях строительства, в разных сферах жизнедеятельности человека. Являются универсальным типом данного вида инструмента. Продолжительность использования – до 10,0 часов в день.
Профессиональные – используются при промышленных объемах производства пиломатериалов, продолжительных режимах использования (до 16,0 часов в день) в круглогодичном цикле эксплуатации.
Конструкция бензопилы и общая классификация неисправностей
Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:
- основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
- вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
- третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.
Неисправность двигателя бензопилы
Неполадки классифицируются по двум узлам:
- Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
- Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.
Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.
Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.
