Приспособления для заточки ножей своими руками

Пример изготовления своими руками

В качестве примера можно привести технологию самостоятельного изготовления точильного приспосоления – аналога точилки Лански. Оно имеет стандартную конструкцию.

На горизонтальном основании фиксируется нож, а его закрепление обеспечивает магнит. Наждачный элемент располагается на стержне, вдоль которого может перемещаться перпендикулярно ножу. Направляющий стержень устанавливается в отверстиях вертикальной стойки.

Эти отверстия сверлятся под углом к поверхности стойки и так задают определенный угол стержню. В стойке по вертикали сверлится несколько отверстий и переставляя направляющую можно еще изменить угол заточки.

Изготовление приспособления осуществляется в следующем порядке:

1. На плите основания (ДСП, доска, металлический лист) с краю устанавливаются рейки, ограничивающие смещение ножа в поперечном направлении. Одна из них крепится в прорезях на винтах с «барашком» для фиксации ножей с разной шириной лезвия. В центре участка расположения ножа закрепляется магнит.
2. Наждачный брусок закрепляется на двух отрезках уголка, которые скрепляются шпильками. С обоих сторон этой детали сверлятся отверстия для установки на стержень.
3. Стальной стержень диаметром 10-15 мм пропускается в указанные отверстия, а на торце устанавливается ограничитель для исключения падения бруска. На другом конце нарезается резьба.
4. На алюминиевом П-образном профиле шириной 30-50 мм сверлятся 5-6 отверстий с диаметром, на 1-2 мм больше диаметра стержня. Отверстия сверлятся под углом, соответствующим углам заточки с учетом высоты расположения на стойке.
5. Стержень устанавливается в нужном отверстии и фиксируется болтами.

Работает такое приспособление следующим образом:

• нож фиксируется на основании и притягивается магнитом;
• на точильном элементе устанавливается брусок нужной зернистости;
• стержень закрепляется в нужном отверстии на стойке;
• рукой брусок перемещается вдоль стержня, обрабатывая лезвие, причем движение осуществляется «от себя» и «к себе»;
• другой рукой нож постепенно перемещается в продольном направлении.

Посмотрите подробные чертежи, описание и иллюстрации приспособления для заточки ножей с магнитным держателем и без него на видео ниже:

Точило для ножниц

С помощью приспособлений для ножей можно затачивать и ножницы, но такое мероприятие имеет свою специфику. Угол заточки находится в пределах (60-74)°. Портняжные ножницы обычно имеют угол (72-74)°. Режущая часть в месте соприкосновения обеих частей – плоская, а скос выполняется с одной стороны. Основная заточка проводится с внешней, скошенной стороны. Внутренняя поверхность только шлифуется мелким бруском.

Процесс ведется в таком порядке:

1. Разборка ножниц. Для этого надо выкрутить винт, скрепляющий половинки, и аккуратно рассоединить их. Используется «минусовая» отвертка.
2. С помощью крупного абразива осуществляется заточка под нужным углом. Движения производятся только в одну сторону – «к себе». Удерживается половина ножниц за кольцо, а точение начинается с кончика лезвия.
3. Используя мелкий брусок, осуществляется доводка.

Некоторые ножницы не подлежат разборке. Их тоже можно наточить, для чего они максимально раскрываются. Заточка половинок производится поочередно.

Советуем почитать: Самодельный трубогиб для профильной трубы

Создание каркаса точилки

Почему даже самое отличное лезвие нуждается в заточке

В процессе использования постепенно лезвие меняет свою конфигурацию вследствие потери микроскопических составляющих сплава.

Хранение вместе с другими приборами тоже скажется неблагоприятным образом на остроте лезвия. Правильнее всего использовать для хранения свих ножей специальную деревянную подставку или магнитные приспособления.

• Если овощи и фрукты недостаточно промыты перед приготовлением, частицы грунта или песчинки будут царапать лезвие, затупляя его.
• Использование в посудомоечной машине слишком высоких температур также негативно скажется на качестве режущей кромки.
• Продукты большой твердости естественно будут вызывать быстрое притупление лезвия.

Необходимые условия для точильного станка

Для того чтобы сделать заточной станок для ножей своими руками необходимо тщательно спланировать этапы работы и составить чертежи. Если у мастера есть опыт, то он может разработать их самостоятельно или воспользоваться уже готовыми чертежами, которые предлагаются в специальной литературе.

Для идеальной обработки режущей поверхности станок должен обеспечивать выполнение следующих требований:

• надежная и в то же время не слишком жесткая фиксация ножа в тисках;
• соблюдение величины угла, в процессе заточки угол должен быть постоянным;
• конструкция станка должна предусматривать возможность изменения угла заточки.

О том, как сделать самостоятельно устройства для правки лезвий, которые нисколько не уступают покупным механизмам можно прочитать ниже.

Точилка для ножей своими руками

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) — важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

• для колки и резки твердых материалов — расщепления кости, рубки бамбука, раскалывания кокоса — нужен прочный резак с углом между гранями лезвий 45-55º;
• ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
• для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
• универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
• для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
• для резки филе инструмент затачивают под углом 10-15º;
• для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом. Источники

Источники

• https://pro-instrymenti.ru/vspomogatelnye/prisposoblenie-dlya-zatochki-nozhej-svoimi-rukami/
• https://remboo.ru/instrumenty/zatochka-nozhey-svoimi-rukami.html
• https://vsvoemdome.ru/dom/tovary/kak-pravilno-tochit-nozh
• https://sdelatlegko.ru/tochilka-dlya-nozhej-svoimi-rukami/
• https://kitchendecorium.ru/accessories-decor/posuda/kak-natochit-nozh.html
• https://pochini.guru/sovety-mastera/prisposobleniya-dlya-zatochki-nozhey
• https://lesoteka.com/instrument-i-oborudovanie/stanok-dlya-zatochki-nozhej-samodelnyi
• https://texnotoys.ru/elektrika/stanok-tochit-nozhi.html
• https://metalloy.ru/obrabotka/zatochka/nozhej
• https://vashnozh.com/zatochka/prisposoblenie-dlya-zatochki-nozhej-svoimi-rukami

Как сделать приспособление для заточки ножей своими руками: видео процесса

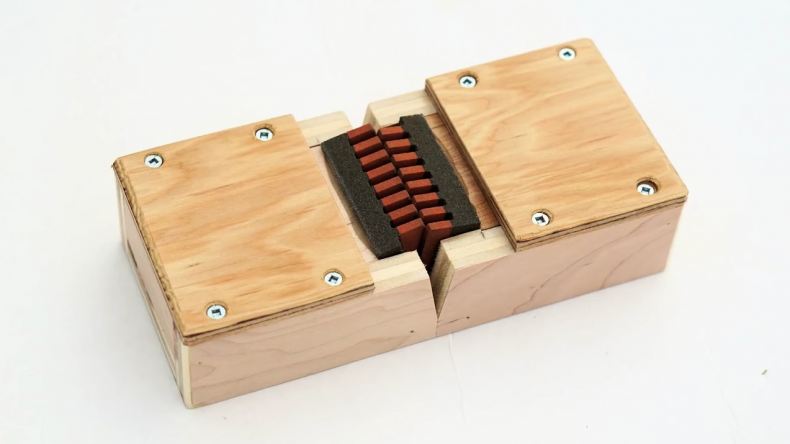

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Статья по теме:

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

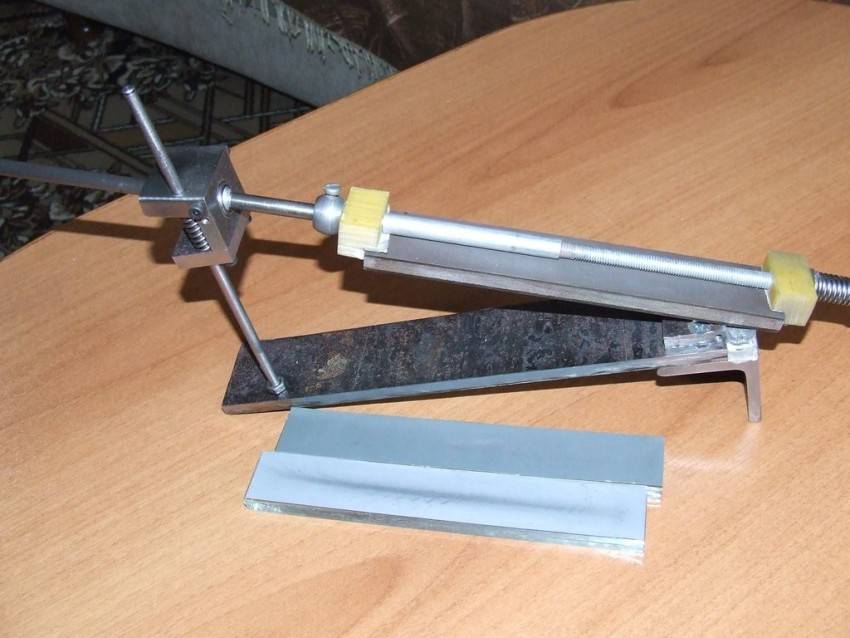

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

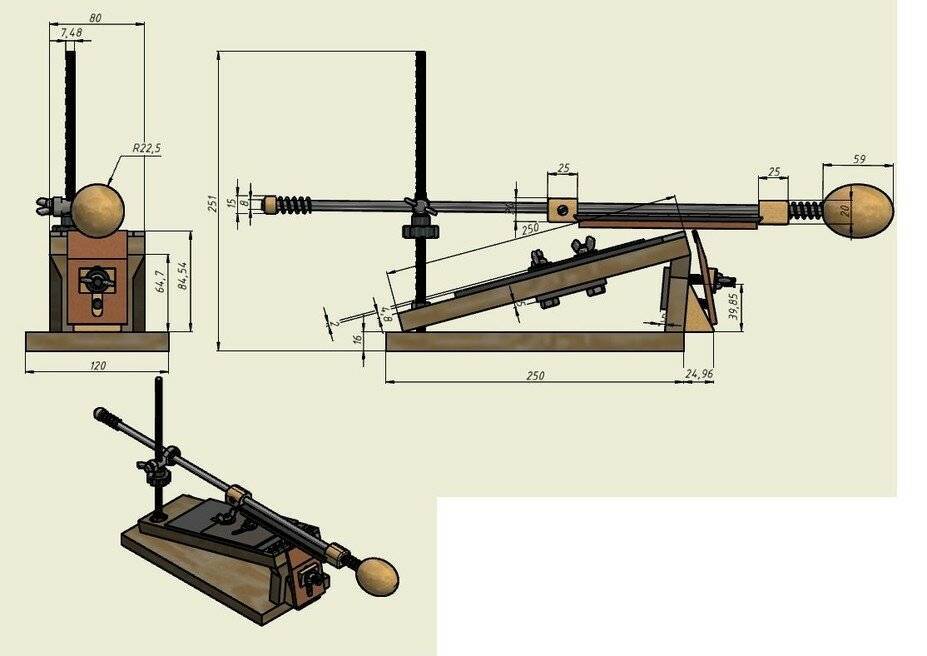

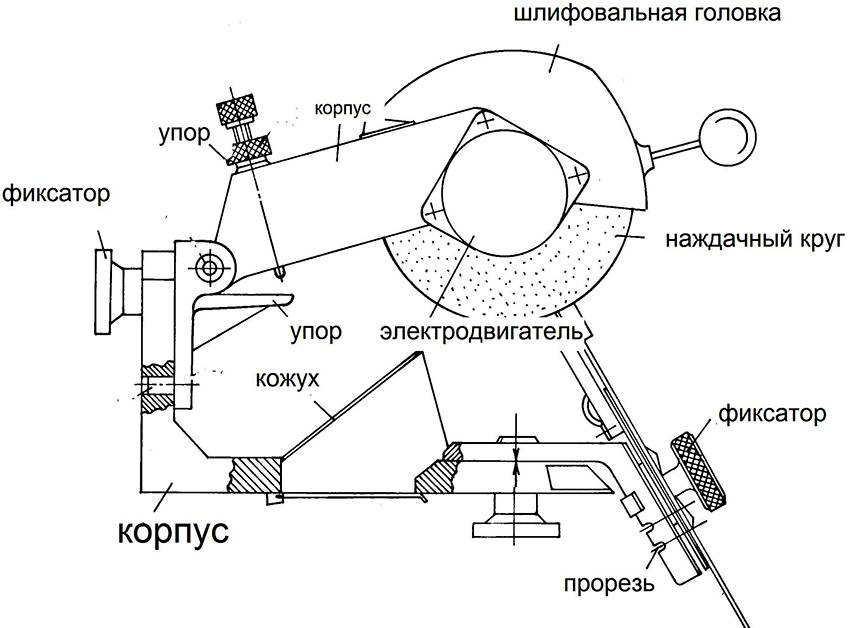

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см; резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска; болты, гайки и саморезы, необходимые для сбора точилки; гайки для прочной фиксации; материал для подложки под нож, можно использовать текстолит или оргстекло; неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы. Первый этап работы заключается в подготовке основания

Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек — не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим «домиком» просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

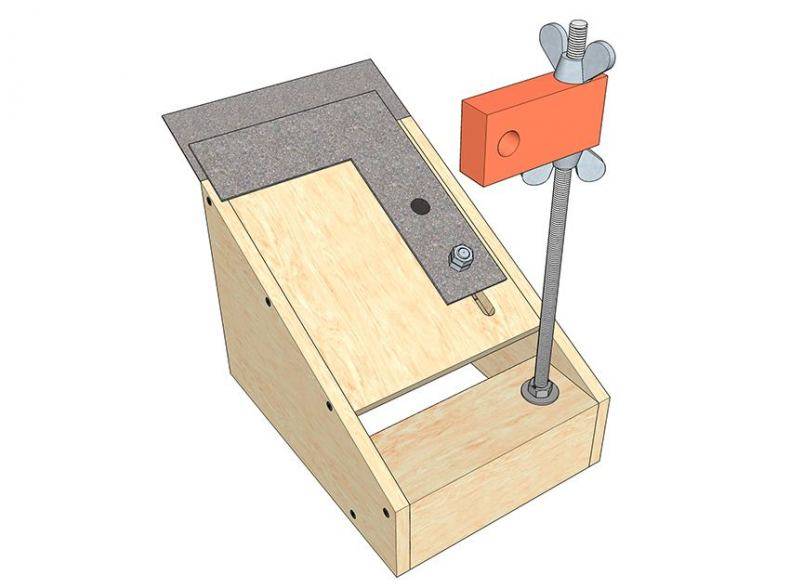

3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож «ходит» вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень — необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном — от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой — более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные — из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Станки с неподвижными заостряющими поверхностями

Станки с неподвижными заостряющимися поверхностями – это простая модификация приспособления для обработки хозяйственно-бытовых ножей. В подобном устройстве отсутствует возможность регулировки угла заточки, при этом можно заранее установить несколько различных углов для заточки разных типов ножей. Работа по заточке лезвий при помощи подобных станков не трудна, достаточно лишь водить лезвием по абразивным поверхностям в углублении.

Приспособление складывается из пары наклоненных друг к другу под определённым углом плоскостей, одна из которых является точильным камнем.

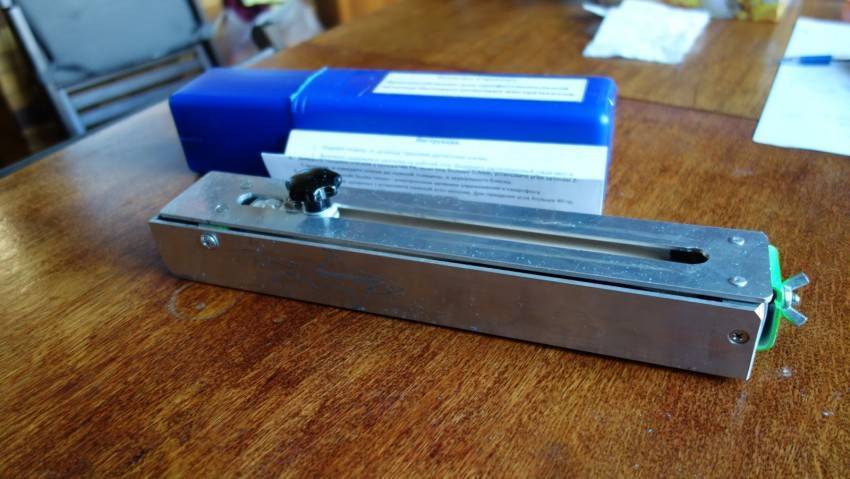

Устройство для заточки из монтажных уголков

Прототипом самодельного затачивающего устройства из монтажных уголков служит чертеж вышеупомянутой профессиональной точилки Лански.

Инструменты и материалы

Для изготовления такой приспособы нужны:

• пластины из металла 4х11см;
• уголки из алюминия;
• прутки из металла длиной 15см;
• болты и гайки;
• метчик для нарезки резьбы;
• точильный станок по металлу;
• тиски или струбцины;
• маленький напильник для тонких шлифовальных работ.

Без точильного станка можно обойтись. Его заменит напильник или любой инструмент, который сможет сгладить острые углы металлоконструкций.

Качественную ножеточку своими руками можно сделать из монтажных уголков.

Процесс изготовления

Последовательность сборки:

1. На металлических пластинах согласно схеме делают обозначения, где сверлить пазы.
2. В подготовленных отверстиях метчиков нарезают резьбу.
3. Чтобы точилка получилась комфортной, все поверхности металлоконструкции обрабатывают напильником: закругляют острые углы, опиливают заусенцы, выравнивают края;
4. В уголках по чертежу сверлят отверстия.
5. Напильником расширяют место для опоры стержня .
6. В отверстиях метчиком нарезают резьбу.
7. Гайками диаметром 6 мм закручивают прутки, вставленные в крайние пазы.
8. В расширенное отверстие основания вкручивают 14-сантиметровый болт диаметром 8 мм. Перед этим на болт нужно навинтить гайку-барашек, а на нее — две гайки. Этот болт будет опорной стойкой всей конструкции.
9. В остальные пазы крепят болты. С их помощью будет фиксироваться лезвие.
10. На стержни накручивают гайки, нанизывают и крепят уголок. Настройка угла заточки будет происходить за счет поднятия или опускания стержней.
11. Из тонкого Г-образного металлического прута, стержня с резьбой диаметром 6 мм, двух держателей и гайки-барашка собирают устройство для крепления абразивного камня. Крайний держатель должен иметь сквозное отверстие под спицу.

Такое приспособление для заточки ножей быстро собирается, удобно в использовании и обладает большим диапазоном градусов угла затачивания.

Правильная заточка ножей

Из чего можно сделать точилку для заточки

Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.

К недостаткам этого приспособления можно отнести:

• быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
• возможный перегрев материала при быстрых движениях в процессе заточки.

Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.

Общие сведения о заточке ножей

Как точат нож?

По указанным причинам была давно уже придумана технология заточки тяни-толкай (push-pull sharpening или пушпульная техника заточки):

1. Клинок толкают по оселку от себя с проворотом, держа обухом к себе, положение РК набегающее (скребущее);
2. Затем, не отрывая лезвие от оселка, тянут его обухом к себе с проворотом в обратную сторону, положение РК волочащееся;
3. Клинок переворачивают и повторяют пп. 1 и 2;
4. Пп. 1-3 повторяют, в каждом цикле уменьшая нажим, пока образующийся на РК заусенец не сойдет на нет (не слижется).

Пушпульная заточка бережет клинок, но требует от оператора высокого умения, т.к. в процессе заточки нужно непрерывно и точно соблюдать ряд условий, см. также рис. ниже:

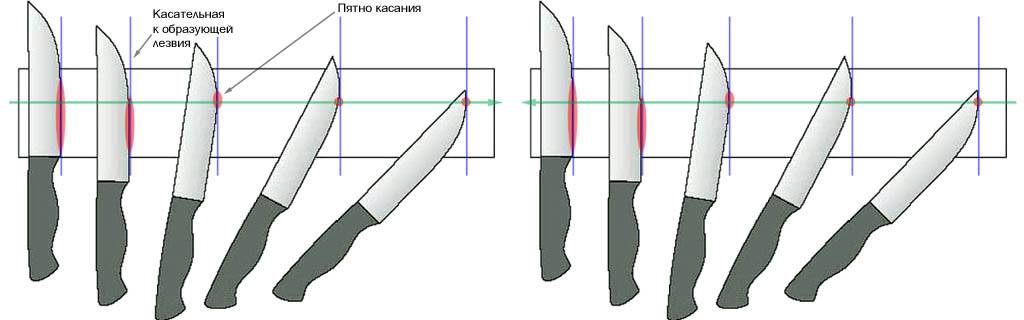

• Выдерживать угол наклона лезвия к оселку, плавно меняя его сообразно кривизне РК.
• Следить, чтобы касательная к образующей лезвия и поперечная ось пятна контакта РК с оселком совпадали.
• Также следить, чтобы ось пятна контакта всегда была перпендикулярна продольной оси оселка.
• Плавно менять нажим на клинок по мере изменения площади пятна контакта.

Соблюсти все эти условия одновременно, совершенно симметрично на прямом и обратном ходу клинка по оселку, очень трудно, а современный нож, как сказано выше, неправильной заточкой может быть испорчен. Любое бытовое приспособление для заточки ножей как раз и предназначено, чтобы избавить точильщика от непрерывного контроля хотя бы части указанных условий.

Ручная заточка ножа

Изготовление камней для заточки

Современному мастеру не составит труда изготовить камни для заточки своими руками. Для этого понадобится:

• деревянная плашка по размеру будущего точила;
• эпоксидная смола;
• картонный коробок по размеру бруска;
• абразив;
• защитные резиновые перчатки.

В качестве абразива можно использовать готовый порошок, либо можно подготовить абразив собственного производства, например, из старого бруска зелёного цвета ещё советского производства. Подобный брусок можно стереть в порошок и использовать его в дальнейшем в качестве абразива. Деревянную плашку требуется обработать с одной стороны наждачной бумагой и пилой сделать частые насечки. Эпоксидную смолу смешать с абразивной крошкой. Предварительно расположив брусок в склеенной по размеру бруска картонной коробочке, покрыть подготовленную поверхность деревянного бруска смесью эпоксидной смолы и абразива. После полного отверждения смолы брусок готов к использованию. Другим вариантом изготовления камней для заточки своими руками является создание точильного бруска из небольших прямоугольных стеклянных пластин толщиной около 5 мм. При помощи двусторонней клейкой ленты на поверхность стеклянной пластины наклеивается наждачная бумага. Точильный брусок готов к работе.

Основы заточки ножей

Сегодня в продаже можно встретить большое разнообразие кухонных ножей, задача которых основывается на измельчении и шинковании продуктов. Чтобы изделие прослужило длительное время необходимо правильно подобрать угол для заточки.

Однако существует модели инструментов, которые предназначены для проведения охоты, рыбалки и ремонтных работ. Выделяют ряд факторов, которые следует учитывать при подборе соответствующей силы воздействия.

К ним относят:

Оптимальным углом для обработки бритвы считают 15 градусов. Такая заточка позволяет срезать мелкие ворсины, чешую с поверхности продукта; Ножик для обработки филейной части должен затачиваться под углом не выше 10 градусов. Таким образом будет удобно нарезать мягкое мясо и рыбу; Для универсальной модели ножей лучше подобрать за точку, угол которой не будет выше 20 градусов; Охотничий инструмент потребует тщательного подхода

Специалисты предпочитают не превышать угол в 30 градусов; Для тяжёлых моделей кухонных ножей, предназначенных для работы с костью и стейками важно придерживаться правил, которые не рекомендуют превышать пределы 50 градусов

Камень со средней грубостью рекомендовано использовать для заточки филейного и охотничьего ножа. Таким образом грубая текстура будет способствовать равномерному воздействию на металл, а также поможет сохранить его режущую способность длительное время.

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы. Заложенная в конструкцию «приспособы» для заточки ножей, возможность смены наждачного камня на ленточную наждачную бумагу, позволяет произвести не только заточку ножа, но и его финальную «доводку».

Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

• 8˚-10˚- угол заточки лезвия скальпеля, бритвы;
• 10˚-15˚- для резки мягких материалов;
• 15˚-20˚- заточка кухонных ножей;
• 20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
• 20˚-40˚- под таким углом затачивают охотничьи ножи;
• 30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей. Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

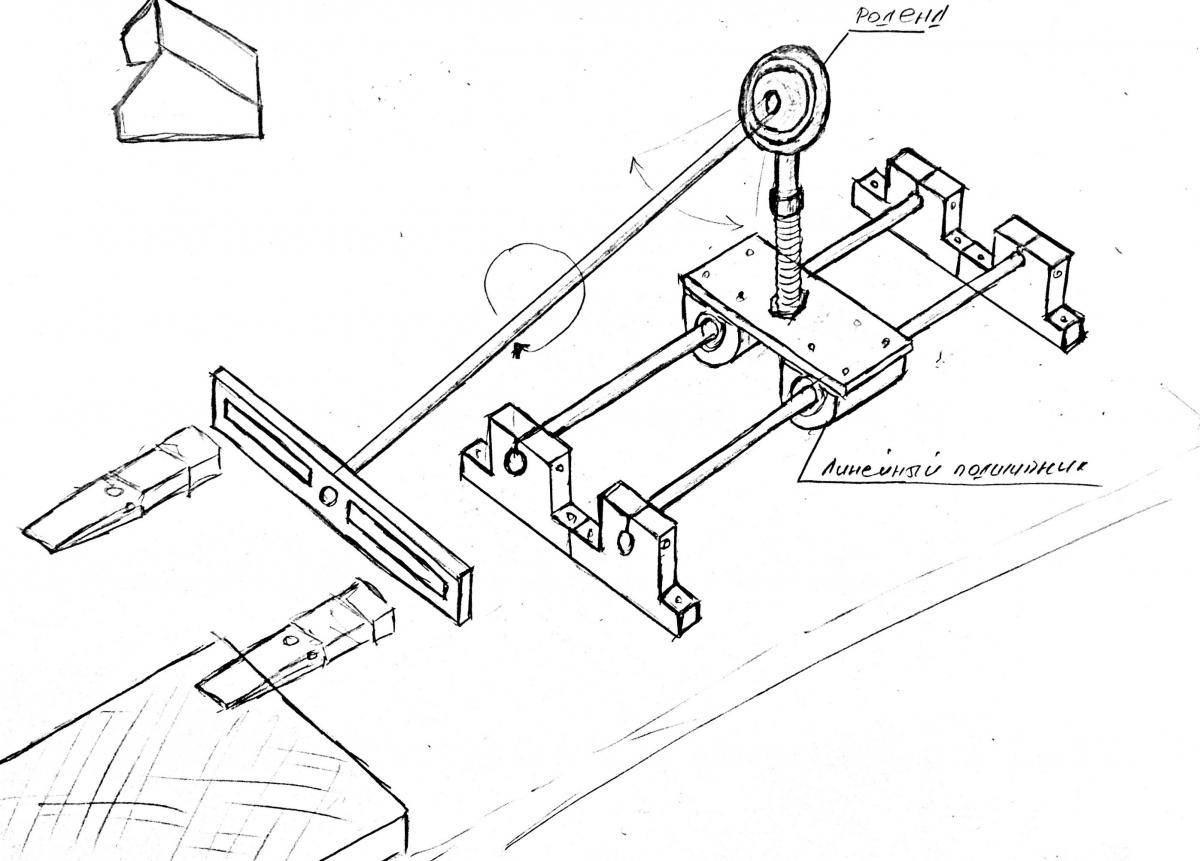

Для начала изготавливается или приобретается готовый чертеж для зажимных губок

При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию. Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции

Изготовить чертеж для направляющей, которая имеет свои тонкости.

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

• упор для надежного крепления ножа;
• подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

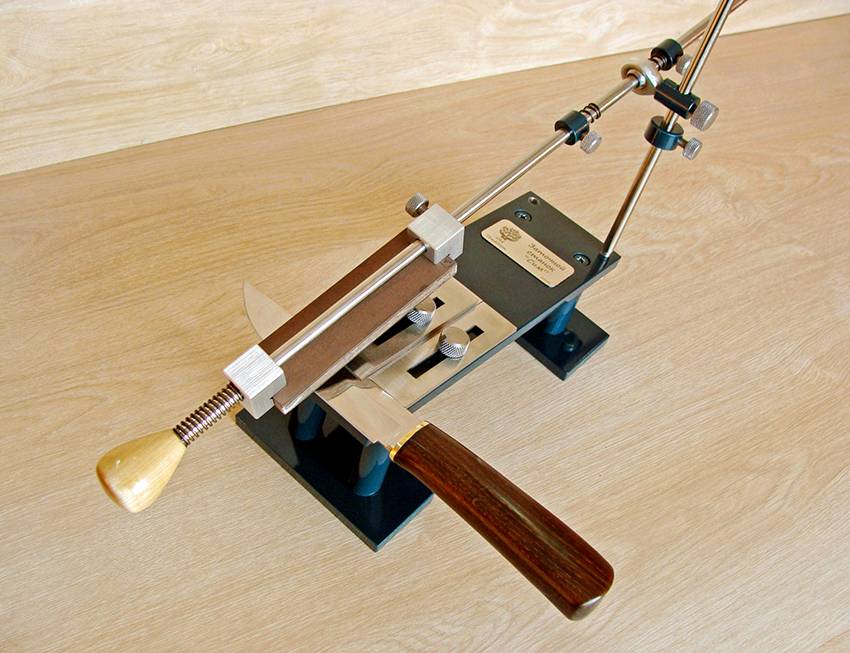

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

• деревянная доска, размерами 500х150х20 мм;
• металлические шпильки, диаметром 8 мм с резьбой;
• несколько болтов и гаек М8, саморезы по дереву;
• прижимные винты типа «барашек»;
• текстолит или кусок стали для прижимной пластины;
• опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления – еще одна шпилька с держателем-струбциной для абразивного бруска (рис. 4). Зажимы можно изготовить самостоятельно из дерева, металла, эбонита или другого материала либо использовать для этого разобранную струбцину. Для лучшей устойчивости к дну инструмента можно приклеить резиновые ножки (видео 1).

Для того, чтобы заточить нож при помощи такого устройства, его укладывают на магнит, а при его отсутствии – прижимают к упору, придерживая рукой. Угол, который возникает между поверхностью лезвия ножа и горизонтом, обеспечивает оптимальную остроту для кухонных ножей. Производя продольные движения держателем с абразивным бруском, нужно добиться остроты кромки ножа, после чего перевернуть его на другую сторону и повторить действия.

В качестве абразивных брусков можно использовать уже готовые изделия, которые можно приобрести в хозяйственном магазине либо изготовить их самостоятельно. Для этого используют небольшие прямоугольные пластины из стекла, толщиной 4-5 мм. При помощи двустороннего скотча на их поверхность наклеивается наждачная бумага разной зернистости. Себестоимость таких брусков весьма низкая, а наждачную бумагу можно в любой момент заменить новой

Единственное предостережение: осторожно затягивайте гайки зажимов, иначе стекло может легко расколоться

Одна из проблем, возникающая при применении такого приспособления – быстрый износ абразива, так как при работе не используется вода. По этой же причине следует избегать слишком быстрых движений, приводящих к перегреву металла и потере свойств режущей кромки.
