Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.
Схема с водяным коллектором
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.
Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.
Схема с солнечной батареей
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
КОМПЛЕКТ ОБОРУДОВАНИЯ
Рассмотрим составляющие фотоэлектрической системы подробнее.
Солнечные панели.

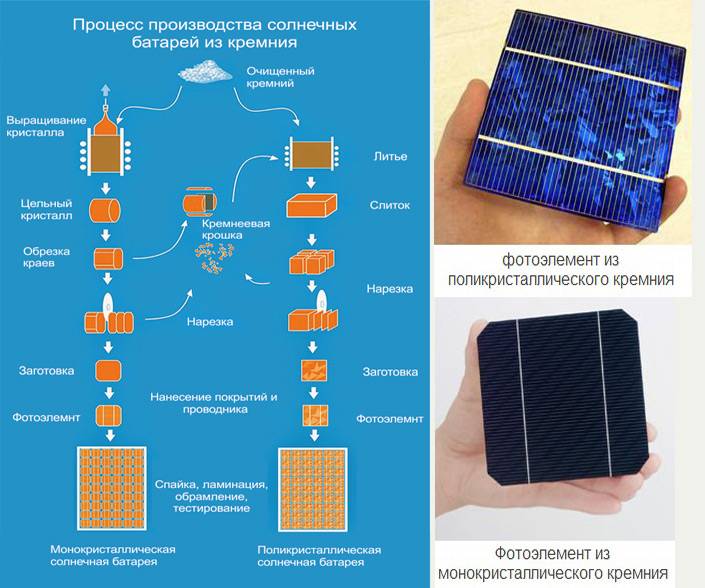

Панели состоят из полупроводниковых кремниевых фотоэлементов, соединительных проводов и корпуса. Входящие в них фотоэлектрические преобразователи бывают двух основных видов:
- монокристаллические, изготовленные из искусственно выращенного кристалла кремния, нарезанного на пластины;
- поликристаллические, полученные из обрезков, оставшихся от монокристаллических элементов, методом длительного охлаждения кремниевого расплава.
Монокристалл имеет однородную структуру поверхности и выглядит как квадрат со срезанными углами. Его КПД выше, чем у поликристалла, и достигает 20-22%, а стоимость дороже примерно на 10%. Лучи света, попадающие на его поверхность, не рассеиваются, а распределяются равномерно, вызывая направленное беспрепятственное движение свободных электронов.
Поликристалл имеет вид плоского квадрата с неоднородной поверхностью и цветовой гаммой, переливающейся синими и голубыми оттенками. Его КПД находится в пределах 17-18%, поскольку он состоит не из чистого кремния, а с примесями, и из разных кристаллов.
Разницей в КПД объясняется то, что при одинаковой мощности панели второго типа будут иметь больший размер. При равной площади модулей монокристалл вырабатывает электроэнергии на 30% больше.
Вместе с тем, у поликристаллов есть свои преимущества: у них медленнее снижается мощность по мере увеличения эксплуатационного срока (2% против 3% в первый год работы).
Инвертор.
Это устройство, которое преобразует постоянный электрический ток, вырабатываемый солнечными батареями и равный 12 или 24 вольтам, в переменный ток 220 В, который используется для подключения и работы всех бытовых приборов. КПД инвертора составляет около до 96%, так что 4% — это гарантированные потери.
Аккумулятор.
Аккумуляторы предназначены для перераспределения полученной солнечной энергии, поскольку она поступает неравномерно в течение суток: в полдень возможен ее переизбыток, а ночью выработка прекращается. Аккумулятор накапливает электричество в течение светлого времени суток и отдает его в вечерние и ночные часы.
Не следует устанавливать на солнечные батареи автомобильные аккумуляторы, хотя это кажется на первый взгляд рациональным решением.
Их мощности хватает на электропитание одного дома, однако они рассчитаны на эксплуатацию в совершенно иных условиях. Разряд более чем на 30% является для них экстремальным, в то же время они выдают высокий пусковой ток, в чем в данном случае нет никакой необходимости.
В таком режиме, когда в первой половине суток батарея заряжается, а во второй – отдает энергию, автомобильный аккумулятор прослужит не более года, причем его емкость будет уменьшаться, и вероятность внезапной поломки – увеличиваться.
В солнечных батареях используют два типа аккумуляторов, кислотные и гелевые. Последние эффективнее, лучше переносят сильный разряд, но стоят дороже. Батарея не должна разряжаться на 100%, остаточный заряд должен быть не менее 40% (зависит от типа батареи), и чем выше этот процент, тем больше прослужит аккумулятор.
Полностью обеспечить электропитание всех устройств и приборов в доме с помощью современных аккумуляторов невозможно, это выльется в слишком большую сумму. Поэтому к ним не подключают стиральные машины и пылесосы, а только осветительные приборы, холодильники, компьютеры.
Аккумуляторы – самое слабое звено современных систем альтернативного энергоснабжения.
Контроллер.
Этот прибор обеспечивает полную зарядку аккумулятора и защищает его от перезарядки и закипания. Поскольку панели вырабатывают электричество только в световое время суток, а основной пик потребления приходится на вечерние часы, подключать панели к аккумуляторам напрямую нельзя – выйдет из строя и то, и другое.
Существует три типа контроллеров, отличающихся функциональностью и ценой:
- ON/OFF – самый простой и элементарный, который просто отключает поступление энергии с панели при достижении максимального заряда батареи. Срабатывает при 70% уровне заряда, и батарея быстро выходит из строя. Используется в основном для тестирования системы.
- ШИМ или PWM – обеспечивает ступенчатую зарядку аккумулятора, переключая режимы заряда, которые выбираются автоматически в зависимости от уровня разрядки аккумулятора. Он заряжается до 100%, однако потери при зарядке составляют до 40%.
- MPPT – наиболее экономичный и усовершенствованный, работает по вычислительной технологии, сравнивая напряжение, подаваемое с панелей, с напряжением на аккумуляторе и выбирая оптимальное преобразование для получения максимального заряда. Его КПД составляет 93-97%.
Варианты использования солнечных батарей
Отталкиваясь от предыдущей мысли, можно точно определить оптимальные способы использования солнечных батарей. Это сокращение платежей за электроэнергию (использование сетевой солнечной электростанции без аккумуляторов) и автономная (или гибридная) домашняя электростанция, предназначенная для запитывания наиболее важных электроприборов: освещения, холодильника, водяного насоса, работы интернета (роутера), зарядки телефонов и работы прочих, не слишком энергоёмких устройств.
Солнечные батареи вполне могут обеспечить полноценную работу неэнергоёмких приборовИсточник al-energy.ru
Рассмотрим сценарии использования солнечных батарей подробнее.

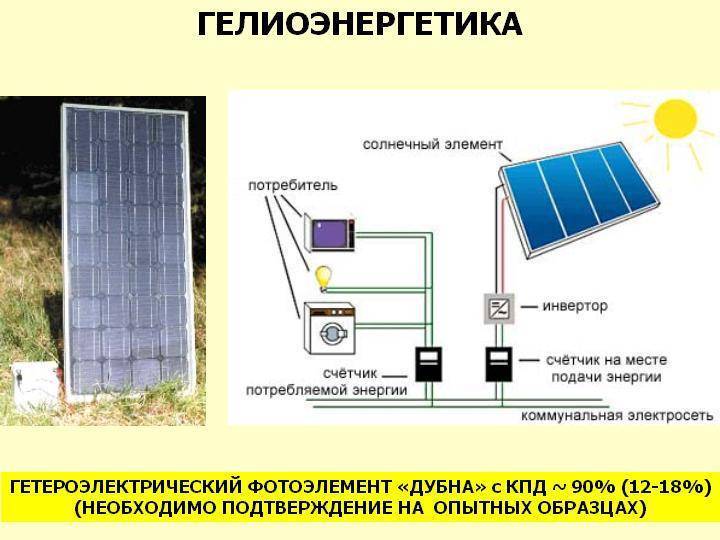

Сокращение расходов на электричество
Подобная схема идеальна для тех потребителей электроэнергии, которые вынуждены в дневное время платить за неё по повышенному тарифу. С одной стороны, это частный сектор, где установлены двухтарифные счётчики, а с другой – владельцы коммерческих предприятий, которым электроэнергия продаётся дороже в 2 раза дороже. Это могут быть офисы, магазины, торговые центры, производственные предприятия, многоквартирные дома, для которых по каким-либо причинам действует дорогой тариф и любые другие абоненты энергоснабжающих компаний, которые хотят экономить.
Для всех этих потребителей оптимальным вариантом является сетевая солнечная электростанция. Прелесть этой схемы в том, что здесь нет необходимости в использовании аккумуляторов, цена которых составляет ощутимую часть сметы всего комплекта солнечных батарей.
Аккумуляторы – одна из наиболее дорогих частей системы – для сетевой солнечной станции не нужныИсточник al-energy.ru
Примерный порядок работы при таком подключении:
- Ночью питание идёт полностью из сети. Если стоят двухтарифные счётчики то платежи минимальные.
- В дневное время основная нагрузка ложится на солнечные батареи. Если вдруг в пиковые часы их мощности не хватит, то недостача восполняется от сети энергоснабжающей компании.
- В те часы, когда солнечные батареи дают избыток мощности, то излишки поступают (продаются) в сеть энергоснабжающей компании, тем самым частично или полностью нивелируя затраты из предыдущих пунктов.
Чем дороже стоит киловатт электроэнергии от энергоснабжающей компании, тем быстрее окупится оборудование солнечных батарей. Обычно это происходит в срок до 8 лет, а потом ( когда собственник возвратил вложенные средства) электроэнергия от солнца приносит прибыль. Учитывая, что только гарантия на солнечные панели около 10 лет, предполагаемый срок службы оборудования минимум 25-30 лет, а самая старая солнечная панель беспрерывно работает уже 60 лет, выгода очевидна.
Автономное энергоснабжение основных электроприборов или большой бесперебойник
Если не принимать во внимание самые мощные электроприборы, то в целом, для энергопотребления частного дома вполне достаточно средней мощности в пару кВт/ч, что вполне может обеспечить даже не самая дорогая комплектация солнечных батарей. Варианты комплектаций солнечных батарейИсточник al-energy.ru
Варианты комплектаций солнечных батарейИсточник al-energy.ru
Варианты комплектаций солнечных батарейИсточник al-energy.ru
Такая схема работы актуальна как для дачных участков без подведённого электричества, так и для тех населённых пунктов, где электричество могут отключить в самое «подходящее» время (разумеется, о предварительном оповещении, обычно, речь даже не идёт) и на неопределённый срок – из-за поломок на линии или плановых работ.
Даже если у вас в доме много мощных электроприборов и нет нужды экономить электроэнергию, то фразу: «Ну не могло электричество на пять минут позже отключиться…» – в своё время говорили все. А солнечная батарея будет в качестве большого бесперебойного источника питания, который в случае внезапного отключения электричества не только позволит правильно завершить работу мощного оборудования, но и не оставит вас, например, без ноутбука. Характеристики и цены на автономные солнечные электростанции смотрите на этой странице.
И это всё не учитывая того, что пока электричество в сети есть, то генерируемый солнечными батареями ток можно отводить (продавать) в сеть энергоснабжающей компании, тем самым возвращая вложенные инвестиции.
Сетевой инверторИсточник alicdn.com

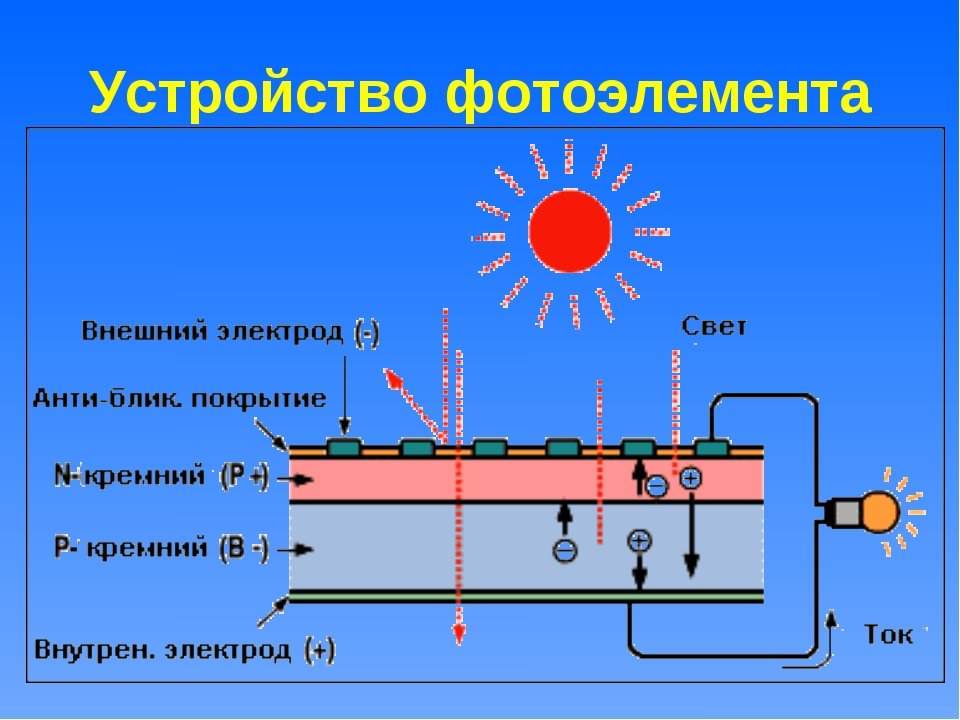

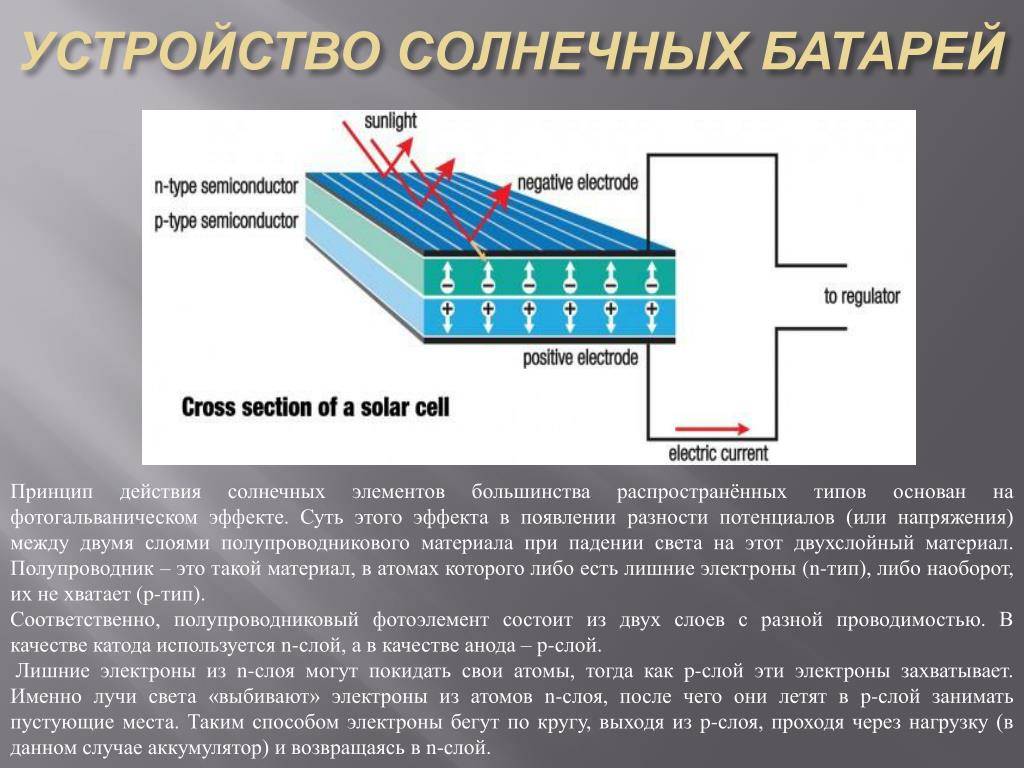

Как работают фотоэлементы солнечной батареи
Еще Беккерель доказал, что энергию солнца можно преобразовать в электричество, освещая специальные полупроводники. Позднее эти полупроводники стали называть фотоэлементами. Фотоэлемент представляет собой два слоя полупроводника имеющих разную проводимость. С обеих сторон к этим полупроводникам припаиваются контакты для подключения в цепь. Слой полупроводника с n проводимостью является катодом, а слой с p проводником анодом.
Проводимость n называют электронной проводимостью, а слой p дырочной проводимостью. За счет передвижения «дырок» в p слое во время освещения, создается ток. Состояние атома потерявшего электрон называется «дырка». Таким образом, электрон перемещается по «дыркам» и создается иллюзия движения «дырок».
В действительности «дырки» не передвигаются. Граница соприкосновения проводников с разной проводимостью называется p-n переходом. Создается аналог диода, который выдает разность потенциалов при его освещении. Когда освещается n проводимость, то электроны, получая дополнительную энергию, начинают проникать сквозь барьер p-n перехода.
Число электронов и «дырок» меняется, что приводит к появлению разности потенциала, и при замыкании цепи появляется ток. Величина разности потенциала зависит от размеров фотоэлемента, силы света, температуры. Основной первого фотоэлемента стал кремний. Однако высокую чистоту кремния получить трудно, стоит это недешево.
Когда освещается n проводимость, то электроны, получая дополнительную энергию, начинают проникать сквозь барьер p-n перехода. Число электронов и «дырок» меняется, что приводит к появлению разности потенциала, и при замыкании цепи появляется ток
Поэтому сейчас ищут замену кремнию. В новых разработках кремний заменен на многослойный полимер с высоким КПД до 30%. Но такие солнечные панели дорогие, и пока отсутствуют на рынке. КПД солнечных батарей можно повысить, если устанавливать их на южной стороне и под углом не меньше 30 градусов.
Рекомендуется, солнечные батареи устанавливать на устройство слежения за движением солнца. Это устройство передвигает панели таким образом, чтобы они получали максимально возможное освещение лучами солнца от восхода до заката. При этом КПД солнечных панелей возрастает достаточно сильно.
Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.
Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.
Первые попытки использования энергии солнца для получения электричества были предприняты еще в середине двадцатого века. Тогда ведущие страны мира предпринимали попытки строительства эффективных термальных электростанций. Концепция термальной электростанции подразумевает использование концентрированных солнечных лучей для нагревания воды до состояния пара, который, в свою очередь, вращал турбины электрического генератора.
Поскольку, в такой электростанции использовалось понятие трансформации энергии, их эффективность была минимальной. Современные устройства напрямую преобразуют солнечные лучи в ток благодаря понятию фотоэлектрический эффект.
Современный принцип работы солнечной батареи был открыт еще в 1839 году физиком по имени Александр Беккерель. В 1873 году был изобретен первый полупроводник, который сделал возможным реализовать принцип работы солнечной батареи на практике.
Где купить
Гелиосистемы в целом и их составные элементы, являются специфическим товаром, для приобретения который лучше всего обратиться в организацию, которая специализируется на реализации товаров в этой отрасли энергетики.
Оптимальный вариант, в этом случае, это найти дилера компании, производящей гелиосистемы, и заключить договор поставки.
При невозможности сделать это, и при желании снизить затраты на приобретение оборудования, можно обратиться к сети интернет, где присутствует достаточно большое количество предложений о продаже гелиоустановок, как полной комплектации, так и их отдельных элементов.
Преимущества использования солнечных батарей
- Автономность. Нет зависит от цен на энергоносители и экономической ситуации в стране. Установка электрических батарей незаменима там, где нет возможности подключится к электрической сети. Батарея не сможет отопить весь дом, но легко справится с задачей обеспечения энергией котла отопления.
- Экономичность. Использует нескончаемый источник энергии, не требует подготовки специальной площадки. Снижает стоимость услуг отопления. Батарея мощностью 800 вт способна «запитать» бытовые электроприборы. Срок службы до 25 лет. Окупается в среднем за 3 года.
- Просты в установке. Для установки не требуется разрешения гос. органов: газовой службы, БТИ и других структур.
- Экологическая безопасность. Не опасны для владельцев дома и природы. Источник чистого электричества, не выделяет вредных веществ.
Недостатки у солнечных батарей тоже имеются: они зависимы от погодных условий, региона проживания владельца. Не способны полностью обеспечить энергией дом. Установка массивных электростанций требует серьезных затрат. Надо понимать, что конечная цена солнечной энергии не должна превышать цену за 1 Квт классических источников – газа или электричества.
Характеристика тонкопленочных панелей.
Производственный процесс тонкопленочных панелей заключается в вакуумном напылении фотоэлектрического материала в виде тонкой пленки на подложку-основу. В зависимости от требуемых характеристик используются различные типы подложек и виды напыляемых веществ. В частности, материалами для напыления тонких пленок служат: аморфный кремний (a-Si), теллурид кадмия (CdTe), медь, индий, галлий, соединения селена — селениды (CIS/CIGS), различные органические элементы (OPC)
КПД тонкопленочных солнечных батарей зависит от качества и чистоты технологического процесса и составляет от 7 до 13%. При развитии технологии и внедрении инновация прогнозируемый рост КПД составит 3%. В 2000-х годах рынок тонкопленочных панелей значительно вырос. Это связано с развитием технологии напыления тонких пленок и развитием уровня производства в целом. Таким образом, купить солнечные батареи становится все проще, а их цена становится все доступнее.
Достоинства тонкопленочных батарей:
— низкая себестоимость производства, следовательно, более низкая цена на панели в целом.
— эстетичный внешний вид конструкции, обусловленный высокой однородностью.
— возможность изготовления гибких конструкций
— количество потерь производительности при нагреве или непрямом освещении снижено.
При этом тонкопленочные конструкции имеют и ряд недостатков:
— необходима достаточно большая площадь монтажа конструкции для обеспечения преобразования требуемого количества солнечной энергии.
— установка большего количества панелей требует дополнительной крепежной фурнитуры и повышения затрат на установку.
— срок службы таких панелей ниже, чем у кристаллических аналогов.
И все же какие панели наиболее являются наиболее подходящими для использования именно в частном домовладении для обеспечения электроэнергией дома или коттеджа?
В решении данного вопроса не помешает консультация специалистов в области фотоэлектронных преобразователей солнечной энергии и проведение количественной и качественной оценки всех факторов: от площади до освещения поверхности монтажа. Такая консультация позволит вам определить, что именно вам требуется.
При недостатке площадей для установки обратите внимание на монокристаллические батареи с максимальным КПД. К сожалению на сегодняшний момент на российском рынке фотоэлектронных товаров, в частности, преобразователей, выбор элементов ограничен и, скорее всего, как и выбор модулей требуемой конструкции или состава пленки
В таком случае вам может потребоваться произвести заказ модулей из-за рубежа, либо купить их в России по предварительному заказу
Однако в данном случае цена на батареи будет выше
В таком случае вам может потребоваться произвести заказ модулей из-за рубежа, либо купить их в России по предварительному заказу. Однако в данном случае цена на батареи будет выше.
Если более важное значение имеет именно ценовой диапазон материалов и работ, то лучший вариант – использование конструкций на поликристаллических пластинах. Они позволят обеспечить достаточно хорошие показатели по производительности и при этом сэкономить некоторое количество средств
При выборе тонкопленочных панелей не забывайте учитывать требования по монтажу
Стоимость дополнительных монтажных работ значительно повлияет на итоговую смету
При выборе тонкопленочных панелей не забывайте учитывать требования по монтажу. Стоимость дополнительных монтажных работ значительно повлияет на итоговую смету.
Определившись с типом и размерами солнечных батарей, вам останется осуществить закупку требуемых блоков, произвести монтаж и наслаждать использованием одного из самых экологически безопасных способов получения электроэнергии для бытовых нужд.

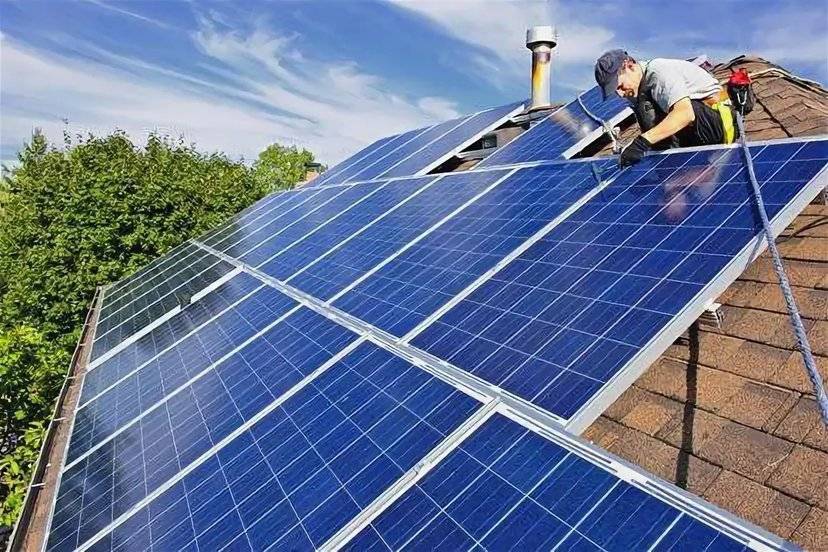

Монтаж солнечной батареи
Начать изготовление станции нужно с разработки проекта.
На этом этапе учитываются следующие факторы:
— место установки модулей;
— расчёт угла наклона конструкции;
— если предполагается использовать кровлю под установку, просчитать несущую способность кровельного каркаса, стен и фундамента;
— отдельное помещение или уголок в доме под аккумуляторы.

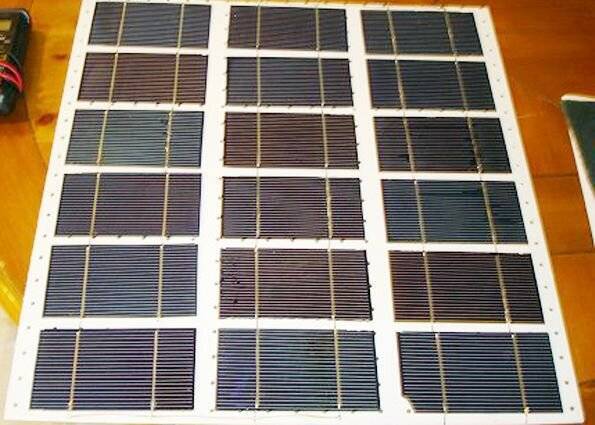

После приобретения необходимого оборудования и фотоэлементов выполняется монтаж.
• Каркас собирается из алюминиевого уголка шириной 35 мм. Объем ячейки должен соответствовать размерам необходимого количества фотоэлементов (835х690 мм).
• В заготовленной раме из алюминия сделать отверстия для метизов.
• Внутреннюю часть уголка обработать герметиком в два слоя.
• В раму уложить лист из оргстекла, поликарбоната, плексигласа или другого материала. Уплотнить соединения рамы и листа путём лёгкого прижима поверхностей по периметру. Оставить на открытом воздухе до полного высыхания.
• Зафиксировать стекло десятью метизами в отверстия, размещённые по углам и сторонам рамки.
• Перед креплением фотоэлементов очистить поверхность от пыли.
• Припаять проводник к плитке, предварительно протерев контакты спиртом и уложив на них флюс. Во время работы с кристаллом нужно избегать давления на него. Хрупкая структура может разрушиться.
• Уложить по всей длине контакта шину и медленно провести по ней горячим паяльником.
• Перевернуть пластины и выполнить пайку аналогичным образом.
• Выложить фотоэлементы на оргстекло в рамке, зафиксировать их с помощью монтажной ленты. Раскладку легче выполнить после разметки. Для крепления рекомендуется использовать силиконовый клей, который наносится точечным способом. Одной капли на плитку достаточно.
• Располагать кристаллы с соблюдением зазора 3-5 мм, чтобы избежать деформирования поверхности при нагревании.
• Выполнить соединение проводников по краям фотоэлементов с общими шинами.
• Специальным прибором протестировать качество пайки.
• Герметизировать панель, нанеся герметик между плитками
Осторожно придавить их пальцами, чтобы края плотно прилегли к стеклу и промазать герметиком края рамки
• С боковой стороны каркаса установить соединительный разъем, к которому подключить диоды Шоттки.
• Закрыть рамку защитным стеклом. Уплотнить все соединения для предотвращения попадания внутрь влаги.
• Лицевую сторону панели обработать лаком.
• Закрепить панель на кровлю или другое место, расположенное на солнечной стороне.

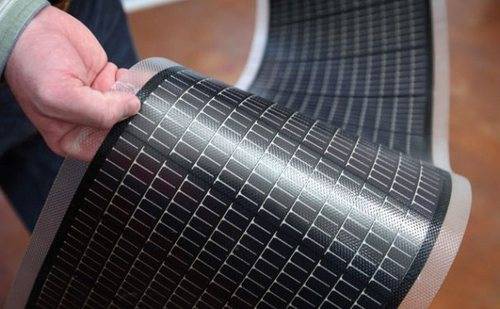

Гибкие солнечные батареи
Очень удобными являются гибкие панели, которые легко сворачиваются в рулон, словно обычная бумага. Хотя стоимость их выше, чем твердотельных аналогов, они на рынке заняли свою нишу. В основном они пользуются спросом у туристов и путешественников, которым в условиях отсутствия электрификации необходимо заряжать мобильные гаджеты. Главным производителем гибких батарей, работающих от солнечной энергии, является компания Sun Charger, которая, к слову, недавно обновила свой модельный ряд моделями 34 Вт и 9Вт.
T_3Fq3YnxMk
Первая модель подходит для питания планшетов, сотовых телефонов, видеокамер, цифровых фотоаппаратов, GPS, гелевых аккумуляторов 6 и 12 вольт, т.е. она может в условиях похода обеспечить потребности нескольких человек.

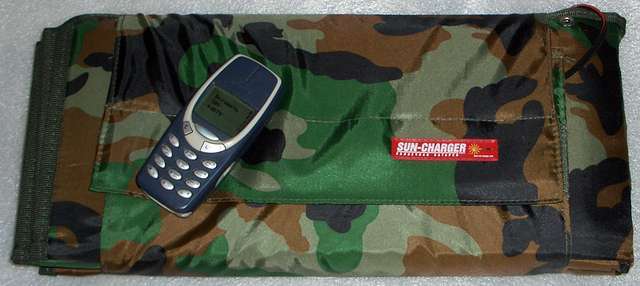

SunCharger SC-9/14 — батарея в сложенном виде
Она же — в раскрытом виде
Особенности батареи: компактная складывающая конструкция, работающая в диапазоне температур от -50 до +70 градусов, вес которой всего 420 граммов, снабжена антибликовым покрытием, встроенным светодиодом, люверсами для крепления. Выходной разъем круглый (5.5 мм / 2.1 мм.).
Характеристики электрические: рабочее выходное напряжение 13,5 В (стандартное 12В), без нагрузки – 19В; рабочий выходной ток – 0,65 А; габариты в сложенном и развернутом виде — 20.5х15х3 см и 50х41.5х0.4 см; мощность выходная – 8,6 Вт.
Выходной разъём SunCharger SC-9/14
Вторая модель SunCharger SC-34/18 на сегодняшний день является в линейке гибких солнечных батарей самой мощной. Разработана она специально для универсальных накопителей (ноутбуков), имеющих на входе зарядки, как правило, 17-19 вольт. Максимальная мощность – 18В. К накопителям она подключается напрямую, что обеспечивает идеальное согласование. Понятно, что для менее «прожорливых» накопителей она также подходит, в том числе для двенадцати вольтовых свинцовых аккумуляторов, используемых в автомобилях.
Солнечная батарея выдает 18 В в точке своей максимальной мощности и напрямую подключается к этим накопителям. Таким образом, она «идеально» с ними согласована.
Естественно, эта батарея подходит и для зарядки менее прожорливых потребителей. Как известно, мощности мало не бывает. А также спокойно заряжает 12 В свинцовые аккумуляторы, в том числе, и автомобильные (через несколько часов зарядки уже можно завести машину). Толщина ее 4 см (т.е. стала чуть больше), но получилась батарея даже немного компактнее, чем обычные батареи на 12 В.
Солнечная гибкая батарея (модель SunCharger SC-34/18)
Достигнуто это за счет более тонкой ткани, используемой в ее производстве и ламинированных фотоэлементов большей площади.
Эта же батарея в раскрытом виде
Помимо особенностей, характерных для предыдущей модели, здесь имеются на выходе помимо круглого разъема, еще «мама» и «папа».
Электрические характеристики: мощность выходная, как понятно из маркировки, 34 Вт; рабочий выходной ток – 1.9 А; габариты 40х18х4 см (в сложенном виде) и 40х18х4 см (в раскрытом). Напряжение на выходе – 18 В и 26 В (без нагрузки). Вес, конечно, намного больше – 1,7 кг.
