Принцип работы перфоратора пистолетного типа с фотоописанием

Какие режимы работы присутствуют на инструментах

Отличительная особенность между ударным коловоротом и бурильным молотком заключается в функционале этих инструментов. В конструкции перфораторов имеется три режима работы, за счет которых можно обрабатывать не только бетон. Эти режимы имеют следующие названия и предназначения:

Сверление — регулятор необходимо повернуть в сторону изображения сверла. При включении этого режима инструмент будет работать в режиме сверления. Ударный механизм при включении этого режима отключается, и вращательная энергия с вала электродвигателя через шестеренчатый механизм подается на патрон. В этом режиме можно не только сверлить металл или дерево, но еще и замешивать различные строительные смеси
Вращение с ударами — регулятор нужно установить в сторону обозначения сверла с молотком. В этом режиме инструментом осуществляется сверление бетонных, кирпичных, железобетонных и каменных материалов. Для реализации этих действий в патрон инструмента нужно установить бур
Бурение — регулятор переключается на обозначение с молотком. В этом режиме перфоратор представляет собой отбойный молоток, которым можно снимать кафель, бурить бетон, кирпич и т.п.

В отличие от перфораторов, ударные инструменты имеют два режима работы. Это втрое отличие ударной дрели от перфоратора. Первый режим инструмента является основным — сверление. Электрическим коловоротом сверлятся отверстия в металле, пластике, стекле, дереве. Если нужно получить отверстие в бетоне, то необходимо включить режим ударного сверления. Даже при наличии такой функции не рекомендуется активно использовать инструмент для сверления бетона.

Это интересно! Регулятор переключения режимов на дрелях располагается зачастую в верхней части инструмента возле патрона. На перфораторах регулятор переключения режимов находится сбоку.

Электродвигатель устройства

Двигатель, являясь основным элементом устройства, приводит в действие все остальные части механизма. Он состоит из статора и ротора, при этом ротор подвижная часть, а статор нет. В состав ротора входят якорь и коллектор. Якорь — это такой блок, содержащий пластины из стали. На них наматываются обмотки из медной проволоки. Коллектор, в свою очередь, выглядит в виде цилиндра. Его конструкция имеет вид диэлектрика с установленными проводящими пластинами, к этим пластинам и подключаются обмотки якоря.

Вращения ротора происходят за счёт магнитного потока, создаваемого вокруг него обмотками статора и приводящего к возникновению момента кручения. При этом ротор использует только постоянное значение тока, и магнитный поток всегда направлен только в одну сторону. Подача питания осуществляется посредством щёток, выполненных из графита. Щётки расположены таким образом, чтобы обеспечивать электрический контакт с якорем.

Для проверки обмоток можно воспользоваться мультиметром. Для этого один щуп измерительного прибора устанавливается на щёткодержатель, а второй на вход подключения к сети 220 вольт. Чтобы точно определить места подключения, проще воспользоваться электросхемой. Если сопротивление бесконечное, делается вывод о перегорании обмотки.

Рабочее сопротивление обмотки статора находится в диапазоне 18−32 Ом. Например, у популярного перфоратора Интерскол П-26/800ЭР сопротивление составляет 28 Ом. При замене статора понадобится разобрать двигатель. Обычно выкручиваются четыре винта, корпус раздвигается в противоположные стороны, и освобождается доступ к составным частям двигателя.

Ротор фиксируется в редукторе. На короткое замыкания он проверяется специальным прибором. Часто визуально осмотрев можно сделать вывод о его целостности. На роторе не должны присутствовать царапины и почернения, а пластины должны быть чистыми

При замене ротора важно правильно соединить подшипник с резиновой прокладкой

Конструкция перфоратора, имеющего электродвигатель с вертикальным расположением (бочковым), немногим усложняется из-за непрямой передачи момента вращения. Поэтому с таким типом применяется редуктор, усиливающий удар и крутящий момент устройства.

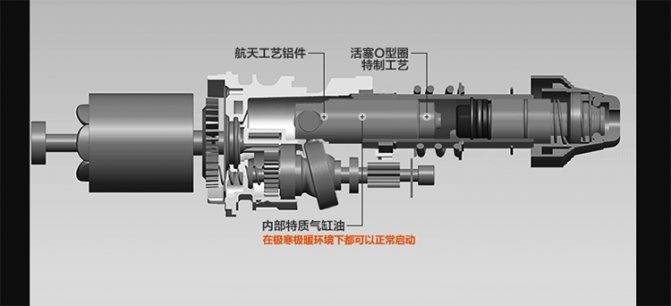

Ударный механизм

Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.

Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.

Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.

Что такое перфоратор, как работает и для чего используется

Перфоратор — инструмент, предназначенный для обработки поверхностей строительных конструкций и элементов зданий, бурения отверстий различного диаметра в стенах и плитах. Различия в конструкциях перфораторов обусловлены разнообразием моделей, их модификациями и техническими дополнениями. Основной же принцип работы устройства и схема его исполнения сохраняются во всех моделях.

Ударный механизм

В основе конструкции любого перфоратора лежит поршневой ударный механизм, активируемый каким-либо приводом: электрическим, гидравлическим или пневматическим.

Устройство ударного механизма перфоратора

В быту, хозяйственных нуждах и при выполнении ремонтов непромышленного назначения чаще используют перфораторы с электроприводом. Такой вариант удобен с точки зрения подключения инструмента (требуется только электропитание) и безопасности работ при его использовании.

Устройство перфоратора

Внешне перфоратор похож на электродрель, но это совершенно разные инструменты.

Схема привода перфоратора с электродвигателем

При нажатии кнопки «Пуск» запускается электродвигатель, передающий вращение через шестерню на качающийся подшипник, который двигает поршень и боек в патроне. Благодаря этому взаимодействию инструмент, находящийся в патроне, получает вращательное и возвратно-поступательное движение вдоль своей оси. Боек передаёт инструменту в патроне ударный импульс, который разрушает материал.

Патроны на перфораторах

Конструктивно на перфораторах применяется два основных вида патронов — SDS-plus и SDS-max. Есть и другие виды, но наиболее популярными и эффективными считаются именно эти два типа исполнительных органов. SDS-plus применяется на агрегатах бытового и полупрофессионального типа, а SDS-max на перфораторах профессионального назначения.

В материале следует отметить только то, что фиксируются насадки в таких патронах не жестко, как на цанговых. Установленная в патрон насадка имеет свободный ход, который играет важную роль для ударного механизма. Именно за счет этого хода и совершаются ударные воздействия по обрабатываемой поверхности.

Фиксация насадок обеспечивается за счет шлицов, количество которых два в патронах СДС-плюс, и три в устройствах СДС-макс. Эти шлицы являются направляющими, а также позволяют бурам вращаться вместе с патроном. Кроме шлицов, в конструкции устройств имеются шарики (в патронах SDS-plus) и ролики (SDS-max). Они входят в зацепление с пазами в конструкции хвостовиков насадок. Именно за счет шариков и роликов обеспечивается подвижная фиксация насадок.

Итак, разобравшись с устройством электроинструмента, пора перейти к вопросу о том, как работает перфоратор. Принцип его работы прост, однако разобраться с ним без разборки электроинструмента невозможно. Для этого понадобится разобрать инструмент и изучить составные детали. Чтобы не пришлось разбирать перфоратор, выясним как он работает при помощи фото описания.

О предохранительных муфтах

Такие устройства (предохранительные муфты) обязательно имеются на всех перфораторах бытового, полупрофессионального и профессионального типа. Применяются они для того, чтобы остановить вращение патрона при заклинивании насадки. Если муфта неисправна, то при заклинивании могут возникнуть следующие последствия:

Заклинившая насадка способствует увеличению тока, протекающего в обмотках ротора и статора, что способствует оплавлению изоляции и выходу из строя электромотора
Сильно мощный перфоратор может вырвать из рук при заклинивании насадки, что чревато получением серьезных травм

Муфты предохранительные бывают двух типов:

Фрикционная муфта — это самая распространенная модификация защитного механизма, которая реализуется за счет применения зубчатого механизма. Диски с зубьями плотно прижимаются друг к другу, осуществляя передачу усилия вращения. При заклинивании бура, происходит проскальзывание дисков, что исключает возникновение перегрузки электропривода
Кулачковые или пружинно-кулачковые муфты — состоят из двух половинок со скошенными выступами, которые зацепляются с пазами ответной части. Эти половинки называются полумуфтами, которые соединены при помощи пружин соответствующей жесткости. Как только возникает большое усилие, превышающее давление пружины, происходит расцепление полумуфт. При расцеплении полумуфт формируется соответствующий треск, как на шуруповертах. Так происходит работа трещотки на рассматриваемом электроинструменте. Есть у таких муфт один существенный недостаток — это завальцовывание выступов, поэтому со временем эксплуатации инструмента, возникает треск даже тогда, когда буры не заклинивают. Ниже на фото показана суть проблемы завальцовывания, которую можно устранить даже без замены шестерни с завальцованными зубьями (для этого необходимо устранить места завальцовываний)
Роликовые устройства — это еще один вид предохранительных муфт. Они также установлены в конструкции передаточной шестерни, и при заклинивании насадки, передаточная шестерня, которая приводит в действие патрон, начинает проворачиваться. Роликовыми их называют по причине использования блокирующей шпонки в виде ролика. За счет этой шпонки, установленной в пазу растровой втулки, происходит зацепление шестерни, а также передача вращательного усилия. Когда увеличивается нагрузка (при заклинивании насадки), под действием усилия пружины шестерня смещается по оси ствола, тем самым входит в зацепление с блокирующими зубьями (блокадой), расположенными на корпусе перфоратора (на внутренней части). После того, как бур снова свободно перемещается, усилие пружины снижается, и шестерня возвращается на свое исходное положение

Ниже на фото представлены детали перфоратора, а также редуктор с установленной роликовой муфтой. Чтобы выяснить, какая муфта установлена на перфораторе, его понадобится разобрать. Кроме того, есть также магнитные муфты, но на перфораторах малой и средней мощности они не применяются.

Виды перфораторов, их характеристики и особенности

Перфораторы делятся на несколько категорий

По весу перфораторы бывают:

Легкие, что весят до 3 килограмм – это самые популярные среди потребителя приборы, но с малой мощностью (до 800 Вт).
Средние (до 1000 ВТ) вес которых в пределах 5-ти кг. Данный инструмент предназначен для выполнения более серьёзной работы и может выдерживать большую нагрузку.
Тяжелые (от 1000 ВТ) массой от 5-ти килограмм. Предназначены для более профессиональных работ с бетоном и камнем.

Мнение эксперта Кузнецов Василий Степанович

Данное распределение перфораторов конечно условное. Среди множества производителей куча примеров, что не отвечают данным описаниям.

В зависимости от места установки двигателя перфораторы делятся :

С горизонтальной компоновкой (соосные), которая используется на более легком инструменте и означает что ротор и ударный механизм находятся на одной линии размещения.
С вертикальной компоновкой (не соосные), когда ротор находится под ударным механизмом. Данный вид сборки используют на тяжелых профессиональных перфораторах.

1-С горизонтальной компановкой 2-С вертикальной компановкой

Эффективность данного инструмента определяется в силе удара, что измеряется в Джоулях. Логично то, что чем больше сила у вашего инструмента тем более сложную работу вы сможете выполнить. Это не означает, что если вы приобретете самый мощный перфоратор по силе удара, вы сможете выполнить любой объем работы независимо от ее тяжести. Сила удара у перфоратора в отличии от дрели, всегда одна и та же. Поэтому не стоит сильно надавливать на инструмент в ожидании лучшего эффекта, так как это может привести к поломке вашего инструмента.

Основные режимы работы которые есть у каждого перфоратора:

Сверление – этот режим направлен на выполнение простого сверления отверстий в любом материале (дерево, пластик и др). Для этого режима используется простой зажимной патрон который применяется так же в дрелях.
Сверление с ударом – данный режим направлен на работу с более крепким материалом (кирпич, бетон и др.)
Отбойный молоток или долбление – этот режим предназначен для использования инструмента для демонтажных работ.

Для долгой и без проблемной работы инструмента его надо периодически переключать в разные режимы что необходимо для смазки деталей.

Так же профессионалы выделяют так же четвертый режим работы инструмента который называют предустановочный. Данный режим предназначенный для установки зубила под нужным для проведения работ углом

1-SDS- Plus; 2-SDS-Max; 3-SDS-Quick

Существует и отдельная классификация патронов перфораторов, а именно:

SDS- Plus. Данный патрон установлен почти на каждом перфораторе и является самым практичным и удобным в использовании.
SDS-Max. Данный патрон устанавливается только на перфораторах профессионального использования.
SDS-Quick. являются разработкой компании BOSH и устанавливаются только на определенных инструментах этой категории.

Отличия в характеристиках

Характеристики перфоратора и дрели сравнивать бесполезно, ведь разным инструментам нужно выполнять разные функции. К примеру, для электродрелей основной характеристикой является крутящий момент. Он измеряется в Ньютон-метрах

Перфораторы, наоборот, различают по другой важной характеристике – мощности. Именно от нее зависит сила воздействия на обрабатываемую поверхность. Мощность измеряют в Джоулях

Мощность измеряют в Джоулях.

По производительности перфоратор также оказывается впереди. Его энергия удара превосходит аналогичный показатель для дрели. С последней работа осуществляется с достаточно большими усилиями.

Электродвигатель устройства

При замене ротора важно правильно соединить подшипник с резиновой прокладкой

Насадки для перфоратора

Коронки по бетону для сверления отверстий большого диаметра

Чтобы просверлить отверстие в бетоне, используются буры. Но когда нужно просверлить отверстие большого диаметра, например, розеток и выключателей, то для работы применяются корончатые сверла по бетону. Они имеют более сложную конструкцию по сравнению с бурами для перфораторов, и состоят из таких элементов:

Хвостовик — для закрепления в патроне инструмента
Рабочая часть — это чаша соответствующего размера, на грани которой нанесены зубья с напайкой из победита или алмазного напыления
Сверло — центровочный элемент, который позволяет при сверлении коронкой, не смещать от намеченной зоны

Сверлить буровыми коронками можно не только бетонные конструкции, но еще и также железобетон и даже гранит. Применять такие насадки можно исключительно для сверления неглубоких отверстий в стене. Среди особенностей буровых коронок стоит также отметить, что бывают они разборными и цельными. Разборные считаются более востребованными, так как они позволяют менять не только центровочные сверла, но и чаши соответствующих размеров. Однако они хотя и многофункциональные, но при этом менее надежные, в зависимости от цельных корончатых буров.

Чаши на коронках бывают двух типов — с отверстиями и без них. Наличие отверстий говорит о том, что насадка не нуждается в охлаждении при работе. Если отверстий нет, значит, при работе насадка нуждается в дополнительном охлаждении. Охлаждение обеспечивается за счет полива водой или специальными охлаждающими жидкостями. При бурении бетона применять жидкости не обязательно, в отличие от тех случаев, когда выполняется бурение гранита или железобетона.

Это интересно! Корончатые сверла бывают разных диаметров от 26 мм до 600 мм. Применять коронки больших диаметров можно исключительно в перфораторах высокой мощности свыше 1,5-2 кВт. Сверлить коронками по бетону в перфораторе необходимо в режиме “сверление с ударом”.

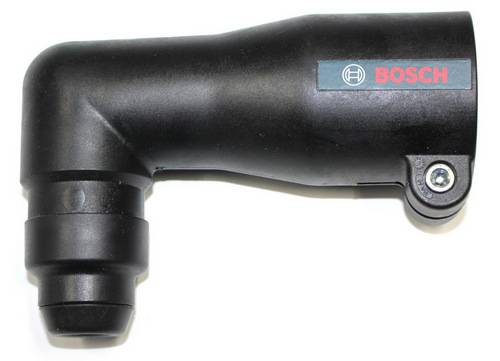

Угловая насадка на перфоратор

Если инструмент необходимо применить для того, чтобы пробурить отверстие в труднодоступном месте, тогда для таких целей применяется специальная угловая насадка. Эта приспособа крепится к патрону, и представляет собой продолжение исполнительного органа

Причем немаловажно отметить, что крепится насадка к наружной части патрона за счет специального фиксатора в виде пластикового хомута

Аналогичное приспособление выпускается для дрелей. Главное его назначение в том, чтобы иметь возможность произвести работы перфоратором в местах, к которым затруднен или ограничен доступ.

Можно ли заменить?

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

После снятия основных корпусных элементов предоставляется возможность доступа к остальным частям инструмента. Можно приступать к их чистке и смазке, а по необходимости и к восстановлению.

Электрическая схема и корпус инструмента

Схема снятия рычага.

Существует большое количество способов регулировки скорости вращения электросиловой установки инструмента. Отрегулировать скорость вращения можно путем изменения силы нажатия на пусковую кнопку. Помимо этого, скорость вращения на некоторых моделях устройств устанавливается перед использованием путем вращения ручки регулятора.

Электрические схемы различных моделей перфораторов могут иметь существенные отличия между собой. Самая простая электросхема перфоратора напоминает схему электрической дрели.

Корпус для монтажа механизма изготавливается из металла. Как правило, для его изготовления используются сплавы алюминия или магния. Для легких типов инструмента корпусы изготавливаются из ударопрочного пластика. Иногда можно встретить модели, в которых при изготовлении корпуса используются одновременно металл и ударопрочный пластик. Металл значительно прочнее пластика и способствует более эффективному отведению тепла, чем обеспечивается более быстрое охлаждение механизмов.

Для обеспечения механизмов устройства эффективным охлаждением используется воздух, захватываемый установленным на электродвигателе колесом вентилятора, который направляется к ударному механизму и тем самым осуществляет его охлаждение. Это не позволяет инструменту перегреваться при длительной работе. Поток воздуха поддерживает оптимальную температуру всех механизмов и металлического корпуса, что предотвращает получение травм, помимо этого, в целях предохранения от ожогов в особо опасных местах на корпусе крепятся различные накладки, изготовленные из пластмассы. Встречаются модели, у которых одна сторона корпуса изготавливается из металла, а вторая из ударопрочной пластмассы.

Как работать перфоратором или увеличиваем жизнь инструмента

Разобравшись с принципом работы перфоратора, не составит большого труда, научится правильно им пользоваться. Чтобы увеличить эксплуатационные сроки рассматриваемого инструмента, рекомендуется выполнять следующие действия:

Всегда перед работой проверить исправность работы инструмента. Если возникают посторонние звуки или перебои в работе, то эксплуатировать неисправный инструмент запрещено. Это не только опасно для жизни, но еще и может привести к выходу из строя всего механизма инструмента
Обязательно смазывать хвостовики насадок, которые устанавливаются в патрон перфоратора
Держать инструмент строго под прямым углом к обрабатываемой поверхности при бурении бетона
Работать исключительно в защитной амуниции
Не браться голыми руками за насадку после окончания работ, так как буры нагреваются до температуры 80-90 градусов и более
После окончания работ нужно сложить инструмент в защитный чемодан
Работы выполнять исключительно исправными насадками, то есть они должны быть заточенными, а также не иметь дефектов, которые в процессе работы могут привести к тому, что бур или пика переломается на две части

Не стоит забывать о периодической диагностике редукторного узла, который нуждается в регулярной замене смазки. Только при правильном подходе к применению электроинструмента можно говорить о том, что он прослужит не только указанный гарантийный термин, но и в пять раз больше этого срока.

Перфоратор прямой что это и из чего он состоит

Конструктивно рассматриваемый инструмент бывает двух типов — пистолетный или прямой и бочковый. Различаются они не только внешне, но и конструктивно. Разберемся подробно с тем, что собой представляет пистолетный и бочковый перфоратор, как они работают, а также особенности их правильного применения.

Это интересно!Пистолетные и прямые перфораторы имеют одинаковое конструктивное исполнение, а различаются они только расположением рукоятки.

Внешне инструмент имеет пластиковый корпус, на котором расположены органы управления. К таковым органам относятся (для прямого и пистолетного типа перфораторов):

Курок для включения инструмента и регулирования скорости вращения исполнительного органа — патрона
Фиксатор выключателя — позволяет предотвратить самостоятельное включение инструмента, а также позволяет исключить необходимость удерживать курок, что удобно при выполнении продолжительных работ
Переключатель реверса — позволяет переключать направление вращения патрона в двух направлениях
Регулятор для переключения режимов работы инструмента
Регулятор скорости вращения патрона — имеются не на всех моделях перфораторов
Дополнительная рукоятка для удобства выполнения работ
Исполнительный орган — патрон, внутри которого закрепляются насадки в зависимости от поставленных задач

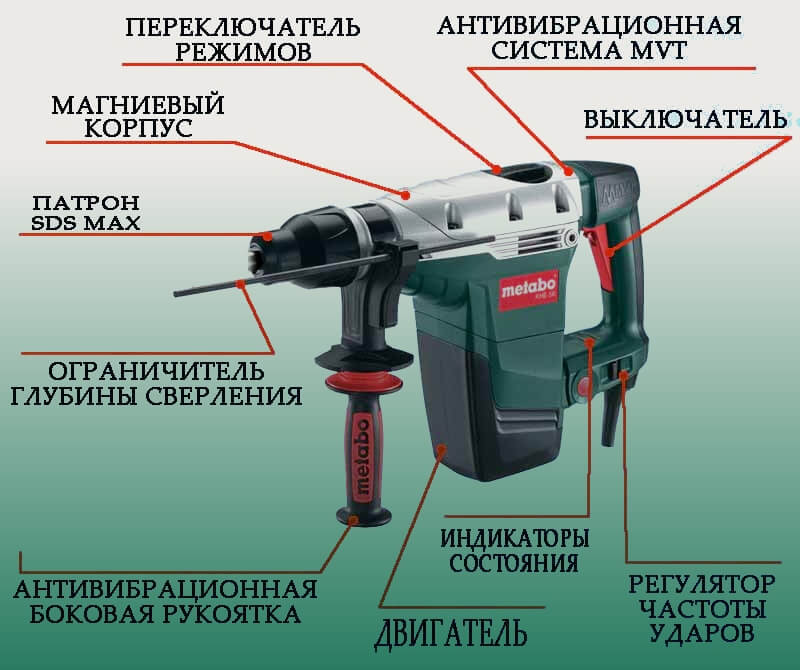

Внутри электроинструмент состоит из следующих элементов:

Электродвигатель — это “сердце” инструмента, которое обеспечивает приведение в действие патрона
Редукторный узел — вращательная энергия передается на редуктор, который позволяет регулировать скорость, а также создает ударное действие. Редуктор состоит из шестерней, а также специального механизма, за счет которого создаются ударные действия
Предохранительная муфта — это вспомогательная деталь, которая предотвращает выход из строя инструмента при заклинивании насадки в обрабатываемой поверхности. Если бур заклинит, то электродвигатель может сгореть
Антивибрационная система — это устройство, которое снижает вибрации. Такая система актуальна, так как при продолжительных работах перфоратором, возникает не только усталость, но еще и дрожание рук. В бочковых перфораторах эта система также более совершенна по сравнению с пистолетными типами

Это основные внутренние механизмы электроинструмента, с которыми необходимо ознакомится подробнее, чтобы разобраться с принципом действия перфоратора. Итак, чтобы выяснить, как работает перфоратор, необходимо разобраться с устройством внутренних механизмов.

Это интересно!Знаете ли вы, почему мощные перфораторы имеют вертикальное расположение двигателя. Причина этого следующая — бочковый перфоратор имеет улучшенную систему охлаждения, а также надежный механизм передачи момента.

Насадки-миксеры на перфоратор

Как подготовить перфоратор к работе

Перед работой инструмент, как правило, внимательно осматривают. Причем не забывают также и проверку его комплектности. Особенно внимательным надо быть к исправности патрона. Также надо осмотреть корпус перфоратора и его кабель питания. На рабочих элементах не должно быть ни сколов, ни трещин. Более того, надо убедиться в остроте их режущих кромок.

Для проверки инструмент обычно ненадолго включают. Только для того, чтобы проверить его на холостом ходу. При этом, в частности, проверяют работу различных переключателей, используемых для выбора скоростного режима и для изменения направления вращения патрона.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

нужно постучать по головке винта для ослабления фиксации;
открутить с помощью отвертки;
зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

патроны для перфоратора bosch;
патроны для перфоратора makita;
патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

Отодвинуть пластиковую часть, снять резиновый уплотнитель.
С помощью отвертки аккуратно снять фиксирующее кольцо.
Затем фиксирующая шайба.
За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

ремонта;
замены отдельных деталей;
чистки;
смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

наворачивания патрона на дрель;
вставки винта в гнездо;
закручивания винта при помощи отвертки.
