Практичный и удобный помощник — бензопила Husqvarna 236

Описание

Цепная пила Husqvarna 236 получила уникальный двигатель внутреннего сгорания, изготовленный с применением экономичной и экологичной технологии X-Torq, она позволяет максимально полно сжечь топливо, в результате чего выхлоп получается более чистым, а расход горючей смеси уменьшается до 20%. Мощность двухтактного ДВС — 1,9 л. с.

Бензопила Husqvarna в работе

Более полному сгоранию топлива также способствует система «Эйр Инжекшн», обеспечивающая двойную очистку воздуха, поступающего из воздухозаборника через фильтр в карбюратор. Износ фильтра вполовину снижается, ресурс — увеличивается. Дроссельная заслонка имеет комбинированную регулировку (автомат + механика). Система зажигания бесконтактная. Двигатель заводится ручным стартером (пусковой тросик) со встроенной дополнительной инерционной пружиной, которая существенно облегчает запуск бензопилы.

Безопасность в данной модели цепной пилы обеспечивают:

• антивибрационная система (демпферы и прорезиненные накладки на рукоятках);
• тормоз для цепи;
• уловитель цепи;
• щиток, защищающий руки владельца при отскоке пилы.

Бензопилы ТМ Husqvarna, в том числе и модель 236 имеют одну важную функциональную особенность — на них можно монтировать гарнитуру разных размеров. Максимально допустимый размер направляющей для “Хускварны” 236 — 40 см. Разрешается установка шины длиной от 13 до 16 дюймов. Натяжитель цепи размещен сбоку бензоинструмента. Смазка оснастки производится в автоматическом режиме, масло подается масляным насосом во время движения цепи.

Преимущества цепной пилы Husqvarna 236:

• качество сборки;
• компактность;
• малая масса (4,6 кг без оснастки);
• ДВС с технологией X-Torq;
• комбинированное управление заслонкой;
• двойная очистка воздуха;
• улучшенный карбюратор;
• соблюдены нормы безопасности;
• работающая антивибросистема;
• легко достать запчасти;
• высокое качество сборки, деталей и оснастки;
• ремонтопригодность.

Недостатки цепной пилы Husqvarna 236:

• небольшая мощность пилы, всего 1,9 л. с.;
• длительность беспрерывного пиления не более 40 мин.;
• высокая цена бензопилы и расходников;
• шумность.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Устройство бензопилы Husqvarna 236

От своих рыночных аналогов бензопила Husqvarna 236 отличается сбалансированной заводской сборкой, правильно установленным центром тяжести и отсутствием люфтов. В основу устройства садового инструмента вложен фирменный бензомотор, хромированный цилиндр которого имеет объем 38,2 см3. При разработке и производстве двигателя производителем была внедрена фирменная инновационная система XTorq, которая обеспечивает солидную экономию горючего и заметное снижение выбрасываемых в окружающую среду выхлопных газов.

Для запуска мотора бензопила Хускварна 236 комплектуется долговечным ручным стартером. За плавный и облегченный запуск холодного ДВС в устройстве модели отвечает насос для предварительной подкачки горючего. В базовую комплектацию мотора входит фирменная центробежная система очистки воздуха Airinjection, которая более эффективно фильтрует воздух, предотвращая, тем самым, быстрое засорение карбюратора. Для более удобной эксплуатации садового инструмента в его устройство входят стальные изолирующие пружины, которые отделяют рукоятки от работающего двигателя.

За непрерывную связь мотора и рабочих органов садового инструмента Husqvarna в его оснащении отвечает фирменная система сцепления, все запчасти которой изготовлены из кованых металлических сплавов. Механизм выдерживает интенсивное трение и длительную работу под высокими и переменными нагрузками.

Рабочие органы бензопилы Husqvarna представлены пильной гарнитурой, состоящей из кованой металлической 35-сантиметровой шины и цепи с 52 звеньями и шагом 3/8 «. За стабильную и непрерывную смазку гарнитуры отвечает встроенный масляный насос, исправно работающий в полностью автоматическом режиме. Насос гарантирует интенсивное вращение цепи с максимальной скоростью 16,3 м/c. Этого достаточно для эффективного распила даже самой твердой древесины.

Внутренние детали и рабочие механизмы фирменной бензопилы Husqvarna помещены в прочный корпус, изготовленный из ударостойкого пластика. В задней его части расположены все нужные для непрерывной работы кнопки, рычаги и переключатели.

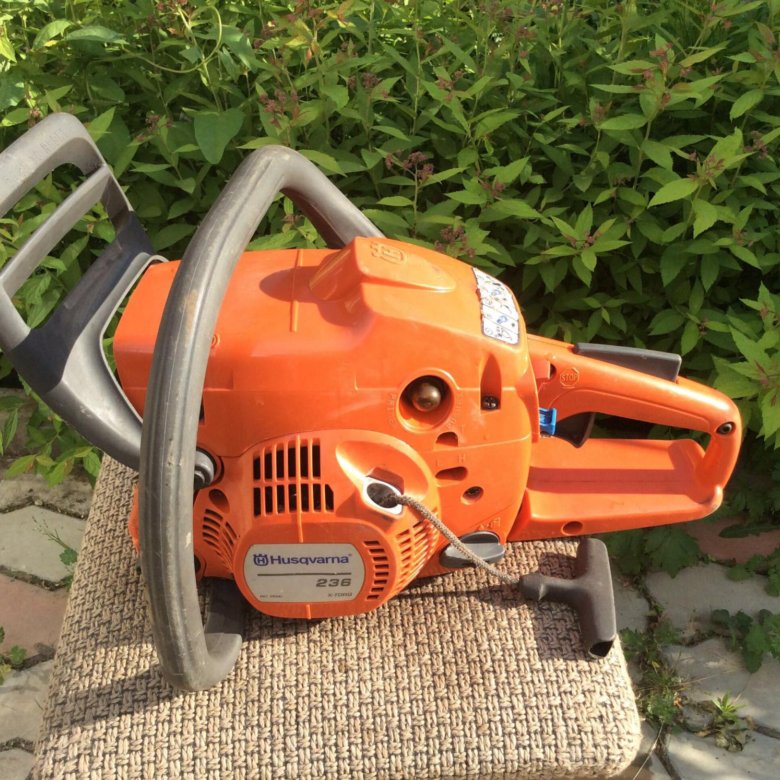

Бензопила Husqvarna 236

Год основания компании Husqvarna — 1689, торговая марка вплоть до 1970 года занимается выпуском оружия для армии Швеции, с 1970 года — резко изменила направление, наладив выпуск строительной и садово-парковой техники, оборудования и электроинструмента. Смена деятельности позволила в разы увеличить прибыль компании, расширить границы влияния. Бензопила «Хускварна» 236 — одна из самых популярных бытовых пил данного производителя, известна и оценена далеко за пределами Швеции.

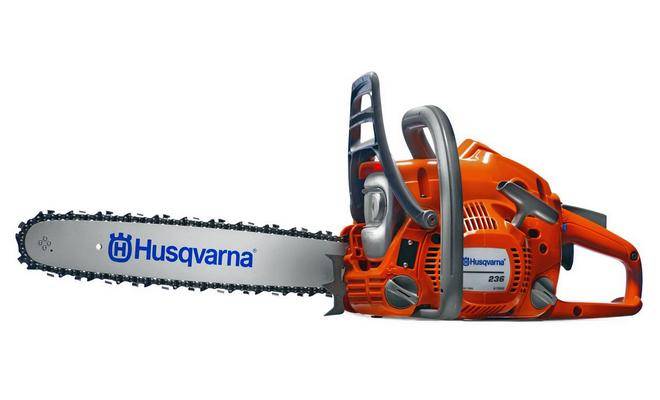

Бензопила Husqvarna 236

Бензопила “Хускварна” 236 — ТОПовая модификация, предназначена для периодических распиловочных работ: расчистка сада, резка (продольная, поперечная и косая) досок и бревен.

Комплект бензопилы Husqvarna 236:

Чехол Универсальная ключ-отвертка Руководство к бензопиле

Преимущества

Высокое качество продукции Хускварна распространяется на весь ассортимент бытовых и профессиональных бензопил.

Модель 236 во всех отношениях превосходно зарекомендовала себя:

• в работах по валке старых деревьев и заготовке дров;
• при возведении деревянных срубов;
• в монтаже деревянных элементов ландшафтного дизайна и обрезке деревьев.

Пользователи дают высокую оценку:

• отличной для своей мощностной категории производительности;
• особенностям удобного и безопасного управления;
• качественной сборке;
• взаимозаменяемости унифицированных запасных частей и расходников с однотипными фирменными моделями.

Плюсы и минусы использования Хускварна 236

Любая бензопила имеет как положительные, так и отрицательные моменты, связанные с её эксплуатацией, обслуживанием и ремонтом. Хускварна 236 не исключение. Как утверждают реальные пользователи данной пилы, она прекрасно пилит, но не очень хорошо заводится.

Мастера сервисных центров утверждают, что Хускварна 236 очень капризна в обслуживании и ремонте. Особенно это касается карбюратора, конструкция которого немного отличается от той, что была установлена на предыдущих моделях Хускварна.

На 236 установлен карбюратор фирмы Zama с ускорительным насосом, который при неправильном хранении довольно быстро выходит из строя.

Решить проблему можно при помощи замены уплотнительного кольца, которое устанавливается на поршне насоса. Ремкомплекты, в которых имеются резинки ускорительного насоса, встречаются в продаже достаточно редко и по этой причине приходится менять карбюратор полностью, что сильно увеличивает стоимость ремонта.

Сборка бензопилы 236-й модели Husqvarna очень качественная, детали корпуса хорошо подогнаны, между ними минимальные зазоры, но конструктивно пила очень неудобная. Например, для того чтобы снять карбюратор, необходимо выкрутить несколько винтов, снять рычаг управления и раскрутить заднюю рукоятку.

При необходимости проведения диагностики, ремонта, настройки карбюратора, владельцам Хускварна 236 лучше обратиться в сервисный центр. Данная модель пилы трудно диагностируется, особенно это касается проблем с карбюратором.

Топливная система и система смазки бензопилы Husqvarna 365, 372

Регулировка карбюратора подразумевает приведение двигателя в соответствие с местными условиями, например климатом, высотой над уровнем моря, качеством бензина и типом масла для 2-х тактных двигателей.

Карбюратор бензопилы Хускварна 365, 372 ХР оснащен тремя возможностями регулирования:

L = Жиклер низких оборотов. Н = Жиклер высоких оборотов. Т = Винт для регулировки холостых оборотов.

Жиклерами L и Н регулируется количество топлива, чтобы оно соответствовало потоку воздуха, подаваемого заслонкой ручки газа. Если жиклеры будут ввинчены по часовой стрелке, то смесь будет бедной (меньше топлива по отношению к количеству воздуха), и при вывинчивании жиклеров против часовой стрелки, смесь будет богаче.

Бедная смесь дает более высокие обороты, а более богатая смесь — ниже обороты. Винтом Т регулируется положение заслонки на холостых оборотах. Если винт Т поворачивать по часовой стрелке, то количество холостых оборотов будет повышаться, и если поворачивать винт против часовой стрелки, то количество оборотов будет понижаться.

Предварительная регулировка и обкатка

При проверке работы на заводе, была выполнена предварительная регулировка карбюратора. Предварительная регулировка: Н = 1 оборот, соответственно L = 1 оборот.

Чтобы детали двигателя пилы Хускварна 372, 365 XP получали достаточную смазку (обкатка) карбюратор установлен на несколько повышенное обогащение смеси топлива для первых 3-4-х часов работы. Для такой установки максимальное количество оборотов устанавливается на 6700 об/мин ниже рекомендуемого.

Если нет возможности проверить максимальное количество оборотов тахометром, то жиклер Н не должен быть установлен на смесь топлива ниже предварительной установки.

Запрещается превышать максимальное количество оборотов. Если цепь бензопилы вращается на холостом ходу, то поворотом винта Т против часовой стрелки нужно добиться ее полной остановки.

Точная регулировка карбюратора

После обкатки цепной пилы Husqvarna 365, 372 XP, необходимо осуществить точную регулировку карбюратора. Сначала нужно настроить жиклер L, затем винт холостого хода Т и после этого жиклер Н. Рекомендуется следующее максимальное количество оборотов: 12500, при холостых оборотах 700 об/мин.

Во время регулировки воздушный фильтр должен быть чистым и крышка цилиндра установлена на место. При регулировке карбюратора с загрязненным воздушным фильтром, смесь топлива будет слишком бедной, когда воздушный фильтр будет прочищен или заменен в следующий раз. Слишком бедная смесь приводит к повреждению двигателя.

Осторожно закрутите жиклеры L и Н до дна и затем выкрутите их на 1 оборот. Теперь карбюратор установлен на значения Н =1 и L =1

Запустите агрегат и дайте поработать примерно 10 минут

Запустите агрегат и дайте поработать примерно 10 минут.

Поставьте цепную пилу модели 365, 372 ХР на ровной поверхности так, чтобы пильная шина была направлена в противоположную от вас сторону, и чтобы и шина и цепь были в контакте с поверхностью.

Жиклер низких оборотов L

Найдите максимальное количество оборотов холостого хода, медленно поворачивая жиклер низких оборотов по и соответственно против часовой стрелки. Когда максимальное количество оборотов будет найдено, поверните жиклер L против часовой стрелки на 1/8 — 1/4 оборотов.

Точная настройка холостого хода винтом Т

Установка холостого хода осуществляется винтом, обозначенным буквой Т. Если необходима регулировка, то винт холостого хода Т следует поворачивать по часовой стрелке до тех пор, пока цепь не начнет вращаться. Затем поверните винт против часовой стрелки, пока цепь не будет стоять неподвижно. Правильным считается такое количество оборотов, при котором двигатель бензопилы работает ровно во всех положениях с достаточным запасом до такого количества оборотов, при котором цепь начнет вращаться.

Жиклер высоких оборотов Н

Жиклером высоких оборотов Н регулируется мощность и количество оборотов. Слишком бедная смесь на жиклере высоких оборотов дает повышенные обороты инструмента и создает риск повреждения двигателя. Дайте агрегату поработать на полном газе в течение 10 секунд. Н = 1. Затем поверните винт Н на 1/4 оборота против часовой стрелки. Н = 1 1/4.

Дайте затем мотопиле еще поработать 10 секунд и послушайте разницу звука на максимальных оборотах. Повторите процедуру с винтом регулировки Н повернутым на 1/4 оборота против часовой стрелки. Н = 1 1/2. Сейчас инструмент работает при Н ± 0, Н = +1/4 и Н = +1/2, исходя из предварительной установки. На полном газе звук двигателя будет различным для каждой установки.

Почему глохнет бензопила

Если бензопила заводится и глохнет, причины могут быть различными. Следует провести внешний осмотр перед попытками починить инструмент.

Если пила заглохла при работе, следует проверить наличие смеси масла с бензином в баке. Если топливная смесь закончилась, устройство не будет работать. В тех ситуациях, когда бензин еще остался, следует оценить качество работы инструмента до момента выключения. Возникновение посторонних звуков и последующая резкая остановка должны насторожить.

Образование нагара на электродах тоже может вызывать затруднения в работе инструмента. Следует внимательно осмотреть устройство, при необходимости очистить.

При нажатии на газ

В случаях, когда бензопила глохнет при нажатии на газ, следует проверить глушитель и топливный фильтр. Возможной причиной неполадки является нарушение герметичности топливных шлангов. В некоторых случаях помогает добавление оборотов.

Иногда проверка всех деталей не дает результата, инструмент задыхается, захлебывается при добавлении газа. Если устройство глохнет, когда человек нажимает на газ, возможна подача топлива в недостаточном для нормальной работы количестве. Такое явление возникает из-за засорения карбюратора или фильтра.

Поломка может произойти и из-за засорения пылью воздушного фильтра. Когда даешь газу, устройство прекращает работать. Не стоит устранять неполадку самостоятельно, поскольку каждая модель обладает индивидуальными характеристиками.

Вызвать неполадку может недостаточность или отсутствие смазки на цепи бензопилы. Если цепь сухая, следует прочистить каналы, через которые масло подается на шину прибора. Если же масло протекает, отмечается наличие трещин, дефектов на трубах, нужно обработать их герметиком.

Под нагрузкой

В ситуациях, когда прибор глохнет при нагрузке, проблема может быть с бензобаком или фильтрами. Проверьте качество топлива и поменяйте фильтр.

Часто пила не набирает обороты из-за того, что залитая в бензобак смесь имеет низкое октановое число. Мощности не хватает, достаточный прогрев не получается, бензопила глохнет под нагрузкой.

Часто неисправности составных частей приводят к тому, что устройство под нагрузкой глохнет. Следует проверить на наличие подсоса шланги, сальники, прокладки. Если детали неисправны, можно попытаться починить их или заменить.

В случаях, когда бензопила заводится и сразу глохнет, горючего не хватает, устройство не нагревается. Следует заправить устройство

Важно использовать подходящую смесь. Для разных моделей лучше подходят различные виды топлива. Необходимо ознакомиться с инструкцией, рекомендациями, отзывами людей, у которых прибор работает нормально

Необходимо ознакомиться с инструкцией, рекомендациями, отзывами людей, у которых прибор работает нормально

Необходимо ознакомиться с инструкцией, рекомендациями, отзывами людей, у которых прибор работает нормально.

На холостом ходу

В тех ситуациях, когда бензопила глохнет на холостых оборотах, требуется осмотреть состояние глушителя. Если деталь загрязнена, отработанные газы плохо выводятся, двигатель не может продолжать работать, останавливается.

Пила глохнет на холостом ходу и в тех случаях, когда карбюратор неправильно настроен. Новичкам лучше поручить починку специалистам, поскольку есть вероятность неправильной настройки, из-за которой инструмент не сможет работать. Для регулировки карбюратора требуется тахометр.

На больших оборотах

Если прибор глохнет на высоких оборотах, обратите внимание на состояние бензинового и воздушного фильтров, исправность топливных шлангов

Загрязненный воздушный фильтр можно промыть под теплой проточной водой

Важно тщательно просушить деталь перед ее установкой, чтобы вода не нарушила исправность инструмента

Если через топливный шланг перестает протекать жидкость, он засорился. Можно прочистить деталь или заменить на новую.

В тех случаях, когда пила глохнет на больших оборотах, но жидкость в полном объеме протекает через шланг, а воздушный фильтр чист и исправен, ищите причину поломки в топливном фильтре. Установите на его место новый или очистите.

В некоторых случаях неполадка скрывается в бензиновом насосе. При износе составной части горючее начинает протекать сквозь стенки. Если данное явление отмечается, следует установить новый насос.

При наклоне

Если пила не развивает обороты при наклоне, отключается, прекращает работать, нужно проверить уровень топлива в баке. Если он не слишком высокий, находящееся в наклонном положении устройство не снабжается достаточным количеством горючего, поскольку топливная трубка оказывается выше уровня смеси.

Сфера применения

Производитель рекомендует применять Husqvarna 240 9673260 01 для решения несложных задач. Например, это работа по уходу за садовым участком или заготовка дров для индивидуального отопления. Эта модель подойдет и для любителей активного отдыха, которым необходимо в поездках изготавливать столы и лавочки из дерева, а также напиливать дрова на костер.

Моторесурс двигателя, установленного на данную модель пилы, не позволяет применять её для ежедневной работы в режиме восьмичасового рабочего дня. Проще говоря, если этой пилой работать ежедневно, то поршневая группа, достаточно быстро износиться и потребует ремонта.

Для увеличения срока службы поршневой группы, необходимо использовать только оригинальные масла, изготовленные компанией Хускварна.

Ремонт поршневой довольно дорогостоящее занятие, и именно по этой причине, если есть необходимость работать пилой ежедневно, то лучше выбирать бензопилу из серии профессиональных или полупрофессиональных. Бензопила Хускварна 240 — бытовая модель.

Устройство и сфера применения

Для частных работ бензопила Хускварна — надежный помощником в деревообработке, валке стволов и удалении лишних сучьев. Модель отлично проявила себя при возведении деревянных срубов, устройстве элементов ландшафта из дерева.

Особенности устройства:

1. Высокое качество и прочность используемых производителем материалов.
2. Высокая точность обработки комплектующих деталей.
3. Штатный двигатель, обеспечивающий стабильные тяговые показатели.
4. Эргономичность элементов управления, удобное расположение рычагов и ручек.

1. Эффективная центробежная система очистки воздуха.
2. Специальная технология экономии топлива.
3. Очищение выхлопных газов от токсичных компонентов на 60% .
4. Эффективная система подавления вибрации: в инструмент встроена противовибрационная пружинная подвеска двигателя.

Комфортная и длительная работа без усталости возможна благодаря низкой вибрации и шуму, распределению веса между основными узлами оборудования.

Конструкция выполнена с учетом максимальной эксплуатационной безопасности. Если возникает внештатная ситуация, срабатывает тормозное устройство двойного действия, которое мгновенно останавливает двигатель. Улавливатель слетевшей цепи дополнительно страхует от травмы.

В магазинах можно найти запчасти и расходные материалы для текущего обслуживания и ремонта. Устранение основных неисправностей описано в руководстве по эксплуатации. При возникновении сложных поломок лучше обратиться в специальную мастерскую.

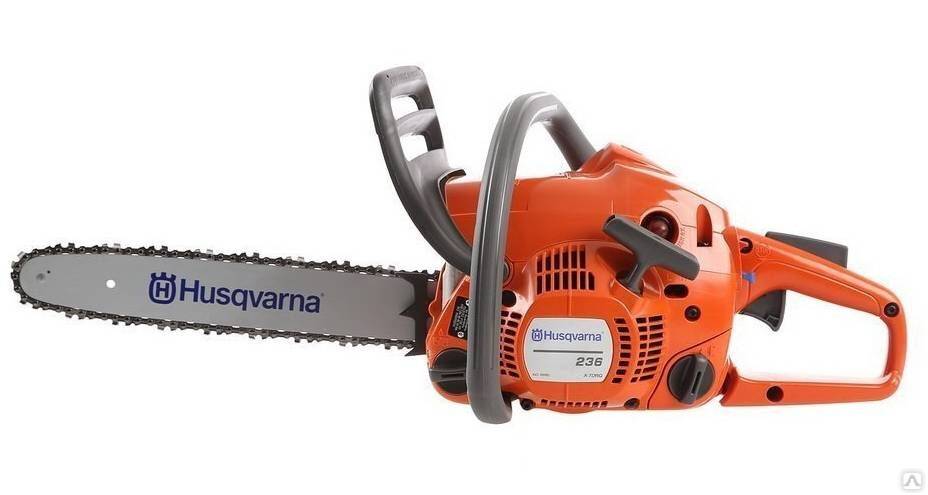

Краткий обзор бензопилы Хускварна 236

Бензиновая цепная пила Husqvarna 236 входит в ТОП лучших модификаций бренда, пользуется заслуженной популярностью, благодаря своей надежности, эргономике, легкости и отличным мощностным характеристикам. Назначение бытовой бензопилы — садово-парковые работы по обрезке сучьев и веток, крон, эффективна при распиловке бревен на дрова, может использоваться и в строительстве для распилочных работ (по дереву).

Без пильной гарнитуры бензопилы Хускварна 236 весит 4,6 кг. Используется пильная шина на 16 дюймов (40 см.) и оригинальная цепь. Силовая установка (двухтактная) обеспечивает номинальную мощность в 1,9 л. с. Двигатель оснащен системой X-Torq, которая не только снижает количество выбрасываемых бензопилой отработанных газов, но и экономит расход топлива на 20 %. Запускается пила от ручного стартера, система запуска облегчена, зажигание бесконтактного типа, карбюратор усовершенствован. Дроссельная заслонка управляется комбинированным способом. Для защиты владельца бензопилы от вредного воздействия вибрации применяются специальные демпферы. Смазка цепи производится автоматически, натяжной механизм размещен в боковой части агрегата. Безопасную работу оператору обеспечивает цепной тормоз, срабатывающий практически мгновенно в момент возникновения отдачи. Не менее важна защита для рук и цепеуловитель, защищающие оператора в случае обрыва цепи.

Преимущества выбора бензопилы Хускварна 236

Технические характеристики

Тип:	бензопила
Конструкция:	ручная
Мощность, Вт:	1400 Вт / 1.9 л. с.
Количество скоростей:	1
Шаг цепи:	3/8 дюйма
Максимальная длина шины:	40 см
Объем двигателя, куб. см:	38 куб. см
Емкость топливного бака:	0.3 л
Емкость масляного бака:	0.2 л
Функции и возможности:	антивибрация, тормоз цепи
Уровень шума:	113 дБ
Вес:	4.6 кг (без пильного аппарата)
Тормоз цепи:	есть
Ширина паза шины:	1.3 мм
Антивибрация:	есть
Длина шины, см:	40 см

Перечислим особенности цепной бензопилы Хускварна 236:

• компактные размеры;
• малый вес;
• экологичный и экономичный мотор с системой X-Torq;
• облегченный старт;
• надежность, выносливость;
• долговечность;
• наличие демпферов для гашения вибрации;
• мощность 1,9 л. с.;
• шина на 40 см, возможны вариации длины;
• ремонтопригодность, запчасти в свободном доступе;
• комбинированное управление дросселем;
• универсальный карбюратор;
• электронное зажигание;
• глушитель;
• тормозная система для цепи;
• защита для рук оператора, цепеуловитель;
• курок газа имеет клавишу блокировки;
• цепь смазывается автоматически.

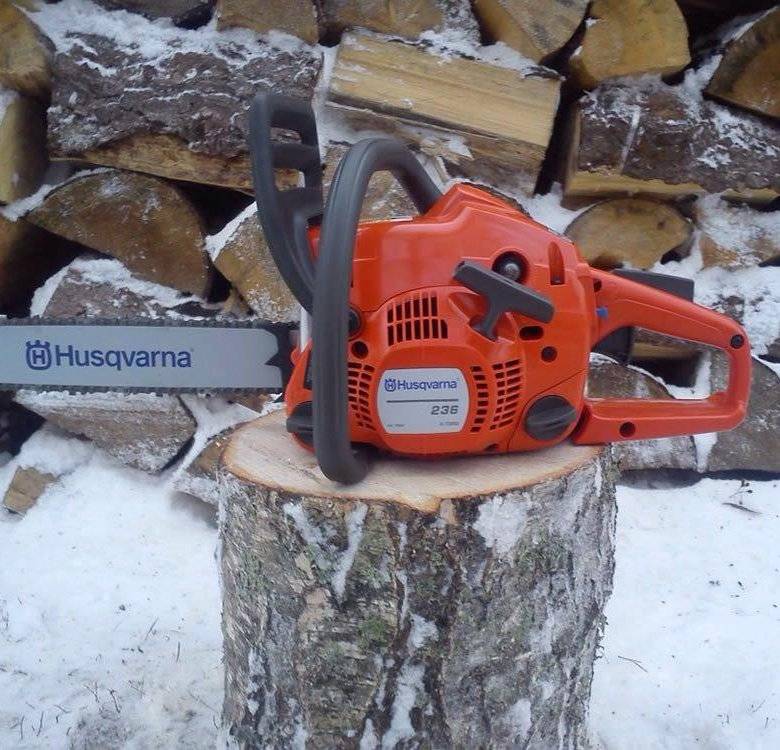

Бензопила Хускварна

Технологические особенности

Компания Хускварна старается соответствовать всем существующим стандартам защиты окружающей среды и по этой причине оснащает свои пилы современными двухтактными двигателями, сделанными с применением технологии X-Torq. Именно такой двигатель устанавливается на пилы Хускварна 236.

X-Torq

Суть системы заключается в том, что цилиндр при работе продувается при помощи чистого воздуха, в то время как на обычных двигателях продувка выполняется новой порцией топливной смеси.

технология Husqvarna X-Torq

Это решение позволяет снизить количество не сгоревшего топлива в выхлопе и сделать его более экологичным и безопасным для человека и окружающей среды.

Плюсом данной технологии является и пониженный расход топлива. К минусам можно отнести незначительную потерю мощности, по сравнению с пилами аналогичными по объему двигателя.

Праймер

Еще одна конструктивная особенность Хускварна 236, это ручной топливный насос, который называется праймер.

Насос установлен на корпусе бензопилы и предназначен для того, чтобы облегчить запуск после длительного простоя. Для того чтобы накачать топливо в главную камеру карбюратора достаточно всего пару раз нажать на праймер, после чего продолжить запуск согласно инструкции, которая имеется на корпусе бензопилы.

Комбинированное управление

Еще одна конструктивная особенность Хускварна 236, это комбинированный рычаг, при помощи которого можно управлять положением воздушной заслонки и останавливать двигатель.

Функция достаточно полезна, по заявлению производителя, она позволяет повысит стабильность работы двигателя бензопилы.

Система очистки воздуха

В конструкции Хускварна 236 используется центробежная система очистки под названием Air Injection. Она позволяет увеличить промежуток между обслуживанием воздушного фильтра, что положительно сказывается на стоимости владения бензопилой.

Сфера применения

Как и своя предшественница, Хускварна 236 предназначена для работы время от времени в облегченных условиях. Она прекрасно справиться с обрезкой сучьев на садовом участке или с ежегодной заготовкой дров для мангала или бани. Бензопилу лучше не использовать как профессиональный инструмент, т. к. её ресурс на это не рассчитан, соответственно, она быстро его истратит и потребуется капитальный ремонт.

Для того чтобы увеличить срок службы бензопилы, внимательно ознакомьтесь с инструкцией, которую производитель поставляет с пилами в любой комплектации.

Также у пилы недостаточно мощности для решения задач, с которыми под силу справится профессиональным моделям бензопил Хускварна.

Конструкция пилы, её вес и технические характеристики не рассчитаны на коммерческое использование, но многие это не учитывают и считают, что пила должна служить верой и правдой, бесконечно. Поверьте, чудес не бывает, если вам необходимо работать ежедневно по 6-8 часов, то лучше выбрать более мощные пилы, разработанные именно для этих целей.

Данная модель пользуется популярностью у строителей, для подрезки бруса, досок, брусков. Благодаря малому весу бензопилу применяют при проведении работ на высоте, например, при строительстве крыш или подрезке крон деревьев.

Ниже представлен видео обзор с сайта ютуб, в котором рассказано о назначении 236-й Хускварны, её конструктивных особенностях, плюсах и минусах.

Эксплуатационные достоинства этой модели

В первую очередь следует отметить:

• отличное качество используемых материалов и высокую точность обработки комплектующих деталей;
• стабильные тяговые характеристики штатного двигателя;
• эргономичную конфигурацию ручек и удобное расположение элементов управления.

Несмотря на бюджетную стоимость в конструкции бензопилы использованы фирменные конструкторские наработки.

• Модель укомплектована эффективной системой центробежной очистки воздуха Air Injection.
• Технология X-Torq снижает расход топлива в среднем на 20% и с параллельной 60%-й очисткой выхлопных газов от токсических компонентов.
• В конструкции пилы использованы преимущества эффективной противовибрационной пружинной подвески двигателя типа LowVib.
• Отсутствие вибрации на корпусе способствует снижению усталости, сохранению полноценной работоспособности пользователя на протяжении всего цикла распиловочных работ.

Регулировка карбюратора бензопилы

Карбюраторы большинства бензопил имеет три винта для регулировки:

• L – винт жиклера для регулировки низких оборотов
• H – винт жиклера для регулировки высоких оборотов
• Винт — Т у Партнёра и Хускварны (у Штиля LA ) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная настройка бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам. тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек. затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

Бензопила многими рассматривается в качестве идеального и незаменимого помощника. Ведь с ее помощью можно выполнять все работы, которые ранее помогал делать топор, при этом не тратить много сил и времени. Именно поэтому практически у каждого домашнего умельца такой инструмент имеется в арсенале.

Конструкция рассматриваемых агрегатов не так уж и сложна

А это означает, что починить инструмент сможет каждый умелец, принимая во внимание советы специалистов. Мы же рассмотрим, в какой последовательности осуществляется регулировка карбюратора Хускварна 236 своими руками
