Поршневой жидкостной насос

Достоинства и недостатки

Аксиально-поршневой гидромотор и гидравлический насос данного типа при сравнении с радиальными и паровыми устройствами отличаются следующими достоинствами:

  • При достаточно компактных размерах и небольшом весе такие устройства обладают внушительной мощностью и достойной производительностью.
  • За счет компактных размеров и небольшого веса насосы, относящиеся к аксиально-поршневому типу, при работе создают небольшой момент инерции.
  • Частоту вращения выходного вала аксиально-поршневого гидромотора регулировать очень легко.
  • Данные устройства эффективно функционируют даже при достаточно высоком давлении рабочей среды и при этом создают соответствующий крутящий момент выходного вала.
  • В таких установках можно изменять объем рабочей камеры, чего не удается достичь при использовании гидронасосов и гидромоторов радиально-поршневых.
  • Частота, с которой вращается выходной вал гидромоторов данного типа, в зависимости от модели может находиться в диапазоне 500–4000 об/мин.
  • В отличие от насосов радиально-поршневых, которые могут работать при давлении рабочей жидкости, не превышающем значение 30 мПа, аксиальные установки способны функционировать при давлении, доходящем до 35–40 мПа. При этом потери величины такого давления будут составлять всего 3–5%.
  • Поскольку поршни аксиальных насосов устанавливаются в рабочих камерах с минимальными зазорами, достигается высокая герметичность таких установок.
  • При использовании насосов данного типа можно регулировать как направление подачи, так и давление рабочей жидкости.

Регулируемый аксиально-поршневой гидромотор применяется на погрузчиках, экскаваторах и автокранах

Как и у любых других технических устройств, у аксиально-поршневых насосов есть недостатки:

  • Такие насосы стоят достаточно дорого.
  • Сложность конструктивной схемы значительно затрудняет ремонт аксиально-поршневых гидронасосов.
  • Из-за не слишком высокой надежности эксплуатировать гидравлические механизмы данного типа следует только согласно инструкции, иначе можно столкнуться не только с невысокой эффективностью работы такого устройства, но и с его частыми поломками.
  • При использовании насосного оборудования данного типа жидкость в гидравлическую систему подается с большой пульсацией и, соответственно, расходуется неравномерно.
  • Из-за высокой пульсации, характерной для функционирования таких насосов, гидравлика, которой оснащена трубопроводная система, может работать некорректно.
  • Гидравлические механизмы аксиально-поршневого типа очень критично реагируют на загрязненную рабочую среду, поэтому использовать их можно только с фильтрами, размер ячеек которых не превышает 10 мкм.
  • Аксиально-поршневые гидравлические устройства из-за особенностей своей конструкции издают при работе значительно больше шума, чем модели насосов и гидравлических моторов пластинчатого и шестеренного типа.

К аксиально-поршневому типу, как упомянуто выше, могут относиться не только гидравлические насосы, но и гидромоторы. Принцип работы гидромотора практически идентичен принципу действия аксиально-поршневого насоса. Основная разница состоит в том, что совершается такая работа в обратной последовательности: в устройство под определенным давлением подается жидкость, которая и заставляет двигаться поршни гидромотора, приводящие во вращение его выходной вал.

Популярные публикации:

Ремонт насоса КО-503 • Главная • О нас • Статьи Насос КО-503 устанавливается на ваккумные…

Устройство и принцип работы циркуляционного насосаЕсли не знать, в чем заключается принцип работы циркуляционного насоса,…

Как выбрать насос для бассейна: сравнительный обзор различных видов агрегатовВы хотите обустроить собственный бассейн, сотворив…

Простейший насос из пластиковых бутылокПростую помпу для перекачки жидкости буквально за несколько минут можно изготовить…

Гидронасосы сегодня нашли широкое применение в самых различных отраслях: от домашнего хозяйства до машиностроения. Благодаря своим высоким эксплуатационным характеристикам они используются для обеспечения водоснабжения частных и многоквартирных домов, подачи топлива в оборудовании на предприятиях промышленности и космических станциях. К наиболее распространенным относят аксиальные гидронасосы поршневого типа.

Читать также: Как поставить циркуляционный насос без сварки

Принцип работы поршневого насоса

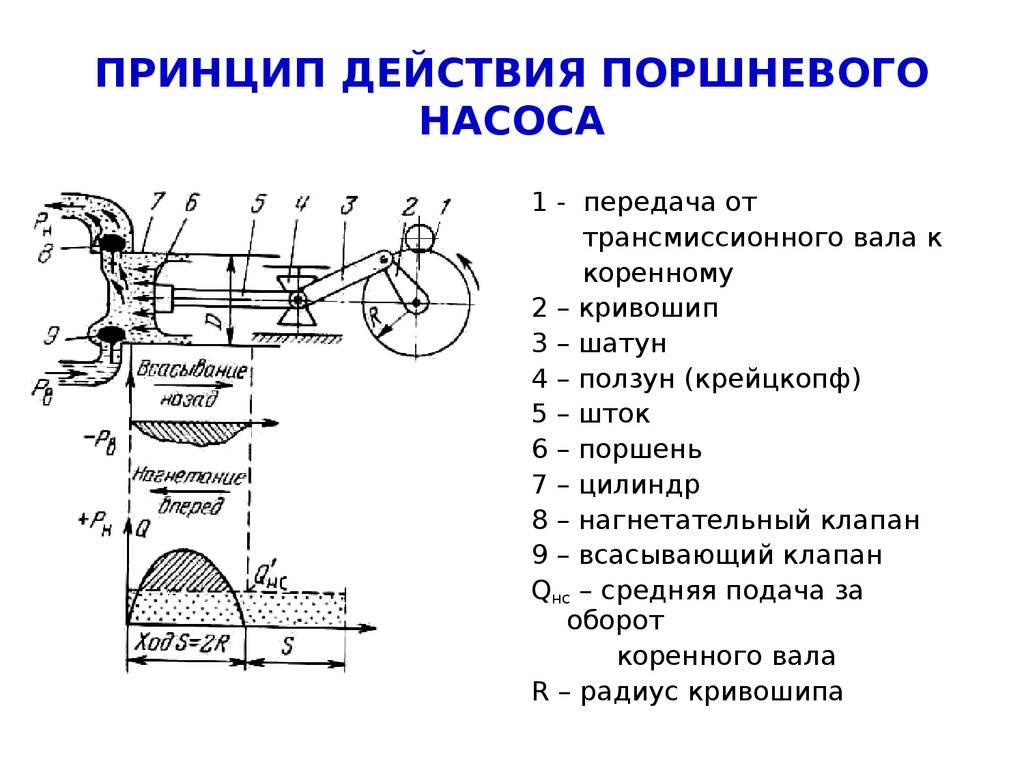

Поршневой насос работает по принципу принудительного вытеснения. Поршневой насос состоит из поршня, который движется вперед-назад в цилиндре.

Поршень соединен с коленчатым валом с помощью шатуна. Поршень движется, когда шатун перемещается благодаря движению коленчатого вала. Коленчатый вал соединяется с двигателем, который вращает его.

Цилиндр насоса соединен с всасывающей и нагнетательной трубами с всасывающим клапаном и нагнетательным клапаном. Всасывающий и нагнетательный клапаны действуют как обратные клапаны, которые позволяют потоку жидкости течь в одном направлении. Жидкость всасывается в цилиндр через впускной клапан. Жидкость выходит из цилиндра насоса через выпускной клапан.

Поршневой насос работает следующим образом:

Работа поршневого насоса

Как видно из приведенной выше схемы, когда коленчатый вал находится в положении А, поршень занимает крайнее левое положение внутри цилиндра. При вращении коленчатого вала от A до C (θ = от 0 ° до 180 °) поршень в цилиндре перемещается в крайнюю правую сторону.

Во время правостороннего движения поршня внутри цилиндра создается частичный вакуум. Однако атмосферное давление действует на поверхность жидкости в картере, и это давление выше, чем давление в цилиндре.

Из-за разницы внутреннего давления в цилиндре и давления в картере насос всасывает жидкость из картера во всасывающую трубу.

Жидкость открывает впускной клапан насоса и начинает поступать в цилиндр. По завершении процесса всасывания коленчатый вал поворачивается от C до A (θ = 180° до θ = 360°), и поршень также перемещается из правого положения цилиндра в левое.

Когда поршень внутри цилиндра перемещается влево, он уменьшает объем цилиндра. По этой причине внутреннее давление жидкости в цилиндре становится выше атмосферного давления.

Когда поршень давит на жидкость и внутреннее давление в цилиндре становится выше атмосферного, впускной клапан закрывается, а выпускной клапан открывается, и жидкость поступает в напорный трубопровод и подается в нужное место.

Водоструйные насосы

Принцип действия водоструйного насоса или гидро элеватора основан на передаче кинетической энергии рабочей жидкостью перекачиваемой жидкости. Рабочая (вспомогательная) жидкость обладает большим запасом энергии по сравнению с запасом энергии перекачиваемой жидкости. Перекачка происходит за счет действия одно го потока жидкости с большим запасом энергии, на другой без каких-либо промежуточных механизмов. Установка гидроэлеватора состоит из вспомогательного (питательного) насоса 1, подающего трубопровода 2, гидроэлеватора 3, всасывающего трубопровода 4, напорного трубопровода 5. Вода под большим давлением проходит суживающийся насадок гидроэлеватора 3.

Вследствие резкого увеличения скорости в сужения насадка гидроэлеватора давление р в камере смешения падает и становится меньше атмосферного. Под действием атмосферного давления жидкость из резервуара

Поршневой насос для воды используется для выкачки жидкости из скважин и колодцев, глубина которых не превышает 10 м. Такое устройство значительно превосходит центробежные модели в плане требуемых затрат электроэнергии и по своей продуктивности.

Кроме того, на небольших дачных участках, где источники воды находятся сильно далеко от электросети, выгоднее использовать ручные поршневые насосы.

Как работает гидромотор

Принцип действия гидравлического мотора прост и соответствует требованиям надежности к этому механизму. При работе гидромотора происходит преобразование энергии жидкости (подача рабочей жидкости под давлением) в механическую энергию (съем с вала крутящего момента). Сам процесс описывается, как периодическое заполнение рабочей камеры жидкостью при дальнейшем её вытеснении. Слив происходит с потерей давления, что позволяет получить полезный перепад давления, который и трансформируется в механическую энергию.

Преимущество, которым обладают гидромоторы обусловлено широким диапазоном регулирования частоты вращения. Так при использовании гидрораспределителя или других средств, регулирующих движение вала, можно добиться показателей 30-40 об/мин, а гидромоторы специального исполнения позволяют задать параметры 1-4 об/мин.

По конструктивным особенностям гидромоторы подразделяются на следующие типы:

  • Шестеренные;
  • Пластинчатые;
  • Радиально-поршневые;
  • Аксиально-поршневые;

Принцип действия шестеренных гидромоторов

Шестеренные гидромоторы работают по принципу подачи давления жидкости на шестерни с неуравновешенными зубьями, что придает им вращение. Преимущество данного типа гидравлического мотора заключается в простоте конструкции и возможности достижения частоты вращения до 10000 об/мин (специальное исполнение). Обычная частота вращения достигает 5000 об/мин при установленном давлении рабочей жидкости — 200 bar. К недостаткам шестеренного гидромотора относится низкий коэффициент полезного действия, который не превышает значения 0,9.

Пластинчатые гидромоторы

В пластинчатых гидромоторах рабочие камеры образуются вытеснителями, пластинами расположенными на роторе. Для герметичности камер применяются пружины под пластинами, обеспечивая их постоянное прижимное усилие к стенкам статора. Ось ротора смещена относительно оси статора и при подаче рабочей жидкости объем камеры всасывания увеличивается, а объем камеры, из которой происходит нагнетание, уменьшается. К недостаткам механизмов подобного типа относят низкую ремонтопригодность и невозможность эксплуатации агрегата при низких температурах (залипание пластин).

Радиально-поршневые гидромоторы

Радиально-поршневые гидромоторы применяются при относительно высоком давлении рабочей жидкости (от 10 мПа). Камерами в гидромоторе являются цилиндры, расположенные радиально, соответственно роль вытеснителей играют поршни. Под воздействием высокого давления рабочие камеры приводят в движение вал мотора. Механизм распределения на валу поочередно соединяет камеры с линиями давления и слива рабочей жидкости.

Аксиально-поршневые гидромоторы

Аксиально-поршневые гидромоторы работают по уже известному принципу — рабочие камеры, это цилиндры, аксиально расположенные относительно оси ротора, а вытеснители — поршни. Цилиндры располагаются вокруг оси вращения или под небольшим углом к ней. Во время вращения вала вращаются и блоки цилиндров. При выдвижении поршней из цилиндров происходит всасывание жидкости, а при обратном движении поршней осуществляется нагнетание.

Основные неисправности гидромоторов

Практически все виды неисправностей в гидромоторах относятся к механическим повреждениям и износу деталей участвующих в передаче крутящего момента. Образование задиров, повышенный износ, разрушение уплотнений — все это ведет к замедленной работе механизма и потери мощности агрегата. Обнаружение неисправности и ремонт гидродвигателей осуществляется в специализированных мастерских, обладающих необходимым инструментарием и диагностическим оборудованием.

Горячая линия (ремонт, комплектующие): +7 (495) 660-04-23

РЕМОНТ И ОБСЛУЖИВАНИЕ ЛЮБОЙ ГИДРАВЛИКИ

Плунжерный насос: принцип работы, типы и применение

Старое насосное оборудование, предназначенное для перекачки воды, постепенно устраняется из домашней обстановки и производственных условий. Теперь вместо традиционного поршневого устройства используется плунжерный насос, направленный на смешивание различных компонентов жидкости и правильно их дозирующих. Часто даже в бытовых условиях возникает потребность в создании раствора из нескольких жидких компонентов. В таких случаях механизм будет отличным помощником.

Особенности конструкции и принцип действия

Фирменный плунжерный насос

По своим особенностям устройство относят к классу гидравлических механизмов. Все эти конструкции подразделяются на объемные и необъемные и являются разновидностью поршневых агрегатов. Единственным отличием насосов является установленный во внутрь цилиндрический поршень для работы, называемый плунжером. В процессе работы металлический стержень не имеет контакта со стенками корпуса насоса. В этих инструментах дозировочного типа плунжеры соответствуют качествам прочности, долговечности и герметичности.

Работоспособность установки основывается на движении цилиндрического поршня (плунжера). Если этот механизм поступательно двигается в правую сторону, давление снижается в механизме, в то время, когда его показатели во всасывающей трубе сохраняются на должном уровне. Если плунжер направляется в противоположную сторону — происходит обратный процесс действия.

Важно! Если происходит смена уровней давления плунжерного механизма, возможно появление пульсирующих движений, что небезопасно для дальнейшей работоспособности конструкции. Для этих случаев характерно устранение проблемы

Разновидности плунжерных насосов и их характеристика

Каждое насосное оборудование для воды разделяется на типы, благодаря которым использование агрегатов становится более удобным, а особенность действия практичной. Доказано, что водные плунжерные насосы действуют на подобие поршневого агрегата, поэтому их разновидности могут быть схожими. По конструкционным особенностям водный насос подразделяют на:

Конструкция плунжерного насоса чертеж

  • горизонтальный;
  • вертикальный;
  • многоплуженный или одноплуженный;
  • по типу управления: автоматические или ручные;
  • с обогревом и без;
  • многоцилиндрованные и с одним цилиндром;
  • с герметиком на цилиндрах.

Теперь по порядку рассмотрим принцип конструкции перечисленных разновидностей.

В плунжерных установках горизонтального действия, рабочим механизмом служит пускательный клапан, который не требует специальной обработки цилиндра, как это случается в насосе традиционного поршневого типа. Конструкция уплотнена при помощи сальника, за счет чего увеличивается функциональность цилиндра.

В вертикальном типе жидкостного насоса рабочим механизмом служит пустотельный стакан. Конструкция подвержена длительной работе из-за установленного уплотнителя. В случае разбалтывания механизма его легко подтягивают, а при необходимости проводят замену сальника. Его применение сосредоточено в рабочих отраслях.

Присутствие рубашки обогрева необходимо для действия охлаждения системы. Это позволяет осуществлять работу таким насосом непрерывно, при отсутствии подобной функции рекомендуется для жидкостного агрегата составлять индивидуальный режим работы.

Промышленный плунжерный насос

Многоплунжерные насосы отличаются от одноплунжерных количеством вращательных механизмов, если в одиночном насосе присутствует всего один стержень, то во втором их насчитывается более трех.

Плунжерный жидкостный насос может быть оснащен автоматической или ручной комплектацией. От этого зависит каким будет принцип управления установкой. Также устройство различают по количеству цилиндров и присутствие герметичного слоя на них.

Внимание! Дозирующий насос должен отвечать всем характеристикам, которые указаны по отношению к нему в паспорте. В противном случае, установка считается неработоспособной

При обнаружении в насосе неполадок, обязательно прекратите его использование

При обнаружении в насосе неполадок, обязательно прекратите его использование.

Сфера использования плунжерных насосов и их назначение

На сегодняшний день, насос поршневого типа (плунжерный) широкого действия, применяется во всех промышленных сферах и для определенных бытовых целей. Некоторые установки предназначены для откачивания агрессивных загрязнений и жидкостей. Отдельные агрегаты специализируются на перекачивании воды в технических агрегатах и участвуют в системе охлаждения.

Устройство и принцип действия поршневых насосов

Поршневым насосом называется возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней. По количеству поршней эти насосы разделяются на однопоршневые, двухпоршневые, трехпоршневые и многопоршневые. По числу циклов нагнетания и всасывания за один двойной ход поршня различают насосы одностороннего действия, двустороннего действия и дифференциальные.

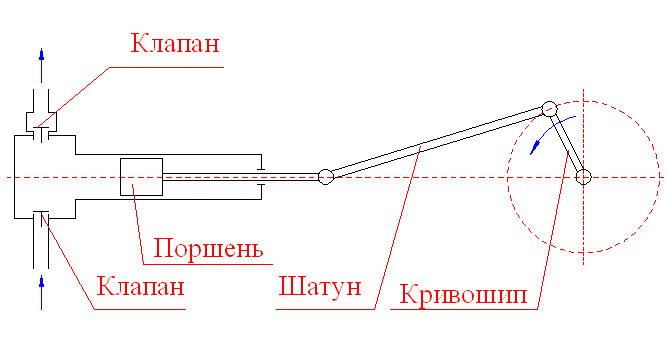

Схема однопоршневого насоса одностороннего действия представлена на

рис. 3.1.

При движении поршня вправо в левой полости цилиндра и в рабочей камере создается разрежение. За счет разрежения верхний нагнетательный клапан Кн прижимается к седлу, а нижний всасывающий клапан Кв приподнимается, и в создавшийся зазор по всасывающей трубе засасывается жидкость из источника в рабочую камеру. При движении поршня влево в рабочей камере создается повышенное давление, под действием которого всасывающий клапан Кв закрывается, а нагнетательный клапан Кн приподнимается, и жидкость вытесняется из цилиндра в напорный трубопровод.

При многократном возвратно-поступательном движении поршня вода перемещается по всасывающей трубе через цилиндр насоса в нагнетательную трубу и дальше к месту потребления. При этом подача жидкости в нагнетательную линию оказывается неравномерной, что является существенным недостатком насосов одностороннего действия. Для устранения этого недостатка применяются насосы двустороннего действия.

На рис. 3.2 представлена схема насоса двустороннего действия (с двумя рабочими камерами). Процесс всасывания в одной камере идет одновременно с процессом нагнетания в другой.

Для обеспечения равномерности подачи применяются дифференциальные насосы (поршневые и плунжерные). На рис. 3.3 показана схема дифференциального насоса с диаметрами поршней D1 и D2. На всасывающей стороне он работает как насос одностороннего действия, на нагнетательной стороне – как насос двустороннего действия. Его отличительной особенностью является то, что за один оборот вала кривошипа он производит всасывание за один ход поршня, а нагнетание жидкости – в течение обоих ходов поршня, вытесняя ее поочередно из камер А и Б в нагнетательный трубопровод.

По направлению оси движения рабочих органов поршневые (плунжерные) насосы могут быть горизонтальными и вертикальными.

Основные понятия, применяющиеся в теории насосов

На рис. 3.4 показана схема насосной установки, состоящей из насосного агрегата 1, в состав которого входят насос и двигатель (на схеме двигатель не показан), всасывающей трубы 2 и напорного трубопровода 3, отводящего из насоса жидкость к месту назначения.

В нижней части всасывающей трубы имеется сетка 4, предохраняющая всасывающую трубу от попадания посторонних предметов и обратный клапан, необходимый для заливки насоса жидкостью перед пуском (в лопастных насосах) и предупреждающий обратное движение жидкости в случае остановки насоса.

В теории насосов применяется ряд терминов и определений, относящихся к насосам всех типов, в том числе и к поршневым насосам.

В работающем насосе жидкости сообщается дополнительная энергия, которая расходуется на преодоление сопротивлений в напорном трубопроводе и на подъем жидкости в резервуар. Вертикальное расстояние hвс от свободной поверхности водоема до центра насоса называется вакуумметрической высотой всасывания. Потери энергии во всасывающем трубопроводе называются потерями при всасывании Вертикальное расстояние hн от центра насоса до уровня воды в резервуаре называется геодезической высотой нагнетания. Потери энергии в напорной линии называются потерями при нагнетании. Сумма геодезических высот hвс + hн, сложенная с суммой потерь энергии в системе, называется напором насосаН:

Напор, развиваемый насосом, представляет собой количество энергии, сообщаемое насосом единице массы перекачиваемой жидкости. Напор измеряется в метрах столба перекачиваемой жидкости или в единицах давления.

Напор, развиваемый работающим насосом, можно определить также по формуле (7.9) с использованием показаний вакуумметра и манометра, которыми обычно оборудуются насосные установки (рис. 3.4):

hм – показание манометра, выраженное в метрах столба перекачиваемой жидкости;

hв – показание вакуумметра, выраженное в метрах столба перекачиваемой жидкости;

Δh – вертикальное расстояние между точками присоединения манометра и вакуумметра, м;

wн, wв – скорости в нагнетательной и всасывающей линиях (в местах присоединения манометра и вакуумметра), м/с;

Одним из основных технических показателей насоса является также давление насоса р:

Напор насоса Н и давление насоса р связаны между собой зависимостью

Как происходит дозирование топлива. Электромагнитный клапан высокого давления

Электромагнитный клапан (клапан установки момента начала впрыска) состоит из таких элементов:

  1. седло клапана;
  2. направление закрытия клапана;
  3. игла клапана;
  4. якорь электромагнита;
  5. катушка;
  6. электромагнит;

За цикловую подачу и дозирование топлива отвечает указанный электромагнитный клапан. Указанный клапан высокого давления встроен в контур высокого давления ТНВД. В самом начале впрыска на катушку электромагнита (5) подается напряжение по сигналу блока управления. Якорь (4) осуществляет перемещение иглы (3) путем прижима последней к седлу (1).

Когда игла плотно прижата к седлу, тогда топливо не поступает. Давление топлива в контуре по этой причине быстро растет. Это позволяет открыть соответствующую форсунку. Когда нужное количество топлива оказалось в камере сгорания двигателя, тогда напряжение на катушке электромагнита (5) пропадает. Происходит открытие электромагнитного клапана высокого давления, что влечет за собой снижение давления в контуре. Понижение давления вызывает закрытие топливной форсунки и прекращение впрыска.

Вся та точность, с которой осуществляется данный процесс, напрямую зависит от электромагнитного клапана. Если попытаться объяснить еще подробнее, то от момента окончания работы клапана. Этот момент исключительно определяется отсутствием или наличием напряжения на катушке электромагнитного клапана.

Избытки нагнетаемого топливо, которое продолжает нагнетаться до момента прохождения роликом плунжера верхней точки профиля кулачка, осуществляют движение по особому каналу. Окончанием пути для горючего становится пространство за аккумулирующей мембраной. В контуре низкого давления имеют место скачки от высокого давления, которые демпфирует аккумулирующая мембрана. Дополнительным является то, что данное пространство сохраняет (аккумулирует) накопленное топливо для наполнения перед следующим впрыском.

Остановка двигателя осуществляется при помощи электромагнитного клапана. Дело в том, что клапан полностью блокирует нагнетание топлива под высоким давлением. Такое решение полностью исключает необходимость в дополнительном остановочном клапане, который применяется в распределительных ТНВД, где осуществляется управление регулирующей кромкой.

Нерегулируемые пластинчатые насосы

В нерегулируемых насосах отсутствует возможность изменения рабочего объема. Подачу таких насосов можно регулировать путем изменения частоты вращения приводного двигателя или использовать дроссельное регулирование гидропривода.

//www.youtube.com/embed/P_cCwSbwusA

Устройство пластинчатого насоса двукратного действия

Внутренняя поверхность статора 1 имеет овальную форму. Ротор 2 установлен соосно статору. В пазах 3 ротора установлены пластины 4, которые могут свободно перемещаться внутри пазов. При вращении ротора пластины за счет центробежной силы пластины прижимаются к поверхности статора образуя рабочие камеры. В связи с тем, что внутренняя поверхность статора имеет овальную форму при вращении ротора объем рабочих камер будет изменяться. В зонах 6 и 7 увеличения объема камеры выполнено отверстие для всасывания рабочей жидкости, в зонах 5 и 8 уменьшения объема камеры – отверстие для нагнетания.

В насосах двойного действия устанавливается четное число пластин (не менее 8).

Расчет рабочего объема пластинчатого насоса двойного действия

Рабочий объем насоса определяется минимальным Rc1 и максимальным радиусами Rc2 внутренней поверхности статора, толщиной ∆ и количеством z пластин, а также углом их наклона ξ.

Вычислить рабочий объем насоса двойного действия можно по формуле:

Подача пластинчатого насоса

Подача объемного насоса – это произведение его рабочего объема на частоту вращения приводного двигателя.

Q = V · n

Принцип работы пластинчатого насоса однократного действия

Пластинчатый насос однократного действия показан на рисунке.

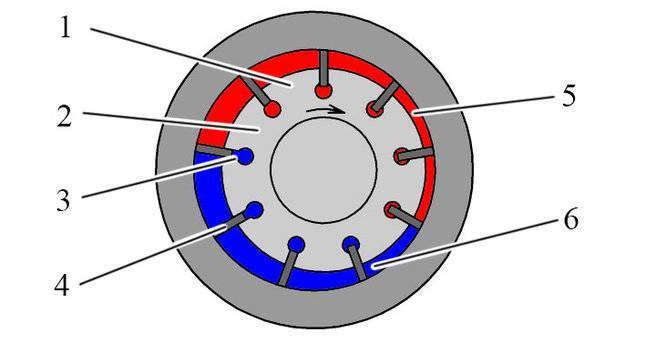

Ротор 1 установлен в статоре 2 с эксцентриситетом. В роторе 1 в радиальном направлении выполнены пазы 3, в которых установлены подвижные пластины 4. При вращении ротора пластины под действием центробежной силы прижимаются к цилиндрической поверхности статора. За счет эксцентриситета между осями вращения ротора и статора обеспечивается изменение объемов рабочих камер.

В зоне 6 увеличения объема камеры происходит всасывание рабочей жидкости, зоне 5 уменьшения – нагнетание.

В насосах одинарного действия используется нечетное число пластин (не менее 3).

Расчет рабочего объема пластинчатого насоса одинарного действия

Рабочий объем насоса зависит от радиусов ротора r статора R и эксцентриситета e.

Эти величины связаны зависимостью:

e = R – r – a

где a – минимальный зазор между ротором и статором.

Максимальный рабочий объем пластинчатого насоса одинарного действия можно определить по формуле:

Если полости под пластин при их выдвижении соединяются с линией всасывания, а при задвижении – с линией нагнетания, то рабочий объем такого насоса можно определить по формуле:

∆ – толщина пластин z – количество пластин b – ширина статора

Для точного определения объема рабочей камеры необходимо учесть закон перемещения пластин в роторе во время его вращения. Уточненная формула для определения рабочего объема однократного пластинчатого насоса выглядит следующим образом:

Значение коэффициента k будет зависеть от количества пластин в насосе.

В пластинчатых насосах однократного действия нагрузки неравномерны, сила давления действует на ротор только со стороны полости нагнетания. По этой причине насосы однократного действия предназначены для работы на давлении до 12 МПа. Эта проблема устранена в насосах двойного действия, где действие сил давления на ротор уравновешено.

Ручные гидравлические насосы НРГ

Гидронасосы НРГ очень надежные устройства и весьма распространены у нас в России так как производятся здесь же.  Линейка НРГ насосов содержит устройства с распределителями. В конце обозначения таких инструментов обычно ставится буква «Р». Эта буква означает что инструмент может работать с гидроустройствами двустороннего действия.  Рассмотрим несколько моделей НРГ гидронасосов ручного типа:

Насосы НРГ

  • Модель нрг-7020Р. Создает максимальное давление в 700 бар. И имеет номинальный объем бака 2 литра. В комплекте идет гидрораспределитель который позволяет работать с устройствами как одностороннего, так и двустороннего действия.
  • Модель нрг-7007. Также создает давление в 700 бар. Номинальный объем бака 0,7 литра. Достоинствами этой модели является присутствие предохранительного клапана, усилие на рукоятке минимально, и две ступени подачи масла. Данный инструмент предназначен для гидроинструмента одностороннего действия, с пружинным возвратом штока.
  • Модель нрг-67016Р.  Номинальный объем бака равен 14 литрам. Усилие на рукоять 55 кг. Давление максимум 4Мпа. Производительность 115 куб см. Весит такое устройство целых 30 кг и весьма габаритно. Подойдет для небольшого автосервиса.

Струйные типы насосов

Предназначены для работы со всеми типами жидкостей. Струйные насосы могут устанавливаться вертикально или горизонтально. В конструкции агрегатов предусмотрено несколько входов, которые используются для всасывания постоянного потока жидкости с использованием давления для создания подъемной силы. Давление на всасывании и скорости жидкости обеспечивают выталкивание жидкости из источника, транспортируя ее в конечную точку.

Струйный насос или инжектор объединяет в себе функции струйного и центробежного устройства. Конструктивно наличие части центробежного насоса в составе струйного специально разработана для работы в сочетании с инжектором. Сам инжектор увеличивает давление центробежного насоса примерно на 60 процентов, обеспечивая нужное давление. Струйные насосы превосходят центробежные именно благодаря своей способности повышать давление.

В зависимости от глубины скважины определяют принцип работы оборудования. Так, для использования в неглубокой скважине дна труба соединяется со входом скважины и проходит вниз в источник с жидкостью. Если же нужно выкачать воду из более глубокого источника, нужно два канала для воды. Один используется для вытеснения воды, второй – для промывочной воды. Струйные насосы для глубоких скважин бывают однотрубные и двухтрубные.

Для работы всех струйных насосов действует универсальное правило: должен быть обратный клапан внизу всасывающей трубы. Такая система исключает попадание воды обратно в колодец при выключенном положении оборудования. Многие струйные насосы являются самовсасывающими, поэтому способны поддерживать достаточный уровень вакуума для всасывания жидкости.

При выборе струйного насоса обязательно учитывается тип перекачиваемой жидкости. От него зависит скорость потока. Например, в скважинах с примесями твердых частиц лучше применять агрегат с кольцевым соплом. Струйные насосы могут быть изготовлены из высокопрочных видов пластика, стали, нержавеющей стали. Если вы выбираете материалы, поддающиеся коррозии, обязательно нужно обеспечить антикоррозийную защиту.

Вал и подшипники

Какой бы вид колеса не применялся, он закреплен на вращающемся валу. Вал должен быть закреплен в корпусе подшипниками одним из 2 способов:

  1. Консольно
  2. Симметрично

Консольное закрепление

При консольном укреплении вала, рабочее колесо закреплено на одном конце, а подшипники на другом.

Такая конструкция располагает всасывающее и напорное отверстие перпендикулярно друг другу, а всасывающее отверстие – прямо перед центром колеса.

Такие насосы называются насосы с торцевым всасыванием. Они широко распространены из-за своей дешевизны и простоты производства, но они имеют один недостаток, связанный с путём движения жидкости.

Во время работы насоса, создается зона с низким давлением во всасывающем отверстии.

Есть зона повышенного давления на выходе из колеса, из которого жидкость, получившая энергию, попадает в спиральный кожух.

Жидкость течет к задней пластине в открытых и полуоткрытых колесах, что полностью разрушает баланс давлений. В результате возникает осевая сила или нагрузка – выталкивающая колесо к всасывающему отверстию.

Это можно компенсировать, устанавливая сильные подшипники или просверлив дырки в пластине колеса для выравнивания давлений. Но это не эффективные способы.

Симметричное крепление

Более действенное решение – расположение вала на подшипниках с двух сторон. Это называется симметричной конструкцией.

Поддержку вала улучшает не только расположения подшипников с двух сторон, но и возможность использовать симметрические закрытые колеса с двойным всасыванием.

Поскольку есть такие же зоны с высоким и низким давлением на обеих сторонах колеса, это успешно устраняет нагрузочные силы, благодаря балансу давлений. Так же эта конструкция имеет иное преимущество. Всасывающее и напорное отверстия расположены параллельно друг другу на противоположных сторонах насоса, и корпус разделён по оси.

Просто открутив болты и сняв крышку, обслуживающий техник может добраться до вращающейся части насоса внутри него без извлечения всего насоса из системы.

Благодаря раздельной осевой конструкции, насосы в симметричном расположении подшипников называют насосами с разборным корпусом.

Всё это, конечно же, очень весомые причины для того чтобы установить в своей шахте такой насос прямо сейчас. Но есть некоторые недостатки. Потому что обслуживающие операции и требования к уплотнению более сложные для насосов с разборным корпусом, чем для насосов с торцевым всасыванием. Они так же более дорогие.
