Полиспасты. назначение и устройство

Расчет полиспаста

Для сгибания и разгибания каната к его сбегающей ветви необходимо приложить дополнительную силу W, которая зависит от размеров и конструкции каната и блока, а также от натяжения каната. Ее можно определить из уравнения моментов сил относительно оси блока без учета сил трения в опоре блока:

где R = D/2 — радиус ручья блока; q — коэффициент жесткости (его значение определяют экспериментально). Уравнение моментов всех действующих сил относительно оси блока (рис. 1, а) имеет вид:

где N — нагрузка на ось блока, равная геометрической сумме сил Sнаб и Sсбег; do — диаметр оси блока; f — коэффициент трения в опоре блока.

При определении величины N с некоторым допущением можно принять Sнаб≈Sсбег и тогда при угле обхвата блока канатом 2α:

Подставив это соотношение в выше приведенное уравнение моментов, получим:

КПД блока

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы Sнабh при подъеме груза весом Gгр на высоту h к полной работе, совершенной при этом силой Sсбег на том же пути h с учетом преодоления потерь на трение и жесткости каната.

КПД неподвижного блока

Поэтому для неподвижного блока, у которого перемещение набегающей и сбегающей ветвей каната одинаково, КПД неподвижного блока выражается формулой:

Анализ этой формулы показывает, что чем больше угол обхвата блока канатом и чем больше жесткость каната и трение в опоре блока, тем меньше значение КПД блока и тем больше дополнительная сила, которую необходимо приложить к канату, чтобы обеспечить равномерное движение груза. На КПД блока наиболее существенное влияние оказывают потери на трение в опоре блока, зависящие от конструкции и состояния опоры, поэтому при практических расчетах с достаточной степенью точности КПД блока принимают независящим от диаметра и конструкции каната, от размеров блока и от угла обхвата его канатом. Для блоков с опорой на подшипниках скольжения η = 0,95÷0,96; для блоков на подшипниках качения η = 0,97÷0,98. Меньшие значения принимают для блоков, работающих при повышенной температуре или в запыленной или загазованной среде. Тогда натяжение ветви тягового органа, набегающей на блок:

При обегании канатом неподвижного блока скорости движения набегающей и сбегающей ветви равны между собой (рис. 1, в). Если же набегающая ветвь каната со скоростью υ1 (рис. 1, г) набегает на подвижный блок, ось которого перемещается со скоростью υо, то скорость сбегающей ветви каната равна υ1 + 2υо.

Силовой полиспаст

Рис. 2

Развернутая схема обегания канатом блоков одинарного (простого) силового полиспаста приведена на рисунке 2. Если пренебречь сопротивлением в полиспасте, то есть когда система является неподвижной, сила в любой точке каната полиспаста:

где Gгр — вес груза; a — число перерезов каната, на которых подвешен груз (в сечении К-К на рис. 2); для одинарного полиспаста это число называется кратность полиспаста.

При подъеме или опускании груза, если учитывать силы сопротивления от жесткости каната и от трения в опорах блоков, натяжение отдельных ветвей каната различно. Обозначим через S1 натяжение ветви каната, идущей на обводной блок А1, S2 — натяжение следующей ветви и т. д. В общем случае при кратности полиспаста а натяжение последней неподвижно закрепленной ветви каната равно Sа. Отсюда следует равенство:

Если ветви каната в полиспасте расположены под углом к направлению силы тяжести, то надо брать проекции сил натяжения на вертикальную ось.

Соотношение между натяжениями отдельных ветвей каната при подъеме груза:

где η — КПД блока.

Используя эти соотношения, получаем:

Вычислив сумму геометрической прогрессии (выражение в скобках), определим соотношение между весом груза Gгр и натяжением каната S1 при параллельном расположении ветвей полиспаста без учета динамических нагрузок:

Натяжение Sбар каната, подводимого к барабану Б (рис. 2), больше натяжения S1, поскольку необходимо преодолевать сопротивление в обводных блоках А1, А2, А3. Если число обводных блоков равно t, максимальное натяжение каната при подъеме груза:

При опускании груза максимальное натяжение Sа будет в последней ветви, оно равно:

КПД полиспаста

КПД полиспаста, имеющего кратность а, в целом определяется как отношение полезной работы при подъеме груза Gгр на высоту h к затраченной при этом работе Sбарah, то есть:

При этом максимальное натяжение в системе полиспаста при подъеме груза может быть определено по зависимости:

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
3. Углы отклонения канатов от средней плоскости барабана.
4. Диаметры блоков.
5. Диаметр каната/высота цепи.
6. Материал каната.
7. Характер опор (в подшипниках качения или скольжения).
8. Условия смазки всех осей полиспаста.
9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

• При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
• При редкой смазке – 0,95…0,60;
• При периодической смазке — 0,96…0,67;
• При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

• При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
• При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Классификация моделей по разным характеристикам ↑

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

Классификация в зависимости от сложности механизма ↑

В зависимости от сложности механизма выделяют

• простые;
• сложные;
• комплексные полиспасты.

Пример четных моделей

Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.

Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.

Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

Классификация по назначению подъемника ↑

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

• силовые;
• скоростные.

А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Кратность – основная характеристика ↑

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе. Фактически, кратность показывает, на сколько ветвей каната распределен вес груза

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.

Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.

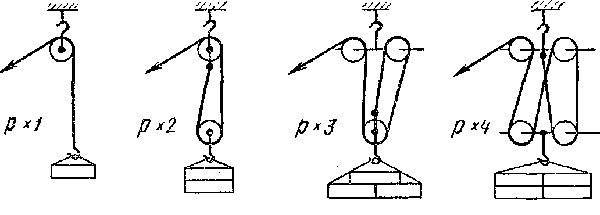

Схемы полиспастов разной кратности

Подъемник с в домашних условиях

Порой в быту появляется нужда в поднятии тяжелого груза, но не у всех людей есть возможность подогнать к порогу строительный кран, от чего приходится выкручиваться. И тут на помощь как раз сможет прийти система блоков. Полиспасты, назначение и устройство которых может показаться довольно сложной в конструировании, но при должной подготовки, создание такой конструкции в домашних условиях не составит проблем. Все производится в четыре этапа:

Расчеты. Они производятся с учетом ваших целей и задач, а именно, параметры рабочего помещение, наличие в нем ограничений, вес груза и расстояние на которое нужно произвести транспортировку. Нужно зафиксировать все эти данный для составления чертежа и выбора конструкции.

Создание чертежа. Если в этом деле нет опыта, то лучше обратится к человеку с опытом и инженерным образованием, который сможет сократить время на создание модели на бумаге. Если помощи взять неоткуда, то лучше обратится в интернет и посмотреть рабочие чертежи базовых конструкций. Каждая из типов будет эффективна в определённых условиях, замеры которых вы сделаете ранее.

Подбор материалов. Подбор стоит начинать уже на первых этапах, а именно отталкиваться от уже имеющих вещей и тех, что можно приобрести. От вашего чертежа и расчетов зависит, какие детали будут нужны и какой материал лучше использовать. Покупайте в силу своего бюджета и с заделом на дальнейшее использование. Сильно экономить не стоит, иначе конструкция может подвести в самый ответственный момент.

Конструирование. Этот шаг самый простой из всех, потому что здесь нужно лишь соблюдать план и делать на совесть.

При определённой сноровке и подготовленности может получится очень добротная рабочая модель, которая не будет уступать строительным аналогам. Но если задачи не слишком амбициозные, то сильных затрат это не потребует. Для надежности можно в создании использовать уже готовый части из строительных полиспастов.

Устройство

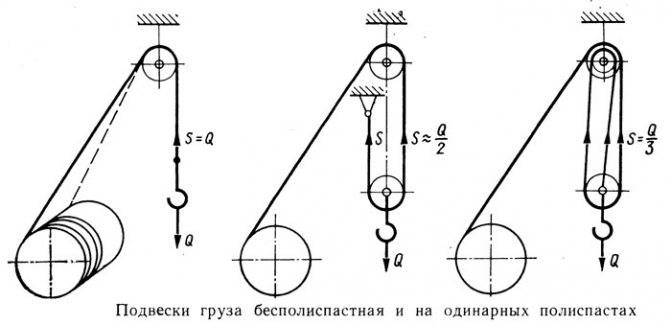

Таким образом, мы видим схему простейшего устройства полиспаста:

Барабан привода изображен при помощи большого круга, небольшие круги обозначают шкивы системы. На схеме указаны два вида запасовки троса/ цепи:

• Схема полиспаста слева отображает фиксацию одного конца каната/цепи на неподвижном шкивы, а второго – на барабане привода.
• Схема справа отображает фиксацию троса/цепи на тяговом механизме, а также на оси подвижного элемента.

Более продвинутые системы полиспаста состоят из трех и более подвижных и неподвижных частей, которые затягиваются канатом при определенной последовательности. Усложненная схема полиспаста выглядит следующим образом:

Работает полиспаст при помощи двух неподвижных шкивов, которые закреплены на поверхности, и два – подвижных. Два его шкива неподвижно закреплены к поверхности, другие – движутся. Подобная схема примерно в четыре раза сокращает давление, оказываемое на привод при тяговом усилии на трос. Точность этой примерно разницы составляет 93-97%, изменяясь в зависимости от качества использованных элементов и точности исполнения конструктивных решений. Если потребуются определить точный КПД действия полиспаста или рассчитать схему подъема сложного механизма, нужно обратиться к точным формулам. К тому же, без них нельзя обойтись из-за того, что создать идеальные условия в обычной жизни практически невозможно и потому что на конструкцию также действует сила трения, которая создается при движении шкивов по канату/цепи в процессе вращения ролика вне зависимости от используемых подшипников. К негативным факторам дополнительно относится отсутствие на стройплощадке и в комплекте стройтехники гибкого и податливого каната

Жесткость стальных тросов и цепей вынуждает прикладывать дополнительные усилия для перемещения груза, что также важно учитывать. Существует уравнение моментов сил для полиспастов:

Элементы формулы расшифровываются подобным образом:

• S_с– сила движения сбегающего веревки/цепи.
• S_н – сила движения набегающего веревки/цепи.
• q*S_н– усилие, которое нужно приложить для сгибания или разгибания веревки/цепи с учетом жесткости этого каната равному q.
• N*f – сила трения, учитывая коэффициент трения в блоке равному f.

Если необходимо определить момент, все силы нужно умножить на плечо, которое равняется радиусу шкива R. Сила, с которой набегает и сбегает веревка/цепь образуется, когда нити веревки/цепи начинают взаимодействовать и создают трение. Учитывая тот факт, что усилие, которое нужно приложить для сгибания или разгибания веревки/цепи оказывается ниже вышеперечисленных, регулярно пренебрегают расчетом воздействия на ось блока: Это уравнение расшифровывается следующим образом: N – уровень воздействия на ось блока. S_н – сила движения набегающего веревки/цепи (можно использовать значение принимается примерно равным S_с). sin(a) – градус угла. с которым отклоняется веревка/цепь от оси. Далее получаем формулу расчета КПД блока полиспаста:

Устройство полиспаста

Все полиспасты имеют следующее устройство

• Анкер (станция) – место прикрепления неподвижных блоков (это может быть балка, мачта, тренога и т.п.). Здесь же может устанавливаться фиксатор обратного хода.Надо помнить, что нагрузка на анкерную точку зависит от угла, под которым к точке подходит верёвка:
  Угол надо учитывать и при использовании направляющих блоков.

• Подвижный блок (подвижный ролик)– блок (или группа блоков), расположенный на грузе. Подвижный бок всегда движется навстречу к грузу или от него. Подвижный блок всегда даёт выигрыш в силе.Объединение нескольких подвижных блоков в одну конструкцию иногда называется подвижный шкив.
• Неподвижный блок (неподвижный ролик) – блок (или группа блогов), закреплённый неподвижно на станции. Необходим для изменения направления прилагаемого усилия. Не даёт выигрыша в усилие.Объединение нескольких неподвижных блоков в одну конструкцию иногда называется неподвижный шкив.
• Рабочая длина полиспаста – расстояние от анкера до ближайшего к грузу элемента (схватывающего узла, зажима, блока).Чем длиннее эта величина, тем большее расстояние может пройти груз за один рабочий ход полиспаста. Но если рабочая длина большая, то при вытягивании полиспаста значительная часть усилий будет уходить на растяжение верёвки между тянущими людьми и блоками. А если рабочая длина маленькая, то рабочий ход будет небольшим и полиспаст, возможно, придётся слишком часто .Поэтому если нагрузка небольшая, то удобнее всего растянуть полиспаст на большое расстояние и одним заходом вытянуть много верёвки. Когда натяжение верёвки большое (т.е. уже есть натяжка) — потери пружинящей верёвки становятся ощутимы и в таком случае рабочую длину полиспаста стоит сократить (не отодвигать его далеко).
• Рабочий ход полиспаста – расстояние которое проходят все элементы полиспаста до любого соприкосновения с другими элементами (грубо говоря пока подвижный блок не упрётся в любой другой блок (подвижный или неподвижный) или в анкер).Рабочий ход зависит от вида полиспаста, от его рабочий длинны и от того, насколько плотно полиспаст “складывается” – т.е. насколько близко первый к грузу элемент подтягивается к анкеру при полностью выбранной веревке.
• Крюк/проушина – средство для присоединение полиспаста к анкеру и к грузу.
• Стопор – устройство, которое блокирует обратный ход верёвки в полиспасте. Используются не во всех моделях.В качестве стопора в основном выступают альпинистские и скалолазные полуавтоматические страховочно-спусковые устройства, блок-ролики с зажимами или комбинация блок-ролика и зажима, а также схватывающие узлы типа узла Прусика.
• Зажим– средство присоединения подвижного блока к верёвке, когда полиспаст собирается из верёвок, карабинов и блоков (например, это делают альпинисты, скалолазы и т.п.). А если полиспаст сразу собран (например, для подъёма грузов в производстве или на корабле) то в зажиме нет нужды.Стандартами, принятыми в спасательных службах Канады, США и Новой Зеландии, категорически запрещены для использования в полиспастах зажимы с “агрессивными” кулачками: жумар, кролл (Croll) и их аналоги. При внезапной перегрузке полиспастной системы верёвка будет серьезно повреждена. Вместо зажима может использоваться схватывающийся узел.

Устройство полиспаста

Шкивы полиспаста

Как сделать подъемник своими руками ↑

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой. И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки.

Разные схемы простых и сложных подъемников

Подготовка базы – схема и чертеж ↑

Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему. Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются.

Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности. Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов.

Чертежи сдвоенной модели в разных вариациях

Как подобрать веревку и блок ↑

Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы. Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза.

Материал и качество блоков – показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах.

Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном – нужном направлении.

Ролик, по которому движется канат

Пошаговая инструкция для подъема груза через блок ↑

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке. Для простого двукратного полиспаста понадобятся:

• ролик – 2 шт.;
• подшипники;
• втулка – 2 шт.;
• обойма для блока – 2 шт.;
• веревка;
• крюк для подвеса груза;
• стропы – если они нужны для монтажа.

Для быстрого соединения используют карабины

Пошагово подъем груза на высоту осуществляется так:

1. Соединяют ролики, втулку и подшипники. Объединяют все это в обойму. Получают блок.
2. Веревку запускают в первый блок;
3. Обойма с этим блоком жестко крепится к неподвижной опоре (железобетонная балка, столб, стена, специально смонтированный вынос и пр.);
4. Затем конец веревки пропускают через второй блок (подвижный).
5. К обойме крепят крюк.
6. Свободный конец веревки фиксируют.
7. Стропят поднимаемый груз и соединяют его с полиспастом.

Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки. Огибая оба ролика, веревка поднимет груз без особых усилий.

Можно ли объединить полиспаст и лебедку ↑

Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками. Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас.

Даже ручная лебедка сделает подъем груза комфортнее – не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук. В любом случае, крутить ручку лебедки куда проще.

Полиспаст для лебедки

В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки – очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Переоценить значение полиспаста в развитии современного строительства и машиностроения сложно. Понимать принцип действия и визуально представлять себе его конструкцию должен каждый. Теперь вам не страшны ситуации, когда нужно поднять груз, а специальной техники нет. Несколько шкивов, веревка и смекалка позволят обойтись без привлечения крана.

Особенности силовых полиспастов

Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:

• грузоподъемность крана, где полиспасты устанавливаются;
• кратность устройства (общее число ветвей каната, удерживающих груз);
• КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.

На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:

• возможность повышения скорости вращения блоков;
• снижение износа каната;
• более симметричное расположение нагрузки.

Наиболее широко используют на практике следующие схемы полиспастов:

• сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
• сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.

Основы построения полиспастов

Если закрепить веревку (трос) на грузе, перекинуть её через блок, закрепленный на станции (далее стационарный или неподвижный блок) и потянуть вниз, то для поднятия груза необходимо приложить усилие равное массе груза. Выигрыша в усилии нет Для того чтобы поднять груз на 1 метр необходимо протянуть через блок 1 метр веревки.

Это так называемая схема 1:1

Веревка (трос) закреплена на станции и пропущена через блок на грузе. При такой схеме для поднятия груза необходимо усилие в 2 раза меньше чем его масса. Выигрыш в усилии 2:1. Ролик движется вместе с грузом вверх. Для того чтобы поднять груз на 1 метр необходимо протянуть через ролик 2 метра веревки.

Это схема самого простого полиспаста 2:1

Рисунки №№ 1 и 2 иллюстрируют следующие Основные Правила Полиспастов:

Правило №1.

Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на веревке идущей от груза. СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения веревки и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.

Правило №2.

Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии. Например: если в показанном на рис. 2 полиспасте 2:1 на каждый метр подъема груза вверх надо протянуть через систему 2 метра веревки, то в полиспасте 6:1 – соответственно 6 метров. Практический вывод – чем «сильнее» полиспаст – тем медленнее поднимается груз.

Продолжая добавлять стационарные ролики на станцию и подвижные ролики на груз, мы получим так называемые простые полиспасты разных усилий:

Примеры простых полиспастов Рис. 3, 4.

Правило № 3

Расчет теоретического выигрыша в усилии в простых полиспастах. Здесь все достаточно просто и наглядно.

Если необходимо определить ТВ уже готового полиспаста, То нужно посчитать количество прядей веревки, идущих от груза вверх. Если подвижные ролики закреплены не на самом грузе, а на веревке, идущей от груза (как на рис. 6) – то пряди считаются от точки закрепления роликов. Рисунки 5, 6.

Полужирное начертание

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Полиспаст – это подъемная конструкция, которая была изобретена еще во времена великого мыслителя Архимеда. Сейчас нельзя точно установить, кто был тем самым гением, но уже упомянутый философ также прикладывал свою руку к развитию этой конструкции. Иначе еще называют системой блоков, из-за основного назначения и имеющихся в то время противовесов, в виде блоков известняка.

Блоки и полиспасты, назначение и устройство которых сейчас для обычного человека, привыкшего к высоким технологиям, выглядит довольно примитивно. Но стоит учесть тот факт, что именно благодаря этому механизму были построены великие исторические сооружения, такие как пирамиды, Пантеон, Колизей и тому подобные. Но технология не осталась на страницах учебников, а продолжала свое развитие, адаптируясь под появляющуюся технику и нужды людей.
