Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Куда устанавливать?
Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

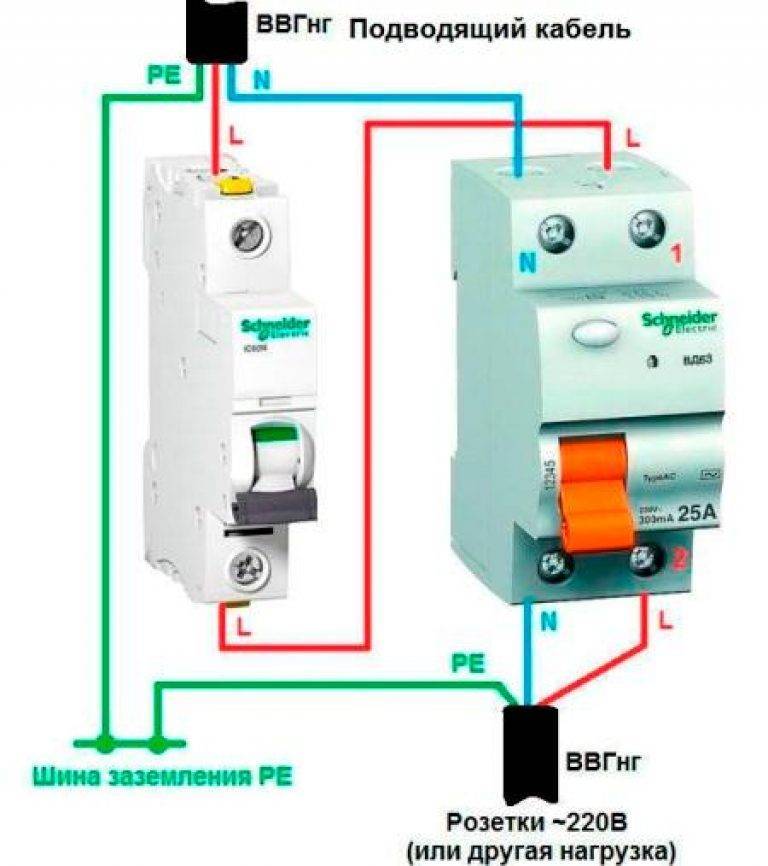

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.
Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция
Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.
Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.
Так будут располагаться устройства в щитке
В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.
Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.
Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям
Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.
Таким образом будут выглядеть соединения
Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.
Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.
Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)
Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).
Устанавливаем гребенку на автоматы и переносим рейки в щиток
Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.
В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.
По такому же принципу необходимо запитать устройства кабелями фазы
Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.
Так будет выглядеть щиток в собранном виде
Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.
Техника безопасности при работе с УЗО и автоматом
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Как правильно установить электросчетчик
Переходить ли на многотарифный план?
Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?
Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.
Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.
По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.
Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?
Правила подключения счетчика электроэнергии:
Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.
Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу? Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке
Порядок установки устройств в щитке
Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.
Шаги, фото
Описание
Шаг 1 – установка DIN рейки
Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин
На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.
Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов
Далее на рейку крепятся автоматы
Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля
Установив на рейку все устройства, начинаем их запитывать
Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.
Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)
Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата
Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?
На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат
Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.
Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.
Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.
Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.
Видео в этой статье помогут в изучении темы.
Сечение кабеля для автомата с16
В жилых домах, как правило, используется однофазная сеть. Поэтому проводку выбирают с 2 или 3 жилами. Их диаметр в поперечном сечении должен соответствовать установленному электроавтомату на 16 ампер. Максимально допустимый диаметр составляет 25 кв. мм, но показатель зависит также от металла, из которого состоит кабель. Вот их сравнительная характеристика:
Металл в проводах
Критерий | Алюминиевый провод | Медный провод |
Поперечное сечение | От 2,5 кв. мм | От 0,35 кв. мм |
Проводимость тока | До 3 кВт при минимальном сечении | Показатель выше примерно в 1,6 раза |
Срок службы | 15-20 лет | Около 50 лет |
Прочность | Во время сгибания жила легко надламывается | Благодаря пластичности металла, проводку можно прокладывать под любым углом. Показатель хрупкости при одинаковом сечении в 2-3 раза ниже. |
Удобство монтажа | Чтобы запитать современную розетку, нужен провод с сечением в 4 кв. мм. Встроенные клеммы имеют допустимое значение в 3 мм. То есть, подключение с номиналом в 16А исключается. | Для аналогичной задачи (розетка на 16А) требуется кабель с сечением жил, равным 1,5-2,5 кв. мм. То есть сложностей во время монтажа не возникает. |
Окисление | Участок с отсутствующей изоляцией быстро окисляется. Оказываемая пленкой сопротивляемость снижает показатель допустимой нагрузки на контакты. Поэтому используют специальную кварце-вазелиновую пасту. | Патина хорошо проводит ток, поэтому на сопротивляемость в узловых соединениях влияния не оказывает. |
Вам это будет интересно Обозначение и принцип действия симистора: объяснение для «чайников»
Клеммы в розетке
Несмотря на заметную разницу в стоимости материалов (алюминиевая проводка дешевле в 2-3 раза), прокладывают в большинстве своем медный кабель. При выборе сечения жил опираются на характер автомата и способа размещения проводов.
Для защитного устройства на 16А медная жила должна иметь сечение в 2,5 кв. мм. Это соответствует предельному для нее напряжению в 21А в замурованном в стены положении, 30А в открытом (контактирует с внешней средой, а значит легко отдает тепло при нагревании).
Если взять провод с сечением 1,5 кв. мм, то в течение часа он перегреется и выйдет из строя. Это обосновано максимально допустимым током, равным 18 А.
Монтаж внутри и снаружи стен
Паять или не паять
Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:
- недостаточная прочность пайки;
- при работе приборов происходит повышение переходного сопротивления;
- остатки флюса провоцируют развитие коррозии;
- снижается проводимость тока.
Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.
Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.
{SOURCE}
Как правильно подключить автомат — делаем все по порядку
В домах, построенных 25-30 лет назад, применялась система электроснабжения, в которой «нулевой» защитный проводник одновременно был и «нулевым» рабочим. В современном жилье функции защиты и рабочей проводки разделены. Европейские штепсели и розетки с заземлением делают процесс выбора автоматов зависящим от типа системы электроснабжения.
Автоматические выключатели могут крепиться на стандартную DIN-рейку или на панель, распределительные шкафы предусматривают оба варианта. Для первого способа на модульном АВ предусмотрены крепежные скоба и защелка. Для второго на корпусе воздушного выключателя предусмотрены монтажные отверстия — гнезда для крепления на болты. Модульный выключатель крепится одним нажатием руки: зацепил – нажал – защелка зафиксировалась. Для воздушного в панели нужно просверлить отверстия под болты. Крепления обязательно должны быть с резиновыми прокладками и уплотнительными шайбами. Для мощных воздушных выключателей можно резиновые прокладки сделать из пластика.
Одним из вариантов использования многотарифных приборов учета является установка электросчетчика «День-Ночь» belroselektro.by. Они позволяют контролировать расходы потребляемой электроэнергии и, следовательно, экономить на оплате коммунальных услуг.
В шкафу схема подключения автоматических выключателей выполняется по «иерархии». Кабель от внешнего источника заводится в электрощиток сверху, провода по территории разводятся через нижние выводные отверстия.
- Монтаж системы подключения и защиты начинается с вводного автомата.
Если система предусматривает несколько изолированных линий (по функциям или по помещениям), разделение начинается от вводного АВ. Мощность этого выключателя должна быть не меньше суммы мощностей всех «нижестоящих». Для выполнения такой задачи обычно выбираются двухполюсный или четырехполюсный варианты из группы D. Их не выбьет подключение мощной «болгарки» (из которой можно изготовить штроборез своими руками) или точильного станка на 3 кВт.
- «Однополюсники» являются самыми распространенными автоматами. Из них можно собрать любую схему электроснабжения квартиры или дома с гаражом. Установленные на DIN-рейке модульные АВ можно соединять отрезками провода с сечением, пропускная способность по току которого должна быть выше рабочего тока выключателя.
Соединительная шина делает выполнение соединений более удобным. Отрежьте кусок шины на требуемое количество контактов и закрепите в клеммах автоматов. Расстояние между контактами шины соответствует стандартной ширине модульного АВ. Установка автоматического выключателя производится на фазу. Нейтраль идет от вводного автомата к приборам напрямую.
- С помощью однополюсных выключателей монтируются системы освещения и розеток, но для подключения таких приборов, как бойлер, электроплита или душевая кабина, лучше применять двухполюсный АВ. Он гарантирует полный разрыв цепи. Схема подключения двухполюсного автоматического выключателя не имеет отличительных особенностей, но его рекомендуется устанавливать на отдельную линию.
- Установка трехполюсного автоматического выключателя имеет смысл, если будут подключаться электроприборы, требующие напряжение 380 В.
Нагрузка, подключенная по схеме «треугольник», исключает перекос между фазами. Нейтраль в случае такого подключения не требуется. В таких случаях на «потребителя» подключается индивидуальный выключатель.
- Четырехполюсный автомат можно использовать как вводной. Постарайтесь, чтобы на каждую фазу легла нагрузка равной мощности.
В случае подключения оборудования с трехфазной системой «звезда» или трех отдельных однофазных провода по четвертому – нейтрали — из системы будет удаляться излишний ток.
Если все нагрузки будут распределены равномерно, то на нейтраль ляжет функция защиты от непредвиденных перекосов мощности. Для правильного подключения автоматического выключателя рекомендуется пользоваться качественными материалами. Все соединения проводов должны быть тщательно затянуты в клеммах. При подключении нескольких кабедей их контакты должны быть зачищены и облужены. Для лучшего соединения рекомендуется запайка и изоляция (наконечники из пластика). Не экономьте на стоимости автоматов и изоляции.
Как подключить электрический автомат?
Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.
Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.
Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.
Типичные ошибки при монтаже
Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:
- Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
- Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
- Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
- Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
- При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
- Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
- При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.
Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.
Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.
