Вариант №7. Винтовой домкрат своими руками
Данная конструкция состоит из следующих элементов:
- винтовой механизм;
- основание;
- упор;
- плечи – 2 шт.
Конструкция винтового домкрата
Домкрат собирается на основе из листа стали с площадью сечение 2,63 см кв. По углам просверлены 4 отверстия, необходимые для установки крепежных элементов, посредством которых будет фиксироваться основа.
Вал вращения выполняется из металлических прутков диаметром не более 12 мм. На одном конце элемента должен быть фиксатор (с возможностью крепления штифта), а на другом – резьба.
Изготовление винтового домкрата
Последней изготавливается ось, благодаря которой плечи – нижнее и верхнее – будут вращаться. По бокам дополнительно ставятся штифты, имеющие плоские цилиндрические головки. Элементы крепятся при помощи шплинтов. Последний этап – это установка фиксатора.
Пример использования винтового домкрата
Механический винтовой домкрат своими руками
Такой самодельный автомобильный домкрат отличается компактными размерами и простой конструкцией. Для его изготовления потребуется минимум материалов, которые легко найти в гараже или домашней мастерской.
Конечно, для тяжелых внедорожников и фургонов механический винтовой домкрат не стоит использовать — он попросту не справится с нагрузкой. Однако для небольших легковых авто это отличное бюджетное решение.
Делаем винтовой домкрат: основные этапы работ

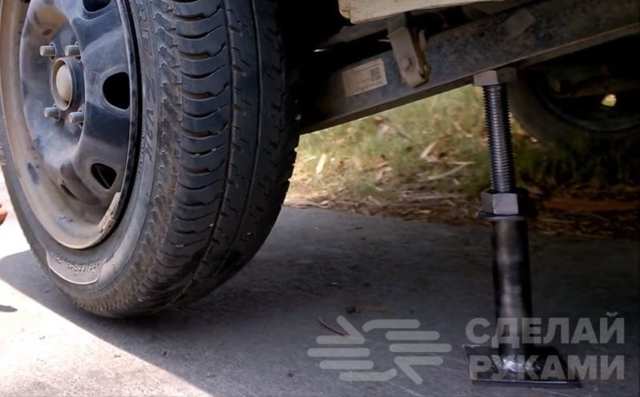

Первым делом отрезаем стальную трубку подходящего диаметра длиной примерно 20–25 см. Затем привариваем ее к квадратной пластине (основание винтового домкрата). Зачищаем поверхность шлифовальным диском. Для второй части конструкции потребуется длинный болт с гайкой и шайба.

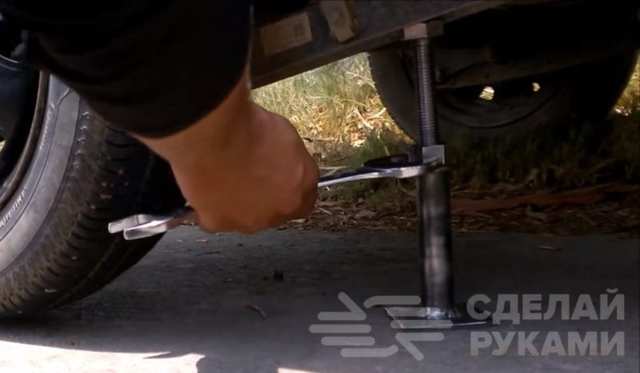

Работает механический винтовой домкрат очень просто. Сверху трубы кладем шайбу, а затем вставляем в нее болт, на который накручена гайка. Устанавливаем эту конструкцию в ребро порога (как можно ближе к колесу, которое будете менять). При помощи гайки регулируем высоту подъема автомобиля.
Подводим итоги сегодняшней самоделки
Если в дороге вы прокололи колесо, то при помощи самодельного механического винтового домкрата можно без проблем произвести его замену. Это полезный, практичный и удобный в использовании инструмент, который пригодится каждому автовладельцу.
Основные этапы работ по изготовлению механического винтового домкрата смотрите в видео на нашем сайте. Также оставляйте комментарии, что вы думаете по поводу этой самоделки.
Промывка очищающей жидкостью
Открываем отверстие для заливки. Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:
- Заливаем очищающую жидкость.
- Двигаем рычагом, жидкость распространяется по системе.
- Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
- Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
- Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.
Гидравлический самодельный домкрат
Это одна из наиболее простых, но в это же время эффективных конструкций. Для изготовления понадобится опорная площадка. Её прочность и жесткость должны быть как можно больше. Добиться этого можно с помощью дополнительных ребер жесткости.
Важным этапом является и опорная конструкция, которая изготавливается из профилированной трубы квадратного сечения. Желательно, чтобы её толщина была не менее 10 мм. В качестве основы используем старый гидравлический домкрат бутылочного типа
Стоит обратить внимание, что даже в данном случае понадобится достаточно много металлического профиля, сварки, а также усилий
При ответственном подходе к работе вы получите качественную и надежную конструкцию. Тем не менее стоит заранее подсчитать расходы. Если сумма получается более 2 000 рублей, то вряд ли имеет смысл заморачиваться над этим делом.
Основные параметры конструкции
Каждый человек, который решил приобрести подкатной гидравлический домкрат, обязательно должен задуматься о том, какие конструктивные параметры для него важны. Имеется в виду его устройство и технические характеристики.
Основной характеристикой устройства является его грузоподъемность. Она чаще всего начинается с 2 т, однако можно встретить модели, которые имеют возможность работать от 750 кг. Они специально созданы для мелкогабаритной техники, а именно для мотоциклов и квадроциклов. Стандартами для обычных автомобилей считаются модели грузоподъемностью 3, 5 и 10 т.
Для владельцев обыкновенного легкового автомобиля вполне будет достаточно грузоподъемности в 2 т. Его можно легко разместить в гараже, а при необходимости даже взять с собой в дорогу.

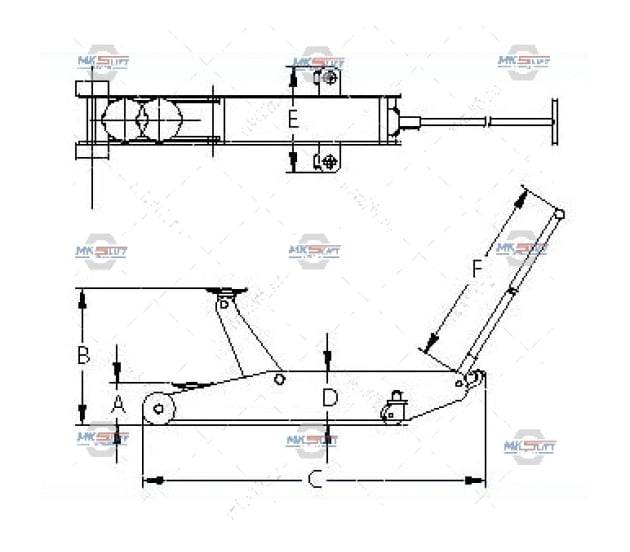

Схема паркового гидравлического домкрата.
Любителям внедорожников стоит рассматривать модели, которые имеют более солидную грузоподъемность. Она должна начинаться от 3 т, разумеется, если это значение не превышает массы самого устройства.
Не только грузоподъемность является важной характеристикой подобных устройств. Каждая модель имеет свой диапазон подъема
Обычно он варьируется от минимальных значений, равных приблизительно 100 мм, до максимальных, которые могут достигать порядка 500 мм. Обязательно нужно учитывать, какой дорожный просвет у вашего автомобиля
Стоит принимать во внимание расстояние не только от кузова до земли, но и от пятки устройства до кузова
Какие работы позволяет выполнять устройство домкрата бутылочного типа
Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.
Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.
Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.
Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.
Конструкция гидравлического домкрата бутылочного типа и ее особенности
Бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:
- Рукоятки.
- Насоса.
- Клапана.
- Резервуара.
- Цилиндра.
- Штока.
- Винта.
Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.
Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.
Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:
Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.
- Корпус.
- Плунжер выдвигаемый (поршень).
- Рабочее тело (гидравлическое масло).
Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.
Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.
Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.
Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.
Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:
- Спирт.
- Вода.
- Технический глицерин.
Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.
Выбираем подкатной домкрат.
Подкатной домкрат владеет существенным весом и габаритами, которые затрудняют его транспортировку в автомобиле. Следственно особенно подходящим для него местом будет гараж, станция техобслуживания либо шиномонтажная мастерская. Для применения домкрата в индивидуальном гараже выбирайте модель, исходя из веса вашего автомобиля, не рассматривая скорость подъема.При выборе подкатного домкрата помните, что его основным недостатком является непременное присутствие твердой поверхности – только так дозволено установить его в положительное рабочее расположение.Подкатной домкрат для СТО и мастерской должен иметь крупную грузоподъемность и высокую скорость подъема. Если у вас автомобиль с низкой посадкой, при выборе домкрата рассматривайте его высоту для типичного подвода под дно машины. Дабы избежать возникновения вмятин на авто, не следует приобретать сильные подкатные домкраты с малой опорной пятой. Также эксперты предупреждают: дабы не появилось деформации кузова, не работайте с домкратом на максимальной высоте его подъема.Особенно суперкомпактными размерами и отменной грузоподъемностью владеют домкраты Sigma, Ultra, Matrix и Miol либо продукцию отечественного бренда «Зубр». Также дозволено купить отличный недорогой аналог от китайских и тайваньских изготовителей.Видео по теме
Совет 8: Выбор подкатного домкрата
У многих автовладельцев в багажнике машины среди прочих инструментов имеется домкрат. Другой раз появляются обстановки, когда требуется приподнять автомобиль, и тогда подкатной домкрат оказывается чудесным помощником. При покупке этого инструмента необходимо рассматривать его колляции.
Инструменты и материалы
Теперь посмотрим, какой инструмент, кроме сварочного аппарата и аксессуаров к нему, понадобится для успешного решения задачи по изготовлению гидроподъёмника для автомобилей.
- Болгарка с отрезными и шлифовальными дисками. Будет удобнее, если в наличии имеются большая и маленькая турбинки. Ими будут нарезаться заготовки из металла и шлифоваться швы после сварки.
- Электрическая дрель с набором свёрл разного размера по металлу. Этим инструментом будут сверлиться необходимые отверстия.
- Электрическое точило, которое очень пригодится при подгонке металлических элементов в конструкции для соединения сваркой либо при установке отдельных деталей.
- Кроме перечисленного электроинструмента, понадобится и ручной инструментарий. Например, тиски, кувалда, молоток, напильники, набор отвёрток и метчиков, зубило, надфили, точильные бруски, наждачка, кисточки и так далее.
Из материала и устройств нужно подготовить:
- гидравлический бутылочный домкрат (в такой конструкции чаще всего для гидравлики используют именно этот вид подъёмника);
- швеллеры достаточной прочности, которую показали расчёты для планируемой грузоподъёмности подкатного домкрата;
- два роликовых подшипника (будут исполнять роль передних колёсиков подъёмника);
- стальные прутья для заготовки раскосов, устанавливаемых с целью увеличения жёсткости конструкции, а также осей для колёсиков – их диаметр должен соответствовать диаметру внутреннего кольца подшипников;
- резиновый автомобильный отбойник (будет служить опорной точкой для поднимаемой части автомобиля);
- различный крепёжный материал (болты, скобы, штифты, шпильки, гайки под болты);
- другой расходный материал, который может пригодиться при сборке подъёмника.
Виды и сравнительные характеристики
Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.
Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.
Сегодня популярны такие виды:
- винтовые;
- реечные;
- пневматические;
- гидравлические.
У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.
Винтовые
Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.
Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:
- такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
- передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.
Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.
Реечные
Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.
Сделать реечную конструкцию своими руками сложно.
Пневматические
Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.
Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.
Гидравлические
Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.
Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).
Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.
Вариант №3. Еще один подкатной домкрат
Подкатной домкрат самодельный
В Интернете есть немало примеров подкатного домкрата, но в этом мастер-классе автор изготовил из старого пятитонника вот такую конструкцию.
Домкрат из старого пятитонника
Домкрат, как и в предыдущей инструкции, сделан из швеллера. В качестве упоров использовались старые шайбы для хоккея.
Конструкция сварена из швеллераЕще одно фото подкатного домкрата
А ниже вы сможете увидеть размеры этого самодельного домкрата.

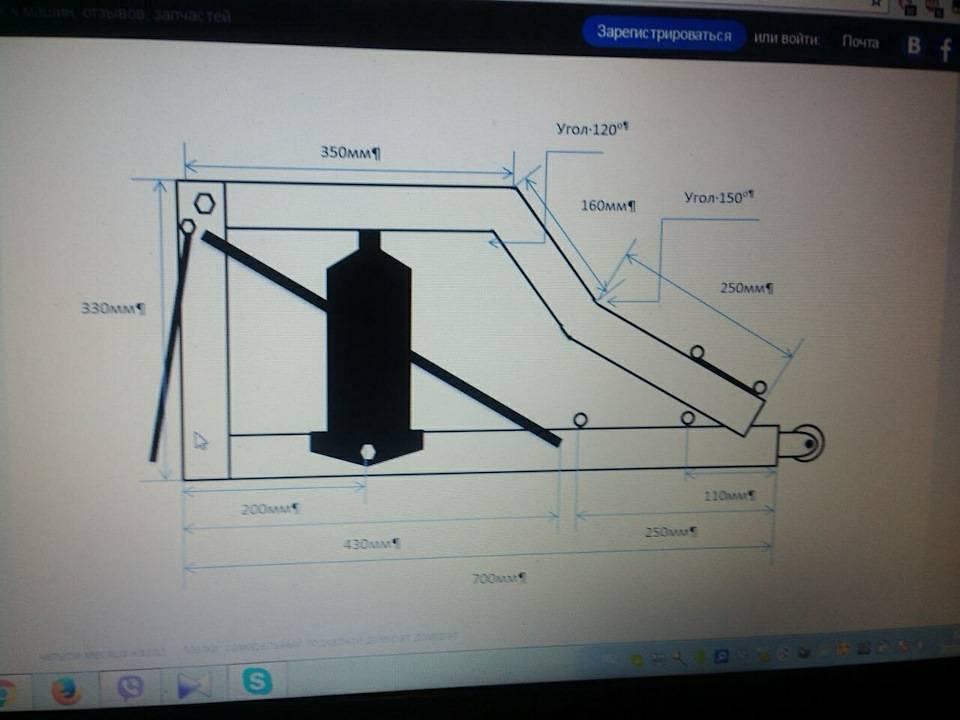

Размеры самодельного домкратаЕго высотаДлина верхней частиЕще размеры…И еще…Ширина в области упоровФото готовой конструкции
Кроме того, автор установил колеса, чтобы конструкцию было удобнее перемещать.
Здесь будут установлены колесаОтверстия для крепления колесКолеса облегчают перемещение домкратаЭтот домкрат изготовлен буквально из хлама
Как видим, простой гидравлический домкрат можно сделать из самых ненужных подручных материалов, буквально из хлама.
Самодельные приспособления для хай джека
Базовые возможности хай джеков позволяют выполнять подъем упором за край груза, чего вполне хватает для большинства объектов и ситуаций, однако классическая конструкция не всегда подходит для решения сложных и нестандартных задач. Расширить сферу применения реечного подъемника, позволяют специальные вспомогательные приспособления, устраняющие недостатки элементов системы. Представляем 3 самых полезных и популярных типа оснащения с кратким руководством по его самостоятельному изготовлению.
Лифт-мэйт считается самым востребованным аксессуаром для подъема автомобиля за колесный диск. Простейший вариант такого приспособления можно сделать из 2-х крюков и цепи, без резки и сварки. Эксплуатация до банальности проста. Центр цепи накидывается на зацепной упор и стягивается гайкой через нижнее отверстие в клюве. В края цепи продеваются крючки, зацепляются за диск и выполняется подъем.

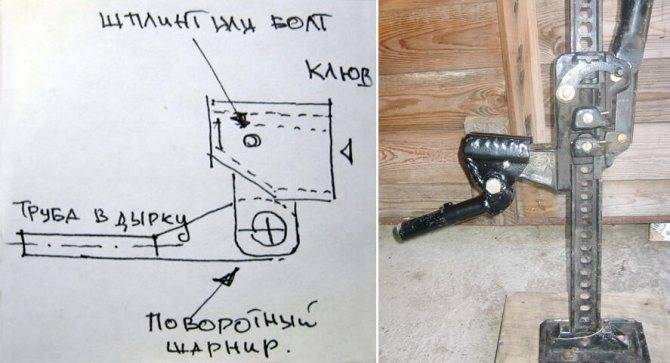

Буратино применяется для удлинения штатного упора, когда его стандартные размеры не подходят для зацепа груза. Представляет собой толстый стальной стержень, приваренный к металлической насадке, фиксируемой на клюве подъемника. В качестве образца для самостоятельного изготовления, можно использовать представленный ниже черновой чертеж буратино для реечного домкрата или сориентироваться по моделям, имеющимся в продаже. Простая форма удлинителя не вызывает затруднений в самостоятельном изготовлении. Главное использовать толстый металл (от 4-х мм) и делать качественные сварные швы.
Опорная подставка с повышенной площадью прилегания, предназначена для предотвращения увязания стандартного основания подъемника в грязи или мягком грунте. Имеет форму прямоугольника с пазом, в который помещается опора домкрата. Изготовить подобный аксессуар можно из любых подручных материалов подходящего размера и прочности. В приведенной ниже фото-инструкции, подставка собирается с помощью саморезов и ПВХ клея из влагостойкой фанеры, толщиной 18 мм. Для увеличения прочности, к нижней части основания, можно прикрутить лист металла.
статья из рубрики Рейтинг
Ручные инструменты Инструменты своими руками
Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.
ДОБАВИТЬ КОММЕНТАРИЙ
Гидравлический домкрат
Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.
Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.
Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.
Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.
На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.
Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.
Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.
Следующим шагом делаем стойки и упоры. Отрезаем 2 отрезка от металлической трубы. Их длина легко просчитывается, и основывается на возможном ходе штока.
Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.
К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.
Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.
Ремонт и замена шлангов ГУР
Причина возникновения повреждений шлангов ГУР чаще всего состоит в том, что при вращении рулевого колеса в силу трения возникает серьезное усилие. Это усилие вызывает деформацию эластичного элемента, который меняет размеры отверстий в распределительном механизме, регулирующем перепад давления в гидроцилиндре.
В результате изнашивается рукав ГУР, подведенный к ограничительному клапану. Этот рукав ГУР рассчитан на давление, в зависимости от марки автомобиля, от 70 до 130 кГс/см2.
При таком высоком давлении ремонт поврежденного шланга ГУР с помощью хомутов или проволоки практически невозможен.
Остается два варианта: или заменить трубку ГУР целиком, или заменить только поврежденную её часть, переставив фитинги на новый шланг.
Причем перестановку фитингов лучше производить в условиях специальной мастерской.
Замена и установка шланга ГУР производится следующим образом:
- Передняя часть автомобиля поднимается на домкратах.
- Руль до упора выворачивается влево.
- Шприцем с насаженной на иголку трубкой из бачка гидроусилителя откачивается жидкость.
- После этого отсоединяется шланг, рабочие отверстия гидравлической системы закрываются заглушками.
Шланги гидроусилителя руля
Подбор нового шланга производится с точным соблюдением диаметра, иначе могут измениться рабочие качества гидроусилителя.
Затем производится установка нового шланга, заливка жидкости в гидравлическую систему и проверка качества монтажа.
Пневматический домкрат своими руками

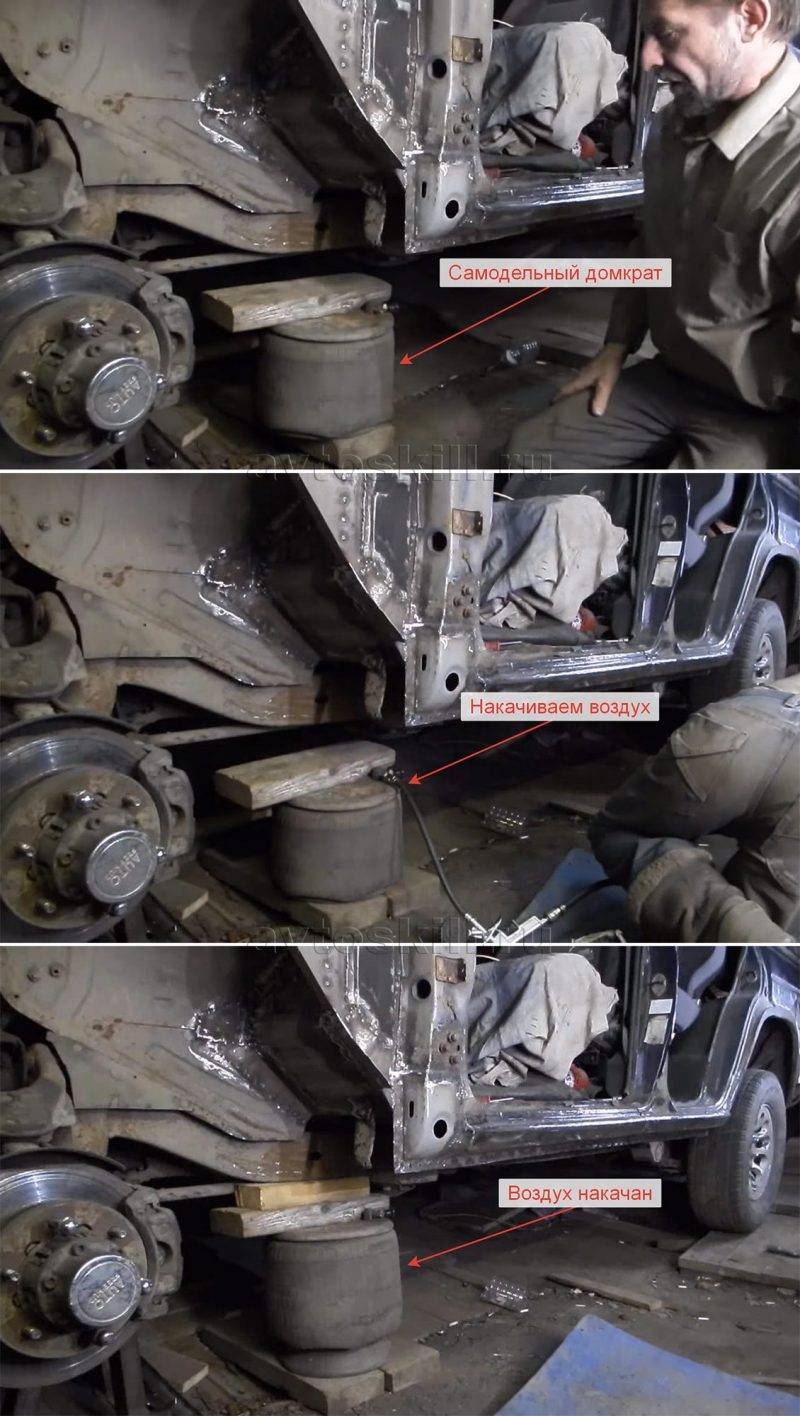

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:
