Подъемник своими руками

Подъемник в гараж своими руками: инструкция

Подъемник в гараж своими руками

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрово го стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов

Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором. Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

Автоподъёмники для СТО и гаража

Чаще всего для оборудования станций технического обслуживания выбирают американского производителя, а для личного гаража могут подойти хорошие китайские подъёмники. Благодаря своей безопасности и надёжности, такие устройства хорошо себя проявили.

Для облегчения выполнения ремонтных работ могут использовать такие устройства:

1. Подъёмники четырёхстоечные. Подходят для выполнения серьёзного ремонта автомобилей или для работ по развалу схождения. Используются с целью выполнения обслуживания легковых и грузовых транспортных средств. У таких устройств один двигатель и один пульт управления. Благодаря тросам регулируется уровень подъёма стоек, поэтому такая конструкция считается универсальной.
2. Ножничный автоподъёмник используется на пунктах развала-схождения или на шиномонтажах, поскольку устройство мобильное и имеет гидравлический привод. Ножничный гаражный подъёмник актуален при выполнении ремонта кузова автомобиля.
3. Плунжерные подъёмники созданы согласно простой конструкции и не занимают много места в гараже, поскольку монтируются в пол. Они надёжны и долговечны, что отличает их от прочих конструкций. Стоимость такого устройства высокая, поэтому их использование ещё не набрало большой популярности.

Оборудование смотровой ямы

Оборудование смотровой ямы для обслуживания автомобилей должно быть укомплектовано несколькими обязательными приборами и системами. Обязательное оборудование должно включать:

• Колесные бамперы;
• Лестница с перилами;
• Система освещения с питанием от сети 12 или 36 вольт;
• Розетка для подключения переносной лампы на удлинителе с лампами на 12 или 36 вольт;
• Ниша для инструментов;
• Край смотровой ямы, предназначенный для установки и крепления лестницы;
• Площадка на дне смотровой ямы.

Для монтажа системы освещения обычно выбирают водонепроницаемые светильники с надежными абажурами из прочного безопасного стекла. Для этого лучше всего подходят современные фасадные точечные светильники и светодиодные лампы. Установка такой техники обычно производится жестко, в стене, чтобы техника не мешала работе. Другой вариант установки светильников — установка их непосредственно в полу у края смотровой ямы между брызговиком и краем ямы. Для этого способа установки используются водонепроницаемые антивандальные светильники, устанавливаемые непосредственно на поверхность проезжей части или тротуара для освещения фасадов зданий.

Отбойник на колесах предотвращает попадание колес автомобиля в яму. Для этого обычно используют трубу диаметром 100 мм или канал такой же ширины. В начале ямы, возле входа в гараж, необходимо сделать изгиб, чтобы скорректировать направление движения колес, а в конце ямы обязательно сделать большую неровность, чтобы ограничить выезд машины из ям.

Совет: чтобы привыкнуть к размерам ямы и не ехать дальше, чем необходимо, можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым удобно ориентироваться, или в том месте, где Автомобиль должен остановиться на проволоке, привязать теннисный мяч на уровне капота автомобиля, чтобы по прибытии можно было остановиться, когда мяч коснется капота.

Работы по обслуживанию автомобилей часто требуют смены рабочих инструментов, которые не очень удобно размещать под днищем автомобиля, и поэтому приходится несколько раз спускаться в яму и подниматься на поверхность, что не очень удобно без лестницы с перила. Обычно для гаражей с небольшим объемом лестницу устанавливают возле ворот, чтобы рядом с двигателем был ровный фасад и площадка для работы с инструментами. Одновременно у ворот оборудована фиксированная лестница с перилами и ступеньками с деревянной обшивкой. Но для более комфортной работы, помимо стационарной лестницы, из трубы квадратного сечения или трубы диаметром 25 мм сваривается переносная лестница, с помощью которой легко забраться в зону капота автомобиля.

При осмотре автомобиля часто требуется спуск освещения со стороны, удобной для детального осмотра, поэтому для работы под днищем автомобиля в инструментальной нише необходимо разместить розетку для подключение горелки с блоком питания 12 или 36 вольт. Напряжение постоянного тока 12 или 36 вольт не опасно для человека, поэтому именно это номинальное напряжение рекомендуется использовать для питания освещения в смотровой яме.

Ниша для инструмента обычно подготавливается во время сборки стен котлована, в случае кладки это может быть небольшая ниша для установки домкрата, упора колеса или другого инструмента, обычно используемого для работы под машиной. Для котлована, стены которого выполнены методом заливки бетона, рекомендуется использовать металлический ящик как готовую нишу, предварительно установленную на место перед заливкой бетона.

Обычно смотровая яма чаще всего закрывается деревянными щитками, что не только позволяет безопасно поставить машину в гараж, но и предотвращает попадание в гараж лишней влаги. Такие щитки укладываются в направляющие из металлического уголка, закрепленного по краям ямы. Для щитов обычно используют качественные дубовые доски толщиной 50 мм, сбитые на щиты длиной 1 метр. Но упоры привариваются из уголка 50 * 50 мм в виде каркаса и устанавливаются поверх филенки так, чтобы внутренний край уголка был на одном уровне со стенками колодца.

Такой упор для щитов может также использоваться для установки подвижной каретки на подшипниках, на которой могут быть размещены оба инструмента, и может использоваться как держатель для емкости с отработанным маслом при замене масла в двигателе машины.

И, конечно же, площадка, состоящая из рельсов 2 * 2 см длиной 1 метр для установки на дне котлована, такая конструкция позволяет безопасно передвигаться, не опасаясь падения на пролитую нефть.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.. Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции

Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Читать также: Как сделать барабанный шлифовальный станок своими руками

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

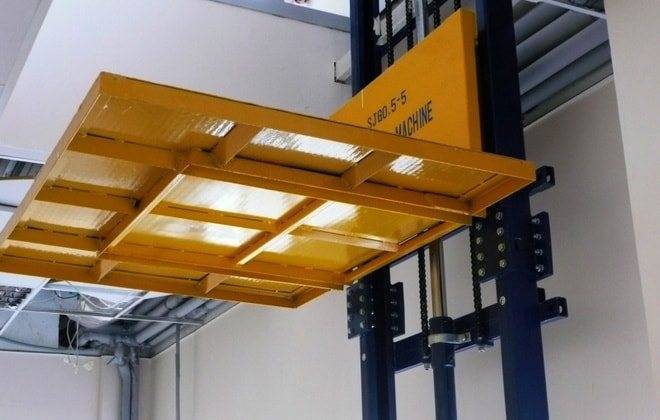

Характеристики

Подъемник консольный имеет такие технические параметры:

1. Подъемная высота — 15 м.
2. Грузоподъемность — 2 т.
3. Скорость перемещения — 1 м/сек.

Основными деталями консольного подъемника являются:

• стальная консоль самонесущего вида;
• направляющие грузовой площадки, которые закрепляются на консоли;
• корзина с ограждением;
• подъемная грузовая площадка;
• подъемный механизм;
• электрический мотор;
• насос;
• гидроцилиндр.

Также в конструкцию могут входить дополнительные детали, например ограждение в виде перил и калитка в нем, кабина, пульт управления.

Консольный грузовой подъемник устанавливают в проеме перекрытий в зданиях. Можно устанавливать такую конструкцию на улице, но тогда нужно предусмотреть устройство для защиты от осадков. Гидравлический консольный подъемник используют для поднятия грузов на складе, в строительстве, на промышленных предприятиях. Существуют и такие виды, как мачтовый подъемник консольный и шахтный подъемник грузовой.

Достоинства конструкции:

• простота в управлении и обслуживании;
• не надо делать шахту для установки конструкции;
• для монтажа нужна только одна стена;
• подъемник оснащен предохранительным запорным клапаном для защиты от аварии;
• надежность конструкции;
• невысокая стоимость.

Автолифт 3000 как сделать самому чертежи

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства.

Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля.

Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция

Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции

Наибольшее распространение получили:

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками.

Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении.

Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку.

Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Какой выбрать

На рынке представлено несколько разновидностей гаражного подъемника. Выбирать оборудование необходимо с учетом размеров помещения, нужно учитывать высоту гаража, его ширину и длину.

Ножничный подъемник для авто оснащен гидравлическим приводом. Он подходит для проведения шиномонтажных работ, а также для регулировки развал-схождения. Такое оборудование помогает получить доступ к транспортному средству со всех сторон. Наибольшая грузоподъемность такого механизма составляет около 3000-5000 кг. Его рекомендуется использовать для проведения ремонтных работ кузова.

Небольшие подъемники плунжерного типа имеют простую конструкцию, которая включает в себя лапы, закрепленные на гидравлических цилиндрах (плунжерах). Такие цилиндрические элементы монтируются в пол гаража. Устройство может состоять как из одной, так и из двух лап. С помощью этого аппарата можно проводить техническое обслуживание любого транспортного средства (легкового или грузового). Конструкция отличается высоким уровнем надежности и долгим сроком эксплуатации.

Мини-подъемник для гаража используется для поднятия транспорта, вес которого не превышает 4 000 кг. Время подъема такого оборудования может составлять от 45 до 60 секунд, а опускания — от 50 до 60 секунд. Высота грузовой платформы не превышает 1700 мм. На рынке представлены как самоходные, так и стационарные агрегаты. Питание таких подъемных устройств происходит за счет аккумуляторных батарей, мощность которых не превышает 2,2 кВт.

Электрогидравлический двухстоечный подъемник — это оборудование, представленное в виде платформы, которая поднимается и опускается при помощи специальных рукояток. Сам агрегат не занимает много места и оборудован бесшумной гидравлической системой, в которой мощный топливный привод отвечает за надежность конструкции и долгий срок эксплуатации. Для исправной работы оборудования необходима масляная жидкость, которая активизирует топливные насосы.

Читать также: Осциллограф для чего предназначен

Пневматическое автомобильное подъемное устройство используется для проведения технического освидетельствования. Все механизмы конструкции прикреплены к опорной раме, выполненной из стали. Подъемник состоит из двух грузовых платформ, консолей выдвижного типа, электрического силового агрегата, насосного элемента, станции, гидравлической системы.

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

1. Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
2. Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
3. Выполняют перебор цепи.
4. Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
5. Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
6. После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
7. Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Инструкция по эксплуатации и ТБ

При въезде автомобиля на яму траверсу выравнивают по опорным точкам, регулируя вылет крыльев и высоту упоров. Далее производится блокировка катков. При снятом домкрате устанавливается штанга-толкатель, которая поджимается винтовым штоком домкрата. Далее усилием гидравлики траверса поднимается на нужную высоту, и подъёмник блокируется шпильками.

Если домкрат не обеспечивает нужную высоту подъёма, его сливают, оставляя блокировочные шпильки для временного упора. После этого штанга меняется на более длинную и производится подъём в более высокое положение. Для большинства ситуаций нужен комплект максимум из 2–3 штанг разной длины, которые стыкуются со штоком домкрата переходной втулкой.

Спуск автомобиля производится в обратном порядке: сначала удаляются блокировочные пальцы, затем сливают домкрат. Если использовалась удлинённая штанга, спуск производится с промежуточным положением для замены толкателя. При необходимости переместить автомобиль вдоль ямы его нужно опустить до уклона не более 3–5°, затем убрать клинья из-под катков и перекатить подъёмник вручную или с помощью небольшой лебёдки. Такая конструкция допускает полноценное безопасное поднятие автомобиля с двух сторон, однако для этого рекомендуется продумать систему жёстких связей между обеими площадками, например, с помощью длинных резьбовых шпилек.
