Приспособления для крепления деревянной заготовки
Наиболее часто употребляемое приспособление для крепления болванки — поводковый патрон. Чаще всего для токарных работ по дереву используется два вида таких приспособлений.
Схема патрона с зубцами
Первый вариант такого устройства — патрон с зубцами. Крепится заготовка в таком приспособлении следующим образом: следует просверлить небольшое отверстие в отмеченном центре болванки, вставить в него центральный зуб патрона, конечно, предварительно сняв его (патрон) со шпинделя, после чего следует слегка ударить по хвостовику приспособления, тем самым вгоняя остальные зубцы в древесину.
Таким способом размечается место установки болванки в патрон. Устанавливаем его на шпиндель, после чего устанавливаем заготовку согласно разметке, поджимаем пинолью задней бабки — можно начинать точение дерева.
Второй вариант поводкового крепления деревянной болванки — использование планшайбы. Такое приспособление представляет собой металлический круглый диск. В середине расположено отверстие для надевания и крепления на шпинделе токарного станка.
По всей площади диска в правильном порядке располагаются сквозные отверстия. Через эти отверстия болтами или шурупами (саморезами) заготовка и крепится к планшайбе. Предварительно нужно отметить центр заготовки, а потом её устанавливать. Без использования планшайбы не обойтись, когда требуется точение дерева торца заготовки, и задней бабкой для упора уже не воспользоваться.
https://youtube.com/watch?v=_51wgZE_cDA
Изготовление станины: пошаговая инструкция и видео
Дальнейшие действия состоят в изготовлении опорной установки (станины), монтаже рабочего оборудования, соединения его с электродвигателем и непосредственный запуск в эксплуатацию. Последовательность действий такая:
- Сначала требуется выполнить раму, которую можно выпилить из стальных труб (профилей) в соответствии с размерами на чертежах. Все стыки необходимо делать только под прямы углом, поэтому можно проверять правильность соединения с помощью обычного угольника. Станина изготавливается из направляющих. в качестве которых можно использовать длинные валы.
Боковым стойкам станины следует уделить особое внимание, поскольку они являются несущими элементами. Следовательно, от них во многом зависит неподвижность всей конструкции. Лучше всего сделать стойки на профессиональном токарном станке
Лучше всего сделать стойки на профессиональном токарном станке.
Далее необходимо собрать всю опорную установку: боковые элементы идут по краям, между ними – 2 направляющие. С определенным интервалом на направляющих монтируются втулки, как показано на фото.
Далее фиксируются втулки, с помощью которых будет прикрепляться задняя бабка и резцедержатель. При этом лучше сделать так, чтобы втулки были разных размеров, поскольку ход механизма в этом случае будет больше.
Поверхности для монтажа суппорта делаются из обычных стальных листов
Важно, чтобы они были без дефектов и ровными. Оптимальная толщина листа – в пределах сантиметра
Далее осуществляется монтаж ходового винта. Можно изготовить резьбу на металлической палке, но есть и более простые варианты – например, воспользоваться ножкой от старого вращающегося стула
При монтаже винта важно учесть, чтобы боковые стойки были снабжены втулками. На сам винт крепится штурвал для возможности вращения, а также нониус
После этого монтируется поверхность, на которой затем будет установлена передняя бабка.
После этого станина полностью собирается
Важно учесть, чтобы все элементы были соединены наглухо – малейшая слабина недопустима, поскольку в ходе работы вибрационные раскачивания усилят непрочность механизма и могут привести к его повреждениям
Наглядная инструкция по монтажу станины – на этом видео.
Выбор способа передачи
В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.
Прямая передача
Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.
Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

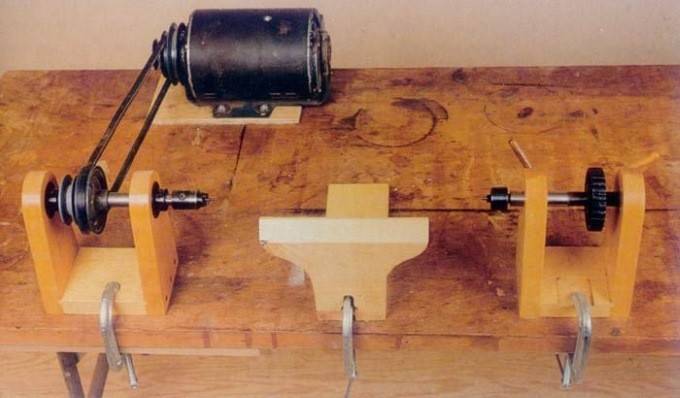

Ременная передача
Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.
Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.
Что можно сделать?

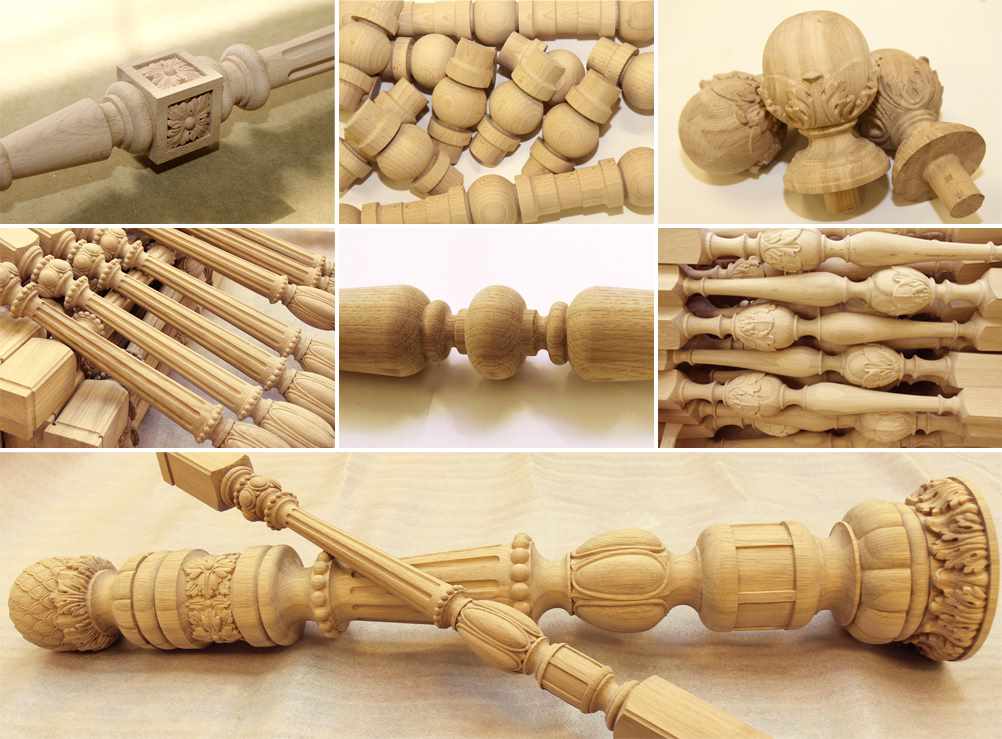

Токарный станок – инструмент не только для изготовления строительных заготовок. Часто он используется для создания различных сувениров и декоративных изделий: шкатулки, вазы, шахматы, подсвечники, деревянные игрушки и многое другое.
Ваза
Кроме станка, понадобятся и другие инструменты: стамеска, линейка, циркуль, ножовка, топор, рубанок. Учитывая многообразие форм, какие могут принимать вазы, данные изделия могут быть достаточно простыми или сложными.
Рассмотрим несложный пример:
- заготовка, подработанная по длине и с торцов, устанавливается на станке;
- снимается верхний слой дерева и придается задуманная форма: овальная, прямая и др.
- с помощью сверла в свободном торце по центру делается отверстие глубиной меньше длины вазы;
- резцом «косячок» вырезается полость изделия;
- изделие шлифуется, дно дорабатывается вручную;
- покрытие лаком.

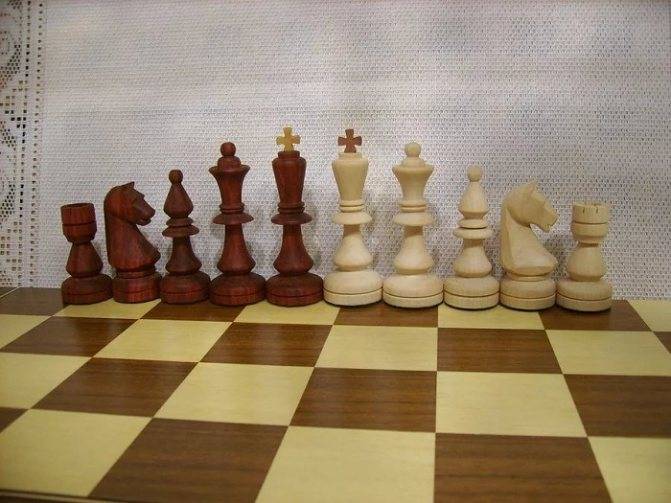

Точеные шахматы
Для изготовления шахмат подойдут маленькие деревянные заготовки с диаметром сечения 50–60 мм.
С одной стороны заготовки сечение нужно более мелкое – этим концом заготовка будет фиксироваться на станке.
- резцом подрезается свободный конец заготовки и прижимается к задней бабке;
- снимается слой древесины для придания круглой формы;
- на усмотрение мастера вытачивается форма самой фигуры;
- шлифовка, фигура отрезается от фиксируемой части;
- покрытые лаком/краской.
Важно!
Фиксируемая часть должна быть подработана до округлой формы, так как установка в патроне четырехгранной заготовки создаст дополнительную нагрузку на резец!
Делаем шкатулку
Шкатулка – довольно простое в изготовление изделие. В качестве основы можно использовать заготовку в форме цилиндра.
Главную сложность здесь представляет крышка, которая должна быть вровень с краями корпуса шкатулки и входить в пазы стенок, чтобы плотно закрываться.
- закрепляем заготовку на станке и полукруглым резцом придаем более четкую форму;
- прямым узким резцом формируем внутреннюю полость шкатулки;
- треугольным резцом доводим получившеюся нишу до стенок корпуса;
- прямым широким резцом формируем дно изделия и паз для крышки;
- шлифуем, наносим лак и воск.
Крышка делается из аналогичной заготовки только более тонкой. Она проходит те же этапы, что и корпус, а формирование внешней и внутренней стороны, которые могут быть прямыми или выпуклыми, проводится прямым широким резцом.
Деревянные изделия своими руками из разных пород древесины
Еще более удивительные вещи из дерева изготавливают полностью вручную, без токарного станка. Так, популярным стало создание деревянного корпуса для обыденных вещей: флеш-накопитель, компьютерная мышь.
Существует даже концептуальная модель телефона, изготовленного полностью из дерева и имеющего сенсорные кнопки.
Статуэтки животных
Подобное искусство целиком и полностью зависит лишь от уровня мастерства изготовителя и его фантазии. Для подобных изделий лучше подходит липа.
Эта порода не образует трещин и хорошо поддается обработке. Но работают и с другими породами. Для изготовления понадобятся:
- стамеска с закругленным и треугольным концом для создания соответствующих форм;
- нож-косяк и нож со скошенным лезвием.
Прежде чем сразу приступить к работе с деревом лучше набросать на бумаге эскиз, как будет выглядеть будущее изделие. Часто рисунок калькой переносят на заготовку, а во избежание ошибок до работы с металлическими инструментами рисуют на фигуре контур карандашом.
Поделки-сувениры
В качестве небольших подарков и сувениров отлично смотрятся различные изделия из дерева, сделанные своими руками. Это могут быть кухонные принадлежности: ложки, лопатки. Различные брелоки, значки, целые картины и многое другое.
Главные узлы станка
Категорически не рекомендуется приступать к изготовлению какого-либо агрегата, не понимая принципов работы каждой его составной части и узла, не представляя себе величину и направление действия нагрузок, обоснованности тех или иных технических требований. Из каких элементов состоит токарный станок?
- Станина. Несмотря на кажущуюся простоту, это самый важный элемент токарного станка по дереву, к нему в дальнейшем крепятся все остальные узлы. Если станина не может выдерживать действующие во время работы усилия, то не стоит надеяться не только на получение качественных изделий, но и на безопасность работы. Станина не должна колебаться или дрожать, первоначальные параметры прочности не должны ухудшаться весь период эксплуатации. Если вы делаете станину из пиломатериалов, то надо выбирать только самые прочные их виды, не допускать даже минимальных люфтов и зазоров между отдельными частями. Дерево — довольно мягкий материал, и зазоры позволяют элементам двигаться и накапливать кинетическую энергию. Величина кинетических усилий в разы превышает значения статических, как следствие – дальнейшее увеличение зазоров, уменьшение прочности станины вплоть до ее полного разрушения. Мы рассмотрим два варианта станины: из дерева и металла. Металлический вариант намного прочнее, безопаснее и долговечнее.
Станина — важный элемент токарного станка
- Передняя бабка. Узел выполняет две задачи: придает заготовке вращательное движение и удерживает ее в заданном начальном положении. Для мини токарных станков по дереву привод требуется не очень мощный, могут использоваться электрические двигатели от бытовых приборов, дрельки или специальные однофазные минидвигатели. Передняя бабка фиксируется к станине неподвижно, за счет этого увеличивается надежность оборудования.
Передняя бабка
- Задняя бабка. Назначение – удерживать вращающуюся заготовку в горизонтальном положении и при этом создавать минимум сопротивления. С деревянной заготовкой может контактировать острый конус или трезубец, конус часто не имеет подшипников, а трезубец должен садиться только на подшипник. Второй вариант предпочтительнее, и установить подшипник на заднюю бабку несложно. Почему? Если поддерживающий заготовку конус не вращается в бабке, а скользит только внутри детали, то со временем отверстие в дереве увеличивается, во время точения дерево шатается. Как следствие – качество обработки поверхностей крайне низкое, в некоторых случаях возникают аварийные ситуации, деталь вырывается и может травмировать рабочего. Профессионалы для улучшения качества и повышения безопасности работы рекомендуют в задней бабке устанавливать фиксирующий трезубец и крепить его к бабке при помощи подшипника. Задняя бабка подвижная, за счет этого в станок устанавливаются детали различной длины. Подвижность выдвигает жесткие требования к прочности и прочности всех отдельных элементов узла.
Так выглядит задняя бабка токарного станка
- Подручник (упор для резцов). Профессионалы настоятельно рекомендуют его устанавливать на всех без исключения станках по дереву вне зависимости от размеров и мощности. Это специальное устройство, о которое упирается резец во время точения. Инструмент должен лежать устойчиво и без вибраций, в противном случае качество вытачиваемых деталей будет очень далеким от ожидаемого. Кроме того, возникает вероятность вырывания режущего инструмента, что чревато очень серьезными травмами. Упор для резцов должен иметь регулировки по горизонтали и вертикали, с учетом размеров заготовок он приближается или удаляется от оси вращения.
Подручник для токарного станка
- Узел управления. Имеется в виду пульт включения/выключения. Имейте в виду, что большинство автоматов имеет пружинные контакты. Их надо надежно защищать от попадания пыли, в противном случае электрическая арматура перестает функционировать. Необходимо разбирать корпус и тщательно очищать внутренние детали от пыли и стружки.
Узел управления располагается возле передней бабки
Мы специально дали полный перечень частей с описанием их функций, теперь вы можете принимать взвешенные решения об упрощении конструкций с сохранением их функциональности.
Устройство стандартного токарного станка
Основные приемы работы со станком
Станок – вещь, требующая навыков работы по обработке древесины. Достаточно под неправильным углом установить резец и заготовку легко можно испортить, а в особо тяжелых случаях и травмироваться можно. Да и выбор заготовки имеет значение.
Какая древесина подойдет лучше всего
Часто можно встретить рекомендации поначалу работать с мягкими породами дерева (липа, тополь и т. д.). Такие породы дерева можно посоветовать, если изготавливать планируется что-либо декоративное, не воспринимающее серьезную нагрузку при эксплуатации. А вот для более-менее серьезных изделий нужна древесина потверже, например, деревянные точеные ножки для стола лучше изготавливать из дуба, подойдет и сосна, но не липа, осина или тополь.
Отдельно стоит остановиться на качестве заготовки – древесина должна быть целой, без намеков на дефекты
Также желательно исключить из работы те куски дерева, в которых есть сучки, причем неважно, насколько прочно они сидят в массиве, при вращении с большой скорость такой сучок может вылететь на большой скорости и даже защитные очки могут спасовать
Такой сучок гарантированно вылетит при обработке
То же можно скачать в отношении трещин. Ведь точно неизвестно, насколько глубоко она идет и как себя поведет заготовка. Вполне вероятно, что при обработке она просто треснет в самый ответственный момент.
Также желательно перед обработкой удалить кору. Если ее оставить, то на рабочем месте просто будет больше мусора, к тому же кора непрочная, из-за этого легко ошибиться при разметке заготовки.
Как работать со станком
В распоряжении человека несколько тел вращения (шар, конус, шар и цилиндр), комбинируя которые, он и создает свое творение на станке. Этого вполне достаточно, те же точеные балясины из дерева, как правило, используют лишь цилиндрическую поверхность, плавно изменяется только радиус.
Инструкция по работе будет выглядеть примерно так:
нежелательно в станке закреплять 4-угольную заготовку. Даже на низких оборотах удары по инструменты будут чувствительными. Лучше всего начерно топором обтесать углы и добиться формы, хотя бы отдаленно напоминающей цилиндрическую;
Ребро желательно стесать
при установке важно, чтобы заготовка не задевала сам станок. Для этого она просто проворачивается вручную на полный оборот;
снятие стружки нужно проводить аккуратно, за несколько проходов с легким нажатием на резец. Важно соблюдать правильный хват – правая рука лежит на рукояти, а левая надежно прижимает металлическую часть его к подручнику
Его нужно немного наклонить по ходу вращения (угол до 30ᵒ);

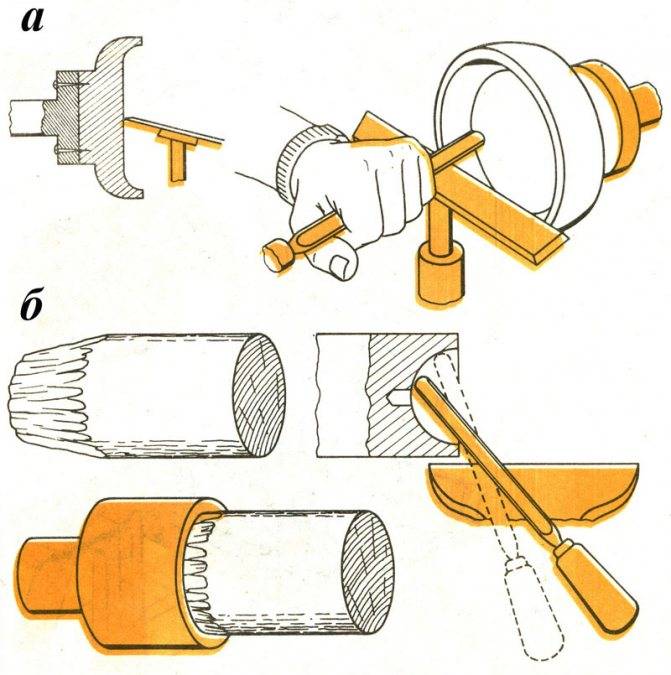

Важно соблюдать правильный хват – правая рука лежит на рукояти, а левая надежно прижимает металлическую часть его к подручнику. Его нужно немного наклонить по ходу вращения (угол до 30ᵒ);. Порядок действий при точении
Порядок действий при точении
- обработку начерно проводят до тех пор, пока величина припуска не станет равной 2-3 мм. После этого можно переходить к чистовой обработке, сменив резец;
- если нужно выбрать полость, то это делается до наружной обработки с постоянным контролем толщины стенки;
- после придания нужной формы уже готовое изделие отрезается отрезным резцом, шлифуется.
Выборка полости
Завершающим этапом можно считать пропитку защитными составами. Это позволяет достичь 2 цели – проявить текстуру и защитить дерево. Например, деревянные точеные лавочки будут подвергаться воздействию дождя, снега, отрицательных температур, так что пропитка антисептиками лишней не будет.
https://youtube.com/watch?v=fQqQdXWS5Y4
Поделки на токарном станке по дереву: фото, видео и чертежи
Деревянные поделки и посуда очень красивы и многие до сих пор используют ее в быту. С давних времён умельцы вытачивали такую посуду. Чтобы показать всю красоту дерева, его обрабатывали не вдоль волокна, а в поперёк. При этом выразительно выделялся древесный рисунок.
В статье будут рассмотрены несколько мастер-классов по изготовлению поделок на токарном станке.
Ваза из дерева на токарном станке
Инструменты:
- Токарный станок, можно и самодельный.
- Различные резцы, их можно изготовить самостоятельно. Фото и видео технологии изготовления таких легко можно отыскать в интернете.
- Рубанок.
- Ножовка.
- Циркули, линейки.
- Топор, пила.
- Дрель, сверла.
- Шлифовальные шкурки, напильники, стамеска.
- Масло, не токсичный лак, кисти.
Технологический процесс изготовления:
- Отпилите чурбачок по длине около 20 см. Расколите его на две половины.
- По дереву на месте раскола пройтись рубанком.
- Затем следует вымерять центр круга и начертить окружность.
- На следующем этапе отпилите на заготовке углы и торцы (угол 45°).
- Просверлите отверстие, в точке, отмеченной центром окружности, глубиной 10 мм, диаметр — 5 мм.
- Закрепить заготовку в станке.
- С помощью резца-косячка выточить в заготовке полость. Не задевая стержень технологический.
- С внешней стороны поделки провести обработку, придать чашеобразную форму.
- Окончательно зачистить полость изделия.
- Провести шлифовку по дереву внешнюю и внутреннюю.
- Изделие снимается, на станке работ уже не будет. Обрабатывается днище вазы.
- Стержень срезается, и место среза зашлифовывается.
- Снаружи покрыть вазу лаком по дереву, внутренняя часть протирается маслом подсолнечника.
Сейчас мастера публикуют много фото и видео материалов о резьбе по дереву, поэтому выбрать вид и форму изделия не составит труда.
https://www..com/watch?v=knemzdYI9mc
Шкатулка-солонка из дерева
Материалы и инструменты:
- Дерево акации.
- Резцы — самодельные из обычных напильников.
- Ножовка.
- Наждачная бумага.
- Воск, лак.
ПОДРОБНЕЕ ПРО: Выкройка милой совы из фетра
Этапы изготовления солонки на токарном станке:
- Возьмите деревянную заготовку цилиндрической формы закрепите на станке (токарном). Почему отдано предпочтение дереву акации. Потому что его древесина имеет декоративный светло-зеленый оттенок, а после шлифовки отдаёт перламутром. Посмотрите фото других видов древесины, может вам нравятся более тёмные оттенки.
- Сначала округлить чурбачок, сняв грани полукруглым резцом.
- Затем с помощью резца-косяка сделать более гладкое закругление, и нанести углубления для декоративных бандажей солонки.
- Срезать с двух сторон от углублений, чтобы получились выпуклости, и закруглить грани.
- На следующем этапе вырезать внутреннюю часть шкатулки. При помощи прямого узкого резца делать углубление без резких движений, ступеньками уходя вглубь. Подойдите к этому процессу старательно, хорошо, если посмотрите видео такой работы.
- Треугольным резцом, движением центр — край, плавно расширить полость до самого дна.
- С помощью широкого прямого резца выровнять дно, сделать паз для крышечки.
- Наждачной бумагой зашлифовать дно и стенки поделки.
- Ножовкой срезать изделие со станка. Можно это сделать когда включен станок, движением ножовки от себя к детали. Не доведя до конца, остановите станок и срежьте заготовку.
- Для отделки сверху покрыть шкатулку- солонку лаком, внутри — воском.
Изготовление крышки для шкатулки солонки
Материалы и инструменты:
- Дерево акации.
- Резцы — самодельные из обычных напильников.
- Ножовка.
- Наждачная бумага.
- Воск, лак.
Этапы работы:
- Здесь представлена технология изготовления куполообразной крышки, но на фото и видео различных мастеров вы можете научиться точить другие виды крышек. Итак, крышечку следует подогнать по размер солонки.
- Внутренность крышки формируется при помощи полукруглого резца.
- Потом сформировать наружную часть крышки и ручку.
- Зачистить крышечку наждач и вскрыть лаком.
Поделки по дереву не очень сложные, но требуют практики и точности движений, смотрите фото и видео мастер-классов других мастеров и сможете открыть для себя новые техники и стили.
ПОДРОБНЕЕ ПРО: Цветы из гофрированной бумаги: розы, тюльпаны, гвоздики
https://www..com/watch?v=bS5BjRHCBis
DIY — Как сделать ТРЕЗУБЕЦ из бумаги а4 своими руками?
Инструкция, как сделать трезубец из бумаги А4. Необходимые материалы: 11 листов бумаги формата А4, клей, ножнички.Приблизительное время на создание 1 бумажной поделки: двадцать шесть минут.Справка: Трезубец – холодное оружие сосотоящее из диного древка и наконечка из трёх острих зубцов. Часто использовался в ближнем бою, как колющее оружие, а благодаря своей конструкции им можно было легко обезоружить своего врага. Особо широко применялась во времена Римской империи в боях гладиаторов. Их носили ретиарии, это особый вид воинов гладиаторов, в буквальном переводе, звучит, как «боец с сетью», их вооружение состояло из трезубца и сетки, их доспех состоял из одного наплечника, который прикривал плечо или левую часть груди. гладиатора. Тактика ретиариев заключалась втом, что бы набросить свою сеть на противника, если ему посчасливилось это сделать, то он тогда атаковал его своим трезубцем. В греко-римской культуре он являлся, символом молнии, и был оружием самого главного грецкого бога Зевса (Юпитера). Также трезубец — является символом власти над морями и океанами и всей водной стихией. Был постояним личним атрибутом древнегреческого бога Посейдона (Нептуна).В христианстве трезубец — символ Троицы. Но приобрел славу сатанинского оружия, именно им черти в аду мучают грешников. В индуизме же он уже является оружием индуистского бога Шивы, часто его изображали в виде отметки на лбах его последователей.В других культурах• Является знаком фирмы Мазерати.• Был личным знаком (тамгой) великого Чингисхана. • Трезубец это символ князей времён Киевской Руси. Сегодня «Тризуб» является гербом Украины.• Также изображён на флаге крымских татар и Барбадоса. ——————Оружие из бумаги: https://www.youtube.com/playlist?list… Подписаться на ютуб канал «Оригами и поделки из бумаги А4»: https://www.youtube.com/channel/UCQRY… Ссылка на это видео: https://www.youtube.com/watch?v=FzTWh… А главное помните, что каждое сделанное своими руками оригами немножко Вас облагораживает, а сам процесс складывания приучает к внимательности и терпению. Благодарю, что посмотрели наш diy ролик. Только не забудьте потом оценить это видео про тризубец из бумаги!))) Композиция «BTS Prolog» принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution (https://creativecommons.org/licenses/…).Оригинальная версия: https://freepd.com/Unclassified/BTS%20….Исполнитель: https://incompetech.com/Композиция «Faceoff» принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution (https://creativecommons.org/licenses/…).Оригинальная версия: https://incompetech.com/music/royalty-….Исполнитель: https://incompetech.com/
Читать также: Как сделать генератор переменного тока своими руками
https://youtube.com/watch?v=NviPEF6oClE
Использование самодельных станков в мастерской
Работы, которые выполняются в мастерской, влияют на оснащение помещения специальными приспособлениями. Обычно оборудование размещают, если свободная площадь составляет не менее 3 м2.
Мастерские часто обустраивают в маленьких помещениях, пристройках, гаражах. Лучшим местом является отдельная постройка. В этом случае шум от выполняемых работ не будет мешать другим жильцам дома.
Часто обустраивают универсальные мастерские для выполнения различных работ. Если человек занимается производством каких-либо изделий, тогда изготавливаются конкретные самодельные инструменты и приспособления. Часто мастерские оснащаются станками для столярных работ и обработки металлических заготовок. Нередко еще обустраиваются помещения для ремонта колесных транспортных средств.
В основном мастерская оснащается:
- устройствами, позволяющими подготавливать инструмент, облегчать труд и механизировать операции;
- самоделками для обработки металлических деталей;
- столами-верстаками.
Верстак из деревянных элементов Источник skilljob.ru В помещении еще обязательно устанавливают полки, где будет храниться различный инструмент. При этом обеспечивают беспрепятственный подход к ним, выполнение правил пожарной безопасности.
Творческий проект по технологии “Токарные изделия”
Обоснование выбора темы
На уроках технологии в школе мы учимся токарным работам. Наши любимые объекты труда—сувениры, потому что они приносят радость окружающим и являются отличным подарком в любой ситуации.
Нам нравится делать для дома вещи своими руками. Токарные изделия идеально вписываются в интерьер дома и приносят частичку быта наших предков.
Мы решили сделать токарные сувениры из древесины берёзы и рябины.
Кубок, солонка и пасхальное яйцо—украсят любой дом и будут идеальными подарками в пасхальные праздники.
Цель : Сделать токарные сувениры.
Задача: Разработать и выполнить проект—сувениров, используя технологию токарной обработки древесины.
Рис.1 Токарные сувениры.
План организации по изготовлению токарных сувениров.
История токарного дела.
В России токарные станки стали использоваться с X века. Древние токари, несмотря на то, что работали они на примитивных станках с лучковой передачей, применяли наиболее сложную и трудоёмкую технологию изготовления токарных сосудов. Новгородские древоделы точили посуду не с торца, а поперёк волокон. Этот способ точения делал посуду прочнее и наиболее полно выявлял декоративные свойства древесины.
Затем появились станки, приводимые в движение ногой. У таких станков имелась специальная педаль, на которую нажимали в процессе работы. Кривошипный механизм поступательное движение преобразовывал во вращательное, которое передавалось с помощью ременной передачи на шпиндель станка (рис.2).
Рис.3 Станок с лучковой передачей
Иногда для вращения станков использовали воду. Например , в заволжских лесах на небольших речках в XVII – XVIII веках строили токарные мастерские для изготовления деревянной посуды. Токарный станок позволяет сравнительно легко и быстро вытачивать различные тела вращения, при этом достигается высокое качество обработки поверхностей. Токарным ремеслом занимались почти по всей России: в Нижегородской области, в Полхов-Майдане, под Москвой в сёлах Перхушково, Жаворонки, в Сергиевском Посаде, в других уголках нашей страны. Из древесины точили веретена, шахматы, шашки, бочонки для лото, матрёшки, деревянные яйца (писанки). Повсеместно использовалась деревянная посуда.

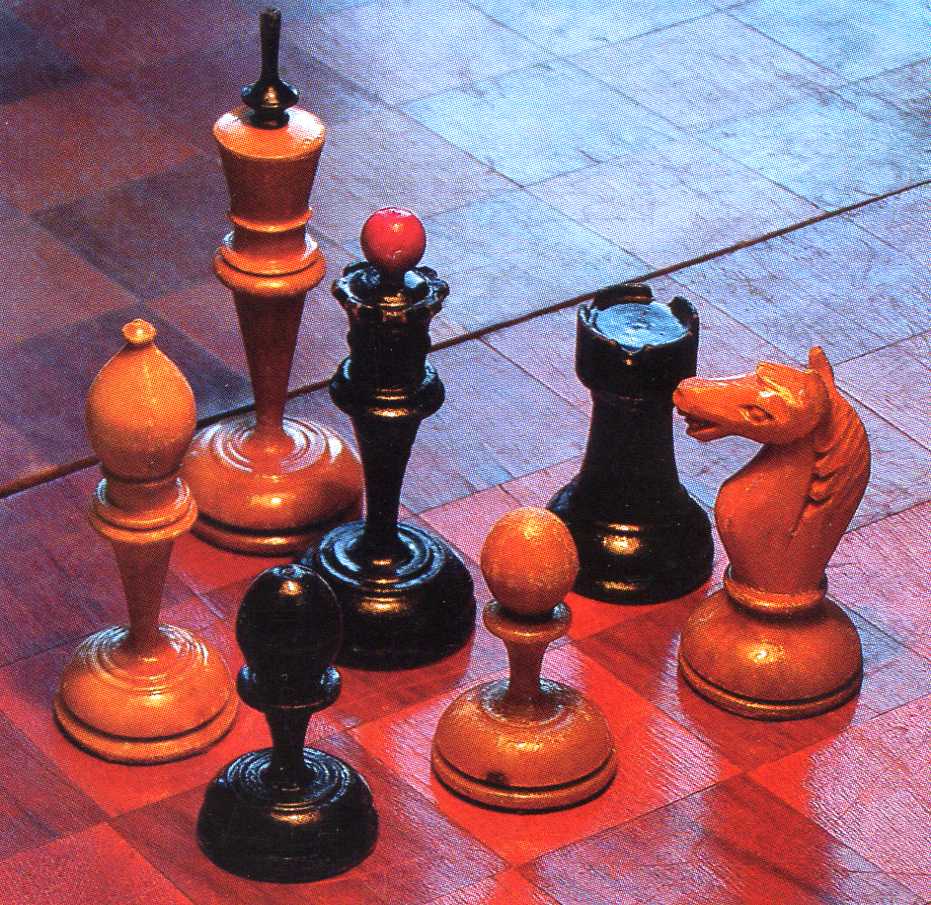

Рис.4 Шахматы Рис.5 Игрушки Рис.6 Набор посуды
При помощи токарного станка делали игрушки для детей: сборные из отдельных кружков горки (пирамиды), деревянные шары. С появлением новых материалов производство игрушек выделилось в отдельную отрасль, а токарные производства перешли на точение игрушек—сувениров. Несмотря на увлечение игрушкой—сувениром, точёная деревянная игрушка, предназначенная для игры, не ушла в прошлое. Например, в районе старых токарных промыслов, недалеко от подмосковного Подольска, в посёлке Шишкин лес организован Центр дополнительного образования детей «Бабенская игрушка». Здесь учат детей ремеслу и искусству: точат игрушки и выточенные изделия расписывают (рис.7).

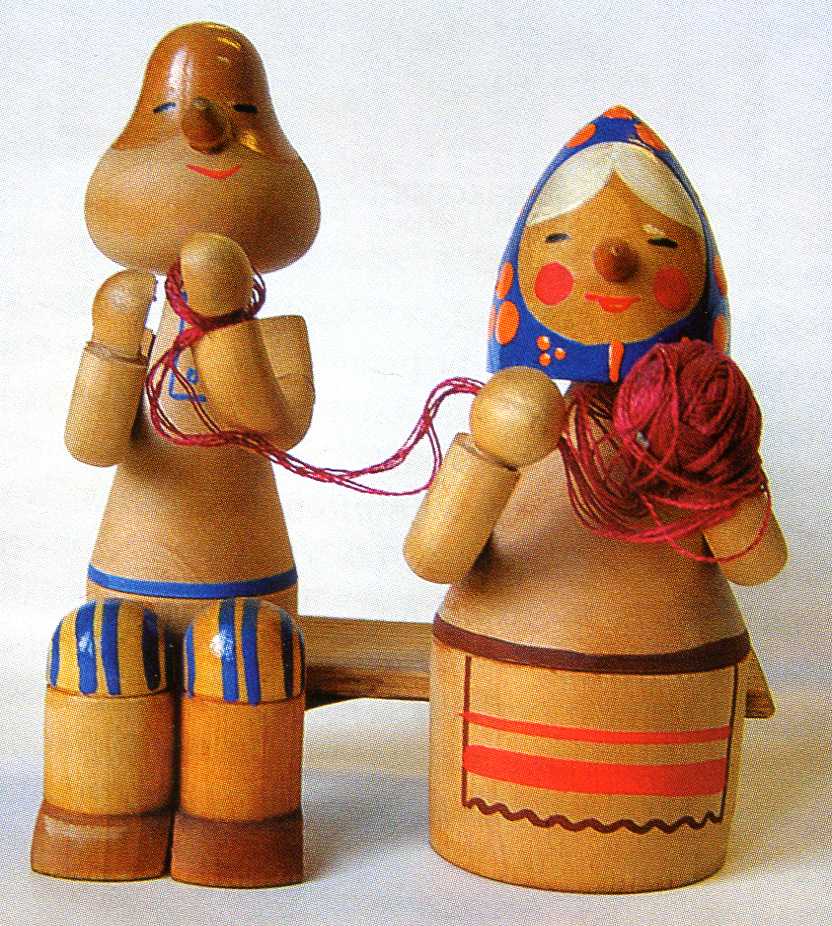

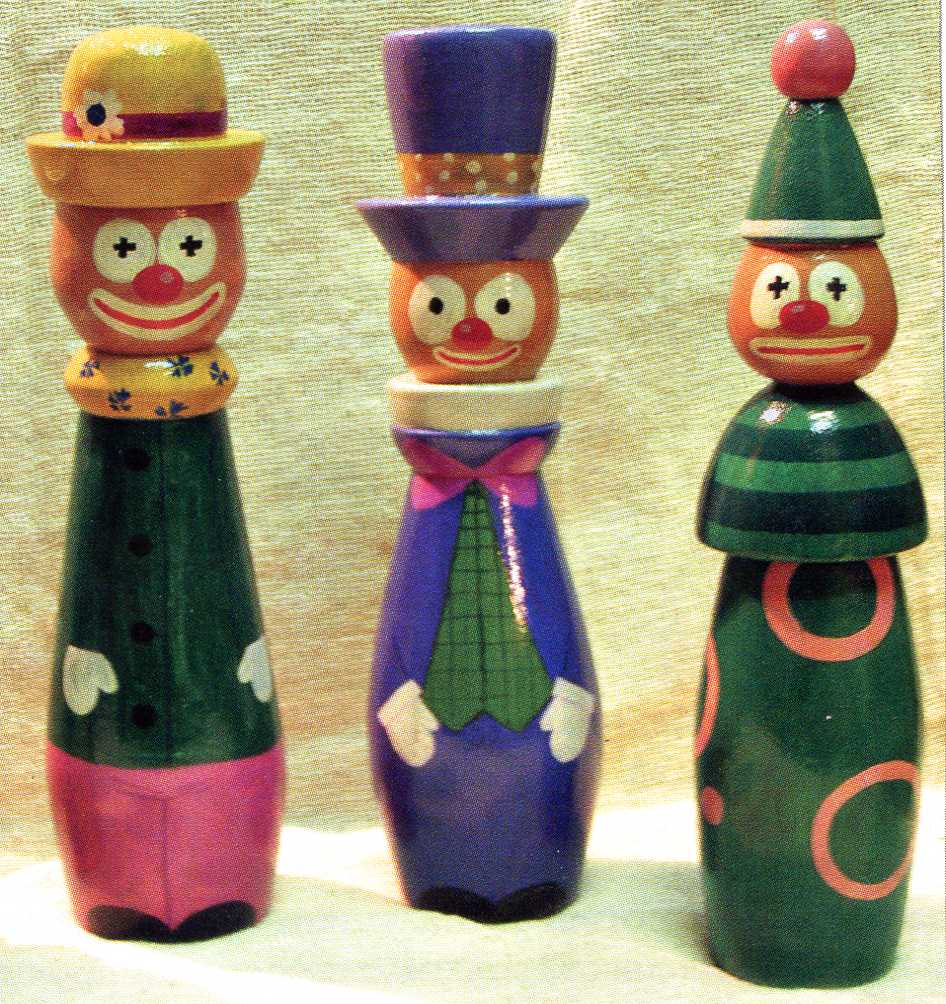

Рис.7 Точеные игрушки
Токарная обработка способна наилучшим образом выявить природную текстуру древесины. Во время обточки её слои обрезаются резцом под различными углами. В результате появляется неповторимый узор, подчёркивающий форму предмета, который даже без резьбы и росписи может служить самостоятельным декором деревянного изделия. Для точения можно использовать любую древесину как лиственных, так и хвойных пород. Обычно мастер выбирает древесину, наиболее подходящую для решения конкретных художественных задач. Например, если изделие в последующем будет расписываться, то используют древесину со слабовыраженной текстурой—осина, берёза. Если нужно показать природный рисунок, то точат из сосны или ели. Красивые ажурные изделия можно выточить из древесины твердых пород: берёза, рябина, яблоня.
На современных деревообрабатывающих предприятиях для вытачивания большого количества одинаковых деталей применяют токарные автоматы и полуавтоматы. Но художественные декоративные изделия и посуду вытачивают только на ручных станках. Обрабатывать лучше хорошо высушенную древесину, которая при полировке не даёт ворса.
Эскизы альтернативных изделий
Банк идей и предложений
1) Расписная токарная тарелка. Для её выполнения нужно владеть навыками росписи по дереву, а мы роспись ещё не освоили так хорошо.
2) Сувенир—бычок. Интересная поделка, но она не может использоваться как пасхальный сувенир.
Поделки на токарных станках по дереву и металлу: видео, фото, чертежи
Токарные станки уже много десятков лет действуют, как самый надежный способ обработать и художественно украсить любую самоделку из дерева или металла. Обработка на электрооборудовании придаёт изделию изящный и полностью законченный вид. Поделки должны иметь гладкую поверхность и плавные фигурные переходы.
Поделки, изготавливаемые на токарных станках по дереву
Для изготовления деревянных самоделок своими руками, используются мягкие породы деревьев, такие как:
- клен;
- ольха:
- липа;
- сосна;
- орех.
Изделия, требуемые твердых пород, выполняются преимущественно из дуба или березы. Для красоты и живописности на поделки можно наносить разные элементы декора, тонировку или краску.
Чтобы изготовлять поделки своими руками, необязательно быть токарем или столяром по специальности и уметь делать профессиональные чертежи. Имея в распоряжении токарный станок, можно многому научиться в домашних условиях.
Точение деревянных изделий

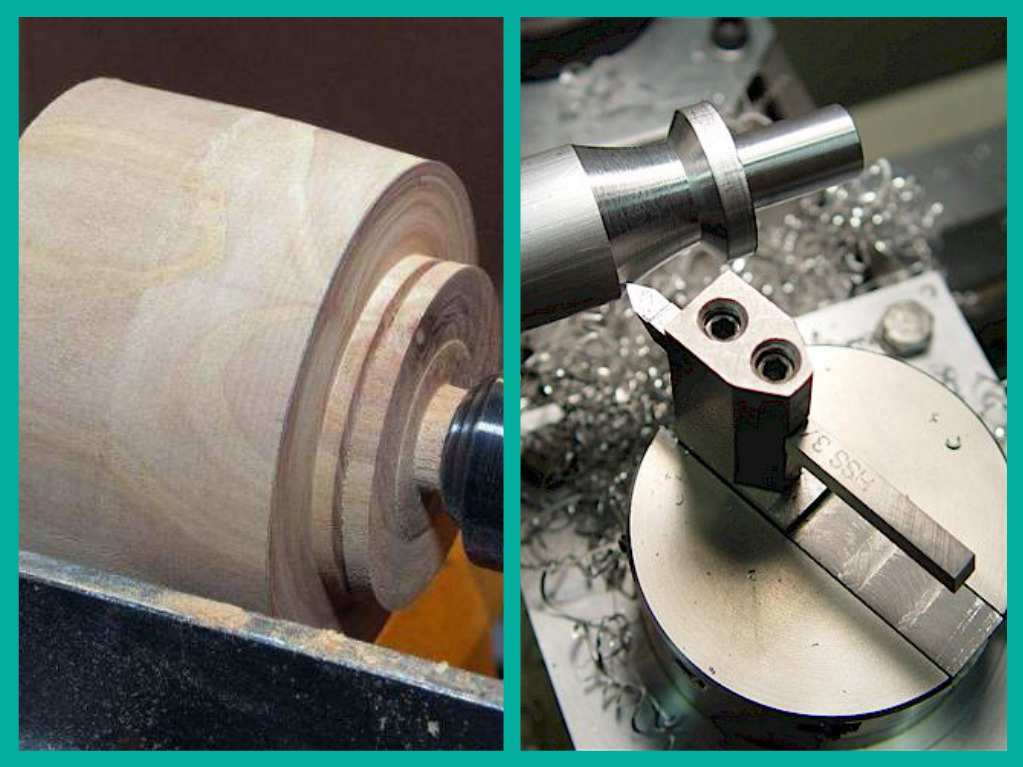

Большинство поделок требуют для себя обработку методом точения. Чтобы выполнить поделку на токарном станке в форме вазы, тарелки или бокала – предметов, имеющих поперечную форму круга, заготовку необходимо закрепить в специальном патроне станка. Для крепления длинных деталей, применяется трезубец, который поджимает их центром задней бабки.
Перемещая стамеску вдоль оси вращения, деталь будет затачиваться. Такой вид точения называется продольным. Если самоделка небольшая, ее можно закрепить шурупами к планшайбе, или плоскому диску.
Сначала на заготовку нужно нанести разметку под шурупы, а затем просверлить несквозное отверстие, по глубине равное ввинчиваемой длине шурупа. Также можно проколоть отверстие шилом. Чтобы определить местоположение шурупов, заготовку нужно приложить к планочной шайбе и через отверстия, которые находятся по обратной стороне, очертить места под шурупы.
