Как работает карбюратор бензокосы или принцип функционирования
Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.
- Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
- Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
- Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
- Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
- Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
- Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
- Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
- Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
- После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
- Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
- Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
- Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре
Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.
При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.
Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.
Это интересно! В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.
Требования к поршням
В однотактном или двухтактном двигателе мотоцикла при сгорании топливно-воздушной смеси выделяется большое количество тепла. Под его давлением поршень опускается вниз, при этом температура в цилиндре достигает экстремально высоких значений.
Детали двигателя, постоянно работающие в сложных условиях, должны быть устойчивыми к перегреву, высоким контактным нагрузкам и механическому воздействию реакции от шатуна.
Только с помощью конструкционных материалов достичь таких характеристик сложно, поэтому заводы-производители автокомпонентов используют специальные антифрикционные покрытия для поршней, стенок гильз и других деталей двигателя.
Одним из самых эффективных материалов, предназначенных для нанесения на юбки поршней является MODENGY Для деталей ДВС. Это покрытие снижает износ деталей в результате трения, препятствует появлению на них задиров. Состав способствует уменьшению шума при работе двигателя, увеличению его КПД и снижению расхода топлива.
Помимо поршней, данным средством можно обрабатывать вкладыши валов, шлицевые соединения, штоки клапанов, дроссельную заслонку.
Чтобы обеспечить наилучшую адгезию покрытия и долгий срок его службы, перед нанесением производитель рекомендует очистить и обезжирить поверхности Специальным очистителем‑активатором MODENGY.

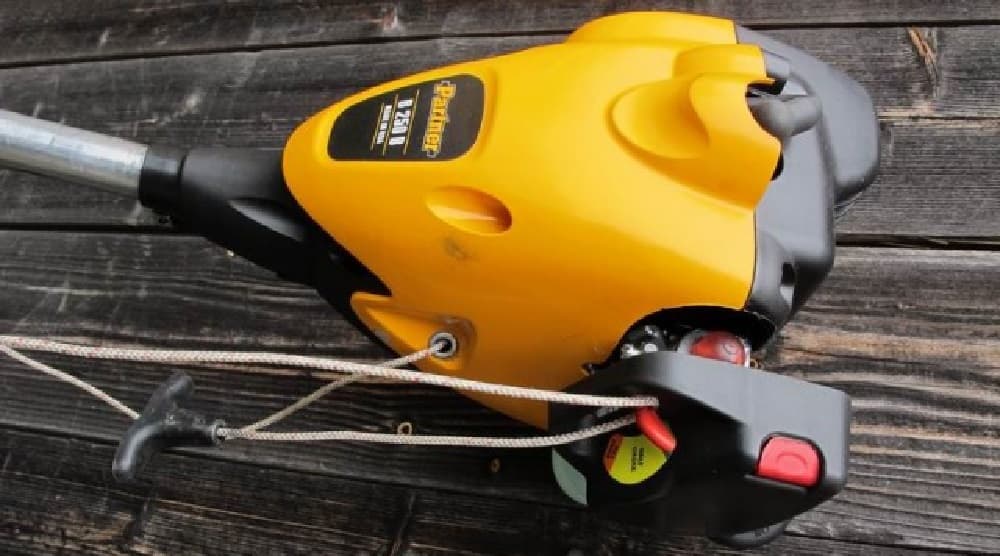

Основание и становление компании Partner
Компания Partner была основана на базе известного в послевоенной Европе шведского предприятия AB Bergborrmaskiner, выпускаемого бурное оборудование для добычи руды. В 1949 году этот концерн решил кардинально изменить направление своей деятельности, и перейти на выпуск цепных пил для лесозаготовительной сферы.
В 50-х годах XX века на рынок вышла первая бензопила марки Partner. Именно с этой модели началось бурное развитие производства техники для экспорта в страны Европы, Америки и Азии.
Сегодня дни компания Partner активно производит высококачественные цепные пилы, режущую гарнитуру, насадки. Среди садоводов отдельного внимания заслуживают триммеры этого шведского производителя. От своих рыночных конкурентов они отличаются современным дизайном, эргономичностью и хорошей заводской балансировкой. Высокое качество комплектующих и сборки дает возможность использовать электро и мотокосы Partner в самых сложных условиях без вреда для важных рабочих механизмов техники.
Замена поршневой (цпг) на 4т скутере
Нужна помощь в поиске запчастей?
Поможем и посоветуем!
+7-927-653-31-57
Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.
Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»
Муфта сцепления
При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Где он находится в бензопиле? В баке есть сапун клапан разгерметизация (Husqvarna).
Где находится сапун в бензопиле. Cтроительство, ремонт своими где находится сапун в. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.
Как видно на фото, звездочка находится за сцеплением.
У других бензопил, звездочка может находиться с наружной стороны сцепления.
Основным достоинством муфт подобного типа будет то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша движок и не вызывая поломки устройств, передающих движение от мотора к цепи.
Алгоритм определения неисправности
Причиной отказа пилы или ухудшения его производительности может быть:
Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.
Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.
Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.
- шатунно-поршневая группа;
- карбюратор;
- механизм сцепления;
- звездочка привода пильной цепи.
Повреждения головки поршня
Задиры от перегрева (в основном на головке поршня)
- перегрев в результате нарушения процесса сгорания
- деформация/засорение масляной форсунки
- установка неподходящих поршней
- неисправности в системе охлаждения
- сужение зазора в верхней части рабочей поверхности
Следы от ударов
- слишком большой выступ поршня
- чрезмерная подгонка торцевой поверхности головки блока цилиндров
- неверная посадка клапана
- неподходящее уплотнение головки блока цилиндров
- oтложения масляного нагара на головке поршня
- слишком малый зазор в клапанном приводе
- неверные фазы газораспределения из-за неправильной установки или соскакивания зубчатых ремней
Места наплавления и расплавления
- неисправные впрыскивающие форсунки
- неверное количество впрыска
- неверный момент начала впрыска
- недостаточное сжатие
- позднее зажигание
- неравномерный впрыск топлива
Трещины в днище и полости камеры сгорания
- неисправная или неподходящая впрыскивающая форсунка
- неверный момент начала впрыска
- неверное количество впрыска
- недостаточная компрессия
- недостаточное охлаждение поршня
- неподходящие поршни с неверной формой полостикамеры сгорания
- повышение мощности (например, чип-тюнинг)
Основные неисправности бензиновых триммеров
К наиболее частым относятся поломки бензокос, связанные с такими элементами конструкции:
- двигателем (в частности с поршневой системой);
- карбюратором;
- штангой;
- стартером (обрыв веревки, поломка или выход из зацепления пружины);
- с системой зажигания либо подачи топлива;
- передаточным механизмом (редуктором);
- фильтрами и глушителем.
Признаки неисправностей следующие:
- появление при работе мотокосы нехарактерных звуков;
- бензокоса не включается, не набирает требуемые обороты либо глохнет;
- при работе двигателя рабочая часть не вращается или проскакивает;
- течь бензина;
- чрезмерный нагрев отдельных узлов.
Также могут случиться более мелкие поломки, которые обнаруживаются без какой-либо специальной диагностики:
- западание пусковой кнопки;
- спадание ограничителя;
- обрыв лески или поломка (потеря остроты) ножа.
Починить мелкие неисправности нетрудно. Ремонт бензинового триммера в более сложных случаях потребует проведения предварительной диагностики для выяснения точных причин. Если имеются соответствующие знания и навыки слесарных работ, то неполадки можно устранять самостоятельно, заменяя вышедшие из строя детали.
Эксплуатация и причины поломки двигателей
Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.
Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.
Как правильно провести регулировку
Перед началом настройки карбюратора триммера необходимо сделать следующее:
- промыть двигатель;
- заменить или прочистить свечу зажигания;
- сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).
Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.
Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.
Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.
Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.
Для настройки карбюратора применяется 3 регулятора (винта).
- Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
- Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
- Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.
Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.
После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.
Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

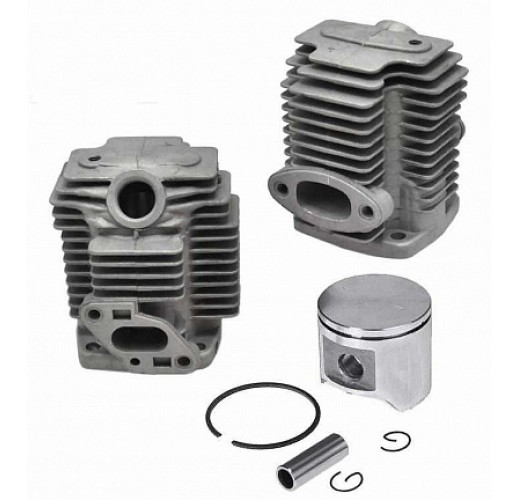

Особенности подбора поршневой группы
При подборе нового поршня или пары поршень-цилиндр обязательно обращайте внимание на соответствие их маркировок. У каждой модели мотоциклов существует от двух до четырех размерных групп поршней
Их диаметр может отличаться от 0,01 до 0,025 мм
Их диаметр может отличаться от 0,01 до 0,025 мм.
Маркировка группы обычно наносится в виде клейма на днище поршня и нижний торец цилиндра. Следите, чтобы эти цифры совпадали.
Цилиндр перед установкой поршня должен быть расточен. Если на поршне имеются острые внутренние углы, оставшиеся после механической обработки или из-за брака литья, их необходимо скруглить надфилем и заполировать.
Чтобы расположить поршень правильно, ориентируйтесь на стрелку, выбитую на днище детали. Если она отсутствует или не просматривается, поставьте поршень так же, как стопорные штифты: они должны «смотреть» на вертикальные секторы гильзы без окон.
При подборе подходящего пальца обращайте внимание на его маркировку. Так же, как поршни и цилиндры, он относится к одной из несколько размерных групп
Обычно на торец пальца ставят точку определенного цвета, такая же метка имеется на бобышке внутри поршня
Обычно на торец пальца ставят точку определенного цвета, такая же метка имеется на бобышке внутри поршня.
Поршневые пальцы двигателей современных мотоциклов обычно входят в бобышку под действием небольшого усилия при комнатной температуре. В старых моделях пальцы запрессовывались после нагрева в кипящей воде. Чтобы не ошибиться, стоит ознакомиться с инструкцией по эксплуатации транспортного средства.
Если не запускается триммер — проверяем исправность фильтров
Понадобится прибегнуть к проверке воздушного фильтра, посредством которого происходит очистка поступающего воздуха в карбюратор. Засорение очистительного элемента приводит к тому, что воздух поступает в меньшем количестве или вовсе прекращается его подача в карбюратор. Выяснить, является ли воздушный фильтр причиной того, что триммер не заводится, можно простым способом:
- Снять воздушный фильтр и осмотреть его. Присутствие засорений уже является поводом для того, чтобы винить во всем эту деталь
- Если визуально засорения не обнаруживаются, то необходимо попробовать запустить мотор без фильтра. Если триммер заводится без фильтра, то однозначно необходимо заменить эту деталь
- Воздушный фильтр можно прочистить потоком сжатого воздуха, но если он давно не менялся, то целесообразно произвести его замену на новый
Надо отметить, что не запуститься триммер из-за засора воздушного фильтра может, но это крайне редкие случаи. Зачастую засоры воздушного фильтра влияют на стабильность работы двигателя, а также способствуют снижению производительности.
Это интересно! Если бензопила завелась без воздушного фильтра, то работать инструментом без фильтрующего элемента противопоказано, так как в цилиндр попадут загрязнения, и тем самым снизится эксплуатационный ресурс.
Реальная причина того, почему же не заводится бензиновый триммер, заключается в засорении топливного фильтра. Располагается эта деталь в баке инструмента, и если косе уже более 2 лет, то пора произвести проверку исправности топливофильтрующего элемента. Если фильтр засорен, то топливная смесь соответственно не будет поступать в карбюратор, а значит и триммер не заведется.
Трудностей с заменой топливного фильтра не возникает, так как для этого достаточно извлечь из бака эту деталь, и произвести ее замену. Если собираетесь очистить топливный фильтр компрессором, то рекомендуется отказаться от этой затеи. Лучше купить новый фильтр для очистки топлива бензокосы, так как внутри старого элемента все равно останутся засорения. Ниже на видео представлен процесс замены топливного фильтра на бензокосе марки Oleo-Mac.
https://youtube.com/watch?v=wqV1fWziaL8%3F
Если не уверены в том, что причиной невозможности запуска мотора триммера является очистительный элемент топлива, тогда следует проделать следующие действия:
- Снять топливный фильтр
- Произвести запуск бензокосы
- Если она завелась, причем быстро, то действительно проблема в топливном фильтре
Фильтр засоряется посредством следующих причин:
- При продолжительной эксплуатации инструмента
- Если используется некачественный бензин или масло
- При длительном хранении топлива в баке инструмента
- Если заливать в бак топливо, которое долго хранилось
- При попадании пыли и мелких частиц в бак инструмента. Обычно это происходит во время заправки инструмента
Это интересно! Если топливный фильтр исправен, а бензокоса при этом не заводится, тогда стоит убедиться в том, что топливный шланг помещен в топливо. Ведь бывают случаи, когда шланг вместе с фильтром попросту отсоединяются от магистральной трубки, что приводит к невозможности запуска двигателя инструмента.
Топливная система
Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.
Из бака горючее качается через свободно болтающийся в баке шланг. Husqvarna; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.
Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.
Ошибки при установке поршневых колец
Установка новых колец в цилиндры, имеющие износ, является абсолютно не эффективной. Это связано с тем, что изношенное отверстие имеет форму эллипса. Ожидаемой качественной притирки не может произойти.

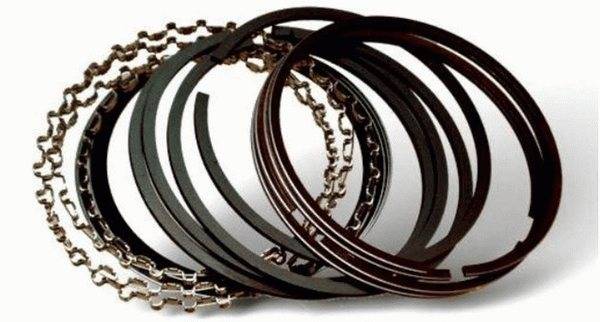

Комплект поршневых колец
Также на больших оборотах второе кольцо, состоящее из чугуна, может банально лопнуть.
При эксплуатации кольца в канавках набивают выработку. Такие зазоры расгерметизируют камеру сгорания и из нее газы поступают в картер. А в обратном направлении заходит масло. Проработать такая конструкция может несколько тысяч километров, а потом снова надо проводить ремонт.
Также грубой ошибкой будет сознательная установка зазоров напротив друг друга. Газы перегревают один бок поршня, и получается деформированная деталь. Происходит выгорание металла и дополнительная деформация всех элементов.

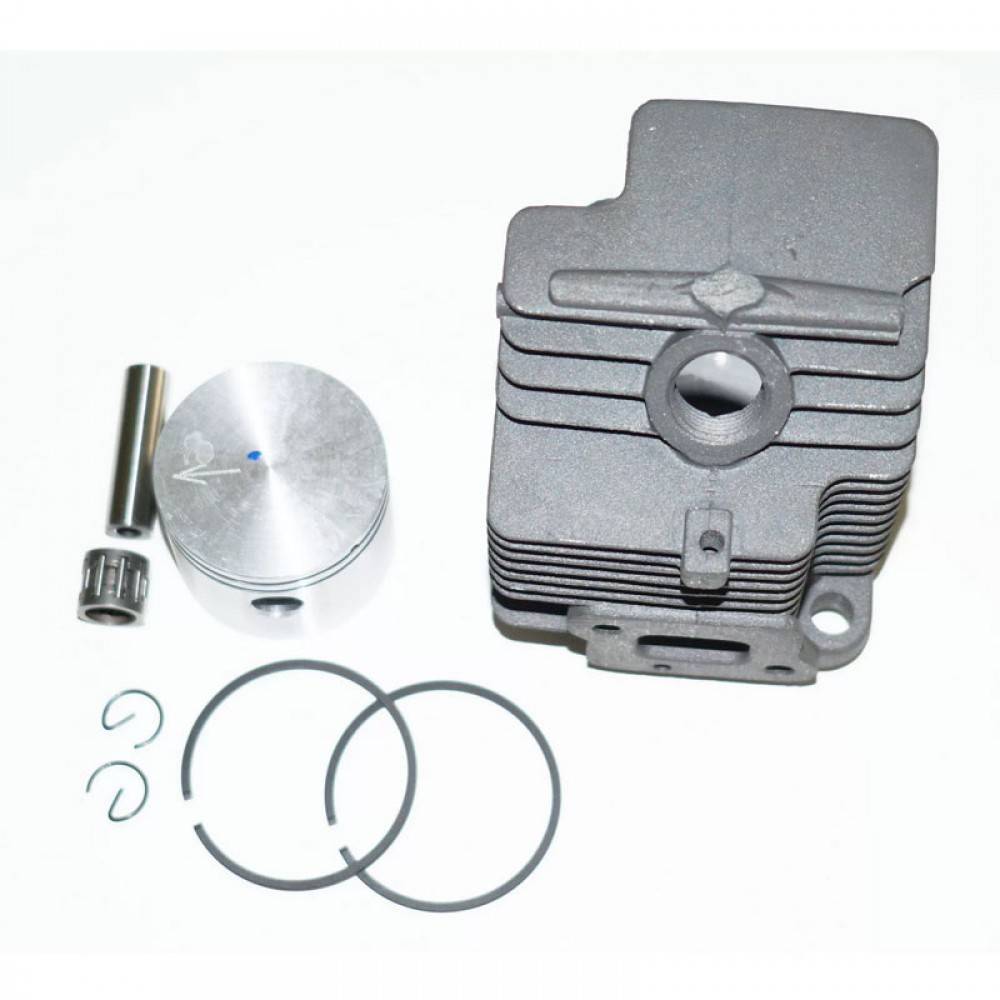

Алгоритм замены поршневой бензопилы
Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:
- Демонтаж верхней защитной крышки;
- Выкручивание свечи зажигания;
- Снятие боковой крышки;
- С помощью большой плоской отвертки убираются стопора с амортизаторов;
- В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
- Демонтаж ведущей звездочки цепи;
- Убираем карбюратор с воздушным фильтром;
- Снимаем модуль зажигания и выхлопную систему.
После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.
Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.
Герметик для фиксации поддона бензопилы
Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.
Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.
Как установить поршневую на скутер. Установка колец на поршень скутера
Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно , т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.
Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.
Установка поршневых колец на 4-х тактном китайском скутере. На фото ниже отмечено, где какое поршневое кольцо.
Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.
Второе компрессионное кольцо имеет темно-черный
цвет, а также уникальную (скошенную ) геометрию.
У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий
цвет.
На следующей схеме показано правильное расположение колец.
На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ
! Т.е. надписи должны быть направлены к головке цилиндра.
На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.
Сам процесс установки колец на мы опустим, т.к. сложного там ничего нет
Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец. Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото
Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото
Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.
На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.
Установка поршневых колец на 2-х тактном скутере. Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.
В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.
Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке
Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте
