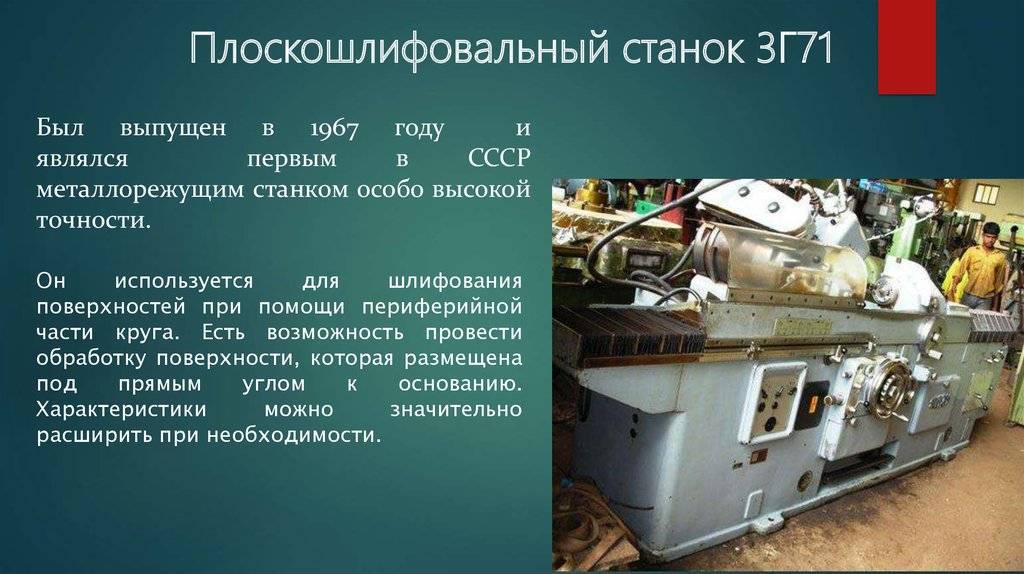

Плоскошлифовальный станок 3Г71

Плоскошлифовальный станок 3л722в технические характеристики

Описание файла

• Паспорт на станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем
• Мод. 3Л722А, 3Л722В, 3Л722В-70, 3Л722В-80, 3Л722В-001, 3Л722В-002
• Липецкий станкостроительный завод (ЛСПО)

1990 год — 3L722V_3L722A_3L722V-70.djvu (13.57 MB)

1991 год — 3L722A_3L722V.djvu (8.96 MB)

Руководство по эксплуатации. Электрооборудование. Схемы электрические принципиальные — 3L722A_3L722V_Elektrooborudovanie.djvu (6.61 MB)

Чертежи и схемы — 3L722V_big.djvu (2.02 MB)

Скачать паспорт и электросхемы этого станка другого завода (г. Ленинград):

Плоскошлифовальный станок 3Л722В с прямоугольным столом и горизонтальным шпинделем

1. Станки плоскошлифовальные с прямоугольным столом и горизонтальным шпинделем модели 3Л722В, класс точности «В» по ГОСТу 8-82 предназначены для обработки поверхностей деталей периферией или торцом шлифовального круга, различных фасонных поверхностей заготовок профилированным кругом.
2. Компоновка станка в сочетании с конструкцией шпинделя обеспечивает высокую жесткость шлифовальной бабки и исключает влияние массы перемещающихся узлов на точность и качество обработки.
3. Устройство цифровой индикации для визуального контроля величины перемещения шлифовальной бабки и система дистанционного управления позволяют повысить производительность станка и удобство обслуживания.
4. Вынесенный гидропривод с системой стабилизации температуры масла и централизованная система смазки уменьшают тепловые деформации, увеличивают долговременность станка и позволяют сохранить точность станка при длительной работе

Станок 3Л722В. Плоскошлифовальный. Технические характеристики

Технические характеристики станков это основной показатель пригодности станка к выполнению определенных работ на станке. Для плоскошлифовальных станков основными характеристиками является:

• Размеры рабочей поверхности станка
• Наибольшие размеры шлифуемого изделия
• Скорость продольного перемещения стола
• Скорость круга

Ниже приводится таблица с техническими характеристиками плоскошлифовального станка 3Л722В. Более подробно технические характеристики станка можно посмотреть в паспорте станка 3Л722В, скачать который можно ниже.

  Самый лучший сварочный инвертор для дома

• Станки модели 3Л722В(А), 3Л722В(А)-70, 3Л722В(А)-80, 3Л722В(А)-М предназначеных для шлифования торцом и периферией круга плоских и фасонных поверхностей заготовок из магнитных и немагнитных материалов.
• Опция Опция Опция
• —>

Оставить заявку

• Описание
• Характеристики
• Комплектация
• Спецпредложения

Станки серии 3Л722 (В(А), В(А)-70, В(А)-80 и В(А)-М), являющиеся аналогом моделей 3Л722В, 3Б722 и 3Д722, имеют особый круг применения.

Плоскошлифовальные станки с прямоугольным столом 3Л722 используются для шлифования фасонных и плоских поверхностей тех заготовок, что выполнены из магнитного и немагнитного сырья, посредством торца либо периферии круга.

Крепление обрабатываемых деталей (в соответствии с их габаритами, формой и материалом) может осуществляться как в специальном приспособлении, так и на электромагнитной плите.

При помощи ряда кинематических цепей станок 3Л722 способен производить движения следующего характера:

• вращать шпиндель шлифовальной бабки;
• перемещать шлифовальную бабку вертикально;
• перемещать стойку поперечно;
• перемещать стол продольно.
• Жесткость и устойчивость к вибрациям, которыми характеризуется плоскошлифовальный станок 3Л722, позволяют обрабатывать плоские поверхности с высокой точностью и чистотой.

В конструкции данного вида плоскошлифовального оборудования имеется шпиндель на подшипниках качения высокоточного типа. При помощи ШВП шлифовальная бабка перемещается в вертикальном направлении, а стойка — в направлении горизонтальном. Фторопластовое покрытие, которое имеют направляющие перемещения стола стойки, увеличивает эксплуатационный срок корпусных деталей.

Уровень допустимой нагрузки на стол достаточно высок, благодаря чему возможно осуществлять обработку даже тяжелых деталей. Конструкция данного оборудования обеспечена централизованной системой смазки, а также может оснащаться однокоординатным либо двухкоординатным УЦИ.

3Е711АФ1 станок плоскошлифовальный с горизонтальным шпинделем высокой точности. Общие сведения

Универсальный плоскошлифовальный станок особо высокой точности с горизонтальным шпинделем и крестовым столом 3Е711АФ1 предназначен для шлифования плоских поверхностей периферией круга плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной и электромагнитной плитах или в приспособлении. Возможно шлифование торцем круга вертикальных поверхностей.

Станок 3Е711АФ1 с числовым программным управлением предназначен для шлифования изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей.

С применением специальных приспособлений для профилирования шлифовальных кругов и крепления деталей на станках возможно профильное шлифование фасонных поверхностей и пазов, однако наиболее экономично данные работы производить на станках 3E711В, 3E711B-1, 3E721B-1.

Принцип работы и особенности конструкции станка

На станке возможна работа по циклу, включающему черновые и чистовые подачи при выбранных припусках, выход на размер, выхаживание, автоматический отвод круга и вывод стола в зону загрузки.

Величину съема припуска и подач отражает цифровая индикация.

Программирование осуществляется предварительным набором на галетных переключателях величин черновых и чистовых подач, припуска на чистовую обработку, число ходов выхаживания и величины автоматического отвода шлифовального круга.

Возможно многостаночное обслуживание. Станок встраивается в автоматические линии.

Пыль и шлам смываются охлаждающей жидкостью, затем отделяются магнитным сепаратором и сбрасываются в лоток. Вместо охлаждения можно применять пылеотсасывающий агрегат.

Приставное оборудование подключается готовой электропроводкой со штепсельными разъемами.

Неплоскостность и непараллельность обработанных поверхностей образца размерами 380 x 120 не более 0,004 мм.

Средний уровень звука LA не должен превышать 77 дБА (корректированный уровень звуковой мощности LpA по ОСТ2 Н89-40—75 не должен превышать 93 дБА).

Шероховатость обработанных поверхностей: периферией круга Rа 0,08.

Класс точности станка А по ГОСТ 8—77.

Разработчик — Витебское СКБ зубообрабатывающих шлифовальных и заточных станков.

Предпочтительное использование плоскошлифовальных станков

• 3Е711ВФ1, 3Е711АФ1, 3Е721ВФ-1, 3Е721АФ1-1 – Станки имеют программированный съем припуска с цифровой индикацией, при котором обеспечивается черновая автоматическая вертикальная подача с переходом в цикле на чистовую, отключение чистовой подачи при достижении заданного размера, выхаживание и отскок шлифовального круга. В станках предусмотрена автоматическая поперечная подача, автоматический реверс суппорта, вывод стола в зону загрузки. Станки с указанным уровнем автоматизации предназначены для использования в серийном и крупносерийном производствах.
• 3E711В, 3E721B-1, 3E711B-1, 3E710A – Станки имеют автоматическую вертикальную и поперечную подачи о настройкой размеров. Эти ставки предназначены для использования в единичном, мелкосерийном и серийном производствах.
• 3Е711ВФ1, 3E711B-1, 3E711B, 3E721B-1, 3E72IBФ1-1 – Станки целесообразно использовать для точных работ, а ставки 3Е711АФ1, 3E721AФ1-1, 3E710A – для особо точных работ.
• 3Е711АФ1, 3E721AФ1-1, 3E710A – Станки целесообразно использовать для особо точных работ.

Особенности устройства

Шпиндель 3Г71 имеет горизонтальное расположение. Подобная схема расположения обуславливает то, что на станине происходит перемещение суппорта стола крестового типа. Перемещение проводится по направляющим качения. При эксплуатации есть возможность перемещать заготовку в двух взаимно перпендикулярных направлениях.

Принципильная электросхема 3Г71

В любом паспорте можно встретить особенности работы крестового стола:

1. В инструкции указан тот момент, что работает механизированная подача от гидроцилиндра.
2. При эксплуатации можно использовать механизм ручной и механической подачи.
3. Продольное перемещение заготовки также позволяет ускорить процесс работы.
4. Продольный реверс стола и механизм поперечного реверс также значительно повышают функциональность модели.

Есть распорядительная панель. Задняя сторона станины имеет колону, по вертикальным направляющим, которые относятся к категории качения, перемещается шпиндель 3Г71.

К другим особенностям конструкции можно отнести то, что внутри станины есть агрегат гидравлического типа. Ремонт 3Г71, а именно гидравлический системы, можно провести через левую дверь, расположенную в станине. Система также имеет специальный бак охлаждения, который расположен на правой стороне.

Скачать паспорт плоскошлифовального станка 3Г71

Видео ремонта 3Г71

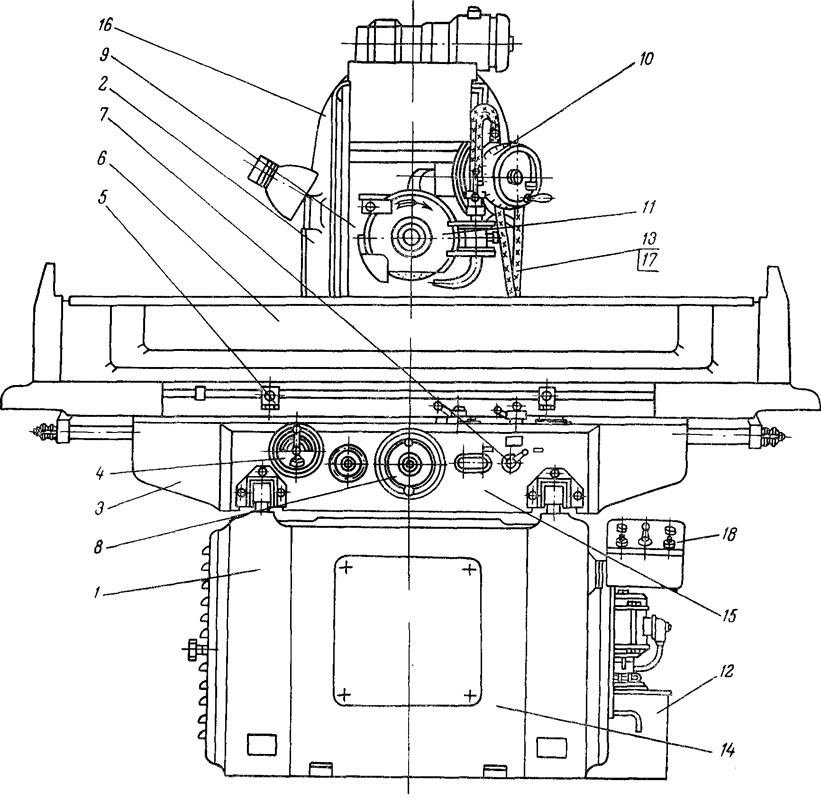

Расположение составных частей шлифовального станка 3Г71

Расположение составных частей шлифовального станка 3г71

Перечень составных частей шлифовального станка 3Г71

1. Станина – 10.000
2. Колонна – 11.000
3. Суппорт крестовый – 20.000
4. Механизм продольного ручного перемещения стола – ЗБ71М.21.000
5. Механизм продольного реверса стола – 22.000
6. Стол – 23.000
7. Механизм поперечного реверса стола – 24.000
8. Механизм поперечной подачи – 25.000
9. Шлифовальная головка – 30.000
10. Механизм автоматической и ручной вертикальной подачи – 46.000
11. Кожух – 53.000
12. Охлаждение – 60.000
13. Гидрокоммуникация – 70.000
14. Гидроагрегат – 71.000
15. Распределительная панель – 72.000
16. Смазка колонны – 74.000
17. Кран управления – 75.000
18. Электрооборудование – 80.000

2 Принцип работы станка, его составные части и кинематическая схема

Шлифовальная горизонтальная установка Оршанского завода состоит из следующих основных компонентов:

• кран управления;
• колонна и станина;
• гидрокоммуникация;
• устройство реверса (продольного) стола;
• электрическое оборудование;
• система смазки колонны;
• крестовый суппорт;
• распределительная панель;
• кожух;
• рабочая поверхность (стол);
• гидравлический агрегат;
• устройство продольного реверса;
• устройство вертикальной подачи;
• шлифголовка;
• устройства поперечной подачи и поперечного реверса.

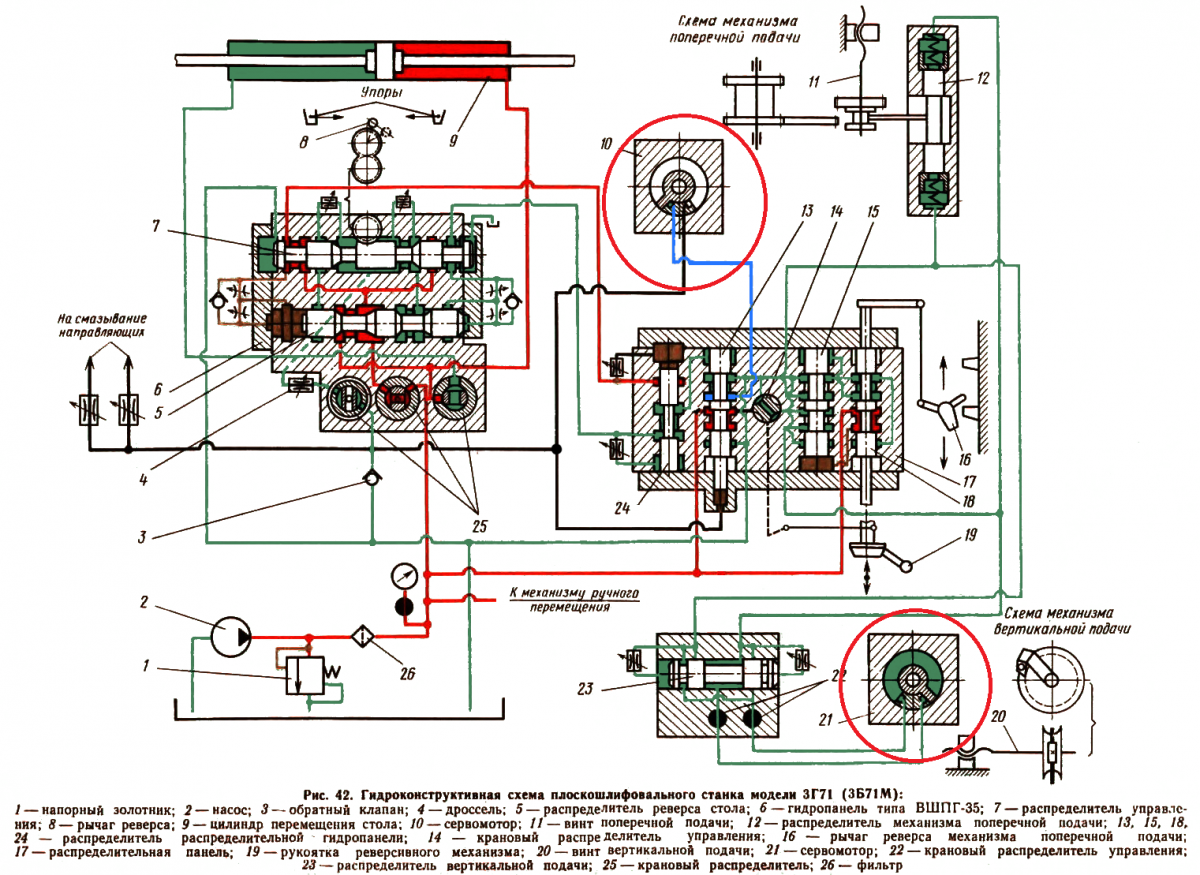

Крестовый суппорт поперчено передвигается по двум направляющим на станине, которые имеют форму латинской буквы V. По ним же, а также по плоской направляющей происходит и передвижение стола, но уже продольно. Перемещение рабочая поверхность получает от гидравлического цилиндра, который располагается между направляющими. В нижней части крестового суппорта (внутри данного узла) установлено несколько устройств:

• ВШПГ–35 – гидропанель;
• передвижения стола в продольном направлении;
• распределительный блок;
• поперечной подачи;
• реверса (поперечного) стола.

В задней части станины монтируется колонна, шлифовальная головка передвигается по направляющим вертикального вида. Бак охлаждения находится рядом с агрегатом с правой его стороны. А гидравлический механизм размещается внутри станины. Обслуживать данный узел можно через дверку с левой стороны станины. Шпиндель вращается через плоскоременную передачу от электрического двигателя, который отвечает за главное движение. Ручная вертикальная подача идет через червячный механизм от маховика, а автоматическая обеспечивается гидроприводом посредством гидравлического цилиндра, оснащенного лопастями.

Аналогично гидроцилиндром производится и поперечная автоподача. При этом винт поворачивается через шестерни и обгонную муфту за счет вращения ротора гидравлического цилиндра. Ручная подача в поперечном направлении выполняется рукояткой или от маховика. Реверс рабочей поверхности становится возможным благодаря наличию установленного на столе кулачка. Вручную же перемещать стол можно при помощи рейки и маховика.

Сведения о производителе плоскошлифовального станка 3Г71М

Производитель плоскошлифовального станка 3Г71М — Оршанский станкостроительный завод Красный борец, основанный в 1900 году.

В 1959 году на заводе началось производство плоскошлифовальных станков высокой и особо высокой точности.

В 1967 году был выпущен плоскошлифовальный станок 3711 первый в СССР металлорежущий станок особо высокой точности.

Станки, выпускаемые Оршанским станкостроительным заводом

• 3Б70В — станок плоскошлифовальный с горизонтальным шпинделем 160 х 400
• 3Г71 — станок плоскошлифовальный с горизонтальным шпинделем 200 х 630
• 3Г71М — станок плоскошлифовальный с горизонтальным шпинделем 200 х 630
• 3Д711ВФ11 — станок плоскошлифовальный с УЦИ, 200 х 630
• 3Е710В — станок плоскошлифовальный с горизонтальным шпинделем 125 х 250
• 3Е711В — станок плоскошлифовальный с горизонтальным шпинделем 200 х 630
• 3Е711ВФ2 — станок плоскошлифовальный с ЧПУ, 200 х 630
• 3711, 3701 — станок плоскошлифовальный особо высокой точности 200 х 630, 125 х 400
• Орша-Ф32Ш — станок консольно-фрезерный широкоуниверсальный 320 х 1400
• ТШ-1 — станок настольный точильно-шлифовальный Ø 250
• ТШ-2 — станок точильно-шлифовальный Ø 300
• ТШ-3 — станок точильно-шлифовальный Ø 400
• ТШ-4 — станок точильно-шлифовальный Ø 400

Система питания электрооборудования станка 3Г71М

Станок подключается к сети трехфазного переменного тока напряжением ~380 В, частотой 50 Гц.

• На асинхронные короткозамкнутые электродвигатели M1-M3, М5, М6, М8 и трансформатор ТР3 подается напряжение 380 В переменного трехфазного тока.
• На электродвигатель М7 подается напряжение ~220 В переменного трехфазного тока, снимаемого с трансформатора Тр3.
• На цепи управления и электромагнит ЭМ1 подается напряжение ~110 в переменного тока от трансформатора Тр2.
• На кронштейн местного освещения ЛI подается напряжение ~24 В переменного тока от трансформатора Тр2.
• На аппаратуру сигнализации Л2 и Л3 подается напряжение ~5 В переменного тока от трансформатора Tpl.
• На электромагнитное приспособление подается напряжение 110 В постоянного тока через выпрямитель Д11. Цепи управления постоянного тока работают от напряжения, снимаемого от выпрямителя Д10, на вход которого подается напряжение 36 В переменного тока от трансформатора Tpl.
• Питание бесконтактного конечного выключателя ВБ2 осуществляется постоянным напряжением, снимаемым с выпрямителя Д26, на вход которого подается напряжение 31 В с обмоток 36 В и 5 В трансформатора Tpl, включенных встречно.

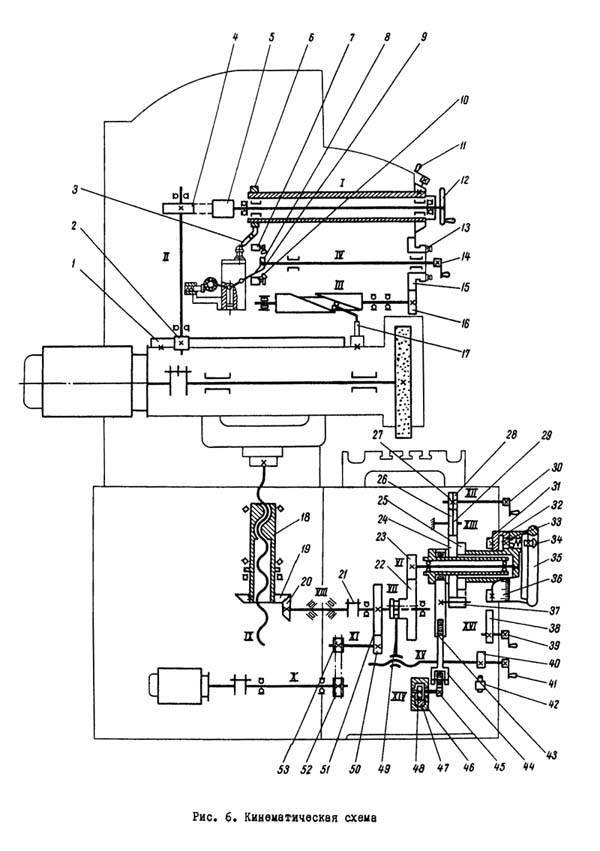

Кинематическая схема плоскошлифовального станка 3Б722

Кинематическая схема плоскошлифовального станка 3Б722

Цепь вертикальной подачи шлифовальной бабки

Ручная подача. Движение от маховика 35 передается через шестерни 23, 22, муфту 21, коническую пару шестерен 20, 19 на гайку 18, связанную с ходовым винтом IX..

Так как гайка зафиксирована от вертикального перемещения, то при ее вращении винт IX будет перемещаться в осевом направлении и передвигать каретку со шлифовальной бабкой.

Автоматическая подача. В момент реверса шлифовальной бабки масло подается в ту или иную полость цилиндра механизма подачи 46 и перемещает плунжер-рейку 47. Последняя через шестерню 48 вращает кривошип 45, который черев шатун 44 поворачивает на угол 40-50° рычаг 43 с сидящей на нем собачкой 37.

Собачка поворачивает храповик 25, соединенный с маховиком 35. Далее движение передается по описанной выше цепи к винту.

Регулирование величины автоматической подачи осуществляется поворотом перекрышки 24, в результате чего собачка 37 может поворачивать храповик 25 на всем пути своего движения или на части его. Изменение положения перекрышки 24 осуществляется от рукоятки 30 через шестерни 28, 27, 29, 26 и зубчатый сектор, нарезанный на перекрышке 24.

Для автоматического прекращения подачи после снятия установленного припуска служит сектор 31, 88 крепленный на лимбе 36. При этом он входит в зону качения собачки 37, которая начинает скользить по нему, не задевая зубьев храповика 25.

При работе вручную до “жесткого упора” рукояткой 39 подводится жесткий упор 38, в который упирается в конце хода упор, закрепленный на лимбе 32. Лимб связан с маховиком 35 посредством зубчатого фиксатора 33, включение которого производится нажатием кнопки 34.

Ускоренное перемещение. Ускоренное установочное перемещение подготавливается поворотом рукояти 41. При этом при помощи винтовой канавки на валу рычагом 49 шестерня 22 выводится из зацепления с шестерней 23 и маховиком 35 отключается от цепи подачи. Одновременно кулачок 40 нажинает на конечный выключатель 42, который разблокирует кнопочную станцию пуска электродвигателя механизма ускоренного перемещения.

При включении электродвигателя движение от вала электродвигателя передается бесшумной цепью через звездочки 52, 53. шестерни 50, 51 на винт IX по рассмотренной ранее цепи.

При этом шлифовальная бабка перемещается вверх или вниз.

Цепь поперечной подачи шлифовальной бабки

Ручная подача. От маховика 12 через червячную передачу (червяк 5 – шестерня 4) вращение передается реечной шестерне 2, которая находится в зацеплении с рейкой I, укрепленной на шлифовальной бабке.

Для того, чтобы при гидравлическом перемещении шлифовальной бабки от цилиндра не произошла поломка передачи, червяк 5 выводится из зацепления с шестерней 4 путем поворота рукоятки II. При этом эксцентриковая гильза кулачком 6 и рычагом 3 осуществляет блокировку, исключая перемещение шлифовальной бабки от гидроцилиндра при включенном червяке.

Автоматическая подача. При поперечном перемещении шлифовальной бабки от гидроцилиндра палец 17, укрепленный на корпусе бабки, скользит по спиральному пазу вала III, заставляя его вращаться. Далее через шестерни 16 и 15 приводится во вращение диск с переставляемыми упорами 13. Диск с упорами при максимальном поперечном проходе шлифовальной бабки делает почти полный оборот, и упоры, воздействуя на реверсивную рукоятку 14, поворачивают ее вместе с валиком и сидящим на нем рычагом 9. Рычаг одним из своих пальцев воздействует (при реверсе шлифовальной бабки) поочередно на конечные выключатели 7 и 10, которые дают команду на вертикальную автоматическую подачу, а другим пальцем переключает рычаг 8, связанный с реверсивным золотником гидрокоробки реверса шлифовальной бабки.

Рукояткой 14 можно произвести также и ручной реверс шлифовальной бабки.

Привод шлифовальной бабки. Шпиндель шлифовального круга получает вращательное движение через муфту от фланцевого электродвигателя мощностью 10 кВт при 1460 оборотов в мину.

ПАСПОРТА (руководство, документация) НА ШЛИФОВАЛЬНЫЕ СТАНКИ

. 2М112 НС-12А 16К20 .1Д63А

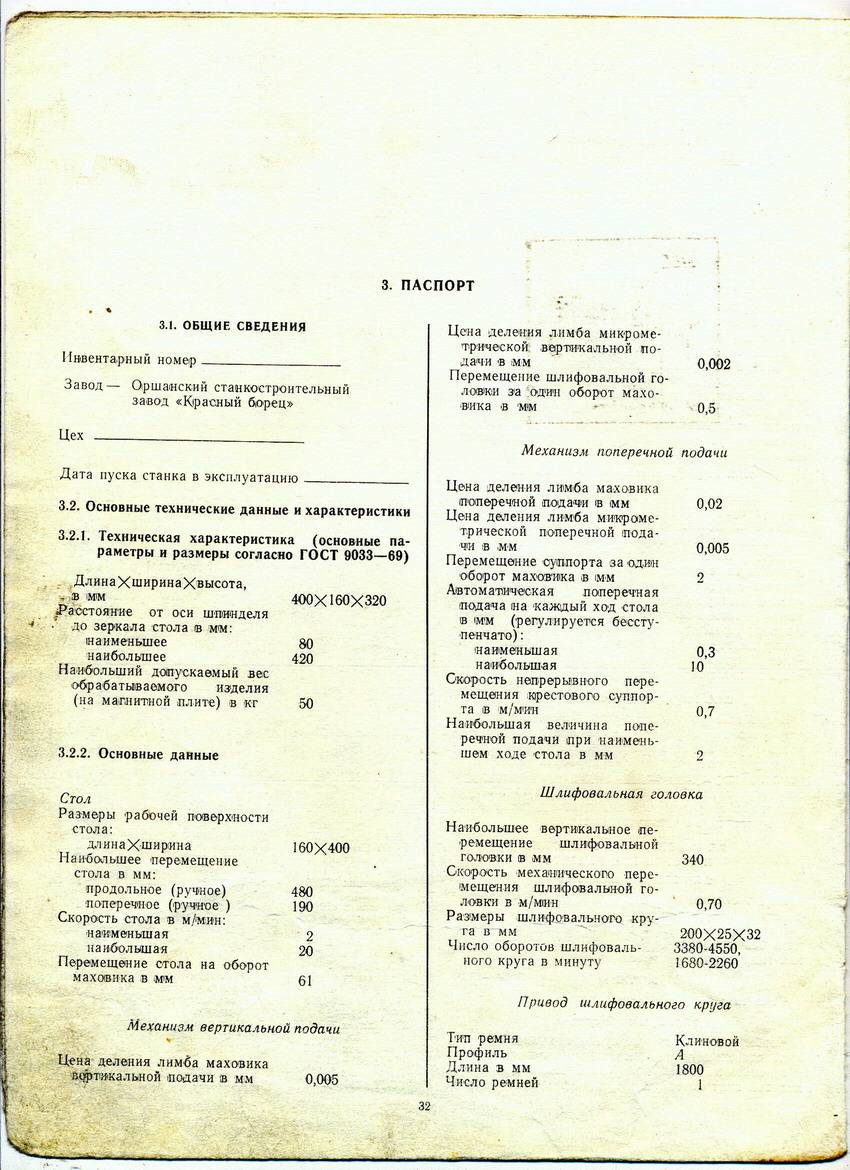

ПАСПОРТ СТАНКА:Паспорт — это основной технический документ, содержащий данные, характеризующие станок, рекомендации по установке его и уходу за ним. В паспорте указывают основные размеры станка, скорости шпинделя и стола, величины подач, величину наибольшего допустимого крутящего момента на шпинделе и мощность. В нем содержатся сведения об основных принадлежностях и приспособлениях к станку, о приводе, гидравлических механизмах, схеме управления станком, об устранении дефектов при работе, приводятся электро- и гидросхемы, кинематическая схема, спецификация подшипников, зубчатых колес, электродвигателей, золотников, клапанов и других устройств. Паспорт используется цеховым технологом как документ для назначения режимов обработки, подбора приспособлений, планировки размещения станка в цехе. Паспорт необходим также механику и энергетику как руководство по эксплуатации и ремонту станка; в него вносят данные о проведенных ремонтах и модернизации. При работе станка могут возникнуть различные неисправности, которые может устранить сам рабочий или сообщить о них слесарю-ремонтнику. Указания о методах исправления дефектов приведены в паспорте.

ПАСПОРТ СТАНКА:

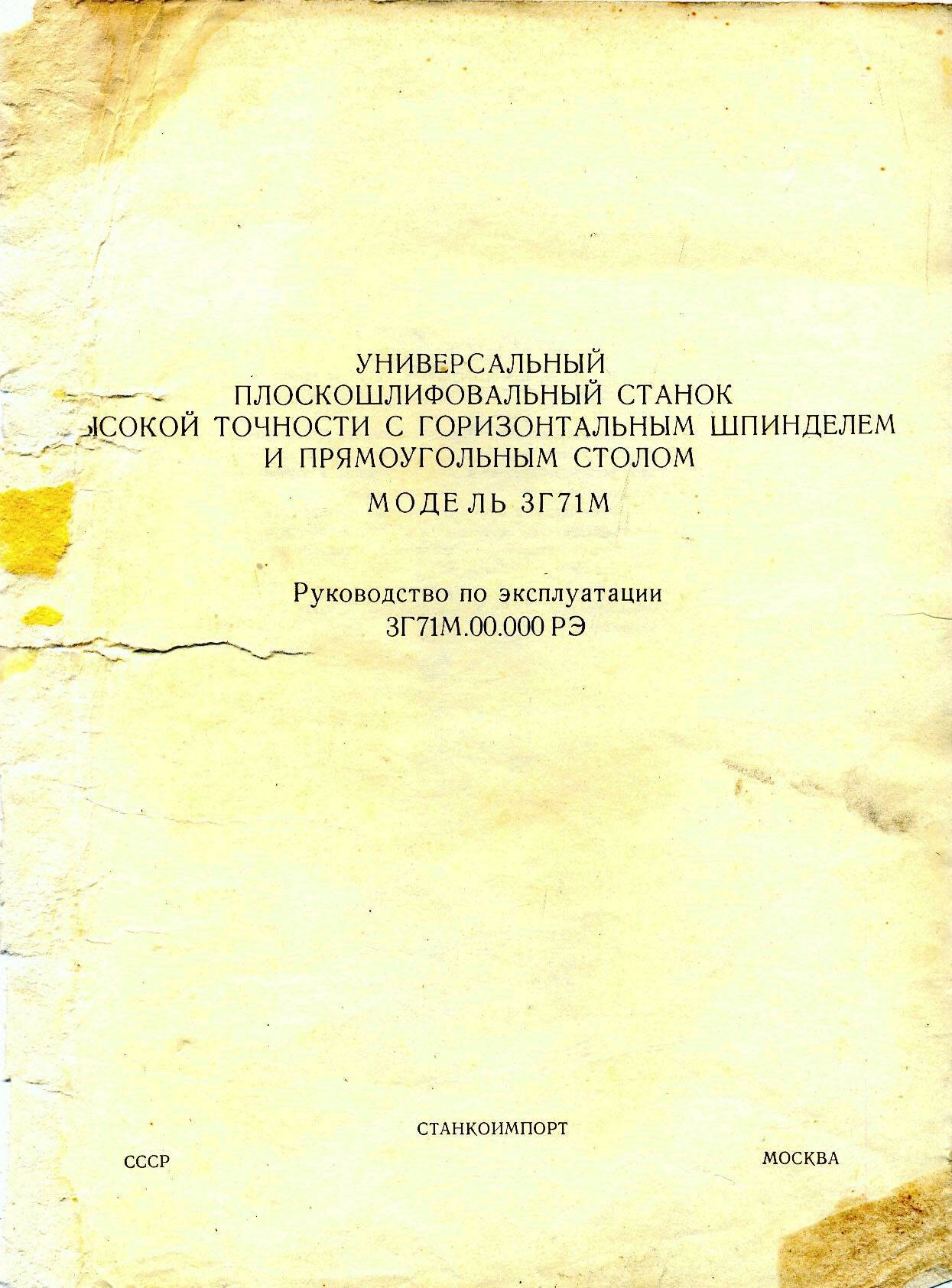

К каждому станку, заводом-производителем, прилагается «Руководство по эксплуатации станка». «Руководство» содержит: краткое описание назначения и области применения станка; инструкцию по перемещению (перевозки), распаковке и установки станка (с чертежом фундамента); описание конструкции основных сборочных единиц (узлов) станка; инструкцию по пуску и обслуживанию станка; паспорт электрооборудования и электрическую схему станка. Отдельной составной частью руководства является ПАСПОРТ станка, оформленный на специальных стандартных бланках. Паспорт содержит: основные данные станка (характеристику); спецификацию сборочных единиц (узлов) станка; таблицу основных параметров зубчатых колес, червяков, винтов и гаек; кинематическую схему станка; таблицу механики главного движения (положение рукояток и соответствующие им частоты вращения шпинделя, наибольшие допускаемые крутящие моменты, мощности, кпд, указания о слабых звеньях); таблицу механизма подачи (положение рукояток и соответствующие им величины подачи), схему расположения и спецификацию подшипников. К «Руководству» прилагаются чертежи наиболее часто заменяемых деталей станка. Ознакомление с новым станком станочник начинает с изучения паспорта станка и «Руководства по эксплуатации станка» . Этими документами руководствуются также при ремонтах и регулировках станка, смене смазки, модернизации станка или установке на него специальных приспособлений.

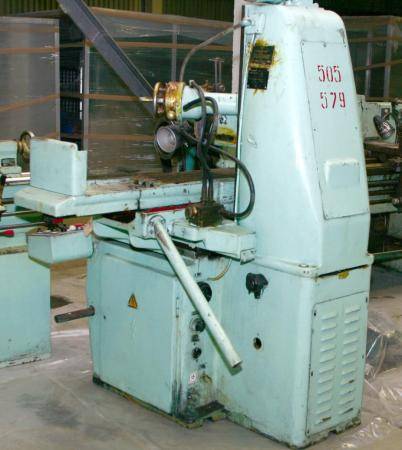

Устройство и работа станка модели 3Г71М и его основных узлов

Крестовый суппорт

Крестовый суппорт представляет собой отливку с взаимно перпендикулярными направляющими: нижние Y-образные, верхние — плоские и Y-образные.

Между верхними направляющими установлен гидроцилиндр, штоки которого связаны со столом.

Для отсчета поперечных перемещений на правом крыле суппорта крепится кронштейн с индикатором.

К нижнему платику суппорта крепится кронштейн гайки поперечной подачи.

В левом переднем крыле встроен механизм продольного ручного перемещения стола.

Механизм продольного перемещения стола

Механизм крепится к переднему левому крылу суппорта, перемещается стол вручную маховиком через шестерни 4-5-1. При включении механического перемещения стола шестерню I необходимо вывести из зацепления с рейкой стола, для этого нужно маховик и вал вытянуть «на себя». Фиксация производится подпружиненным шариком.

Для жесткой фиксации имеется кнопка 3, которая непосредственно прижимает шарик 2 в пазу вала. Для блокировки ручного и гидравлического перемещения в механизме установлен микропереключатель 6, не позволяющий включать гидравлическое перемещение стола, пока шестерня 1 не будет выведена из зацепления.

Механизм подач

Механизм обеспечивает:

1. Автоматическую поперечную подачу суппорта
2. Ручную поперечную подачу
3. Ускоренное перемещение суппорта
4. Автоматическую вертикальную подачу шлифовальной головки на каждый продольный или поперечный ход стола
5. Ручную вертикальную подачу
6. Ускоренное перемещение шлифовальной головки

Автоматическая поперечная подача происходит в момент продольного реверса стола за счет подачи импульса тока на электродвигатель, соединенный через шестерни с винтом поперечной подачи. Изменение величины подачи производится поворотом переключателей на пульте управления. Одним производится грубая настройка поперечной подачи, другим — тонкая.

При работе с автоматической поперечной подачей и при ускоренном перемещении суппорта маховик 3 должен быть при помощи кнопки разъединен с шестерней 5, а шестерня 5 должна войти в зацепление с шестерней 1.

При ручной поперечной подаче шестерня 5 должна быть в зацеплении с шестерней 2.

Тонкая поперечная подача осуществляется через конические шестерни 4 кнопкой, выведенной через верхнюю поверхность.

Ускоренное перемещение крестового суппорта включается тумблером на пульте управления.

Автоматическая вертикальная подача осуществляется от лопастного гидроцилиндра 14, работающего в момент поперечного или продольного реверса стола в зависимости от положения тумблера.

На оси цилиндра закреплен рычаг с собачкой 15. Собачка может скользить по заслонке 13 или зацепляться с храповым колесом 8. Храповое колесо 8 скреплено с шестерней 7, которая через шестерню 9 передает движение на вал червяка редуктора вертикальной подачи. Величина автоматической подачи регулируется заслонкой 13, перекрывающей зубья храпового колеса 8.

На кнопке поворота заслонки 6 нанесены деления величины устанавливаемой подачи.

Ручная вертикальная подача осуществляется маховиком 10 через пару шестерен 12-9 и редуктор.

Тонкая подача осуществляется кнопкой через конические шестерни 4.

При грубой ручной подаче кнопка тонкой подачи должна находиться в верхнем положении, конические шестерни 11 в этом случае расцеплены.

Чтобы не вращался маховик при ускоренном перемещении шлифовальной головки, в механизме предусмотрен микропереключатель, который нажимается при разъединении шестерен 12 и 9 кнопкой, находящейся под маховиком 10, и только в таком положении можно включить электродвигатель ускоренного перемещения.

Основные технические характеристики плоскошлифовального станка 3г71м

Производитель — Оршанский станкостроительный завод Красный борец. Основные параметры станка — в соответствии с ГОСТ 13135. Станки плоскошлифовальные с прямоугольным столом. Основные размеры. Нормы точности.

• Класс точности по ГОСТ 8-71 — В. Шероховатость обработанной поверхности V 10
• Размеры рабочего стола (длина х ширина) — 630 х 200, мм
• Предельные размеры обрабатываемой поверхности (длина х ширина х высота) — 630 х 200 х 320 мм
• Наибольшая масса орабатываемой детали — 150 кг
• Размеры стандартного шлифовального круга — Ø 250 х 32 х 76 мм
• Мощность электродвигателя — 2,2 кВт
• Вес станка полный — 2,25 т

Современные аналоги плоскошлифовального станка 3Г71М

• 3Д711ВФ11 — 600 х 200, производитель Оршанский станкостроительный завод Красный борец
• 3Л741ВФ10 — 600 х 200, производитель Липецкий станкостроительный завод

2 Принцип работы станка, его составные части и кинематическая схема

Шлифовальная горизонтальная установка Оршанского завода состоит из следующих основных компонентов:

• кран управления;
• колонна и станина;
• гидрокоммуникация;
• устройство реверса (продольного) стола;
• электрическое оборудование;
• система смазки колонны;
• крестовый суппорт;
• распределительная панель;
• кожух;
• рабочая поверхность (стол);
• гидравлический агрегат;
• устройство продольного реверса;
• устройство вертикальной подачи;
• шлифголовка;
• устройства поперечной подачи и поперечного реверса.

Крестовый суппорт поперчено передвигается по двум направляющим на станине, которые имеют форму латинской буквы V. По ним же, а также по плоской направляющей происходит и передвижение стола, но уже продольно. Перемещение рабочая поверхность получает от гидравлического цилиндра, который располагается между направляющими. В нижней части крестового суппорта (внутри данного узла) установлено несколько устройств:

• ВШПГ–35 – гидропанель;
• передвижения стола в продольном направлении;
• распределительный блок;
• поперечной подачи;
• реверса (поперечного) стола.

В задней части станины монтируется колонна, шлифовальная головка передвигается по направляющим вертикального вида. Бак охлаждения находится рядом с агрегатом с правой его стороны. А гидравлический механизм размещается внутри станины. Обслуживать данный узел можно через дверку с левой стороны станины. Шпиндель вращается через плоскоременную передачу от электрического двигателя, который отвечает за главное движение. Ручная вертикальная подача идет через червячный механизм от маховика, а автоматическая обеспечивается гидроприводом посредством гидравлического цилиндра, оснащенного лопастями.

Аналогично гидроцилиндром производится и поперечная автоподача. При этом винт поворачивается через шестерни и обгонную муфту за счет вращения ротора гидравлического цилиндра. Ручная подача в поперечном направлении выполняется рукояткой или от маховика. Реверс рабочей поверхности становится возможным благодаря наличию установленного на столе кулачка. Вручную же перемещать стол можно при помощи рейки и маховика.

3У131 станок круглошлифовальный универсальный полуавтомат. Назначение и область применения

Разработчик круглошлифовального станка 3У131 Опытно-конструктМоскваое бюро шлифовальных станков (ОКБ ШС), Харьковского станкостроительного завода им. С. В. Косиора, основанного в 1936 году.

Шлифовальный станок 3У131 предназначен для наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также плоских фланцевых поверхностей изделий в условиях единичного и мелкосерийного производства.

Шлифование на станках 3У131 может производиться в неподвижных центрах или патроне. Верхняя часть стола, шлифовальная и передняя бабки станков выполнены поворотными.

Принцип работы и особенности конструкции станка

Гидравлический привод продольного перемещения стола обеспечивает плавное регулирование скорости перемещения и изменение величины задержек в крайних положениях стола. Имеется механизм ручного перемещения стола.

Шпиндель шлифовальной бабки смонтирован в самоустанавливающихся гидродинамических подшипниках, которые обеспечивают устойчивое положение шпинделя при больших нагрузках.

Шлифовальная бабка перемещается на роликовых направляющих. В механизме подач шлифовального круга применена винтовая пара качения, что обеспечивает высокую точность подачи.

Станки 3У131 комплектуются механизмом балансировки шлифовального круга на ходу и прибором для замера величины вибрации.

Обработка изделия на станках может проводиться продольным шлифованием с ручной или автоматической подачей круга при реверсах стола или врезным шлифованием с ручной подачей круга. Обеспечивается высокая точность и чистота обработки.

Станки комплектуются скоростными точными внутришлифовальными шпинделями.

Резервуары для масла и охлаждающей жидкости вынесены за пределы станины для устранения тепловых деформаций. Обеспечивается очистка масла и охлаждающей жидкости.Надежная блокировка исключает включение приводов вращения шпинделя шлифовального круга и перемещения стола при отсутствии смазки, а также отвод пиноли задней бабки при подведенной шлифовальной бабке.

Станки удобны в управлении и обслуживании. Пуск перемещения стола, включение вращения охлаждения изделия и быстрый подвод шлифовального круга к изделию производится одной рукояткой. Отвод пиноли задней бабки осуществляется от гидравлики с помощью педали.

Станки комплектуются навесными индикаторными скобами для замера шлифуемого диаметра изделия.

Высокая жесткость станков, достаточные размеры шлифовального круга и мощный привод обеспечивают высокую производительность.

Шпиндель передней бабки неподвижный. Изделие приводится во вращение электродвигателем постоянного тока через клиноременные передачи, что дает возможность бесступенчато регулировать вращение изделия.

Шпиндель шлифовальной бабки установлен и двух подшипниках скольжения специальной конструкции с принудительной проточной смазкой. Корпус шлифовальной бабки смонтирован на роликовых направляющих.

Алмазная правка шлифовального круга производится прибором правки, установленным на задней бабке, или прибором для автоматической правки, поставляемым по особому заказу за отдельную плату.

Класс точности станков по ГОСТ 11654—65:

• модель ЗУ131 – П
• модель ЗУ131В – В

Шероховатость обработанной поверхности по ГОСТ 2789—59 на станке модели ЗУ131:

• наружная поверхность – V10
• внутренняя поверхность – V 9
• торцевая поверхность – V 8

Шероховатость обработанной поверхности по ГОСТ 2789—59 на станке модели ЗУ131В:

• наружная поверхность – V11
• внутренняя поверхность – V10
• торцевая поверхность – V9

Технические характеристики круглошлифовального универсального станка 3у131

Разработчик – Харьковское конструктМоскваое бюро шлифовальных станков ОКБ ШС.

Изготовитель – Лубенский станкостроительный завод.

Основные параметры станка – в соответствии с ГОСТ 11654-90 Станки круглошлифовальные. Основные параметры и размеры. Нормы точности.

• Наибольший диаметр обрабатываемой заготовки – Ø 280, мм
• Наибольшая длина обрабатываемой заготовки – 710 мм
• Высота центров – 185 мм
• Максимальная масса заготовки – 55 кг
• Размеры шлифовального круга – 450..600 х 305 х 50 мм
• Мощность электродвигателя – 5,5 кВт
• Вес станка полный – 6,2 т

Модификации круглошлифовального станка 3У131

• 3у131 – базовая модель, наибольший размер изделия Ø 280 × 710 мм, класс точности П по ГОСТ 11654—65;
• 3у132 – наибольший размер изделия Ø 280 × 1000 мм, класс точности П по ГОСТ 11654—65;
• 3у133 – наибольший размер изделия Ø 280 × 1400 мм, класс точности П по ГОСТ 11654—65;
• 3у131в, 3у132в, 3у133в – класс точности В по ГОСТ 11654—65;
• 3у131вм, 3у132вм, 3у133вм – класс точности В по ГОСТ 11654—65;

Станки могут быть применены в условиях мелкосерийного, серийного и крупносерийного производства.
