Пирометры для измерения температуры бесконтактным методом

Таблица коэффициентов излучения разных материалов

В большинстве случаев, нельзя просто так направить луч, нажать курок и тут же получить правильный результат измерения на табло. На блестящих нагретых предметах все пирометры начинают сильно врать.

И зависит эта погрешность напрямую от коэффициента излучения. Вот подробная таблица коэффициентов излучения различных материалов. Этими данными необходимо пользоваться каждый раз при замерах пирометрами.

Чтобы повысить точность измерений, стоит покупать более дорогие модели с возможностью выставления этих коэфф. внутри программных настроек.

Замерить температуру материалов, которых нет в таблице, можно двумя способами. Использовать “мишень” с известным коэфф., накладывая ее на измеряемый объект.

Или сначала определить контактным термометром температуру поверхности, и затем меняя значения в приборе, добиться примерного совпадения.

Виды пирометров

Для начала важно определить составные части прибора, рассмотрим их более подробно:

  • Система оптического захвата, она может воспринимать излучение или выбросы энергии от какого-либо источника.
  • Устройство, способное преобразовывать эту энергию в данные, интерпретируемые прибором;
  • Система регулировки, отвечающая за калибровку выбросов. Она может сравнивать показания со своим внешним источником.
  • Механизм компенсации, позволяющий очистить данные от влияния окружающей среды.

Существуют 3 основных типа устройств, опишем их, рассмотрим какие они бывают:

  1. Оптические аппараты замеряют излучение (красно-желтый спектр), испускаемое веществом, затем благодаря полученной информации формируются показания температуры. Приборы способны получать цифры, превышающие 1000°C, максимально определяемые значения около 1300°C. Этот вид устройств включает несколько подтипов, например, пирометры сопротивления. Они состоят из тонкой проволоки, которая крепится к обследуемой поверхности. Тепло меняет электрическое сопротивления внутри аппарата, преобразовывая его в конечный результат. Это наиболее распространенный прибор.
  2. Работа инфракрасных механизмов основана на том факте, что любое нагретое тело будет излучать определенную энергию. У них есть способность точно измерить и выразить это в градусах. Такие ученые, как Больцман, Планк, Кирхгоф или Стефан, проводили различные эксперименты на протяжении 20-го века, они сделали очень важные выводы для описания этой конструкции.
  3. Нижеописанные устройства работают в диапазоне от 500°С до 1600°C. Они используются для получения данных на радиацию, испускаемую объектом, улавливая ее часть или полностью. Эти устройства функционируют благодаря закону Стефана-Больцмана. Согласно ему, интенсивность радиации, издаваемая черным телом, возрастает пропорционально четвертой степени абсолютной t°C объекта. Через внутренние механизмы аппарата осуществляются процессы трансляции, которые позволяют определять уровни нагрева поверхности.

Как правильно выбрать пирометр

Выбор устройства зависит в первую очередь от того, где и в каких целях оно будет использоваться. Некоторые модели лучше подходят для измерения температуры тела, другие предназначены для кулинарных целей.

Какой пирометр выбрать для дома

Самыми популярными в домашнем применении являются портативные приборы инфракрасного действия. Стационарное устройство с работой от сети в бытовых целях вряд ли пригодится, несмотря на высокую точность. При выборе пирометра для дома нужно учитывать:

  • температурный диапазон, в быту будет достаточно разброса от — 50 до 380 °С;
  • точность, погрешность прибора должна составлять не более 3 градусов;
  • дальность действия — пирометры бывают контактными и бесконтактными, при использовании последних нужно учитывать оптическое разрешение, или требуемое расстояние до объекта;
  • скорость, в быту удобно пользоваться приборами, обладающими откликом от 0,1 до 0,15 секунд.

Также при сравнении пирометров и выборе лучшего можно учесть дополнительные параметры. Некоторые модели могут измерять влажность. Полезно, если устройство способно сохранять результаты проведенных тестов во встроенной памяти.

Какой пирометр лучше выбрать для кондитера

При выборе пирометра для производства выпечки в цехе или дома можно купить бесконтактный прибор с диапазоном от — 50 до + 400 °С. Но лучше всего в кулинарии себя показывают модели с термопарой, ее подсоединяют к основному блоку и проводят замер контактным способом, чтобы получить наиболее точные результаты. Потом тест повторяют дистанционно для сравнения показателей, разница достигает обычно нескольких градусов.

В кулинарии лучшими остаются контактные пирометры с термопарой

Как выбрать медицинский пирометр

Медицинские приборы часто используют вместо обычных градусников. Выбирать устройство нужно по таким параметрам:

  • контактное или бесконтактное действие, приспособления первого вида точнее, хотя вторые можно использовать для нескольких человек без дезинфекции;
  • точность, для медицинского пирометра важна минимальная погрешность;
  • функционал, полезно, если прибор оснащен звуковым сигналом и может сообщить об окончании измерения.

Важно! Большой температурный диапазон медицинскому устройству не требуется.

Как выбрать бесконтактный инфракрасный пирометр

Лучшие пирометры для измерения температуры бесконтактным методом очень популярны в быту. Такие устройства демонстрируют высокую точность и отличаются универсальностью. Измерять ими можно, в том числе, очень горячие, опасные или труднодоступные объекты.

При выборе необходимо смотреть на несколько характеристик:

  1. Диапазон. Если определять предстоит только температуру тела и слабое тепловое излучение поверхностей, можно выбрать прибор с небольшими значениями. Для кулинарного применения нужно покупать модель с широким диапазоном, причем желательно, чтобы даже очень большие температуры отстояли от максимально возможных показаний устройства.
  2. Спектральная чувствительность. Лучше выбирать прибор, работающий на коротких волнах, он подойдет для большинства бытовых измерений.
  3. Цветность. Обычно для домашнего применения хватает возможностей одноцветных пирометров. Двуцветные модели стоит выбирать, если предстоит оценивать температуру очень маленьких и горячих объектов, а также предметов, излучение которых частично перекрыто какими-либо загрязнениями и препятствиями.

При выборе домашнего пирометра, прежде всего, нужно оценить его тепловой диапазон

Лучшими считаются инфракрасные устройства, оснащенные лазерным прицелом. Они помогают измерить температуру объекта в конкретной выбранной точке и таким образом снизить вероятную погрешность.

Как выбрать пирометр для измерения температуры

Если прибор предстоит использовать вместо градусника, в первую очередь нужно определиться с его типом — контактный или бесконтактный. Устройства из последней категории советуют выбирать для маленьких детей. А вот взрослым и подросткам лучше пользоваться пирометрами контактного действия — лобными или ушными. Они дают более точные показания и практически не уступают ртутным термометрам.

Пирометрия в нашей жизни

Современное производство контрольно-измерительных приборов может предложить покупателю пирометры для измерения температуры бесконтактным методом — стационарные и переносные.

Переносные пирометры часто предназначены для работы в тяжёлых промышленных и климатических условиях. Они обладают большим оптическим разрешением, что даёт возможность мониторинга теплового состояния объектов величиной от 5 мм. Пиротермометры переносные могут использоваться в любой промышленной сфере, как для контроля температуры, так и для отслеживания сложных технологических циклов, связанных с определёнными температурными режимами. Как правило, датчики стационарных пиротермометров имеют выход на ПК.

Обычно их применяют:

  • в тепловой энергетике;
  • в электроэнергетике;
  • на железнодорожном транспорте;
  • в пожарной безопасности и контроле;
  • в лабораторных исследованиях;
  • с целью сканирования холодных и горячих точек;
  • для контроля температур труднодоступных для человека объектов;
  • для определения температур объектов, пребывающих в движении;
  • в мониторинге систем кондиционирования, вентиляции и отопления.

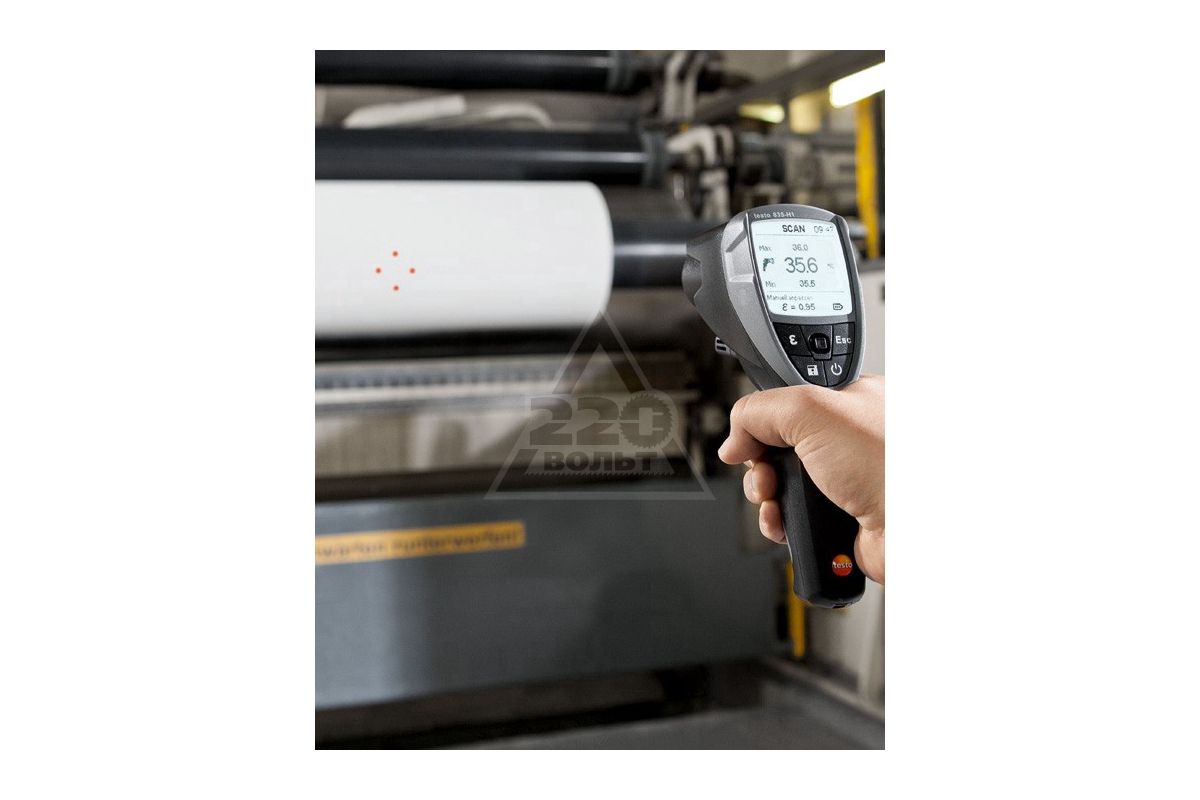

Стационарные пирометры предназначены для эксплуатации в крупной промышленности, с целью непрерывного контроля за технологическим процессом в производстве металлов и пластиков. Их устанавливают там, где трудно или невозможно использовать контактные датчики температуры по соображениям безопасности персонала.

Областью их применения являются:

  • металлообработка;
  • металлургия, сталелитейное производство;
  • нефтеперерабатывающая отрасль;
  • керамическое и стекольное производство;
  • производство цемента.

Пирометры для измерения температуры бесконтактным методом в теплоэнергетике необходимы для точного и быстрого измерения температур в местах, где неэффективны другие способы измерений.

В электроэнергетике эти аппараты применяют для оценки нагрузки на кабельные линии, трансформаторы, качества теплоизоляции бойлеров, котлов, с целью контроля за пожарной безопасностью. Используют их также для контроля за температурой букс, важных узлов грузовых и пассажирских вагонов на железной дороге.

В металлообрабатывающей промышленности пирометры контролируют температуры прокатных станов, печей.

В строительстве пирометры определяют порывы в теплоизоляционных оболочках на теплотрассах, потери тепла в зданиях.

Способность пирометров реагировать на изменения инфракрасных излучений успешно используется для охраны зданий в датчиках движения.

При грузоперевозках они осуществляют контроль за хранением пищевых продуктов.

Благодаря компактности, удобству в эксплуатации и невысокой стоимости пиротермометры нашли своё место даже в быту. С их помощью можно измерить температуру тела, степень нагрева приготовляемых блюд, кухонной посуды.

Применяются достижения пирометрии и в космонавтике с целью контроля за опытами.

Эксцентриковая шлифмашинка. Мастер по пыльной работе

Бензиновая болгарка. Проходит там, где другие стоят!

Какой пирометр лучше купить

Оптимально выбирать модель термодетектора, которая выдает требуемые характеристики с небольшим превышением. Опытные мастера учитывают и класс: бытовые для дома и небольших измерений, профессиональные – для работы на производстве

При этом нужно обращать внимание и на торговую марку – надежные компании обеспечат сервисное обслуживание

Правильный выбор хорошего пирометра – выбор возможностей прибора и его дополнительных функций. Например, не рекомендуется брать пирометры с оптическим разрешением 10:1 для проведения замеров на расстоянии более 3 м, или с недостаточным температурным диапазоном. Как показывает обзор лучших термодетекторов, модели отличного качества по доступным ценам есть в каждом классе – от простых до многофункциональных.

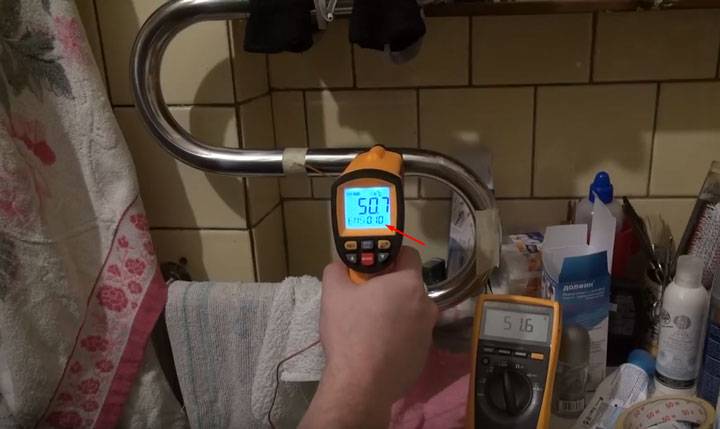

Погрешность при отражении луча и коэффициент излучения

Когда вы измеряете градусы контактным термометром, вы по факту делаете замер только температуры тела. А вот если вы попытаетесь тоже самое проделать на некотором расстоянии, то вы попутно измерите все те волны и лучи, которые не зависимо от вашего желания так или иначе попадают в объектив пирометра.

А попадает туда не только то излучение, которое испускает тело.

И если при этом не знать как правильно настраивать пирометр, то прибор будет показывать полную белиберду.

Что это за помехи, которые влияют на точность измерения? При работе с инструментом в его объектив попадает 3 составляющих:

лучи, которые тело пропускает через себя

лучи, которые оно испускает (это его собственная температура)

отраженные лучи от окружающих предметов

Пропускаемые лучи в расчетах обычно не учитываются, потому то большинство тел попросту непрозрачны для них. Поэтому в расчет берутся только две величины:

коэффициент излучения или коэффициент эмиссии

коэффициент отражения

Причем вас в большей степени должен интересовать именно коэфф. излучения, так как это и есть та самая температура, которую имеет тело.

В этом плане стоит заметить, что пирометр не может измерять температуру предмета, который находится за стеклом, в дыму или тумане.

Стекло для оптики прибора – это не прозрачный элемент, а отдельный объект, выделяющий свое собственное излучение. Поэтому его нужно убирать из области замера.

Большинство тел и поверхностей нас окружающих, имеют коэффициент излучения равный 0,95. Именно такие заводские настройки изначально выставляются на приборах.

Причем на дешевых моделях, они жестко встроены в программную составляющую раз и навсегда, и изменить вы их не сможете. На более дорогих аппаратах, данный коэфф. можно регулировать вручную.

Для чего это необходимо делать? У разных по составу и свойствам тел, коэфф. излучения отличается. И чем он выше, тем точнее будут результаты измерения температуры пирометром.

Например, если он составляет величину К=0,95, то у вас на отражение остается всего 5%. Ошибка, которую будут вносить эти самые 5%, будет крайне мала и ей можно пренебречь.

Но дело в том, что на практике как в электричестве, так и в отоплении, нас мало интересуют предметы с высоким коэффициентом излучения. К таковым относятся стены, пол, поверхность стола, предметы мебели и т.д.

Пирометром мы в первую очередь измеряем медные или алюминиевые контакты, радиаторы батарей отопления, трубы, хромированные полотенцесушители и т.п.

Все они имеют яркую блестящую поверхность, которая как раз-таки и вносит существенную ошибку в данные замеров. При этом есть определенный нюанс.

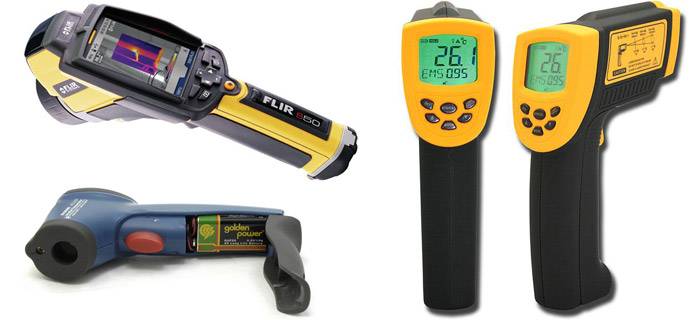

Виды пирометров

Эти незаменимые в промышленности приборы выпускаются под потребности конкретного производства. Они разделяются на несколько видов:

  1. По принципу действия: оптические, инфракрасные. Первые разделяются ещё на два вида, которые называются цветовыми (сравнивают яркость объекта с другими областями спектра) и яркостными (исследуют степень излучения, идущего от детали, со значениями накала нити).
  2. По методу прицеливания: с оптическим и лазерным наведением.
  3. По коэффициенту излучения: постоянные и переменные.
  4. По методу перемещения: мобильные, стационарные.
  5. По измеряемым показателям: высокотемпературные (для определения показателей выше +400 градусов по Цельсию) и низкотемпературные (для измерения до 30 градусов ниже ноля).

Оптический аппарат

Такой пирометр считается одним из наиболее часто используемых. Он производит измерения в диапазоне инфракрасных лучей и видимого света. Состоит прибор из следующих деталей:

  • объектив;
  • лампа;
  • ослабляющий светофильтр;
  • нить накаливания;
  • реостат;
  • милливольтметр;
  • рычаг реостата;
  • монохромный светофильтр;
  • окуляр;
  • различные рукоятки для управления реостатом и всем прибором.

Оптический аппарат действует так:

  1. Исходящий от исследуемой детали свет попадает в объектив прибора.
  2. Через него он поступает в окуляр.
  3. Рабочий видит выдаваемую степень яркости и сравнивает её с аналогичным показателем температурной лампы. Весь процесс выполняется в монохроматическом свете, который создаётся при помощи специального светофильтра.
  4. Температура определяется с помощью милливольтметра. На нём нанесена специальная разметка, которая учитывает степень накала нити.

Инфракрасный радиометр

Этот вид пирометра работает на основе радиационного способа и в ограниченном интервале инфракрасного излучения. Для удобства пользования аппарат снабжён специальным лазерным указателем. Он помогает навести прибор на конкретное место детали и измерить его температуру.

Инфракрасный пирометр состоит из таких компонентов:

  • диафрагма;
  • объектив;
  • кожух из меди;
  • корпус;
  • лампа;
  • светофильтр;
  • окуляр;
  • накал;
  • милливольтметр.

Принцип действия прибора основан на улавливании теплового излучения, идущего от горячего объекта, и фокусировке чувствительным элементом, соединённым с термопарой.

Работает прибор таким образом:

Включённый пирометр наводится на изучаемую деталь так, чтобы она оказалась в объективе и полностью закрыла от глаз человека другие предметы.
Окуляр передвигается и достигается максимальная чёткость изображения

При этом важно использовать светофильтр. Он не только позволит более точно выполнить измерения, но и убережёт глаза от вредного воздействия яркого света.
Тепловое излучение поступает на чувствительный элемент прибора

Она изготовлен в виде пластинки из платины.
К ней припаяны термопары, которые нагреваются в зависимости от температуры объекта.
Она измеряется, и результат выдаётся на экран прибора.

Где применяется пирометр

Однако область его применения только этими отраслями не ограничивается. С его помощью замеряют температуру движущихся частей механизмов. Например, чтобы выяснить греется подшипник на двигателе или нет.

Выявляют перепады температур на смежных поверхностях – цилиндры компрессора в холодильных установках, или отдельные детали внутри автомобиля.

Допустим у вас греется двигатель по неизвестной причине и вам нужно выяснить почему. Для этого пирометром сначала замеряете температуру на выходном патрубке термостата и сравниваете ее с температурой радиатора.

Если разница очень большая, тогда скорее всего виноват термостат.

Еще один из вариантов применения – измерение температуры раскаленного металла для его правильной обработки.

Если это делать классическими термометрами, то вы потеряете драгоценное время на нагрев самой термопары. А беспроводным термокрасным пирометром, все это занимает буквально мгновение.

Вот сводная графическая миниатюра и расшифровка возможностей и областей применения пирометров:

Что такое пирометр, и где он применяется?

Пирометр схож с обычным комнатным термометром по принципу действия, с единственной разницей в том, что может измерять температуру большего диапазона и на расстоянии. То есть не нужно прикасаться к измеряемому объекту, чтобы узнать его температуру (хотя существуют и контактные пирометры). Это весьма удобно, так как можно измерить очень горячие поверхности (до 300 — 550 °С).

Пирометр нашел применение в следующих областях:

  • Электрика. Им производятся замеры температуры соединений. Например, если температура соединения фазной шины и провода 80 — 100 °С, а температура окружающей среды 20 °С, это означает, что контакт слабый, поэтому греется, и его нужно подтянуть.
  • Ремонт автомобиля. К примеру, вы заметили, что двигатель вашего автомобиля сильно греется, и вам нужно узнать в чем причина. Вы замеряете температуру на входном патрубке термостата и температуру радиатора. Если разница температур большая, тогда проблема может быть в работе термостата.
  • Ремонт электроники и бытовой техники. Можно проверить греется ли процессор или материнская плата в компьютере. Также можно узнать температуру подшипников в движущихся узлах электродвигателей и, если она высокая, тогда производить ремонт.
  • Расчет теплопотерь помещения. Пирометр позволит узнать температуру стен, окон и дверей, чтобы можно было рассчитать теплопотери и соответственно утеплить при необходимости.
  • Проверка теплоотдачи отопительной системы. Устройство позволит проверить, как греет котел систему индивидуального отопления, или соответствует ли температура батарей в центральном отоплении той, которая заявлена государством (по закону).

Как пользоваться пирометром?

Принцип действия устройства следующий: тепловой (инфракрасный) датчик принимает инфракрасное излучение от объекта и передает его на электронный блок. Электронный блок обрабатывает излучение и выдает показания температуры на дисплей устройства.

На каждом устройстве производитель указывает оптическое разрешение, то есть на каком расстоянии необходимо измерять температуру объекта. Например, на приборе DECO CWQ01 указано оптическое разрешение 12:1. Это означает, что для правильного измерения температуры необходимо расположить прибор на расстоянии равном 12*S, где S — это диаметр пятна, с которого тепловой датчик снимает показание температуры.

Предположим нам необходимо узнать температуру процессора компьютера, диаметр которого 3 см. Для точных показаний нам необходимо держать устройство на расстоянии 12 * 3 = 36 см. Если мы будем держать чуть дальше, диаметр замеряемого пятна увеличится (как луч в фонарике) и показания будут сняты не только с процессора, но и с окружающей его платы.

Каждое устройство имеет красный луч маркер

Обратите внимание, что измеряет температуру не он, а датчик, который расположен под излучателем. Луч лишь показывает место замера

Если пирометр поднести слишком близко к объекту, то пятно измерения будет находиться ниже луча, и мы снимем показания не с того места, с которого хотели

Именно поэтому важно держать устройство на правильном расстоянии.. Также при замерах важно учитывать коэффициент излучения (эмиссии) объектов, которые проверяем

Каждый материал определенным образом излучает тепло, причем степень излучения может быть разной в зависимости от цвета объекта, матовой/зеркальной поверхности и окисленности (в случае металлов)

Также при замерах важно учитывать коэффициент излучения (эмиссии) объектов, которые проверяем. Каждый материал определенным образом излучает тепло, причем степень излучения может быть разной в зависимости от цвета объекта, матовой/зеркальной поверхности и окисленности (в случае металлов)

То есть коэффициент излучения — это соотношение энергии, излучаемой поверхностью материала к энергии излучения абсолютно черного объекта при равной температуре. Для абсолютно черных тел этот коэффициент равен 1. Для остальных же материалов этот коэффициент свой. В таблице ниже приведены коэффициенты для большинства материалов.

Топ-10 лучших бытовых пирометров

Хотя профессиональные приборы обладают высоким классом точности, в домашних целях чаще используют недорогие и универсальные бытовые модели. Большинство из них одинаково хорошо подходят для измерения температуры тела и поверхностей.

Elitech Р 350

Пистолетный пирометр с точечным указателем годится для медицинских и бытовых целей. Предельная температура для прибора составляет 380 °С, минимальная — 50 °С.

Купить пирометр Elitech можно за 1700 рублей

ADA TemPro 550

Качественный бесконтактный прибор с ЖК-дисплеем и подсветкой подходит для замеров температуры воды, батареи, тела человека. Обладает широким диапазоном в пределах — 50-500 °С, погрешность совсем невелика — не более 1,5%.

Купить TemPro 550 от ADA можно за 2400 рублей

CEM DT-8806H

Удобный домашний прибор для измерения температуры у человека и окружающих предметов. В первом случае пирометр работает в диапазоне 32-42,5 °С, во втором — от 0 до 60 °С. Выводит результаты на дисплей в цифровом виде.

Важно! Прибор сохраняет в памяти последние 32 замера — это может пригодиться при контроле температуры тела при болезни.
Средняя стоимость пирометра CEM составляет 2500 рублей

KBT MS6531

Домашний пирометр с удобной формой корпуса в виде пистолетной рукояти поддерживает измерения от — 50 до 550 °С. Выводит значения на экран большим шрифтом, оборудован подсветкой, кнопки крупные. Подходит для любых замеров — медицинских и бытовых, работает с твердыми телами, жидкостями и газами.

Цена на KBT MS6531 начинается от 2200 рублей

Fluke 59 Max

Бытовой прибор с питанием от батареек способен замерять температуру до – 350 °С. Оснащен лазерным указателем, время отклика устройства составляет половину секунды. Погрешность 2%, к достоинствам можно отнести прочный ударостойкий корпус и длительное время работы на одном заряде — до 12 часов.

Цена Fluke 59 Max начинается от 4200 рублей

Elitech P 550

Простой в использовании прибор подходит для определения теплового потока от нагревательных устройств и для замеров температуры тела. Работает в диапазоне -50-550 °С, дает очень низкую погрешность, поддерживает питание от внешнего блока.

Средняя цена Elitech P 550 — 1700 рублей

CEM DT-8861

Бюджетный бытовой пирометр демонстрирует высокую скорость замеров и обладает широким диапазоном, определять температуру с его помощью можно от — 50 до 550 °С. Оснащен лазерным прицелом из 2 точек, обеспечивающим максимально достоверные измерения. Применять прибор можно как для проверки теплового потока, так и в качестве альтернативы медицинскому термометру.

Приобрести CEM DT-8861 можно от 3900 рублей

Testo 805

Компактный прибор работает с температурами — 30-250 °С, при этом демонстрирует очень высокую точность. Оснащен круговым целеуказателем, поставляется с литиевым аккумулятором, обеспечивающим питание на протяжении 40 часов. Подходит для бесконтактных измерений на короткой дистанции.

Внимание! При работе с тепловым потоком, исходящим от мощных бытовых устройств, нужно учитывать ограниченный диапазон прибора.
Цена у Testo 805 довольно высокая — от 7000 рублей

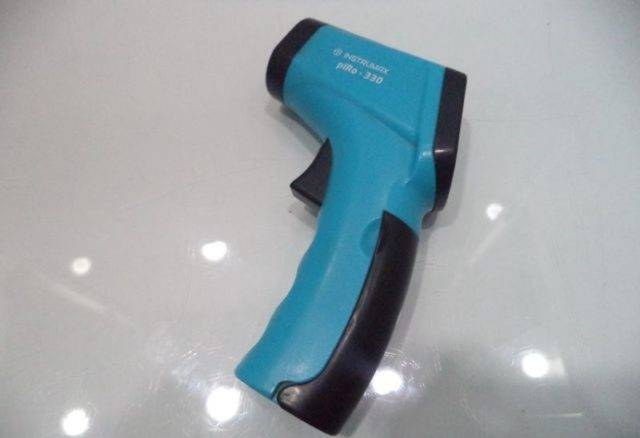

Instrumax plRo-330

Эргономичный инфракрасный прибор справляется с измерением температуры при болезни, подходит для проверки нагрева воды и твердых поверхностей. Функционирует в пределах — 50-330 °С, оснащен лазером и системой фиксации показаний. Если температура какого-либо объекта выше допустимых для прибора пределов, пирометр сообщит об этом пользователю специальным индикатором.

Стоимость пирометра Instrumax составляет около 1900 рублей

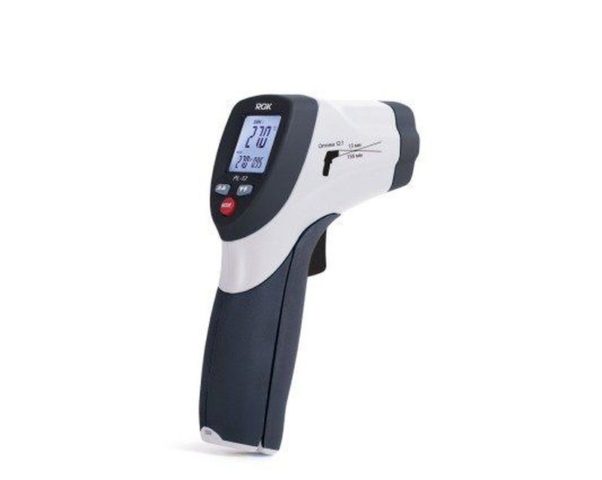

RGK PL-12

Инфракрасный измеритель с лазерным наведением помогает обнаружить утечки тепла в помещении, проконтролировать работу электрооборудования и оценить температуру поверхности жидкостей. Прицел у пирометра состоит их 2 лучей, максимальный порог измерений — 550 °С, а минимальный – 50 °С. По отзывам пользователей, лучше всего прибор работает в теплой среде, а на холоде может давать сбои.

В среднем RGK PL-12 стоить около 3400 рублей

Общие сведения о приборе

Пирометр — это очень простой и удобный в работе прибор. Для того чтобы измерить температуру выбранного объекта, достаточно просто направить на него устройство. Оно мгновенно определяет степень нагрева и выдаёт показания.

Преимущества и недостатки

Прибор пирометр, как и большинство изобретённых устройств, имеют свои достоинства и недостатки. Они обуславливаются особенностями устройства и условиями применения.

К преимуществам можно отнести следующие:

  1. Простота конструкции и малые габариты. Пирометры используются довольно часто, поэтому малые размеры позволяют носить их даже в самом небольшом кармане или специальной сумке.
  2. Низкая стоимость. Использование минимального количества деталей в конструкции позволяет производителям выпускать приборы в большом объёме и продавать их по низкой цене.
  3. Высокая надёжность. Аппарат отличается хорошей работоспособностью, что незаменимо при использовании его в экстремальных условиях.
  4. Широкий диапазон измерения. Большинство современных пирометров позволяют определять температуру объекта в пределах от 10 до 800 градусов. В выпущенных под конкретные задачи устройствах этот показатель может достигать и более высоких значений.

Среди недостатков можно выделить такие:

  1. Зависимость прибора от излучательной способности объекта. При измерении температуры у одинаково нагретого блестящего и тёмного предмета будут получаться разные показатели.
  2. Пирометр может выдавать неправильные показания из-за структуры поверхности объекта исследования, его физического состояния и наличия защитных покрытий.
  3. Откорректировать показатели и установить погрешность можно только на самых новых приборах. Старые аппараты такой функцией не обладают.
  4. На точность измерений влияет расстояние. Чем оно больше, тем выше вероятность выдачи неправильных показателей.

Сферы применения

Пирометры широко используются на производстве, где установлено много нагревательных приборов. С их помощью проверяется температура теплотрасс, бойлеров, паропроводов и обрабатываемых деталей. Электрики этим прибором проверяют степень нагрева кабелей, трансформаторов и мест соединения проводов, а металлурги — печей, станков, прессов.

Не обошли вниманием пирометр и автомастера. Им они проверяют нагрев электродвигателя и прочих деталей машины

В пищевой промышленности такие устройства используют для получения точных сведений о температуре хранения тех или иных продуктов питания.

Бесконтактные пирометры иногда используют для особых случаев. Среди них стоит отметить следующие:

Необходимость провести быстрое измерение (при пожарах и прочих непредвиденных ситуациях).
Исследование предметов или деталей, обладающих низкой теплоёмкостью.
Следить за степенью нагрева объектов, к которым запрещено прикасаться руками или какими-либо устройствами.
Измерение температуры тонкого поверхностного слоя изделия или очень маленькой его детали.
Контроль за степенью нагрева заготовки при изготовлении деталей особой важности.
Исследование объектов, которые работают от электрической энергии.
Необходимость определения температуры быстро движущегося объекта.
Проверка степени нагрева труднодоступных узлов или отдельных его деталей.

Как пользоваться пирометром?

Принцип действия устройства следующий: тепловой (инфракрасный) датчик принимает инфракрасное излучение от объекта и передает его на электронный блок. Электронный блок обрабатывает излучение и выдает показания температуры на дисплей устройства.

На каждом устройстве производитель указывает оптическое разрешение, то есть на каком расстоянии необходимо измерять температуру объекта. Например, на приборе DECO CWQ01 указано оптическое разрешение 12:1. Это означает, что для правильного измерения температуры необходимо расположить прибор на расстоянии равном 12*S, где S — это диаметр пятна, с которого тепловой датчик снимает показание температуры.

Предположим нам необходимо узнать температуру процессора компьютера, диаметр которого 3 см. Для точных показаний нам необходимо держать устройство на расстоянии 12 * 3 = 36 см. Если мы будем держать чуть дальше, диаметр замеряемого пятна увеличится (как луч в фонарике) и показания будут сняты не только с процессора, но и с окружающей его платы.

Каждое устройство имеет красный луч маркер

Обратите внимание, что измеряет температуру не он, а датчик, который расположен под излучателем. Луч лишь показывает место замера

Если пирометр поднести слишком близко к объекту, то пятно измерения будет находиться ниже луча, и мы снимем показания не с того места, с которого хотели

Именно поэтому важно держать устройство на правильном расстоянии.. Также при замерах важно учитывать коэффициент излучения (эмиссии) объектов, которые проверяем

Каждый материал определенным образом излучает тепло, причем степень излучения может быть разной в зависимости от цвета объекта, матовой/зеркальной поверхности и окисленности (в случае металлов)

Также при замерах важно учитывать коэффициент излучения (эмиссии) объектов, которые проверяем. Каждый материал определенным образом излучает тепло, причем степень излучения может быть разной в зависимости от цвета объекта, матовой/зеркальной поверхности и окисленности (в случае металлов)

Технические характеристики

Пирометр обладает рядом параметров, которые характеризуют его функциональность. Выбор желаемой модели аппарата осуществляется по их значениям. Обратимся к основным из них.

Оптическое разрешение

Так называют показатель отношения диаметра пятна инструмента к расстоянию до предмета. Эта функция зависит от угла объектива устройства: чем он больше, тем значительную площадь он сможет охватить. Важнейшим фактором точности измерения является наложение пятна исключительно на материал поверхности. Если площадь превышена, измеренное значение скорее всего будет неточным.

Рабочий диапазон

Диапазон действия прибора зависит от пирометрического датчика и, зачастую, варьируется от -30 °С до 360 °С. Так, для бытового использования подойдут почти все виды пирометров, если учесть максимальную температуру теплоносителя в системе отопления до 110 °С.

Погрешность

Погрешность предполагает уровень возможных отклонений значений температуры и зависит от точности пирометра. В среднем допустимые отклонения — не превышающие 2% от нормы.

Коэффициент излучения

Данный параметр представляет собой отношение мощности текущего температурного излучения к такому же показателю эталонного абсолютно черного тела.

В целях более точного измерения многие модели оснащаются лазерной указкой. При этом световой луч размещается не в центре, а указывает оптимальную границу области измерения.

Важные характеристики пирометров

Оптическое разрешение — соотношение между расстоянием до предмета и диаметром обзора пирометра. Чем меньше оптическое разрешение, тем точнее будут исследования.

Рабочий диапазон зависит от встроенного пирометрического датчика и чаще всего составляет от -50°С до +400°С.

Погрешность показывает пределы колебаний температуры при измерении, чаще всего зависит от изначальной настройки прибора. В бытовых приборах нормой считается точность в 2%, в профессиональных – 1%.

Время отклика – важный показатель, если нужно провести сразу несколько измерений или если температура объекта быстро меняется. Обычно составляет 1 сек.

Виды пирометров

По принципам работы термодетекторы делятся на:

Радиационный (инфракрасный) оценивает показатель мощности теплового излучения, оснащён лазерным указателем.

  • Яркостный пирометр визуально сравнивает цвет излучения объекта с эталонной яркостью и выводит температуру.
  • Мультиспектральный распознаёт энергию яркости предмета и сравнивает её в различных областях спектра.

По типу прицеливания:

Оптический для точного измерения нужно близко поднести к объекту, чем дальше он находится от поверхности, тем с большего диаметра примет тепловые волны.

Лазерный пирометр использует встроенный лазерный указатель для точного наведения на конкретный объект.


По температуре:

  • Низкотемпературный измеряет в диапазоне от -50°С до +400°С.
  • Высокотемпературный пирометр определяет температуру выше +400°С.

По методу перемещения:

Переносной используется на выездных работах, строительных площадках, в частном доме или мастерской.

Стационарный пирометр применяется в исследовательских лабораториях, тяжёлой промышленности, крупных производствах.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
