Пескоструйный пистолет для компрессора: как работает, выбор, устройство

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Факт! Пневматический пескоструй рекомендуется использовать не только тогда, когда требуется обработать сильнозагрязненные поверхности, но и в том случае, если планируется очистить большую площадь. Зачастую конструкции очень сложные, поэтому самостоятельно их изготавливают редко.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
есть возможность сэкономить на покупке серийного товара;
если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

собирать инструмент может только человек, обладающий соответствующими навыками;
если приобрести некачественные детали, прибор долго не прослужит;
неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Как выбрать пескоструйный пистолет

При выборе оборудования стоит учитывать назначение, особенности используемого абразива, условия очистки поверхности. Устройство должно соответствовать мощности и производительности используемого компрессора. Только учитывая все эти параметры можно купить пистолет для пескоструя, который эффективно очистит поверхность.

Назначение

Инструмент используют для ручных операций или при комплектации пескоструйных камер. В обеих ситуациях оборудование выполняет одну функцию, но отличается по техническим параметрам. Для ручной обработки достаточно слабых моделей с рабочим давлением до 5 бар, такую мощность развивают пневматическая техника, рассчитанная на использование в домашних мастерских. Для мини-цехов по ремонту автомобилей, пескоструйных камер лучше выбрать пистолет, предназначенный для подключения к компрессорам до 10 бар.

Зависит выбор и от выполняемых операций. Для снятия краски, лака в системе нагнетается 3-4 атмосферы. Удалить следы коррозии поможет пневмопистолет на 5-6 бар. Избавится от червоточин, раковин в металле можно с помощью мощного оборудования.

Абразив

Для эпизодических зачисток в домашней мастерской можно использовать промытый и просеянный речной песок, который перед применением лучше просушить. Для регулярных операций по очистке поверхности от старой краски подойдёт кварцевый песок. Для ответственных работ можно использовать:

Купершлак – обладает высокой очищающей способностью;
Абразивная дробь из пластика – предназначена для деликатной обработки;
Стеклянный абразив – используют при декоративной отделке стекла;
Гарнет – применяют при быспылевой обработки.

При больших объёмах работ используют стальную или чугунную дробь с твёрдостью от 40 до 65 HRC.

Условия работы

Если время обработки поверхности непродолжительное, то подойдёт пистолет с рукоятью любой формы и широким спусковым курком. При продолжительном использовании оборудования лучше выбрать модель с анатомической рукояткой и увеличенным по длине крючком, который можно зажимать ладонью. При работе в камерах используют инструмент энжекторного типа с соплодержателем.

Подготовка инструментов

Для получения пескоструя потребуется иметь под рукой такие комплектующие:

сопло;
компрессор;
газовый баллон, который будет выполнять роль емкости для абразива.

Кроме того, в зависимости от особенностей конструкционного типа могут понадобиться и следующие элементы:

шаровые краны;
резиновый шланг, оснащенный армированными вставками 1,4 см и больше;
воздушный шланг с диаметром до 1 см;
муфта переходного типа;
штуцеры, представляющие собой крепления шлангов либо зажимы цангового типа;
фум-лента, что позволяет герметизировать соединения;
клеевой пистолет либо аналог для монтажной пены;
термоклей;
пустая бутылка на 0,5 литра из пластика;
шлифмашина либо напильник;
наждачка с бруском;
дрель со сверлами;
болгарка;
острый нож;
пассатижи.

Виды пескоструйных пистолетов для компрессора

Насадку на компрессор пескоструй сегодня можно купить достаточно недорого, что обусловлено низким качеством такого инструмента. Однако для периодического применения таких насадок в домашнем хозяйстве их хватает вполне. Профессионалы же предпочитают работать дорогостоящими пистолетами для пескоструя, которые имеют не только высокую производительность, но еще и отличаются надежностью.

Пескоструйное оборудование подразделяется на два вида по принципу работы:

Напорного типа — из резервуара по шлангу к соплу пистолета подается абразивный материал, и вылетает через форсунку на обрабатываемую поверхность. Принцип работы напорной системы основывается на том, что в герметичную емкость с песком подается сжатый воздух, который толкает мелкодисперсную консистенцию через специальный канал в камеру. Подаваемая под постоянным давлением мелкодисперсная консистенция подхватывается потоком сжатого воздуха, и транспортируется к соплу, откуда вылетает на поверхность. Такие виды оборудования относятся к категории профессиональных, и используются они зачастую для обработки кораблей, мостов и т.п.
Эжекторного типа (не путать с инжекторными)— принцип работы основан на создании разницы давлений, откуда возникает эффект всасывания мелкодисперсной консистенции. Песок с воздухом смешивается в специальной камере пистолета, и выходит наружу через сопло

Схематически принцип работы обоих устройств представлен на фото выше. Наиболее популярными являются устройства эжекторного типа, которые применяются не только специалистами в автосервисах, но и домашними мастерами.

Немаловажно отметить, что пистолеты для пескоструя отличаются по типу расположения емкости с абразивным веществом

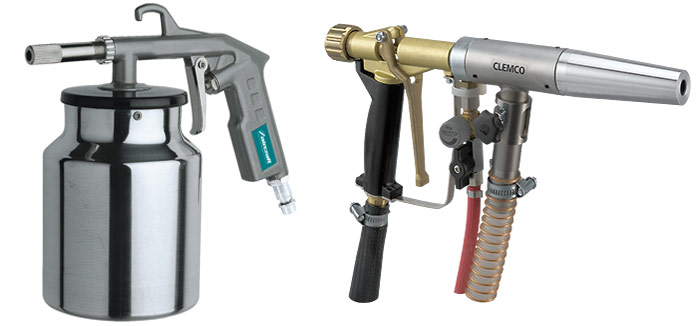

С баком — емкость является составляющим элементом пистолета, что делает инструмент схожим с краскопультом. Насадки с бачком имеют один существенный недостаток — необходимость часто прерываться, чтобы заправить емкость песком. Именно поэтому такие устройства применяются исключительно для обработки небольших по размеру поверхностей. Еще такие насадки используются для гравировки на стекле и прочих конструкциях

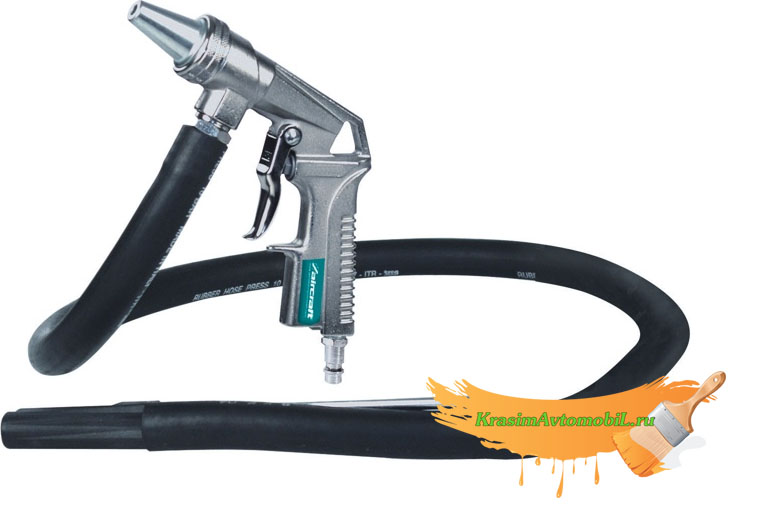

Со шлангом — применяются при обработке больших поверхностей. Подача материала осуществляется из отдельной емкости, которая может иметь разные размеры, что является большим преимуществом, способствующее продолжать работы до полного израсходования песка. Подача песка из емкости к пистолету происходит при помощи специального соединительного шланга. Насадка без бачка для подключения шланга имеет сходство с обычным продувочным пистолетом

Перед тем, как выбрать пистолет для пескоструя, необходимо решить, какие по размеру поверхности планируется обрабатывать. Зачастую для домашнего использования хватает инструментов со встроенной емкостью.

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

Корпус с ручкой.
Сопло.
Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

краны шаровые, 2 шт;
баллон из-под фреона, газовый или огнетушитель;
отрезок трубы для создания воронки засыпа абразива в камеру;
тройники, 2 шт;
шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
фитинги и хомуты для крепления шлангов;
сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

на вентиль баллона, нижний тройник — устанавливаются штуцеры;
шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

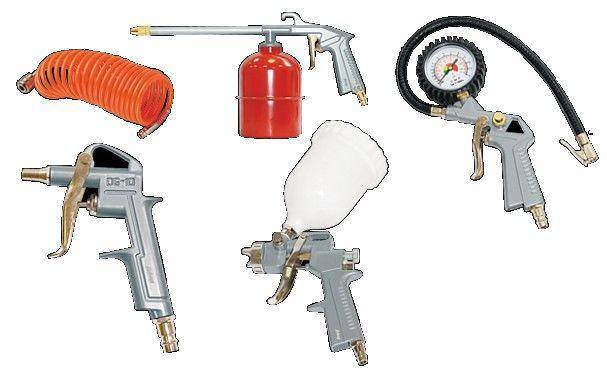

Как сделать из продувочного пистолета?

Теперь рассмотрим, как сделать такой пистолет из различных приспособлений. Первой будет инструкция по созданию варианта устройства из обдувочного пистолета. Потребуется иметь:

обдувочный пистолет;
сверло по диаметру сопла.

Сначала следует срезать полоску на шейке бутылки, что располагается под пробкой. Там, где была полоска, проделывается отверстие. Теперь потребуется примерить сопло, вставляя его в просверленное отверстие. Осуществляем маркером разметку под проточку проема технологического типа в пистолетном сопле, после чего протачиваем это место напильником. Теперь требуется вставить сопло в отверстие.

После этого остается только загерметизировать место соединения, после чего закрепить его при помощи горячего клея. Остается засыпать песок в бутылку, подключить приспособление к компрессору и можно начать работы по зачистке инструмента от ржавчины.

Самодельные пистолеты

Эффективное использование пескоструйного аппарата зависит от качественного пистолета. Основным элементом является сопло, которое изготовить в домашних условиях затруднительно. Существует масса предлагаемых инструментов на рынке. Для экономии бюджета возможно изготовить пистолет из пластиковой бутылки, фитингов разного размера, других подручных материалов.

Перед началом сборочных работ необходимо подготовить емкость для абразивного состава. Наилучшим вариантом является использование баллона, который раньше содержал фреон. Для безопасности, перед изготовлением емкости пескоструйного агрегата, необходимо высвободить остатки газа, что возможно сделать компрессором. В емкости вырезаются два отверстия, первое предназначено для подачи абразива системой, второе для его загрузки в баллон. Когда необходима мобильность при работах, к ножкам соединяются колеса. Любая модификация пескоструйной машины состоит из насадки – пистолета. Смешивание материала происходит через данный элемент, с одной стороны которого производится подача сжатого воздуха, с другой песок.

Сопло для пескоструйного пистолета используется в соответствие с требуемой производительностью. Мощность струи на выходе зависит от диаметра сопла, чем больше сопло, тем выше производительность. Длина сопла играет роль при степени очистки. Короткий инструмент в пистолете используется при незначительных работах, более длинные при больших объемах работ и толщине слоя металла.

Рейтинг лучших пескоструйных пистолетов

Здесь представлен ТОП-7 рейтинг моделей, которые пользуются популярностью среди покупателей.

Wester SSP – 20

Пистолет с удобным длинным шлангом, для очистки любой сложности. В работе используется кварцевый песок либо шлифзерно. Подключается к компрессору быстросъемным соединением, имеет высокую мощность. Стоит около 1400 рублей.

ДОСТОИНСТВА:

небольшой вес (1,3 кг)
приемлемый расход воздуха
поддержка высокого давления и, как следствие, успешная борьба со ржавчиной
не нужно готовить специальные емкости с песком, тянет его из любой тары
в комплекте шланг для подачи песка (3 м), три дополнительные насадки

НЕДОСТАТКИ

не обнаружено

~~Wester SSP – 20~~

Kraftool EXPERT QUALITAT 06583

Пескоструйный пистолет очищает поверхности от всех типов загрязнений. Легко снимает лак, краску и ржавчину. Имеет абразиввстроенный нижний бак объемом 1 литр. Мощный в работе инструмент с прочным корпусом. Примерная стоимость 1700 рублей.

ДОСТОИНСТВА:

небольшой вес
высокая точность распыления смеси
эргономичная форма ручки
в корпусе удобное отверстие для подвешивания

НЕДОСТАТКИ

резьбовое присоединение шланга (замедляет процесс подключения к компрессору)

~~Kraftool EXPERT QUALITAT 06583~~

Patriot GH 166B

Легкий экономичный пневматический пескоструйный пистолет. Соединение с компрессором типа рапид, имеет широкое сопло 10 мм. Очищает с легкостью любые поверхности. Это хороший инструмент по низкой цене. Стоимость около 550 рублей.

ДОСТОИНСТВА:

низкая цена
небольшой вес (0,45 кг.)
наличие подвесного крючка
неплохо очищает

НЕДОСТАТКИ

слишком большой диаметр сопла

~~Patriot GH 166B~~

Fubag SBG142/3.5

Весит всего лишь 500 г., что облегчает работу. Оснащен стальным бачком объемом 0,8 литров. Диаметр сопла составляет 0.6 мм, что позволяет очищать большие поверхности. Но за счет маленького бачка, песок быстро расходуется и его нужно заправлять снова. Стоимость около 1200 рублей.

ДОСТОИНСТВА:

широкий курок, удобно нажимается при любом хвате
металлический бачок с широким горлышком удобен для разогрева антикора до жидкого состояния
удобно хранить в подвешенном состоянии (есть металлический крючок на корпусе)
хорошо справляется с работой

НЕДОСТАТКИ

большой расход песка
короткая всасывающая трубка в бачке, до дна не достает сантиметра три

~~Fubag SBG142/3.5~~

Concorde SGB 1000Q

Экономичный, но качественный инструмент. Металлический корпус обеспечивает износостойкость пистолета. Он имеет удобную рукоять и крючок для хранения, оснащен бачком для абразива. стоимость около 850 рублей.

ДОСТОИНСТВА:

прочный металлический корпус
длительная работа без остановки
устойчив к перегрузкам и перегреву
прекрасно подходит для небольшого объема работы

НЕДОСТАТКИ

при указанных 3,5 бара практически нулевой результат, необходимо давление от 6 бар

~~Concorde SGB 1000Q~~

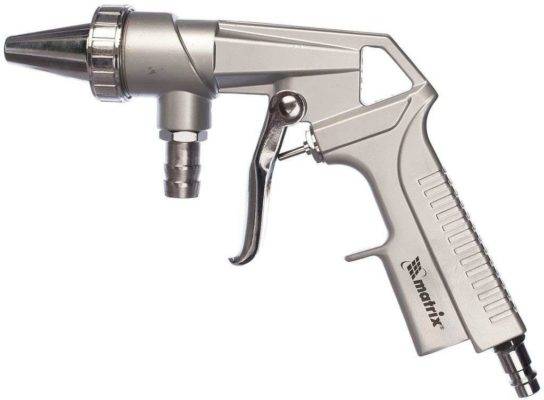

Matrix 57328

Пистолет имеет высокую мощность, качественно очищает поверхности от краски или загрязнений. Абразив подается через трубку, для работы используется кварцевый песок или абразивная смесь. Имеет надежное соединение рапид и длинный шланг. Стоит примерно 1100 рублей.

ДОСТОИНСТВА:

хорошо засасывает песок
достаточно эффективно чистит даже обычным карьерным песком
сопло почти не забивается
отлично отбивает краску и ржавчину
в комплекте доп сопло

НЕДОСТАТКИ

неудобный, жесткий, короткий шланг

~~Matrix 57328~~

ELITECH 0704.013800

Это очень легкий бюджетный пневмопистолет со шлангом, который весит всего 350 граммов. Может очистить как от стойких загрязнений, так и от краски. Можно также использовать для матирования стекла. Его примерная стоимость не превышает 450 рублей.

ДОСТОИНСТВА:

хорошее соотношение цена/качество
отлично подходит для небольших работ и матирования стекол
корпус из ударопрочного пластика
удобно хранить (в верхней части корпуса петля)

НЕДОСТАТКИ

рабочее давление должно быть выше заявленного

~~ELITECH 0704.013800~~

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
наконечник на сопло, который может быть изготовлен из стали или керамики;
рукоятка с курком, обеспечивающая удобство манипулирования устройством;
штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения.

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

компрессор, который обеспечивает требуемое давление воздушного потока;
пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
шланг, по которому из специальной емкости всасывается абразивный материал;
всасывающий клапан или заборный патрубок.

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
освещение внутреннего пространства камеры;
два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.
