Пескоструйная насадка для karcher. Отзывы и видео

Подготовка к созданию аппарата

Как видите, для организации пескоструя необходимо сделать устройство такой конструкции, которая объединит в себе:

возможность «пустить» абразив мимо заборного шланга, что поможет создать вакуум для засасывания абразива;
отсутствие существенных видоизменений, которые изменят основные функции работы портативной мойки Керхер.

Достичь подобного результата на практике несложно, так как в итоге всех работ получиться аппарат подобного вида:

В идеале, пескоструйный аппарат Керхер будет выдавать производительность обычного пескоструя – очистка 1,5—2 квадратных метров поверхности 25—35 килограммами абразива. Однако воплотить подобную конструкцию в жизнь поможет лишь грамотный подход к её созданию, одним из основных этапов которого является подготовка необходимого инструмента.

Зачастую для того чтобы сделать пескоструйную насадку на мойку Керхер, достаточно:

сопла для пескоструя (6, 8, 10 или 12 мм в диаметре, которое лучше приобрести в магазине, так как ресурс сопел, подготовленных собственноручно, очень мал);
насадка;
спусковой крючок;
армированный шланг (как минимум 2 метра длиной);
дозирующее устройство.

К слову, описанный выше перечень элементов необходим для создания пескоструйного пистолета-насадки с полного нуля. При желании «не замариваться» вполне допустимо приобрести уже готовый пистолет для пескоструя и вмонтировать его в конструкцию мойки Керхер.

В совокупности и должной сборки описанный выше перечень элементов должен превратиться в насадку, работающую по типу:

То есть, как можно проследить на схеме, забор песка производится вакуумом, создаваемым в области крепления переходника, который соединяется с каналами песко- и водоподачи. Для реализации подобного устройства использования описанных выше элементов не избежать.

Nissan Patrol QD32 › Бортжурнал › Пескоструй от Керхер и ликвидация жучков

Патруль — машина хорошая. Но сильно подвержена коррозии. Хотел было обработать скрытые полости жидким раст-стопом, а снизу снаружи — густым. Раст-стоп штука хорошая, но если в щелях и скрытых полостях он как-то держится, то на открытых ровных местах быстро смывается, особенно реагентами и нефтепродуктами, так или иначе попадающими на асфальт (все замечали, что на шоссе “дворники” размазывают по стеклу маслянистую пленку?). Поэтому я не мог на отъе.ись намазать, нужно было устранить жуки хотя бы на открытых местах и покрасить. Вот так выглядела рама и лонжероны перед началом работ:

Это самые плохие места. При этом пальцем через технологические отверстия щупаю раму и лонжероны внутри — там все гладко, т.е. еще краска на месте. Странно, на Паджерике у меня было все наоборот.

Озадачился, чем отчистить ржу. Руками — не реально, дрелью или болгаркой с карщеткой подлезть можно не везде. Идеальный вариант — пескоструй. Но нужен производительный компрессор, которого у меня нет. И тут в инете натыкаюсь на пескоструйную насадку для керхера. Вот так она выглядит:

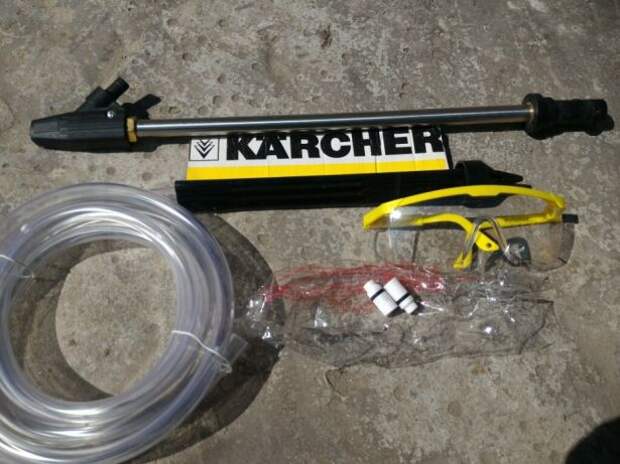

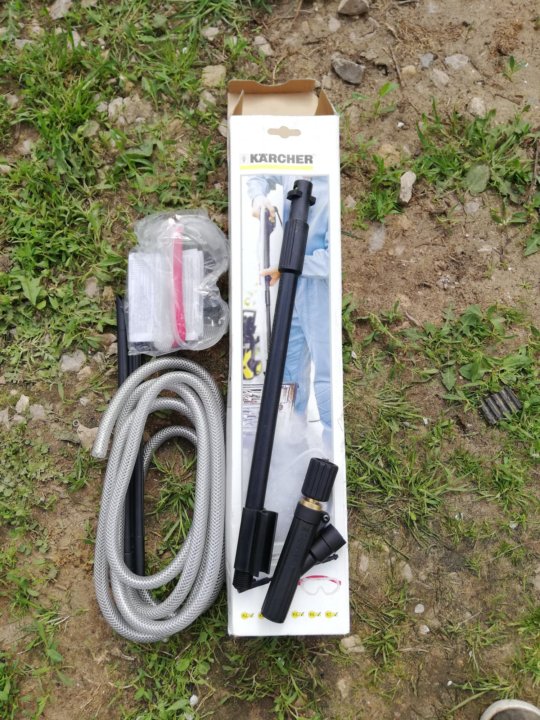

Тут же заказал ее на озоне и на следующий день держал в руках. Конечно, тех денег, что за нее просят (4200р) она, как изделие, наверное не стоит (как и вся продукция керхер имеет завышенный ценник). Но забегая вперед скажу, что ни разу не пожалел о приобретении, т.к. она сэкономила мне кучу времени и сил. Оставалось найти песок. Инструкции к насадке нет, только картинки на коробке. На картинке нарисовано ведро с абразивом и его номер по оригинальному каталогу. Пробив номер я узнал, что оригинальный абразив идет с фракцией 0,2-0,8мм. Стал искать фракционный песок.

В нашей деревне — это занятие бесперспективное. Но мне помог друг, подогнав початый мешок со своей работы. Этого мешка хватило… эмм… ну только начать Те 15-20 кг, что в нем оставались, закончились мгновенно. Расход песка оказался просто громадным. Стал я рыть инеты на предмет заказа фракционного песка. Нашел какой-то сайт (сейчас почему-то он не гуглится), оформил заказ на минимальную партию (500кг), но менеджер так со мной и не связался. Поехал в леруа-мерлен, купил обычный строительный песок “Боларс” в мешках по 25кг. Взял 6 мешков. На сайте написано, что фракция 1-2мм. На самом деле в каждом мешке он был разный, от мелкого до крупного. Так что 1-2мм — это наверное максимальный размер песчинок. В отличии от фракционного, в нем присутствует пыль, которая забивает насадку. Но работать можно, если приноровиться.

Начал песочить. Подножки снял для лучшего доступа. Сначала работал керхером К5 (одолжил у брата). Потом доделывал при помощи К3. Последний очищает немного дольше, но разница невелика. Плюсом водного пескоструя является то, что нет никакой пыли. А минусом то, что вычищенная металлическая поверхность быстро покрывается тонким слоем ржи. В процессе:

Где ржа въевшаяся и с канавками лучше применять мелкий песок, т.к. крупным приходится долго доставать ее из щербинок. Окалину лучше счищать крупным песком. Во всем этом действе нужна хорошая экипировка. Очки, идущие в комплекте с насадкой — УГ. Неудобные и плохо прилегают, песок летит в щели. Вообще, после процедуры пескоструя, пережитая мной ранее мойка днища показалась детским утренником.

Настало время покраски. После сушки на металле появился налет ржи.

Его отлично удаляет любой преобразователь ржавчины. Но тут дудочка и кувшинчик. Преобразователь после реакции нужно либо счистить, либо смыть водой. Счистить его не везде возможно, а смыв водой получаем обратно налет ржи. Пробовал смывать бензином — не смывается. Поэтому после смывки надо быстро сушить, обезжиривать, грунтовать и красить.

После покраски пороги покрыл антигравием BODY 950 и сверху положил еще пару слоев краски (т.к. body пористый, лучше его сверху красить). Позже все пройдусь раст-стопом. В следующей части расскажу про задние арки

Пескоструйная насадка на «Керхер»: пескоструй из мойки своими руками

Чтобы быстро и качественно очистить поверхности от загрязнений, старых лакокрасочных покрытий и ржавчины, лучше всего применять пескоструйную обработку.

Такой тип очистки производится с помощью специального оборудования — камер, пистолетов.

Если в наличии есть мойка высокого давления, можно сэкономить на покупке: пескоструйная насадка на «Керхер» поможет в быту и ремонте, а сделать ее можно самостоятельно.

Принцип работы насадки

Каким бы ни был пескоструйный аппарат, принцип его действия следующий: в результате работы компрессора воздушный поток находится под высоким давлением, за счет чего в сопло прибора поступает абразив (чаще песок). Последний подается через выходное отверстие тонкой, но сильной струей непосредственно на обрабатываемый предмет, в результате верхний слой снимается.

Пескоструй для «Керхера» — приспособление, способное сделать мойку высокого давления пригодной для работы по типу пескоструйного пистолета.

Такая насадка не заменит профессионального оборудования, но для очищения небольших поверхностей она прекрасно подойдет.

Вместо воздуха заряд кинетической энергии каждой порции песка будет придавать вода, а в остальном принцип работы устройства останется тем же:

под действием созданного компрессором высокого давления вода проходит через заборное отверстие шланга, вторым концом помещенного в емкость с песком;
в заборном шланге создается вакуум, который помогает абразиву продвигаться в основной шланг;
после смешивания песка и воды поток подается через выходное отверстие на поверхность изделия.

Для снижения потребления песка и повышения эффективности обработки можно ввести в указанную конструкцию дозаторы, краны. Обычно пескоструйная насадка для Karcher расходует 30 кг песка на каждый 0,8-1 квадратный метр поверхности.

Области применения насадки

За счет высокой мощности струи с помощью насадки на «Керхер» можно обрабатывать различные поверхности:

очищать дерево, бетон от штукатурки, старой краски, лаков, строительных смесей;
удалять с металла ржавчину, окалину;
зачищать различные изделия перед обработкой, нанесением защитных и финишных покрытий;
избавляться от трудновыводимых загрязнений;
убирать пятна и потеки клея, монтажной пены.

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

надежный шланг с возможностью работы под давлением;
дозатор для экономии абразива;
сопло для выброса песка с водой;
крючок спускового механизма;
хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта.

Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться.

У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

Изготовление самодельной насадки

Для того чтобы превратить минимойку Karcher в эффективную пескоструйную установку при помощи самодельной насадки, вам потребуются следующие конструктивные элементы:

сопло, через которое в зону обработки будет подаваться смесь воды с песком;
спусковой крючок;
армированный шланг, который будет способен выдержать высокое давление;
дозатор, необходимый для того, чтобы сделать расход абразивного материала более экономным.

На сопло, если вы собираетесь использовать свое устройство для регулярно, лучше всего приобрести насадку, изготовленную из керамики. Такая насадка, постоянно находящаяся под воздействием абразивного материала, прослужит вам намного дольше, чем ее металлический аналог.

На эффективность с самодельной насадкой, которой вы оснастите мойку Керхер, огромное влияние оказывает качество изготовления сопла. Приступать к самостоятельному созданию такого элемента стоит только в том случае, если у вас есть возможность высверлить точное отверстие в металлическом стержне, диаметр которого составляет не менее 15 мм. Но если такой возможности нет, то лучше приобрести заводское сопло, от качества изготовления которого будет зависеть работа всего аппарата. Целесообразность приобретения серийного сопла состоит еще и в том, что некоторые модели таких изделий уже сразу оснащаются спусковыми крючками.

Выбирая шланг, длина которого должна составлять не менее 2-х метров, следует обращать внимание только на армированные изделия. Объясняется это не только тем, что такой шланг будет работать под высоким давлением, создаваемым компрессором, но также и тем, что на его внутренние стенки будет постоянно воздействовать абразив, который быстро приведет в негодность неармированное изделие

Приступая к сборке и креплению насадки для оснащения аппарата для мойки Karcher, следует придерживаться следующего алгоритма действий:

на сопле вашей самодельной насадки посредством резьбового соединения необходимо зафиксировать керамический или металлический наконечник;
дозатор, при помощи которого вы будете регулировать поток водно-песчаной смеси, поступающей под высоким давлением из сопла, следует закрепить на металлическом или керамическом наконечнике насадки;
шланг, по которому из бункера будет подаваться песок, нужно закрепить с обратной стороны сопла, для чего используются штуцер и хомут соответствующего диаметра.

Выполняя сборку и установку насадки для Керхера, следует учитывать то факт, что все элементы такого устройства будут работать под высоким давлением, создаваемым компрессором аппарата. Именно поэтому всем формируемым соединениям необходимо обеспечить максимальную герметичность и надежность. Выполнить это требование несложно, если делать такие соединения с использованием специальной фум-ленты.

Есть еще одна хитрость, которая позволит вам экономить абразивный материал. Заключается она в следующем: очистку необходимо выполнять над специальной емкостью с решеткой, в которую будет собираться отработанная смесь воды и песка. Такую смесь можно будет использовать повторно, опустив в нее конец армированного шланга, который соединен с соплом аппарата. Решетка на верхней части этой емкости должна быть обязательно, она необходима для того, чтобы удерживать отходы обработки и не дать им попасть в водно-песчаную смесь.

Меры предосторожности

При работе с аппаратом, на котором установлена пескоструйная насадка, нужно соблюдать определенные меры предосторожности. Водно-песчаная смесь способна привести к травмированию

при работе с аппаратом одевайте спецодежду, она защитит от травмирования;
используйте закрытую и удобную обувь;
выполняйте работы по очистке на улице.

Так как обработка и очистка загрязненных поверхностей происходит при помощи песка и воды, нет необходимости в использовании респиратора.

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях. Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка. Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

Простой способ сделать маленький пескоструйный пистолет для слабого компрессора, показываю как работает

Здравствуйте, уважаемые читатели!

Наверно многие хотели бы себе пескоструйный аппарат. Но как известно для этого нужно иметь мощный компрессор, который есть не у всех.

Да и тем более, для многих задач не нужен большой пескоструйный аппарат, те же жучки на кузове машины удобнее будет очищать маленьким.

Вот смотрите, для примера взять старую защиту диска:

Как видите, компрессор очень слабый, однопоршневой. Такие компрессоры есть у многих. Таким легко можно красить авто, но вот пескоструить не получиться.

Чтобы сделать такой маленький пескоструйный пистолет, вам понадобится:

Две заклепки. Одна диаметром 2.5 и вторая 2мм.

Тройник от тормозной системы жигулей. Пистолет продувочный. Трубки для подачи омывающей жидкости.

3 штуцера от тормозной трубки.

Вот собственно и все. То есть затрат практически нет, сделать можно очень быстро.

Придумал этот пистолет конечно не я, показывать на фото как его сделать я думаю нецелесообразно. Гораздо понятнее будет посмотреть видео, которое я нашел в Ютуб.

Это не реклама! Просто мне понравился такой пистолет, я планирую его собрать. Как соберу, покажу вам что получилось.

Чтобы найти видео, вам нужно зайти на канал «самоделки гаража» и ввести название «мини пескоструй для маленького компрессора».

Там человек подробно рассказывает и показывает как его сделать. Мне способ понравился. А свое мнение можете написать в комментарии.

Источник

Пескоструй из Керхер: насадка для мойки высокого давления Karcher

Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка.

Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

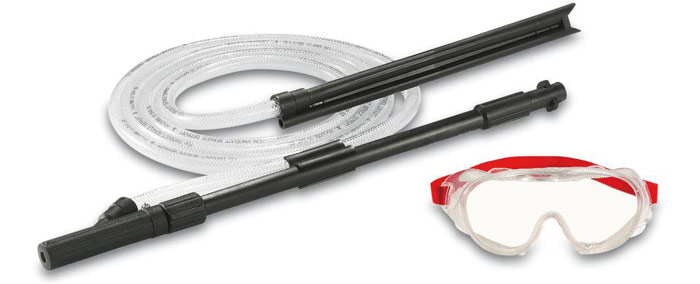

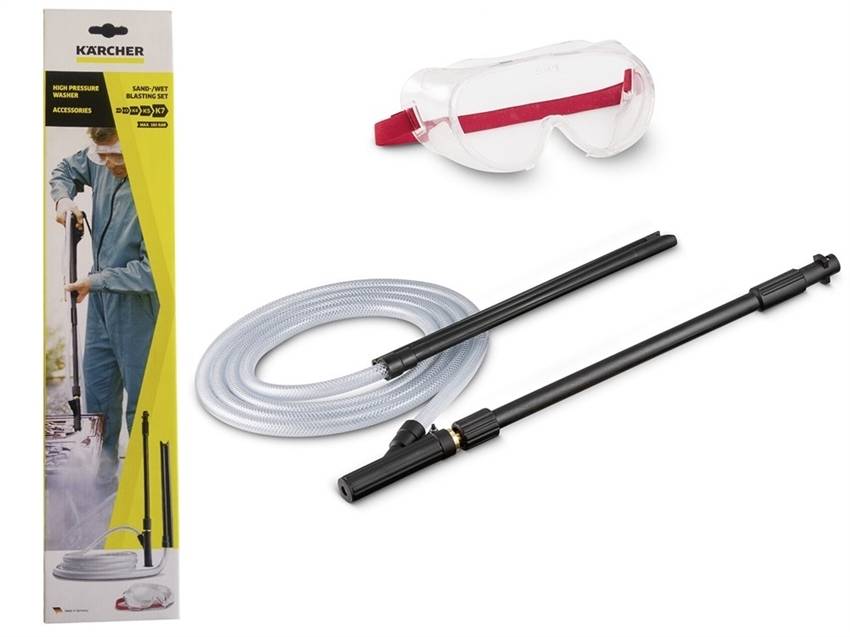

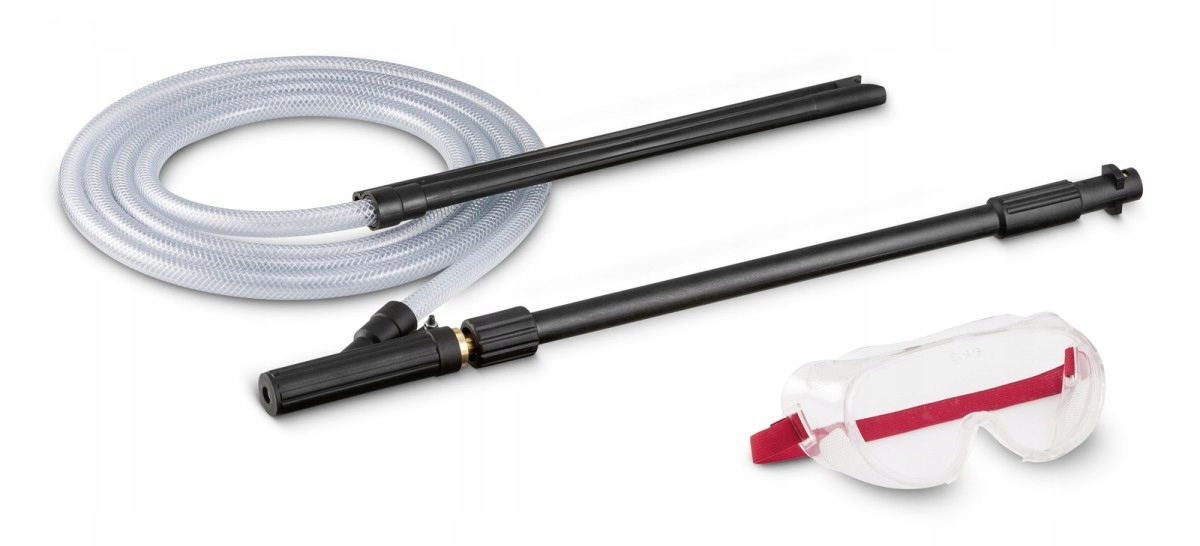

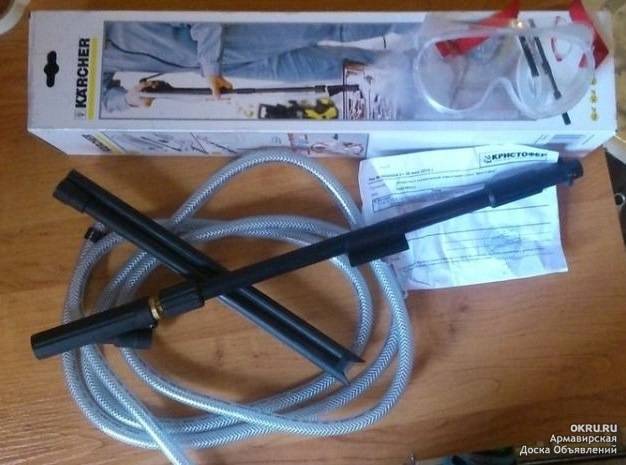

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением.

В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование.

В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит

При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

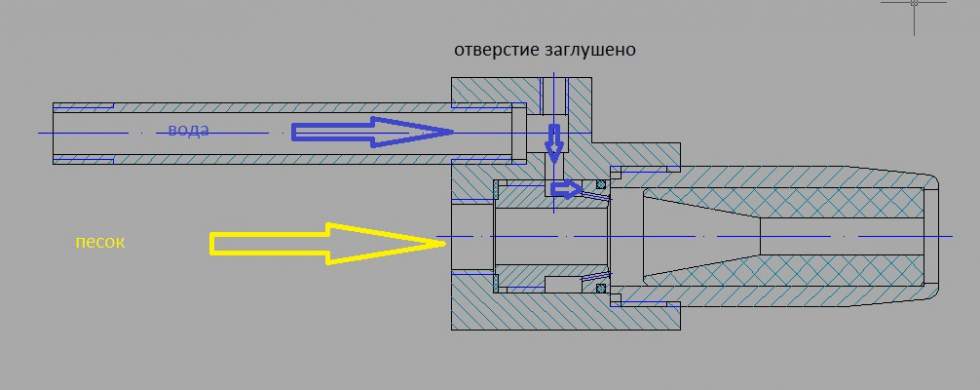

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Для чего можно использовать самодельный пескоструйный аппарат

Эффективность использования пескоструйной установки с самодельной насадкой, собранной на базе аппарата Керхер (Karcher), обеспечивается тем, что песок, смешанный с водой, подается из сопла под высоким давлением, которое создает встроенный компрессор устройства. Обладая значительной кинетической энергией, такая струя абразива способна эффективно выполнить очистку различных поверхностей.

На очистку пропанового баллона от ржавчины и краски уходит не более 5 минут

Самодельный пескоструй, собранный на базе мойки Karcher (Керхер), можно с успехом использовать для решения следующих задач:

очистки поверхностей от различного рода загрязнений;
удаления с поверхностей старых покрытий: краски, клея, строительных смесей и др.;
удаления с металлических поверхностей участков, подверженных коррозии;
зачистки металлических поверхностей перед выполнением их дальнейшей обработки.

Несмотря на простоту своей конструкции, самодельная насадка для аппаратов Керхер, предназначенная для выполнения пескоструйной обработки, проявляет высокую эффективность при очистке различных поверхностей.

То, что такая насадка является удобным и эффективным приспособлением, хорошо демонстрирует видео ее применения. Такое видео, как и ролики по изготовлению и сборке подобного устройства, можно без особых проблем найти в сети.

Принцип работы

Принцип работы пескоструйной машины или устройства заключается в подаче песка в специальную насадку. Поступает абразив из специального контейнера, за счет воздуха под высоким давлением
. Для создания такого мощного аэропотока пескоструйная машина оснащена компрессором, который и сообщает кинетическую энергию песку. Для аппаратов типа керхера характерно оборудование с пневматикой.

С небольшими затратами можно изготовить насадку для пескоструя, отлично подойдет родной пистолет. Главное – не экономить на качестве материалов. Эффективность работы будет гораздо выше, и прибор будет работать без сбоев и нареканий. Используйте достойные и качественные материалы.

Ошибочно считать, что такая пескоструйная насадка способна полноценно заменить профессиональный аппарат. Но очистку разных поверхностей
она вполне потянет. В работе необходимо учитывать некоторые рекомендации:

использовать дистиллированную воду – это убережет от коррозии металлические детали конструкции;
абразив должен быть мелкозернистым и просеянным.

Деталь, изготовленная самостоятельно, будет функционировать по следующему принципу:

Вода под воздействием высокого давления
, создаваемого при помощи компрессора, будет проходить вдоль заборного отверстия шланга, который другим концом помещается в специальный контейнер с песком. Такая схема необходима для создания вакуума в заборном шланге.
Вакуум помогает абразиву
продвигаться в основной шланг, в котором происходит смешивание песка с водным потоком. Таким образом, песок подается вместе с водой.

Для лучшей функциональности и продуктивности агрегата нужно усовершенствовать конструкцию, добавив в нее дозаторы и краны. Эти дополнения сократят расход песка. Наилучшими значениями будут тридцать килограмм абразива на площадь очищаемой поверхности 0,8 метров.

Производители

Специалисты рекомендуют сопла следующих фирм:

Contracor — Россия;
CLEMCO — Германия;
ВМЗ — Великолукский механический завод.

Немецкие изделия известны своей надежной работой, долгим сроком службы. Наилучшими считаются сопла фирмы CLEMCO. Компания производит в основном керамические и карбид вольфрамовые вставки.

Не уступают им по качеству насадки для пескоструйки Российской фирмы Contracor. Основная продукция из карбида бора, имеются вольфрамовые и керамические вставки.

На ВМЗ изготавливают обычные сопла с бюджетной стоимостью. Любители могут приобрести разнообразные насадки — металлические, керамические и чугунные для разового ремонта.

Как работает пескоструйная насадка?

Кёрхер с пескоструйной насадкой состоит из следующих узлов:

Мини-компрессора AWD Preus, который комплектуется при приобретении потребителем основного очистного оборудования от торговой марки Kärcher.
Серийного пистолета, управляющего потоком.
Насадки-адаптера, предназначенной для использования с водопесчаной смесью.
Шланга, технология изготовления которого учитывает существенное абразивное воздействие потока на стенки.
Ёмкости с песком.
Приёмной насадки для отбора песка.

При подсоединении всех вышеперечисленных элементов друг к другу приёмная насадка погружается практически до дна ёмкости с абразивом, после чего включается подача воды высокого давления. Регулируя интенсивность расхода при помощи адаптера, можно управлять диаметром водопесчаной смеси и интенсивностью её ударного воздействия на очищаемую поверхность. Длительность пескоструйной обработки определяется количеством песка, находящегося в ёмкости.

Заявленные производителем характеристики пескоструйной насадки для kärcher составляют:

Максимально развиваемое давление – до 140 ат;
Рекомендуемое расстояние от адаптера до обрабатываемой поверхности – не более 300 мм;
Длина шланга – 3 м;
Номинальный расход абразива на обработку плоских поверхностей — 50…60 кг/м 2 ;

Следует отметить, что, для компактности установки, в ней не предусмотрены дозаторы и управляющие вентили, а засасывание песка производится исключительно за счёт вакуума, создаваемого в основной – водной магистрали.
Судя по отзывам пользователей, это является существенной конструктивной недоработкой устройства.

Однако особенности практического применения гидропескоструйной насадки для кёрхер состоят не только в этом.
