Пескоструйная камера. делаем своими руками

Способ изготовления самодельной пескоструйной установки из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

пистолет, выполняющий функцию смесительного клапана;
рукоятку с устройством подачи воздуха;
пластиковую бутылку, играющую роль бачка для абразива;
тройник;
шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

Пистолет растачивается для увеличения диаметра выходной дюзы.
Смесительный тройник присоединяется к пистолету.
Устанавливаются и прикрепляются подающий и циркуляционный шланги.
Выброс абразива происходит после прижатия курка. Объема небольшой пластиковой бутылки достаточно для очистки поверхностей в течение 30 минут.

Техника безопасности

Как ни крути, но абразивная обработка – это риск для здоровья человека. Мастер, вдыхает пыль, частицы материала, засыпанного внутрь. Поэтому главными мерами безопасности остается защита глаз, кожи, органов слуха и дыхания. При работе с пескоструйкой частицы имеют скорость 650 км в час. В результате неправильного использования работник может получить серьезные телесные повреждения.

Процесс очистки поверхности сам по себе очень шумный и грязный. Поэтому необходимо следить за тем, чтобы мастер имел специальный костюм и обувь для работы, надевал рукавицы, сделанные из кожи, а также не снимал пескоструйный шлем, в который подается очищенный воздух. Обязательно применение средств, защищающих органы дыхания.

Техника безопасности

При использовании абразивных материалов нужно соблюдать технику безопасности. Работать следует в закрытом костюме, обязательно — с респиратором

Также обратите внимание на обувь — она должна быть полностью закрытой

Выполняя все рекомендации по обустройству камеры и работе с ней, можно безопасно и качественно обрабатывать практически любые поверхности.

5
1
vote

Рейтинг статьи

Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php3Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php11Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php19

Составляющие части пескоструйного аппарата

Главные составляющие пескоструйного прибора:

компрессор, который подает воздух под давлением;
емкость для абразива: пластиковая бутылка, газовый баллон;
воздуховод;
армированный шланг;
абразивную фракцию;
редуктор;
пистолет для распыления абразива.

Конструкция пистолета включает в себя такие детали: смеситель, сопло, рычаги подачи сжатого воздуха и абразива.

Компрессор лучше приобрести готовый, так как собственноручно сделать прибор, который бы обеспечивал подачу частиц со скоростью 500 л в минуту – достаточно сложно. К тому же, двигатель подачи воздуха должен быть с автоматическим режимом переохлаждения.

Сопло – важная часть аппарата. Оно должно быть изготовлено из сверхпрочного материала: бора или карбида вольфрама. Керамические и чугунные сопла – недолговечны: они выходят из строя после нескольких часов работы. Однако, если ведется одноразовая обработка, то достаточно использовать дешевое керамическое сопло.

В качестве абразива в домашних условиях обычно используют песок, просеянный через сито. В зависимости от желаемого результата, выбирают мелкую или крупную фракцию от 0,5 до 3 мм. Использовать обычный речной песок – нежелательно. Лучше брать песчаную породу из карьеров.

В домашних условиях нередко используют пищевую соду. Она прекрасно шлифует и очищает поверхности. Но для больших площадей использовать соду нецелесообразно, так как ее понадобится очень много. Для тонкой и деликатной обработки, используют готовые смеси.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
армированный шланг;
блок смешивания, подойдет тройник с подходящим диаметром посадки;
узел регулировки подачи, дозатор с цилиндрического типа;
трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

готовый пневматический продувочный пистолет;
сантехнический тройник;
шаровый кран для регулировки подачи абразива;
выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

клапан смешивания из обычного пистолета краскопульта;
рукоять с механизмом подачи воздуха краскопульта;
бутылка для абразивной смеси:
тройник;
шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

проточить пистолет краскопульта для использования сопла нужных габаритов;
присоединить к пистолету тройник смешивания;
установить и закрепить шланги подачи и циркуляции.

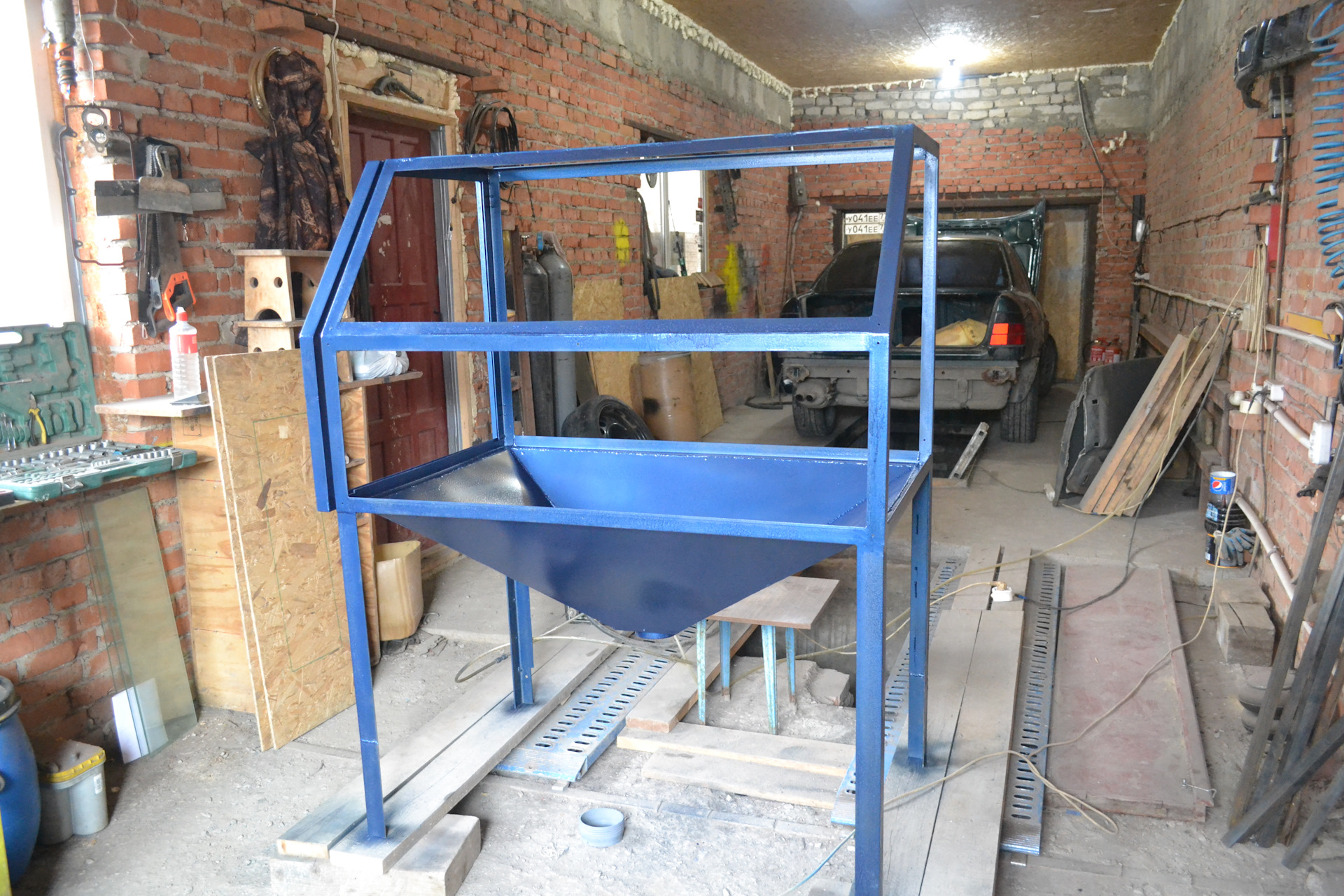

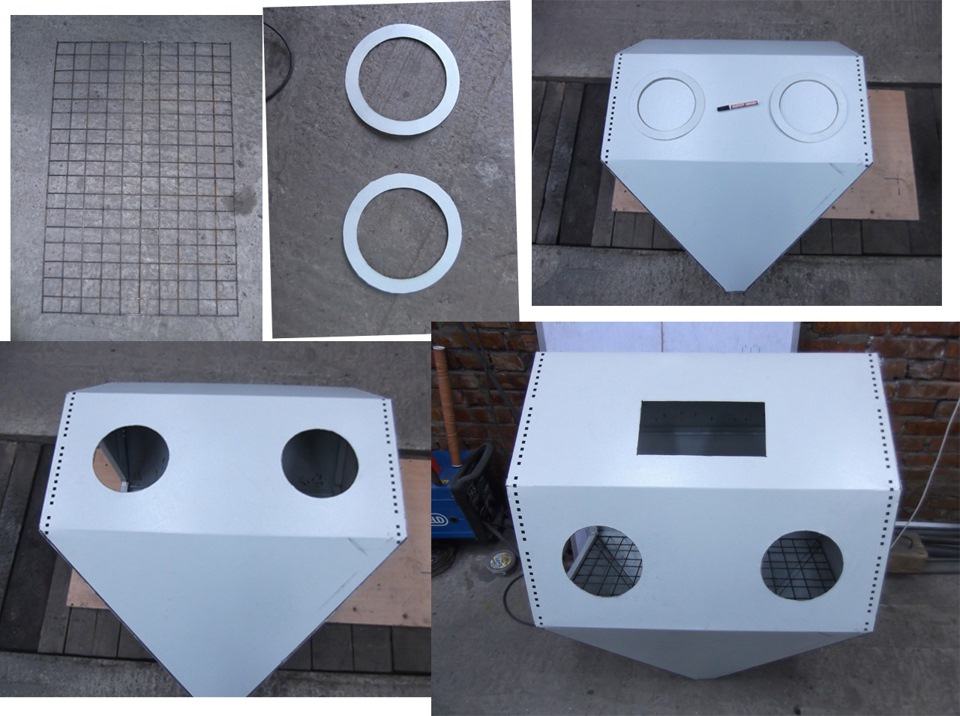

Сборка своими руками

Перед тем как начать собирать по видео чертежам пескоструй своими руками, необходимо верно подобрать чертеж, все нужные составляющие и пространство для расположения оборудования. Очень большая площадь в этом случае не подступает. Потому что песок — абразивный материал, он имеет характеристики рикошетить. В большенном пространстве это явление будет иметь еще огромные масштабы, что может плохо сказаться на качестве обработки. Чтоб уменьшить силу рикошета, можно обшить стенки резиновыми пластинами.

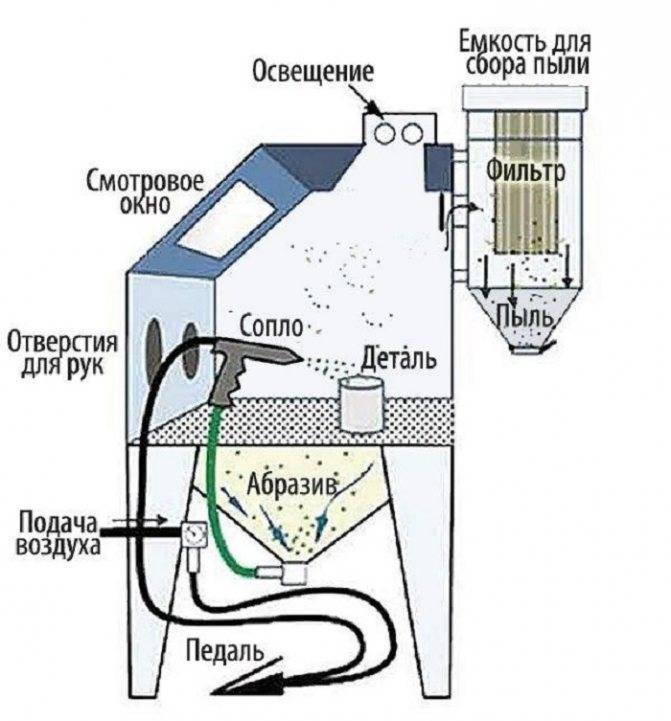

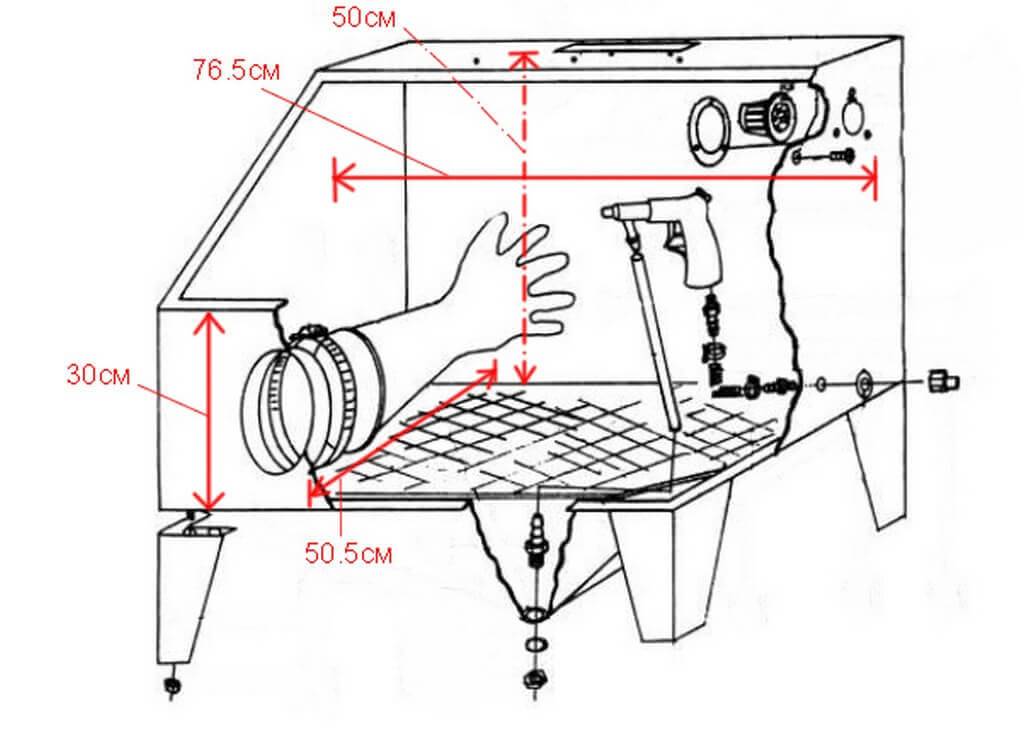

Чертеж таковой камеры смотрится последующим образом:

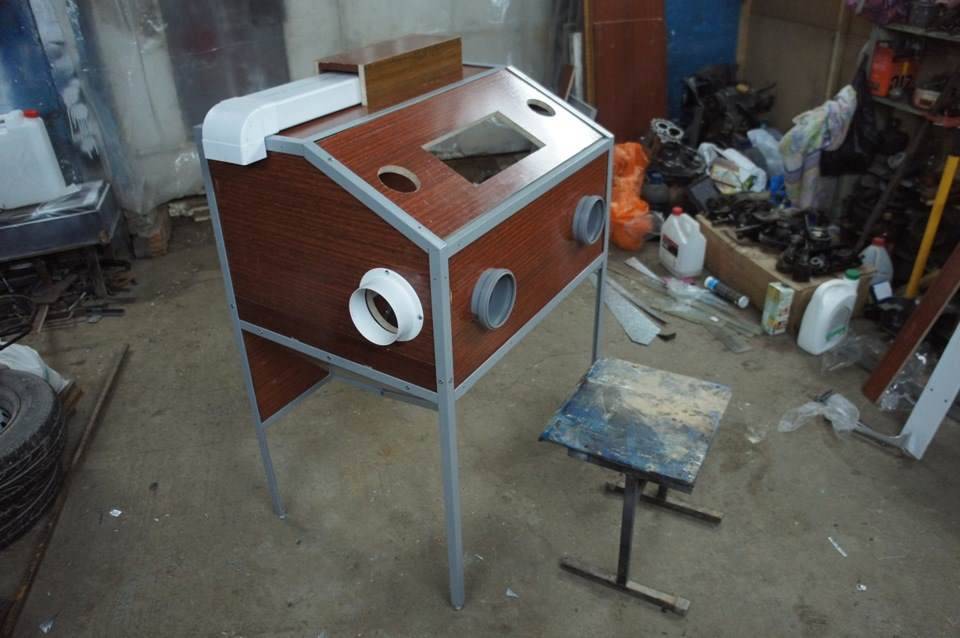

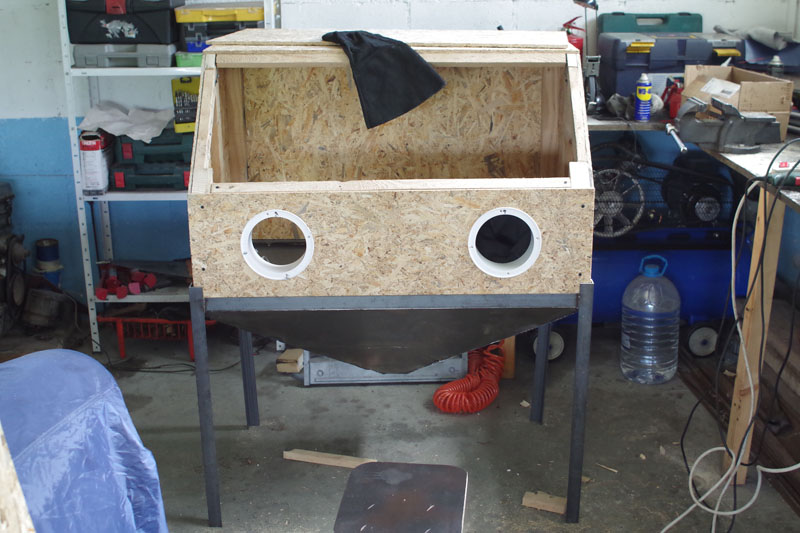

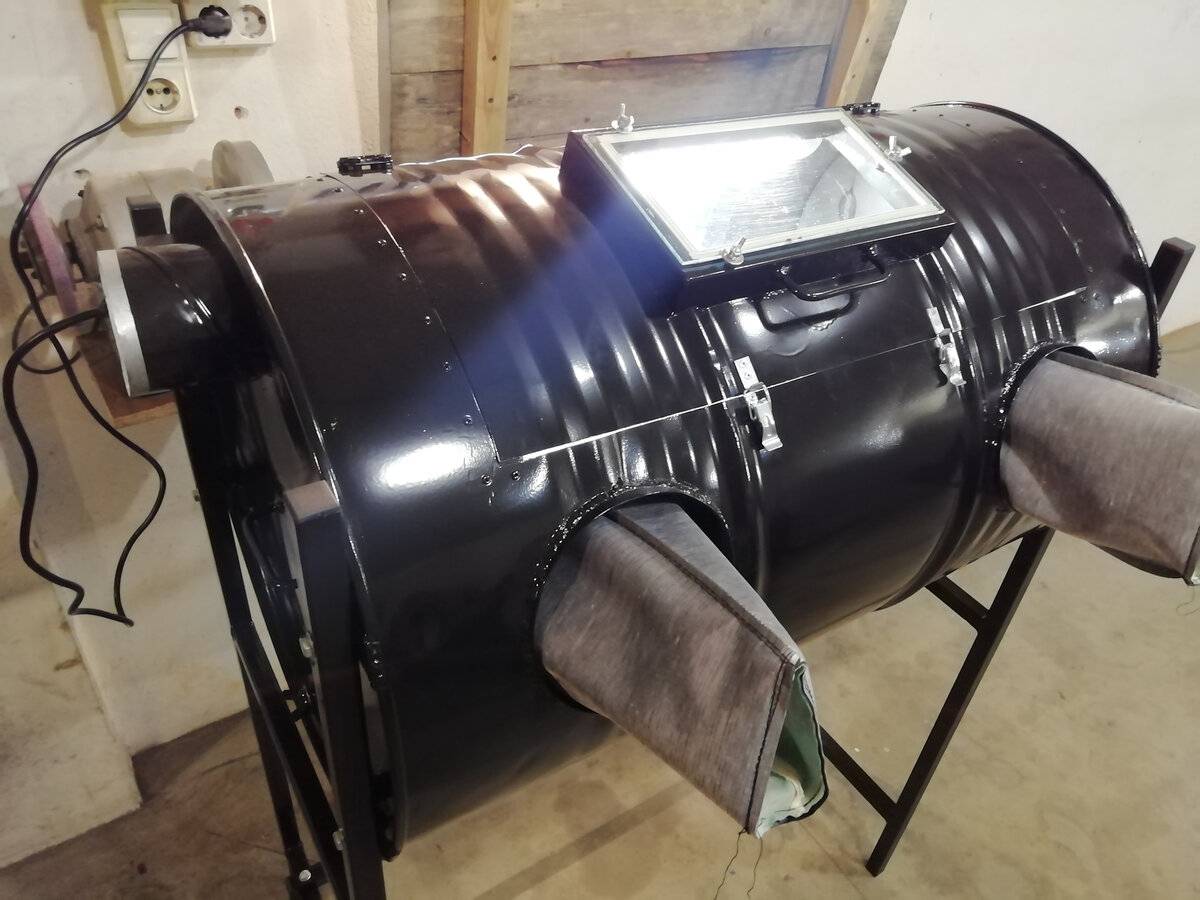

Пескоструйная камера своими руками

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных своими руками из различных подручных материалов десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.

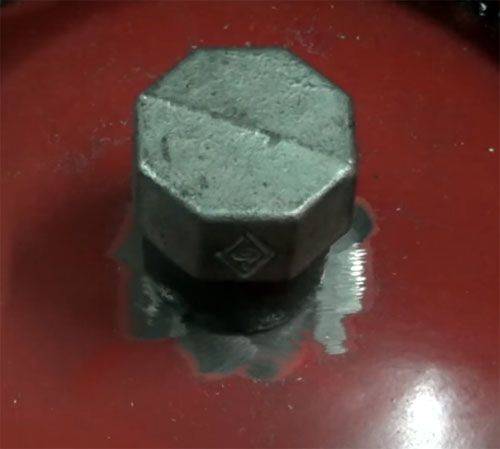

	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.

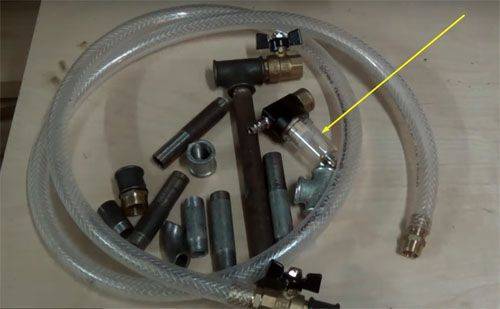

	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.

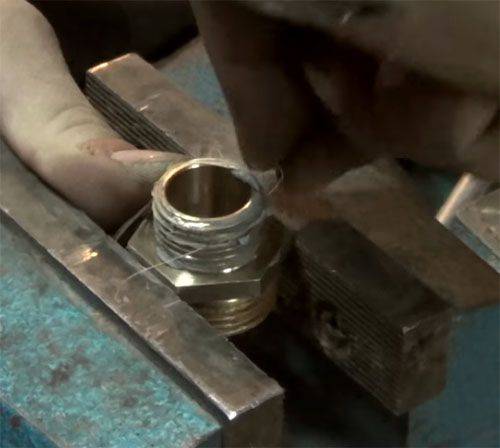

	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.
	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Что это такое — конструкция и виды аппаратов

Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.

В основе каждого пескоструйного аппарата есть несколько ключевых элементов:

емкость для абразивного материала (песка, стальной дроби и т.д);
шланг из устойчивого к трению материала, по которому из емкости поступает абразив;

сопло на шланге, которое позволяет регулировать подачу песка;
элементы управления — приборная панель, блок питания и автоматического регулирования.

Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.

Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.

Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.

Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.

Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.

С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.

На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.

Какого типа ёмкость на Вашем пескоструйном аппарате?

ГерметичнаяНе герметичная

Камерные

Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.

Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.

Как подобрать абразив

Изначально в работе пескоструя такой выбор вообще не стоял. Работали обычным кварцевым песком. Это самый дешёвый и доступный материал. В данное время могут использоваться абразивы с абсолютно разными свойствами.

Несмотря на свои негативные последствия, кварцевый песок всё ещё является самым распространённым. На то есть несколько причин: низкая стоимость материала, возможность повторно использовать, например, в строительных целях, также обычный песок считается абразивом средней твёрдости, что позволяет человеку с недостаточным опытом работы не бояться повредить поверхность

Как сделать, чтобы пескоструй своими руками работал правильно? Важно подобрать песок необходимой фракции. Кварцевый песок, имеет их как минимум три: речной (самый крупный), морской (некоторые не советуют его использовать, так как наличие соли может вызвать коррозию; обезжиривание не помогает, нужно заранее промывать песок) и карьерный. Благодаря этому для каждой поверхности можно подобрать свою фракцию

Благодаря этому для каждой поверхности можно подобрать свою фракцию.

Какие ещё виды абразивов бывают:

Купершлак или никель – этот отход медного или никелевого производства отличается высокой твёрдостью и прочностью.
Гранатовый песок – особый вид песка используется в мощных пескоструйных машинах для резки металла.
Электрокорунд или оксид алюминия – самый твёрдый из известных и доступных абразивов. Может многократно использоваться повторно, так как частицы не разрушаются и не теряют своей формы при обработке.
Стальная или чугунная дробь – дорогостоящий материал, но имеет большое преимущество. У него есть свойство закалять поверхность подобно ковки.
