Пескоструй своими руками из газового баллона: схема, видео

Техника безопасности

Чтобы безопасно использовать устройство на практике, нужно придерживаться определенных правил техники безопасности.

Монтажная схема и охрана труда при использовании пескоструя:

Основные правила, которым следует придерживаться в работе подобными установками.

При работе необходимо использовать брезентовую одежду, она должна закрывать любой доступ для поступления песка.
Брюки закрывают ботинки, тогда песчинки не попадут внутрь.
Для дыхания оператор получает воздух через специальный фильтр принудительно. Его подают под небольшим избыточным давлением.
На голову надевается специальный шлем «Comfort» для защиты от песка, вылетающего с большой скоростью.
На шлем устанавливается толстое стекло, на него надевают съемные пластиковые пластины. Они заменяются по мере износа.
На баллон монтируют предохранительный клапан. Он открывается при увеличении выше допустимых значений. Дополнительно устанавливают автоматический выключатель на компрессор. Он отключит питание при возрастании давления выше расчетного.
Для перемещения двухфазной смеси воздуха и песка используются шланги, внутри которых имеется бронирование из плотно сплетенной сетки.

Процесс изготовления пескоструя

Сварите баллон под будущий самодельный пескоструй. Лучше всего, использовать емкость, в которой прежде содержался фреон. Срежьте при помощи ножовки по металлу верхнюю латунную часть такого баллона, предварительно выкачав остатки газа. После этого:

1. Подготовьте горловину баллона. Возьмите футорку, намотайте на нее фум ленту и вкрутите в горлышко баллончика. Соедините футорку и кран «мама-мама», получив отверстие под вентиль. Выполните три устойчивые ножки из металлических труб. Не забывайте, что «бывшее» горлышко станет впоследствии дном.

Вкрутите кран «папа-мама» с усиленным тройником. Надёжно затяните гаечным ключом все соединения. Возьмите шланг и соедините его с тройником.

2. На дне баллона выполните отверстие и вварите в него 32 муфту – у вас образуется засыпная горловина. К боковой части емкости приварите штуцер. Внимательно следите за тем, чтобы каждый сварной шов был максимально герметичным. Соедините кран «папа-мама» и штуцер, герметизируйте соединение. Закрепите шланг.

Очистите от ржавчины и окрасьте баллон с соединениями.

3. Пескоструйный аппарат должен обладать мобильностью. Поэтому к раме компрессора и нижней части баллона для абразива приварите колесики. Для того, чтобы пескоструйная обработка была эффективнее, в емкость для абразива вы можете установить специальный вибратор, снижающий опасность попадания внутри комочков материала.

4. Изготовление пистолета. Возьмите шланг. Если вы будете использовать «обычный» шланг, а не шланг высокого давления, проденьте на него кусок металлической трубы для защиты резины от значительных нагрузок. В противном случае, при эксплуатации аппарата, шланг может раздуть.

Возьмите сопло, которое мы выполнили из свечи зажигания. Отрежьте от ПВХ шланга на 12 мм небольшой кусок. Наденьте на свечу, и вставьте в грань на 22 мм. Соедините резьбовую грань с краном. Пистолет для пескоструйного аппарата готов.

5. Сварите пробку для засыпной горловины. Наденьте на нее прокладку.

Важно! Старые газовые баллоны отлично справляются даже со значительными механическими нагрузками. Если компрессор не оснащен ресивером, то изготовить его вы также можете из баллона.. Соедините все элементы и пескоструй из газового баллона готов к использованию

Если у вас возникли вопросы по изготовлению аппарата, вам следует посмотреть фото процесса. А также чертежи и схемы работы оборудования

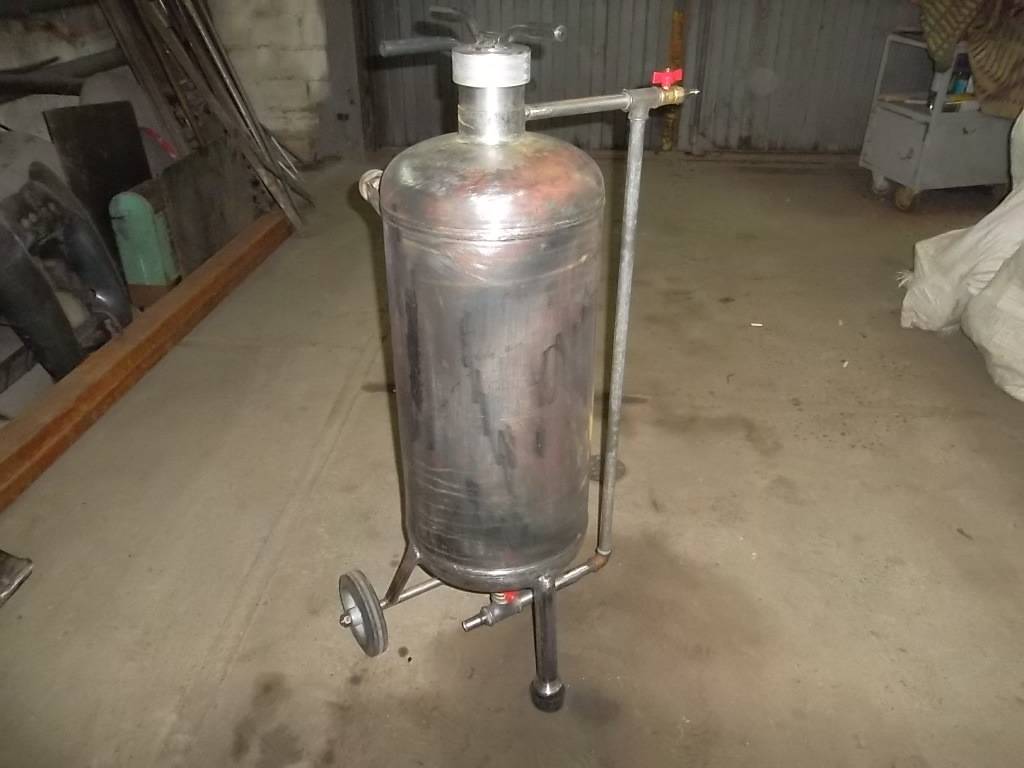

Соедините все элементы и пескоструй из газового баллона готов к использованию. Если у вас возникли вопросы по изготовлению аппарата, вам следует посмотреть фото процесса. А также чертежи и схемы работы оборудования.

Как сделать пескоструй своими руками из газового баллона

Проектирование пескоструйной установки для самостоятельного изготовления

Рабочий процесс заключается в смешивании песка с потоком воздуха. Двухфазная смесь перемещается по армированному шлангу в распылительное сопло.

Особенности конструкции самодельного пескоструя.

Емкость, в которой накапливается песок, должна иметь форму, постепенно сужающуюся книзу. Тогда абразивный материал будет самопроизвольно перемещаться вниз.
Сверху нужна горловина, через нее будет засыпаться рабочее вещество внутрь накопителя. Наличие клапана позволит осуществлять подачу только снаружи, обратное движение станет невозможным.
Сито ограничит размеры песчаного компонента, не пропустит небольшие камешки, способные засорять смеситель и воздуховод.
Предусматривает заполнение емкости на 50…60 %. Оставшийся объем предназначен для сжатого воздуха. Для его подачи предусматривается монтаж фитинга, расположенного сверху.
Наличие высокого давления внутри будет запирать клапан. Оно же будет сверху давить на песок, направляя его вниз.
Абразив ссыпается в трубопровод, где произойдет смешивание с потоком воздуха. Образуется двухфазная смесь, которая будет двигаться в сторону сопла.

Схема самодельной пескоструйной установки:

1 – подача песка (периодическая загрузка); 2 – подача воздуха из ресивера от компрессора; 3 – клапан, оборудованный ситом, для разделения фракций; 4 – вентиль для сброса давления из накопителя; 5 – вентиль включения-выключения установки; 6 – тройник для подключения напорного фитинга и шланга; 7 – армированный шланг для подачи воздуха в систему; 8 – вентиль для подачи абразива на смешивание; 9 – тройник для выгрузки абразива (смеситель); 10 – сопло; 11 – стойки опорные; 12 – поток абразива и воздуха (двухфазная смесь).

Работа простой установки происходит по следующей последовательности.

Воздушный поток движется по воздуховодам. Они подключаются к накопителю в двух точках. Через фитинг, в верхней части, и вентиль, расположенный снизу. В нижнем тройнике происходит смешивание воздуха с абразивным материалом.
Образовавшаяся смесь движется по армированному шлангу.
Выброс струи происходит через сопло. С целью предотвращения от ускоренного износа используется керамический цилиндр. На практике используется корпус от свечи зажигания автомобиля.

Пескоструй из газового баллона| Схема и чертежи

Пескоструй из газового баллона — это просто

Безопасность при работе

Работать с устройством необходимо только в удаленном от жилого помещения месте. Работа аппарата может навредить хозяйственным птицам и животным, а также людям, находящимся вблизи, поэтому для работы потребуется наличие специальной одежды. Для этого можно использовать:

Шлем или щиток для защиты головы;
Цельный комбинезон или другая плотная одежда;
Плотные штаны;
Прочные перчатки;
Ботинки.

При проведении работ желательно использовать респиратор или шлем с пелериной и наддувом. Неправильный расчет при сборке оборудования может привести к разрыву емкости, клапана и непредвиденным травмам. Поэтому к этому пункту необходимо подходить особенно внимательно. Открытые участки тела должны быть обязательно закрыты плотным материалом из ткани или резины.

Принцип работы

При пескоструйной обработке на поверхность детали с высокой скоростью подается смесь абразивного состава с воздухом. Множество твердых частиц бьют и царапают металлическую поверхность, счищая посторонние отложения. В качестве абразивного материала чаще всего применяется предварительно высушенный кварцевый песок, очищенный от грязи и пыли.

Важно! Использование влажного абразива снижает эффективность работы пескоструйного аппарата и может привести к закупорке распылительного устройства. Конструкционно аппарат для пескоструйной очистки состоит из емкости с абразивным материалом, к которой через воздушные шланги подключен электрический компрессор. Нагнетаемый воздух смешивается в баллоне с кварцевым песком

Воздушно-песчаная абразивная смесь через редуктор подавлением подается в армированный шланг, на конце которого установлена форсунка для распыления

Нагнетаемый воздух смешивается в баллоне с кварцевым песком. Воздушно-песчаная абразивная смесь через редуктор подавлением подается в армированный шланг, на конце которого установлена форсунка для распыления

Конструкционно аппарат для пескоструйной очистки состоит из емкости с абразивным материалом, к которой через воздушные шланги подключен электрический компрессор. Нагнетаемый воздух смешивается в баллоне с кварцевым песком. Воздушно-песчаная абразивная смесь через редуктор подавлением подается в армированный шланг, на конце которого установлена форсунка для распыления.

Пескоструйный способ обладает рядом значимых преимуществ:

абразивная очистка сжатым воздухом требует минимальных затрат времени;
пескоструйная обработка счищает только покрытие, без утонения основного металла и образования царапин и перепадов толщины;
при использовании кварцевого песка с фракцией 0,2—0,6 мм достигается минимальная шершавость очищенной детали, что обеспечивает хорошую адгезию последующего лакокрасочного покрытия.

Однако, применять кварцевый песок для пескоструйной обработки допустимо только при условии надежной защиты органов дыхания и глаз оператора, так как при разрушении частиц песка от ударов о металл образуется мелкокристаллическая пыль с высоким содержанием кварца в несвязанной форме.

Предупреждение! Вдыхание пыли с высоким содержанием двуокиси кремния в течение длительного времени может стать причиной возникновения неизлечимого заболевания – силикоза легких.

По этой причине профессиональные установки пескоструйной очистки оснащены герметичной рабочей камерой и эффективными системами принудительного пылеподавления.

Собираем все необходимое для создания аппарата

Что нам понадобится для изготовления пескоструя:

Компрессор повышенной мощности.
Фум-лента (используется для герметизации резьбовых соединений).
Газовый баллон (будет применяться для подачи песка).
Прочным шланг (армированный шланг для газа отлично подойдет).
Цанговый зажим.
Штуцеры.
Фитинги (переходники, заглушки и т.д.).
Шаровые краны.
Отрезок стальной трубы длиной 10 см.

Все эти компоненты можно приобрести в любом строительном или хозяйственном магазине, вполне реально уложиться в 1500-1700 рублей.

Также нужно приобрести сопла, они являются расходным материалом, поэтому при работе они будут нужны вам всегда. Можно купить в магазине стальные сопла или керамические, из вполне будет хватать на 2 часа работы пескоструйным аппаратом.

Если вы не хотите покупать сопла, то можете изготовить их самостоятельно. Умельцы для этого используются электроды из свечей зажигания. Дело в том, что они изготавливаются из качественной марки стали и поэтому обладают хорошей износостойкостью.

Устройство

Для начала следует рассмотреть, из каких компонентов состоит пескоструй, чтобы четко понимать, как его сделать.

Вне зависимости от схемы устройства, пескоструй должен иметь общий поток абразива и воздуха выходящего типа. Если сборка осуществляется по схеме напорного типа, то песок, благодаря применению давления будет попадать в патрубок выходного типа, где будет производиться перемешивание с воздухом, подающимся при помощи компрессора. Чтобы в канале подачи абразивов формировался вакуум, применяется так называемый эффект Бернулли.

Возможность делать пескоструй из огнетушителя либо других подручных средств различными способами объясняется тем, что можно применить массу вещей и материалов, которые, на первый взгляд, кажутся ненужными.

Самодельный вариант делается на основе типовых схем, которые могут отличаться друг от друга лишь методикой подачи песка на очищаемую деталь. Но какими бы не были схемы (чертёж) устройства, все они будут включать следующие элементы:

компрессор, который будет осуществлять нагнетание воздушной массы;
пистолет, с помощью которого будет осуществляться подача абразивного состава на поверхность, требующую очистки;
шланги;
бак для хранения абразива;
ресивер, потребуется для формирования нужного запаса кислорода.

Чтобы увеличить время непрерывного применения оборудования, поддерживать необходимое для качественной работы давление, следует установить влагоотделитель.

Если применяется компрессор плунжерного типа, то на воздушном канале, отвечающем за впуск, следует поставить механизм, который будет производить фильтрование масла.

Назначение пескоструйной установки

Пескоструйные установки используют при подготовке металлических, бетонных и иных конструкций для окрасочных работ. Летящие с высокой скоростью песчинки проникают во все имеющиеся неровности, отверстия, выпуклости и впадины. При многократном соударении абразивный материал вырывает мелкие частицы с поверхности, удаляются:

Остатки масляной пленки.
Старая грунтовка или краска.
Ржавчина и иные загрязнения.

Конструкциям не требуется обезжиривание. Они готовы к последующей обработке. Пескоструйные установки используют:

На судостроительных и судоремонтных предприятиях. Громадные поверхности днища очищают от моллюсков и других видов загрязнений.
При изготовлении тракторов, вагонов, танков и иной крупногабаритной техники при ремонте или изготовлении.
Очистки трубопроводов для транспортировки газа и нефти очищаются при проведении капитального или текущего ремонта.
При строительстве или реконструкции сооружений.
При декоративной обработке стекол или зеркал в изготовлении мебели, оформлении внутреннего пространства: создают рельефные и объемные композиции, обрабатывают с использованием трафаретов; наносят непрозрачные рисунки.

На открытых площадках, обрабатываются большие площади, измеряемые десятками квадратных метров.
В закрытых камерах, при очистке небольших деталей.

Технология изготовления пескоструя своими руками

Чтобы сделать пескоструй своими руками из газового баллона, не нужно обладать высочайшей квалификацией. Перед началом изготовления нужно убедиться в том, что в газовом баллоне нет остатков газа. Проще всего залить баллон водой с моющим средством, а потом высушить сжатым воздухом.

Схема пескоструя своими руками из газового баллона

В верхней части газового баллона необходимо высверлить отверстие диаметром 50 мм и вварить в него обрезок трубы с нарезанной резьбой и завернуть на него резьбовую заглушку. Он будет служить для засыпки песка. В боковой части газового баллона сверлится отверстие для подачи сжатого воздуха, в него вваривается штуцер в нижней части газового баллона и делается третье отверстие — для подачи песка к форсунке. В него также вваривается штуцер. Снизу к газовому баллону привариваются ножки.

Важный этап — изготовление форсунки. В профессиональных установках их делают из дорогостоящих сплавов. В условиях мастерской можно обойтись керамическими корпусами отработанных свечей зажигания. В ней высверливается сквозное отверстие по продольной оси. Форсунки будут расходным материалом, поэтому следует озаботиться их запасом.

Окончательная сборка пескоструйного аппарата состоит в присоединении шлангов, штуцеров и тройников друг к другу.

Сделать пескоструй под силу любому домашнему мастеру, имеющему базовые навыки и опыт сварки и слесарных работ.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

Выкатывают установку на улицу в сухую и теплую погоду.
Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Делаем пескоструйный аппарат своими руками

Этап первый.

Итак, мы желаем делать пескоструйный аппарат своими руками. Что на может для этого понадобиться? В первую очередь следует подыскать подходящий резервуар, где бы создавалось давления и находился воздух.

Для этой цели подойдет даже обычный резервуар от газа. Объем его будет зависеть от цели и может быть как 5, так и 50 литров. Кроме того, нам понадобятся шаровые краны, резиновая заглушка и металлическая труба (примерно на два дюйма), имеющая резьбу. Из этих деталей мы сделаем горловину.

Идем дальше. Еще нам понадобится трубка класса ДУ15, несколько переходников и двухметровый шланг, который можно приобрести в любом автомобильном магазине; газовый рукав, пять штуцеров и три тройника. Все это обойдется примерно в 700 рублей, согласитесь, это гораздо дешевле, нежели купить заводское устройство.

Этап второй.

Когда все куплено, можно начинать работу. Берем баллон и удаляем из него остатки предыдущего газа. Для этого можно обрезать латунный кран (газ не взорвется, не бойтесь!), засунуть в баллон шланг и выкачать его. После этого берем небольшой обрезок трубы и привариваем его в то же место, где был кран, чтобы отверстия совпали. Не забываем о герметичности! Так, горловина уже готова.

Этап третий.

Далее привариваем снизу нашу ДУ15-трубу. Через нее будет сыпаться песок. Для того чтобы придать устройству вертикальное положение, используем несколько железных ножек, которые мы крепим к баллону. Также не забываем сделать сверху герметичное отверстие, посредством которого будет подаваться воздух. Затем нужно все собрать, следуя данной схеме.

Этап четвертый.

Помещаем сопло в цангу и тщательно зажимаем. К отверстию поступления воздуха крепим кран, а на него — тройник. К последнему посредством штуцера будет крепиться шланг. В принципе, детали собраны и пескоструйка своими руками готова. Приступаем к первому полету.

Испытания пескоструйного аппарата

Просеиваем песок и насыпаем его в резервуар, герметично после этого закупорив. Затем нижний кран открываем наполовину, а верхний (тот, что для воздуха) полностью, дабы давление достигало примерно три-четыре атмосферы.

Активируем компрессор — краска полностью слезает с поверхности! В конце хотелось бы дать вам еще несколько советов. Во-первых, песок после работы нужно будет как-то собирать. Во-вторых, не пылите в закрытом помещении.
