История
Ремённая передача – одна из древнейших и простых механических передач, в которой используются приводные ремни и специальные колеса — шкивы. По некоторым источникам, ременная передача впервые документально описана китайским философом, поэтом и политиком Ян Сюном (53 год до н. э. – 18 год н. э.) периода империи Хань в тексте «Словарь местных выражений». Описанное устройство использовали ткачи в своей работе с шелком.
Кстати, слово «ремённая» записывается через букву «ё», на которую и нужно ставить ударение. Но в печати, например, в нашем следующем заголовке, точки над «ё» могут опускать. Это не является ошибкой, но не забудьте ставить ударение правильно.
На средневековых картинах можно увидеть механизм — самопрялку, в которой принцип ремённой передачи используется для ускорения получения пряжи. Большое развитие ремённая передача вместе с другими механизмами получила во времена английской промышленной революции (1780-1830 гг.), которая началась с изобретения в 1769 году паровой машины. Небольшие кустарные ремесленные производства начали вытесняться фабричным трудом с большим количеством машин.
Рис. 1. Слева. Фрагмент из «Декреталий Григория IX». Примерно 1340 год. Справа. Мартен ван Хемскерк. Портрет женщины с прялкой. 1529 год
Рис. 2. Типография в 1870 году
На приведенной ниже картинке показаны примеры использования ремённой передачи в современных технических устройствах – от двигателя внутреннего сгорания автомобиля до 3D-принтера.

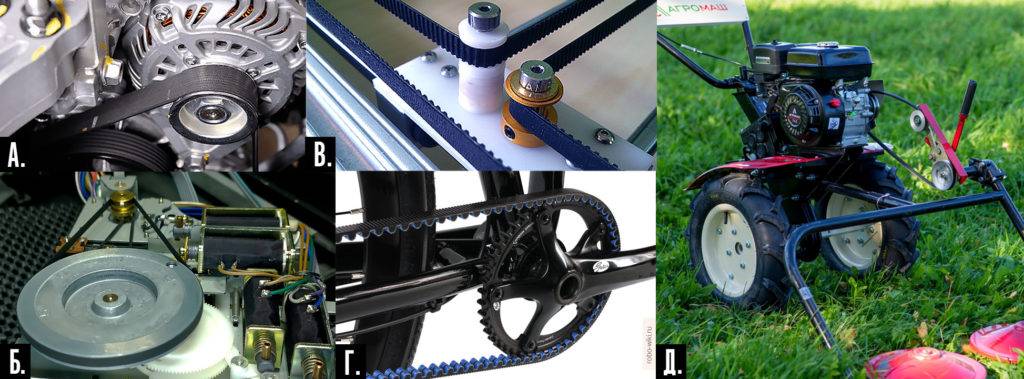

Рис. 3. Примеры использования ремённых передач. А – ремень ГРМ на электрогенераторе двигателя автомобиля. Б – механизм кассетного магнитофона. В – зубчатый ремень 3D -принтера. Г – ремень вместо цепи на велосипеде. Д – ремённая передача на роторной косилке мотоблока
Мощности
При вращательных движениях рабочих органов механизмов возникает сопротивление, которое приводит к трению – истиранию узлов. При грамотном выборе редуктора по показателю мощности он способен преодолевать это сопротивление. Потому этот момент имеет большое значение, когда нужно купить мотор-редуктор с долгосрочными целями.
Сама мощность – Р – считается как частное от силы и скорости редуктора. Формула выглядит так:
- где: M – момент силы;
- N – обороты в минуту.
Для выбора нужного мотор-редуктора необходимо сопоставить данные по мощности на входе и выходе – Р1 и Р2 соответственно. Расчет мощности мотор-редуктора на выходе рассчитывается так:
где: P – мощность редуктора; Sf – эксплуатационный коэффициент, он же сервис-фактор.
На выходе мощность редуктора (P1 > P2) должна быть ниже, чем на входе. Норма данного неравенства объясняется неизбежными потерями производительности при зацеплении в результате трения деталей между собой.
При расчете мощностей обязательно применять точные данные: из-за разных показателей КПД вероятность ошибки выбора при использовании приблизительных данных близится к 80%.
Применение шкивов
Клиновые приводы – одни из самых широко используемых в самых различных механизмах и устройствах с высоким крутящим моментом и угловой скоростью. Прежде всего- это двигатели внутреннего сгорания. Кроме того, клиноременные пары применяются в таких областях, как:
- вентиляторы и кондиционеры;
- компрессорные установки, как поршневых, так и винтовых;
- транспортные системы зданий: лифты, эскалаторы, травелаторы;
- сельхозмашины;
- дорожно-строительная техника;
- горные машины;
- промышленные технологические установки;
- станки;
- бытовая техника;
- ручной электроинструмент;
и во многих других отраслях.
Зубчатые передачи используются в тех случаях, когда требуется передать значительный крутящий момент без пробуксовок. Зубчатоременной привод не требует сильного натяжения для хорошего сцепления. Он дает существенно меньшую радиальную нагрузку на ось, чем другие ременные передачи.
Применяются такие приводы в:
- автомобильных моторах, для механизма газораспределения;
- силовых приводах станков и промышленных механизмов;
- в технологических установках пищевой, фармацевтической, химической отрасли.
Поликлиновые шкивы отлично справляются в так называемых серпантинных передачах, когда один привод снабжает энергией вращения много потребителей, и при этом следует по весьма извилистой траектории. Поликлиновые передачи позволяют передавать значительные моменты и достигать больших оборотов без увеличения габаритов.
Их используют как в тяжелом машиностроении, так и в производстве бытовой техники.
Вариаторные приводные колеса применяются везде, где необходимо без остановки вращения и снятия нагрузки плавно изменять обороты и крутящий момент. Они популярны в таких сферах, как:
- трансмиссии автомобилей, мотоциклов, другого колесного транспорта;
- конвейеры;
- точные станки для обработки металла, дерева и других материалов;
- сельхозмашины.
Современный вариатор превосходит по своим эксплуатационным характеристикам и ручные, и гидравлические трансмиссии.
Плоскоременные приводы используются там, где требуется передать вращение на значительные расстояния (до 7-9 м) и погасить удары, толчки и другие динамические нагрузки, передаваемые от ведущего вала к ведомому (или в обратном направлении). Они применяются:
- в прессовом и другом кузнечном оборудовании;
- в приводах лесопилок;
- в технологическом оборудовании текстильной промышленности;
- в мощных центробежных насосах.
Круглоременные приводы используются для малонагруженных передач в точных приборах, бытовой электронике и технике.
Они также легко перекрещиваются и, при посредстве дополнительных пассивных шкивов позволяют связывать ведомый и ведущий валы, находящиеся в разных плоскостях и под углом друг к другу, а также изменять направление вращения.
Планетарная передача
Этот вид зубчатой передачи, содержащей колеса с геометрическими осями, имеющими возможность перемещения. Что она собой представляет, можно понять из приведенного ниже рисунка. По сути дела, это уже конструкция своеобразного планетарного редуктора, включающего в свой состав некоторое число шестерен, взаимодействующих между собой. У каждой из них свое название – солнце, корона, сателлит.
Для такого планетарного редуктора изменение момента зависит от того, какая из его шестерен неподвижна, на какую подан крутящий момент, и с какой он снимается.
При любом использовании планетарного редуктора, один из трех его элементов будет неподвижен. У такого, планетарного варианта построения передач, по отношению к простой зубчатой или ременной, есть возможность получить существенное изменение момента при небольшом количестве колес и габаритах устройства. В автомобиле у подобного планетарного устройства своя сфера применения – в составе АКПП, а также в гибридных транспортных средствах, для обеспечения совместной работы ДВС и электромотора. Широкое применение планетарного редуктора осуществляется в гусеничной технике.
Типы редукторов
Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.
Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).
Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

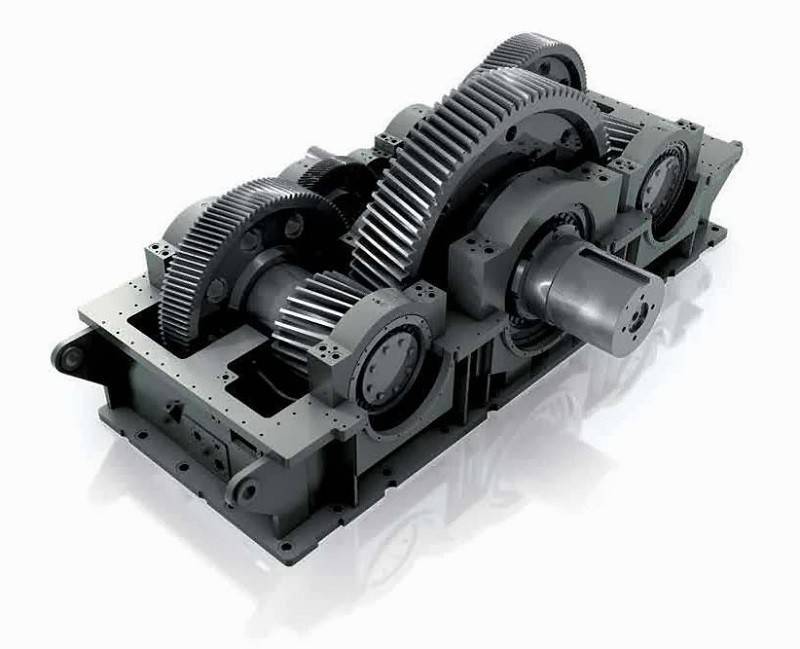

Цилиндрический редуктор
Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.
Червячный редуктор
Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.
Планетарный редуктор
Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.
Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.
Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.
От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.
В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.
Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок. Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем
Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.
В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.
Источник
2.6. Ременные передачи
Ременная передача
состоит из двух шкивов, закрепленных на валах, и охватывающего их ремня. Ремень
надет на шкивы с определенным натяжением, обеспечивающим трение между ремнем и
шкивами, достаточное для передачи мощности от ведущего шкива к ведомому.
В зависимости от формы поперечного сечения

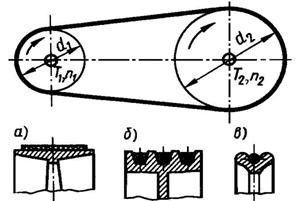

ремня различают: плоскоременную, клиноременную и круглоременную (рис. 2.16, а –
в) передачи.
Рис.
2.16. Ременные передачи
Сравнивая ременную передачу с зубчатой можно
отметить следующие преимущества:
-возможность передачи движения
на значительное расстояние (до 15 м и более);
-плавность и бесшумность
работы, обусловленные эластичностью ремня и позволяющие работать при высоких
скоростях;
-способность выдерживать
перегрузки (до 300 %) благодаря увеличению скольжения ремня;
-невысокая стоимость;
-простота обслуживания и
ремонта.
Основными недостатками ременной передачи являются:
-непостоянство передаточного
отношения из-за скольжения ремня на шкивах;
-значительные габаритные размеры
при больших мощностях (для одинаковых условий диаметры шкивов примерно в 5 раз
больше диаметров зубчатых колес);
-большое давление на шкивы в
результате натяжения ремня;
-низкая долговечность ремней (от
1000 до 5000 ч).
Ременные передачи применяют преимущественно в тех случаях, когда по условиям
конструкции валы расположены на значительных расстояниях. Мощность современных
передач не превышает 50 кВт.
В многоступенчатых приводах ременную
передачу применяют обычно в качестве быстроходной ступени, устанавливая ведущий
шкив на валу двигателя. В таком случае габариты и масса передачи будут
наименьшими.
Критерии работоспособности и
расчета. Опыт эксплуатации передач в различных машинах и механизмах показал,
что работоспособность передач ограничивается преимущественно тяговой
способностью, определяемой силой трения между ремнем и шкивом,
долговечностью ремня, которая в условиях нормальной эксплуатации
ограничивается разрушением ремня от усталости.
§ 40. Определение передаточных отношений простейших планетарных и дифференциальных передач
Планетарными называются передачи, в которых оси одного или нескольких колес закреплены в подвижном звене – водиле.
Любая планетарная передача состоит из трех групп элементов. Первая группа – центральные колеса (колеса, расположенные на неподвижных осях), вторая группа – сателлиты (колеса, расположенные на подвижном звене – водиле) и третья группа – водила.
На рис. 237 показана схема передачи, состоящей из центрального колеса 1, сателлита 2 и водила H.
В общем случае центральное колесо и водило могут получать вращение от двух источников независимо друг от друга. Такая передача имеет две степени свободы и называется дифференциальной.
Если закрепить центральное колесо, то получается передача с одной степенью свободы – движение можно передавать либо от водила к сателлиту, либо от сателлита к водилу – такая передача называется простой планетарной (рис. 238).
Чтобы в процессе решения задач глубже проанализировать кинематику планетарных передач, целесообразно не пользоваться готовыми выведенными в учебниках формулами, а применять метод сложения двух движений.
Сателлиты планетарных передач совершают сложное вращательное движение. Движение сателлитов относительно Земли (относительно неподвижной системы координат) складывается из вращения их вместе с водилом – переносного движения и вращения их вокруг осей, закрепленных в водиле, – относительного движения.
Метод сложения двух движений можно распространить и на центральные колеса. Так, например, закрепленное центральное колесо простой планетарной передачи можно считать вращающимся вместе с водилом и одновременно поворачивающимся на их общей оси в обратную сторону с такой же скоростью, что и водило.
Поэтому метод, который подробно изложен в решениях задач, включает следующие четыре этапа:
1. Мысленно закрепляем все колеса на водиле и придаем ему вращение с угловой скоростью водила относительно его собственной неподвижной оси – получаем первое движение.
2. Освобождаем колеса от водила. Водило мысленно закрепляем (превращаем планетарную передачу в обычную зубчатую передачу с неподвижными осями) и поворачиваем центральное колесо с угловой скоростью -(nH-nц), т. е. с угловой скоростью, равной разности абсолютных скоростей водила и центрального колеса, но в обратную сторону относительно направления вращения водила. В результате этого движения центрального колеса все остальные колеса передачи получают соответствующие угловые скорости, определяемые при помощи передаточных отношений. Так получается второе движение.
3. Угловые скорости всех элементов передачи, получившиеся в первом и втором движениях, складываем.
4. Из получившихся в результате сложения действительных зависимостей между угловыми скоростями определяем неизвестные в задаче величины.
Введем такие обозначения:
n1, n2, n3, … (или ω1, ω2, ω3, …) – угловые скорости, выраженные в об/мин (рад/сек) у зубчатых колес (центральных или сателлитов), дифференциальных передач, индексы соответствуют нумерации колес; nH (или ωH) – угловая скорость водила в дифференциальной передаче.
Угловые скорости колес или водила в простой планетарной передаче (с закрепленным колесом) обозначим теми же буквами, но с верхними индексами в скобках, соответствующих закрепленному колесу, например n2(1) (или ω2(1)) – угловая скорость второго колеса при закрепленном первом; nH(1) – угловая скорость водила при закрепленном первом и т. д.
Аналогично обозначим и передаточные отношения:
i12(H) – передаточное отношение от колеса 1 к колесу 2 при неподвижном водиле;
i2H(1) – передаточное отношение от колеса 2 к водилу при неподвижном первом колесе;
i1H – передаточное отношение от колеса 1 к водилу в дифференциальной передаче и т. д.
При решении задач с планетарными передачами необходимо очень внимательно следить за правильностью определения знаков передаточных отношений между отдельными элементами передачи. Правило знаков передаточных отношений приведено в § 39.
Задача 201. Определить передаточное отношение от сателлита 2 к водилу H для простой планетарной передачи, показанной на рис. 238, если числа зубьев…
Задача 202. Определить передаточное отношение от колеса 2 к водилу H простой планетарной передачи с закрепленным колесом внутреннего зацепления (рис. 239),…
Задача 204. Определить передаточное отношение iH1(3) для простой планетарной передачи, показанной на рис. 241, если числа зубьев…
Задача 205. Определить угловую скорость водила H и колеса 2 дифференциального зубчатого механизма (рис. 242), если число зубьев колес z1=18,…
2.5. Фрикционные передачи
Передачи, работа которых
основана на использовании сил трения, возникающих между рабочими поверхностями
двух прижатых друг к другу тел вращения, называют фрикционными передачами.
Для нормальной работы
передачи необходимо, чтобы сила трения
Fтр
была больше окружной силы
Ft,
определяющей заданный вращающий момент:
Ft
< Fтр.
(2.42)
Сила трения
Fтр
= Fn f,
где Fn
– сила прижатия катков;
f– коэффициент трения.
Нарушение условия (2.42) приводит к буксованию и быстрому
износу катков.
В зависимости от
назначения фрикционные передачи можно разделить на две основные группы: передачи
с нерегулируемым передаточным отношением (рис. 2.15, а); регулируемые передачи,
называемые вариаторами, позволяющими плавно (бесступенчато) изменять
передаточное отношение.
Рис.
2.15. Схемы фрикционных передач
Различают передачи с
параллельными и пересекающимися осями валов; с цилиндрической, конической,
шаровой или торовой поверхностью рабочих катков; с постоянным или автоматически
регулируемым прижатием катков, с промежуточным фрикционным элементом или без
него и т.д.
Схема простейшей
нерегулируемой передачи изображена на рис. 2.15, а.
Она состоит из двух катков с гладкой цилиндрической поверхностью, закрепленных
на параллельных валах.
У лобового вариатора (рис.
2.15, б) ведущий каток А может перемещаться вдоль своей оси. При этом
передаточное отношение плавно изменяется в соответствии с изменением рабочего
диаметра d2
ведомого диска Б. При переходе катка А на левую сторону
направление вращения диска Б изменяется – вариатор обладает свойством
реверсивности.
Область применения.
Фрикционные передачи с постоянным передаточным отношением применяют сравнительно
редко. Их область ограничивается преимущественно кинематическими цепями
приборов, от которых требуется плавность движения, бесшумность работы,
безударное включение на ходу и т.п.
Фрикционные вариаторы
применяют достаточно широко для обеспечения бесступенчатого регулирования
скорости в станкостроении, текстильных, бумагоделательных и других машинах и
приборах. В авиастроении фрикционные передачи не применяются. Диапазон
передаваемых мощностей обычно находится в пределах до 10 кВт, так как при
больших мощностях трудно обеспечить необходимое усилие прижатия катков.
Способы прижатия катков.
Существует два вида прижатия катков: с постоянной силой, которую определяют по
максимальной нагрузке передачи; с регулируемой силой, которая автоматически
изменяется с изменением нагрузки. Лучшие показатели получают при
саморегулируемом прижатии.
Способ прижатия катков
оказывает большое влияние на качественные характеристики передачи: КПД,
постоянство передаточного отношения, контактную прочность и износ катков.
Скольжение в передаче.
Различают три вида скольжения: буксование, упругое скольжение и геометрическое
скольжение.
Буксование наступает при
перегрузках элементов передачи. При этом ведомый каток останавливается, а
ведущий скользит по нему, что приводит к интенсивному местному изнашиванию или
задиру на ведомом катке.
Упругое скольжение
характерно для нормально работающей передачи. Участки поверхности ведущего катка
подходят к площадке контакта сжатыми, а отходят растянутыми. На ведомом катке
наблюдается обратная картина. Касание сжатых и растянутых волокон катков
приводит к их упругому скольжению, что вызывает отставание ведомого катка от
ведущего.
Геометрическое скольжение связано с тем, что окружные
скорости вращения ведущего и ведомого катков на площадке их контакта различны.
Например, в лобовом вариаторе (см. рис. 2.15, б) окружная скорость V2
меняется с изменением R, а скорость V1 на этой площадке
постоянна. Геометрическое скольжение является основной причиной изнашивания
рабочих поверхностей элементов фрикционных передач.
Определение передаточного числа главной передачи.
Передаточное число главной передачи находят исходя из максимальной скорости автомобиля на высшей передаче, заданной техническими условиями на проектируемый автомобиль.
Значение передаточного числа главной передачи определяют по формуле
Ur=3,6(wmaxrk)/VmaxUkUд
где vmax — максимальная скорость автомобиля, км/ч; wmах — максимальная угловая скорость коленчатого вала, рад/с; rk — радиус колеса, м; Uk — передаточное число коробки передач на высшей передаче; ид — передаточное число дополнительной коробки передач на высшей передаче (ид = 1).
Полагают, что передаточные числа коробки передач на высшей передаче имеют следующие значения: ик= 1,0 — для прямой передачи и ик = 0,9…1,0 — для повышающей передачи легковых автомобилей; ик — 1,0 — для грузовых автомобилей с числом передач не более шести; ик = 0,7…0,8 — для многоступенчатых коробок передач грузовых автомобилей.
Найденное расчетным путем передаточное число главной передачи UТ должно иметь следующие значения: не более 5,0 — у легковых автомобилей; не более 7,0 — у грузовых автомобилей грузоподъемностью до 8 т; не более 8,0 — у грузовых автомобилей грузоподъемностью свыше 8 т.
Расчетное значение передаточного числа главной передачи необходимо сравнить с существующими передаточными числами главных передач автомобилей аналогичного типа и назначения. В том случае, если у новой модели автомобиля проектируется ведущий мост, то это значение передаточного числа уточняют с учетом числа зубьев шестерен главной передачи.
Определение передаточного числа первой передачи коробки передач. Определение передаточных чисел промежуточных ступеней коробки передач.
При определении передаточных чисел коробки передач нужно помнить о том, что I передача предназначена для преодоления максимального сопротивления дороги. Промежуточные передачи коробки передач используются при разгоне автомобиля, преодолении повышенного сопротивления движению, работе автомобиля в условиях, не позволяющих двигаться с высокой скоростью (гололед, выбитая дорога, задержка впереди идущим транспортом и т.д.), а также при торможении двигателем на затяжных пологих спусках.
При расчете передаточных чисел сначала находят передаточное число I передачи по заданному техническими условиями максимальному коэффициенту сопротивления дороги ψmах или максимальному динамическому фактору автомобиля по тяге Dmax на I передаче.
Это передаточное число определяют с помощью выражения, полученного из формулы для динамического фактора, пренебрегая силой сопротивления воздуха, так как она незначительна при небольших скоростях движения:
u1=(Gaψmaxrk)/Mmaxηтрuгuд
где Ga — вес автомобиля с полной нагрузкой, Н; Mmax — максимальный крутящий момент двигателя, Н • м.
Полученное передаточное число I передачи коробки передач не гарантирует отсутствия буксования ведущих колес автомобиля. Чтобы не было буксования ведущих колес при движении на I передаче, необходимо выполнение следующего неравенства:
(Mmaxηтрuгuдu1)/ Gark≤Dсц=(mp2Ga2φx)/Ga
где Dсц — динамический фактор автомобиля по сцеплению; тР2 -= 1,20…1,35 — коэффициент изменения реакций на задних ведущих колесах; Ga2 —- вес, приходящийся на задние колеса автомобиля с полной нагрузкой, Н; фх= 0,6…0,8 — коэффициент сцепления колес с дорогой.
Из этого соотношения определяют новое передаточное число I передачи, при котором буксования ведущих колес не будет:
u1=(mp2Ga2φxrk)/ Mmaxηтрuгuд
После проверки передаточного числа I передачи на отсутствие буксования ведущих колес автомобиля из двух найденных передаточных чисел I передачи коробки передач для дальнейших расчетов выбирают меньшее.
По этому значению передаточного числа I передачи и известному значению передаточного числа высшей передачи определяют передаточные числа промежуточных передач.
Если высшая передача прямая (ип = 1), то для расчёта передаточных чисел промежуточных передач используют следующее выражение:
Uk=
где п’ — число передач, не считая повышающую передачу и передачу заднего хода; к — номер передачи.
Если высшая передача повышающая (ик < 1), то значение ее передаточного числа выбирают в соответствии с типом автомобиля, а остальные передаточные числа промежуточных передач рассчитывают с помощью приведенного выше выражения.
Передаточное число передачи заднего хода
Uзк=(1.2…..1,3)u1
Окончательное значение передаточного числа передачи заднего хода определяют при компоновке коробки передач.
Рассчитанные передаточные числа коробки передач являются ориентировочными и при проектировании новой коробки передач могут незначительно изменяться.
Цепная передача
Достаточно известна цепная передача. Она относится к гибким конструкциям. Передаточное отношение цепной передачи рассчитывается расчёту зубчатых систем. Ведущая и ведомая звёздочка рассматриваются как зубчатые колеса. Значение данного параметра может достигать 15.
Спецификой подобной конструкции считается условие иметь определённое провисание цепи. Настройка данного параметра проходит при помощи специализированного регулирующего винта.
Положительные качества аналогичного соединения сводятся к следующему:
- невысокая критичность к допустимым ошибкам во время установки валов.
- передача мощности выполняется с применением нескольких звездочек;
- длина передачи вращения может быть довольно большой.
К минусам как правило относят скоротечный износ элементов для соединений цепи. Это просит периодической смазки. Вторым минусом является большой уровень шума.
Помимо передаточного числа для них рассчитывается величина статистической разрушающей силы. Такой параметр зависит от необходимого коэффициента безопасности. Его задают в интервале от 6 до 10. Он обеспечивает хорошую работу всего механизма, высокую прочность соединения и долговечность.
Передаточное отношение ременной передачи
Ременной передачей называют два шкива, которые соединяет ремень, как это показано на рисунке. Возможно, что она была одним из первых способов, которые применял человек. Менялся материал, используемый для изготовления ремня, менялась его форма, но неизменным оставалось передаточное отношение, определяемое как частое от деления скорости ведущего вала, на скорость ведомого, или как результат деления числа оборотов этих валов (n1/n2 или ω1/ω2). Для ременной передачи оно может быть рассчитано с использованием диаметров (радиусов) шкивов. Передаточное число в таком случае также определяется как частное от деления оборотов.
Если при преобразовании энергии число оборотов понижается, то есть передаточное число больше 1, то передача будет понижающей, а само устройство носит название редуктора. Если результат меньше единицы, то устройство называется мультипликатором, хотя оно также выполняет функции редуктора, только понижающего. Передаточное отношение редуктора позволяет уменьшить число оборотов (угловую скорость), поступающих с ведущего вала на ведомый, увеличив при этом передаваемый момент.
Это свойство редуктора дает возможность добиваться инженерам при проектировании различных устройств изменения параметров передаваемой энергии, а передаточное отношение редуктора служит при этом мощным инструментом в решении поставленной задачи.
Несмотря на значительный возраст, для ременной передачи и сейчас находится работа на автомобиле, она используется как привод генератора, газораспределительного механизма, а также в некоторых других случаях.
