Разбираем патрон перфоратора или меняем его на новый?

• 1 Патрон
• 2 Замена патрона
• 3 Бур не фиксируется
• 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

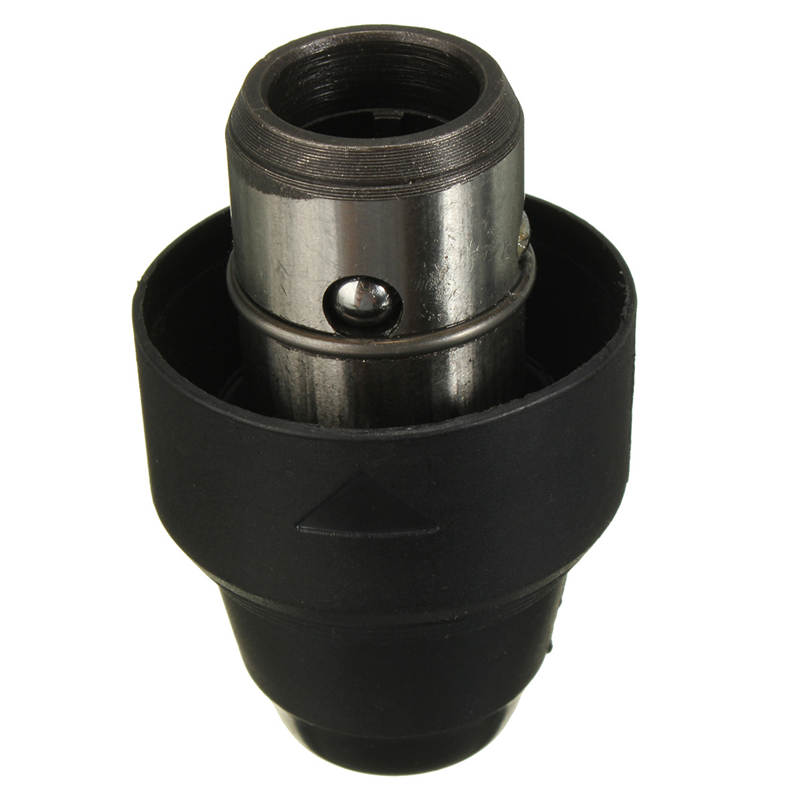

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

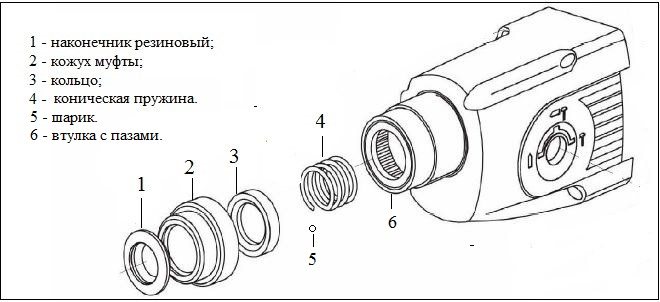

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним

Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации

Из консистентных смазок лучше всего подойдет литол

Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Виды патронов

Отличие патронов между собой заключается в типе хвостовой части оснастки. Классическими являются зажимы прямоугольной, цилиндрической и шестигранной формы. Но сегодня их потеснили хвостовики так называемого SDS класса.

Как видно на фото патронов для перфоратора, они могут быть следующих видов:

Ключевые. Крепление насадки происходит при использовании специального ключа, сводящего и разводящего «пальчики» зажимного механизма.

Быстрозажимные. Насадка зажимается посредством исключительно силы рук. Быстрозажимные патроны делятся, в свою очередь, на одно- и двухмуфтовые. Для зажатия устройства с одной муфтой будет достаточно усилий одной руки. Если приспособление двухмуфтовое, то левой рукой нужно придерживать заднюю муфту, а правую использовать для откручивания передней.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

• нужно постучать по головке винта для ослабления фиксации;
• открутить с помощью отвертки;
• зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

• наворачивания патрона на дрель;
• вставки винта в гнездо;
• закручивания винта при помощи отвертки.

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch в очередной раз доказала – все гениальное просто! Ее инженеры представили на всеобщий суд концептуально новый механизм крепления, сегодня известный всем под аббревиатурой SDS. Расшифровывается она совершенно просто – «steck, dreh, sitzt», что в переводе с немецкого на русский обозначает «вставь, поверни, закреплено». Не удивительно, что на сегодняшний день практически 90 % перфораторов оборудованы именно этим типом патрона. Его еще также называют быстрозажимным, поэтому многие пользователи путают его с изделиями, которые зажимают насадки с помощью вращения муфт – в SDS патрон нужно лишь придерживать!

О конструкции и принципе действия SDS-системы вам расскажут сами буры, вернее, конструктивное строение их хвостовиков. На них вы обнаружите четыре паза, два из которых – открытые с торца, а два – закрытые. Роль открытых – быть направляющими для вставки насадок, а закрытые выемки фиксируют инструмент, для чего в патроне предусмотрены специальные шарики. Вставив сверло по направляющим, его нужно слегка провернуть, чтобы шарики попали в закрытые пазы, на этом процесс закрепления насадки закончен.

Для более легкого вхождения сверла внутрь крепежа рекомендуется его немного смазать. Следует учесть, что при таком способе крепления у насадки возникает небольшое радиальное биение, которое проявляется на холостом ходу. Но на точность высверливания отверстия это не влияет. Однако такое свободное хождение насадки внутри крепежа отделяет патрон от ударного воздействия, которому подвержены сами буры или сверла.

Патроны Bosch

В Bosch делают ставку на развитие современных и наиболее востребованных патронов, среди которых быстрозажимные механизмы SDS-plus. Причем компания четко сегментирует свою оснастку по целевому назначению – для дерева, бетона, камня и металла. Соответственно, для каждого вида патрона применяются специальные сплавы и типоразмеры. Кроме этого, патрон для перфоратора под сверло «Бош» формата от 1,5 мм до 13 мм способен поддерживать функцию реверса и режим ударного воздействия. То есть в большей мере немецкие комплектующие заточены на создание отверстий профессиональным инструментом. Что касается отзывов, то пользователи высоко ценят патроны «Бош», отмечая их конструкционную эргономику, небольшую массу и долговечность.

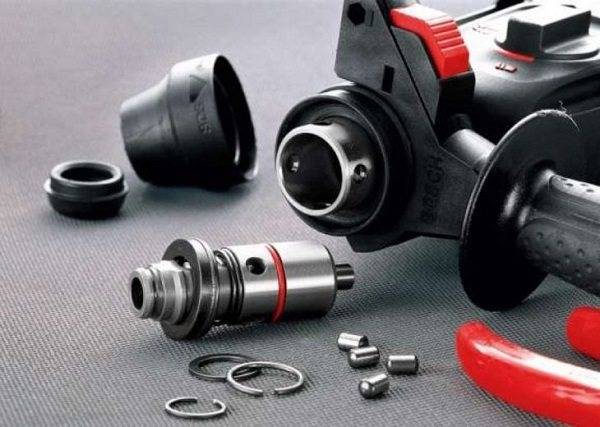

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Виды патронов для перфоратора

Существует несколько типов патронов для перфораторов. У каждого человека есть свои уникальные отличия.

Дроссель с зубчатым кольцом.

Также называется шпоночным патроном. Этот тип может быть оснащен фрезой с цилиндрическим стержнем. Он фиксируется специальным рифленым ключом. Это используется для перемещения кулачка, который прочно удерживает инструмент на месте. Преимущество зубчатых патронов в том, что они надежно зажимают инструменты с цилиндрическими и шестигранными стержнями. Однако, чтобы вставить или извлечь сверло из этих патронов, требуется много времени.

Быстрая затяжка

Быстрозажимные патроны в основном используются при производстве отверток. Они выпускаются в виде однозажимных и двухзажимных патронов. Они крепятся так же, как и ключи, но без использования ключей, все делается вручную. Патроны с двойным сцеплением обеспечивают более надежный захват. Однако, поскольку зажим осуществляется вручную, они уступают по надежности зажимам с ключом.

Недостатком быстросменных зажимов является то, что они не могут надежно удерживать сверла большого диаметра после длительного использования. В результате инструмент вращается во время сверления, что отрицательно сказывается на качестве и скорости работы.

Дроссель без ключа быстрого действия.

Этот тип уже давно не используется, но считается наиболее подходящим для перфораторов. Патроны SDS многие называют патронами с быстрым переключением. Они подходят для сверления бетона, дерева и металла. Однако существуют различные типы зажимных устройств, и вы должны знать их особенности.

Оснащен различными типами зажимных устройств: .

• Кроме того Хвостовое крепление для патронов бытового инструмента.
• Сверху и быстро. Очень редко используется. Нелегко приобрести патроны для крепления к этим типам патронов. Их производством занимаются несколько компаний. Поэтому при покупке стоит подумать о замене патрона.
• Макс. Эти компоненты используются только в специальных моделях буровых установок.

Сверлильный патрон надежно фиксирует сверло. Он удерживается на месте двумя направляющими клиньями и двумя стопорными шариками. Преимущество патрона SDS в том, что зажимное устройство легко и безопасно в эксплуатации. Крутящий момент и сила удара регулируются идеально. 90% всех перфораторов оснащены этим удобным устройством.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Что еще полезно узнать о патронах на дрели — что означает маркировка всех типов

Перед тем, как менять патрон на дрели, необходимо определиться с конструкцией посадочного места. Кроме того, что устройства делятся на резьбовые и конусные соединители, так они еще и отличаются по диаметру резьбы. Если собираетесь купить новый патрон, то перед этим рекомендуется снять старый, и покупать новый по подобию. Есть и другой способ, который поможет облегчить выбор нового элемента — это маркировка.

По маркировке становится понятно, для чего предназначен патрон, а так же под какие электроинструменты он подходит. Зная маркировку, которую можно сфотографировать перед походом в магазин, можно приобрести аналогичный зажимной элемент для электродрели. Что же указывается в маркировке патронов, выясним далее.

Это интересно! Маркировка указывается на всех типах патронов для дрелей, как быстрозажимных, так и ключевых. Отличается только место нанесения этой маркировки.

Возьмем два типа маркировок, имеющие следующий вид:

• 1,5-13 mm M12х1,25
• 0,8-10 mm 3,8-24 UNF

По первому варианту все понятно, но чтобы не возникало вопросов, рассмотрим, что обозначает каждая цифра и буква в маркировке патронов дрелей.

1. Интервал от 1,5 до 13 мм и 0,8 до 10 мм — это минимальные и максимальные диаметры хвостовиков рабочих насадок, которые можно закрепить в патронах. Стоит отметить, что вышеуказанные маркировки встречаются на обоих видах патронов, как ключевых, так и быстрозажимных. При покупке нового устройства на дрель или шуруповерт, первые значения маркировки нужно учитывать обязательно, иначе просверлить отверстие сверлом свыше 11 мм, как во втором случае, уже не удастся
2. В первом случае вторая часть обозначения M12х1.25 — это метрический диаметр резьбы 12 мм, а также шаг, который составляет 1,25. Это означает, что на инструменте используется метрическая резьба, и можно сказать, что это патрон с советской дрели

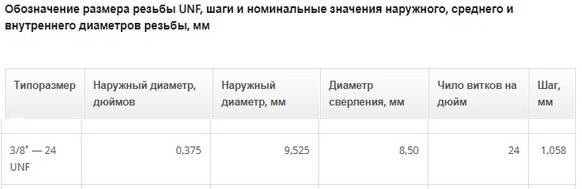

3. В третьем случае маркировка сильно отличается от первого варианта. Обозначение 3,8 — означает дюймовую резьбу на 3/8 дюйма. Обозначение 24UNF — это значение шага мелкой резьбы по унифицированной номенклатуре. Буквенное обозначение говорит о том, что на патроне используется мелкая резьба. Цифра 24 говорит о том, что это количество витков резьбы на один дюйм. Ниже приведена таблица со всеми размерами, а также их расшифровкой

В качестве краткого заключения, надо отметить, что закрутить на вал советской дрели патрон с маркировкой, как во втором случае, не получится. Он не только не подойдет по размеру, но еще и по резьбе.

Выше описана маркировка для резьбовых типов соединений на патронах. Чтобы не пришлось думать, какой способ соединения устройства используется на конкретной модели дрели, следует посмотреть на маркировку. Конусные типы соединителей отличаются от резьбовых. Рассмотрим пример обозначения конусного патрона: 1-13 mm B16 2015.

По значению «1-13 mm» понятно, что это минимальный и максимальный диаметры хвостовиков насадок, которые можно закрепить в патроне инструмента. Маркировка B16 — это и есть обозначение конусного патрона. Буква «B» — это означает, что патрон имеет конусный тип крепления, а вот цифра 16 — это диаметр нижней части посадочного отверстия. Надо отметить, что конусные устройства бывают следующих типов:

• B10
• B12
• B16
• B18

Последние цифры «2015» — это год выпуска патрона, которые не всегда указываются.
