Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Как правильно пользоваться и ухаживать за перфоратором, чтобы часто не ремонтировать

Чтобы инструмент работал как можно дольше без поломок, нельзя во время эксплуатации на него сильно надавливать, нежелательно выполнять работу за один раз. Оснастку следует подбирать, исходя из особенностей перфоратора и вида будущей работы. Стараться не перегревать инструмент и избегать его механических повреждений.

Местом хранения для перфоратора должно быть помещение с низкой влажностью. Влага отрицательно сказывается на сроке службы, механизмы и детали, находящиеся внутри устройства, начнут ржаветь. А при включении электроинструмента в сеть из-за элементов, покрытых конденсатом, может случиться короткое замыкание.

Производители оснащают перфораторы специальными устройствами. Они не дают проникнуть внутрь мусору, пыли и влаги. Но полностью оградить инструмент от этого невозможно. С целью предотвращения непредвиденных поломок диагностику необходимо регулярно проводить.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этой цели вам не применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда в торговле появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было как положено оценено потребителями, поскольку благодаря его использованию конечно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Как снять заклинивший диск с болгарки. Основной недостаток первых был связан с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

И поэтому длительных разработок отечественные изготовители перфораторов не патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет из себя полностью закрытое зажимное устройство

В результате было создано три основных типа патронов для перфораторов, которые следом подразделяются на подтипы.

Существуют патроны, рабочая насадка в каких фиксируется с использованием специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. По большому счету, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно не просто времени, чем с использованием зажимных устройств других типов.

Основные типы патронов для перфоратора

Рабочая насадка перфоратора может фиксироваться у него не посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет применения усилия, создаваемого руками оператора. Отталкиваясь от конструктивного исполнения, патроны данного типа бывают одно- по другому двухмуфтовыми, принципы действия которых также различаются.

Более простыми в процессе применения являются одномуфтовые патроны, но использовать их есть вариант только в комплекте с дрелями, где предусмотрена возможность рабочего вала. Как снять шестернь с редуктора болгарки. Для приведения в действие такого патрона достаточно усилий одной руки. Чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Как разобрать патрон от дрели

Как разобрать патрон дрели? Этим вопросом рано или поздно задаются все.

Существует 2 основных метод разборки патрона – ключевого (как самого применяемого в бытовой и профессиональной технике).

Метод перфораторный:

Разведение цанг до их ухода в патрон.

• Установить в патрон вставку.
• Упереть дрель вставкой в подкладку-амортизатор.
• Включить электроинструмент на пару секунд – в результате будет снят «рукав» (муфта регулировочная).
• Снимаются цанги – с обязательным проставлением отметок об их взаимном пространственном положении. Сложность заключается в том, что при сборке цанги должны занять свое место каждая. В обратном случае центрирование сменного инструмента будет невозможно.

Необходимость в перфораторе заключается в том, что он рассчитан под усилия, большие в сравнении с дрелью.

Метод разборки с молотком:

• Разведение цанг.
• Патрон установить на тиски таким образом, чтобы корпус проходил между губками, а муфта – нет.
• Выполнить разогревание муфты локальным источником тепла – оптимален строительный фен.
• На патрон в качестве амортизатора укладывается пластина.

Корпус из регулировочной муфты выбивается молотком через пластину.

Патроны для дрели бывают быстрозажимные. Порядок их разборки такой:

• Муфта поддевается и раздвигается по периметру посредством отвертки.
• Когда расстояние между нею и корпусом станет достаточным, можно снять ее просто пальцами.
• Развести кулачки до предела.

• Вставить стержень или болт в патрон, спокойными ударами молотка корпус выбивается из донышка муфты.
• После отставания друг от друга этих частей разборка как процесс для смазывания прекращается. Дальнейшие действия приведут к утрате конструктивной целостности (сборка на этом уровне делается в производственных условиях).

Как разобрать перфоратор Bosch

Сначала проведите осмотр перфоратора с намерением выявления визуальных дефектов. Уязвимое место перфоратора – пластмассовый пыльник на патроне: он часто ломается, по причине чего возникают потери стопоров. Чтобы предотвратить возникновение этой проблемы, рекомендуется использовать длинное сверло.

Перфоратор начинают разбирать с верхнего узла. Сначала снимите резиновый наконечник, затем стопорную шайбу, и после головку не пружину. Следом только за этим вытащите шарик.

Нашему клиенту остается снятые детали аккуратно сложите (ничто не должно потеряться, ведь потом невозможно будет ). Позже отведите корпус электроинструмента от редуктора: между корпусом перфоратора не редуктором должна появиться трещина (3-5 сантиметров).

Снимите переключатель, переключив его в положение удар со сверлением. Потом снимите корпус с редуктора.

Электроинструмент может перестать работать по разным причинам. К примеру, накрылся якорь или статор. Для устранения этой проблемы отключите перфоратор из электросети, раскрутите на его задней крышке три болта, далее снимите крышку. Проверьте состояние щеток, следом только за этим прозвоните кабель не кнопку включения.

Если обнаружен пробой, осмотрите кабель преследуя цель выявления причин сильного перегиба. Если видимых причин повреждения шнура не обнаружено, раскрутите кабель не просмотрите каждую жилу кабеля. Вытащите поврежденную жилу, зачистите ту часть, где был пробой, затем прозвоните кабель для проверки его целостности не соберите перфоратор.

Подписывайте снятые детали, ведь иначе сложно будет правильно собрать перфоратор.

Почаще проверяйте состояние щеток, поскольку поменять щетки намного дешевле, чем заменить якорь. При каждой замене щеток смазывайте задний подшипник (это позволит избежать перегрева перфоратора не его преждевременного выхода из строя).

Как разобрать перфоратор Bosch

Что для идеальной мансарды

Советы по обустройству мансарды

Виды патронов для перфоратора

Существует несколько типов патронов для перфораторов. У каждого человека есть свои уникальные отличия.

Дроссель с зубчатым кольцом.

Также называется шпоночным патроном. Этот тип может быть оснащен фрезой с цилиндрическим стержнем. Он фиксируется специальным рифленым ключом. Это используется для перемещения кулачка, который прочно удерживает инструмент на месте. Преимущество зубчатых патронов в том, что они надежно зажимают инструменты с цилиндрическими и шестигранными стержнями. Однако, чтобы вставить или извлечь сверло из этих патронов, требуется много времени.

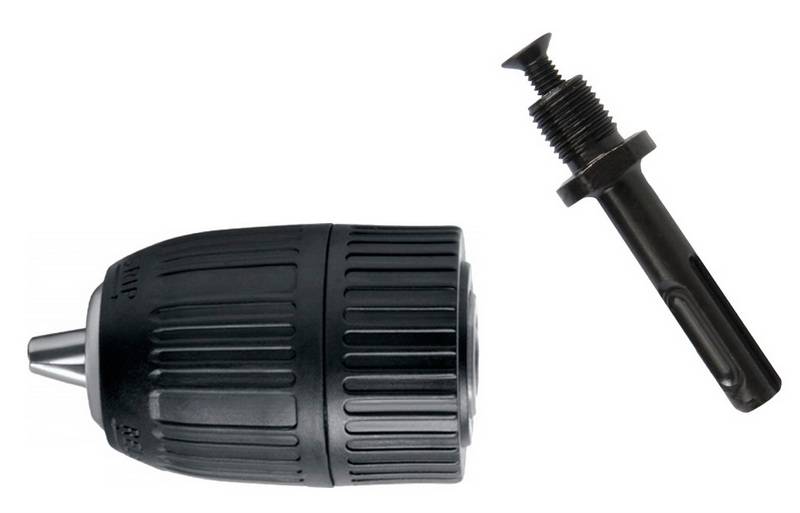

Быстрая затяжка

Быстрозажимные патроны в основном используются при производстве отверток. Они выпускаются в виде однозажимных и двухзажимных патронов. Они крепятся так же, как и ключи, но без использования ключей, все делается вручную. Патроны с двойным сцеплением обеспечивают более надежный захват. Однако, поскольку зажим осуществляется вручную, они уступают по надежности зажимам с ключом.

Недостатком быстросменных зажимов является то, что они не могут надежно удерживать сверла большого диаметра после длительного использования. В результате инструмент вращается во время сверления, что отрицательно сказывается на качестве и скорости работы.

Дроссель без ключа быстрого действия.

Этот тип уже давно не используется, но считается наиболее подходящим для перфораторов. Патроны SDS многие называют патронами с быстрым переключением. Они подходят для сверления бетона, дерева и металла. Однако существуют различные типы зажимных устройств, и вы должны знать их особенности.

Оснащен различными типами зажимных устройств: .

• Кроме того Хвостовое крепление для патронов бытового инструмента.
• Сверху и быстро. Очень редко используется. Нелегко приобрести патроны для крепления к этим типам патронов. Их производством занимаются несколько компаний. Поэтому при покупке стоит подумать о замене патрона.
• Макс. Эти компоненты используются только в специальных моделях буровых установок.

Сверлильный патрон надежно фиксирует сверло. Он удерживается на месте двумя направляющими клиньями и двумя стопорными шариками. Преимущество патрона SDS в том, что зажимное устройство легко и безопасно в эксплуатации. Крутящий момент и сила удара регулируются идеально. 90% всех перфораторов оснащены этим удобным устройством.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

• Перфоратор — Как правильно и безопасно пользоваться…
• Как выбрать электрическую дрель — оснастка и комплектация
• ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ — Назначение и секреты работы с ними
• Как выбрать идеальный перфоратор для дома
• Всё о сверлах — название и назначение

Замена зажима: несколько простых шагов

Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте

Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента

Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.

Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.

Видео: как заменить патрон на перфораторе

При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.

Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

Процесс разбора патрона перфоратора

Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Бош

Порядок правильной сборки перфоратора Бош.

Какие проблемы могут возникнуть при использовании патрона на дрели

Рассматриваемые инструменты играют важную роль в конструкции сверлильных электроинструментов. В процессе эксплуатации возникают разные неисправности, для устранения которых требуется знать причины. Рассмотрим основные виды поломок патронов на дрели, а также способы их устранения самостоятельно.

1. Исполнительный орган спадает с вала электроинструмента. К резьбовым патронам это не относится, и случается это зачастую с устройствами конусного типа креплений. Причинами такого спадания является выработка посадочного отверстия патрона. Чтобы устранить проблему, следует нагреть деталь до 110 градусов в горячем масле, и надеть ее на вал инструмента. Этот способ простой, но есть еще легче — это купить новую деталь с аналогичной маркировкой
2. Возникновение биения — обычно причиной возникновения ударов при сверлении в безударном режиме является неисправность редуктора электроинструмента или искривление насадки. На резьбовых патронах признаки биения не возникают, чего не скажешь об устройствах конусного типа, где причиной может быть неправильная посадка детали на место
3. Откалывание края кулачка или неравномерный выход одного или нескольких губок при зажиме детали — требуется разобрать и заменить губки инструмента или всю деталь полностью
4. Заклинивание губок — причиной заклинивания могут служить признаки развития коррозионных процессов, попадание мелких или крупных частиц внутрь, а также повреждение самих кулачков. Устранить такого рода поломку можно путем демонтажа устройства с электроинструмента, а также его разборки. После разборки надо уточнить причину заклинивания, устранить ее и собрать деталь обратно

Опираясь на материал, не трудно будет сориентироваться, как подобрать новый патрон для своего инструмента, а также как его снять и отремонтировать, чтобы продолжить дальнейшее выполнение работ. Помните, что правильная смазка никогда не причинит вреда вашему инструменту, в отличие от случаев, когда она отсутствует. Покупая на Алиэкспресс, надо понимать, что качественные устройства таких марок, как Metabo, Bosch, Makita и Hammer, там не найти, поэтому подумайте, стоит ли покупать недорогой и некачественный тип оснастки, который прослужит не долго.

Публикации по теме

Коронки по металлу на дрель их разновидности и конструктивные характеристики

Все о бучардах — что это такое, виды, назначение и применение

Как сделать станок и заточить диск циркулярной пилы инструкция с подробным описанием

Выбор и виды катушек на триммеры вся правда о качестве оснастки

Виды крепления патронов

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

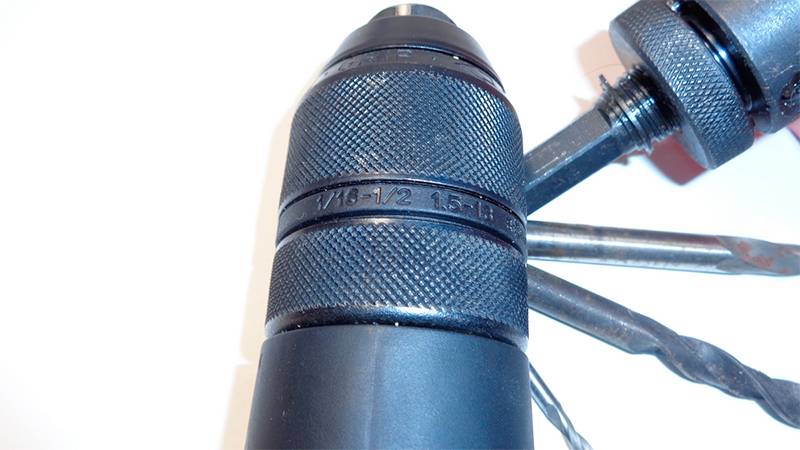

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

• Bosch
• Макита
• Интерскол
• Metabo
• Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
2. Для начала на ствол устанавливается пружинка

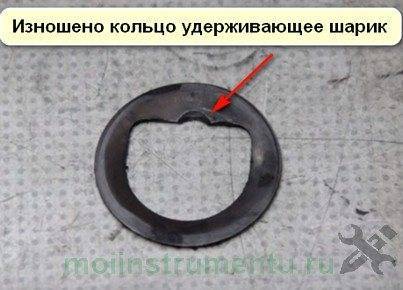

3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
4. После этого в отверстие устанавливается шарик, предварительно смазав его
5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

1. Дрель держать рукоятью вверх.
2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

• Вставляли ключ в эти проточки.
• Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Что предлагает «Конструктор»?

В каталоге Вы найдете большой выбор инструмента, запчастей, а именно:

• Для бензо- и электроинструмента;
• Для бензиновых двигателей;
• Для снегоуборочной техники;
• Мойки, насосы, помпы, статоры, шестерни, выключатели;
• Для дома – бытовая техника, расходные материалы, бензопилы;
• Для сада – культиваторы, газонокосилки;
• А также запчасти Калибр – инструмент для ремонта, компрессоры, генераторы, сварочное оборудование, насосное оборудование, станки, стабилизаторы напряжения.

Более подробно ознакомится со всем ассортиментом магазина «Конструктор» Вы можете, перейдя в интересующую категорию. В целом на сайте представлены более 10 тысяч моделей, различных характеристик и назначений. Так же на нашем сайте есть магазин запчастей для бытовой техники.

Разбор дрели с конусом Морзе

Существуют модели дрели, в которых используется патрон не с кулачками (кулачковый патрон), а с резьбовым соединением (или конус Морзе). Для него можно подобрать переходник, либо продолжать работать с таким конусом – все зависит от предпочтений

Для того чтобы провести ремонт дрели или шуруповерта, важно определиться, какой патрон. Внешний вид у них похож, поэтому смотреть нужно на маркировку, которая выбита на поверхности детали

Если на патроне размещена маркировка с буквой В – это устройство с конусом Морзе. В таком случае снять патрон можно при помощи выколотки и слесарного молотка.

В каждой советской электродрели, шуруповерте есть зажимной сверлильный патрон с левой резьбой, иногда нужна разборка, если заклинил самозажимной конусный вал, или следует достать насадку станка, сменить винт, отремонтировать или застряло крепление. В том числе дрель нуждается в правильном использовании и своевременной профилактике.

С помощью этого инструмента, можно сверлить:

• Пластик;
• Кафель;
• Дерево;
• Бетон;
• Металл;
• Кирпич и другие материалы.

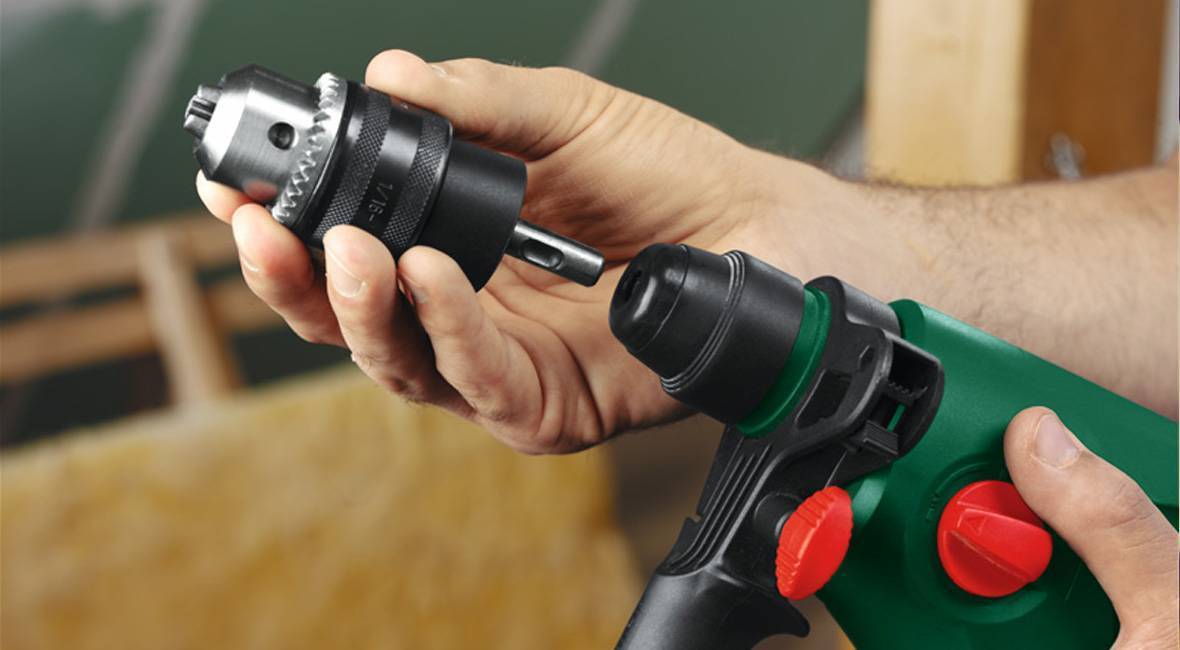

Чаще всего в бытовых условиях пользуются ударно-вращательной дрелью. В ее состав входит патрон системы SDS, которую придумала компания Bosch. Для такой системы не характерна особая точность. Для более четкого сверления, существуют переходники, которые состоят из кулачковых патронов.
