Виды плоскогубцев
Пассатижи и плоскогубцы: в чем разница между вариациями шарнирно-губцевых инструментов
История появления приспособлений данной группы уходит корнями как минимум в эпоху греческих богов. С незапамятных времен человечеству знакомы клещи кузнеца. С течением времени изменения происходили не только в обществе людей, но и в инструментах. Когда конкретно и кем именно был создан рисунок плоскогубцев, являющихся прототипом современных изделий, неизвестно. Однако неоспоримым является тот факт, что вещь получилась невероятно практичная и нужная.
Многие люди не видят разницы между плоскогубцами и пассатижами, так как внешне они очень похожи

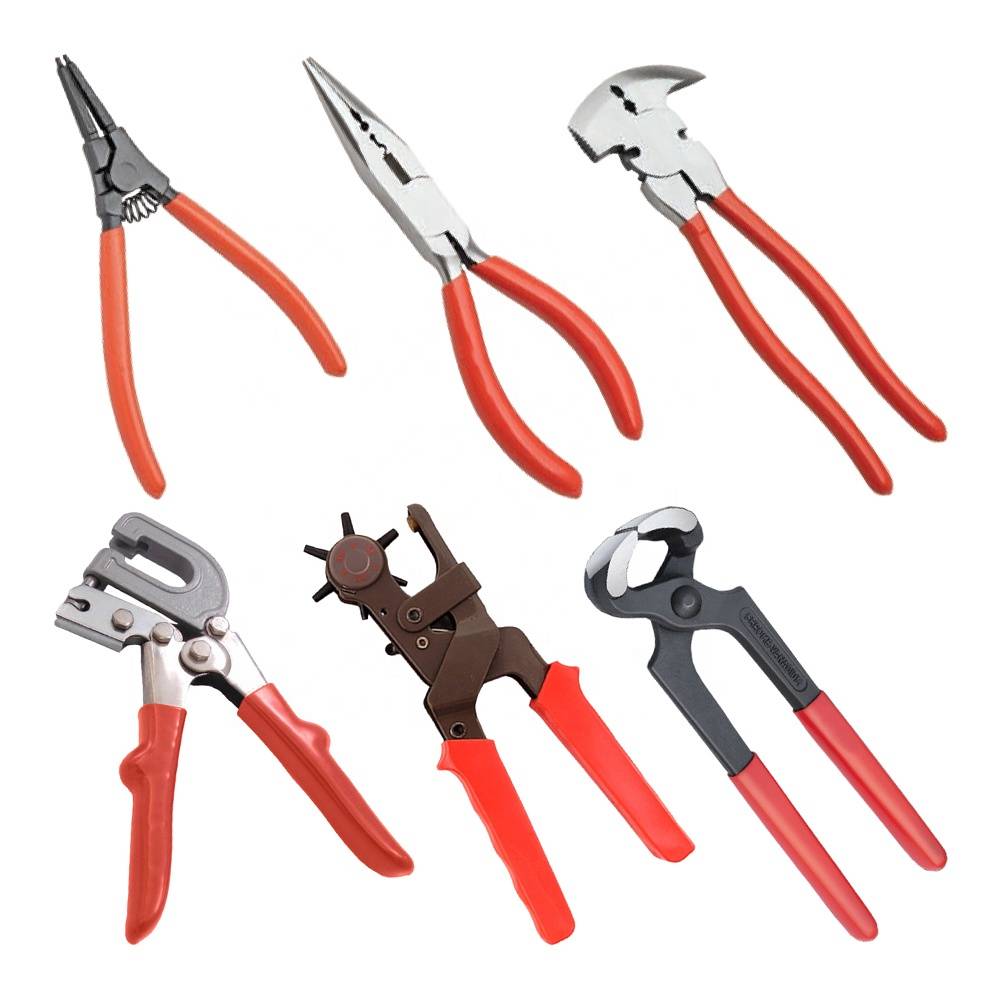

Современные шарнирно-губцевые инструменты характеризуются большим разнообразием. Основными вариациями, которые представлены вниманию потребителей, являются:
- клещи;
- круглогубцы;
- кусачки;
- плоскогубцы;
- пассатижи.
Каждая из вышеуказанных категорий имеет подвиды, которые разнятся по таким параметрам, как размер рабочей поверхности, форма, а также предназначение. К примеру, с задачей разделки жил кабелей наилучшим образом справляются круглогубцы.
Пассатижи считаются более функциональным инструментом, чем плоскогубцы

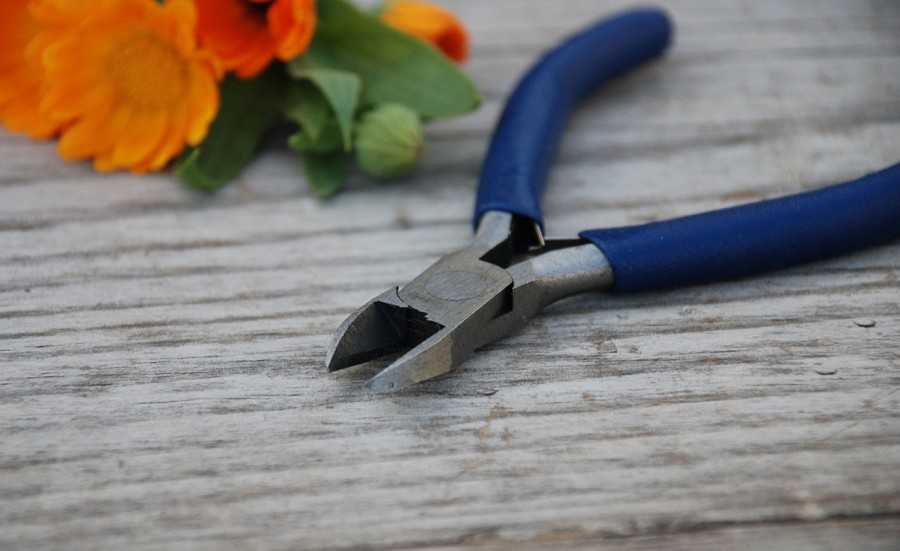

Различные формы режущей части и ее разные габариты диктуют особенности эксплуатации кусачек. К примеру, изделия, созданные для ремонта электронных устройств, характеризуются меньшими размерами. Следует знать, что для разделывания кабелей разного предназначения они совершенно не подойдут, так как это неудобно и нецелесообразно.
Для выполнения работ, связанных с деликатными материалами, используются специальные насадки – пластиковые либо изготовленные из другого сырья. Наличие насечек на круглогубцах позволяет с максимальной надежностью осуществлять фиксацию детали в процессе пайки плат. При этом специальная форма и угол наклона губок дают возможность пробираться в наиболее труднодоступные участки.
Чем отличаются пассатижи от плоскогубцев: основные параметры инструментов
Согласно трактовке ГОСТа, пассатижи представляют собой инструмент, созданный для захвата и зажима труб и деталей разнообразных форм. Внешне изделия очень напоминают плоскогубцы. Они оснащаются плоскими губками, которые являются продолжением рабочего участка для захвата болтов либо трубок. К тому же представленные инструменты чаще всего наделяют бокорезами для устранения изоляции.
Рассмотрим подробнее, в чем отличие пассатижей и плоскогубцев. Необходимо отметить следующие особенности этих инструментов:
Пассатижи и плоскогубцы имеют разную форму рабочей поверхности
- возможность регулировки зазора рабочей поверхности губок и степени усилия изделия путем перестановки шарнира предусмотрена только у пассатижей;
- плоскогубцы – инструменты, предназначенные для выполнения лишь одного действия, в то время как пассатижи представляют собой мультифункциональные изделия;
- пассатижи оснащаются кусачками для перекусывания нетолстой проволоки, при их изготовлении используется высокопрочная сталь;
- зачастую плоскогубцы характеризуются плоской рабочей поверхностью с насечкой по всей длине.
Кроме того, стоит заметить, что конструкция пассатижей рассчитана на большее усилие сжатия. Это значит, что марку материала для этих изделий производители подбирают соответствующую – именно такую, которая характеризуется большей степенью прочности.
Пожалуй, наиболее существенное отличие пассатижей и плоскогубцев заключается в том, что первые обеспечивают возможность решать большее количество различных бытовых задач. Во многом они могут стать отличной заменой торцевых кусачек, небольших домашних тисков либо бокорезов, захватывая почти любой малогабаритный предмет.
У пассатижей ширина губок по всей длине всегда одинаковая, в отличие от плоскогубцев
https://youtube.com/watch?v=50CpVBxHMe4
Классификация пассатижи
Каждые пассатижи, несомненно, по-своему классифицируются и имеют свои размеры. Сейчас мы постараемся разобраться, как они разделяются. Все пассатижи всегда выполнены в двух основных конструктивных особенностях. Это с длинненькими губками, или, наоборот, с короткими. В длинных пассатижах такие губки могут достигать до 20 см.
Как и у всякого инструмента, существует несколько основных видов пассатижей. Они различаются на: диэлектрические, комбинированные пассатижи и инструмент для люверсов. Несомненно, каждый из этих инструментов уникален, и в определенной ситуации лучше других.
Давайте поговорим подробнее о каждом из видов пассатижей.
Диэлектрические пассатижи, я думаю, видели многие из нас, но не каждый знает, зачем они нам нужны. Такие пассатижи всегда выполняются с изоляционной рукояткой, чаще всего резиновой. Она позволяет обеспечивать вашу безопасность при работе с высоким напряжением.
Если вы часто работаете с проводкой, то эти пассатижи для электроники будут вам на вес золота. Диэлектрические пассатижи способны обеспечить безопасность при работе с напряжение до 1000В при переменном токе.
Следующий вид пассатижей предназначаются для люверсов. Они пользуются широким спросом среди определенных мастеров. Люверсы необходимы нам для установки штор в помещении. Благодаря такому инструменту их установка пойдет намного быстрее. Нужно только правильно воспользоваться данными пассатижами и работа пойдет на ура.
Ну и остался последний вид пассатижей. Это комбинированные пассатижи. Они остаются самыми распространенными среди покупателей, поскольку совмещают две функции. Они сделаны по последним технологиям, что позволяет увеличить их срок службы в несколько раз.
Как пользоваться плоскогубцами
Собственно в этом вопросе не требуется никаких разъяснений, ведь шарнирно-губцевые устройства имеют простую конструкцию и интуитивно понятную для применения. Однако есть некоторые особенности, о которых многие мастера не знают, хотя и пользуются приборами долгое время
Именно поэтому уделим внимание вопросу о том, как пользоваться плоскогубцами и пассатижами, чтобы выяснить особенности их правильной эксплуатации
Перед тем, как пользоваться плоскогубцами или пассатижами, необходимо правильно подобрать подходящий вариант инструмента. Выше представлен список основных разновидностей шарнирно-губцевых инструментов, из которых следует выбирать подходящие варианты в зависимости от вида запланированных работ. Правильный выбор инструмента — это гарантия того, что запланированные манипуляции удастся не просто выполнить, но еще и сделать это качественно и быстро. При работе плоскогубцами, следует учитывать ряд следующих рекомендаций:
- Плоскогубцы не предназначены для зажимания заготовок больших размеров. Многие ошибочно считают, что если губки разводятся на достаточное расстояние для захвата детали, значит они для этого и предназначены. В действительности все обстоит иначе, работать плоскогубцами можно с деталями, размер которых меньше в 2 раза расстояния открытия губок. Причиной этого является невозможность сжатия рукояток одной рукой.
- Слишком сильное давление на рукоятки может привести к слизыванию граней рабочей поверхности.
- Категорически противопоказано перекусывание плоскогубцами стальной проволоки, твердость которой выше, чем материал изготовления инструмента.
- Необходимо регулярно вносить смазку в конструкцию шарнирного механизма, что позволит обеспечить плавность хода, а также исключит вероятность заклинивания.
- Нельзя хранить инструмент во влажной среде, так как не исключена вероятность возникновения коррозионных процессов.
- Категорически противопоказано работать инструментом, в котором имеются такие признаки неисправностей, как люфт шарнира, слизаные грани шлицов, перекос губок, откалывание губок, повреждение рукояток (особенно диэлектрических) и т.п.
- Инструменты представлены в широком ассортименте размеров, что позволяет использовать их для работы с разными по размеру деталями.
Плоскогубцы и пассатижи не предназначены для того, чтобы по ним наносились удары. Нельзя также использовать их для забивания гвоздей и прочих деталей. В процессе нанесения ударов возникает большой риск того, что произойдет откалывание губки, и итог такой эксплуатации — непригодность к дальнейшей эксплуатации прибора.
Теперь разберемся, что же можно делать при помощи плоскогубцев и пассатижей. Функционал последнего прибора достаточно широк, но не все мастера в курсе того, на что способен такой инструмент. Перечень работ, подвластный пассатижам, достаточно большой, поэтому рассмотрим основное предназначение.
- Перекусывание кабеля и проволоки.
- Захват материала с целью его последующей обработки, извлечения из посадочного места или установки в необходимое отверстие.
- Обжим кабельных наконечников. Для этого не обязательно использовать специализированный инструмент, как показано на фото ниже. Вполне достаточно обычных пассатижей.
- Зачистка жил проводов от изоляции.
- Удержание цилиндрических деталей для последующей их обработки.
- Использование в качестве гвоздодера для извлечения гвоздей из поверхностей.
- Перекусывание гвоздей заподлицо с поверхностью.
- Захват троса для его установки в необходимый паз или с целью последующей обработки.
- Завинчивание или вывинчивание резьбовых элементов. Особенно актуально для случаев, если грани деталей имеют слизанные части.
И это только основные виды работ, которые можно выполнить пассатижами. Имея полный перечень шарнирно-губцевого инструмента, можно решать различные задачи с высокой эффективностью.

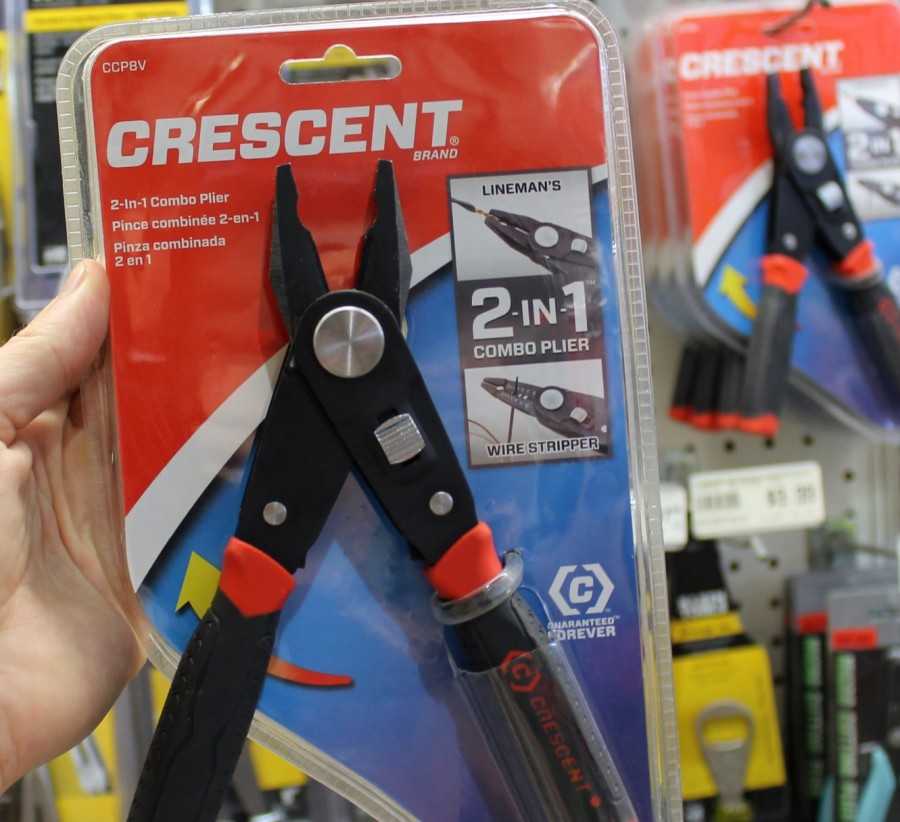

Лучшие комбинированные пассатижи
Такие модели могут выполнять несколько фиксаций, они более функциональны и могут иметь резаки, на внешней части шарнирного механизма. Также они снабжены дополнительными опциями и бывают изогнутыми, под определенным углом. В этой категории рассмотрены лучшие пассатижи, которые были выбраны пользователями.

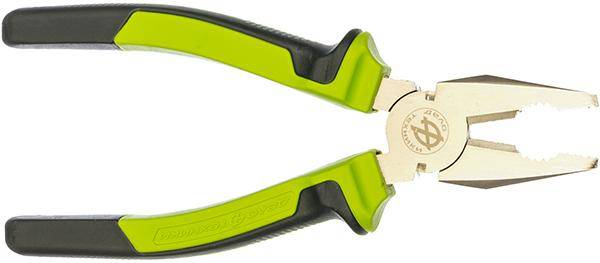

Дело Техники 411200
Классическая недорогая модель, предназначенная для перекусывания проводов или зажима мелких деталей, при выполнении электромонтажных работ. Удлиненные губки пассатижей позволяют подобраться к самым труднодоступным проводам, а их хромованадиевое покрытие обладает лучшей устойчивостью к влаге и обеспечивает приятный вид инструмента. Рукоятки имеют двухкомпонентные чехлы с ребристой поверхностью, это позволяет покупателям надежно удерживать инструмент в руке, а небольшие ограничители защищают ладонь от соскальзывания к рабочей части.
Достоинства
- Небольшой вес;
- Хороший ход шарнира;
- Губки смыкаются без зазоров;
- Низкая цена.
Недостатки
- Чехлы могут съезжать;
- Нет антикоррозийного покрытия.
Nws Combi Ergo 1096-69-200
Многофункциональные изогнутые пассатижи Nws используются для резки, захвата, изгиба проводов или металла. Эта модель имеет ассиметричные поверхности, угол головки инструмента повернут на 45 градусов, а его вес составляет всего 280 грамм. Встроенный гаечный ключ обеспечивает крепкий захват, предохраняя крепеж от повреждений. Режущие кромки обработаны высоковольтным током, что дополнительно придает им прочность и устойчивость. Сами пассатижи изготовлены из инструментальной кованной стали, она также имеет антикоррозийное покрытие.
Достоинства
- Открывающая пружина;
- Встроенный замыкатель;
- Ручки обработаны покрытием Soft Gripp;
- Усиленная конструкция.
Недостатки
- Высокая цена;
- Слабая пружина.
Также, к недостаткам некоторые покупатели относят недостаточно прочное крепление чехлов, поэтому рекомендуется их дополнительно закрепить. Плюс отмечено, что Combi Ergo редко можно найти в продаже, особенно в сетевых магазинах.
Helfer HF004030 130 мм
Легкие, комбинированные пассатижи предназначены для проведения многопрофильных работ, в том числе слесарных. Изготовлен инструмент из высокоуглеродистой стали, которая обеспечивает хорошую износоустойчивость, обладая улучшенной термической выдержкой. Опция авторазжима и качественное шарнирное соединение гарантируют легкость в эксплуатации инструмента, что ярко выражено в отзывах на эту модель. Рукоятки снабжены чехлами из пористого ПВХ-материала, который устойчив к воздействию химических веществ, а также приспособлен для цепкого хвата.
Достоинства
- Небольшой вес;
- Компактный размер;
- Удлиненная форма губок;
- Индукционная закалка.
Недостатки
- Нет опции антистатик;
- Широкий разлет рукоятей.
Дополнительно, эксперты положительно отмечают низкую цену на Helfer и хорошее немецкое качество исполнения. Только разлет рукоятей подойдет не для каждой руки, мастерам с узкими ладонями будет неудобно ими пользоваться.
Различие между пассатижами и плоскогубцами
Различие между обоими видами не принципиальное, но вполне определенное.Плоскогубцы предназначены для выполнения захвата, сжатия, загибания различных деталей или заготовок. Рабочие поверхности прямые, обычно с мелким рифлением для исключения проскальзывания материала при захвате.
Пассатижи являются универсальным инструментом. Они способны выполнять значительно большее количество операций и задач, поскольку их губки оснащены различными выемками, захватами, режущими кромками как на внутренней, так и на наружной стороне.
Типичный набор функционала, свойственного пассатижам:
- Захват, зажим деталей.
- Загибание проволоки или листового металла.
- Перекусывание проволоки, гвоздей, шурупов и т.п.
Многофункциональность пассатижей делает их основным видом шарнирно-губцевого инструмента. Их используют электрики, механики, техники, другие специалисты. Благодаря своим возможностям, они входят в обязательный набор инструментов и приспособлений, необходимых для выполнения большинства технических или строительных задач. Часто пассатижи оснащаются дополнительными инструментами — захват, имеющийся с другой стороны шарнира, вспомогательные приспособления на торцах рукояток (отвертка или шило). Востребованность и популярность инструмента подтверждается большим выбором производителей и моделей, имеющихся на прилавках магазинов.
Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки
Клещи, плоскогубцы, пассатижи, кусачки — это представители очень разнообразной группы инструментов, называемой — шарнирно-губцевые инструменты. Их главное отличие в форме рабочей поверхности, определяемой их назначением. Эти инструменты активно используются в самых разных сферах, ими пользуются и врачи стоматологи, и кузнецы, и железнодорожники. В частности клещи — один из самых древних инструментов, они являются неотъемлемым атрибутом (вместе с молотом) греческого бога огня — Гефеста. С клещей и начнем.
Клещи
Обычно это инструмент с относительно длинными ручками и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Клещи предназначены, преимущественно, для захвата деталей. Кузнечными клещами держат раскаленный металл, у них длинные ручки и различная форма губок.
Старинные кузнечные клещи У железнодорожников есть клещи для переноски железнодорожных шпал, а также для переноски рельс.
Клещи для переноски шпал и рельс (ROBEL)
Столярными (плотницкими) клещами вытаскивают гвозди.
Столярные (плотницкие) клещи (GEDORE)
Сантехнические клещи (трубные) обычно имеют зубчатую выемку для захвата труб, наклоненные губки и переставной шарнирный механизм для зажима труб разного диаметра.
Сантехнические клещи (STAYER)
К клещам относят и целый ряд электромонтажных инструментов: это и обжимные клещи для клемм, клещи для снятия изоляции с проводов, клещи для разъемов, клещи для кабельных вводов, токоизмерительные клещи, изолирующие клещи для замены предохранителей и т.п.
Вообще же, клещами можно назвать почти любой шарнирно-губцевый инструмент, например плоскогубцы, упрощенно — это клещи с плоскими губками.
Плоскогубцы
Плоскогубцы — это клещи имеющие плоскую рабочую поверхность, часто с мелкой насечкой. Используются они для захвата относительно маленьких деталей и осуществления с ними различных манипуляций (сгибание, перекусывание), часто одновременно использую сразу два инструмента. Для разных работ форма самих губок может быть разной. Есть плоскогубцы с удлиненными губками (длинногубцы, утконосы) и плоскогубцы с изогнутыми губками, используемые при работе с деталями находящимися в труднодоступных местах; плоскогубцы с узкими губками (узкогубцы), используемые при тонкой работе; плоскогубцы с укороченными губками, обеспечивающие на концах губок большую силу сжатия. Некоторые плоскогубцы имеют на рабочей поверхности накладки для исключения повреждений деталей. Часто плоскогубцы имеют режущие кромки для перекусывания проволоки. Комбинированные плоскогубцы, иногда называемые пассатижами, — это инструмент включающий плоскогубцы, имеющий режущие кромки для перекусывания проволоки и гвоздей, выемку с зубцами для захвата трубок, гаек и различных цилиндрических деталей. Это многофункциональный инструмент, с одной стороны способный помочь в различных ситуациях, с другой стороны специальные инструменты справляются с конкретными задачами лучше. Поэтому комбинированные плоскогубцы — инструмент для бытового набора инструментов, а не для профессионального.
Комбинированные плоскогубцы (Facom)
Круглогубцы
Отличие круглогубцев от плоскогубцев — круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками. Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.
Пассатижи
Если исходить от французского происхождения названия этого инструмента — pinces-a-tige, pince — зажим и tige — стержень, то пассатижи — это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название — это выемка с зубцами.
Старинные пассатижи с двумя зубчатыми выемками, для больших и маленьких диаметров

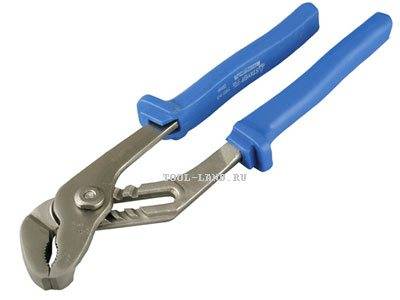

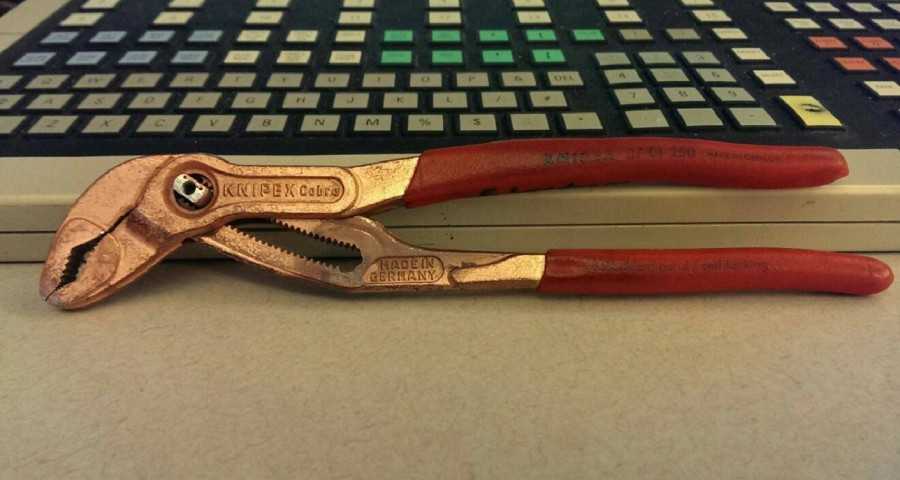

Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера.
Пассатижи с переставным шарниром (Task Force)
Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.
То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 — это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны — пассатижи имеющие плоскогубцы.
Инструменты
Пассатижи и плоскогубцы относятся к самым востребованным инструментам. Это справедливо и для профессионалов, и для домашних мастеров. Они не заменимы для электриков, механиков и многих других специалистов. А уж как обойтись без них в быту — просто уму непостижимо. При всем многообразии рынка инструментов сложно представить себе более универсальную и необходимую вещь.
Но почему мы говорим они? Разве между пассатижами и плоскогубцами есть разница? Есть и немалая. Так уж сложилось, что никто особо не делает между ними различий. Это не удивительно, поскольку они очень похожи внешне. Но, тем не менее, различия есть и весьма существенные. Эти различия учитываются не только пользователями, но и производителями. Для каждого из них свои технические требования при производстве и свои ГОСТы. Чем же отличаются пассатижи от плоскогубцев? Для каких видов работ они предназначены? Как определить качество этого инструмента? Об этом пойдет речь в статье.
Шарнирно – губцевый инструмент, его виды
История создания этого типа инструмента, а он относится к шарнирно-губцевым инструментам, уходит корнями в эпоху как минимум греческих богов. Человечество знакомо с клещами кузнеца с незапамятных времен. Шло время, менялось человеческое общество, менялся и инструмент. Когда именно и в чьей голове возникла идея создать прототип современных плоскогубцев, никто не знает. А жаль. Вещь получилась очень нужная и практичная.
Разновидностей шарнирно – губцевого инструмента много. К ним относятся:
- клещи;
- плоскогубцы;
- кусачки;
- круглогубцы;
- пассатижи.
Каждая категория имеет «подвиды», имеющие разные размеры рабочей поверхности (губок), назначение и форму. Например, для разделки кабельных жил очень удобны круглогубцы (изображены ниже на фото). Конусовидная форма рабочей поверхности позволяет с комфортом гнуть кабельную жилу под зажим разного диаметра. Есть модели, которые дополнительно снабжены кусачками. Для работы с деликатными материалами применяются специальные насадки из пластика или другого материала. Наличие насечек на круглогубцах позволяет надежно фиксировать деталь во время пайки плат, а специальная форма губок позволяет пробраться в самые труднодоступные места микросхем (угол наклона губок может быть разным).
То же касается и кусачек. Разная форма режущей части, ее разная величина, разное предназначение. Например, кусачки для ремонта электронной аппаратуры имеют меньшие размеры
Для разделки кабелей, неважно какого назначения, они не подходят. Теоретически это возможно, но замучается и работник, и инструмент. В худшем случае можно остаться без кусачек
В худшем случае можно остаться без кусачек.
Виды плоскогубцев. Особенности и область применения
Уже из названия «просматривается» характерный внешний вид этого инструмента: плоские губки с нанесенными насечками, шарнирное соединение и ручки. Плоскогубцы незаменимы во время любых слесарных или электромонтажных работах. Благодаря плоской поверхности хорошо удерживают деталь любой формы. При помощи плоскогубцев можно изгибать жилы кабеля, проводки, проволоку и металл. Размеры деталей обусловлены размерами самих плоскогубцев (обычно не превышают 200 мм). Очень распространено использование этого инструмента в качестве гаечное ключа, для откручивания/закручивания гаек различного диаметра. Это все же несколько не свойственная работа для них, но что поделать, когда нет ключа нужного диаметра?
Плоскогубцы делятся не только по размеру. Для удобства пользователя производители выпускают разные виды рабочей поверхности:
- удлиненные узкие губки – для возможности работать в местах с ограниченным доступом;
- губки, изогнутые под углом, предназначены для работы в труднодоступных местах, особенно в электронике;
- так называемые «утконосы», фактически это разновидность пинцета, но с большим усилием сжатия;
- со специальными насадками, для работы с хрупкими и деликатными материалами.
Для работы в электроустановках или с токопроводящими частями оборудования необходимы специальные плоскогубцы с изолированными рукоятками. На этих рукоятках в обязательном порядке должна быть указана максимальная величина напряжения, которое выдерживает изоляция. В большинстве бытового инструмента эта величина до 1000В. Если на плоскогубцах не указана эта характеристика, работать ими в сетях под напряжением категорически запрещается. Это значит, что Вы имеете дело со слесарным инструментом и производителем просто не предусмотрена защита пользователя от электрического тока.
