Пайка медных труб

Инструменты и оборудование для пайки медных труб

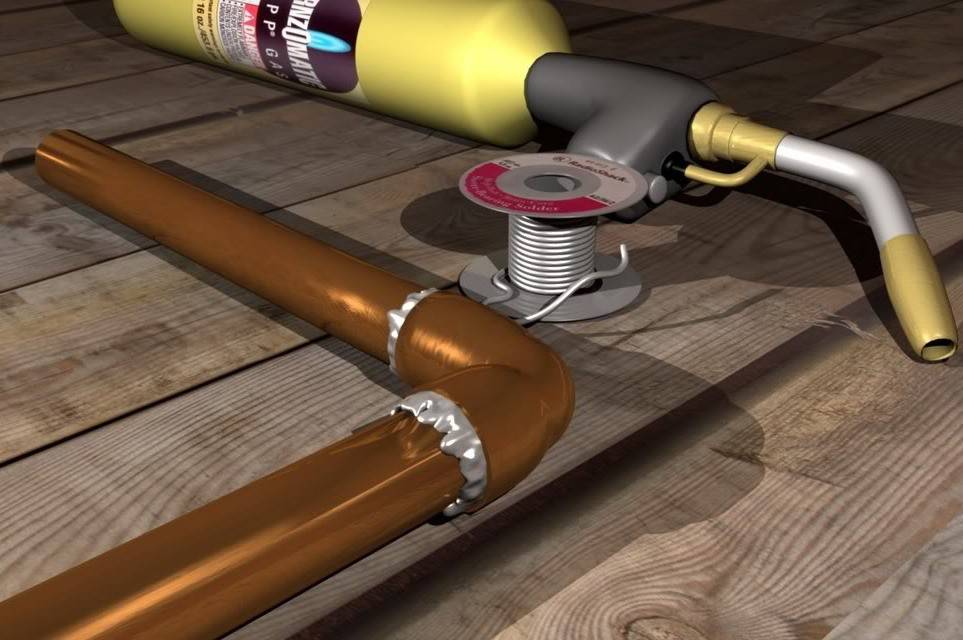

Пайка представляет собой процесс получения неразъемного соединения посредством ввода в пространство между соединяемыми элементами расплавленного припоя.

Припой расплавляется от пламени газовой горелки и всегда обладает меньшей, чем у материала трубы, температурой плавления, что позволяет ему равномерно заполнять все полости и формировать ровный шов. Различают две разновидности пайки:

• Низкотемпературная. Припой плавится при разогреве до 400-450°С. Способ отлично подходит для монтажа бытовых трубопроводных систем.
• Высокотемпературная. Дает более прочное соединение. Температура плавления – 600-900°С. Чаще используется для строительства систем, работающих в условиях повышенных нагрузок.

Существует две разновидности припоя для газовых горелок: мягкий и твердый. Первый представляет собой гибкую тонкую проволоку (сечением 2-6 мм) из свинца, олова, иных металлических сплавов. Второй чаще выпускается в формате жестких коротких стержней. Добавки серебра и фосфора усиливают эксплуатационные качества получаемых соединений.

Так, оловянно-свинцовый припой (ПОС) считается самым легкоплавким (текучесть наступает уже при 180°С). Добавление серебра положительно влияет на пластичность шва, увеличивает текучесть и адгезию. Медно-фосфорный припой применяется не только для сочленения медных деталей, но и эффективно паяет медь с латунью и бронзой. Пайку меди со сталью рекомендуется производить тугоплавким припоем, в котором содержится не менее 35% серебра.

Помимо припоя, для качественной пайки медных изделий пригодятся такие инструменты:

Газовая горелка (возможно, паяльник), предназначенные для работы с медью.
Труборез. Позволяет получать строго перпендикулярный ровный срез.
Фаскосниматель. Поможет удалить заусенцы, выровнять соединяемые края.
Расширитель. Для подгонки изделий разного диаметра

Здесь важно помнить, что расширяемая труба должна быть отожженной.
Рулетка, молоток.

Рекомендуем ознакомиться: Обжимные фитинги для монтажа стальных труб

Сфера применения

Область использования трубной продукции из медесодержащих сплавов весьма широка. А именно:

• жилищно-коммунальное хозяйство и частные собственники;
• строительство;
• энергетика;
• машиностроительная промышленность;
• приборостроение;
• производство бытовой техники.

Из них выполняют системы циркуляции охладителей в холодильном оборудовании и кондиционерах различных типов и мощностей. А также гидравлические масляные устройства. Медные трубки используют для обвязки технологического оборудования, для обустройства сетей водоснабжения и отопления. С их участием сооружают трубопроводы для перекачки топлива. Пригодны для применения внутри помещений и снаружи.

Как выбрать газовую горелку для пайки труб из меди

Чтобы не ошибиться с выбором, следует четко представлять, для каких целей приобретается газовая горелка. Для разовых работ по монтажу медного трубопровода в доме или квартире будет достаточно недорого аппарата с минимальным набором функций. Для профессионального применения стоит переплатить и отдать предпочтение мощным горелкам с широким функционалом от популярного производителя.

Рекомендуем ознакомиться: Тройник для соединения воздуховодов круглого сечения

Как правило, выбор инструмента осуществляется по следующим критериям:

• Мощность горелки. Определяет возможность пайки толстостенных медных труб и изделий большого диаметра.
• Тип топлива. Пропан, бутан, ацетилен, МАРР-газ и т.п.
• Область использования. Горелка для пайки труб, не всегда подойдет для резки, и наоборот.
• Материал, с которым предстоит работать. Медь хорошо соединяется пайкой с другими металлами: бронзой, сталью, никелем.

Из конкретных моделей газовых горелок, представленных на современном рынке, можно выделить продукцию нескольких крупных производителей:

• Kemper. Итальянский бренд, выпускающий горелки, работающие на одноразовых газовых баллонах. В комплекте идут сменные насадки.
• Rems. Немецкий производитель, выпускающий горелки с турбонаддувом и самоподжигом. Устройства работают с несколькими типами горючих смесей и используются для мягкой, либо жесткой пайки труб сечением до 64 мм. Пламя разогревается до 2500°С.
• Virax. Горелки работают на пропане и оснащаются механизмом пьезоэлектрического поджига. Средняя стоимость – 4500 рублей.
• Донмет. Выпускает ручные горелки средней ценовой категории. Аппараты снабжаются комплектом насадок и работают на разных газовых смесях.
• Kovica. Китайский бюджетный бренд, выпускающий модели на одноразовых пропановых баллонах. Стоимость инструмента начинается от 1500 рублей.
• Castolin. Выпускает универсальный инструмент, способный работать с несколькими видами топлива. В модификацию горелок включаются фиксатор пламени, набор сопел, регулятор интенсивности горения.
• Также, неплохие качественные аппараты выпускаются под брендами Rothenberger, Аллгаз, Профи-Тулс.

Если газовой горелки под рукой не окажется, ее функции может взять на себя строительный фен. Устройство не так удобно в использовании, но способно разогреть струю воздуха до температур, достаточных для плавления мягкого припоя.

Инструмент для проведения пайки

Для герметичного и прочного соединения необходимо иметь оборудование для пайки медных изделий:

• труборез;
• фаскосниматель;
• наждачную бумагу;
• металлический ершик;
• кисточку;
• газовую горелку.

Для разметки понадобятся рулетка и карандаш или маркер. Если удлинение трубопровода будет производиться без переходников, понадобится труборасширитель. С его помощью нагревается и расширяется конец одной трубы и в него заводится вторая, по аналогии с пластиковыми соединениями.

Фаскосниматель обеспечивает ровные кромки без заусенцев. Его может заменить наждачная бумага средней зернистости.

Металлический ершик должен входить внутрь трубы и зачищать грязь, снимать пленку окислов. Кисточка используется для нанесения флюса на соединяемые поверхности.

Выбор газовой горелки

Газовая горелка для пайки меди выбирается с узким соплом, бытовая. Ширина пламени не должна превышать диаметр трубы. Конструкцию инструмента определяет газ, на котором он работает:

• МАРР-газ состоит из метилацетилен-пропадеина и природного сжиженного газа;
• пропан;
• ацетилен-кислород.

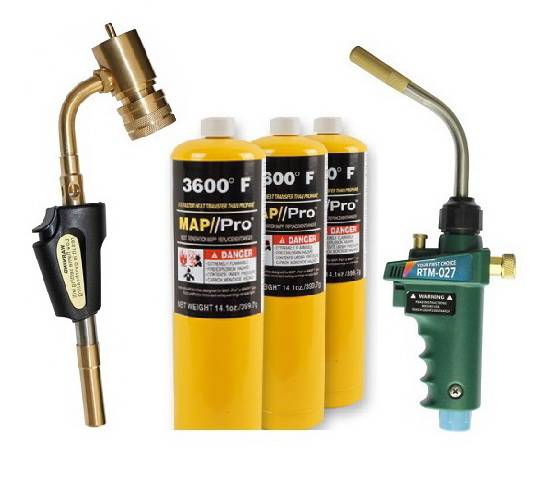

МАРР-газ обеспечивает быстрый нагрев, применяется профессионалами для пайки холодильников.

Пропановые горелки подходят для работы в маленьких мастерских. Они могут включаться пьезоэлементом при нажимании на кнопку пуска газа.

Ацетилен-кислородные горелки работают с одноразовыми малыми баллонами в условиях ограниченного пространства и со стационарными емкостями под газ.

При выборе горелки следует обращать внимание на наличие инжектора. Мощность должна быть достаточной, чтобы нагреть трубу за пару минут на заданную температуру. Назначение инструмента в техпаспорте — для пайки

Среди материалов, с которыми может работать горелка, должна числиться медь и ее сплавы

Назначение инструмента в техпаспорте — для пайки. Среди материалов, с которыми может работать горелка, должна числиться медь и ее сплавы.

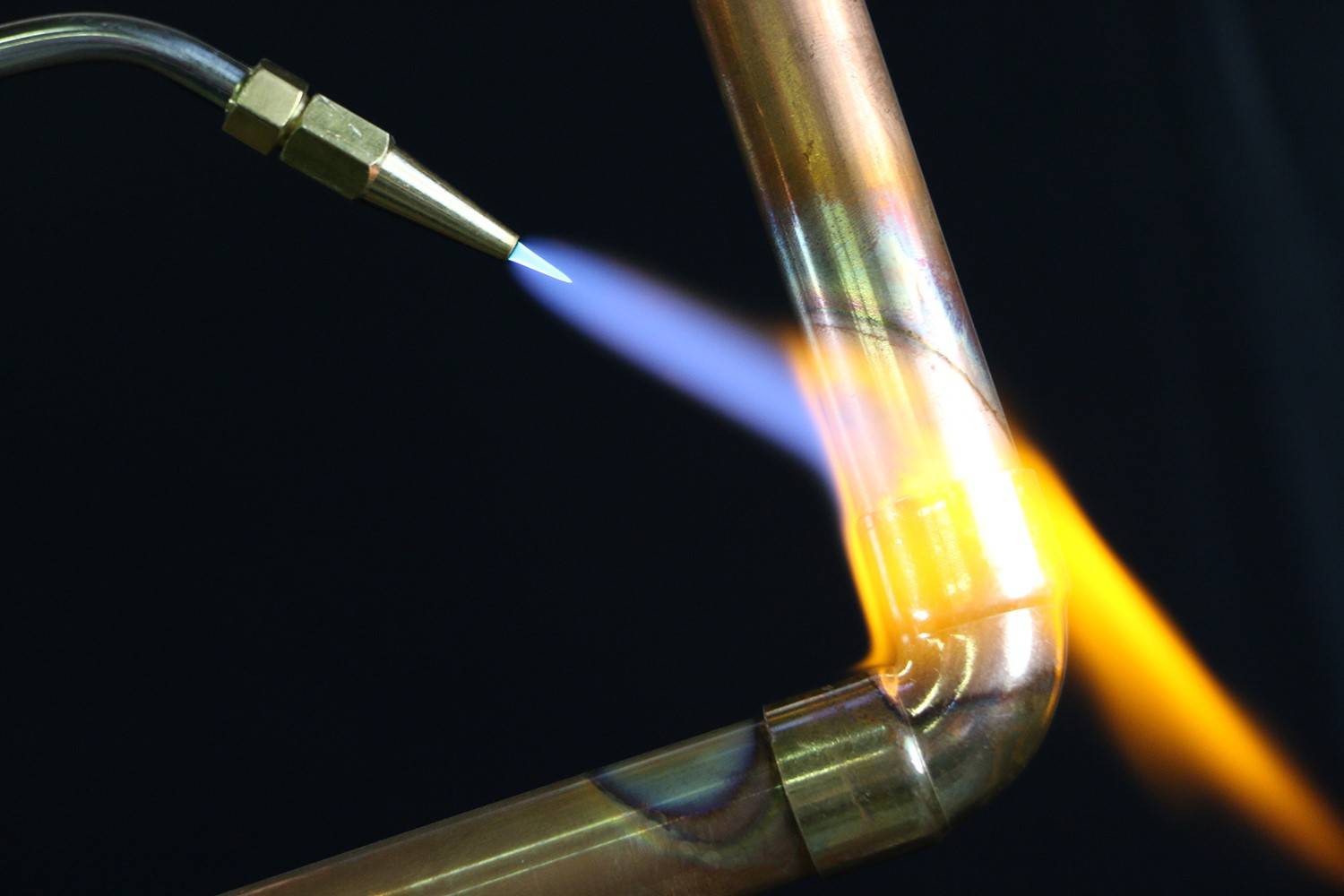

Ацетилен-кислородная горелка для пайки медных трубок

Как еще можно соединить элементы из меди

Длительный срок эксплуатации, устойчивость к коррозии, небольшой вес и наличие антибактериальных свойств сделали медное соединение достаточно популярными в определенных кругах. Высокая теплоотдача позволяют использовать материал системами охлаждения. Перед тем, как паять медные трубы, необходимо определить способ пайки, кроме температурных воздействий, существуют различные фитинги, применение которых зависит от степени повреждения или конструкции стыка.

Типы медных фитингов под пайку

Альтернативный способ пайке является использование фитингов в соединении медных труб. Существует два основных вида:

• Обжимные имеют внутри конструкции кольцо, которое предоставляет возможность создать герметичное соединение. Конструкция изготавливается из латуни.
• Отличающиеся по диаметру от внешнего показателя капиллярные фитинги. Процесс подразумевает стыковку пайкой, путем различия диаметров и сжатия, тем самым производится соединение.

Применяются вышеперечисленные способы стыковки в местах, где происходит частая смена элементов. Причинами замены могут быть взаимодействие с агрессивными металлами, стыковка с отличными по составу материалами.

Особенности пайки меди

Стыковка отрезков производится с обработки краев металла. Размер фитинга должен соответствовать заданной конфигурации, не допускается растягивание металла до нужного размера, в этом случае, теряется прочность и эластичность. Зачистка происходит по порядку, расширенный элемент очищается внутри, а стыкуемый снаружи. При работе паяльником, разогревается припой от наконечника. Для осуществления качественного соединения медных труб понадобится опыт, так как можно допустить непоправимые ошибки.

Применяются медные изделия практически во всем холодильном оборудовании различных типов. Материал хорошо зарекомендовал себя промышленности, применяется в электромеханических целях, при прокачке горючих материалов.

Минусы труб из меди

Одним из главных недостатков является высокая цена медных изделий. Альтернативные материалы из пластика или стали могут быть значительно дешевле. Материал металла мягкий, при малейшем внешнем воздействии происходит деформация, выход из строя определенного участка.

Передача горячей воды в отопительных системах может быть травмоопасной, так как медь обладает высокой теплоотдачей. Потери тепла исключаются применением изоляционных материалов, для безопасной эксплуатации необходимо утопить трубы внутри материалов отделки помещения.

Распределение по химическому составу

Современный материал для пайки может быть мягким, который легко плавится. Существуют также тугоплавкие расходники, обладающие твердой структурой.

Мягкие легкоплавкие

К этой группе относятся:

• Чистый свинец — температура плавления расходного материала составляет 180-230 °C.
• Олово — расплавляется при 220 °C и создает пластичное, но прочное соединение.
• Медь и олово в количестве соответственно 3% и 97%. Это самый популярный материал, позволяющий выполнить прочный шов с высокой стойкостью перед коррозией.
• Медь с серебром — количество этих металлов в припое составляет соответственно 95% и 5%. Такой расходный материал позволяет надежно соединить элементы трубопроводных систем.

Мягкие припои используются при монтаже труб с диаметром 6-108 мм. С их помощью создаются швы, у которых ширина составляет 7-50 мм. Они применяются во время обустройство разных коммуникаций за исключением газовых сетей.

Применение припоя

Твердые тугоплавкие

К этой группе относятся:

• Медно-серебряный с цинком, содержащий металлы в количестве соответственно 30%, 44% и 26%. Соединение получается прочным, коррозионностойким, с хорошей теплопроводностью и высокой степенью пластичности.
• Медно-фосфорный с содержанием металла соответственно 94% и 6%. Во время его применения не нужно использовать флюс. Расходник позволяет получить надежное соединение, способное потерять эластичность, если у воздуха понизится температура.
• Серебряный, не использующийся без флюса. С помощью этого материала создаются пластичные, коррозионностойкие, надежные швы. Он продается по более высокой цене по сравнению с другими.

Твердый припой для меди

Расходниками с высокой температурой плавления паяют трубопроводы, включая газопроводы, диаметром 12-159 мм. С их помощью также можно соединить трубы отопления и водопровода. Диаметр таких коммуникаций может составлять не менее 28 мм.

Иные варианты пайки: работа с медными трубами и различными металлами

Пайка медных труб требует некоторого опыта подобной работы. Поэтому, если домашний мастер впервые берётся за подобную работу, стоит предварительно потренироваться, чтобы не переделывать несколько раз уже готовую магистраль водоснабжения или отопления. Пайку медных трубок можно производить как твёрдым припоем (при помощи газовой горелки), так и мягкими сплавами. Во втором случае для медных труб уместно использовать молоточный паяльник большой мощности.

ФОТО: m-chel.ruАккуратная и качественная пайка – залог долговечности соединения

Нюансы пайки медных труб: как всё сделать правильно

В качестве флюса для пайки медных труб лучше всего использовать канифоль. Она наносится ровным слоем на внешние поверхности трубы, после чего на неё насаживается фитинг. С обратной его стороны насаживается вторая часть магистрали. Далее фитинг разогревается при помощи газовой горелки и по швам «укладывается» припой. Под воздействием высокой температуры он плавится, заполняя шов и создавая качественное герметичное соединение.

ФОТО: poliasmet.ruИногда приходится обходиться без фитингов

Пайка медных труб своими руками не слишком сложна, однако эта работа требует внимательности и аккуратности. Конечно, на словах не всё можно объяснить доходчиво, поэтому предлагаем вниманию Уважаемого читателя видео, как паять медь газовой горелкой, из которого всё станет более понятно.

Watch this video on YouTube

Разобравшись с вопросом, как спаять медные трубки в домашних условиях, можно переходить к следующей проблеме, а именно к пайке неидентичных металлов (медь с алюминием, железом или нержавеющей сталью).

Как спаять медный провод с алюминиевым

Пайка алюминия с медью – довольно сложный процесс. Нужно отметить, что для алюминия вряд ли подойдёт тот же припой, что и для меди, как и наоборот. Намного проще совместить эти металлы, используя стальную муфту. Хотя на сегодняшний день производитель и предлагает специальные припои и флюсы для подобных целей, стоимость их значительна, что приводит к нерентабельности подобных работ.

ФОТО: kak-eto-sdelat.infoСпаивать медь и алюминий достаточно сложно

Вся проблема заключается в конфликтности меди и алюминия. У них разная тугоплавкость, плотность. К тому же алюминий при взаимодействии с медью начинает сильно окисляться. Особенно этот процесс ускоряется при прохождении через соединение электрического тока. Поэтому при необходимости соединения медного и алюминиевого провода лучше всего использовать самозажимные клеммники «WAGO», внутри которых находится контактная паста «Алю Плюс». Именно она снимает окисел с алюминия, предотвращает его последующее появление и способствует нормальному контакту с медными жилами.

Разобравшись, как спаять медь с алюминием, можно переходить к более твёрдым металлам.

ФОТО: mastergrad.comИногда без подобного соединения не обойтись

Как спаять медь и нержавеющую сталь

При пайке меди с нержавеющей сталью большую роль играет даже не сам материал припоя, а используемый инструмент, хотя и от расходников многое зависит. Наиболее приемлемые материалы в данном случае это:

• медно-фосфорный припой;
• оловянно-серебрянный (Castolin 157);
• радиотехнический.

Некоторые мастера утверждают, что при правильном подходе к работе, подойдёт даже самый обычный припой на основе олова и свинца. Главное – это обязательное использование флюса (бура, паяльная кислота), основательный прогрев и лишь после этого пайка (нанесение припоя).

ФОТО: cusi3.ruСложная пайка меди и нержавеющей стали

Подобные соединения встречаются редко, а потому специализированные припои для подобных целей имеют довольно высокую стоимость.

Пайка меди с железом – возможно ли это

Подобный вариант возможен, но при соблюдении некоторых условий. К примеру, в качестве нагревателя простая пропановая горелка уже не подойдёт. Необходимо использовать пропан с кислородом. В качестве флюса нужно использовать буру, а вот припоем выступит латунь. Только в этом случае можно надеяться на нормальный результат. Купить припой для пайки меди с железом или нержавейкой несложно. Главное – это понять, будут ли оправданны излишние затраты.

ФОТО: svarkavol.ruСпайка медной и железной трубки также возможна

А сейчас предлагаем посмотреть на то, насколько аккуратно домашние мастера могут выполнять работу по спайке труб магистралей различного назначения.

1 из 5

ФОТО: market.sakh.comФОТО: market.sakh.comФОТО: solarschool.dkФОТО: laketravisplumber.comФОТО: reicheltplumbing.com

Приборы для пайки меди со стационарными и съемными баллонами

Горелки для выполнения соединения труб из меди выпускаются не только с одноразовыми баллонами, подключаемыми непосредственно к приборам. Производители изготавливают еще устройства со стационарными топливными емкостями.

Газовая горелка на баллончик

Съемные одноразовые баллоны — наиболее удобный вариант. Вентиль на ручки газовой горелки позволяет регулировать количество поступающего топлива.

К преимуществам аппаратов с одноразовыми герметичными баллонами относятся следующие плюсы:

• Легкая перевозка.
• Несложный процесс использования, так как конструкция прибора позволяет занимать любое удобное положение во время работы.
• Возможность подключать к рукоятке различные сопла.
• Не надо подключаться к сети электрической энергии.
• Высокая степень безопасности, потому что есть обратные клапаны, которые способны перекрывать газ при возникновении нештатных ситуаций.
• Предоставляется возможность выполнять регулировку интенсивности пламени, что позволяет изменять скорость нагрева медных деталей и расходного материала в виде припоя.
• Имеется возможность получить швы хорошего качества, если выполняются все условия использования аппарата.

Устройства с одноразовыми баллонами также имеют недостатки. Самым существенным минусом таких приборов является маленький объем баллона с газовой смесью. Поэтому приходится часто покупать новые емкости при выполнении большого количества стыков.

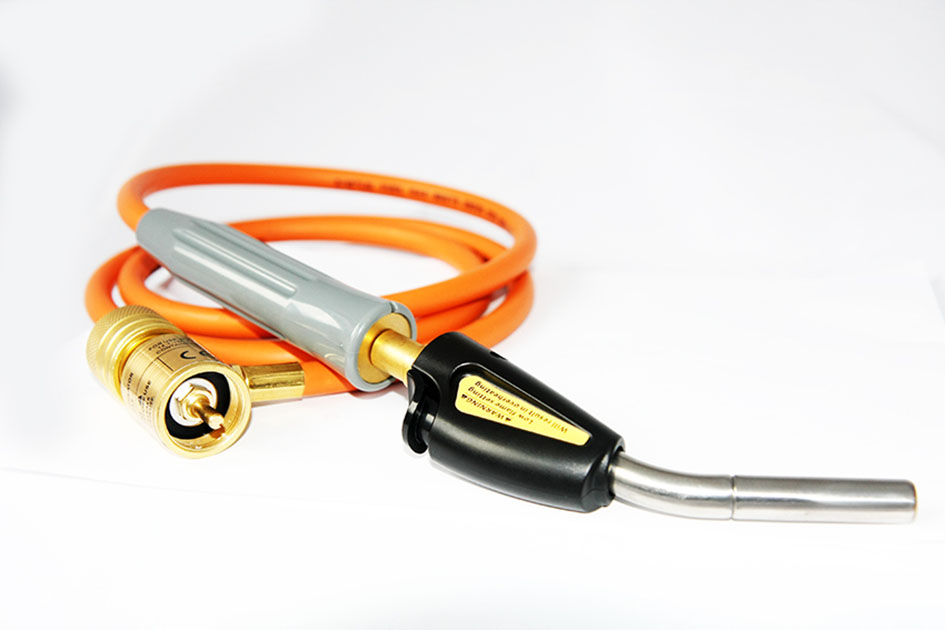

Газовые горелки со стационарными баллонами отличаются возможностью создания пламени, имеющего высокую температуру. Это позволяет использовать в работе тугоплавкие припои, швы получается более качественные.

Конструкция современной газовой горелки

Начнём с анализа конструктивных моментов, характерных для современных моделей газовых горелок.

Оборудование в современном исполнении, рассчитанное под хозяйственное применение, прежде всего, выделяется конструктивным мини-фактором. Это удобное в применении, облегченное и, как правило, разборное на отдельные компоненты оборудование.

Портативное, разбирающееся на отдельные детали – такое оборудование под производство пайки медных труб является действительно удобным и предпочтительным для работы

Такие аппараты просто транспортировать, поместив, к примеру, в стандартный сантехнический ящик или в слесарную сумку.

Приборы традиционно оснащаются съёмными мини-баллонами, заправленными специальной газовой смесью, благодаря чему обеспечивается высокая рабочая температура и ровный (стабильный) выход пламени.

Большинство конструкций наделяются зажигательным элементом, который обеспечивает розжиг прибора одним движением руки.

Для регулировки пламени используется конструкция плавного изменения давления газа (редуктор), благодаря чему можно настроить оптимальный режим пайки.

Есть исполнение горелок с прямым подключением баллона к соплу, а есть исполнение, где предусматривается шланговый переход.

Система пьезоподжига и редуктор плавной настройки позволяют устанавливать требуемую форму пламени для выполнения работы пайки с учётом получения результата высокого качества

Следует отметить универсальность хозяйственных горелок с газовыми баллончиками. Другими словами – такие устройства допускают применение не только конкретно под пайку труб, но также под исполнение других задач. К примеру, горелку вполне допустимо использовать в качестве аксессуара туриста.

Как правильно паять медные трубы

Специалисты подчеркивают, что технология пайки медных труб легка в реализации, однако все же стоит правильно подготовиться, а также заблаговременно изучить нужные инструменты, разновидности медных изделий, способы паяния деталей и особенности проведения сварки.

В основном все инструменты, каждый мастер сможет найти у себя дома, в крайнем случае, приобрести в ближайшем магазине сантехнического оборудования:

медные трубы – в продаже есть разных диаметров и с разными толщинами стенок;
фитинги – соединительные элементы;
припой – выбирается в зависимости от выбранного способа сварки, бывает из олова для мягкого припоя или более твердые сплавы (BCuP и BAg) для твердых припоев;
флюс – улучшает капиллярные свойства металлов;
горелка – при выборе горелки основным, на что обращают внимание, является не цена, а наличие пьезоподжига, которое облегчит использование инструмента;
щетка со стальной щетиной и шкурка – удаляет зазубрины на поверхностях;
жаропрочные прокладки.

Виды труб и особенности использования

Сварка медной трубы во многом зависит от способа производства изделия:

1. Отожжённые – после того как аппарат сформировал полую форму будущего изделия, ее помещают в специальную камеру и подвергают дополнительному прокаливанию под температурой свыше 700 градусов. Благодаря этому изделие начинает обладать дополнительной функцией гибкости, что позволяет использовать такие трубы практически без дополнительных соединительных приспособлений. Однако этот вид конструкций становится менее прочным от дополнительной обработки. Отожжённые трубы продаются в бухтах от 25 до 50 метров.
2. Неотоженные – не подвергаются дополнительному нагреванию, поэтому совершенно не гнуться, зато конструкции из этих арматур обладают хорошей прочностью. Продажа производится отрезками по 3 метра.

Согласно ГОСТу в медных трубах должно содержаться 99% меди, что и делает их такими дорогостоящими.

Также для сварки систем отопления могут использоваться оребренные трубы, которые делятся:

1. Монометаллические – особенность их производства в том, что они в процессе литья обрели ребра. Такой вид надежен и долговечен, в особенности для теплообмена и герметичности.
2. Биметаллические – сплав таких труб получается отдельной выплавкой медной трубы и ребер, далее соединение проводится путем дополнительного накатывания алюминиевой или медной пластины с выдавливанием или накручиванием ребер.

Ребренные трубы широко используются в отопительных системах, так как обладают отличной герметичностью и теплопроводимостью.

Типы и способы соединения

Сварка медных труб проводится двумя способами:

1. Под опрессовку – в соединительных элементах сразу встроена резиновая прокладка, а для использования фитингов потребуются специальные клещи. Способ реализуется редко, так как считается менее надежными.
2. Капиллярный — реализуется для сварки с использованием мягкого или твердого припоя. Сварочное соединение при таком способе прочное и долговечное.

Разновидности фитингов.

Капиллярная пайка производится двумя методами:

1. Низкотемпературный – происходит с использованием припоя, плавление которого происходит при температуре ниже 450 градусов, чаще к таким припоям относят олово или свинец. Основной недостаток – способ менее прочный, чем высокотемпературный, а главное преимущество – мягкий способ пайки безопасен как для мастера, так и для трубы.
2. Высокотемпературный – здесь используются тугоплавкие металлы (серебро, медь или другие), температура плавления которых превышает 450 градусов, однако не превышает температуру плавления меди. Плюсом сварки высокотемпературного типа будет устойчивость к любым воздействиям, а минусом проявление хрупкости металла труб из-за их отжига. Чтобы избежать потери прочности, нельзя остужать сваренную конструкцию искусственными методами.

Мягкий способ сварки строго запрещен для газопроводов.

Необходимые материалы и приспособления: олово и другие

Инструменты для работы с медными трубами требуются следующие:

1. труборез, ножовка по металлу или болгарка с тонким диском;
2. фаскосниматель;
3. труборасширитель (экспандер);
4. паяльный флюс;
5. припой;
6. паяльник для меди,например,пропановая горелка для пайки медных труб;
7. перчатки прорезиненные;
8. бумажные салфетки.

Для отрезания трубы пользуются труборезами различных размеров. У образцов покрупнее большой радиус разворота, ими неудобно пользоваться в труднодоступных местах, поэтому если есть необходимость отрезать участок на готовом смонтированном водопроводе, используют маленький труборез. Отрезать трубу можно ножовкой по металлу или болгаркой с тонким диском, но более качественный срез получится только при помощи трубореза.

После того как труба отрезана, зачищают заусеницы. Это нужно для того, чтобы не было завихрения потока жидкости в системе. Когда нет препятствий, водопровод не испытывает нагрузок и работает как часы.

Перед тем как сварить медь, концы трубы полируют мелкозернистой шкуркой, которую можно приобрести в хозяйственных магазинах. Зачищают обе поверхности, готовящиеся к пайке.Иногда для этих целей используют маленькие щеточки-ершики диаметр которых Ø 22 мм, они подходят почти ко всем трубам. Для зачистки ножка ершика вставляется в шуруповерт или дрель, при помощи которых процесс осуществляется быстрее и качественнее.

На зачищенную отглаженную наружную поверхность наносят флюс – состав, препятствующий процессу окисления меди.

Перчатки для защиты рук используют прорезиненные, так как при отрезании меди и заусениц образуется много мелких металлических элементов, впивающихся в кожу как занозы.Кроме того, при зачищении дрелью поверхности, вращающаяся щетка зажевывает тряпочные перчатки.

Чтобы правильно паять медь,нужно учитывать, что с момента зачистки и нанесения флюса до пайки должно пройти не более получаса, иначе зачистку нужно повторить заново. Если флюс наносится кисточкой, на поверхности не должно оставаться щетины или волосков от нее – в противном случае соединение не будет герметичным,и после подачи воды трубопровод потечет.

Технология пайки и инструменты

Медные трубы имеют множество достоинств, которые положительно их выделяют среди остальных металлических собратьев:

1. Медь не поддается коррозийным процессам. Это является весьма важным фактором при выборе материала для разводки канализационной системы. Благодаря этому качеству её часто применяют также для установки на дом в качестве водостока;
2. На таких трубопроводах практически не собираются минеральные наросты, которые часто забивают стальные магистрали;
3. Медные трубы очень долговечны. Они отлично переносят воздействие низких температур, не трескаются при замерзании воды внутри них и поддаются монтажу в труднодоступных местах.

Перед началом термического воздействия нужно знать о некоторых особенностях установки и пайки медных разветвлений. Во-первых, этот процесс производится только при использовании специального оборудования. Во-вторых, канализация из этого материала имеет стенки разной толщины. Предварительно нужно узнать, каков тот индекс, чтобы определить, какой будет температура спайки.

Для пайки медных труб водоснабжения нужно подготовить следующее оборудование и материалы:

1. Припой;
2. Флюс;
3. Фитинги (ГОСТ Р 52922-2008);
4. Абразивную бумагу и щетки;
5. Газовую или электрическую горелку.

Припой или горелка для пайки медных труб продается в магазинах сантехники, инструмент (газ и электро) находится в разделе электротоваров. Существует несколько типов паяльников: простые, с автоматическим зажиганием (пьезорозжигом) и работающие на газовых горелках. Горелки еще классифицируются по типу используемой газовой смеси, она может быть с азотом, пропаном и другими газоразрядными смесями:

1. Пропан-кислород;
2. Пропан-бутан;
3. Пропан с ацетиленом;
4. Индукционная.

Небольшие коммуникации можно паять и феном, который используется для сварки пластиковых магистралей.

Фото — фитинг

Также есть еще вариант провести соединение канализации типа Сплит холодной пайкой, тогда Вам не понадобится сварочный аппарат. Для таких креплений используется специальный состав, к примеру, BCuP. Мягкая запайка с использованием этого состава получается прочная и имеет достаточно аккуратный шов.

Фото — капиллярная пайка

Виды пайки:

1. Низкотемпературная. Она более безопасна и может использоваться даже в электрических холодильных установках, для ремонта радиаторов, починке труб кондиционера и т. д.;
2. Высокотемпературная. Производится на температуре от 450 градусов, известна прочностью получаемых соединений, но при этом во время проведения работ выжигается медь.

Для систем отопления всегда выбирается второй вариант, в то время как для холодного водообеспечения — первый. Также низкотемпературная пайка используется на небольших диаметрах коммуникаций – до 40 мм.

Фото — газовая горелка

Стоимость аппаратов, которыми проводится пайка стандартных медных труб варьируется от 6000 рублей до нескольких десятков, цена зависит от марки и типа устройства. Купить паяльник или переносной пост пайки для ремонта канализации можно во всех городах Москве, СПб, Екатеринбург и т. д.

Видео инструкция по пайке

Отличия моделей

Обратите внимание, что различные модели газовых колонок могут существенно отличаться по своей конструкции – это нужно учесть, если планируется самостоятельный ремонт водонагревателя. Так, китайские газовые колонки марки Вектор не стоит паять вообще. Дело в том, что радиаторы в них сформированы из очень тонких медных трубок, в которых в процессе пайки образуются новые свищи

Таким образом, если в вашем распоряжении дешевая колонка, теплообменник в ней лучше всего заменить новым, а не ремонтировать

Дело в том, что радиаторы в них сформированы из очень тонких медных трубок, в которых в процессе пайки образуются новые свищи. Таким образом, если в вашем распоряжении дешевая колонка, теплообменник в ней лучше всего заменить новым, а не ремонтировать.

С точки зрения надежности и качества, в числе лучших представителей колонок можно назвать изделия марки Оазис от немецкого производителя. В них установлены теплообменники, которые отличаются долгим сроком эксплуатации. Поскольку комплектующие для такого оборудования стоят достаточно дорого, ремонт будет целесообразен. Пайка утечек на теплообменнике колонки Оазис позволит использовать ее еще долгое время.

В среднем ценовом сегменте расположились газовые колонки шведской фирмы Электролюкс и отечественные Нивы. В таких изделиях устанавливают теплообменники с антикоррозийной защитой, пайка которых позволит существенно продлить их срок службы.
