Паяльная станция

Бесконтактный паяльник

Если острой потребности в использовании инфракрасной паяльной станции нет, то для пайки может быть с успехом применен инфракрасный паяльник. Внешне он похож на обычный с той разницей, что вместо жала имеет нагревательный элемент.

Применение и устройство

Инфракрасный паяльник используется в условиях, когда контакт с выводами компонентов недопустим. Удобно им пользоваться и для пайки радиодеталей, так как часто у обычного паяльника на жале образуется нагар, и соединения получаются некачественными. Нагар приходится счищать, а на эти действия уходит порой довольно много времени.

В условиях домашней мастерской можно сделать простейший самодельный инфракрасный паяльник из прикуривателя автомобиля. Нагревательный элемент этого устройства отлично подойдет для изготовления инструмента.

Так как для нормальной работы прикуривателя нужен постоянный ток напряжением 12 Вольт, соответствующий бортовой электросети автомобиля, понадобится электропреобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей можно с успехом применить блок питания для корпусов компьютеров.

Схема и устройство оборудования

По своему устройству технический фен имеет значительную схожесть с бытовыми моделями, которые используются для высушивания волос. Среди главных узлов в данном агрегате стоит отметить обязательное наличие корпуса, нагревательного элемента и устройства, которое перенаправляет горячие воздушные массы в необходимое место.

По сравнению с другими термическими приборами, у строительного фена отсутствует открытое пламя. Такая особенность позволяет снизить уровень пожароопасности агрегата и исключить потребность в сжигании горючих материалов.

У прибора можно выделить присутствие следующих конструктивных деталей:

1. Электродвигателя.
2. Нагревательного элемента.
3. Вентилятора.

Горячая струя воздуха подается через суженное на конце металлическое сопло, в результате такой узкой направленности происходит формирование мощного потока. Для полноценной работы строительный фен следует укомплектовать различными насадками, которые легко сделать самостоятельно из подручных средств. Благодаря им можно будет изменять формы воздушных потоков исходя из того, для каких видов работ применяется устройство.

Изготовление

Чтобы собрать инфракрасный паяльник, необходимо извлечь нагревательный элемент из корпуса прикуривателя. Далее к его контактам необходимо присоединить питающие провода. К центральному контакту, соответствующему «плюсу» автомобильной сети, можно подвести любой медный провод в изоляции.

К «рубашке» элемента, контактирующей в автомобиле с массой, необходимо подвести медный одножильный провод сечением не менее 2,5 кв. мм. К этому проводу уже можно припаять другой гибкий медный проводник.

Соединение необходимо изолировать на расстоянии примерно 2-3 см от нагревательного элемента, одев на соединение термоусадочную трубку. ПВХ изоляционную ленту использовать не стоит, так как она может расплавиться.

Для корпуса инфракрасного паяльного инструмента необходимо использовать любой стержень из тугоплавкого материала. Можно даже использовать неисправный паяльник, закрепив нагревательный элемент прикуривателя на жало.

Для этой цели используют стальные затягивающиеся хомуты. При этом необходимо следить, чтобы два питающих провода не соприкасались друг с другом неизолированными отрезками. Устройство соединяется с блоком питания гибким кабелем или электрошнуром достаточной длины.

Очевидно, что использование такого паяльника возможно только при пайке неответственных соединений, так как контролировать характеристики в процессе работ крайне затруднительно.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

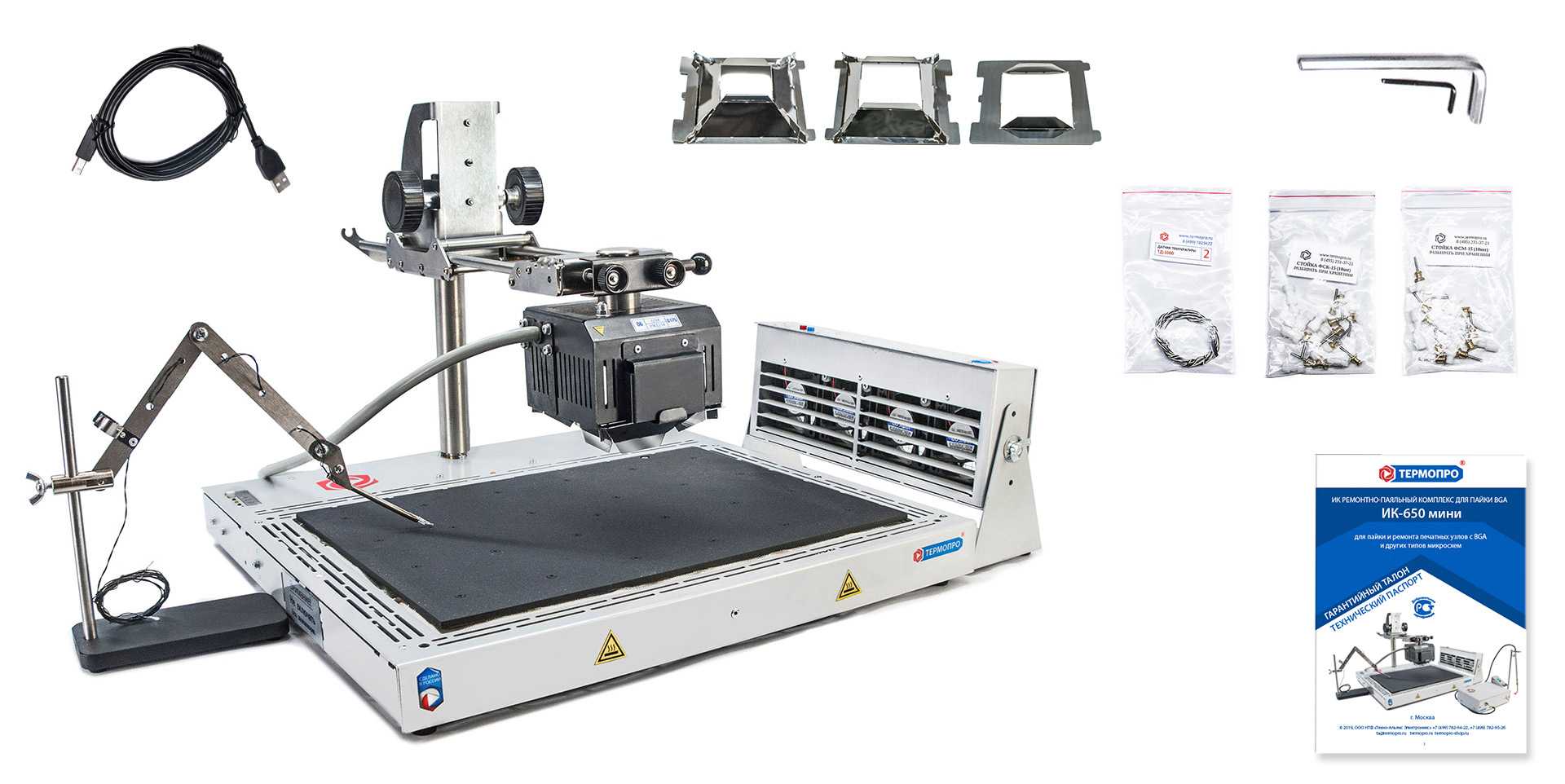

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов

Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются

Рекомендации по сборке самодельной паяльной станции с феном

Для начала разберемся в особенностях схемы паяльного фена. В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.

В качестве нагнетателя можно использовать любой малогабаритный вентилятор. В нашем случае – кулер от блока питания компьютера. Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.

На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.

Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса.

Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.

Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.

Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.

После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.

Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.

До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита.

При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.

У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.

От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.

После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.

В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей. Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль. Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя – обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции. Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

• Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
• Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
• Шланг от душевой лейки для проводов, алюминиевые уголки.
• Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
• Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
• Винты, разъемы и дополнительные периферии.

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Запуск паяльной станции

Первый запуск с высоковольтной частью:

1. Подключаем термопару фена и турбинку к основной плате.
2. Подключаем лампу накаливания 220v, вместо нагревателя фена, к высоковольтной платке.
3. Включаем станцию,запускаем фен кнопкой “Fen ON” – лампа должна засветится. Выключаем.
4. Если не “бахнуло”, и симистор не горячий (желательно закрепить на радиатор) – подсоединяем нагреватель фена.
5. Запускаем станцию с феном. Любуемся работой фена. Если есть посторонний звук (писк, скрежет) в районе симистора – подбираем конденсатор C3 в снаббере симистора, от 10 до 100 нанофарад. Но буду честен, и скажу сразу – ставьте 100n.
6. Если есть разница в показаниях температуры фена – можно подкорректировать резистором R14 в обвязке ОУ.

А чем отличаются термофены?

Основная разница в их структуре – это компрессорный или турбинный (мембранный) тип нагнетания воздуха.

В первом варианте специальный компрессор находится внутри корпуса паяльной станции. Он прокачивает воздух в фен через воздушный шланг. У этого типа сам термофен меньше в размерах и удобнее, но его производительность тоже страдает, а станция из-за громоздкого компрессора весит значительно больше турбинных моделей.

Второй тип называется так, потому что непосредственно внутри ручки фена вентилятор (турбина) накачивает воздух и прогоняет его через нагревательный элемент. От станции к фену в этом варианте идет только провод управления. Достоинства – меньший размер станции, большая производительность. Недостатки – не такая удобная для удержания форма.

По схеме поддержания температуры станции можно выделить три категории, в порядке увеличения качества: симисторная регулировка, регулировка с помощью ШИМ-контроллера со считыванием ошибок, ПИД-регулировка, самостоятельно предсказывающая изменения температуры.

Первая регулировка не имеет датчиков температуры, её изменение происходит путем уменьшения общей мощности. Очевидный недостаток – если нужна небольшая температура, придётся мириться со значительно более длительным нагревом и уменьшенной нагревательной способности.

Второй тип (ШИМ-регулировка) применяется в большинстве паяльных станций, представленных на рынке. Контроллер следит за изменением температуры, и если она меньше заданной – включает нагреватель на полную мощность, пока он не нагреется до нужного значения.

Последний тип можно встретить в станциях более высокой ценовой категории. ПИД-регулирование следит не только за температурой, но и за скоростью её изменения – это позволяет подавать на выход такую мощность, чтобы температура оставалась на одном уровне даже с учётом быстрого охлаждения жала.

Помимо вышеперечисленного, существуют еще станции с дополнительными примочками: дымопоглотителями, встроенными лабораторными блоками питания и другими приспособлениями. Специфические особенности лучше выбирать специально под свои задачи.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

• Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.

  Рис. 3: намотайте нагревательный элемент

• Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
• В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
• Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

• Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
• Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.

  Рис. 5. Наденьте шайбу

• Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.

  Рис. 6: прикрутите сопло к стакану

• Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
• Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
• Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
• Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.

  Рис. 7. соедините все элементы в корпусе

• Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

  Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Современная конструкция ИК паяльного оборудования

Современная технология ИК пайки используется в трех разных вариантах, для каждого из которых выведен свой отдельный вид излучающего оборудования: ламповые установки, панельные устройства и станции комбинированного типа.

Ламповые излучатели воздействуют сразу на несколько участков. В конструкцию ламповых устройств входит сразу несколько нагревателей размещенных в нижней и верхней части транспортера, на который устанавливается плата. В зоне оплавления расположено большое число ламп, закрепленных в рефлекторные отражатели. При такой комбинации создается большая плотность ИК излучаемого потока. На участке предварительного подогрева расположение ламп более редкое. Нагрев платы происходит плавно с равномерным распределением температуры по всей ее поверхности. Чтобы убрать появляющиеся летучие вещества на входе и выходе из нагреваемого участка установлены вентиляторы. На выходе также расположена система принудительного охлаждения объекта пайки.

Панельные инфракрасные станции схожи с ламповыми устройствами пайки. Нагревателями в данном случае выступают инфракрасные панели с разной мощностью, что дает возможность регулировать температуру и период нагревания. ИК панели состоят из трех слоев. Лицевой слой направляется на плату, и может быть изготовленным из стекла, керамики или металла. Зависимо от используемого материала лицевая сторона может функционировать как вторичный излучатель или как прозрачное окно. В первом случае выполнять нагрев будет не сам нагревательный элемент, а материал, из которого выполнен лицевой слой. Вторичный слой произведен из фольги либо проволоки высокого сопротивления смотанной в спираль. Третий элемент выполняет функцию изоляции и изготовлен из керамического тугоплавкого состава.

Зачастую используются ИК панели производящие средний и дальний диапазон излучения. Устройства такого типа способны вырабатывать температуру до 450 градусов. Керамические панели в своем составе имеют камеры с содержанием воздуха либо инертного газа. По этой причине 60% тепла к плате поставляется конвекционным способом, а 40% ИК лучами. Незначительная разность температур излучающего устройства и нагреваемой платы обеспечивает равномерное нагревание.

В панельных инфракрасных установках нагрев осуществляется излучением и конвекцией, потому как ИК лучи имеющегося спектра поглощаются воздухом. Данные устройства могут иметь несколько зон предварительного разогрева с нагревателями расположенными с одной либо сразу с нескольких сторон. Большее количество нагревательных участков дает возможность увеличить скорость конвейера. Панели при нагреве создают равномерную подачу температуры и не чувствительны к загрузкам зоны нагрева. Минусом таких устройств есть замедленное реагирование на изменения в режимах тепловой подачи. Металлические панели характеризуются высокой подачей температуры в центральной части нагревателя и низкой в районе кромок, а приборы с прозрачной лицевой поверхностью наоборот имеют высокие температурные показатели в краевых участках.

Наибольшими преимуществами обладает ИК пайка комбинированного типа с лампами и панелями. Данные устройства обладают оптимальным числом нагреваемых зон. Первая и вторая зоны производят предварительное нагревание с помощью ИК панелей, которые обеспечивают равномерный нагрев и быстрый выход на заданный режим. Расплавка припойной пасты происходит на третьем участке благодаря действию инфракрасных ламп. Затем, в четвертой зоне плата охлаждается и транспортируется при наличии ленточного конвейера. Обычно в конструкцию комбинированного оборудования входят встроенные микропроцессорные системы для возможности автоматического управления режимами нагрева с помощью специальных программ. Вся информация о пайке и ее результатах выводится на дисплей. В компьютерной памяти сохраняется вся информация о типовых режимах пайки печатных плат самых разнообразных типовых размеров. Паяльные станции, принадлежащие к комбинированному типу, могут быть полностью автоматическими и полуавтоматическими.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

1. Потоком воздуха можно случайно сдуть маленькие детали.
2. Поверхность прогревается неравномерно.
3. Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

Watch this video on YouTube

I-con 2v i-tool

Оборудование предназначено для пайки при ремонте и демонтаже изделий. Состоит из:

• двухканального микропроцессора с управляющим модулем разноязычного (и русского) интерфейса;
• небольшой, но очень мощный паяльник i-Tool.

Использование происходит в большом диапазоне приложений: от очень маленьких SMD до огромных многослойных плат. Для функционирования необходима термостабильность с высокой мощностью прогрева.

Другой канал предназначен для новых паяльных инструментов ERSA: термопинцетов или паяльников.

Компактный, удобный в использовании прибор моментально выходит на рабочий режим – для прогрева до 385 ̊С паяльнику достаточно десяти секунд.

Настройку станции проводят с помощью многофункционального энкодера i-OP, с носителем i-Set сохраняются настройки, их можно переносить между многими станциями.

Страна-изготовитель: Германия.

Стоимость: 51440 рублей.

i-CON 2V i-TOOL

Достоинства:

• простота управления;
• мгновенный разогрев;
• новейший паяльник;
• быстрота переключения температурных режимов.

Недостатки:

• работа с паяльником;
• ограниченный список периферии;
• обязательно подключение к ПК через последовательный порт;
• высокая цена.
