Проблемы с электрикой
Для диагностики обязательно потребуется мультиметр.
Сетевой провод
Первое, что нужно проверить — это сетевой провод. Прозвоните его мультиметром и убедитесь, что он нормально проводит ток.
Кнопка пуска
Далее проверяем кнопку. Вставьте контакты мультиметра в клеммы кнопки, указанные на рисунке ниже, и нажмите на нее.
Затем по другому и тоже нажмите.
Теперь проверим реверс. Для этого электроды мультиметра вставьте как на рисунке ниже, а затем в такие же отверстия с обратной стороны.
После этого переключите реверс в другое положение и подсоедините мультиметр с разных сторон к контактам, находящимся друг против друга, как показано на рисунках ниже.
Осмотр и замена щеток
Теперь осмотрите коллекторные щетки и сам коллектор. Щетки должны плотно прилегать к коллектору, а на нем самом не должно быть большого количества нагара и (или) графитовой пыли. Нагар при необходимости удаляется нулевой наждачной бумагой, а затвердевшие скопления графитовой пыли соскабливаются каким-либо заостренным инструментом.
Если щетки сидят неплотно или износились, то их нужно поменять. Замена довольно проста — нужно просто вынуть их из пазов. Новые щетки подбираются таким образом, чтобы после установки они не имели даже малейшего люфта, но при этом могли свободно двигаться.
Неисправности обмотки якоря или статора
И последнее, что нужно проверить в электрике — это обмотка. Ее повреждение может быть в виде межвиткового замыкания, замыкания провода на массу либо обрыва провода обмотки.
Для проверки якоря выставьте мультиметр в режим омметра на значения в пределах 20-200 Ом. Теперь поочередно подсоединяйте его электроды к смежным контактам коллектора якоря. То есть к тем контактам, которые находятся рядом. Значения показаний должны быть при каждом подключении примерно одинаковыми. Если есть отклонение, значит имеется межвитковое замыкание. Если мультиметр ничего не показывает, значит произошел обрыв.
Далее проверяем якорь на замыкание с массой. Для удобства поставьте мультиметр в режим звукового сигнала. Для проверки один электрод подсоединяем к любой металлической части якоря, а второй поочередно к каждому контакту коллектора. Наличие звукового сигнала означает, что обмотку замкнуло на массу.
Проверка статора осуществляется в режиме омметра на значении 20-200 Ом. Сначала присоединяем мультиметр к концам одной обмотки, а потом другой, и сравниваем показания. Они должны быть одинаковыми. Если нет, значит имеется замыкание между витками.
При проверке замыкания на массу присоединяем один электрод мультиметра, выставленного в положение звукового сигнала, к массе, а вторым задеваем все концы обмоток. Если появится звуковой сигнал, значит имеется замыкание на массу.
Ремонт обмоток производится путем их перематывания. Правда самостоятельно этого делать не нужно — лучше отдайте специалистам. Второй вариант — это полная замена статора или якоря.
Виды неисправностей электрической и механической части дрели
Неисправность электрической части проявляется в виде отсутствия вращения двигателя, т.е. когда нет никаких признаков включения двигателя (гудение, вибрация и т.д.). Если ударная дрель не включается, а патрон легко проворачивается рукой, то можно смело говорить о неисправности электрической части. То же самое можно утверждать, если отсутствует регулировка скорости или реверс вращения. Об ожидаемой неисправности в электрической части говорит искрение при работе дрели. Временные перебои в работе дрели, посторонний шум тоже могут указывать на электрическую цепь.
Наиболее часто неисправность в электрической части объясняется износом контактных щеток. Если они сточились на 40%, то может наблюдаться искрение и сбои в работе. При большем износе щеток электродвигатель просто не включается. Порядок определения виновника неисправности в электрической части рекомендуется следующий (по мере доступности). Вначале тестером определяется целостность шнура (кабеля). Затем проверяется работа пусковой кнопки (выключателя) и целостность пускового конденсатора. Потом извлекаются и проверяются контактные кнопки. В конце определяется целостность обмоток двигателя.
Схема патрона дрели.
Явным признаком неисправности в механической части является заклинивание вала дрели. Если патрон не удается прокручивать рукой, а при этом слышно гудение электродвигателя при включении, то причина кроется в поломке редуктора или подшипника. Наиболее частой причиной неисправности в механической части становится разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Неисправность в механической части может вызвать периодические сбои в работе (временную остановку) дрели, гудение, скрежет и недостаточную скорость вращения вала. В перфораторах неисправность в механической части может убрать ударное движение бура.
Наконец, неисправность может проявиться в патроне дрели. Так, могут возникнуть сложности в снятии сверла, когда кулачки не разводятся из-за поломки в зацеплении внутри патрона. Иногда неисправность проявляется в виде прокручивания патрона относительно вала дрели. В этом случае неисправность возникла в зоне крепления патрона на валу.
Плюсы и минусы прямого подключения
Единственное серьёзное перевес подобного формата подключения – это отсутствие необходимости удерживать кнопку. Так есть, при длительной работе оператор сосредоточен только на сверлении, безвыгодный отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, почитай бетона или дерева, такой подход вполне оправдан.
Во во всех отношениях остальном – сплошные минусы. Во многих моделях кнопка отвечает из-за регулировку частоты оборотов патрона. О плавном пуске также можно запамятовать, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-ведь ювелирном сверлении здесь и речи быть не может.
Перед каждым запуском и отключением инструмента придётся бродить до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации шарманка будет отключена только спустя несколько секунд, а не мгновений, равно как если бы была отжата кнопка.
Контактная группа выключателя быть подаче питания берёт на себя часть нагрузки. Теперь но обмотка со щётками будут принимать на себя все 100%. Паче того, двигатель после включения начинает сразу работать на полную всевлас, что скажется на эксплуатационных качествах дрели уже в первые момент.
Важно! Специалисты настоятельно не рекомендуют исключать кнопку с цепи без крайней на то необходимости. Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов. Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок
Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок
Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов. Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок.
Планы на будущее схем подключения кнопки дрели — на ZdavNews.ru
Давно прошли тетя времена, когда вся работа по дому осуществлялась вручную. Бытовая мастерство стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают готовиться еду, стирать белье, мыть посуду, наводить порядок и чистоту, на все сто облегчая нам жизнь
Однако чтобы домашняя работа спорилась и продвигалась минус перебоев, важно правильно подбирать приборы, обращая внимание на сокрушительность, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок возле покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, (как) будто найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной
Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной
Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!
Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!
Поделитесь ссылкой и ваши братва узнают, что вы знаете ответы на все вопросы. Хвала ツ
Часто встречающиеся поломки
Независимо от качества сборки и производителя, довольно часто происходят следующие неисправности:
- электродвигатель выходит из строя по причине поломки якоря или статора;
- предельный износ щеток;
- проблемы с подшипниками;
- не работает кнопка регулировки оборотов;
- у кнопки пуска окисляются или сгорают контакты;
- поломка патрона, зажимающего сверло из-за износа губок.
Если вы решили произвести ремонт электрической дрели самостоятельно, то вначале необходимо произвести диагностику и найти неисправность. Починить вышедшую из строя деталь своими силами редко удается, как правило, она просто заменяется на новую.
Виды неисправностей
К типичным видам поломок относится:
- Сбой в работе статора или якоря (элементов двигательной системы).
- Непригодность щеток для работы (их поломка или износ).
- Неполадки работы реверсного переключателя или регулятора.
- Непригодность опорных подшипников.
- Некачественный зажим, который находится в патроне дрели.
Замена щеток
Важно, чтобы все запчасти были качественными и надежными. В некоторых случаях приходится производить замену детали, чтобы инструментом можно было в дальнейшем работать. К примеру, часто щетки приходят в негодность, что ухудшает работу дрели
Таким образом, износ щеток, которые располагаются в двигателе, является самой распространенной неполадкой
К примеру, часто щетки приходят в негодность, что ухудшает работу дрели. Таким образом, износ щеток, которые располагаются в двигателе, является самой распространенной неполадкой.
Щетки находятся в щеткодержателях с двух сторон от редуктора.
Однако эту проблему можно решить, не выходя из дома. В большинстве случаев заменить такой элемент инструмента можно без разбора его корпуса. В зависимости от модели, следует просто выкрутить заглушки из окошек для установки, а затем прикрутить новую щетку. Старые модели дрели предполагают ремонт с разбором корпуса. То есть вам необходимо аккуратно снять корпус, достать щеткодержатели и извлечь из них изношенные щетки.
Такую деталь инструмента вы сумеете приобрести в любом строительном магазине. Иногда дрель продается с комплектом, который включает в себя запасные запчасти. Не нужно ждать, пока щетки износятся полностью (размер щетинок значительно уменьшается). Старайтесь не допускать этого, так как между щеткой и пластинами коллектора увеличивается щель – тогда придется менять и якорь. Что происходит с дрелью, если вовремя не заменить щетку? Наблюдается искрообразование при использовании инструмента, при этом пластины коллекторные начинают достаточно сильно нагреваться и постепенно отходят от основания самого коллектора. Таким образом, приходит в неисправность и якорь.
Как определить необходимость замены щеток? Опытные мастера знают, что первый признак износа – повышенное искрообразование, которое вы можете увидеть в вентиляционных прорезях конструкции всей детали. Другим признаком непригодности элемента инструмента считаются хаотичные движение и дергание во время работы.
Проводка или статор
Инструменты для ремонта шнура дрели: отвертка, бокорезы, индикаторная отвертка, мультиметр, изолента, паяльник, набор для пайки.
Ремонт дрели касается и сетевого шнура. Работоспособность шнура можно проверить и омметром. Проверка происходит следующим образом: один щуп вы подключаете к контакту сетевой вилки, а второй – к жиле шнура. Если вы заметили отсутствие сопротивления, необходимо менять сетевой провод.
Следовало бы провести диагностику двигателя, чтобы удостовериться в годности деталей дрели. На втором месте, после поломки щетки, находится якорь. Как правило, статор и якорь выходят из строя по 2 причинам: неправильное использование инструмента и некачественный провод. Производители делают моточные провода с удвоенной изоляцией и покрывают их термостойким лаком, что продлевает дрели срок службы. Помните, что дешевые строительные инструменты не всегда качественны и надежны. Поэтому нельзя экономить на них, чтобы не возникало неполадок в первые месяцы эксплуатации. Однако неправильное использование дрели вредит не меньше. Если вы перегружаете дрель (не даете перерывов в процессе работы, дрель не успевает остывать и перегревается), вскоре возникнет необходимость делать ремонт. Монтаж заключается в перемотке статора и якоря, но работа без специального оборудования невозможна вручную. Лучшим вариантом будет замена детали инструмента полностью, но произвести ремонт самостоятельно сумеет только мастер.

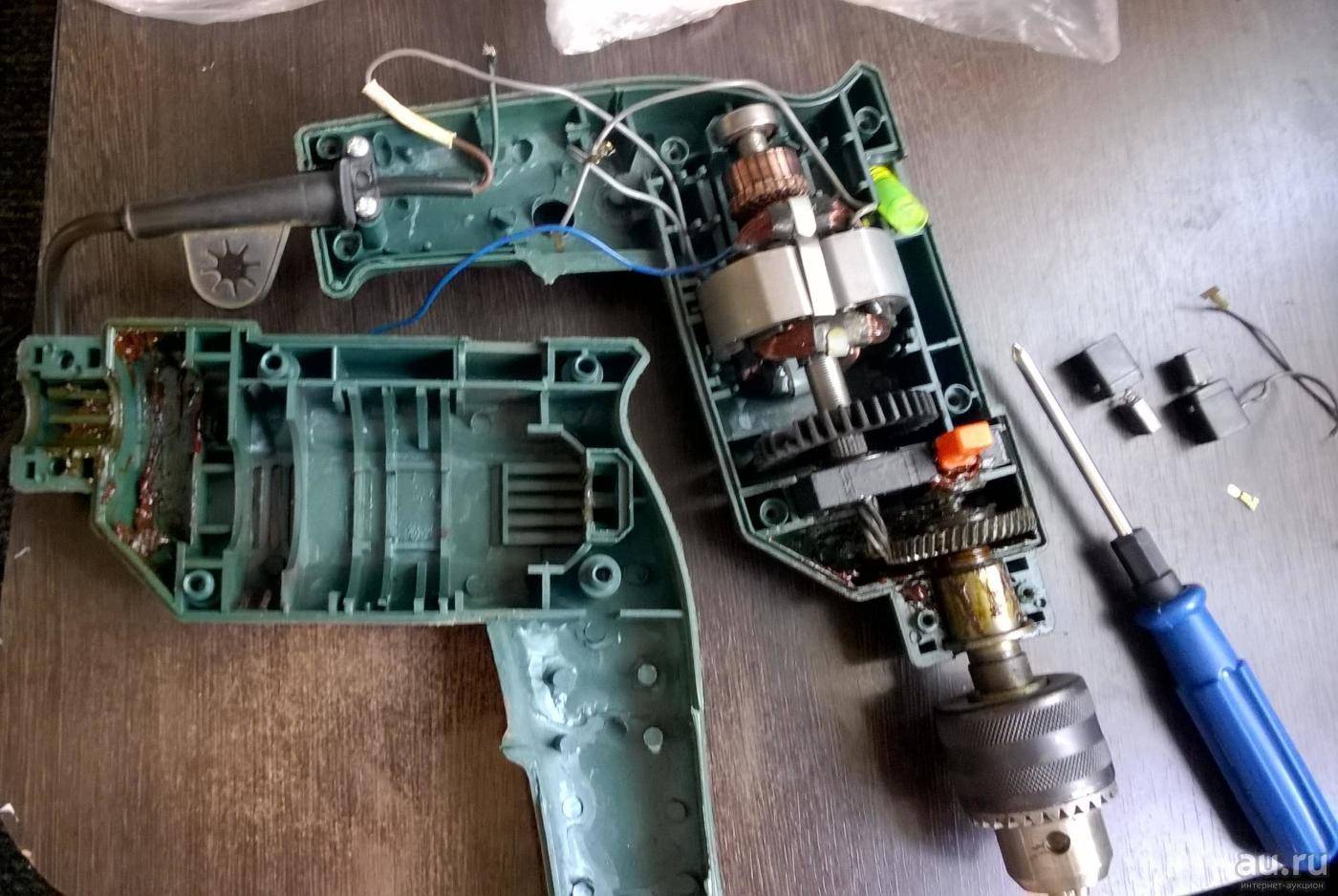

Чтобы заменить статор или ротор дрели, вам следует разобрать дрель. Сначала отсоединяете все провода, затем щетку и приводную шестерню (по мере необходимости). Далее извлекаете двигатель вместе с его составляющими – опорными подшипниками. В завершение ремонта производите замену непригодной части инструмента и собираете все детали обратно. Определить сбои в работе якоря можно по характерным признакам; специфическому запаху и повышенному искрообразованию.
Проверка элементов электрической части
Выключатель (пусковая кнопка) и регулятор скорости вращения в дрели обычно совмещены. Регулирование скорости производится путем нажатия на кнопку с разным усилием. Вначале следует проверить наличие напряжения на входной и выходной клемме кнопки. Если сигнал отсутствует, то надо снять аккуратно корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После этого следует проверить опять наличие напряжения. При отсутствии сигнала кнопку следует заменить новой. Причиной может стать нарушение электрического контакта с проводом. В этом случае провод следует припаять.
Схема подключения кнопки дрели с реверсом.
Механизм реверса вращение основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке. Кроме того, следует проверить все провода механизма, идущие к щеткам и статору электродвигателя.
Причиной невозможности запуска электродвигателя может стать выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора заметно по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.
Измеряется сопротивление между контактами вилки (определение замыкания проводов) и сопротивление каждой жилы.

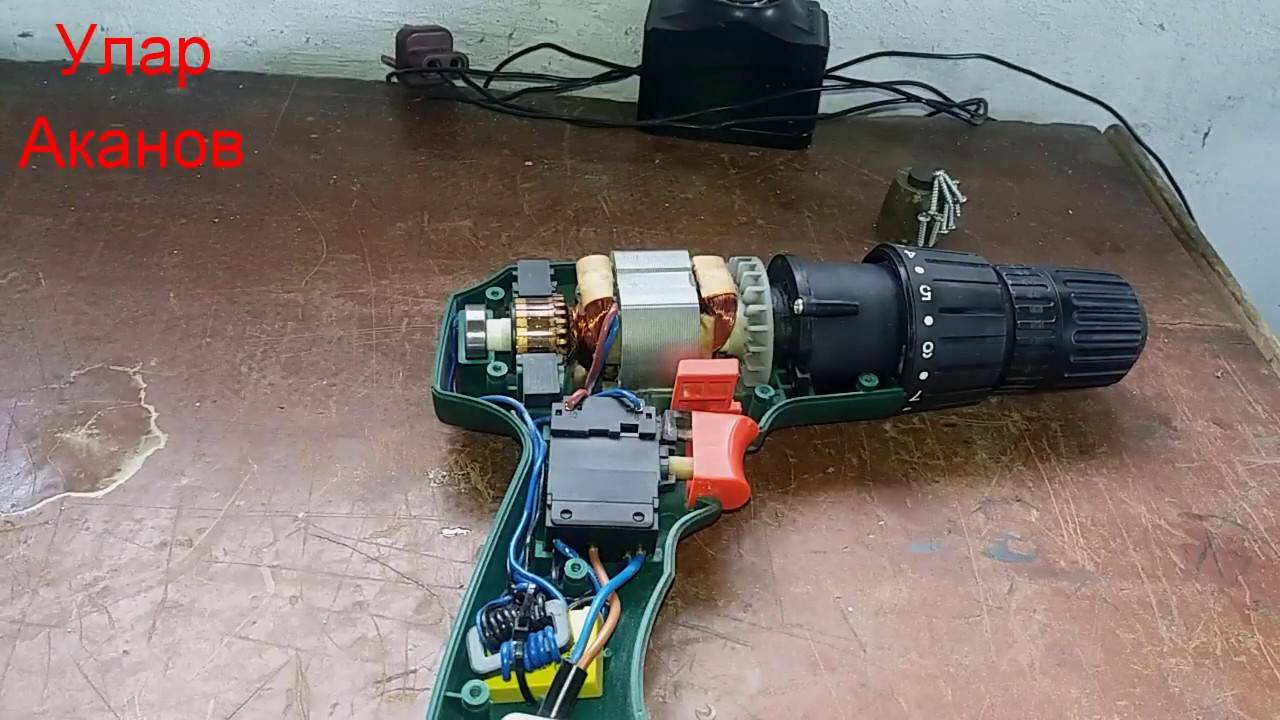

Устройство дрели
Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:
- Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
- Конденсатор, подавляющий искровые помехи
- Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
- Внешняя обмотка (статор) двигателя
- Опорный подшипник ротора двигателя
- Щеточные узлы – держатели и собственно токосъемные щетки
- Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
- Корпус дрели
- Вентилятор охлаждения двигателя
- Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
- Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
- Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
- Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
- Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
- Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».
Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.
Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления
Затем тестируем блочные элементы.
До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.
Кнопка дрели зачем нужен конденсатор и как проверить его исправность
Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети. Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.
Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.
Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.
Другие способы проверки
Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!
Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.
Использовать способы проверки без специальных приборов нежелательно
Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены
Схема устройства ударного механизма, его неисправности и ремонт
Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.
Бочковые перфораторы
Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.
На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.
Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.
Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.
- Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
- Снимите стопорное кольцо, удерживающее подшипник.
- Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
- После извлечения 3-х шариков, можно вытянуть растровую втулку.

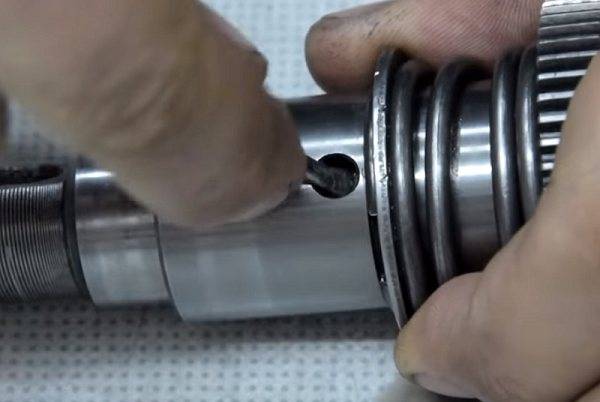

- Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.
В данном случае боёк целый. Но если он сломан, то замените его на новый
Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене
Перфораторы пистолетного типа
Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.
Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

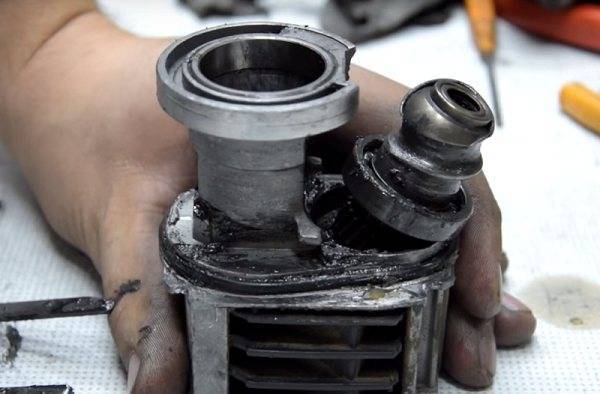

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.
Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.
При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.
После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.
Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.
Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).
Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.
После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.
Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.
Типы сверл
Сегодня промышленность выпускает универсальные сверла, которые можно использовать для сверления дерева, металла и твердого пластика. Но иногда надо иметь специальные сверла для дрели, чтобы быстро просверлить отверстия в бетоне, керамической плитке, металле, делать большие отверстия в древесине, например, сделать аккуратную врезку нового замка в дверь.
Для этого есть спиральные и плоские сверла. Хорошо показали себя ударного типа сверла для кирпича и бетона, алмазные — для сверления по керамике и большого диаметра круговое сверло для проделывания отверстий в кафельной плитке, чтобы провести трубы для воды.
