Особенности выбора двухбалочного крана

Какую технологию монтажа выбрать

Технология монтажа полностью зависит от массы и габаритов устанавливаемой техники, а также от особенностей здания или планировки помещений, цехов и складов

Также на выбор технологии монтажа влияет площадь монтажной площадки, способ и последовательность проведения работ по сборке крана.

Особенности монтажа мостовых одно- и двухбалочных кранов предусматривают три подхода к исполнению:

1. Поэлементный тип установки, подразумевающий сборку конструктивных частей не на земле, а непосредственно на рабочей площадке участка грузоподъемного механизма. Для этого все детали поднимаются к месту установки. Неудобства данной технологии монтажа очевидны, но применение ее целесообразно в случае, когда не хватает свободного пространства (некоторые элементы крана все-таки достаточно габаритны и обладают большой массой механизмов, узлов и металлоконструкций, особенно если это двухбалочный кран).

Монтаж двухбалочного крана грузоподъемностью 200 тонн

Состав поэлементной технологии сборки мостового крана выглядит следующим образом: поочередный подъем полумостов и их соединение, монтирование грузовой тележки крана, анализ  геометрических размеров конструкции в сборке, установка кабины оператора и запасовка канатов.

2. Крупноблочный тип установки. Сборка посредством данной технологии подразумевает монтаж отдельных блочных конструкций на земле – электрооборудования, узлов и механизмов крана. Затем укомплектованные и собранные узлы поднимают на площадку монтажа грузоподъемного механизма и собирают в единое целое. Благодаря данной технологи, значительно сокращается количество опасных операций по сборке на высоте, в разы ускоряется процесс установки в целом. К сожалению, технология не подходит для зданий, не располагающих достаточным количеством площади под сборку крупногабаритных конструкций.
3. Полноблочный тип установки заключается в сборке моста крана полностью в нижнем положении, то есть на земле. Готовый мост крана поднимается для установки на крановых путях. При этом у специалистов по монтажу есть выбор – осуществлять монтаж грузовой тележки вместе с мостом или раздельно.

Таким образом, очевидно, что самые перспективные и выгодные технологии установки – крупноблочная и полноблочная. В них сокращено количество операций, которые нужно осуществлять на высоте, есть возможность использования грузоподъемной техники, а также более сжатые сроки исполнения по сравнению с поэлементной технологией сборки.

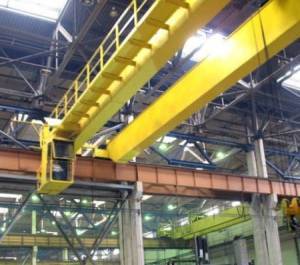

Из чего состоит кран двухбалочный?

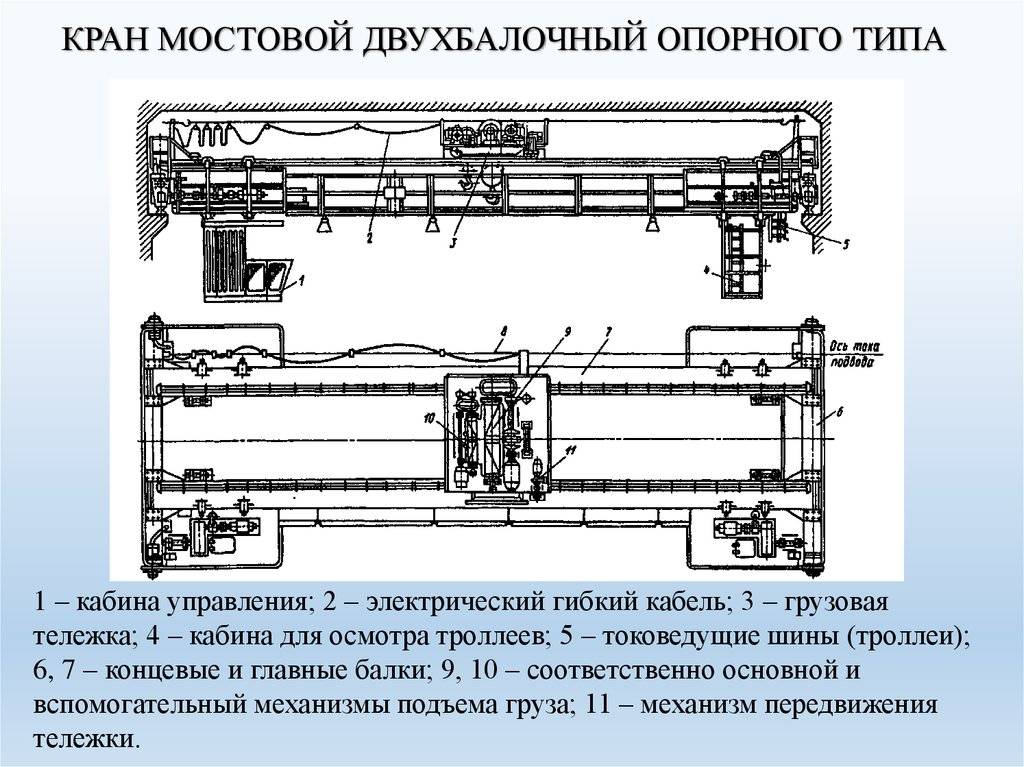

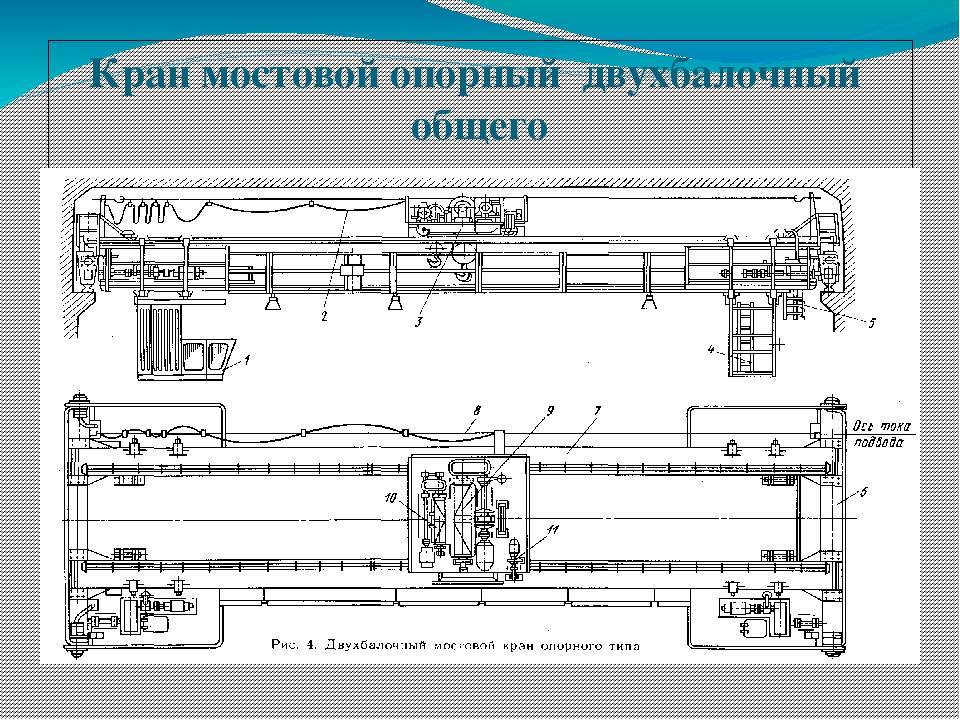

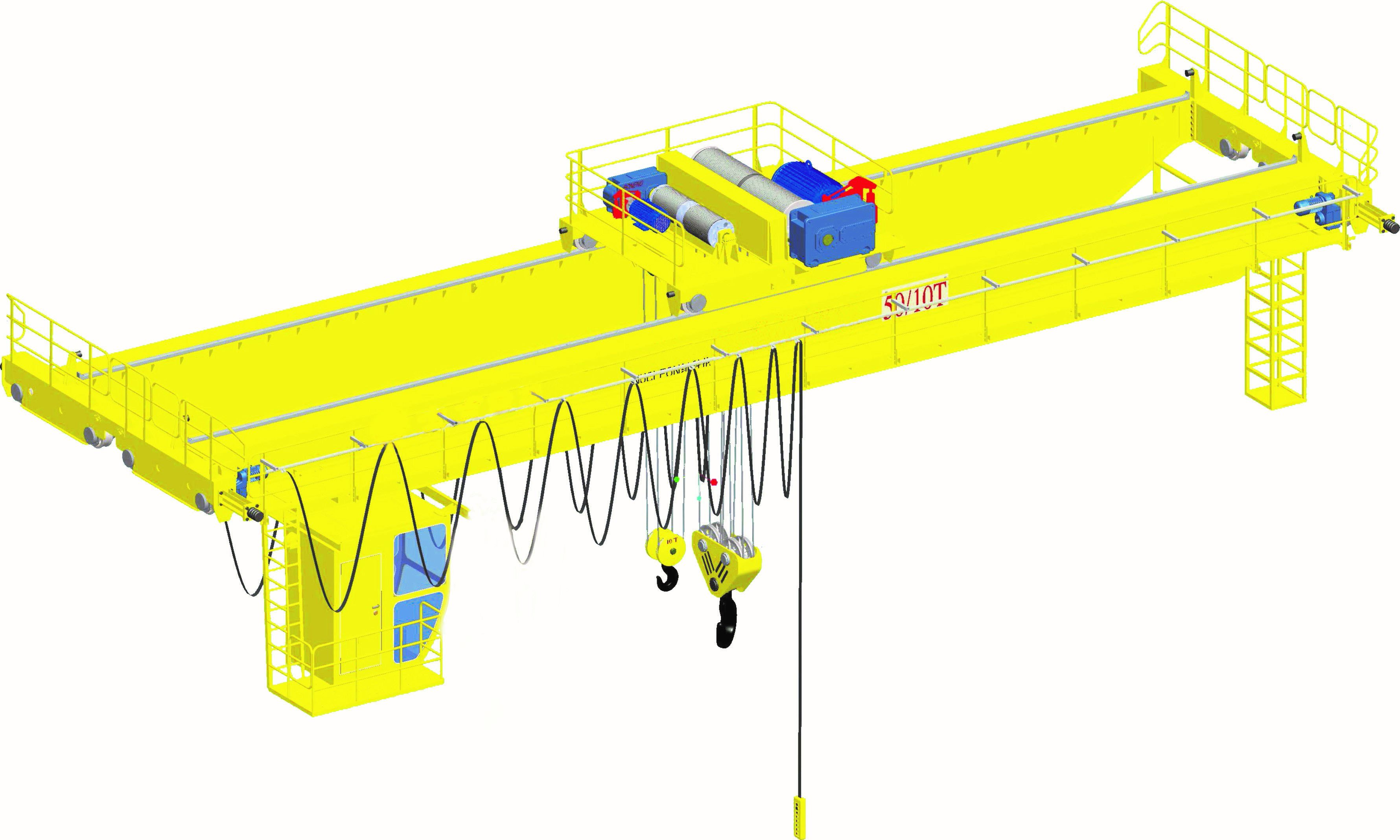

Кран мостовой опорный двухбалочный состоит из двух главных параллельных (несущих) балок, соединенных с двумя концевыми ходовыми тележками, на которых установлены рельсы (на концевых балках располагается сам пролет). Металлоконструкция передвигается с помощью роликов, колес или подшипников с электродвигателями. Таль и передвижная тележка установлены на неподвижных горизонтальных балках пролета (они представляют собой конструкцию коробчатого сечения), которые присоединены к несущим. В результате подъемное устройство обладает небольшими габаритами по высоте: оборудование данного типа в своем классе является самым оптимальным решением для эксплуатации при ограниченной высоте помещения, так как таль располагается над пролетом, благодаря чему крюк тельфера расположен максимально высоко.

Оператор-машинист может регулировать скорость подъема груза в различных направлениях, причем одновременно без резких рывков и ударов: передвижение будет плавным. Электрические металлоизделия сочетают безупречные показатели безопасности во время осуществления трудоемких операций. Такая безопасность обеспечивается за счет установки частотного преобразователя и тормоза на передвижение.

Кроме того, возможно изготовить установку с управлением при помощи радиопульта и с управлением из кабины, при этом на кран двухбалочный цена будет оптимальной.

Установка кабины позволяет обеспечить максимальный угол обзора машинистом всего помещения, в котором будет использоваться оборудование, будь то склад или производственный цех, что позволяет следить за безопасностью эксплуатации и сокращать время на выполнение операций и манипуляции с грузом.

Компания «Грузоподъем» может изготовить кран, который будет соответствовать любым нестандартным требованиям, касающимся условий эксплуатации, наличия опций, приспособлений, захватов, траверс и иных конструктивных элементов. Мы сможем рассмотреть ваши пожелания и создать конструкцию соответствующую вашему типу производственной деятельности. Цена в различных вариантах исполнения, может варьироваться в меньшую или большую сторону.

Цена на двухбалочный кран с ручным или электрическим приводом, а также сроки его изготовления, будут зависеть от запрашиваемых технических характеристик оборудования и актуальной загрузки производства. Для расчета точной стоимости необходимо заполнить Опросный лист и направить его на просчет нашим специалистам.

Если Вы хотите узнать стоимость крана мостового электрического двухбалочного, получить консультацию о его функциональных отличиях и уточнить комплектацию, Вы также можете позвонить в офисы продаж по телефонам, указанным на сайте.Цвет оборудования может отличаться от изображенного на сайте.

Наша компания имеет всю разрешительную документацию на производимое оборудование.

Дополнительные возможности двухбалочных мостовых кранов

Частотные преобразователи двухбалочных кранов обеспечивают медленное, равномерное и безопасное передвижение поднятых грузов, снижая раскачивание и вибрацию во время работы техники. Наличие системы предупреждения столкновения позволяет работать одновременно с несколькими кранами на одном пути. Еще одним преимуществом устройств этого типа является наличие дополнительного оснащения для облегченного доступа к рабочим деталям и элементам на производстве (освещению, трубопроводам, электрике, вентиляции и т. д.).

Заказать проектирование и производство двухбалочных кранов как в общепромышленном, так и специальном исполнении можно в нашей компании.

Кран-балка 5 тонн — технические характеристики и устройство

Кран-балка 5 тонн – грузотранспортный механизм мостового типа, который используется для поднятия, перевозки груза. От мостового крана оборудование отличается тем, что не требует занятости крановщика, оказывает сниженную нагрузку на несущие элементы конструкции, имеет меньшую стоимость.

Преимущества использования

По сравнению с другой подъемной техникой, у кран-балок существует несколько преимуществ. У такой техники небольшая рабочая зона. Монтаж осуществляется без применения монтажной колонны или автокрана. При необходимости замена поврежденного или изношенного двутавра производится без демонтажа концевых балок. А также существует возможность произвольного складирования и размещения технологического оборудования.

Виды и устройство

По конструктивным особенностям выделяют кран-балки двух видов:

• опорные;
• подвесные.

Они широко применяются в строительно-монтажной отрасли, складских помещениях различного профиля, на авторемонтных предприятиях. В зависимости от технических характеристик, этот тип грузоподъемного транспорта производится в разных модификациях.

Подвесная кран-балка 5 т — этот вид используется только в закрытых ангарах или цехах. Ходовые колеса транспорта движутся по фермам производственного помещения или двутаврам, закрепленным на опорах. Расстояние перемещения грузового устройства ограничивается путевыми выключателями, установленными в торцах троллейного пути. Конструкция состоит из однопролетной балки, механизма подъема, выносного управляющего пульта, ходовой каретки.

Особенность подвесной кран-балки

Опорная кран-балка — эта разновидность представляет собой конструкцию, основой которой является пролетная балка, оснащенная грузовой кареткой с необходимыми узлами. Движение осуществляется вдоль пролета по рельсам, смонтированным по всей длине помещения. Параллельно рельсовым путям проложены троллеи, по которым подается питающее напряжение на конструктивные узлы опорной кран-балки. Как и у предыдущей модели, путевые выключатели служат ограничителями передвижения.

Особенность опорной кран-балки

Основные технические параметры

Популярность кран-балки 5 т объясняется оптимальным сочетанием компактных размеров с быстротой, тоннажностью перевозимых грузов, удобством эксплуатации.

Основные технические параметры стандартной модели подвесной кран-балки 5 т:

Используемый пролет	до 25 метров
Полная длина крана	до 27,9 метра
Скорость движения	0,5 м/с
Скорость подъема	0,13 м/с
Высота подъема	до 18 метров
Масса крана	до 2,8 тонны
Длина консолей	до 1,2 метра
Мощность электрических двигателей	4х0,37 кВт

Кран-балка 5 т опорного типа в стандартной комплектации имеет следующие основные технические параметры.

Используемый пролет	до 16,5 метра
Вес крана	до 3,27 тонны
Высота подъема груза	до 6 м
Скорость подъема	0,13 м/с
Скорость движения	0,33 м/с

Кран-балка любого типа работает от источника трехфазного тока напряжением 380 B. Ее применение отличается сравнительно низким энергопотреблением. Для подвода электричества используется гибкий кабель. Современные модели функционируют в обширном диапазоне температур: от –20 до +40ºС. Устройство комплектуется дистанционным пультом управления, с которого подаются команды для перемещения узлов механизма.

Устройство кран-балки

Особенности установки

Для монтажа кран-балки предусмотрены различные технологические приемы, в зависимости от ее вида. При установке кран-балки 5 т опорной, концевые балки монтируются к подкрановым путям. На следующем этапе наверх поднимается пролетная балка механизма. В завершение производится установка опорной модели, закрепление концевых и несущих деталей оборудования.

Монтаж кран-балки

Сборка подвесного механизма начинается внизу. Предварительно осуществляется соединение несущей и концевых балок. Скомплектованное оборудование поднимается на необходимое расстояние, монтируется на подготовленных подкрановых путях. Для безопасной эксплуатации грузоподъемного средства необходимо усилить перекрытия, установить дополнительные опоры.

Чтобы выбрать требуемый типоразмер кран-балки 5 т, следует оценить имеющуюся ширину пролета помещения, необходимую минимальную и максимальную грузоподъемность. Дополнительными критериями могут быть скорость перемещения оборудования и высота поднятия груза. При необходимости работы на открытых эстакадах производится дополнительная защита электрических узлов от внешнего воздействия.

Задачи и области применения мостового двухбалочного электрического крана

Особенности конструкции мостового крана

Мостовой электрический двухбалочный кран универсален и подходит для транспортировки груза весом от 5 до 50 и более тонн. Движение крана вдоль подкрановых путей, а также крановой тележки осуществляется с помощью системы электроприводов и редукторов. Питание крана осуществляется от 3-фазного тока напряжением 380 В. Управление краном может осуществляться с подвесного пульта (с пола), при помощи радиоуправления, стационарной или передвижной кабины.

На заметку!

При радиоуправлении краном без сохранения дублирующего управления с подвесного пульта, краны до 10 т (включительно) также становятся поднадзорными и требуют регистрации.

Конструкция мостового двухбалочного крана схожа с конструкцией однобалочного. Отличительным является пролетное строение крана — их два. Механизм подъема в силу конструкции крана не подвешивается к пролетной балке, а устанавливается на специальную крановую тележку, передвигающуюся по пролетному строению по специальным рельсам. Как и сам кран, крановая тележка имеет собственные мотор-редукторы, может оснащаться частотными преобразователями и несколькими скоростями хода.

Передвижения мостового крана осуществляется по рельсам установленным на подкрановый путь.

На заметку!

Краны мостовые двухбалочные подвесные очень редко встречаются на территории СНГ, при необходимости наша компания может осуществить разработку и поставку крана такого типа.

Почему двухбалочный электрический кран стоит приобрести у нас?

Более 10 лет наша компания занимается проектированием, изготовлением и монтажом кранов любой степени сложности для разных сфер применения.

• Сертификаты и стандарты. Наша деятельность и проектные решения выполняются согласно всем принятым стандартам обеспечивающим надежность, долговечность и эффективность изготавливаемой продукции.
• Собственное производство. Благодаря производственным мощностям занимаемся полным циклом от проектирования, стендовых испытаний до постройки, сборки и монтажа крана.
• Опыт сотрудников. Наши специалисты обладают большим опытом в разработке, поставке и монтаже кранов. Они с радостью проконсультируют и найдут наиболее оптимальное решение для каждого клиента.
• Качество материалов. Для изготовления металлоконструкции нашей продукции, мы применяем только новый российский металл, а в качестве приводов, электрического оснащения и других элементов — лучшие российские или импортные комплектующие.

Надежные и долговечные мостовые электрические двухбалочные краны по выгодной цене

У нас Вы можете купить качественные мостовые двухбалочные электрические краны, которые будут лучшим решением для любого предприятия. Наши краны повысят эффективность Вашего производства и позволят сконцентрироваться на текущих задачах бизнеса.

Свяжитесь с нашими специалистами для получения детальной информации о конструкции крана, возможности размещения, чтобы купить мостовой электрический кран идеально подходящий под производство.

Общее устройство назначение мостовых кранов

Каждая модель имеет три основных узла:

• Металлоконструкцию – основу, включающую опоры и пролеты крана. При проектировании модели выбирается сечение – решетчатое либо коробчатое;
• Захватное устройство. Оно бывает автоматическое (спредер, пневматический присос, магнит), механическое (крюк);
• Подъемный механизм – лебедка, цепь или канат с закрепленным захватным устройством. Для безопасности эксплуатации, предусматриваются ограничители хода.

Любая модель крана повторяет одни и те же операции: фиксируется груз, перемещается, разгружается, затем кран возвращается в первоначальное положение.

Мостовая конструкция имеет на концах упоры – ограничители для блокировки перемещающейся тележки.

Для большей устойчивости, равномерного распределения нагрузки, балка пролета имеет большие и малые диафрагмы. Также монтируются специальные площадки, которые необходимы для ремонта и обслуживания крана.

Схемы сборки узлов обычно унифицированы для многих типов кранов.

При работе крана, по рельсам перемещается тележка, вес которой обычно составляет от 0,2 до 0,4 грузоподъемности крана.

Передвижение происходит с использованием механизма передвижения с цилиндрическими или коническими колесами. При этом центральный привод может быть сразу на оба колеса или раздельный. Механизм имеет навесной редуктор и тормоз.

Что такое кран-балка

Устройство состоит из следующих частей:

• система управления;
• концевые балки;
• несущий мост;
• тельфер (таль).

Производители предлагают потребителям разные виды механизмов, например, организациям может потребоваться поворотная кран-балка. К каждому механизму прилагается инструкция по эксплуатации. Делая выбор, необходимо учитывать технические характеристики, принцип работы оборудования. Одна мобильная система отличается от другой весом поднимаемого груза и конструкцией.

Тяжести перемещают при помощи тали, движение которой осуществляется по рельсовым путям балки. Концевые балки укомплектованы колесами. Они нужны для того, чтобы устройство могло передвигаться по подкрановым путям.

Кран-балки отличаются от мостового крана тем, что имеют облегченную комплектацию. Это однобалочное устройство, а мостовой кран бывает двухбалочным. Обе системы используют подкрановые рельсы. На предприятии можно установить 1 или несколько кранбалок в гараж для средних грузов и мостовой кран для перемещения больших грузов.

Предприятиям, работающим в разных отраслях, часто требуется кран-балка; описание моделей они могут узнать в компаниях, которые производят оборудование. Устройства имеют компактные размеры, поэтому их применяют для выполнения работ в труднодоступных местах и в узких пролетах.

Типы привода

На кран-балки устанавливают 2 вида привода: ручной и электрический.

Ручная разновидность

Этот тип пригоден для работы с грузами, которые имеют небольшой вес. Скорость движения передвижения такого рода устройств ниже, чем у тех, кто сделаны с электрическим механизмом. В них рабочий инструмент представлен червячными передвижными талями

Привод составлен из вала, который совмещен с ходовыми колесами. Трансмиссия помощью цепи соединена с тяговым колесом.

Электрический привод встречается чаще. Для перемещения грузов в нем применяются лебедка или таль, которые смонтированы на специальные тележки.

Механизм приводят в действие посредством:

• редуктора;
• колес тележки;
• электродвигателя.

Основные параметры устройства

Основной параметр, которым отличается кран-бaлка — вес поднимаемого груза. Кроме этого, выделяют следующие особенности:

• Грузоподъемность этого механизма зависит от типа его конструкции. Для опорных балок это значение составляет 1—10 тонн.
• Подвесные конструкции обладают меньшим значением, не превышающее четырех-пяти тонн.
• Скорость движения механизма может меняться.

Подвесные устройства работают несколько медлительнее. Их скорость не превосходит 0,5 метра в секунду. В описании к этому механизму также всегда обязательно указываются данные по величине пролета. У того типа устройств она бывает в пределах от 3 до 28 метров (иногда 28,5). Под пролетом полагается считать площадь (пространство), которое может устройство способно обслуживать.

Указанный параметр можно разделить на 2 категории:

• с одним пролетом (эти устройства характеризуются протяженностью от 3 до 15 метров);
• с двумя пролетами (этим устройствам соответствует значение протяженности от 7 до 12 метров).

Подвесными разновидностями кран-балок грузы могут быть подняты на высоту 6—36 метров. Для опорных разновидностей кран-бaлок это значение ниже и достигает 6—18 метров.

https://youtube.com/watch?v=T4NRjuCtnKY

Металлическая разновидность

Эти бaлки, как правило, изготавливаются в форме прямоугольной коробки посредством сварки четырех стальных листов.

Зачастую для его изготовления используются решетчатые фермы или гнутые листы. Выполняется это для того, чтобы увеличить устойчивость конструкции к изгибу под воздействием значительных весовых нагрузок.

Стенка моста, расположена в теле, является опорной. Следовательно, наружная стенка выступает в качестве вспомогательной.

Для изготовления вспомогательной стенки иногда применяется металл с вырезами. Благодаря такому решению снижается вес всей конструкции. Вырезы выполняются таким образом, чтобы несущие возможности конструкции не уменьшались.

Одно- и двухбалочные разновидности

Металлические разновидности конструкций кранов чаще всего имеют рамы с двухбалочным устройством.

Однобалочная кран-балка тоже встречается в подобного рода устройствах. Она обычно изготавливается из двутавра с треугольным или прямоугольным сечением и, как и в вышеописанном случае, изготавливается в виде фермы или листа. Внутри главных балок для усиления конструкции привариваются диафрагмы.

Они располагаются под углом 90 градусов к несущей оси балки. Их протяженность практически тождественна высоте стенок. При большой длине главных балок нередко встречались ситуации их прогиба внутрь из-за неспособности выдерживать воздействие внушительного веса перемещаемых грузов. Чтобы устранить этот недостаток, балки предварительно отгибают вверх, формируя таким образом так называемый строительный подъем.

Концевые балки по своей структуре имеют сходство с коробками прямоугольной формы. На них устанавливают буксы и ограничители перемещения кранов. В устройствах, которые эксплуатируются вне помещения, внутри концевых балок размещают дополнительно противоугонные системы. Они оберегают процесс передвижения под воздействием сильного ветра.

Эксплуатация такого рода механизмов в строительстве и прочих областях значительно упрощает выполнение многих работ. А в отдельных случаях применение их в работе — единственно возможный способ для перемещения или подъема грузов. Именно за счет этого их распространенность настолько велика.

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

На фото устройство мостового крана Далее рассмотрим устройство различных механизмов мостового крана.

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

• Приводной электродвигатель.
• Трансмиссионные валы.
• Редуктор.
• Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана Для работы с грузами более 80 т используется дополнительный редуктор или понижающая зубчатая передача. Для повышения тягового усилия применяется полиспаст, наиболее распространенной разновидностью которого является сдвоенный кратный. Благодаря ему трос наматывается равномерно на барабан с обоих концов, тем самым позволяя сбалансировать нагрузку на опоры барабана и всю пролетную часть моста.

Подкрановые пути

Назначение подкрановых путей – обеспечить равномерное распределение веса мостового крана на фундамент и перемещение крановой балки по этим путям. Для опорных однобалочных кранов с небольшой грузоподъемностью в качестве направляющих используются обычные железнодорожные рельсы. Для механизмов грузоподъемностью 20 и более тонн используют специальные крановые рельсы. Основанием для них чаще всего является стальная двутавровая балка.

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

• Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
• Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
• Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
• Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.

Обслуживание, ремонт и модернизация

Ремонт мостовых кранов требуется не часто, ведь конструкция имеет большой срок службы. Намного чаще нужно устранить мелкие неполадки, отрегулировать работу устройства. Перед началом смены машинист обязан проверить состояние крана.

Диагностика мостового крана, как и текущий ремонт, должны быть выполнены специалистами. Они занимаются следующим перечнем работ:

• техническое обслуживание;
• диагностика механического отдела;
• осмотр дополнительного оборудования;
• замена изношенных устройств;
• проверка подшипников;
• регулировка узлов.

Мелкие неполадки можно устранить на предприятии, а крупные поломки требуют разбора конструкции. Если есть необходимость, специалистами может быть выполнена модернизация устройств. Работа осуществляется в соответствии с требованиями ГОСТа.

Специалистами может быть заменена крюковая подвеска или кабельная подвеска, проверены приборы и устройства безопасности, осмотрено подвешенное оборудование.

Ремонтные работы бывают следующих видов:

• плановые;
• капитальный ремонт;
• аварийный.

Плановый выполняют с целью профилактики поломок. В ходе работы мастер выполняет диагностику неисправностей, смазывает механизмы, осуществляет регулировку узлов. Проводится техническое освидетельствование мостового крана.

Капремонт включает в себя широкий перечень работ. Он необходим кранам, срок службы которых уже истек. Аварийный ремонт нужен, когда устройство вышло из строя. Мастер определяет неисправность и устраняет ее в кратчайшие сроки.

Электрическая схема

Электрическая схема мостового крана зависит от модели устройства, но можно выделить следующие основные моменты, на которые обращают внимание:

1. Составляя схему, специалист должен учитывать варианты защиты системы от перепада напряжения.
2. Кран защищают от перегрузок. Должны быть предусмотрены механизмы экстренного торможения и остановки двигателя.

Электросхема требуется для того, чтобы выполнить ремонт электрооборудования. Она состоит из спецсимволов, которые характеризуют узлы. Прямоугольниками отображают подвижные контакты, закрашенные кружки обозначают неподвижные элементы. Развертки означают барабанные контроллеры. Их положение задают линии, идущие параллельно. Сверху их подписывают цифрами.

Монтаж и демонтаж

Монтаж подвесного крана необходим в производственных помещениях, где нужно поднимать тяжелые грузы. Когда специалисты выполняют установку конструкции, надо соблюдать технику безопасности. Монтаж должны производить рабочие, имеющие опыт такой установки. Процедура займет тем больше времени, чем более сложная конструкция. Способ установки зависит от характеристик конструкции.

При монтаже используют:

• самоходный монтажный механизм;
• монтажную мачту;
• металлические конструкции (колонны, фермы).

Монтаж состоит из следующих этапов. Нужно разложить все детали в помещении, где будет происходить установка. Собирают детали на путях. Поднимают мост.

Для монтажа любой разновидности агрегата необходимы условия:

1. Должна быть завершена установка металлических конструкций.
2. Проведены пути под конструкцией.
3. Установлено железнодорожное полотно.

Инструкция по монтажу подвесного крана. На несущей балке устанавливают электрооборудование. Потом монтируют таль. Затем крепят концевые балки к подкрановому пути. Посередине устанавливают жесткую балку, по краям монтируют подвижные балки. После этого собранную несущую балку поднимают и монтируют. Одним концом ее фиксируют на ролики опоры подвижной балки.

При этом другой ее конец устанавливают вблизи роликов кронштейна подвижной балки. Первый конец прикрепляют к роликам кронштейна на второй крайней подвижной балке. После этого соединяют отверстие на несущей балке с нишами в кронштейнах жесткой балки. Балки соединяются болтами. Сбоку приваривают соединительные пластины.

Демонтаж мостового устройства выполняется в порядке, обратном его сборке. Разборка бывает нужна при замене старого устройства новым. При демонтаже также необходимо соблюдать технику безопасности. Все работы выполняют только профессионалы.

Что такое кран балка и его применение в современном мире

Кран балка, это машина, которая предназначена для ведения работ по обеспечению погрузки, а также работ по обеспечению разгрузки. Зачастую такие машины, применяются на различных складах, также их применяют в портовых зонах. Работают такие машины на открытом пространстве. Как рабочий орган, данная машина, может использовать не только крюковую подвеску для подъема штучных грузов, но также на таких машинах используют грейферные ковши, которые открываются и закрываются по средствам системы каната и полиспастных блоков. Эти устройства — грейферы, применяются для работы по погрузке, а также разгрузки различных сыпучих материалов, таких как уголь, песок, щебень, асфальта и прочих материалов подобного рода. Современные компании, специализирующиеся на производстве промышленных мощностей, сейчас испытывают настоящий всплеск активности. Конечно, ведь их оборудование сейчас пользуется огромным спросом. Герой нашего повествования как раз из такого списка. Лидерами производства являются крупные, устоявшиеся компании, такие как ЗАО «Торговый дом «Подъемно-транспортное оборудование», для которых кран балка екатеринбург являются первостепенным направлением производства

Также данная компания выполняет их монтаж на объекте у заказчика, что также не маловажно. Рассмотрим теперь пристально само устройство этого сложного производственного элемента

Сам по себе кран балка подвесная, представляет собой машину, основная рама которого выполнена из сваренных между собой профилей уголков, швеллеров, которые вместе формируют решетчатую конструкцию

Также есть вариант с конструкцией рамы в виде балки. На ней установлена грузовая тележка, которая перемещается по установленным вдоль рамы крана рельсам. На этой грузовой тележке, устанавливается грузоподъемное оборудование (лебедка). Это оборудование имеет, как и вся машина, электрический привод. Оно состоит из электрического мотора, который передает вращающий момент, через муфту, (поверх которой устанавливается тормоз (колодочного типа)), на редуктор (цилиндрический). А от редуктора, момент передается на барабан. Передача обеспечивается через соединение двух зубчатых полумуфт редуктора и барабана

Сам по себе кран балка подвесная, представляет собой машину, основная рама которого выполнена из сваренных между собой профилей уголков, швеллеров, которые вместе формируют решетчатую конструкцию. Также есть вариант с конструкцией рамы в виде балки. На ней установлена грузовая тележка, которая перемещается по установленным вдоль рамы крана рельсам. На этой грузовой тележке, устанавливается грузоподъемное оборудование (лебедка). Это оборудование имеет, как и вся машина, электрический привод. Оно состоит из электрического мотора, который передает вращающий момент, через муфту, (поверх которой устанавливается тормоз (колодочного типа)), на редуктор (цилиндрический). А от редуктора, момент передается на барабан. Передача обеспечивается через соединение двух зубчатых полумуфт редуктора и барабана.

Барабан, обеспечивает своим вращением наматывание и сбегание с него каната. Канат стальной. На конце каната устанавливается рабочий орган, который как уже было отмечено ранее, может быть как крюковая подвеска, так и канатный грейфер, то какой у данного крана рабочий орган, определяется его назначением, или другими словами, того где он работает.

Продольное перемещение грузовой тележки по раме, обеспечивает дополнительный привод, который по средствам каната перемещает тележку. Тут стоит отметить и еще один элемент.

Способен быстро поднимать грузы высокой тяжести, не подвергая при этом риску обслуживающий персонал. Таль электрическая представляет собой грузоподъемное устройство подвесного типа с электроприводом. С его помощью осуществляется перемещение предметов по вертикали и горизонтали.

Вся рама с грузовой тележкой устанавливается на двух стойках. Эти стойки бываю, с двойной опорой либо с одинарной опорой. Также стойки, бывают жесткими и гибкими. Она может быть выполнена как из профилей, то есть может быть решетчатой, также может быть выполнена из трубчатой конструкции.

Перемещение крана обеспечивается колесами для перемещения по рельсам, которые устанавливаются в нижней части стоек крана. Каждый блок колес обеспечен индивидуальным электроприводом. Само перемещение производится по рельсам.

На раме также устанавливается кабина для работы крановщика, откуда он управляет машиной, обычно кабина располагается под рамой.

Кран работает от электричества, которое подается по высоковольтным проводам.

sprosi.com.ua
