Особенности монолитного ростверка и его применение в строительстве

Оптимальное место расположения

Для надежной и длительной службы ростверкового фундамента, минимизации деформаций конструкции и максимального его соответствия госту, необходимо грамотно выбрать место для него относительно уровня почвы. Лучше располагать сваи вертикально (иногда допустим небольшой угол наклона на неровных участках). Рациональней всего обустраивать высокие или висячие ростверки над буронабивными опорными колоннами на высоте 0,1 м над уровнем земли. Считается, что такое расположение железобетонного ростверка помогает избегать деформаций конструкции и сохранит ее монолитность на длительный срок.

Возникающие теплопотери дома из-за свободных пространств под полом решаются устройством подпольных щитков или другого дополнительного утеплителя.

Для чего необходим чертеж

Чертеж позволяет:

• определить потребность в стальных прутках для сборки;
• изготовить силовую конструкцию в соответствии с документацией.

Армирование Ленточного Фундамента

В профессионально выполненном чертеже содержатся следующие сведения:

• габариты каркаса;
• диаметр стержней;
• профиль прутков;
• шаг между проволочными перемычками;
• интервал между силовой арматурой;
• конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Свайный фундамент на жб сваях с ростверком

Ростверк — это верхняя часть свайного фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на забивных сваях, сбоку напоминая стол. Ростверк на сваях выполняется в виде балок или плит, объединяющих оголовки свай и служащих опорной конструкцией для возводимых элементов здания.

При строительстве малоэтажных домов и коттеджей в качестве основания широко используются свайные фундаменты с ростверком. В этих случаях чаще всего конструкция представляет собой монолитную ленту. Основание дома на ж/б сваях используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают железобетонные забивные сваи под ростверк. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров. При строительстве на сложном рельефе фундамент с ростверком на железобетонных сваях — единственно возможный вариант.

Виды ростверка на ж/б сваях

Ростверки свайных фундаментов классифицируют в зависимости от технологии их изготовления:

• Монолитные ростверки – бетонная лента с арматурой, соединяющая все верхние концы свай. Такой ростверк сооружается также, как и обычный ленточный фундамент, однако, в некоторых ситуациях он имеет вид не отдельных лент, а сплошной плиты. Для возведения ленточного свайного фундамента потребуется намного меньше стройматериалов и времени, чем для заливки плитного основания. Обвязка ростверком оголовков свай в этом случае происходит лишь по периметру будущего дома, а иногда (если площадь основания большая) периметр связывают дополнительной поперечной лентой. Возводить ленточный фундамент дешевле и проще, чем свайный плиточный ростверк. Отличие заливки монолитного плитного основания заключается не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, которой, помимо боковых стен, необходимо крепкое основание, способное выдержать вес всей армированной плиты. Обвязка арматуры по всем оголовкам опор не только займет много времени, но и потребует терпения. Поэтому, если это допустимо по расчетным показателям прочности, возводится свайный фундамент с ростверком ленточного типа.
• Сборные ростверки – монтируются из стандартных железобетонных балок. Набирается из нескольких готовых элементов особой конфигурации (предусмотрены замки), которые затем замоноличиваются. Отдельные элементы сборного ростверка, если предполагается изготовление монолитной ж/б конструкции, укладывают поверх специально устроенной песчаной насыпи, которую по завершении работ убирают.
• Сборно-монолитные – комбинированные ростверки.

Размеры ростверка свайного фундамента подбираются конструктивно. Ширина его обычно соответствует ширине цоколя или, если таковой не предусмотрен, ширине стены, но не менее 40 см.

Кроме того, ростверки отличаются уровнем расположения над землей:

1. Высокий ростверк на железобетонных сваях — передает нагрузку от здания через сваи на глубокие слои грунта. Свайный фундамент с высоким ростверком сооружают на сильнопучинистом грунте, поскольку при такой конструкции действие сил морозного пучения на подошву ростверка полностью исключается. Под зданием с высоким ростверком имеется хорошо продуваемое пространство. При жарком климате эту особенность можно считать преимуществом, при холодном – недостатком. Чтобы минимизировать негативное влияние сквозняков, усиливают утепление пола, а щель между ростверком и грунтом закрывают щитами.
2. Низкий ростверк на железобетонных сваях — частично сам принимает нагрузку, если он опирается на землю. Такой ростверк располагают над поверхностью земли, так чтобы между его нижней гранью и грунтом оставался зазор в 10 – 15 см. При таком исполнении приходится предпринимать меры по предотвращению осыпания грунта в траншею. Если этого не делать, пространство под ростверком со временем заполнится землей и в зимнее время ростверк оторвётся от свай.
3. Заглублённый ростверк на железобетонных сваях — располагают в траншее глубиной 30 – 40 см. При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа получаются не такими холодными.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

1. бурение скважины;
2. установка арматурных каркасов;
3. заливка бетоном;
4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

• опоры должны быть установлены во всех углах возводимого строения;
• сваи монтируются в точках пересечения стен здания;
• согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

• устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
• на опоры оказываются горизонтальные нагрузки;
• в основании установлены комбинированные или наклонные опоры;
• опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузки	Коэффициент
Дерево	1,1
Металл	1,05
Засыпка, изоляция, железобетон, стяжки	1,1
Элементы, изготавливаемые на производстве	1,2
Элементы, изготавливаемые на непосредственно на месте строительства	1,3
Оборудование, мебель, люди	1,2
Снег	1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

• Площадь опоры, м2 3,14*0,52/4 = 0,196
• Периметр, м – 2*3,14*0,5 = 3,14
• Масса ростверка, кг – 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
• Масса опор, кг – 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
• Масса здания, т – Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья по теме:

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

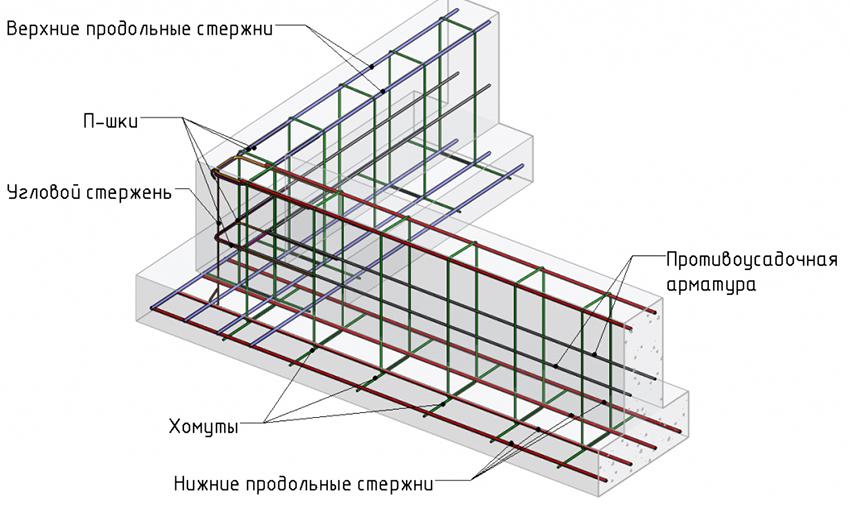

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома

Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:

Монолитный ростверк, его устройство и план работ по заливке

Как уже отмечалось, это элемент свайного фундамента. Для примера на сайте приведена схема такого фундамента на буронабивных сваях. Применяется на строительных площадках, характеризующихся плотными глинистыми твердыми грунтами, а также слабо- и среднепучинистыми грунтами.

ростверок монолитный

Создание фундамента:

1.Буровыми агрегатами бурят скважины 2.Устанавливают пространственный каркас арматуры для каждой сваи 3.Производят бетонирование свай 4.Устраивают ростверк

Этапы работ по монтажу ростверка кратко можно изложить так:

• Выставление опалубки
• Армирование ленты. Объединяется арматура свай и ростверка с целью защемления в нем свай (для совместной работы).
• Процесс укладки бетонной смеси.

Опалубка. Бывают случаи, когда перед ее монтажом выполняют срезку свай. Это делается для того, чтобы обнажить арматуру и затем отогнуть ее и приварить к арматуре ростверка. Срезку свай производят специальным оборудованием (отбойным молотком, огневыми способами или гидро-разрушителем). Далее необходимо тщательно промыть головы свай от шлака и строительной грязи. Опалубка применяется деревянная или инвентарная. До выставления опалубки может устраиваться бетонная подготовка из тощего бетона толщиной 80 мм, нанесенного на уплотненный слой щебня и гравия 100-200 мм. На сухих плотных грунтах возможно бетонирование ленты без предварительной подготовки (с песчаной подсыпкой). Деревянная опалубка сбивается из досок (например, 22х150 мм). При сборке доски должны плотно прилегать друг к другу (щели в стыках не должны превышать 2 мм). Закрепление досок целесообразнее начинать с нулевой отметки. На завершающем этапе на лицевую сторону опалубки необходимо нанести пленкообразующую смазку.

Армирование. На данном этапе не рекомендуется экономить. Не правильно рассчитанный фундамент (без достаточного количества арматуры) не выдержит нагрузок и со временем треснет. Точный расчет осуществляет специалист — конструктор. Армирование должно быть выполнено строго по проекту. Чаще всего применяют арматуру диаметром 10-12 мм для арм. пояса. В ленте укладывают 2 арм. пояса.

Заливка. Процесс заливки полностью идентичен этапам работ для ленточного фундамента. Бетонные смеси укладываются послойно. Верхний уровень смеси заливают на 50-70 мм ниже верхней границы опалубки. Марка бетона для монолитного ж/б ростверка должна быть не менее 150.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

• железобетон;
• дерево;
• металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм. утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

• При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
• Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.

Видео: устройство ростверка для деревянного дома

Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Виды ростверка по месту расположения

В зависимости от положения ленты относительно земляного полотна выделяют следующие виды ростверка:

• Высокий, его еще называют висячим;
• повышенный (незаглубленный);
• заглубленный.

Свайный фундамент, ростверк

Свайный фундамент, ростверк которого устраивается над уровнем грунта, а его нижняя плоскость возвышается на 10 и более сантиметров относительно планировочной отместки земли, называют высоким. Такое решение относится к наиболее рациональным с точки зрения стабильности работы и целостности конструкции при возникновении деформаций замерзшего или пучинистого грунта. Отсутствие требуемого зазора может стать причиной серьезного повреждения ростверка, узлов соединения вплоть до вырывания свай. Результат такого решения – наличие проветриваемого пространства под полом, а это снижение влажности в помещении, летняя прохлада в доме.

Недостаток такого фундамента состоит в отсутствии герметизации пространства между грунтом и нижней плоскостью перекрытия. Свободный доступ морозного воздуха и фактическое отсутствие неподвижной воздушной прослойки увеличивают теплопотери дома. Поэтому в условиях холодного климата пол дополнительно утепляют. Другой вариант – устройство опускающихся в зимний период щитов. Еще один негативный момент – это отсутствие полноценного подвала.

Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта. Основанием ленты служит песчаная или гравийная подушка толщиной 10-15 см, для устройства которой изымается нужный слой почвы и заменяется гравием. Таким образом получают противопучинистую подушку, предотвращающую морозное пучение грунта. Кроме того, гравийная прослойка снижает влажность находящегося под зданием грунта, способствует свободному уходу воды. Преимущество такого варианта ростверка состоит в отсутствии продуваемой полости между перекрытием и грунтом.

Как осуществляется устройство заглубленного ростверка?

Как осуществляется устройство заглубленного ростверка? Что это? Основное отличие такого варианта состоит в расположении ленты ниже уровня земли. Для этого по линии устроенных свай выкапывается неглубокая траншея, на дне которой устраивается щебеночный слой аналогично выше рассмотренному типу ростверка. Далее в траншею устанавливается опалубка-желоб, производится армирование образованного пространства и его бетонирование. Жесткая связь между сваями и телом ростверка обеспечивается посредством оголовков свай, замоноличенных в ростверке.

Ростверк

Пример расчета буронабивного свайного фундамента

До начала работ следует определить требуемое количество опорных элементов и их диаметр.

При выполнении расчетов следует учитывать тип и характеристики грунта на участке, уровень залегания грунтовых вод и глубину промерзания. Для частного дома эти показатели можно определить самостоятельно, пробурив скважину.

Минимальный диаметр буронабивных свай при длине элемента менее 3 м должен составлять 30 см.

Исходные данные для расчета:

• дом из кирпича, толщиной наружных стен 640 мм;
• внутренняя несущая стена толщиной 380 мм, длиной 8 метров;
• размер дома 7×8 метров;
• высота этажа 3 метра.

Расчет нагрузок на фундаменты выполняем с учетом удельного веса используемых при строительстве материалов и конструкций.

Таблица 2. Удельный вес основных материалов.

Материал	Масса кг/м3
Кирпич	1800
Железобетон	2400
Пиломатериал сосна	500
Металлическая черепица (кг/м2)	70

Сбор нагрузок

1. Стены:

Масса стен = 7м (длина) × 2 + 8 м(ширина) × 2 × 3(высота) × 0,64 (толщина стены) + 8 × 3 × 0,38 (внутренняя стена) × 1800 кг/м3 (плотность кирпича) × 1,2 (К – поправочный коэффициент) = 116 294,4 кг.

1. Монолитные перекрытия:

Масса перекрытий = 7 м (длина) × 8 м (ширина) × 0,12 (толщина) × 2400 (удельный вес монолитного железобетона) ×1,3 (К) = 20 966 кг.

1. Крыша двускатная деревянная:

Масса крыши = 7,5 м3 пиломатериала × 500 кг (удельный вес древесины) = 3 750 кг.

1. Кровля:

Масса кровли = 7 × 8 × 1,3 (наклон ската) ×70 кг (вес 1м2 металлочерепицы) = 5 096 кг.

1. Железобетонный ростверк:

Под кирпичные стены толщиной 64 см принимаем ростверк из монолитного армированного бетона сечением 60 см× 50 см. Длина ростверка равна длине несущих стен

Масса ростверка = 7×2+8×2 +8 × 0,6 × 0,5 × 2400 (удельный вес железобетона)×1,2(К) = 32 832 кг.

Вес дома с ростверком = 116 294 + 20 966 + 3750 + 5096 + 32 832 = 178 938 кг.

Расчет несущей способности сваи

Для устройства фундамента частного дома изготавливаем сваи диаметром 30 см, длиной 2 метра.

Площадь сечения сваи S = πR² =3.14 × 15² = 706 см2.

Для заливки свай используем бетон В12,5, прочностью 261,8 кгс/см2.

Несущая способность одной сваи =706 × 16,05 = 11 331 кг.

Необходимое количество свай = 178 938 / 11 331 = 16 штук.

Шаг свай = 38/16 = 2,37 м.

Для более точного расчета следует учитывать удельный вес всех строительных материалов и конструкций.

Конструкция ростверка

Ростверк – это верхняя часть свайного основания. Именно на него ложится вся нагрузка непосредственно от несущих стен и перекрытий, а основное его назначение – это правильный равномерный перенос нагрузки от здания на каждую опору отдельно или на их пучок.

Производятся ростверки с различных материалов, а самым надежным и долговечным считается монолитный ростверк (железобетонный, бетонный с армированием, ленточный с блоков, прочие модификации).

Такая плита всегда делается на некотором расстоянии от поверхности почвы, пространство под ними иногда открытое, а в некоторых случаях строят кирпичную кладку по периметру ростверка с целью сделать теплоизоляцию внутренней поверхности конструкции.

Типы и назначение ростверков

Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.

Виды ростверков по типу используемого материала:

• Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
• Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
• Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.

Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.

Ленточные фундаменты с ростверками

Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.

Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.

Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.

Для забора

В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.

Для свайного основания

Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.

Схемы свайного основания сооружений:

• Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
• Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
• Без ростверка – актуально для возведения небольших зданий.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Основные преимущества буронабивной технологии устройства фундаментов

Технология буронабивных фундаментов основана на принципе распределенной нагрузки между ключевыми точками возводимого строения и организации связующих элементов, которые обеспечивают единство конструкции, а также устойчивость к грунтовым изменениям.Схема с размерами устройство ленточного фундамента со сваями Основные составляющие конструктивные элементы фундамента:

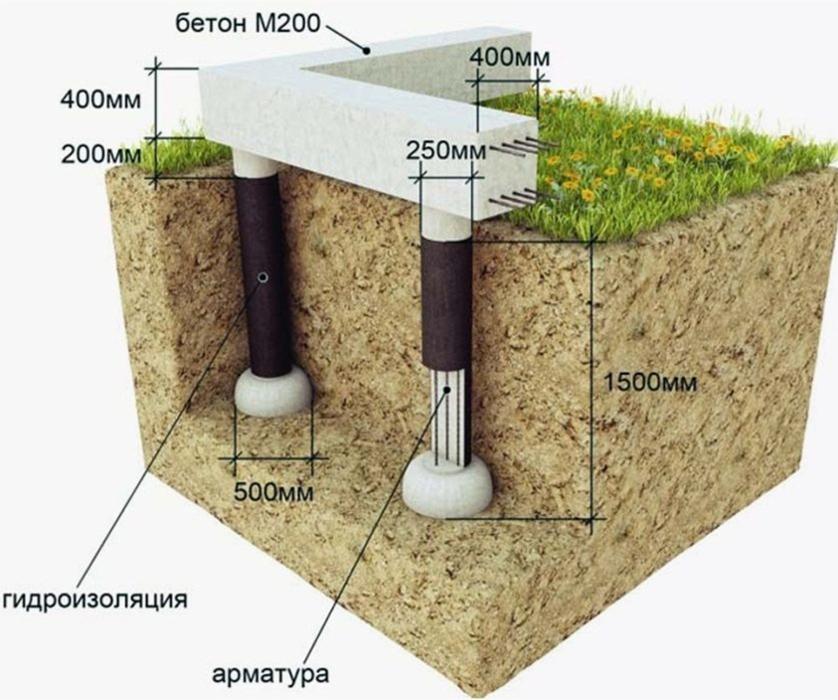

• буронабивные сваи, представляющие собой вертикальные железобетонные опоры различного способа изготовления, основание которых заглубляется на уровень ниже точки промерзания грунта в конкретной местности, и расположенные равномерно по точкам несущих нагрузок, полученных путём расчётов; Схема устройства буронабивных свай
• связующая железобетонная конструкция, которая обеспечивает горизонтальную стабильность свайного основания и устойчивость к грунтовым сезонным воздействиям, может быть выполнена в виде:
  • мелкозаглублённой ленточной связки;
  • подвешенного ростверка;
  • ростверка монолитного типа.

Можно выделить следующие преимущества применения буронабивных фундаментов.Пример заливки буронабивного основания под большое здание

1. Устройство основы здания по данной технологии может быть выполнено на любых грунтах, кроме скальных. Это обусловлено тем, что буронабивные свайные опоры располагаются ниже уровня промерзания на, так называемых, неподвижных грунтах, что исключает их вертикальное движение при сезонных грунтовых подвижках.
2. Данный способ обустройства основания является оптимальным при возведении фундамента построек на неровных участках местности, в частности, с большими перепадами по высоте. В этом случае плоскость основы выравнивается равномерно распределенными сваями, которые принимают на себя основную нагрузку, что даёт сочетания экономичности фундамента и его надёжности.
3. При устройствах основы здания буронабивного типа отпадает необходимость в проведении масштабных земляных работ. Это также экономит время, снижает трудоёмкость и сохраняет окружающий ландшафт.
4. Замена земляных работ бурением скважин под сваи позволяет проводить строительные работы по устройству фундамента под новое здание в непосредственной близости от существующих построек. При этом исключаются отрицательные механические воздействия на окружающие строения и подведённые подземные коммуникации.
5. Устройство фундаментов по буронабивной технологии может быть выполнено своими руками достаточно быстро за счёт его несложного строительства, что делает данный способ востребованным для частного строительства.

Схематическое изображение буронабивного фундаментаВсе вышеперечисленное позволяет считать технологию свайных буронабивных фундаментов оптимальным решением при строительстве оснований практически любых зданий и сооружений.
