Патрон под перфоратор — зачем он нужен
Патрон на инструменте удерживает специальные насадки. Он считается главным элементом для выполнения основной работы. Для каждого вида деятельности нужно подбирать определенный патрон. Перфоратор в отличие от дрели совершает вращательные и возвратно-поступательные (ударные) действия. Последняя функция необходима при работе с крепкими материалами: кирпичом, бетоном и железобетоном. Почти каждая модель Bosch, Hanskon, Makita, Деволт, Вихрь, Зубр, Интерскол, Штурм, Калибр выделяется универсальностью.
Перед тем, как поменять на перфораторе патрон, рекомендуется рассмотреть его конструкцию. В ранее выпускаемых инструментах сверла закреплялись специальными кулачками. В современных моделях фиксация осуществляется при помощи направляющих клиньев и стопорных шариков.
Ударный механизм
Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

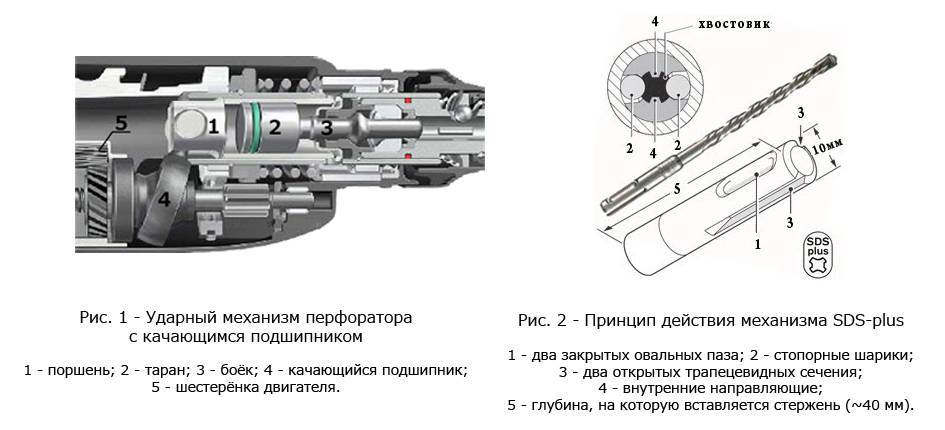

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.
Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.
Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.
Как снять патрон с перфоратора
Перед тем, как снять с перфоратора Бош 2-26 патрон, надо определить, какой тип в нем установлен. Если во время работы проворачивается сверло, зажимной элемент должен быть заменён. Способ его крепления зависит от вида. Если устройство крепится на винтовом стержне или шпинделе, его необходимо просто повернуть. Если деталь закреплена сильно, придется воспользоваться дополнительными инструментами. По головке винта бьют молотком, в результате крепкая фиксация ослабевает. С помощью отвертки выкручивают винтовой стержень. Для того чтобы вытащить элемент, закрепленный на шпинделе, его зажимают ключом и прокручивают шпиндель.

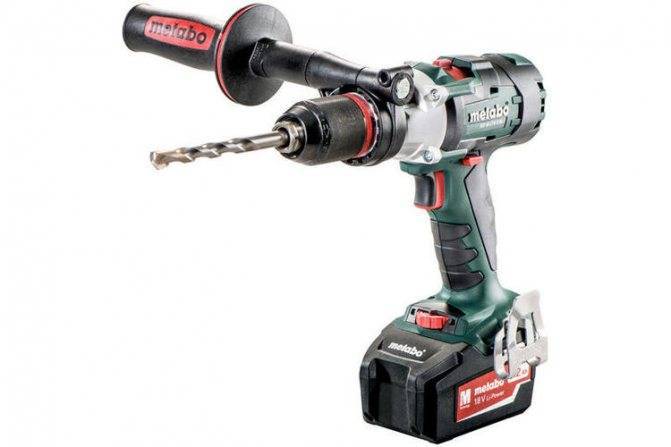

Характеристики дрелей.
Мощность
– самая важная характеристика дрели, во многом определяющая возможности инструмента, поэтому мощность часто приведена уже в названии модели. К сожалению, среди недорогих дрелей нередки случаи завышения мощности, поэтому, чтобы не разочароваться в покупке, выбирайте дрели известных производителей. Либо сразу вычитайте в уме процентов 10 от заявленной мощности.
Максимальный диаметр сверления
Для удобства выбора многие производители приводят максимальные диаметры сверления дерева, металла и бетона
Увы, пользоваться этими значениями стоит с осторожностью, поскольку о толщине материала ничего не сказано. Не обольщайтесь, увидев в характеристиках дрели мощностью 400 Вт максимальный диаметр сверления металла в 10 мм – скорее всего, под металлом производитель имел в виду фольгу
Не обольщайтесь, увидев в характеристиках дрели мощностью 400 Вт максимальный диаметр сверления металла в 10 мм – скорее всего, под металлом производитель имел в виду фольгу.
Тип патрона
. Патрон предназначен для крепления сверл и насадок. Применяется несколько видов патронов:
Быстрозажимной патрон может быть двухмуфтовым или одномуфтовым. Одномуфтовый патрон для замены сверла требует фиксации шпинделя. На разных моделях фиксация шпинделя реализуется по-разному: на некоторых он автоматически блокируется при остановке двигателя, на других для блокировки следует нажать соответствующую кнопку или сдвинуть фиксирующее кольцо. Двухмуфтовый патрон следует зажимать двумя руками.
7/16 Hex
– патрон под шестигранный хвостовик размером 7/16″, используется в дрелях фирмы Milwaukee и некоторых других производителей. Для использования стандартных сверл необходим переходник.
Максимальное число оборотов холостого хода
определяет, с какой максимальной скоростью может вращаться патрон дрели. Высокая скорость вращения (2500 – 4000 об/мин) необходима для сверления твердых материалов тонкими сверлами: твердых металлов, стекла, керамики. Железо лучше сверлить на средней скорости (500 – 1500 об/мин), в зависимости от диаметра сверла. Дерево сверлится на низкой скорости (500-1000 об/мин).
Читать также: Как подключить одинарный выключатель схема
С одной стороны, большое максимальное число оборотов увеличивает универсальность инструмента, а с другой стороны, основная масса бытовых задач не требует высокой скорости. Кроме того, максимальную мощность дрель выдает на максимальной скорости. Таким образом, 600 ваттная дрель с максимальной скоростью вращения 4500 об/мин на скорости сверления в 2000 об/мин будет слабее 600 ваттной же дрели с максимальной скоростью вращения 2000 об/мин.
Максимальное количество ударов
определяет, с какой частотой в режиме сверления с ударом патроном совершаются возвратно-поступательные движения. Вопреки распространенному мнению, частота ударов ударной дрели слабо связана с производительностью долбления, так как чем выше частота, тем меньше амплитуда движений патрона. Большое максимальное количество ударов свидетельствует о небольшом размере зубьев храповых шестерен, которые износятся быстрее, чем крупные. Исходя из этого, лучше предпочесть модель с небольшим максимальным количеством ударов – на производительность это не повлияет, зато ударный механизм прослужит дольше.
Но в продаже имеется и некоторое количество аккумуляторных дрелей-шуруповертов, оснащенных трещоткой и регулятором скорости. На максимальной скорости такой инструмент способен сверлить твердые металлы, а на минимальной – использоваться для монтажа/демонтажа. К сожалению, цена подобного инструмента довольно высока.
Наличие функции реверса
у дрели позволяет изменить направление вращения патрона. Это облегчает извлечение сверла из глубоких отверстий и позволяет освободить заклинившее сверло. Также дрель с реверсом можно использовать для вывинчивания саморезов и винтов.
Блокировка кнопки включения
позволит не опасаться случайного включения дрели. Наличие этой опции практически необходимо бытовой дрели, если в доме есть дети.
Предохранительная муфта
предотвращает рывок инструмента при заклинивании сверла или насадки. Опция важна для мощных профессиональных дрелей с большим крутящим моментом, которые в случае клина просто невозможно удержать в руках.
Читать также: Проверка igbt транзисторов мультиметром
Снятие патрона с перфоратора: ремонт, замена
Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.
В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный.
Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных.
Для замены сверла в цанговом SDS патроне потребуется только его провернуть.
Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда.
Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки.
Снятие происходит таким образом:
- нужно постучать по головке винта для ослабления фиксации;
- открутить с помощью отвертки;
- зажать патрон в ключе/тисках и прокрутить шпиндель.
Устройство патрона перфоратора
Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон.
Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели.
Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.
Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:
- быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
- ключевой: предназначается для больших сверл.
Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит.
В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.
Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.
Дополнительно перфоратор может включать компоненты в виде:
- регулятора оборотов;
- электронного реверса;
- щеточного реверса;
- системы быстрой замены;
- иммобилайзера;
- индикаторов;
- антивибрационной системы;
- фрикционной муфты.
Как разбирается патрон перфоратора
В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:
- патроны для перфоратора bosch;
- патроны для перфоратора makita;
- патроны для перфоратора интерскол.
Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:
- Отодвинуть пластиковую часть, снять резиновый уплотнитель.
- С помощью отвертки аккуратно снять фиксирующее кольцо.
- Затем фиксирующая шайба.
- За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
- За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.
Разборка патрона производится с различными целями в виде:
- ремонта;
- замены отдельных деталей;
- чистки;
- смазки.
Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.
Замена патрона на перфораторе + ()
Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:
- наворачивания патрона на дрель;
- вставки винта в гнездо;
- закручивания винта при помощи отвертки.
Как заменить патрон у дрели своими руками?
Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.
Замена конусного вида детали
Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.
Маркировка на патроне указывает тип крепления
Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод — это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.
Видео: как снять патрон с конусом у электродрели?
Замена реверсного резьбового патрона
Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:
- дюймовая (у зарубежных моделей);
- метрическая (у российских производителей).
На электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы
На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.
Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон. Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.
Видео: как снять патрон с реверсной дрели или шуруповёрта?
На остальных моделях существуют другие варианты крепления патрона на резьбе. В одних случаях патрон скручивается целиком с резьбового конца вала. В других случаях винт можно зафиксировать специальным тонким ключом с помощью узкого паза. Основная трудность заключается в том, чтобы при отворачивании стронуть патрон с места. Иногда это сделать очень нелегко. В любом случае для снятия патрона нужны: слесарный инструмент, необходимый навык и терпение.
Конструктивные особенности
Устройство патрона основано на использовании в его конструкции кулачкового или цангового механизма. Благодаря элементу на инструменте можно без труда зажимать разные по форме и диаметру насадки.
Состоит патрон из нескольких частей:
- цилиндрической формы корпус;
- вращающаяся на внешней стороне гильза;
- 3 зажимных лепестка.
Последний элемент играет очень важную роль в конструкции патрона, поэтому его изготавливают из качественной и высокопрочной стали. Все лепестки одного размера и формы, когда гильза совершает вращение, они смыкаются, фиксируя используемую насадку.
Такой механизм просто незаменим при использовании круглых сверл, поскольку не дает им провернуться внутри патрона.
Как устроен патрон перфоратора
Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:
- SDS-plus;
- SDS-max.
SDS-plus
Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.
SDS-max
SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.
Другие патроны
Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.
Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.
Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.
Как наносится удар перфоратором?
Для придания осевых перемещений рабочему органу используется два вида механизмов привода:
Ударное действие первого метода основано на взаимодействии двух катушек, образующих противоположно направленные электромагнитные поля, которые создаются в разные моменты времени и действуют на сердечник, заставляя его циклически перемещаться вперед-назад. При этом он совершает удары по торцевой площадке рабочего органа. Чаще всего в конструкциях современных перфораторов используется привод, работающий по электропневматическому методу. У него осевое перемещение рабочего органа происходит за счет нанесения прямых ударов поршня по торцу головки. При этом используется одна из двух технологий:
В обеих конструкциях поршень перемещается внутри ограниченного цилиндром воздушного пространства между наносящим ему удар молотком-толкателем и торцом рабочего органа. При этом воздух сжимается поршнем и передает энергию резким ударом. После этого поршень отскакивает, а толкатель, возвращаясь назад, быстро создает перед ним дополнительное разрежение. В зависимости от конструкции механизмов поршень с разной частотой совершает поступательно-возвратные движения и передает энергию толкателя на рабочий орган без жесткой механической связи электрического привода с исполнительным механизмом (через промежуточную воздушную среду). За счет этого приема ударное воздействие рабочего органа требует меньшего приложения мощности, чем у электродрели. Поэтому перфораторы работают эффективнее, потребляя меньше энергии в режиме долбления поверхности.
Пневматические ударные механизмы в целях безопасности обычно оснащаются функцией отключения на холостом ходу, когда рабочий орган не прижат к обрабатываемой поверхности.
Как выбрать перфоратор, перфораторы с качающим подшипником
В этих конструкциях используется передача движения толкателю поршня за счет механизма качающего «пьяного» подшипника, получающего энергию вращения от электродвигателя и преобразующего ее в осевые удары. Для этого на приводную втулку, надетую на рычаг, установлен опорный подшипник рабочего вала. Внутри внешнего и внутреннего колец обоймы установлена защитная крышка, закрывающая стальные шарики- тела качания. На валу расположена проточка, работающая как внутреннее кольцо подшипника. За счет этого технического приема рычаг совершает колебания только в осевом направлении, совершая толчки поршня.
Количество возвратно-поступательных колебаний насадки прямо пропорционально зависит от скорости вращения ротора двигателя, а на амплитуду движения влияют:
Как выбрать перфоратор, перфораторы с кривошипом
Расположение двигателя в перпендикулярной плоскости к оси движения рабочего органа позволяет применить простой кривошипно-шатунный механизм для надежной работы перфоратора. За счет кривошипа вращательное движение двигателя преобразуется в возвратно-поступательное колебание толкателя, а последний совершает периодические удары по поршню.
Как устроен патрон для дрели
Схема устройства зажимного патрона.
Первые дрели появились еще в начале 20 века и до сих пор пользуются очень большой популярностью. Но у первых перфораторов был недостаток – слабый патрон, на сегодняшний день они усовершенствованы и практически не имеют недостатков. В строительном мире существует несколько подвидов патронов для дрели.
- ключевые: насадку фиксирует специальный ключ, который помогает свести и развести пальчики патрона, однако для смены насадки необходимо потратить больше времени, чем для других видов;
- быстрозажимные патроны: фиксация насадок проводится руками, они могут быть двухмуфтовыми и одномуфтовыми.
