Выбор формы для литья
При выборе формы для отливки алюминия домашний мастер должен понимать, а для какой цели он обрабатывает алюминий. Если будущая отливка будет предназначена для использования в качестве припоя, то использовать, какие-то специальные формы, нет необходимости. Для этого можно использовать металлический лист, на котором можно остудить расплавленный металл. Но если возникает необходимость получения даже простой детали, то мастер должен определиться с типом формы для литья.
Форму можно изготовить из гипса. Для этого, гипс в жидком состоянии заливают в обработанную маслом форму. После того, как начнет застывать, в него устанавливают литейную модель. Для того, чтобы в форму можно было залить расплавленный металл необходимо сформировать литник. Для этого в форму устанавливают цилиндрическую деталь. Формы бывают разъемные и нет. Процесс изготовления разъемной формы усложняется тем, что модель будет находиться в двух полуформах. После застывания их разделяют, удаляют модель и соединяют снова. Форма готова к работе.
Для получения качественных отливок целесообразно использовать металлические формы (кокили), но изготавливать их целесообразно только в заводских условиях.
Химические свойства[]
При нормальных условиях алюминий покрыт тонкой и прочной оксидной пленкой и потому не реагирует с простыми веществами: с H2O (t°); O2, HNO3 (без нагревания)).
Al – активный металл-восстановитель.
Легко реагирует с простыми веществами:
1) с кислородом:
4Al + 3O2 = 2Al2O3
2) с галогенами:
2Al + 3Br2 = 2Al3Br3
3) с другими неметаллами реагирует при нагревании:
с серой, образуя сульфид алюминия:
2Al + 3S = Al2S3
с азотом, образуя нитрид алюминия:
2Al + N2 = 2AlN
с углеродом, образуя карбид алюминия:
4Al + 3С = Al4С3
Сульфид и карбид алюминия полностью гидролизуются:
Al2S3 + 6H2O = 2Al(OH)3 + 3H2S
Al4C3 + 12H2O = 4Al(OH)3+ 3CH4
Со сложными веществами:
4) с водой (после удаления защитной оксидной пленки, например, амальгамированием):
2Al + 6H2O = 2Al(OH)3 + 3H2
5) со щелочами (с оброзованием тетрагидроксоалюминатов и других алюминатов):
2Al + 2NaOH + 6H2O = 2Na[Al(OH)4] + 3H2
6) Легко растворяется в соляной и разбавленной серной киcлотах:
2Al + 6HCl = 2AlCl3 + 3H2
2Al + 3H2SO4(разб) = Al2(SO4)3 + 3H2
При нагревании растворяется в кислотах – окислителях, образующих растворимые соли алюминия:
2Al + 6H2SO4(конц) = Al2(SO4)3 + 3SO2 + 6H2O
Al + 6HNO3(конц) = Al(NO3)3 + 3NO2 + 3H2O
7) восстанавливает металлы из их оксидов (алюминотермия):
8Al + 3Fe3O4 = 4Al2O3 + 9Fe
2Al + Cr2O3 = Al2O3 + 2Cr
Применение[]
Файл:Aluminum Metal.jpg
Кусок алюминия и американская монетка.
Широко применяется как конструкционный материал. Основные достоинства алюминия в этом качестве — лёгкость, податливость штамповке, коррозионная стойкость (на воздухе алюминий мгновенно покрывается прочной плёнкой Al2O3, которая препятствует его дальнейшему окислению), высокая теплопроводность, неядовитость его соединений. В частности, эти свойства сделали алюминий чрезвычайно популярным при производстве кухонной посуды, алюминиевая фольга в пищевой промышленности и для упаковки.
Основной недостаток алюминия как конструкционного материала — малая прочность, поэтому его обычно сплавляют с небольшим количеством меди и магния (сплав называется дюралюминий).
Электропроводность алюминия сравнима с медью, при этом алюминий дешевле. Поэтому он широко применяется в электротехнике для изготовления проводов, их экранирования и даже в микроэлектронике при изготовлении проводников в чипах. Правда, у алюминия как электротехнического материала есть неприятное свойство — из-за прочной оксидной плёнки его тяжело паять.
- Благодаря комплексу свойств широко распространён в тепловом оборудовании.
- В производстве строительных материалов как газообразующий агент.
- Алитированием придают коррозионную и окалиностойкость стальным и другим сплавам, например клапанам поршневых ДВС, лопаткам турбин, теплообменной аппаратуре, а также заменяют цинкование.
- Сульфид алюминия используется для производства сероводорода.
- Идут исследования по разработке пенистого алюминия как особо прочного и лёгкого материала.
В качестве восстановителя
- Как компонент термита, смесей для алюмотермии
- Алюминий применяют для восстановления редких металлов из их оксидов или галогенидов.
Сплавы на основе алюминия
В качестве конструкционного материала обычно используют не чистый алюминий, а разные сплавы на его основе.
- Алюминиево-магниевые сплавы обладают высокой коррозионной стойкостью и хорошо свариваются; из них делают, например, корпуса быстроходных судов.
- Алюминиево-марганцевые сплавы во многом аналогичны алюминиево-магниевым.
- Алюминиево-медные сплавы (в частности, дюралюминий) можно подвергать термообработке, что намного повышает их прочность. К сожалению, термообработанные материалы нельзя сваривать, поэтому детали самолётов до сих пор соединяют заклёпками.
- Алюминиево-кремниевые сплавы (силумины) лучше всего подходят для литья. Из них часто отливают корпуса разных механизмов.
- Комплексные сплавы на основе алюминия: авиаль.
- Алюминий переходит в сверхпроводящее состояние при температуре 1,2 Кельвина.
Алюминий как добавка в другие сплавы
Алюминий является важным компонентом многих сплавов. Например, в алюминиевых бронзах основные компоненты — медь и алюминий. В магниевых сплавах в качестве добавки чаще всего используется алюминий. Для изготовления спиралей в электронагревательных приборов используют (наряду с другими сплавами) фехраль (Fe, Cr, Al).
Ювелирные изделия
Когда алюминий был очень дорог, из него делали разнообразные ювелирные изделия. Мода на них сразу прошла, когда появились новые технологии его получения, во много раз снизившие себестоимость. Сейчас алюминий иногда используют в производстве бижутерии.
Алюминий и его соединения в ракетной технике
Алюминий и его соединения используются в качестве высокоэффективного ракетного горючего в двухкомпонентных ракетных топливах и в качестве горючего компонента в твердых ракетных топливах. Следующие соединения алюминия представляют наибольший практический интерес как ракетное горючее:
- Алюминий: горючее в ракетных топливах. Применяется в виде порошка и суспензий в углеводородах и др.
- Гидрид алюминия.
- Боранат алюминия.
- Триметилалюминий.
- Триэтилалюминий.
- Трипропилалюминий.
Теоретические характеристики топлив, образованных гидридом алюминия с различными окислителями.
| Окислитель | Удельная тяга(Р1,сек) | Температура сгорания °С | Плотность топлива г/см3 | Прирост скорости, ΔVид,25, м/сек | Весовое содерж.горючего % |
|---|---|---|---|---|---|
| Фтор | 348,4 сек | 5009°С | 1,504 | 5328 м/сек | 25% |
| Тетрафторгидразин | 327,4 сек | 4758°С | 1,193 | 4434 м/сек | 19% |
| ClF3 | 287,7 сек | 4402°С | 1,764 | 4762 м/сек | 20% |
| ClF5 | 303,7 сек | 4604°С | 1,691 | 4922 м/сек | 20% |
| Перхлорилфторид | 293,7 сек | 3788°С | 1,589 | 4617 м/сек | 47% |
| Окись фтора | 326,5 сек | 4067°С | 1,511 | 5004 м/сек | 38,5% |
| Кислород | 310,8 сек | 4028°С | 1,312 | 4428 м/сек | 56% |
| Перекись водорода | 318,4 сек | 3561°С | 1,466 | 4806 м/сек | 52% |
| N2O4 | 300,5 сек | 3906°С | 1,467 | 4537 м/сек | 47% |
| Азотная кислота | 301,3 сек | 3720°С | 1,496 | 4595 м/сек | 49% |
Способы получения
У алюминия очень прочная химическая связь с кислородом. Из-за высокой реакционной способности восстановиться металлу из алюмосиликатов и природных оксидов сложнее, чем другим подобным веществам. На это также влияет температура плавления его руд — корунды и бокситы.
Невозможно восстановить элемент путем обжига оксида с углеродом, что помогает при работе с железом. У алюминия слишком близкое взаимодействие с кислородом, у углерода этот показатель гораздо ниже. Получение металла возможно методом неполного восстановления, в ходе которого выделяется промежуточный продукт — карбид алюминия. Затем он разлагается при температуре 1900−2000 градусов, образуя природное вещество.
Для производства 1 т чернового алюминия необходимо 35 кг его фторида, 65 кг криолита, 600 кг графитовых анодных электродов, 1920 кг глинозема и 61 ГДж электрической энергии. Получить металл в лабораторных условиях можно с помощью метода, найденного Фридрихом Велером. Необходимо восстановить вещество калием его безводного хлорида. Реакция протекает без участия кислорода при нагревании.
Свойства
Физические свойства алюминия позволяют легко вытягивать заготовки этого металла в проволоку и прокатывать в тонкие листы. Этот металл не является прочным, для повышения данного показателя при выплавке его легируют различными добавками: медью, кремнием, магнием, марганцем, цинком
Для промышленного назначения важно еще одно физическое свойство вещества алюминия – это его способность быстро окисляться на воздухе. Поверхность изделия из алюминия в естественных условиях обычно покрыта тонкой оксидной пленкой, которая эффективно защищает металл и препятствует его коррозии
При уничтожении этой пленки серебристый металл быстро окисляется, при этом его температура заметно повышается
При уничтожении этой пленки серебристый металл быстро окисляется, при этом его температура заметно повышается.
ЗАПАСЫ И ДОБЫЧА
Кусочки алюминия
По распространённости в земной коре Земли занимает 1-е место среди металлов и 3-е место среди элементов, уступая только кислороду и кремнию. Массовая концентрация алюминия в земной коре, по данным различных исследователей, оценивается от 7,45 до 8,14%.
Современный метод получения, процесс Холла—Эру был разработан независимо американцем Чарльзом Холлом и французом Полем Эру в 1886 году. Он заключается в растворении оксида алюминия Al2O3 в расплаве криолита Na3AlF6 с последующим электролизом с использованием расходуемых коксовых или графитовых анодных электродов. Такой метод получения требует очень больших затрат электроэнергии, и поэтому получил промышленное применение только в XX веке.
Физические и химические свойства
Основные физические свойства алюминия заключаются в высокой теплопроводности, практически в два раза больше чем сталь. Кроме того он имеет плотность в три раза меньше, чем у железа и цинка. И ко всему этому стоит добавить высокую прочность материала. Алюминий реагирует с такими веществами: медь, магний, кремний и другие.
Химические свойства алюминия:
- Образование соединений ионного и ковалентного вида;
- Высокая энергия ионизации;
- Высокая плотность заряда наряду с катионами других подобных материалов;
- Слабая подверженность коррозии;
- Реакция с кислородом, галогенами, неметаллами, фтором, серой, азотом, углеродом, водой.
ПРОИСХОЖДЕНИЕ

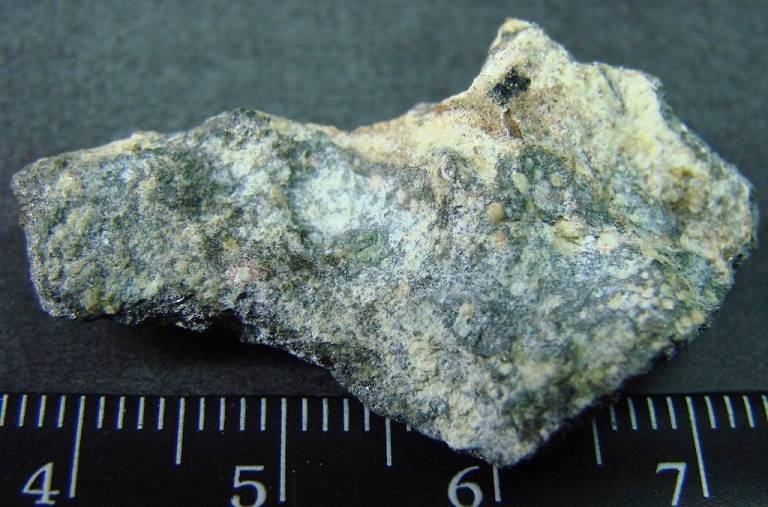

Аллюминий, агрегированный с коркой байерита на поверхности. Узбекистан, Навойская область, Учкудук
Вследствие высокой химической активности он не встречается в чистом виде, а лишь в составе различных соединений. Так, например, известно множество руд, минералов, горных пород, в состав которых входит алюминий. Однако добывается он только из бокситов, содержание которых в природе не слишком велико. Самые распространенные вещества, содержащие рассматриваемый металл: полевые шпаты; бокситы; граниты; кремнезем; алюмосиликаты; базальты и прочие. В небольшом количестве алюминий обязательно входит в состав клеток живых организмов. Некоторые виды плаунов и морских обитателей способны накапливать этот элемент внутри своего организма в течение жизни.
Физические свойства[править]
Физические свойства алюминия
Алюминий — серебристо-белый легкий металл, хороший проводник тепла и электричества, пластичен, легко поддается механической обработке.
Кристаллическая структура и атомный радиусправить
Алюминий имеет кубическую гранецентрированную кристаллическую решетку (пространственная группа Fm3m). Ближайшее расстояние между двумя атомами составляет 2,863Å. Период кристаллической решетки алюминия a = 4,0414 Å при комнатной температуре. Кристаллическая решетка стабильна при температурах от 4К и до температуры плавления 933К. Параметр решетки очень слабо меняется от наличия примесей.
Атомный радиус алюминия определяется как половина расстояния между ближайшими атомами-соседями в кристаллической структуре и равен 1,43Å. В кристаллической структуре алюминия металлическая связь.
Плотностьправить
Теоретическая плотность алюминия рассчитана по параметрам его кристаллической решетки составляет 2,69872 г / см³. Экспериментальные данные плотности для поликристаллического алюминия 99,996 % чистоты составляют 2,6989 (20 °C) г / см, а для монокристаллов — на 0,34 % выше.
Так, плотность расплавленного алюминия чистотой 99,996 % на 6,6 % меньше, чем у твердого металла, и при температуре 973 К составляет 2357 кг / м³ и почти линейно снижается до 2304 кг / м³ при температуре 1173 К.
Термическое расширениеправить
Коэффициент термического расширения α отожженного алюминия чистотой 99,99 % при температуре 293 К составляет 23 · 10−6 и практически линейно возрастает до 37,3 · 10−6 К−1 при температуре 900 К.
Теплопроводность
Теплопроводность полностью отожженного алюминия в твердом состоянии снижается с ростом температуры от 2,37 (298 К) до 2,08 Вт · см−1 · К−1 (933,5 К) и при температурах выше 100 К она малочувствительна к чистоте металла.
При нагревании алюминия и переходе его из твердого состояния в жидкое у него резко уменьшается теплопроводность: с 2,08 до 0,907 Вт · см−1 · К−1, а дальше с ростом температуры она увеличивается и при температуре 1000 ° C составляет уже 1, 01 Вт · см−1 · К−1.
Электропроводностьправить
Удельное сопротивление алюминия высокой чистоты (99,99 %) при температуре 20 °C составляет 2,6548 · 10−8. Проводимость алюминия сильно зависит от его чистоты, причем влияние различных примесей зависит не только от концентрации этой примеси, но и от того она находится в твердом растворе или вне его. Наиболее сильно повышают сопротивление алюминия примеси хрома, лития, марганца, магния, титана и ванадия. Удельное сопротивление ρ (мкОм · м) отожженной алюминиевой проволоки в зависимости от содержания примесей (%) можно приблизительно определить по следующей формуле:
ρ = 0,0264 + 0,007Si + 0,0007Fe + 0,04 (Ti + V + Cr + Mn)
При температуре 1,175 ± 0,001 К алюминий переходит в сверхпроводящее состояние.
Удельное сопротивление алюминия при переходе из твердого состояния в жидкое скачком возрастает с 11 до 24 мкОм · см.
Плавление и кристаллизацияправить
Температура плавления алюминия очень чувствительна к чистоте металла и для высокочистого алюминия (99,996 %) составляет 933,4 К (660,3 °C), а температура начала кристаллизации алюминия по Шкале температур Кельвина (1968 г.) считается равной 660,37 °C и используется на протяжении десятков лет для калибровки термопар. Повышение внешнего давления увеличивает температуру плавления алюминия, и она достигает 700 °C при давлении около 100 МПа.
Температура кипения алюминия составляет примерно 2452 ° C, скрытая теплота плавления чистого алюминия — 397 Дж · ч−1, а скрытая теплота испарения 9462 Дж · ч−1.
Удельная теплоемкость Ср алюминия при 0 °C составляет 0,90 Дж · ч−1 · К−1, с увеличением температуры вони растет и определяется уравнением:
Ср = С0 + bT,
где С — теплоемкость при температуре 0 °C; b = 2,96 · 10−3; T — температура (в К).
Поверхностное натяжениеправить
Поверхностное натяжение σ имеет максимальное значение при температуре плавления и с ростом температуры он снижается:
σ = 868 — 0,152 (t — tп),
где σ — поверхностное натяжение, Н / м; t — температура, ° C; tп — температура плавления алюминия, °C.
Вязкостьправить
Вязкость алюминия при температуре плавления составляет 0,012 Па · с и увеличивается при наличии даже небольшого содержания твердых включений, например, оксида алюминия и нерастворимых примесей. С ростом температуры вязкость снижается. Легирующие добавки Ti, Fe, Cu увеличивают, а Si и Mg снижают вязкость сплава.
Физические и химические свойства
Серебристый металл быстро окисляется на воздухе, поэтому покрывается оксидной пленкой через некоторое время. От длительного воздействия концентрированной кислотой происходит то же самое. Уникальность алюминия — прочность, мягкость и легкость, эти качества редко встречаются вместе. Пластичность, высокая температура плавления позволяют делать из него тонкую фольгу или добавлять для создания проволоки.
Активный амфотерный металл обладает оксидной пленкой, от которой и зависит прочность. При ее разрушении алюминий выполнит функции восстановителя. В раздробленном виде начнется взаимодействие с кислородом.
Минералы, месторождения…а самородный алюминий?
Запасы алюминия в природе огромны. Среди металлов он держит первое место по распространенности. Но «общительность», активность элемента привела к тому, что в чистом виде металл практически отсутствует.
Производство алюминия в миллионах тонн.
Минералов, содержащих алюминий, много:
- бокситы;
- глиноземы;
- полевые шпаты;
- нефелины;
- корунды.
Так что добыча алюминиевого сырья не составляет большого труда.
Если все запасы на Земле истощатся (что сомнительно), то алюминий можно добывать из морской воды. Там его содержание составляет 0,01 мг/л.
Кто захочет увидеть самородный алюминий, тому придется опускаться в жерла вулканов.
Происхождением такой металл из самых глубин нашей планеты.
Алюминий как простое вещество: физические свойства
Если говорить об алюминии, как о простом веществе, то он представляет собой серебристо-белый блестящий металл. На воздухе быстро окисляется и покрывается плотной оксидной пленкой. Тоже самое происходит и при действии концентрированных кислот.
Наличие подобной особенности делает изделия из этого металла устойчивыми к коррозии, что, естественно, очень удобно для людей. Поэтому и находит такое широкое применение в строительстве именно алюминий. Свойства вещества также еще интересны тем, что данный металл очень легкий, при этом прочный и мягкий. Сочетание таких характеристик доступно далеко не каждому веществу.
Можно выделить несколько основных физических свойств, которые характерны для алюминия.
- Высокая степень ковкости и пластичности. Из данного металла изготовляют легкую, прочную и очень тонкую фольгу, его же прокатывают в проволоку.
- Температура плавления – 660 0 С.
- Температура кипения – 2450 0 С.
- Плотность – 2,7 г/см 3 .
- Кристаллическая решетка объемная гранецентрированная, металлическая.
- Тип связи – металлическая.
Физические и химические свойства алюминия определяют области его применения и использования. Если говорить о бытовых сторонах, то большую роль играют именно уже рассмотренные нами выше характеристики. Как легкий, прочный и антикоррозионный металл, алюминий применяется в самолето- и кораблестроении
Поэтому эти свойства очень важно знать
Свойства атома алюминия:
| 200 | Свойства атома | |
| 201 | Атомная масса (молярная масса) | 26,9815386(8) а.е.м. (г/моль) |
| 202 | Электронная конфигурация | 1s2 2s2 2p6 3s2 3p1 |
| 203 | Электронная оболочка | K2 L8 M3 N0 O0 P0 Q0 R0 |
| 204 | Радиус атома (вычисленный) | 118 пм |
| 205 | Эмпирический радиус атома* | 125 пм |
| 206 | Ковалентный радиус* | 121 пм |
| 207 | Радиус иона (кристаллический) | Al3+ 53 (4) пм, 67,5 (6) пм (в скобках указано координационное число – характеристика, которая определяет число ближайших частиц (ионов или атомов) в молекуле или кристалле) |
| 208 | Радиус Ван-дер-Ваальса | 184 пм |
| 209 | Электроны, Протоны, Нейтроны | 13 электронов, 13 протонов, 14 нейтронов |
| 210 | Семейство (блок) | элемент p-семейства |
| 211 | Период в периодической таблице | 3 |
| 212 | Группа в периодической таблице | 13-ая группа (по старой классификации – главная подгруппа 3-ей группы) |
| 213 | Эмиссионный спектр излучения |  |
Соли алюминия
Нитрат и сульфат алюминия
Нитрат алюминия при нагревании разлагается на оксид алюминия, оксид азота (IV) и кислород:
4Al(NO3)3 → 2Al2O3 + 12NO2 + 3O2
Сульфат алюминия при сильном нагревании разлагается аналогично — на оксид алюминия, сернистый газ и кислород:
2Al2(SO4)3 → 2Al2O3 + 6SO2 + 3O2
Комплексные соли алюминия
Для описания свойств комплексных солей алюминия — гидроксоалюминатов, удобно использоваться следующий прием: мысленно разбейте тетрагидроксоалюминат на две отдельные молекулы — гидроксид алюминия и гидроксид щелочного металла.
Например, тетрагидроксоалюминат натрия разбиваем на гидроксид алюминия и гидроксид натрия:
Na разбиваем на NaOH и Al(OH)3
Свойства всего комплекса можно определять, как свойства этих отдельных соединений.
Таким образом, гидроксокомплексы алюминия реагируют скислотными оксидами.
Например, гидроксокомплекс разрушается под действием избытка углекислого газа. При этом с СО2 реагирует NaOH с образованием кислой соли (при избытке СО2), а амфотерный гидроксид алюминия не реагирует с углекислым газом, следовательно, просто выпадает в осадок:
Na + CO2 → Al(OH)3↓ + NaHCO3
Аналогично тетрагидроксоалюминат калия реагирует с углекислым газом:
K + CO2 → Al(OH)3 + KHCO3
По такому же принципу тетрагидроксоалюминаты реагирует с сернистым газом SO2:
Na + SO2 → Al(OH)3↓ + NaHSO3
K + SO2 → Al(OH)3 + KHSO3
А вот под действиемизбытка сильной кислотыосадок не выпадает, т.к. амфотерный гидроксид алюминия реагирует с сильными кислотами.
Например, с соляной кислотой:
Na + 4HCl(избыток) → NaCl + AlCl3 + 4H2O
Правда, под действием небольшого количества (недостатка) сильной кислотыосадок все-таки выпадет, для растворения гидроксида алюминия кислоты не будет хватать:
Na + НCl(недостаток) → Al(OH)3↓ + NaCl + H2O
Аналогично с недостатком азотной кислоты выпадает гидроксид алюминия:
Na + HNO3(недостаток) → Al(OH)3↓ + NaNO3 + H2O
Комплекс разрушается при взаимодействии схлорной водой(водным раствором хлора) Cl2:
2Na + Cl2 → 2Al(OH)3↓ + NaCl + NaClO + H2O
При этом хлор диспропорционирует.
Также комплекс может прореагировать с избытком хлорида алюминия. При этом выпадает осадок гидроксида алюминия:
AlCl3 + 3Na → 4Al(OH)3↓ + 3NaCl
Если выпарить воду из раствора комплексной соли и нагреть образующееся вещество, то останется обычная соль-алюминат:
K → KAlO2 + 2H2O
Гидролиз солей алюминия
Растворимые соли алюминия и сильных кислот гидролизуются по катиону. Гидролиз протекает ступенчато и обратимо, т.е. чуть-чуть:
I ступень: Al3+ + H2O = AlOH2+ + H+
II ступень: AlOH2+ + H2O = Al(OH)2+ + H+
III ступень: Al(OH)2+ + H2O = Al(OH)3 + H+
Однако сульфиды, сульфиты, карбонаты алюминия и их кислыесоли гидролизуются необратимо, полностью, т.е. в водном растворе не существуют, а разлагаются водой:
Al2(SO4)3 + 6NaHSO3 → 2Al(OH)3 + 6SO2 + 3Na2SO4
Более подробно про гидролиз можно прочитать в соответствующей статье.
Алюминаты
Соли, в которых алюминий является кислотным остатком (алюминаты) — образуются из оксида алюминия при сплавлении с щелочами и основными оксидами:
Al2O3 + Na2O → 2NaAlO2
Для понимания свойств алюминатов их также очень удобно разбить на два отдельных вещества.
Например, алюминат натрия мы разделим мысленно на два вещества: оксид алюминия и оксид натрия.
NaAlO2 разбиваем на Na2O и Al2O3
Тогда нам станет очевидно, что алюминаты реагируют скислотами с образованием солей алюминия:
KAlO2 + 4HCl → KCl + AlCl3 + 2H2O
NaAlO2 + 4HCl → AlCl3 + NaCl + 2H2O
NaAlO2 + 4HNO3 → Al(NO3)3 + NaNO3 + 2H2O
2NaAlO2 + 4H2SO4 → Al2(SO4)3 + Na2SO4 + 4H2O
Под действием избытка воды алюминаты переходят в комплексные соли:
KAlO2 + H2O = K
NaAlO2 + 2H2O = Na
Бинарные соединения
Сульфид алюминия под действием азотной кислоты окисляется до сульфата:
Al2 S3 + 8HNO3 → Al2(SO4)3 + 8NO2 + 4H2O
либо до серной кислоты (под действием горячей концентрированной кислоты):
Al2 S3 + 30HNO3(конц. гор.) → 2Al(NO3)3 + 24NO2 + 3H2SO4 + 12H2O
Сульфид алюминия разлагается водой:
Карбид алюминия также разлагается водой при нагревании на гидроксид алюминия и метан:
Al4C3 + 12H2O → 4Al(OH)3 + 3CH4
Нитрид алюминия разлагается под действием минеральных кислот на соли алюминия и аммония:
AlN + 4HCl → AlCl3 + NH4Cl
Также нитрид алюминия разлагается под действием воды:
AlN + 3H2O → Al(OH)3↓ + NH3
