Как Делать Демонтаж?
Теперь, когда вы понимаете, что значит паять, вам нужно знать, как это делать. Зачем нужно уметь распаивать? Поскольку после череды ошибок, поверхность на которой вы работаете выглядит неровной и демонтаж – это идеальный вариант, чтобы исправить все недочеты пайки. Любой процесс распайки подразумевает использование тепла для удаления компонентов.
Причиной, которая кроется за распайкой может быть желание улучшить текущую цепь, удалить детали, заменить неисправный компонент или извлечь компонент для дальнейшего использования. К счастью, научиться этому достаточно легко и можно использовать различные техники: нагрев паяльником, распайка оплетки, отсос припоя, тепловой пистолет и сжатый воздух. Однако, на данный момент мы сконцентрируемся на том, как провести распайку с помощью оловоотсоса.
Итак, как сделать это с помощью отсоса для припоя? Однако, прежде всего, нужно определиться с методом распайки, и, если что подобрать оплетку. В большинстве случаев из-за стоимости требуемых материалов использование паяльной оплетки для удаления припоя может быть единственным вариантом.
Первый шаг – нагревание.
Убедитесь, что на паяльном соединении нет частиц, таких, как например клей, потому что это может привести к повреждению паяльника. Для нагревания вам понадобится демонтажная оплетка и паяльник. Когда будете готовы, прижмите кончик паяльника к свинцу на плате.
Оплетка для распайки бывает разной ширины и стоимости, но ее нельзя использовать повторно. Отмотайте несколько сантиметров оплетки из упаковки и разместите ее непосредственно на месте соединения, которое нужно распаять. Затем прижмите оплетку к соединению с помощью паяльника и держите несколько секунд, пока не почувствуете или увидите, что паяное соединение разжижается.
В процессе нагрева убедитесь, что печатная плата закреплена и не двигается, поскольку это может привести к ошибкам.
Второй важный шаг – удаление.
Это нужно делать очень внимательно. Можно использовать плоскогубцы для извлечения компонентов, пока припой еще в расплавленном состоянии.
Преимущество заключается в том, что компоненты можно устанавливать снова. Минус же заключается в том, что, если на какое-то время положить паяльник на плату, она может повредиться.
Процесс распайки с применением для оловоотсоса точно такой же, поскольку цель не меняется. Лучше быть осведомленным об обоих методах, поскольку в разных ситуациях один может быть полезнее другого. Чтобы убрать расплавленный припой с помощью оловоотсоса, поднесите его к припою и нажмите на кнопку.
Нажимая кнопку, вы создаете вакуум, который поглощает припой. В зависимости от того, какой объём работы вы выполняете, вам можете понадобиться повторить процесс несколько раз.
Если вы хотите использовать оба метода для удаления припоя, вы можете убрать его с помощью оловоотсоса, а затем скруглить его с помощью фитиля или оплетки. В двух словах, распайка заключается в нагреве спаянных соединений и выполнении последующих необходимых действий.
Виды оловоотсосов и их цена
Вакуумное отсасывание сварного шва может быть механическим или электрическим.
Первый вариант — это, грубо говоря, большой шприц, конструкция которого была описана выше.
он предназначен для удаления предварительно расплавленного припоя.
Поршень инструмента взведен вручную, и во внутренней камере корпуса создается разрежение за счет установки упора в исходное положение и выталкивания поршня с помощью пружины.
Такое устройство часто стоит от 100 до 400 рублей, однако есть модели намного дороже, например, японского производства.
В зависимости от материала корпуса механический демонтажный насос бывает:

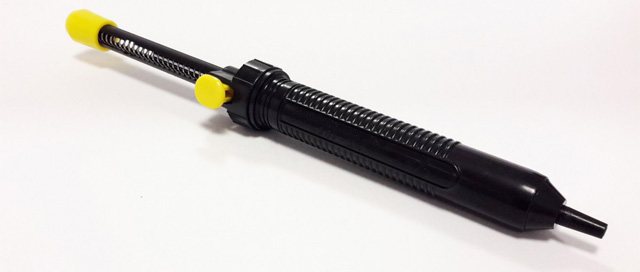

Пластиковый
Обычно он изготавливается из термостойкого ударопрочного пластика, например полимера АБС.
Из металлических деталей здесь только шток поршня и пружина.

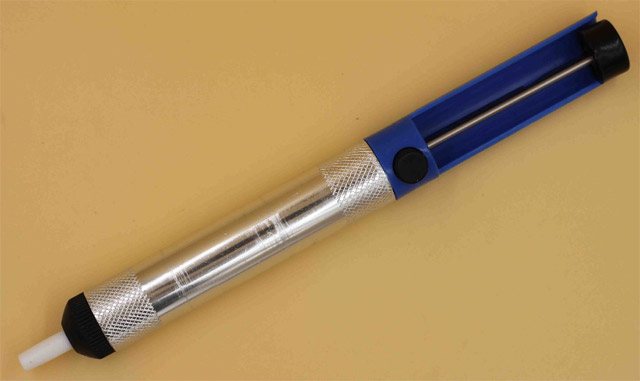

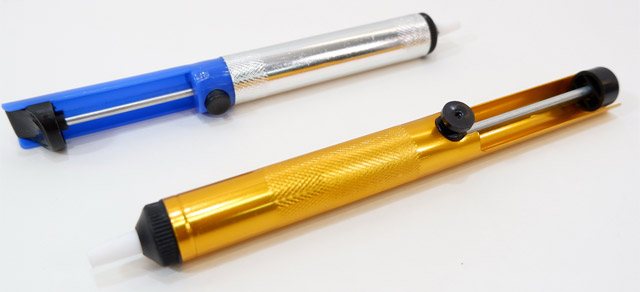

Металлический
Часто это легкий алюминиевый корпус с небольшой толщиной стенок, надежно защищенный от воздействия высоких температур.
Антистатический
Инструмент, защищающий детали от статического электричества при пайке.
Перечисленные выше варианты работают как бы на ручной тяге, т.к пружина сжимается мастером физическим воздействием.
Что касается электрических моделей, то их можно разделить на следующие виды:

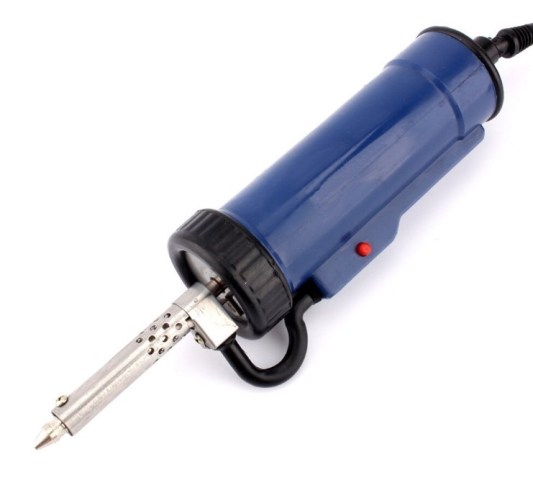

Механический оловоотсос с подогревом
По сути, гибрид паяльника и обычного пылесоса.
Наконечник действует одновременно как наконечник паяльника и как всасывающий элемент, плавящий припой, который сразу же всасывается из-за вакуума, создаваемого поршнем, приводимым в действие пружиной.
Стоимость в районе 500 — 1000 руб.
Поршневой оловоотсос с соленоидом
Аналог предыдущей версии, но большего размера.
Здесь за взведение и перемещение поршня в нейтральное положение отвечает только одна кнопка, которая управляет соленоидом.
Когда ток подается на катушку соленоида, ее ферромагнитный сердечник втягивается, создавая вакуум в поршне.
После обесточивания катушки поршень возвращается в исходное положение.
Компрессорный оловоотсос
Миниатюрный сварочный аппарат и вакуумный компрессор собраны в одном корпусе.
Эти модели оснащены съемной сборной камерой, соединенной со стингером.
Вакуумная система отделена фильтром, а в самой камере помещается экран, на который осаждается собранное олово.
В простейшем варианте этого прибора вакуум создается системой из двух мембран, приводимых в действие эксцентриком, расположенным на коленчатом валу.
В мастерских используются профессиональные модели, а их стоимость может превышать 7 тысяч рублей.
Электрические насосы для демонтажа, оснащенные собственным нагретым наконечником, также называются вакуумными демонтажными устройствами.
Современные профессиональные модели оснащены индикацией нагрева жала до необходимой температуры, а также переключателем режимов работы.
Часто у этого инструмента есть дополнительный арсенал — подсветка рабочей зоны, набор сменных наконечников разного калибра.
Как пользоваться оловоотсосом?
Рассмотрим это на примере работы лучших оловоотсосов 2019 года.
- Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.
- Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.
- Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.
- Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.
- Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.
Как работать оловоотсосом?
Операция по удалению припоя с печатных плат поршневым механическим оловоотсосом выглядит следующим образом:
- Пружина инструмента взводится путем нажатия на кнопку штока до щелчка, который свидетельствует о фиксации поршня в крайнем нижнем положении.
- На печатной плате припой разогревается до жидкого состояния паяльником.
- Всасывающее отверстие подносится к расплавленному олову как можно ближе, после чего нажимается кнопка спуска.
- Пружина принимает свое исходное положение, резко перемещая поршень в крайнее верхнее положение, за счет чего в цилиндре корпуса создается низкое давление, всасывающее расплавленный припой.
У электрических моделей последовательность действий почти такая же, за исключением того, что для разогрева припоя используется не отдельный паяльник, а собственное жало инструмента с нагревательным элементом.
У компрессорных вариантов и моделей с соленоидом всасывание олова также происходит по нажатию на предусмотренную кнопку, однако, они не требуют взведения всасывающего механизма, а потому удобны при выполнении объемных работ.
Назначение и принцип действия
Демонтаж многополюсных элементов с карты-донора с помощью паяльника практически невозможен или крайне затруднен.
Как только на одном из выводов плавится припой, второй нагревается кончиком паяльника.
За это время первая ножка радиоэлемента снова успевает застыть.
Обычно в таких случаях паяльник заменяют феном, но помимо довольно высокой стоимости такого оборудования, в процессе эксплуатации он может перегреть снятую часть и дорожки платы, повредив их.
Имея под рукой демонтажный насос, вы можете сразу удалить расплавленное олово с ножки радиодетали, а также любой излишек нанесенного флюса.
По принципу работы демонтажный насос можно сравнить с обычным шприцем.
Само олово засасывается в инструмент за счет вакуума (разрежения), создаваемого внутри корпуса.
Использование демонтажного насоса обеспечивает точную пайку за счет быстрого удаления излишков расходных материалов.
Кроме того, этот инструмент позволяет устранить короткое замыкание между соседними выводами дискретных радиодеталей или микросхем.
Способы удаления припоя
В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах.
Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.
Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.
Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:
- снять припой непосредственно на жало паяльника;
- воспользоваться оловоотсосом, чтобы удалить лишний припой;
- снять при помощи оплетки.
Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.
Существует несколько способов, как убрать лишний припой с микросхемы. Среди них числятся такие как:
- Демонтаж;
- Оловоотсасыватель;
- Лента для снятия припоя;
- Специальный аппарат для удаления;
- Паяльная станция;
- Термостол;
- Сжатый воздух.
Демонтаж. Относится к грубым способам, так как не всегда помогает сохранить плату в целостности после снятия. Здесь используется метод механического устранения при помощи такого инструмента, как специальный пинцет или небольшой молоток. Это подходит только для достаточно больших капель материала. Здесь не имеет большого значения, какая температура плавления припоя, так как не используется термическая обработка.
Оловоотсасыватель. Это один из наиболее распространенных способов, как удалить лишний припой с платы без оплетки. Он применяется для выборочного удаления материала. Припой удаляется через выборочные отверстия. Существуют как относительно небольшие отсасывыватели, которые стоят недорого, но малоэффективны в работе, так и более серьезные модели.
Оловоотсасыватель для удаления лишнего припоя с платы
Медная лента для удаления припоя. Она выполняется в виде оплетки, которая накладывается поверх лишних капель, после чего нагревается паяльником, благодаря чему мягкоплавкий металл впитывается в поры оплетки тугоплавкой меди. Это наиболее эффективный и часто применяемый способ. Лента для удаления припоя выпускается в различных размерах.
Аппарат для удаления. Этот агрегат будет полезен для тех, кто часто занимается пайкой плат. Это инструмент, который похож на паяльник, но внутри у него имеется отверстие для жала. Жало подсоединено к насосу, так что достаточно приложить его к лишним частицам металла и разогреть, после чего они будут всасываться внутрь.
Паяльная станция для устранения припоя
Термостол. Это еще один способ, как убрать припой с контактов вместе с контактами, если неправильно пользоваться. Но если использовать нагрев на должной температуре, чтобы мелкие частицы расплавлялись быстрее, чем напаянные контакты, то вполне возможно избавиться только от лишних элементов.
Термостол для уброрки припоя с контактов
Сжатый воздух. Это один из тех способов, которые не используют экстремальное термическое воздействие, но требуют достаточно тонкого мастерства. Для начала припой разогревается до определенной температуры при помощи обыкновенного паяльника, а потом с помощью сжатого воздуха из баллончика или компрессора просто сдувается с поверхности. Это грубый метод, который требует четкого выполнения техники безопасности.
Очистка жала паяльника своими руками
Есть много простых, доступных в домашних условиях способов, как очистить жало паяльника от нагара. Многие мастера пользуются ручными методами, применяя подручные материалы:
- наждаку, шкурки для полировки, скальпели;
- вату, бумагу и ватные палочки;
- ластики;
- губки и куски поролона;
- напильники, угли, насадки фрезера и металлические щетки.
Применение спонжей и губок – весьма эффективная методика очищения от нагара. Конечный результат зависит от того, правильно ли выбран сам материал. Понять это получится только экспериментальным путем.
Губка для чистки жала
Выбирая, чем чистить жало паяльника в домашних условиях, избегайте острых предметов – их применяют исключительно для меди. Для всех остальных материалов жала в таком случае потребовалась бы ювелирная точность очистки.
Для многосплавлных деталей лучше всего подходят очистительные шкурки и насадки. Задаваясь вопросом, как очистить жало паяльника наждачкой или прочими схожими средствами, приготовьтесь к упорной работе, так как подобный вариант – далеко не самый быстрый.
Применение ваты или бумаги подойдет только при снятии большого количества нагара. Это малоэффективные методы, которые годятся, когда рядом ничего другого нет.
Специальные ластики для очистки паяльника помогают справиться одновременно с окислом и нагаром. Они применяются исключительно к остывшему инструменту. Его потребуется предварительно обработать ацетоном, протерев после этого тканью.
Если имеются латунные опилки, их можно специально собрать в металлическую емкость и потом использовать для очистки разогретого жала паяльника. Принцип действия здесь такой же, как в емкостях с металлической стружкой. Проводить очистку можно также при помощи обыкновенных металлических губок.
Одним из вариантов, чем можно чистить жало паяльника во время пайки, по мнению радиолюбителей, является карандаш для подошвы утюга, обладающий рядом преимуществ. Схожими свойствами отличается и активатор, он положительно влияет на качество пайки и способствует очищению. Ко всему прочему, стоимость таких средств ниже, чем препаратов для профессиональной очистки.
Карандаш для чистки утюга
Борьба с окислами на жале паяльника
Окислы являются большей проблемой, чем нагар. Это связано с тем, что их сложнее очистить. Механические способы здесь совсем не помогают. Даже купив специальные средства, не всегда удается с первого раза избавиться от проблемы.
Когда нужно паять различные поверхности, у которых существенно отличается химический состав плат, соответственно, подбирается различный припой, а в результате образуются сложные варианты окислов. Нередко они требуют очистки в несколько этапов. При использовании специальных растворов можно проводить эксперименты, чтобы подобрать подходящий метод. Народные способы предлагают очистить жало паяльника нашатырем, затем обработать покупными средствами. В каждом случае результат может быть индивидуальным.
Очистка жала паяльника нашатырем
Некоторые специалисты применяют проверенный способ обработки в растворе аспирина. Достаточно одной таблетки на стакан, чтобы медное жало вернуло свой первоначальный вид. Существенным недостатком такой методики является необходимость расчета правильной температуры. Если она будет слишком высокой, аспирин даст дополнительный нагар на поверхности, что грозит очередными сложностями очищения.
Некоторые предполагают, что хорошо подобранная губка может помочь в борьбе с окислами. Это работает не всегда. Все зависит от состава губки или косметического спонжа.
Наиболее сложно очистить нагар на жалах в паяльниках для микропайки, когда работа проходит с помощью боковин, а не наконечника. В борьбе с образовавшимися сложными химическими составами синтетические методы очистки не помогают. В таких случаях используют специальные бормашины, маникюрные фрезеры и другие приборы с насадками для снятия верхнего слоя.
Оловоотсос. Удаляем ненужный припой
При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.
Принцип работы
Промышленные конструкции оловоотсосов представляют собой паяльные насосы вакуумного действия. Они оснащаются ручным приводом, который работает подобно обычной присоске. Отсосы для удаления припоя подразделяются на две основные категории: всасывающие оловоотсосы для припоя и отсосы с подогревом воздуха. Всасывающие отсосы используются для удаления расплавленного припоя (и олова), оставляя ранее припаянные клеммы отсоединенными. Оловоотсосы второго типа нагнетают воздух, достаточно горячий для того, чтобы расплавить все материалы вокруг небольшой поверхности, где имеются расплавленное олово или припой. Паяльники с оловоотсосами могут использоваться как для пайки непосредственно на месте, так и для распайки с последующим удалением капель расплава до его затвердевания (дополнительно можно использовать и пинцет, хотя это уже не так удобно).
Поскольку в процессе пайки всегда образуются вредные химические вещества и пары, некоторые модели рассматриваемых устройств снабжаются экстракторами дыма.
Как пользоваться оловоотсосом?
Рассмотрим это на примере работы лучших оловоотсосов 2019 года.
- Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.
- Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.
- Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.
- Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.
- Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.
Как сделать оловоотсос?
Возможной альтернативой оловоотсосу для припоя является тонкая медная оплётка, при помощи которой можно вытянуть припой из расплава. Попадая на оплётку, он затвердевает. Для этого кончиком жала прижимают оплётку к соединению, которое необходимо спаять. Железо расплавляет припой, который будет втянут в оплётку.
Для этого придётся купить небольшую катушку медной оплётки. Но можно обойтись и без неё: пряди медной проволоки (например, из многожильного кабеля), выполненные в форме петли, позволят надёжно удалить остатки олова из зоны пайки. Для удаления остатков флюса можно применить паяльный фитиль – он окунается в флюс, после чего прогревается паяльником.
Инструменты, которые нам понадобятся
Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.
Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:
- Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
- Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
- Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.
Рис. 1. Набор иголок для пайки
Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.
Рис. 2: демонтажная оплетка
Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.
Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.
Паяльник оловоотсос – обзор инструмента радиолюбителя
Если у вас еще нет оловоотсоса, мы идем к вам! Сегодня я хочу поделиться большой радостью со своими читателями, так как мне удалось выйти на уровень выше в процессе ремонта и пайки радиодеталей в целом.
Признаюсь, я никогда ранее не пользовался обычным классическим вакуумным оловоотсосом во время пайки, хотя и знал о его существовании. Работа двумя руками, т.е. когда в одной руке мы держим паяльник и расплавляем им припой, а во второй руке оловоотсос и быстро подносим и нажимаем кнопку срыва поршня – такая перспектива для меня лично выглядит неудобной и я предпочитал выпаивать просто паяльником.
Теперь выпаивание радиодеталей приносит лишь положительные эмоции и я хочу, рассказать подробнее об этом инструменте. Сожалею, что выкинул много плат, сейчас бы зимний вечером посидеть повыпаивать детальки.
При цене в районе 500 рублей, паяльник оловотсос имеет мощность в 36 Вт и совмещает в себе конструкцию классического паяльника и оловотсоса в одном устройстве. На Aliexpress есть разные модели подобных приборов, но на мой взгляд только этот заслуживает вашего внимания.
Связано это с тем, что в отличии от другой распространенной модели, здесь совсем не греется ручка, работать можно комфортна в течении длительного времени. Существует более дорогая модель с вибрационным компрессором – она дорога, тяжела, шумна и при этом качество работы и надежность оставляют желать лучшего. Профессиональные компрессорные модели стоят от 7000 рублей и выше и используются только в лабораториях и дорогих мастерских.
По своей любимой привычке, после распаковки посылки, первым делом я произвожу осмотр, а затем разбираю устройство, чтобы убедиться в правильности сборки и отсутствии неисправных или поврежденных элементов. Была обнаружена порванная уплотнительная резинка (место перехода трубки в пластик), заклеил супермоментом, промазал все места соприкосновения силиконовой смазкой для лучшего прилегания и герметизации.
В приборе используется нихромовый нагревательный элемент на 36 Вт, можно заказать запасной сразу, хотя думаю, что перегореть элемент не должен в ближайшие лет 10, особенно, если использовать диод для понижения температуры.
Корпус электрического оловоотсоса выполнен из хромированного металла, который обгорает в первый же день использования и красивый ранее паяльник начинает выглядеть “сгоревшим”. Поэтому я разобрал полностью паяльник и сделал воронение минеральным маслом, чтобы металлическая поверхность приобрела стойкий черный цвет.
Если вы пожелаете повторить мой способ чернения металла, даю краткое руководство. Вам потребуется обязательно вытяжка на газом или же делать это на улице. Разогреваете до слабого красна металл, далее опускаете в минеральное масло. Далее снова разогреваете и начинаете обмазывать например ватной палочкой смоченной в том же масле. Такую процедуру необходимо проделать раз 10 и вы увидите, что металл покрывается стойким черным покрытием. Подробнее лучше почитайте в интернете, способов воронения много.
Стоит данный прибор в районе 500 рублей, можно заказать оловоотсос на Aliexpress здесь , также доступны запасные нагревательные элементы. Посылка мне дошла из Китая за пару недель, последнее время заметил более быструю работу нашей почты. Более подробный обзор смотрите в видео ниже.
Как выпаять радиодетали из плат?
Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.
Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.
Инструменты, которые нам понадобятся
Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.
Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:
- Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https:///payalnik-svoimi-rukami.html
- Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
- Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.
Рис. 1. Набор иголок для пайки
Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.
Рис. 2: демонтажная оплетка
Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.
Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.
Методы демонтажа радиодеталей из плат
Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.
Феном
Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно. Затем радиодеталь поддевается отверткой или вытягивается пинцетом.
Недостатком выпаивания с помощью фена является нагрев непосредственно самих деталей, что впоследствии может привести к выходу их со строя. Поэтому если вы решили выпаять микросхемы, конденсаторы или транзисторы за счет общего нагрева места их фиксации, обязательно после этого проверьте их работоспособность.
Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:
